XDR3020的外包装，拆机之前先拿来简单的测试一下，所以外层的塑料膜我撕开了：

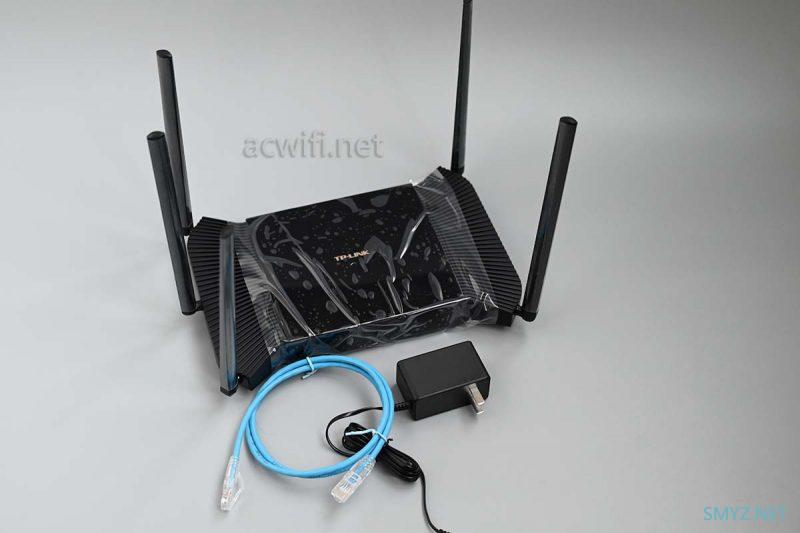

机身和配件：
电源输出规格是12V/1A，实测待机功率4.3W，待机功率低，而且这货发热很低。

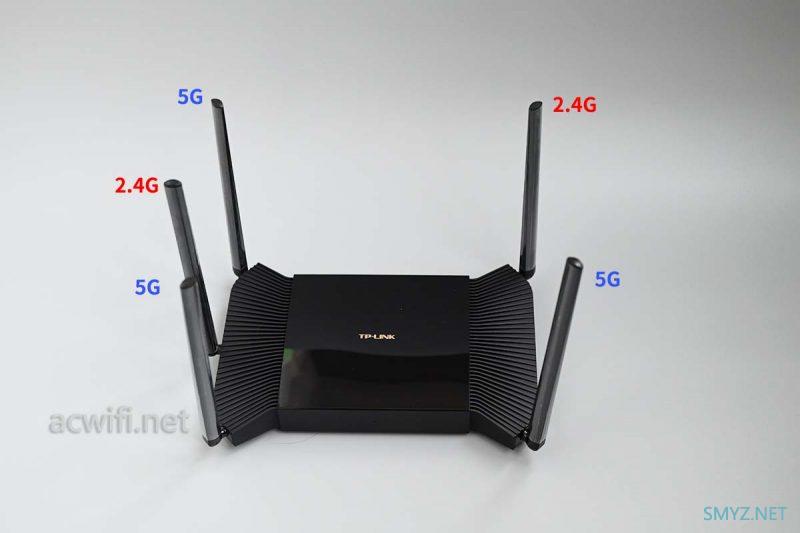

外置了五根天线，采用了有艺术性的非对称天线布局：

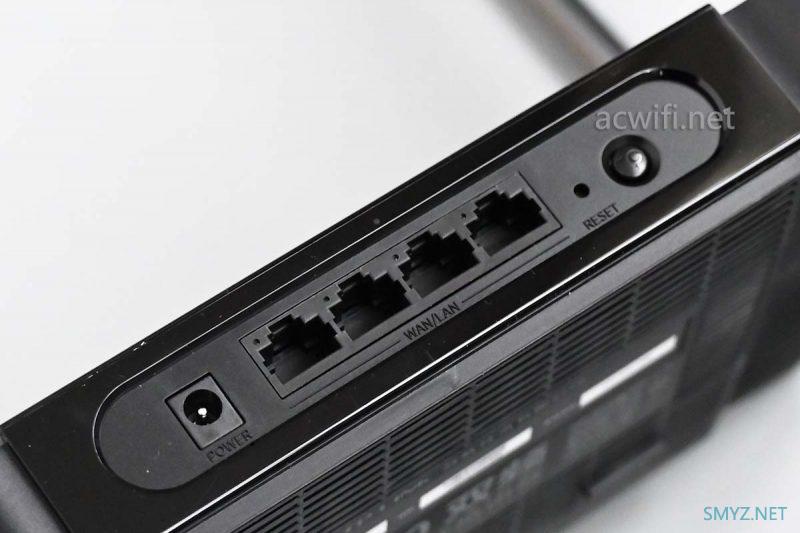

四个全千兆网口，支持盲插，但我通常先插电脑的网线，设置好PPPOE拨号上网资料之后再插光猫的网线，这样100%顺利上网。

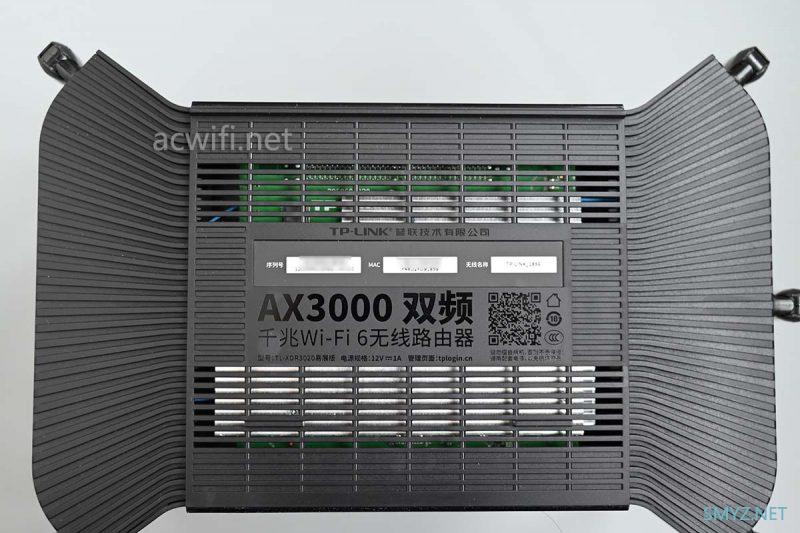

机身底部有好多散热孔：
这款不用担心发热大，如果你在用的路由器发热比较大，可以在底部垫个散热器帮助散热。散热器淘宝链接

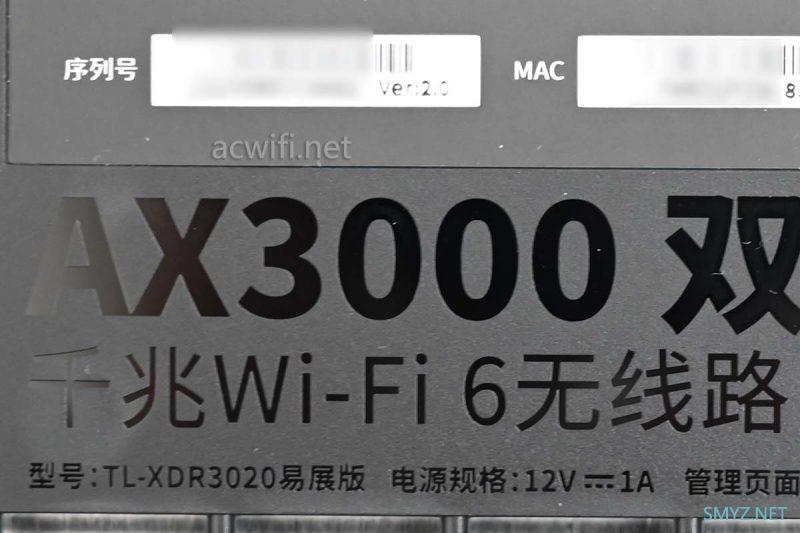

型号：TL-XDR3020易展版。上面的版本号拍糊了，是Ver:2.0，即V2.0版本，V1.0是intel方案。
底部只有一颗螺丝，但是外壳非常难拆，用了10多分钟才用蛮力撕下来，装回外壳却不用10秒，造成我极度的心理不平衡。
卡扣断了1、2、3、4、5，上山打老虎，一共5个卡扣断了。

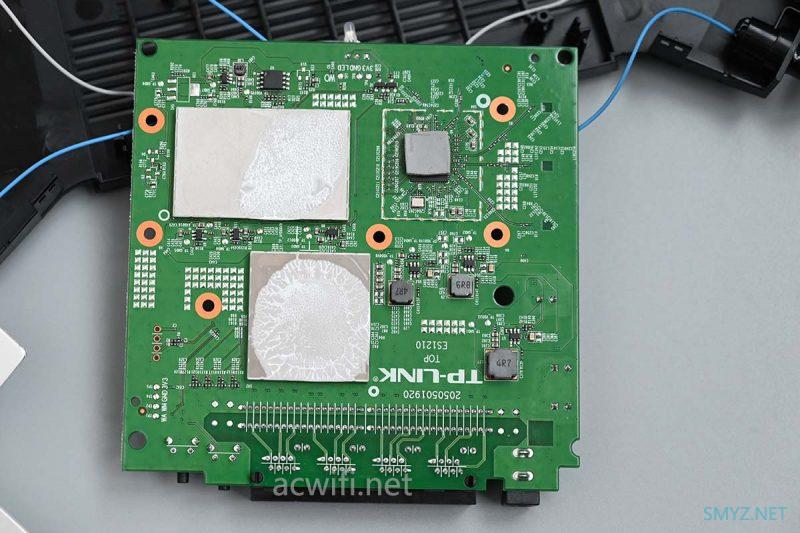

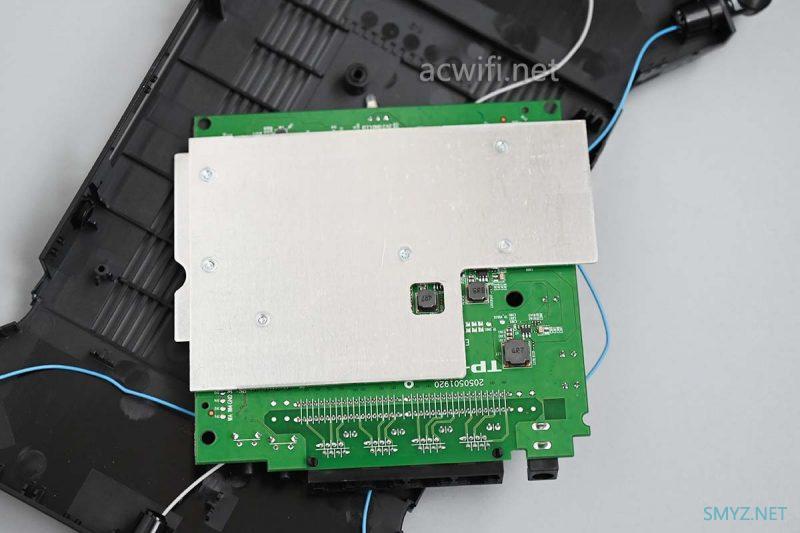

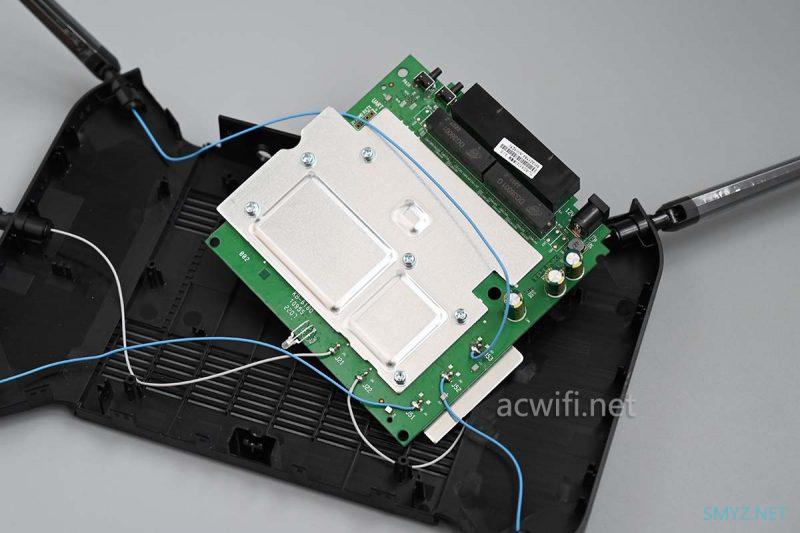

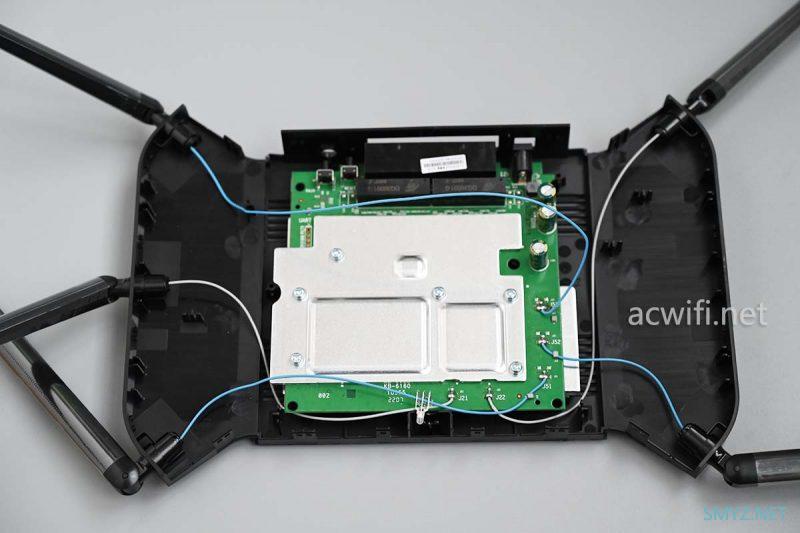

有一片较大的散热板，看样子也兼顾着屏蔽罩的作用，这一面能看作网口，所以我定义为主板正面：
主板背面：

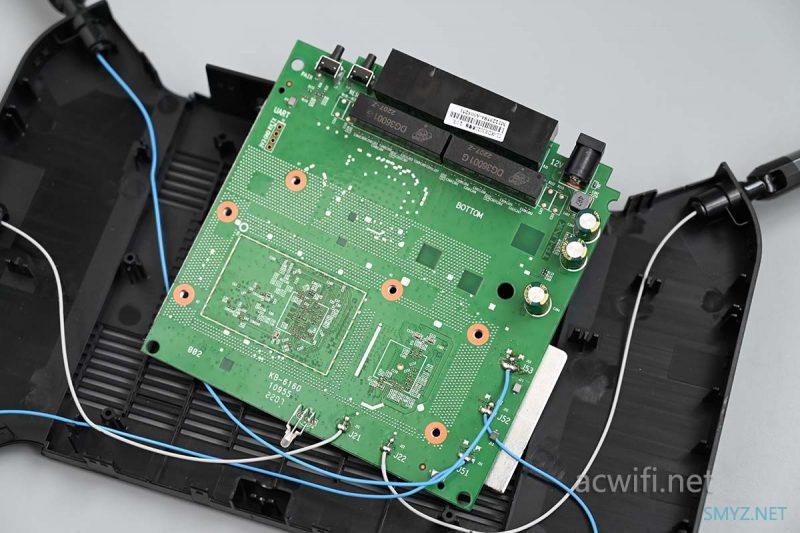

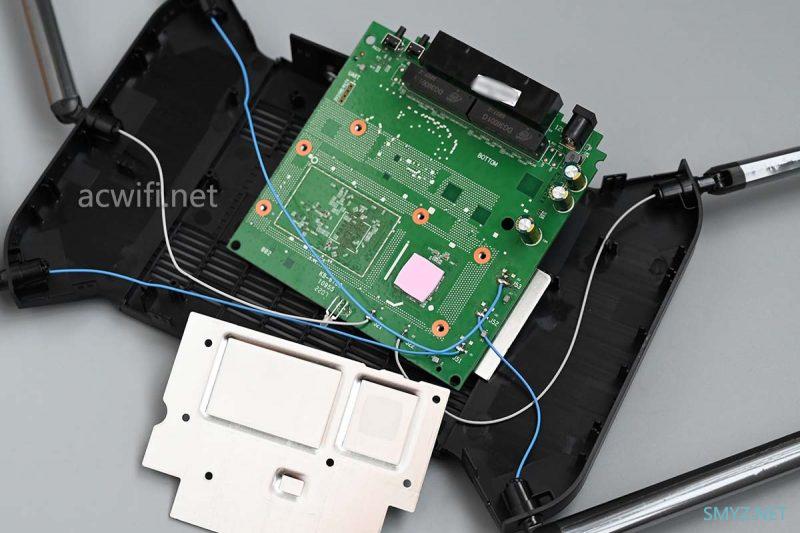

掉下螺线，拆下散热板看见这面板子上并没啥芯片：
右下角有三根蓝色的馈线是5G的：

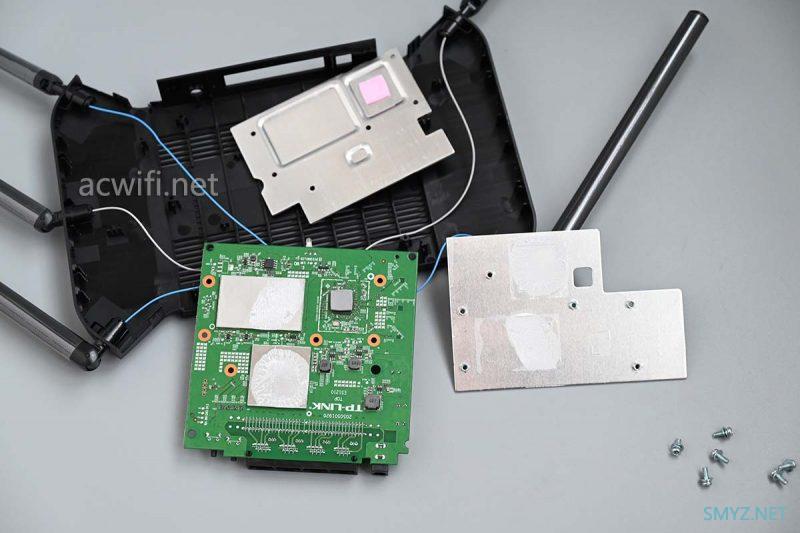

主板背面的散热板也拿开：
有两片屏蔽罩：

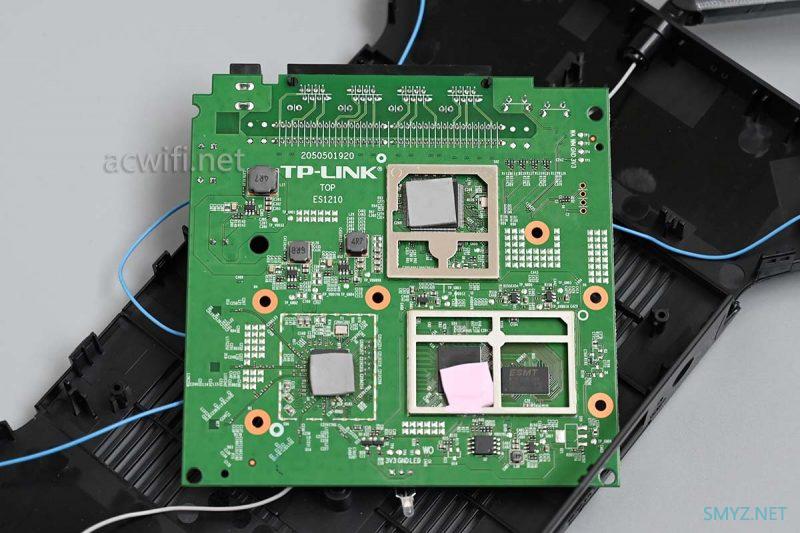

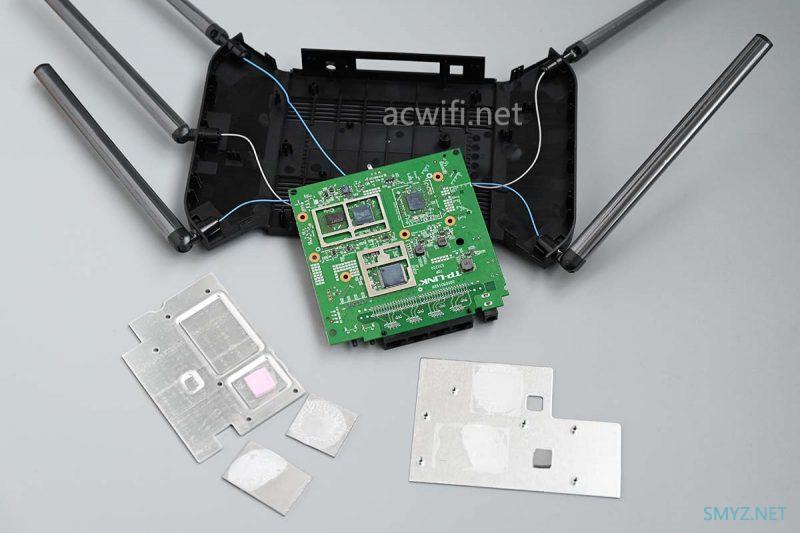

撬开屏蔽罩：

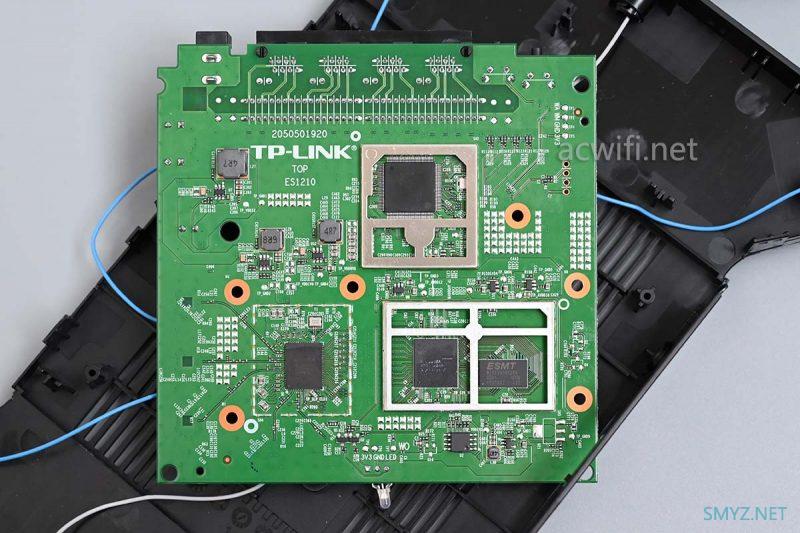

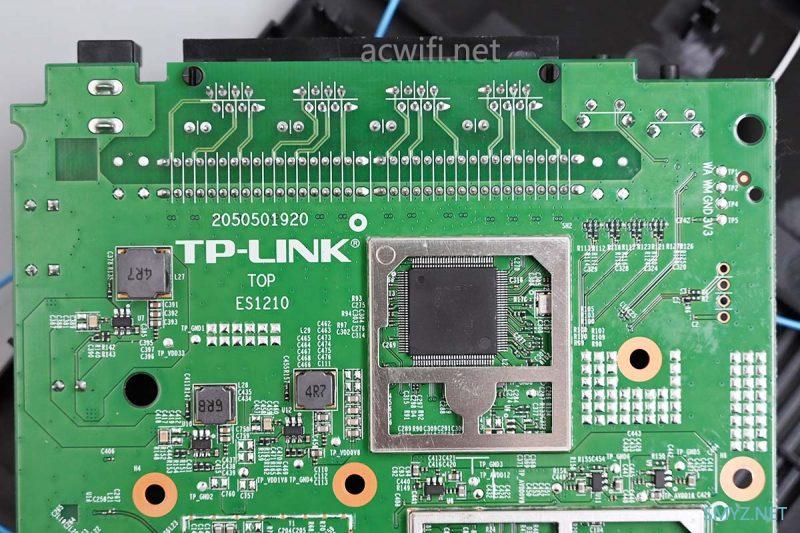

完整地看见各款芯片了：

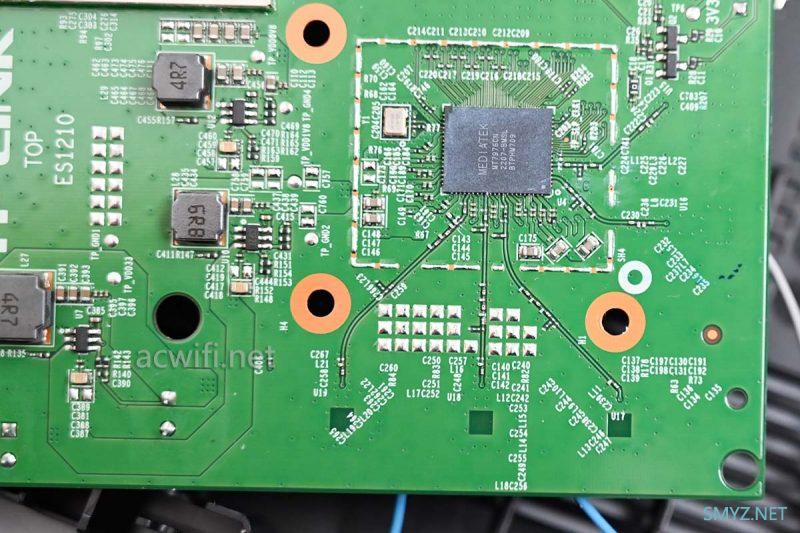

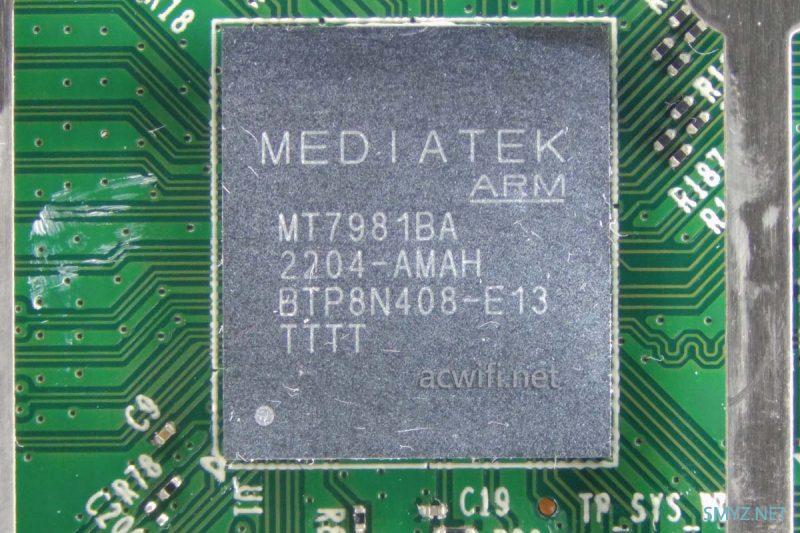

先看CPU吧，型号是MT7981B同，第一次见这款芯片，它属于Filogic 820系列里面的一款SOC。
从TTL启动信息里查到它的频率是1.3GHz，双核A53。
NOTICE: EMI: Detected DRAM size: 256MB
NOTICE: EMI: complex R/W mem test passed
NOTICE: CPU: MT7981 (1300MHz)
NOTICE: BL2: Booting BL31
NOTICE: BL31: v2.6(release):220322_xdr3020mv2_r7-dirty
NOTICE: BL31: Built : 14:15:46,Mar 20 2022
NOTICE: Hello BL31!!!
MT7981B还集成了2.4G和5G的无线基带和MAC，简单地说：把MT7916集成进去了MT7981B，所以再外接一颗RF芯片就行。CPU的制程肯定比无线芯片的制程要先进，所以好处就是明显降低功耗减少发热量。是有这个道理吧！！

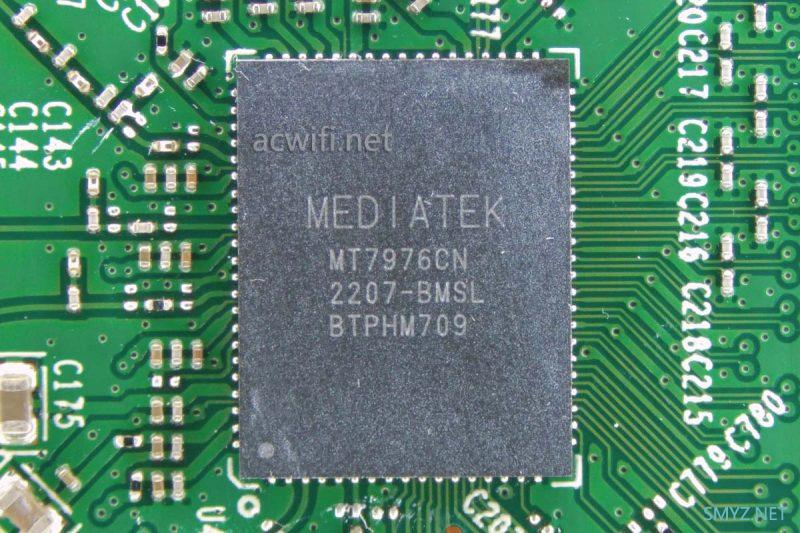

MT7976C，集成了FEM芯片在里面。
无线规格是AX3000,2.4G支持8个OFDMA用户，5G支持16个OFDMA用户，最大的无线带机量是256台。

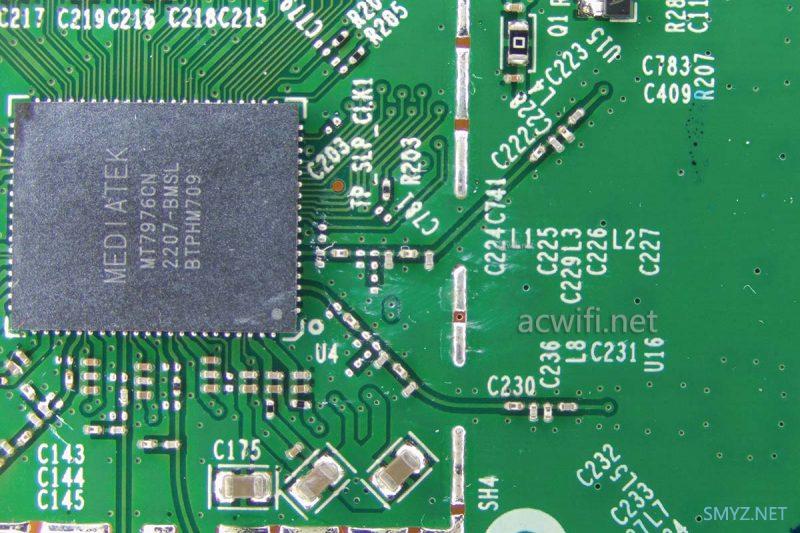

MT7976C接出3路5G，看样子3条电路是一样的，从官网查出是2T3R，从各大水文查出是3T3R。不管你多少发多少收，你依然是2x2mimo。

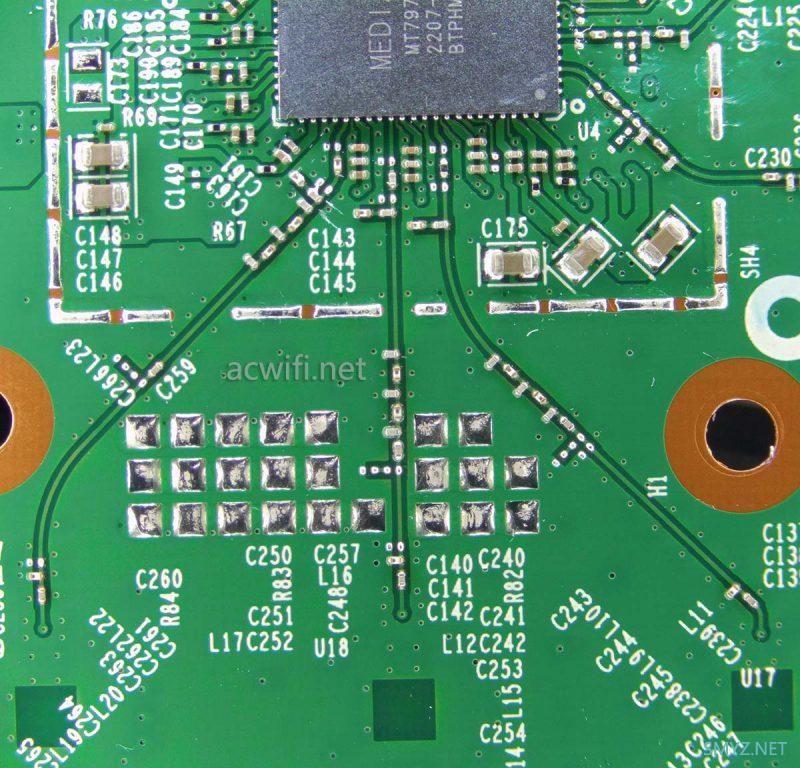

MT7976C引出两路2.4G：
双频双发的射频电路放大图：

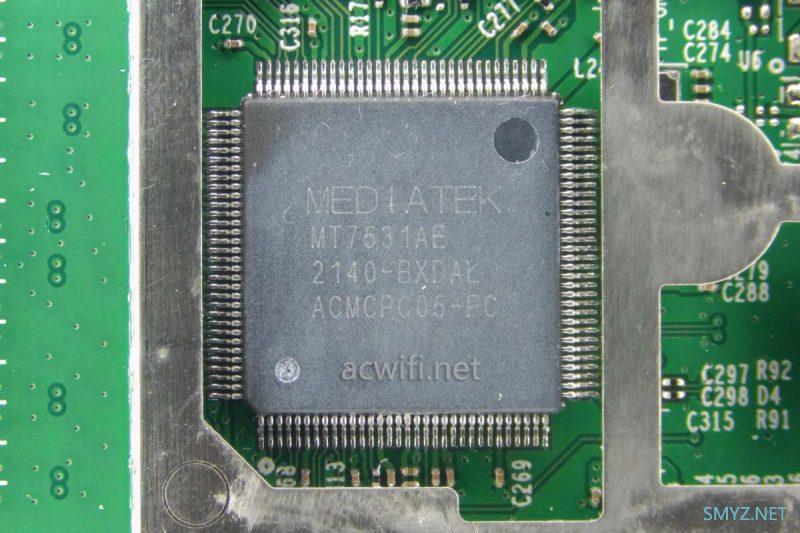

千兆交换芯片用的是MTK自家的，为啥不用RTL8367S呢？这XDR3020 V2.0可算是一套完整的发哥无线方案呀。MT7531A有两个HSGMII，MT7981B有1个HSGMII，还有1个是可选的，视乎怎么配置其它扩展接口而家。看产品需求而定吧！
这款XDR3020 v2.0也有端口自定义功能，比如双WAN、游戏专用端口、双LAN聚合、IPTV口。

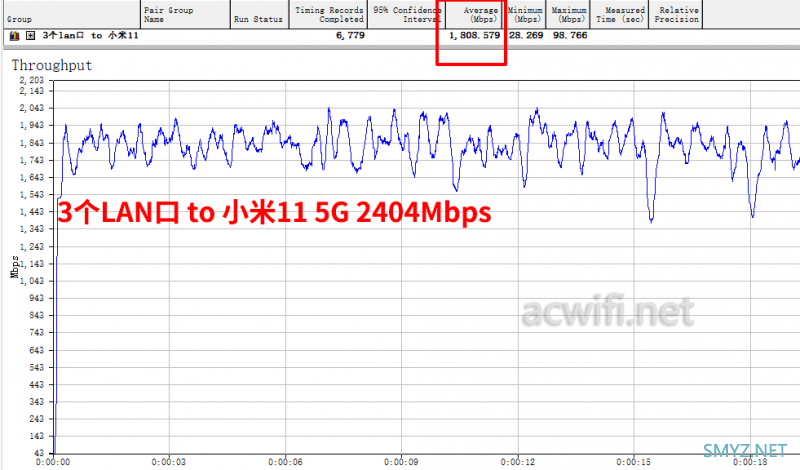

既然CPU与千兆交换芯片均支持HSGMII（2.5Gbps），那么所有LAN口到CPU之间就没有1G瓶颈喽，有小米11实测一下吧，3个LAN to 5G Wi-Fi，在10cm距离下看无线速度能有多少：
结果是1808Mbps，肯定没有1G瓶颈了，2×2的能支持160频宽的无线路由器，轻轻松松就能有1800Mbps的无线速度，8×8 160MHz频宽的华为AP 6760-x1只能有1400多些Mbps。我真的很非常不理解!
如果你要问2×2和4×4有什么区别？ 我会说，在近距离下4×4更容易获得高速，在中远距离下也绝大多数比2×2的要快，为什么没有绝对？ 因为我试过网件RAX50，居然打破我发现的这个规则。

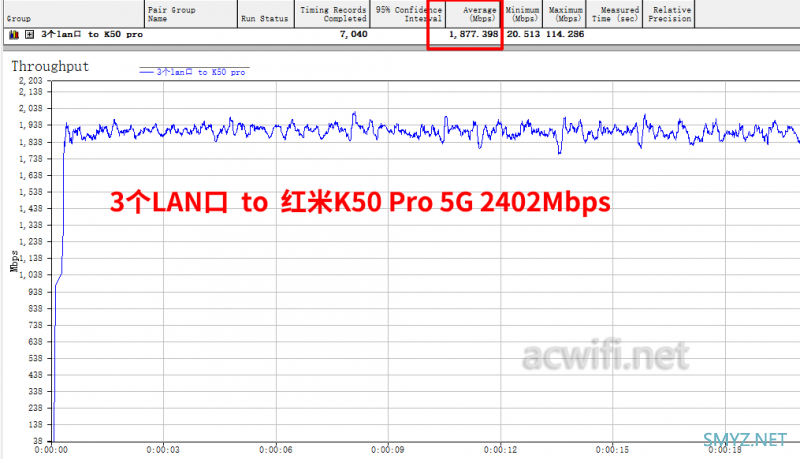

用红米K50 Pro在同样的距离下会有更高的速度，达到了1877Mbps：

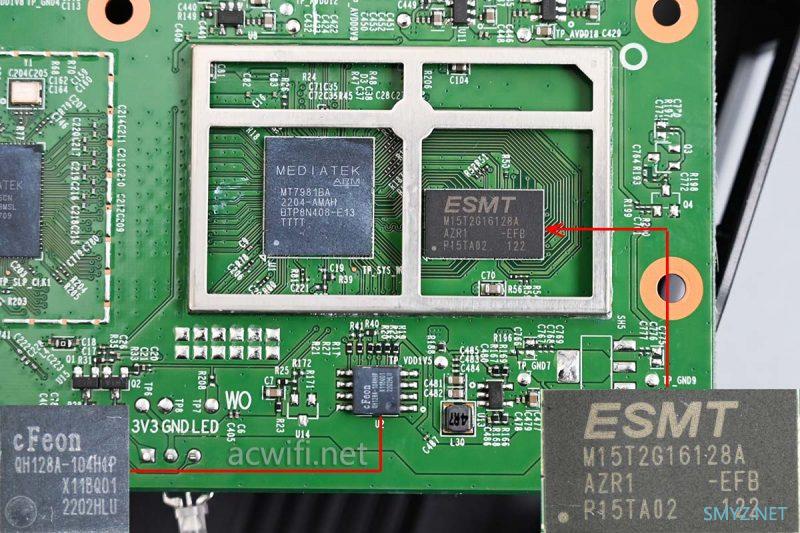

内存型号是M15T2G16128A-EFB，容量256MB；
闪存型号是EN25QH128A-104HIP，容量16MB。

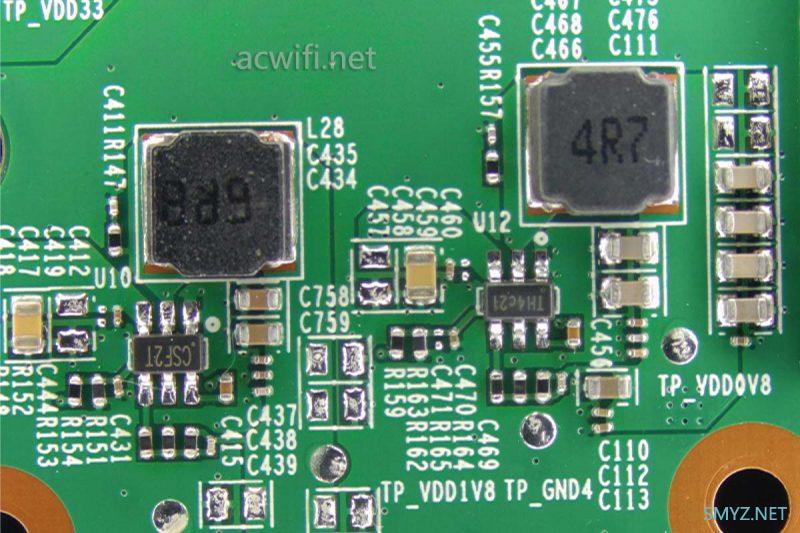

一些供电电路放大图：
拆机完成。

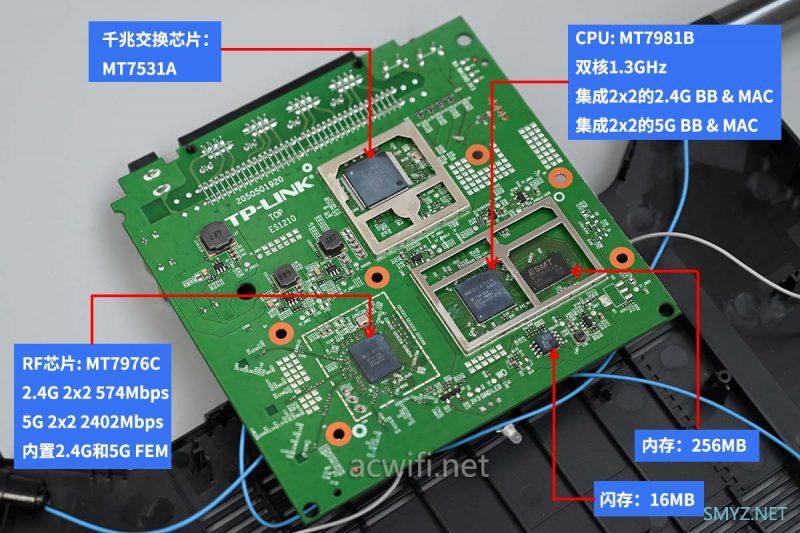

XDR3020 V2.0的芯片型号汇总图如下：

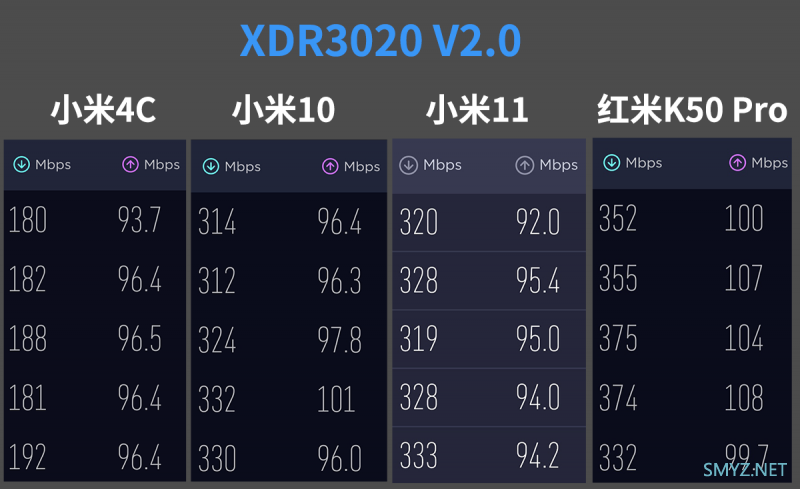

拿四台手机跑到楼下D点位置测速看看，电信宽带1000下100上。只测5G，信道44，开160HMz。
三频支持Wi-Fi 6的手机在D点均超过了300兆，对于2×2的无线路由器来说，很不错了。
只是小米4C不能过200兆，所以算号不算特别地强。
349元，没有2.5G口，感觉有些贵了，但是5G无线还是不错的，重点是温度很低很低。比高通和以往的MTK AX1800系列凉快太多了！对发热有敏感的话，这些MTK新款AX3000和AX6000都是不错的选择。
