Movistar HGW-500IX4X8-Q v5拆机

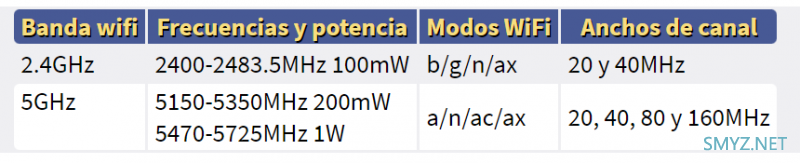

Movistar这是西班牙电信的子公司,这款 HGW-500IX4X8-Q v5可以看作是运营商定制机。它的无线规格,我搞不清,因为看不懂!

内置天线的设计,外形是圆柱体,就像一台蓝牙音箱,这外观也太好看了吧。

Movistar HGW-500IX4X8-Q v5拆机

配件:

Movistar HGW-500IX4X8-Q v5拆机

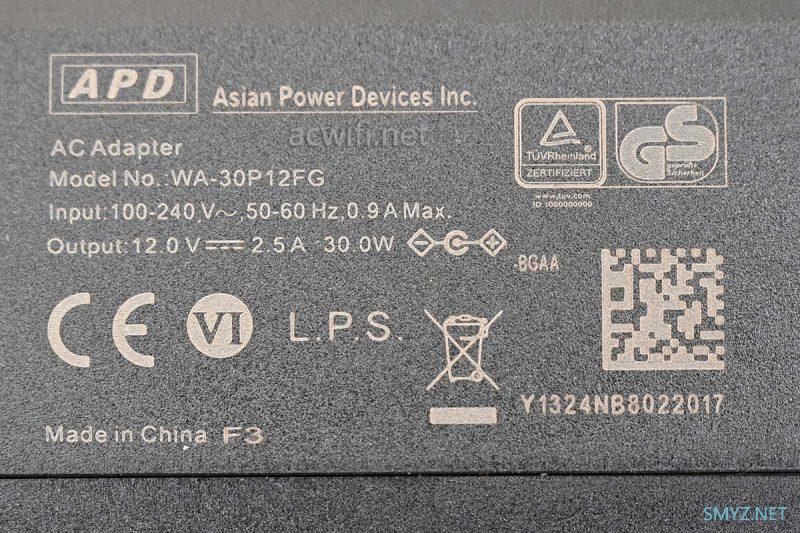

电源输出规格是12V/2.5A,实际待机功率是14.5W,功耗有点高。

Movistar HGW-500IX4X8-Q v5拆机

DC插头不是常规的5.5mm外径,而是6.2mm,内径2.5mm:

Movistar HGW-500IX4X8-Q v5拆机

华丽的45度视角:

Movistar HGW-500IX4X8-Q v5拆机

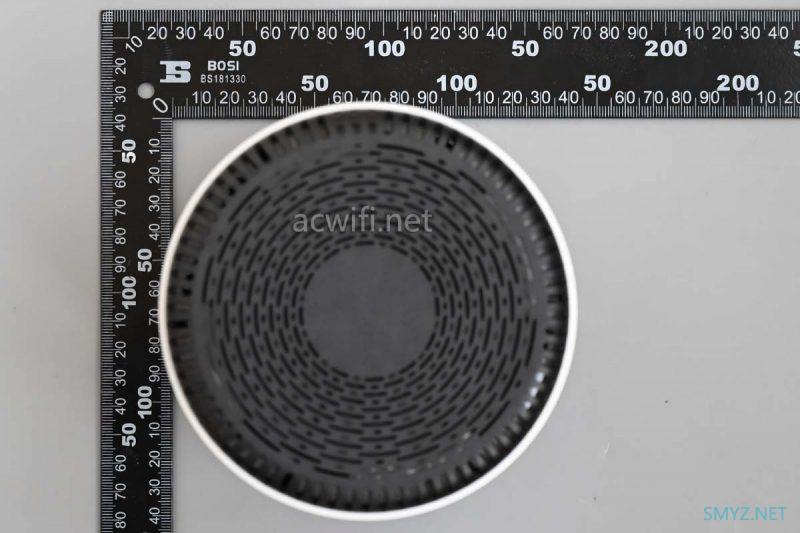

机身直径大约13cm:

Movistar HGW-500IX4X8-Q v5拆机

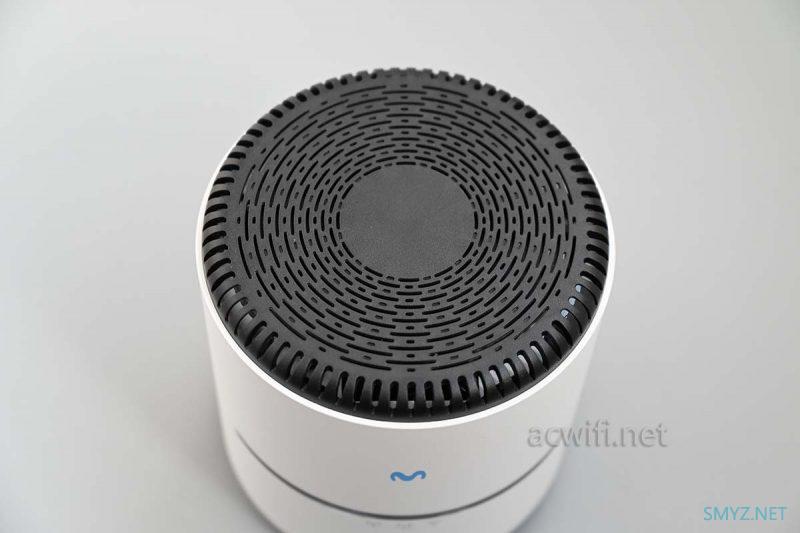

机身顶部布满了散热孔:

Movistar HGW-500IX4X8-Q v5拆机

背面也有散热孔:

Movistar HGW-500IX4X8-Q v5拆机

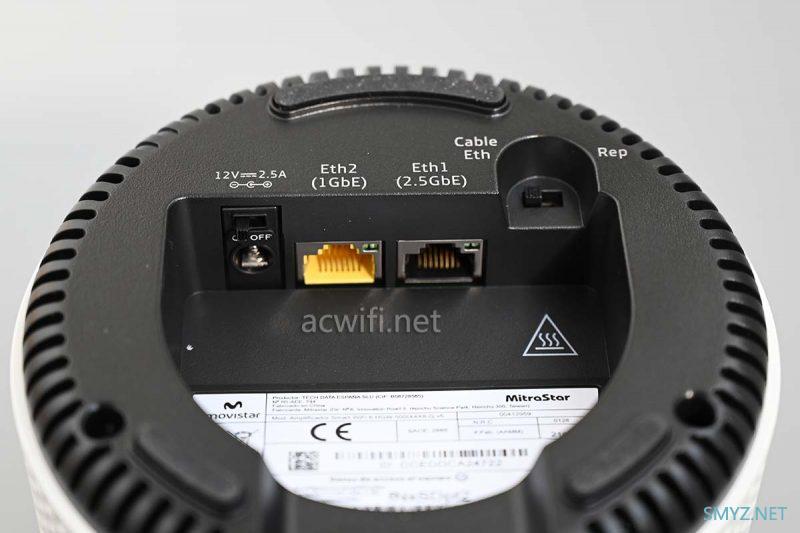

有两个网口,一个千兆,一个2.5G,没有WAN口,因为这款是纯无线AP,不带路由功能。

Movistar HGW-500IX4X8-Q v5拆机

产品型号:HGW-500IX4X8-Q v5

Movistar HGW-500IX4X8-Q v5拆机

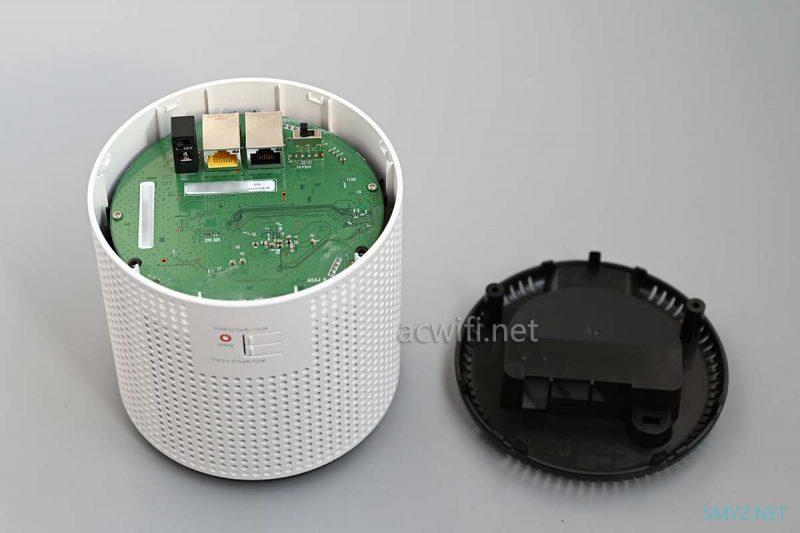

从底部开拆:

Movistar HGW-500IX4X8-Q v5拆机

底部这板主板没芯片,估计不止一片板子:

Movistar HGW-500IX4X8-Q v5拆机

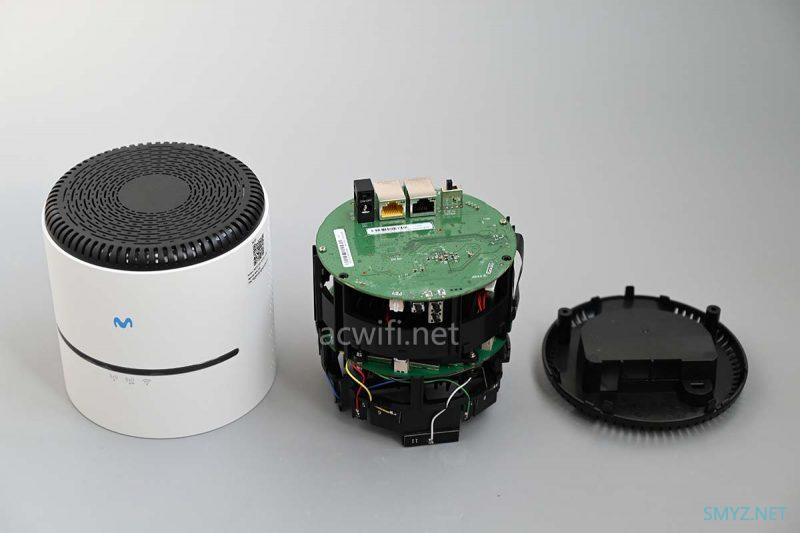

把里面的主体抽出来:

Movistar HGW-500IX4X8-Q v5拆机

果然是两片主板:

Movistar HGW-500IX4X8-Q v5拆机

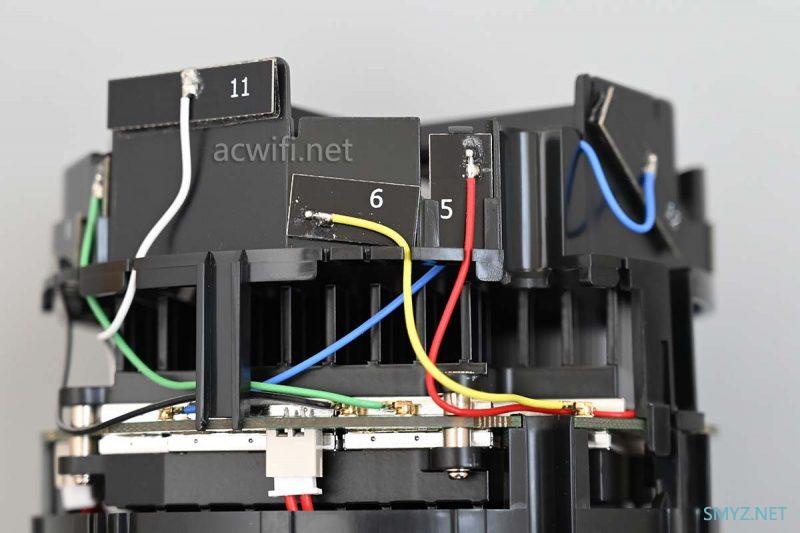

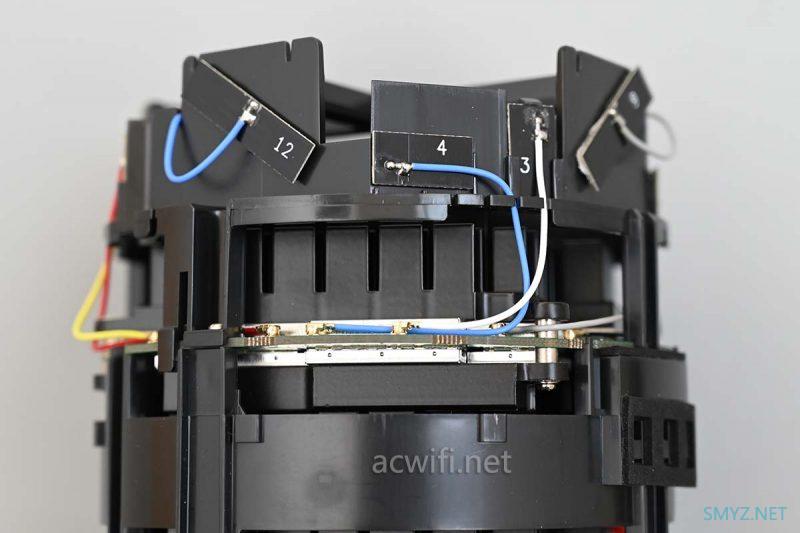

顶部是天线支架,一共布满了12片PCB天线,编辑从1-12。较长的那片比如是“12号“是2.4G天线,一共有4片,当中有3片是斜放,1片水平放置。 剩下的8根天线均是5G天线 。每相邻的两片5G天线互相垂直:

Movistar HGW-500IX4X8-Q v5拆机

Movistar HGW-500IX4X8-Q v5拆机

12片天线围成了一圈,难道这台是12条流的无线AP?

Movistar HGW-500IX4X8-Q v5拆机

不知先从哪下手,就先拆下其中之一的板子吧,拆它之前先把三根红色接头和一根黑色的排线拆下,方能分离出电路板:

Movistar HGW-500IX4X8-Q v5拆机

散热器比较大,一共有两片,两片夹着一片主板:

Movistar HGW-500IX4X8-Q v5拆机

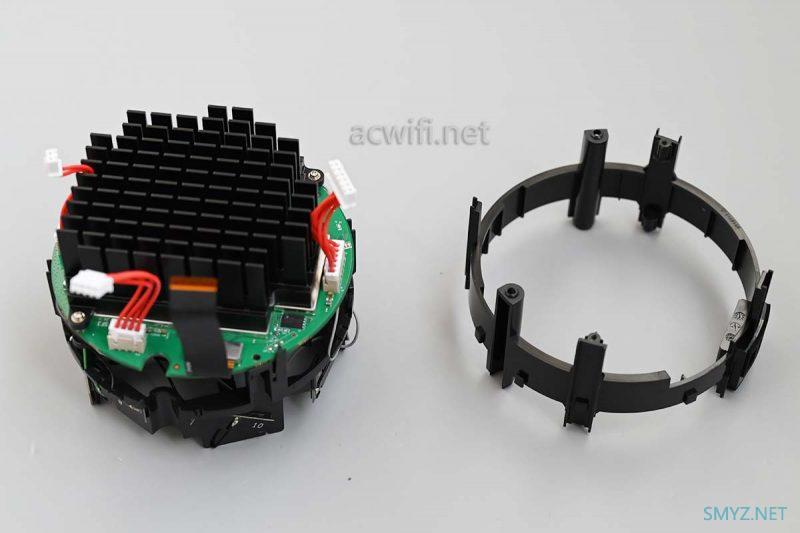

拆出连接两片主板的固定支架:

Movistar HGW-500IX4X8-Q v5拆机

继续拆下来天线支架,之后就成这个样子了:

Movistar HGW-500IX4X8-Q v5拆机

主要芯片都在这”三明治“里面:

Movistar HGW-500IX4X8-Q v5拆机

Movistar HGW-500IX4X8-Q v5拆机

把两片散热器拆下来:

Movistar HGW-500IX4X8-Q v5拆机

Movistar HGW-500IX4X8-Q v5拆机

先看主板这一面,因为这一面看见了主控芯片,所以我定义为主板正面:

Movistar HGW-500IX4X8-Q v5拆机

撬开两片屏蔽罩:

Movistar HGW-500IX4X8-Q v5拆机

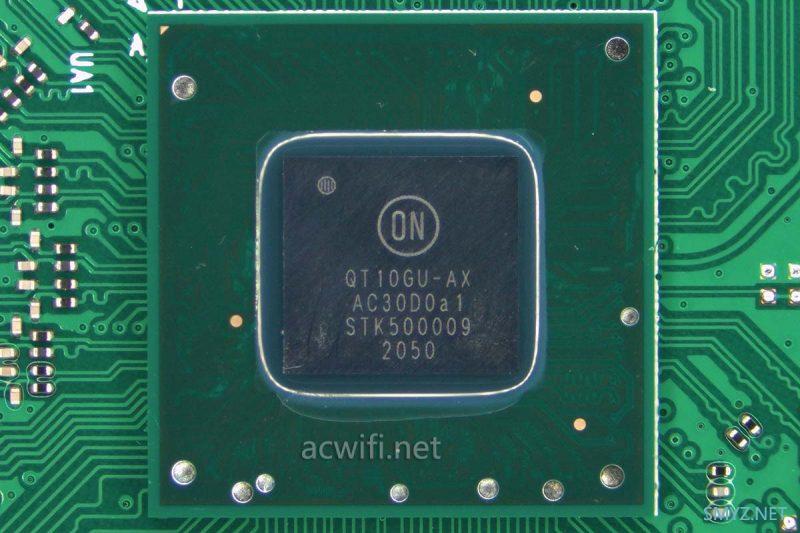

先看CPU是什么型号吧。

Movistar HGW-500IX4X8-Q v5拆机

CPU型号是QT10GU-AX。(Baseband Chip DBDC,WiFi 6,4×4 in 2.4 GHz and 8×8 in 5 GHz)

找不到核心频率的相关参数。

Movistar HGW-500IX4X8-Q v5拆机

QT10GU-AX的参数如下:


• Dual-Band Dual-Concurrent Modem- ViSiON Cloud


managed- Up to 8×8 5 GHz + 4×4 2.4 GHz


• World’s First 8×8 WiFi 6 Solution


• 5 GHz Modem- Industry’s Highest Performance


802.11ax/ac/n/a/g/b WiFi 6 DBDC Baseband Chip- Up to


8 Streams in 8×8 MIMO Configuration


• 2.4 GHz Modem- Support for 802.11ax/n/g/b- Up to 4


Streams in 4×4 MIMO Configuration


• Embedded Processors- DSP Processors- Support for


Minimum Burden on the Host CPU


• Hardware Datapath- Layer 2/3 Switching Supported,


Including Full HW VLAN Support- Layer 3 Stream


Identification

QT10GU-AX双频双发,集成了2.4G和5G无线基带(BB)和MAC,2.4G支持4x4mimo,5G可支持8x8mimo。

接着看RF无线吧,否则看得不明不白的。

2.4G RF芯片型号是QT6210X:

Movistar HGW-500IX4X8-Q v5拆机

QT6210X参数:


4Tx/4Rx Chains to Support 4×4 MIMO System


2.4 GHz Operation Mode


Supports 20/40 MHz BW in 2.4 GHz System


IEEE 802.11ax/n/g/b Compliant

QT6210X支持4x4mimo,在40MHz频宽下最高速率1147Mbps。

5G RF芯片型号是QT7810X:

Movistar HGW-500IX4X8-Q v5拆机

QT7810X的参数如下:


8Tx/8Rx Chains to Support True 8×8 MIMO System


5 GHz Operation Mode


RF chip that supports WiFi 6


Supports 20/40/80/160 MHz Bandwidth in 5 GHz System


IEEE 802.11ax/ac/n/a Compliant

用winfi软件查看5G只是4条空间流:

Movistar HGW-500IX4X8-Q v5拆机

5G高级设置页里没有频宽设置,频宽不能自动,只有固定的”Auto“,所以5G在4x4mimo下最高速率是2402Mbps。

2.4G设置了20/40,但出来的还是20MHz频宽,所以即使2.4G支持4x4mimo,但最高速率只是573.5Mbps。

Movistar HGW-500IX4X8-Q v5拆机

从安森美(onsemi)官网找到了这套方案的介绍:

Movistar HGW-500IX4X8-Q v5拆机

上图的5G最高速度是8.6Gbps,掐指一算,这是在802.11ac下的最高速率(8x8mimo、1024-QAM、160MHz)。

这台HGW-500IX4X8-Q v5,实际只是4x4mimo 80MHz。

QT6210X外置了四颗2.4G FEM芯片,型号是KCT8246QL,上海康希通信科技公司的产品:

Movistar HGW-500IX4X8-Q v5拆机

KCT8246QL的参数如下:


Integrated high performance 2.4GHz PA,LNA with bypass,and T/R switch


Fully-matched input and output


Integrated power detector


Transmit gain: 29.5dB at 3.3V


Receive gain: 15dB at 3.3V


Noise Figure: 1.6dB at 3.3V


Output power:


+14dBm @ DEVM=-43dB,HE40/MCS11,3.3V


+17dBm @ DEVM=-40dB,3.3V


+19.5dBm @ DEVM=-35dB,VHT40/MCS9,3.3V


+20.5dBm @ DEVM=-30dB,HT20/MCS7,3.3V


ESD protection circuitry on all PINs


Minimal external components required


Small package: QFN-16L,3×3×0.55mm (MSL3,260 oC per JEDEC J-STD-020)


RoHS and REACH Compliant

QT7810X外置了八颗5G FEM芯片,型号是KCT8546QL,也是上海康希通信科技公司的产品:

Movistar HGW-500IX4X8-Q v5拆机

KCT8546QL的参数如下:


Integrated high performance 5GHz PA,LNA with bypass and T/R switch


Fully-matched input and output


Integrated power detector


Transmit gain: 29.5dB at 3.3V


Receive gain: 16.5dB at 3.3V


Noise Figure: 1.8dB at 3.3V


Output power:


+13dBm @ -43dB DEVM,HE160/MCS11,3.3V


+16dBm @ -40dB DEVM,3.3V


+17.5dBm @ -35dB DEVM,VHT80/MCS9,3.3V


+18.5dBm @ -30dB DEVM,2.5mm x 2.5mm x0.55mm (MSL3,260 oC per JEDEC J-STD-020)


RoHS and REACH Compliant

内存芯片型号是W631GG6MB-12,容量128MB,两颗组成256MB内存。

Movistar HGW-500IX4X8-Q v5拆机

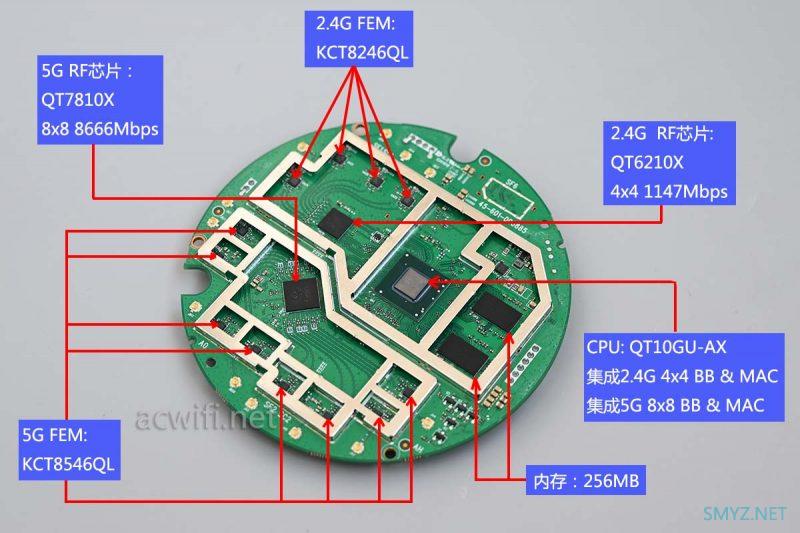

好了,先总结一下这一面的具体芯片型号吧:

Movistar HGW-500IX4X8-Q v5拆机

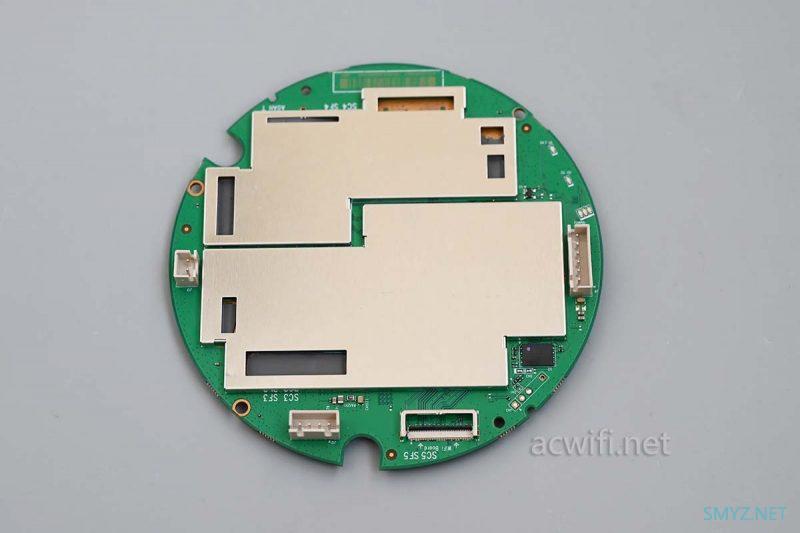

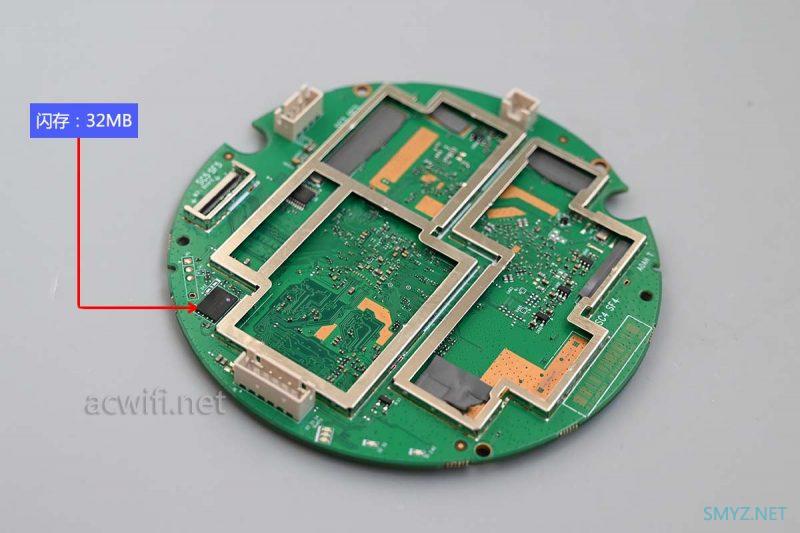

现在把主板翻过去看背面:

Movistar HGW-500IX4X8-Q v5拆机

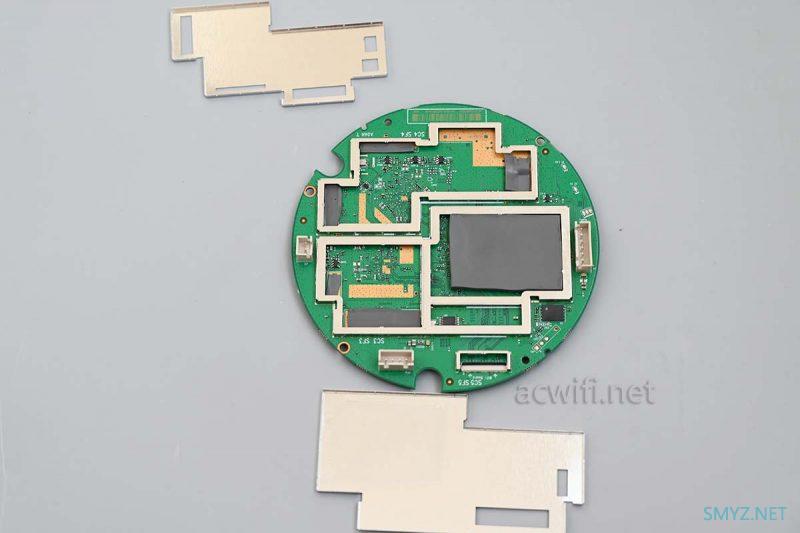

打开两片屏蔽罩:

Movistar HGW-500IX4X8-Q v5拆机

有片大的导热硅脂垫片美位于CPU和内存芯片的背面,帮助散热:

Movistar HGW-500IX4X8-Q v5拆机

Movistar HGW-500IX4X8-Q v5拆机

这一块板子就看完了,接下来是有网口的这一块:

Movistar HGW-500IX4X8-Q v5拆机

翻过来:

Movistar HGW-500IX4X8-Q v5拆机

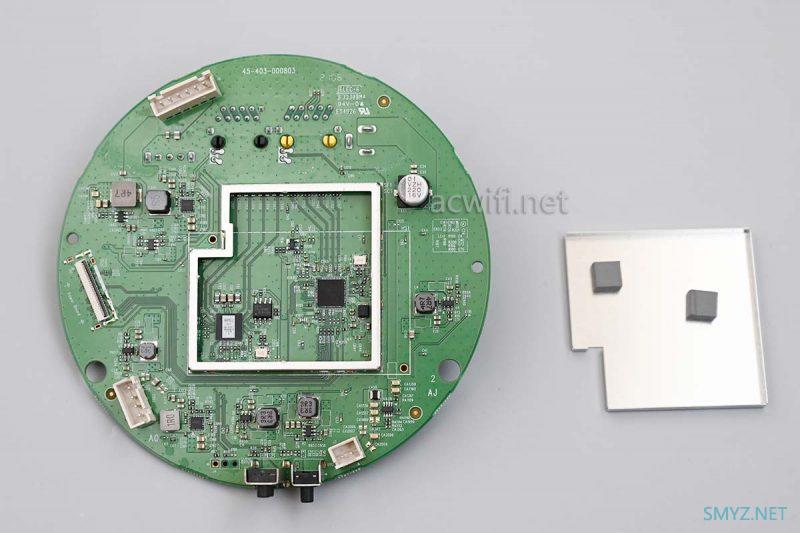

取下屏蔽罩:

Movistar HGW-500IX4X8-Q v5拆机

这块板子主要负责供电和提供网络接口的,屏蔽罩内有两颗PHY芯片,分别是:

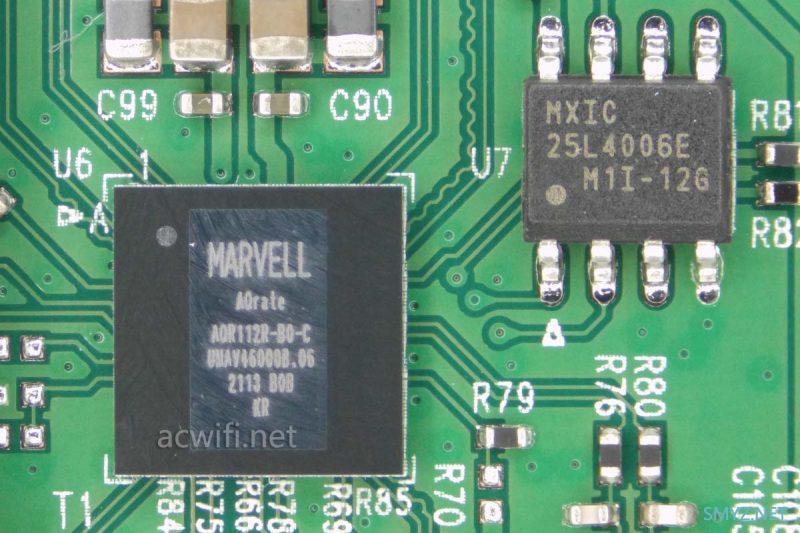

2.5G PHY芯片:AQR112R-B0-C。“The Marvell® AQrate GEN3 PHYs are low-power,full-reach,Multi-Gig (5GBASE-T/2.5GBASE-T/1000BASET/100BASE-TX) Ethernet PHY transceivers.”

Movistar HGW-500IX4X8-Q v5拆机

1G PHY芯片是RTL8211FG。“INTEGRATED 10/100/1000M ETHERNET PRECISION TRANSCEIVER”

Movistar HGW-500IX4X8-Q v5拆机

Movistar HGW-500IX4X8-Q v5拆机

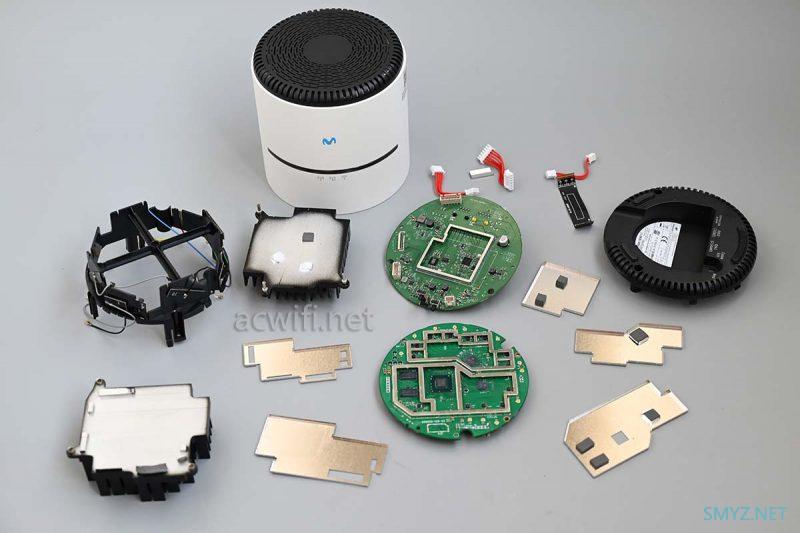

所以这台HGW-500IX4X8-Q v5拆机完了:

Movistar HGW-500IX4X8-Q v5拆机

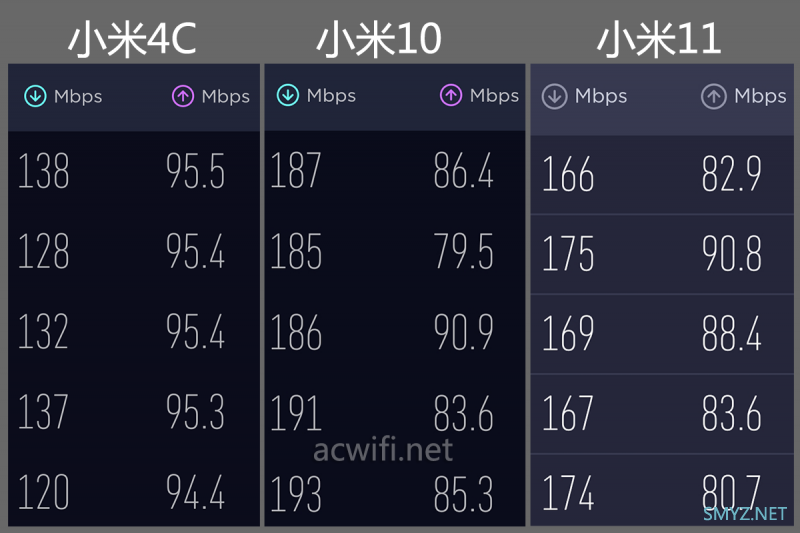

最后在D点测速看看:

Movistar HGW-500IX4X8-Q v5拆机

因为5G没有开出160MHz频宽,所以小米11的速度不高,从小米4C的速度来看,一般。如果用100-140信道,5G信号会明显强点,因为国内的手机不认这个频段,所以也测不了。

Movistar HGW-500IX4X8-Q v5拆机

价格100多欧元,因为国内没得卖,所以不要想买来用了,国内有大把好的选择,只给大家开一下眼界,也给国内的厂商参考一下产品设计。
