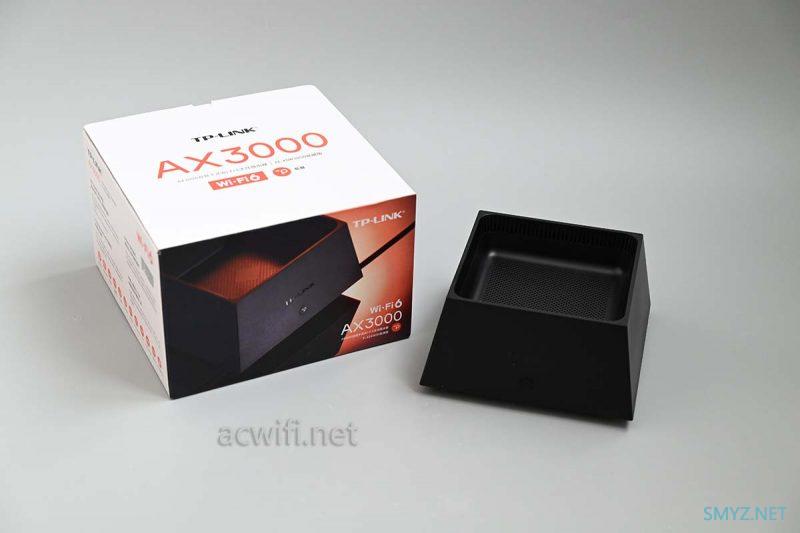

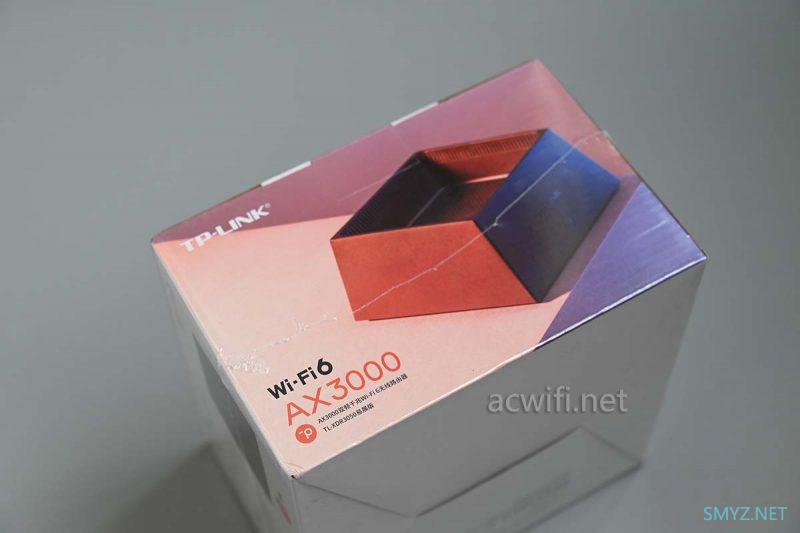

XDR3050外包装居然有塑料封膜：

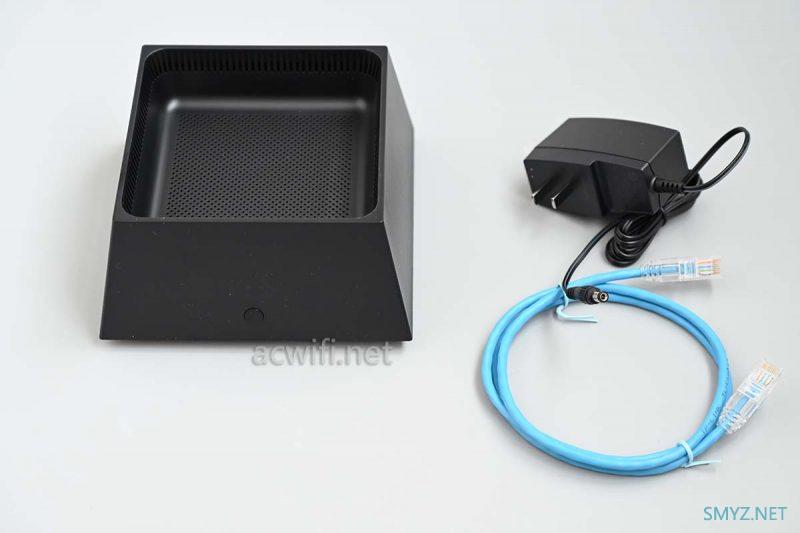

配件：

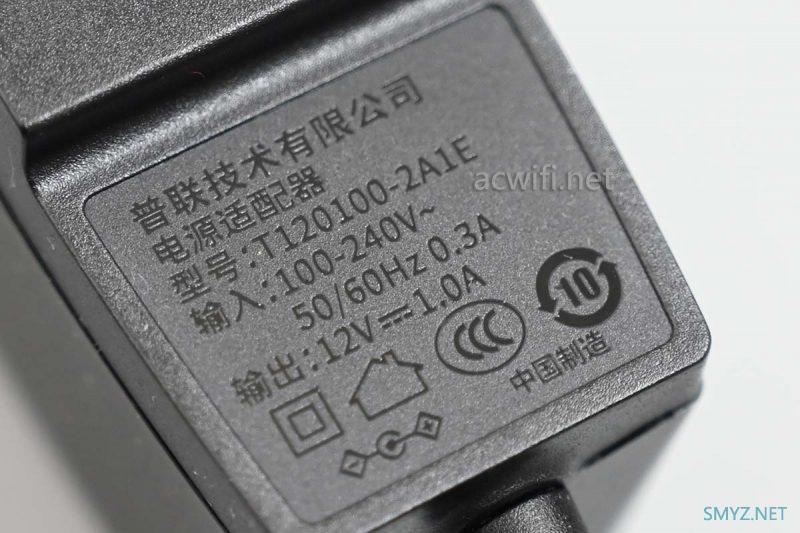

电源输出规格12V/1A，实测连网后的功率是5.6W。

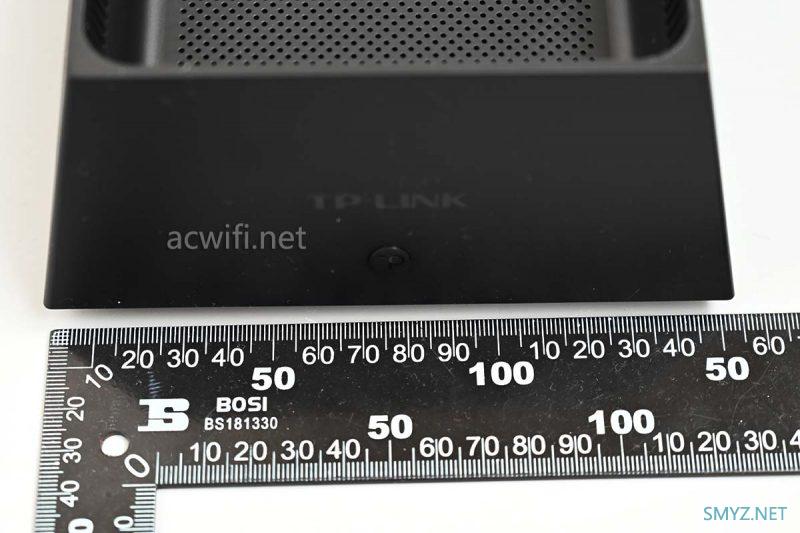

外壳边长大概15cm，不算大，也不算小。
顶部和底部都有好多散热孔的，不用担心烫手。
如果你的路由器担心太烫可以在底部垫个铝散热器，淘宝链接

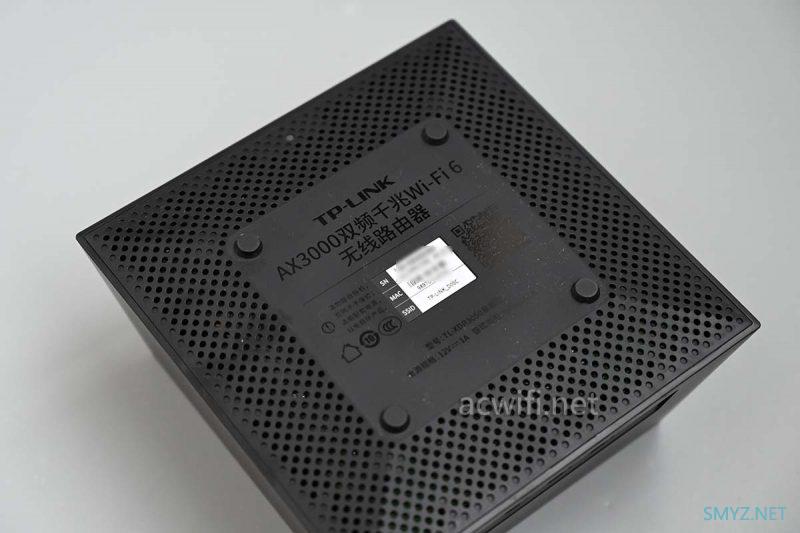

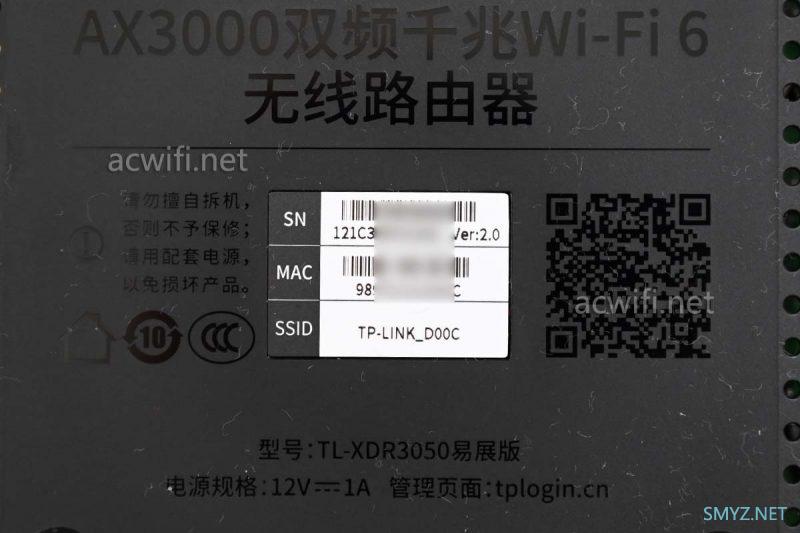

底部标签：
型号： TL-XDR3050易展版，版本号V2.0，XDR3010也是V2.0版本。
背面接口，，忘记拍照了。。。。三个千兆网口。一会从主板来看网口数量吧。
底部并没有螺丝的，直接大力撬开即可，当你搬得多了，你就懂得吏出多少牛的力。

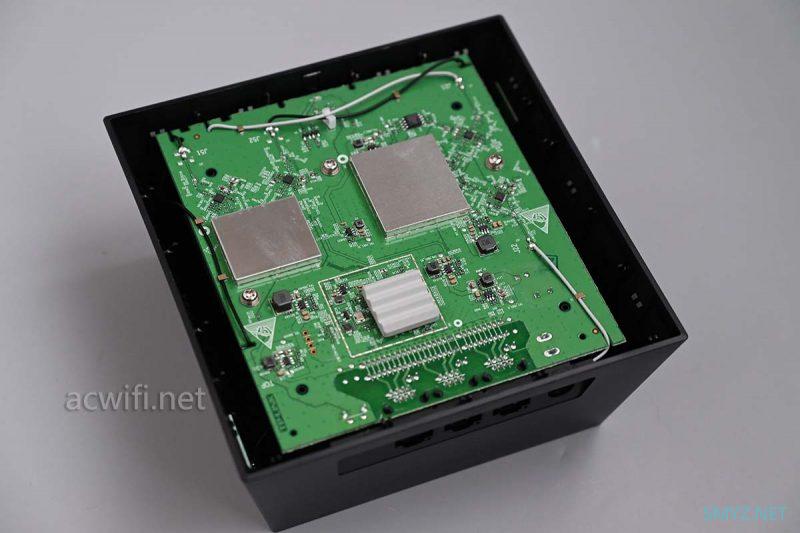

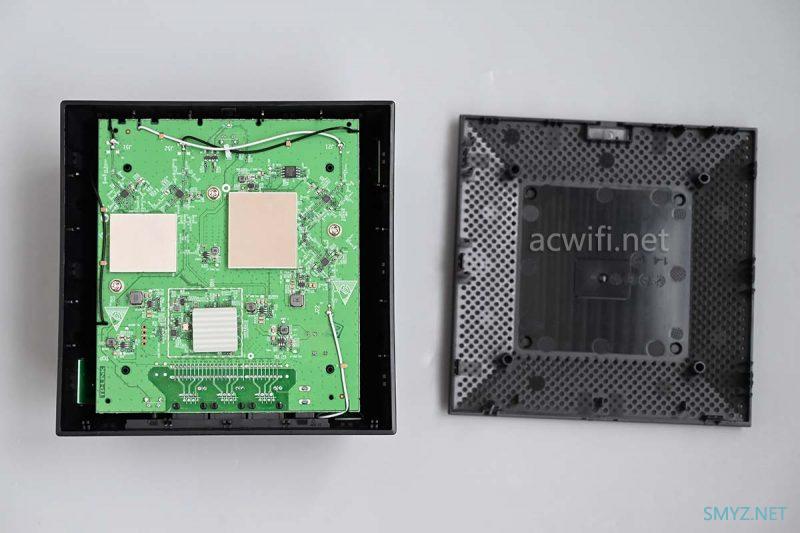

看不见网口，我定义这一面为主板背面。主板背面没有散热片：

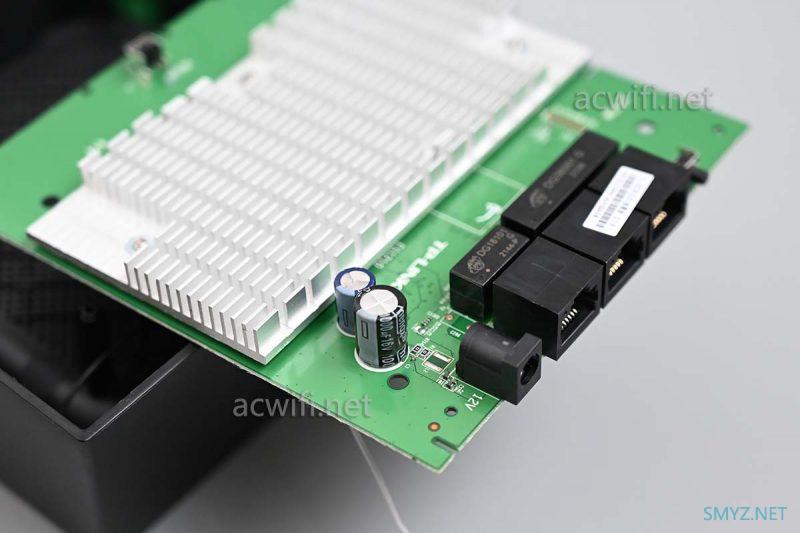

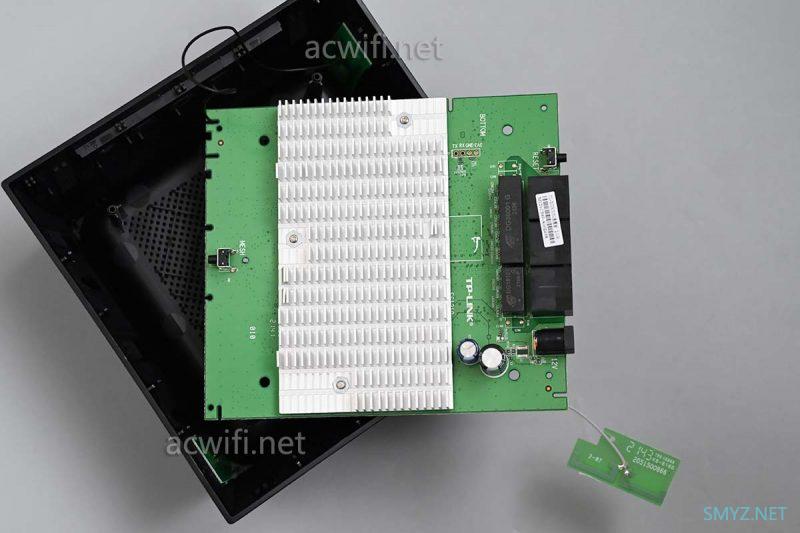

拆除其中一片天线，方便使主板翻过来看主板正面。主板正面这里有一片散热器，朝着机身顶部的散热孔：
这款XDR3050只有三个网口，需要网口多的朋友可以不考虑这款。

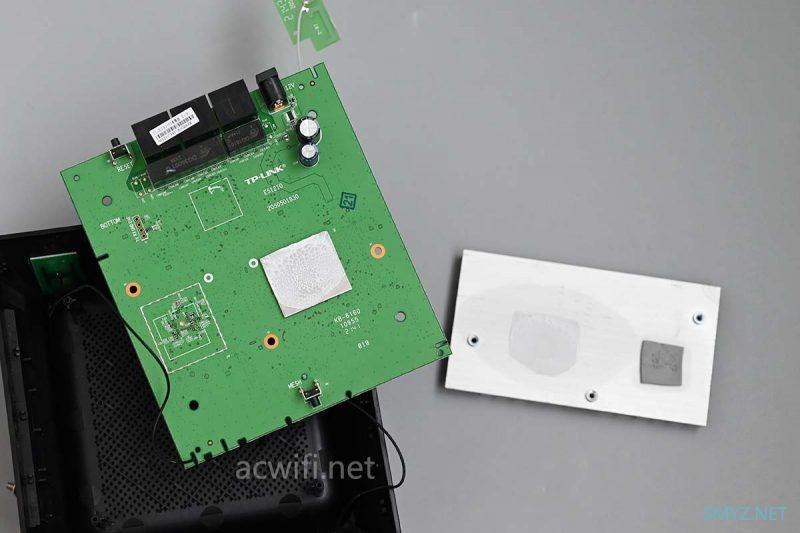

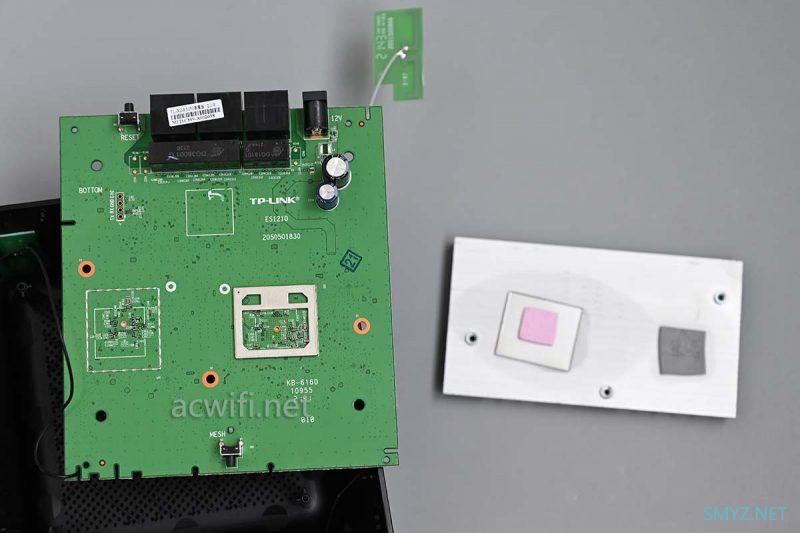

先拆开散热器看看吧，从主板正面拧下固定螺丝，然后就可以取下散热器了。
散热底下有一个屏蔽罩，打开：
点此领取京东红包，每天可领3次

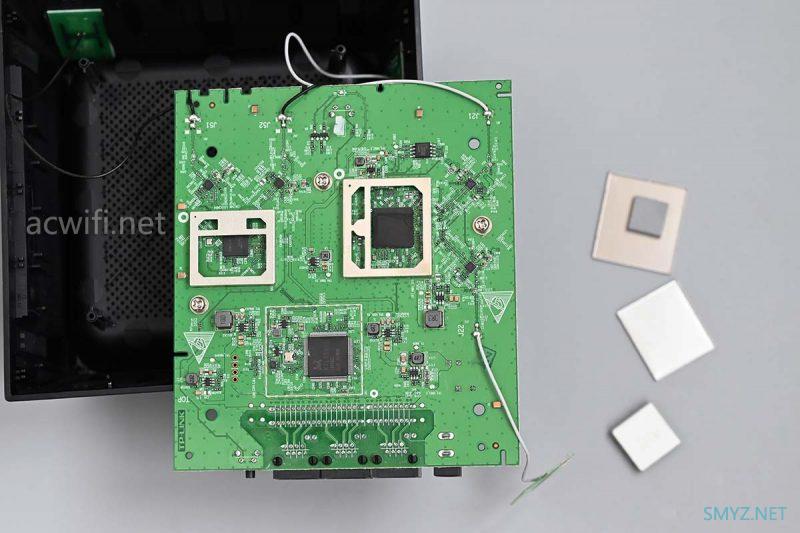

没啥了，翻过来看主板背面吧。直接撬开所有屏蔽罩：

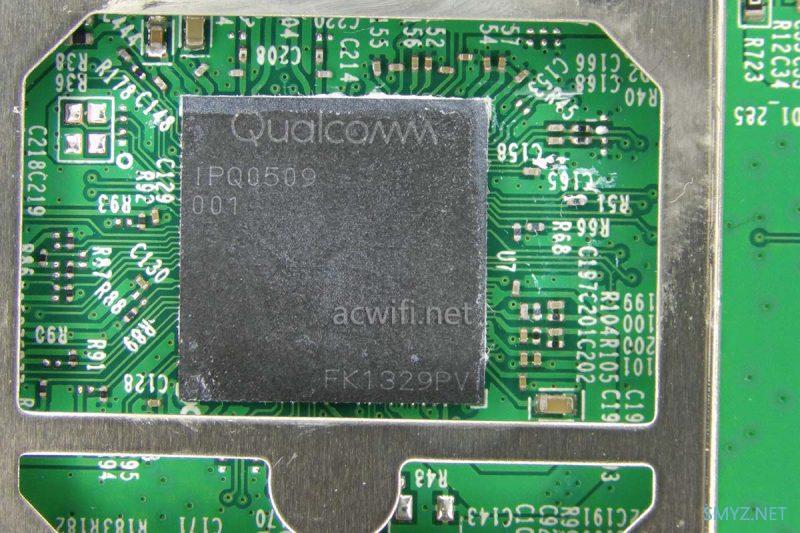

XDR3050的CPU型号是IPQ0509，双核1GHz，集成单核1GHz NPU，集成256MB内存，集成2.4G Wi-Fi 6，最高速率574Mbps。

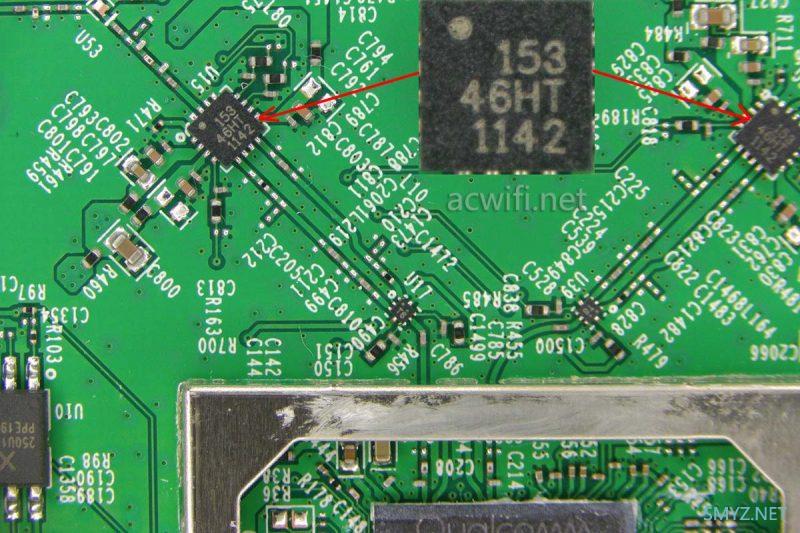

2.4G外置了两颗FEM芯片，上面丝印着“153 46HT”，型号是RTC7646HT:

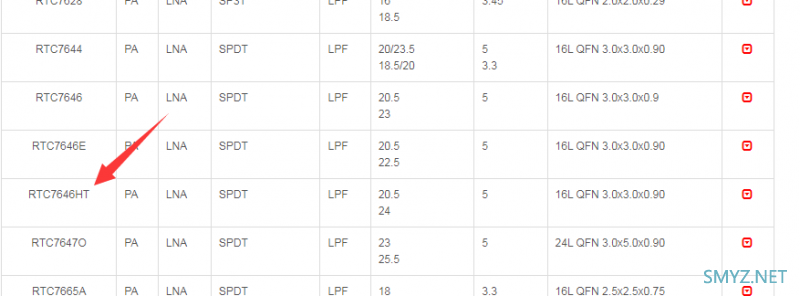

从官网上查询大概的参数如下：
放大功率参数如下：
+20.5dBm @ DEVM=-40dB,HE40/MCS11,5V
+24dBm @ DEVM=-35dB,VHT40/MCS9,5V
RTC7646HT比拆机里常见的RTC7646在Wi-Fi 5模式下要高功率一点。

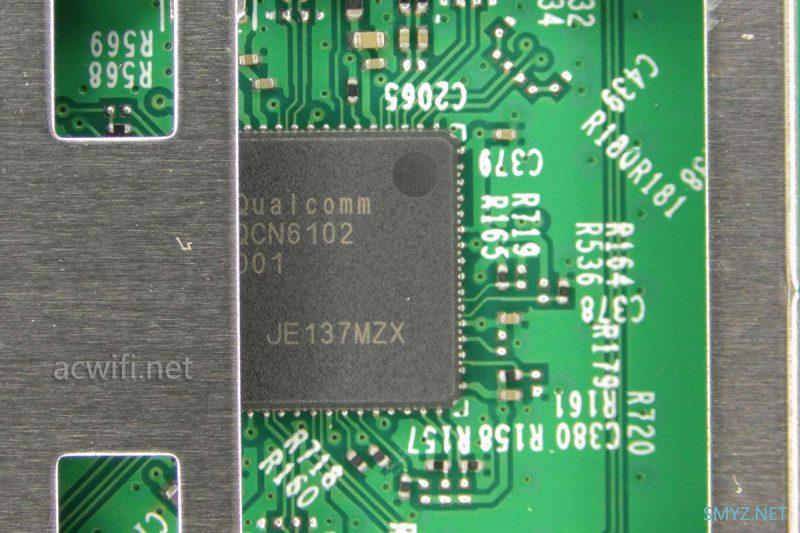

5G无线芯片是QCN6102，支持2x2mimo，在160MHz频宽下最高速率2402Mbps：

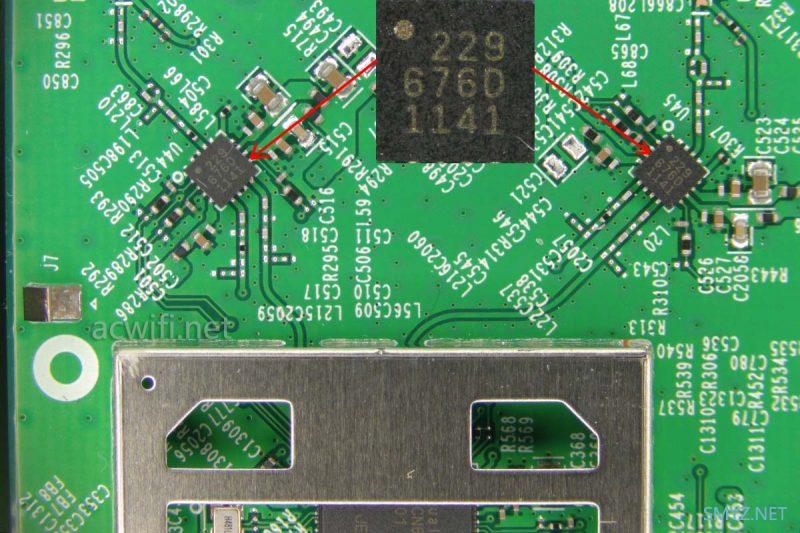

5G外置了两颗FEM芯片，上面丝印着“229 676D”的型号是是RTC7676D：

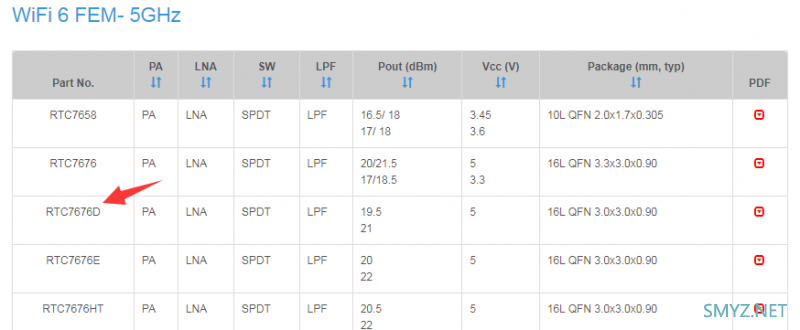

RTC7676D从官网里截的图如下：
RC7676D大约的放大功率参数如下：
+19.5 dBm @ –40 dB DEVM,HE80/160,MCS11
+21 dBm @ –35 dB DEVM,MCS9
从前面的截较可以看出，比宇宙无敌的acwifi拆机很常见的RTC7676低了0.5dBm。

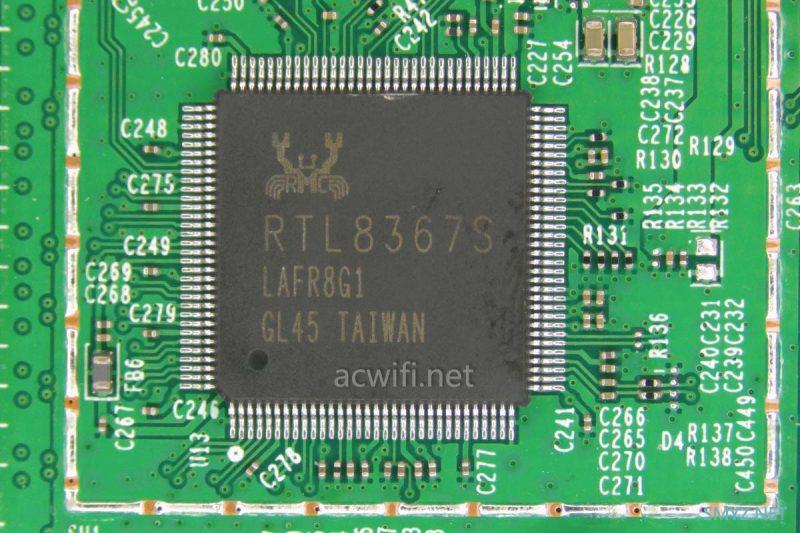

交换芯片型号是RTL8367S，XDR3050支持端口自定义，比如双WAN呀，IPTV呀。

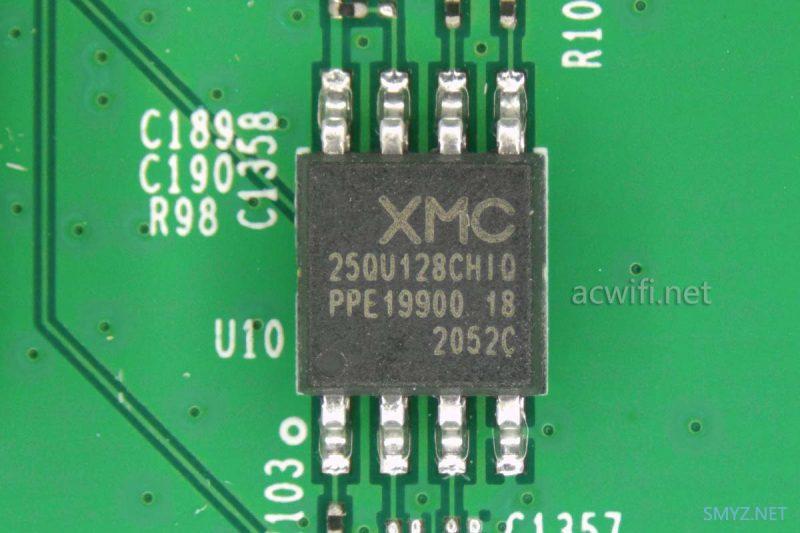

闪存容量16MB：
拆完了，比较简单！

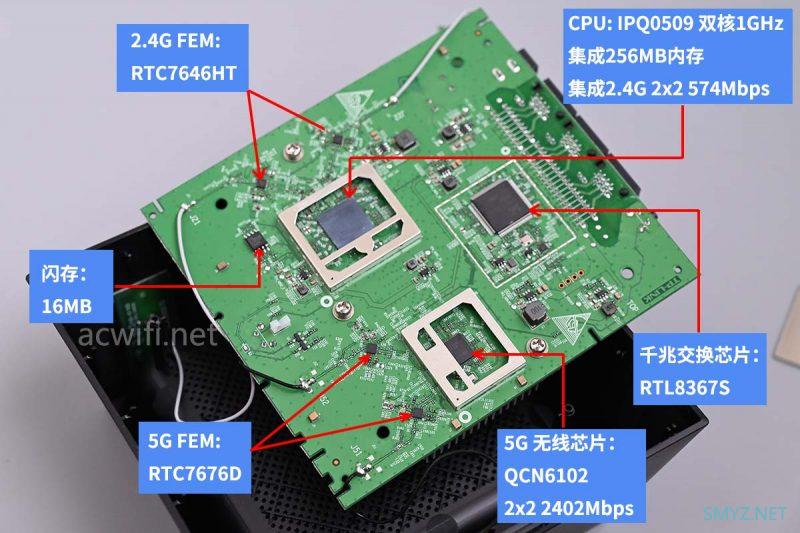

芯片型号汇总如下：
最后在楼下D点测速看看，有些才看acwifi网站的不知道D点是什么位置，如下图，路由器放在“WIFI”位置，拿着手机在D点位置用speedtest进行测速。电信1000下行，100上行，只测5G，信道44，开160MHz频宽。

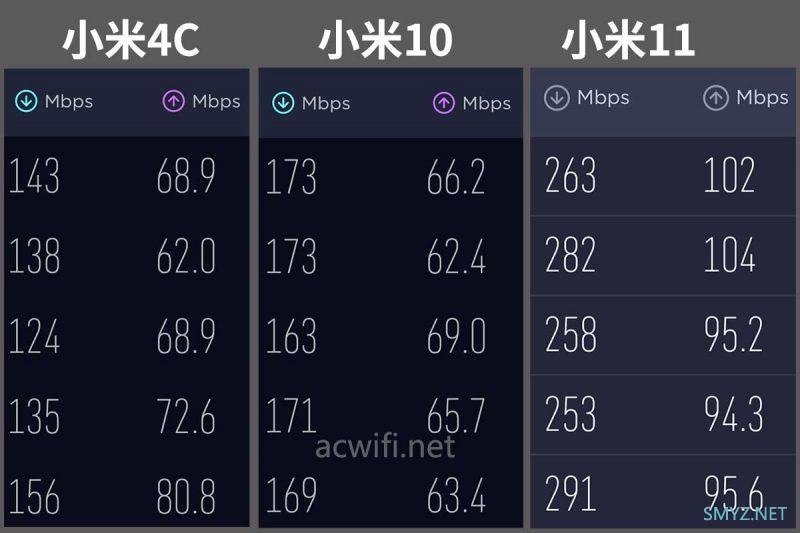

结果如下：
一般，不算强。
内置天线，摆放不占地方，支持160MHz频宽，作为mesh节点是比较好的选择。120方以上不建议选择，可以考虑4x4mimo的机型。
如果你在XDR3050和XDR3010之间纠结，如需要信号强一点点的就选择XDR3010吧，我暂时是这样的感觉。
