中兴AX5400拆机

中兴AX5400的外包装:

中兴AX5400拆机

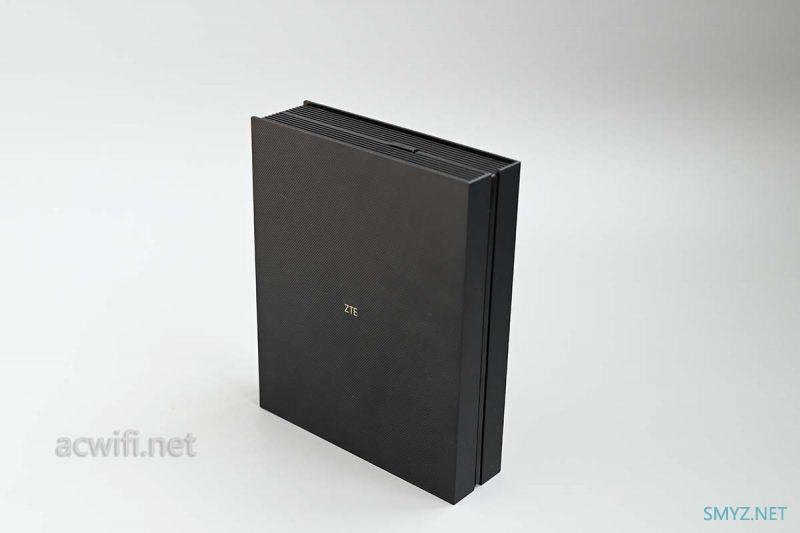

取出机身,它就像一本书的大小,内置天线,有好多人喜欢这款中兴的外观。经常有人我叫拆这款看看!

中兴AX5400拆机

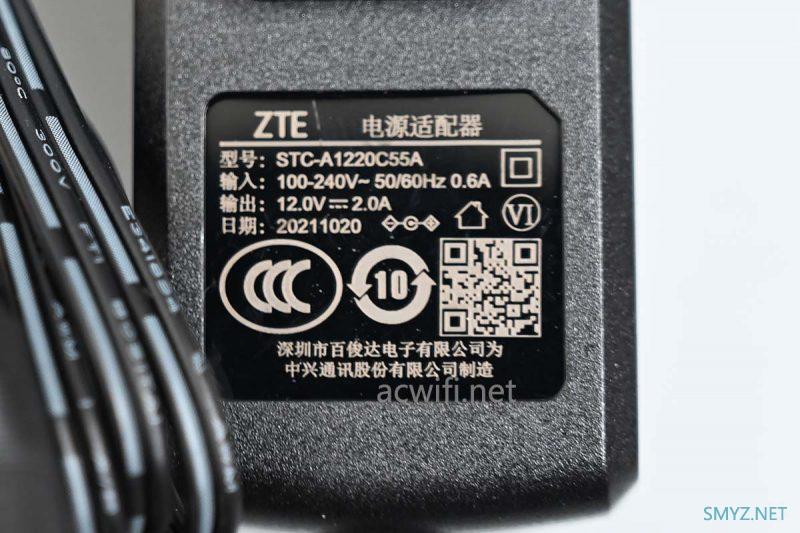

电源输出规格是12V/2A,实测连接网络后的待机功率是7.7W。

中兴AX5400拆机

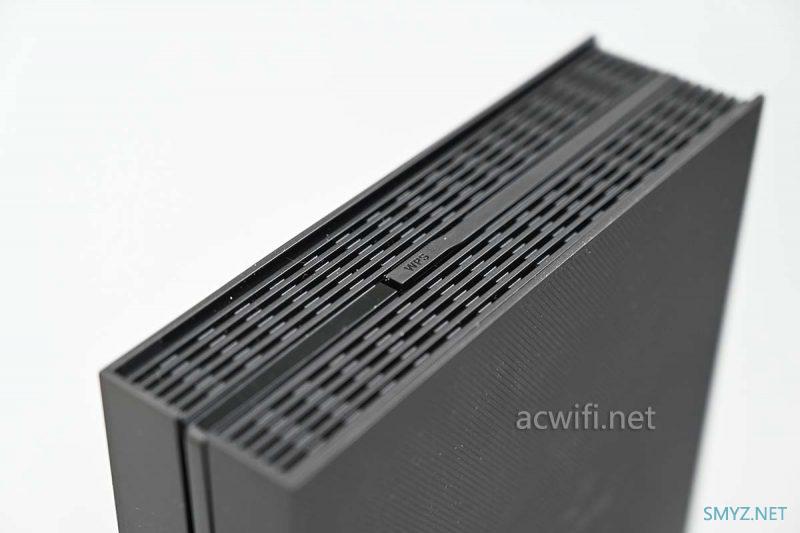

机身顶部有散热孔:

中兴AX5400拆机

立式的散热效率都比较高,不用担心发热问题。为啥AC86U是立式也这么热?  一来是博通二来是主板和外壳做得太紧凑。

机身底部也有散热孔,必须要有,不然怎么形成对流呢。

中兴AX5400拆机

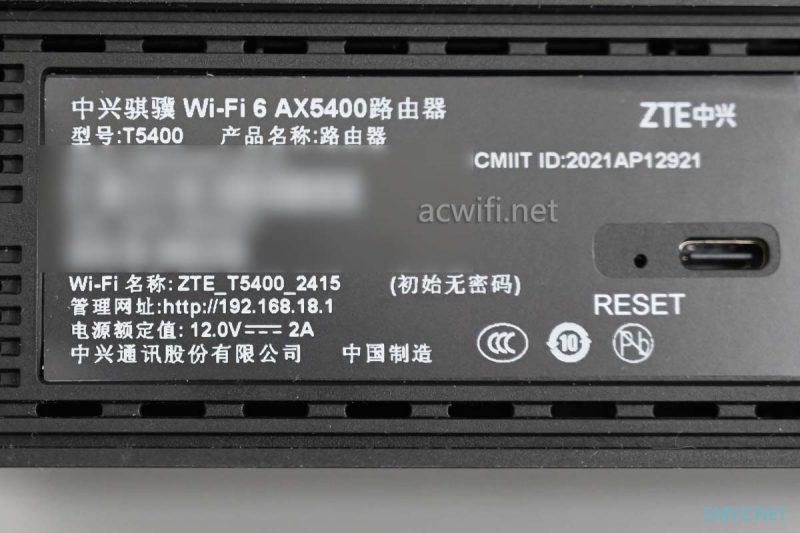

中兴骐骥Wi-Fi 6 AX5400路由器,型号:T5400。

中兴AX5400拆机

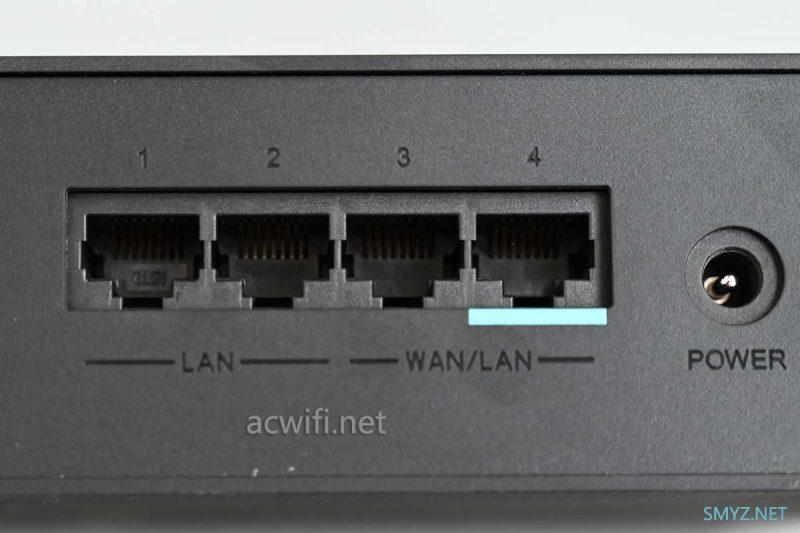

四个全千兆网口,WAN口做了颜色标记:

中兴AX5400拆机

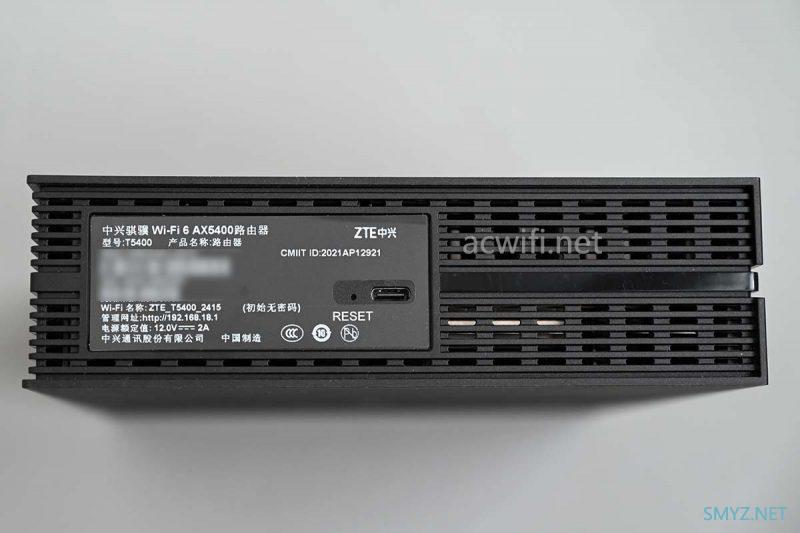

两颗螺丝在标签之下,有一颗螺线有胶,做不到无损拆机。

中兴AX5400拆机

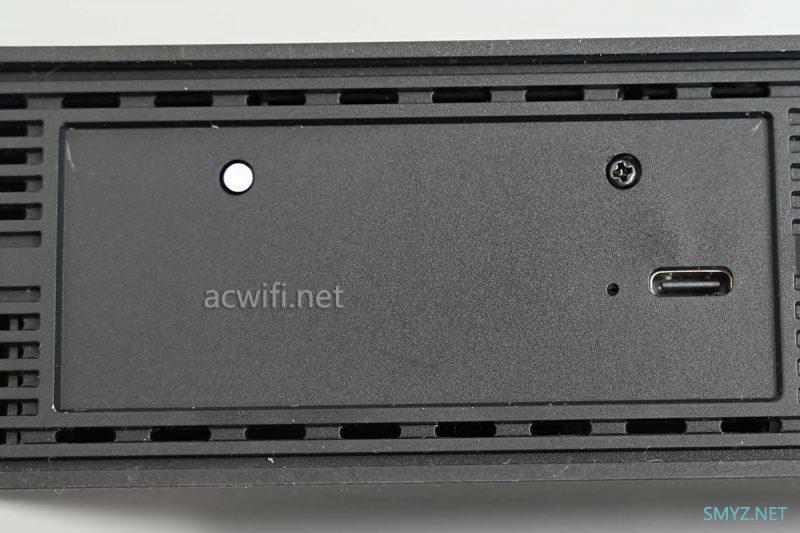

底部看见有一个Type-C口,从设计的位置来看就不是给用户插U盘用的。估计是提供备份呀刷机用调试用。猜的。

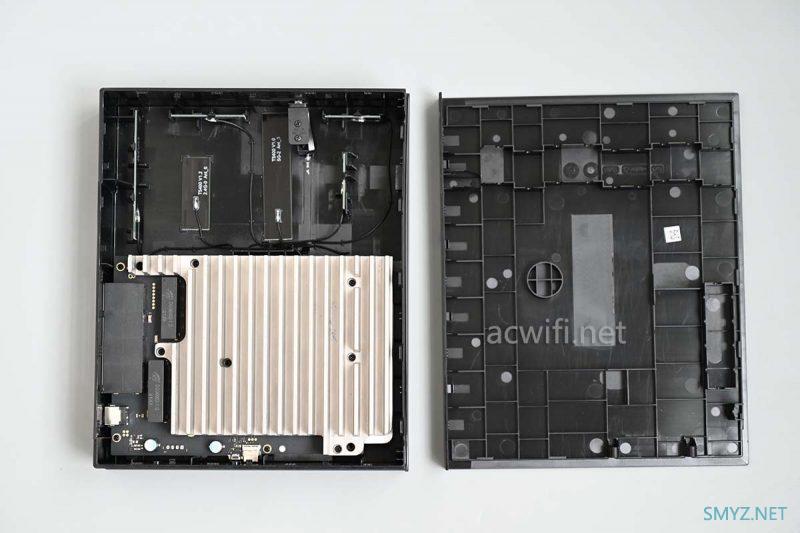

拆开外壳,映入眼帘的是那块散热器:

中兴AX5400拆机

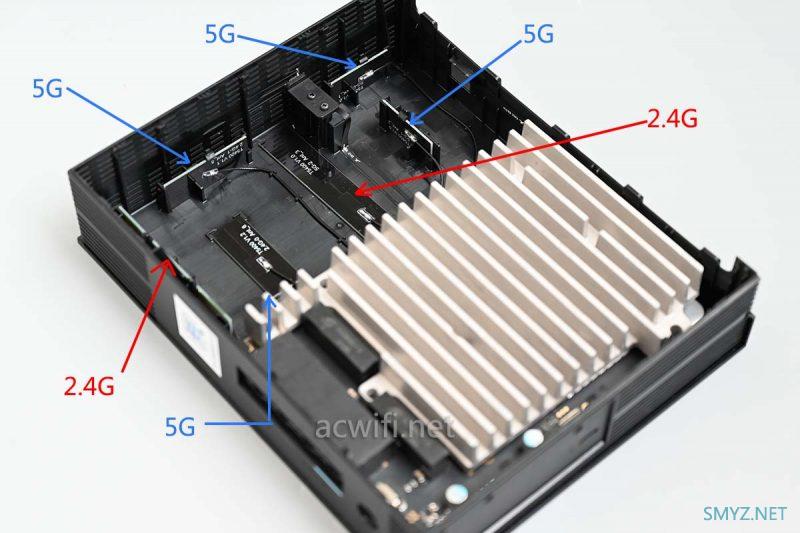

长的是2.4G天线,有两根,短的是5G天线,有四根,分布如下:

中兴AX5400拆机

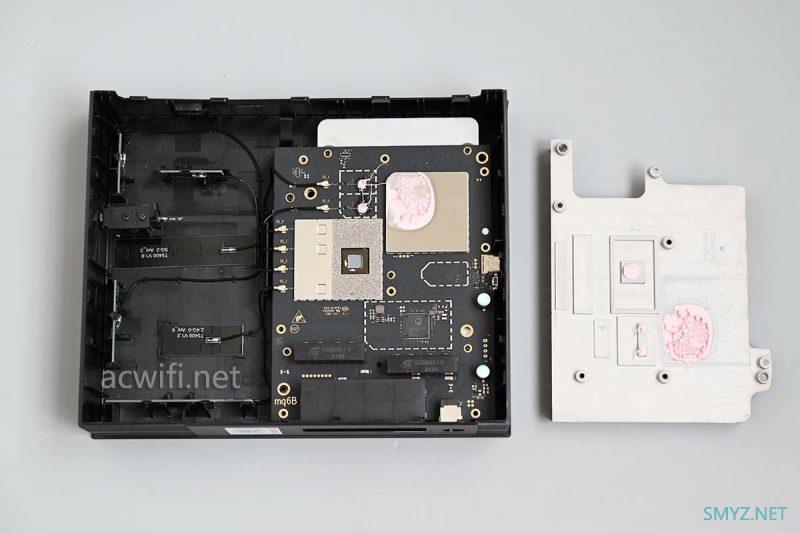

先把能看见的螺丝都拧下来,这台机用了好多螺丝,在回装的时候还剩下两颗,最后再拆一次才发现散热器下方还有两颗。

中兴AX5400拆机

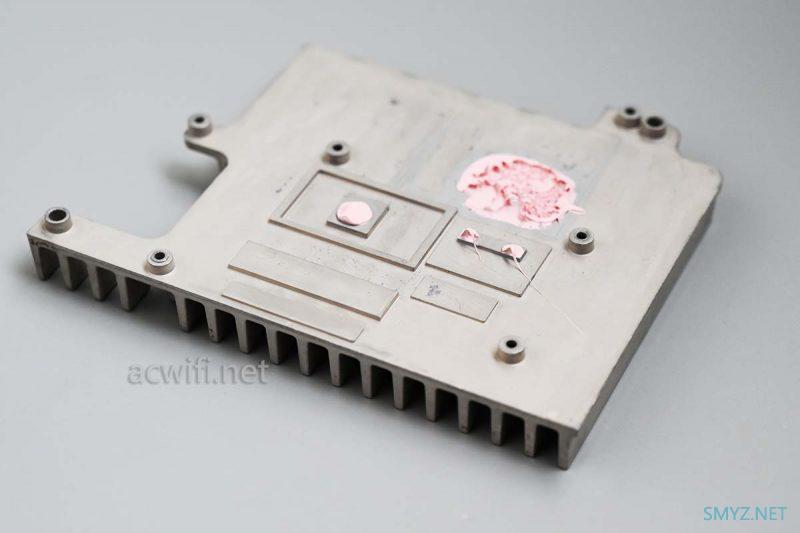

这种散热器也用CNC加工不?

中兴AX5400拆机

称了一下重量,212克:

中兴AX5400拆机

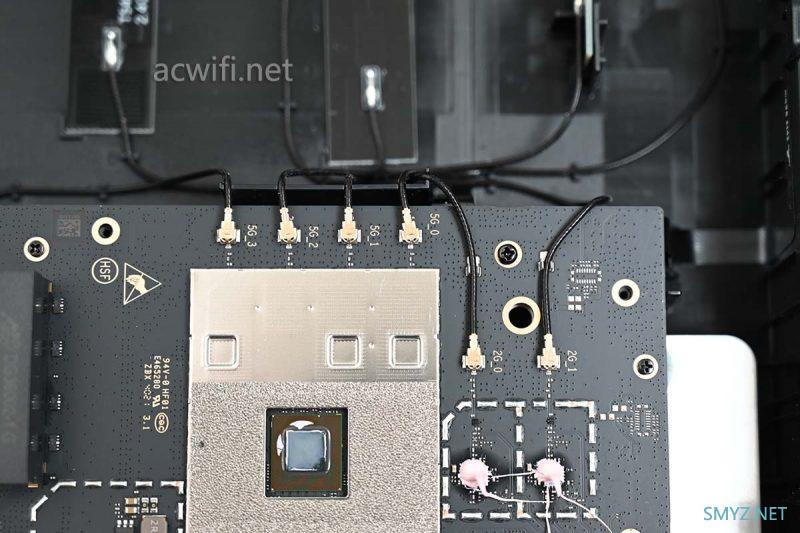

馈线走得很工整:

中兴AX5400拆机

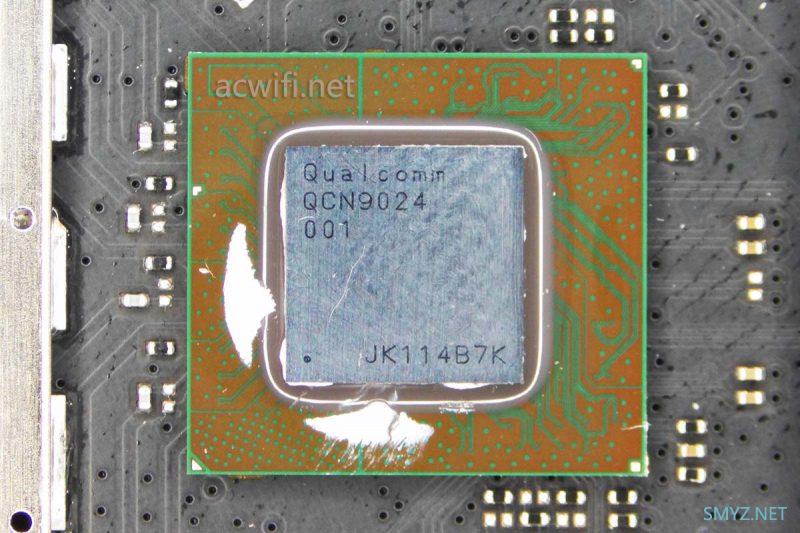

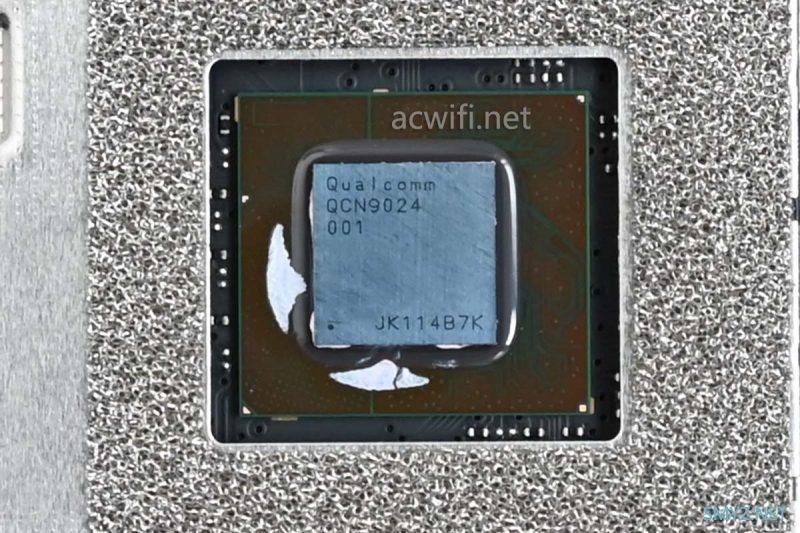

5G无线芯片可以看得很清晰了,型号是QCN9024,特别是支持4K-QAM,如果手机也支持,那么手机连接它的最高速率将会是2882Mbps,比一般2402Mbps要高。

在4x4mimo和160MHz下最高速率4804mbps 。支持最多16个 OFDMA用户, 无线带机量256台。

中兴AX5400拆机

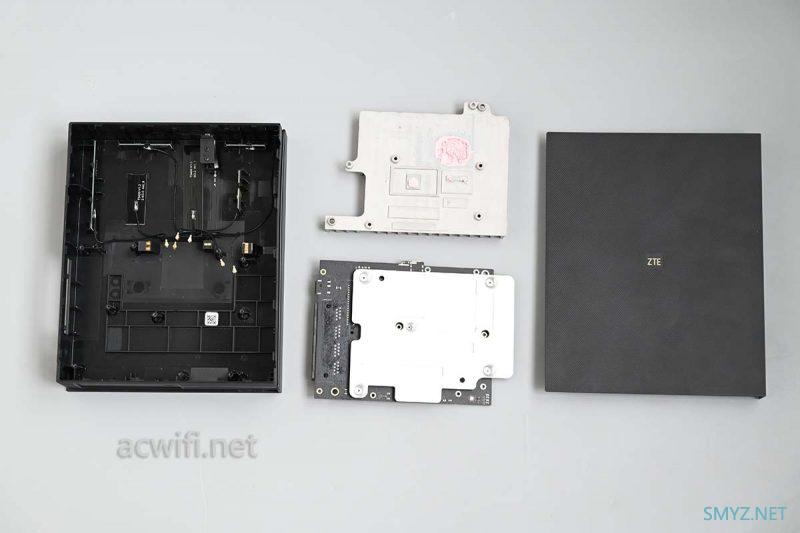

把主板拆出来:

中兴AX5400拆机

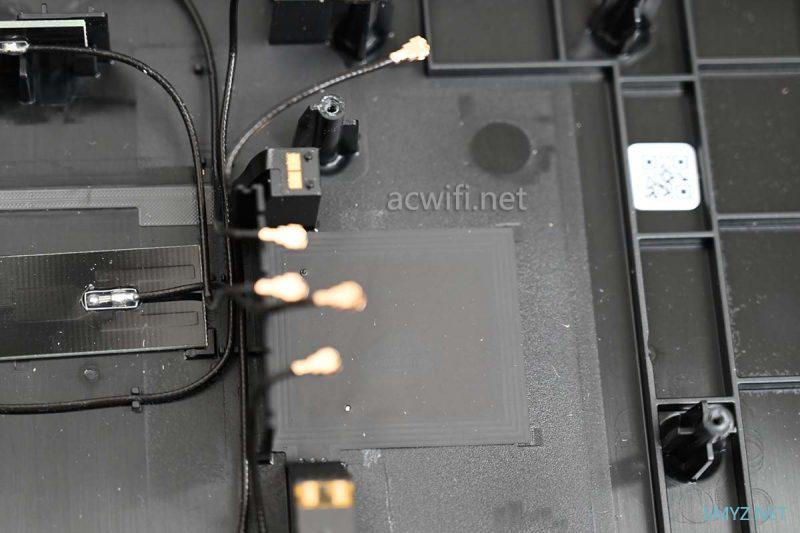

这里有一个NFC天线,附近有连接控制面板和LED灯用的触点:

中兴AX5400拆机

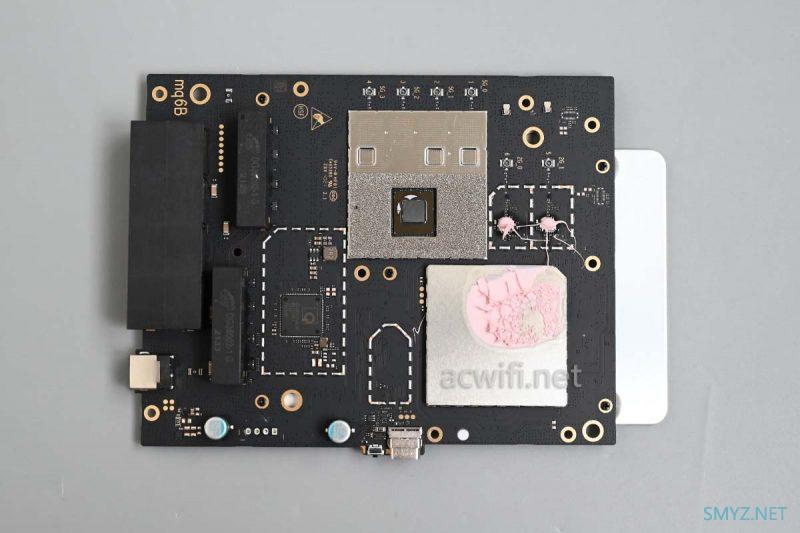

这一面能看见网口,我定义为主板正面:

中兴AX5400拆机

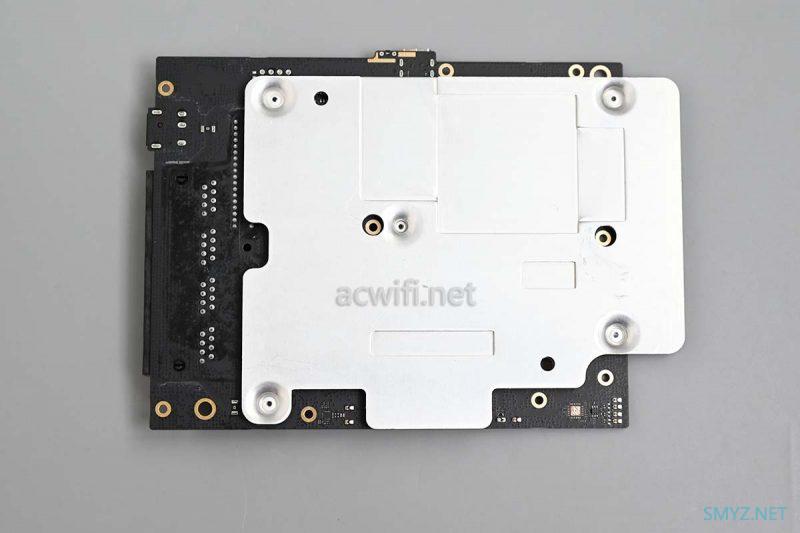

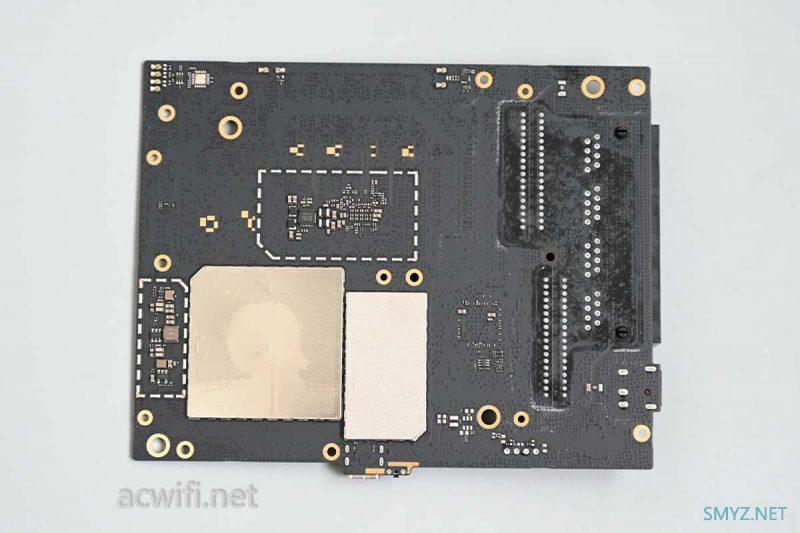

主板背面:

中兴AX5400拆机

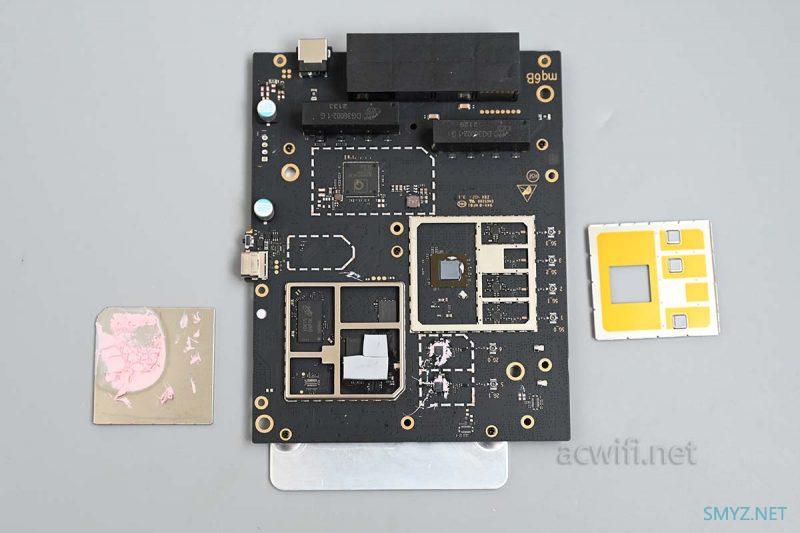

把主板正面的屏蔽罩打开:

中兴AX5400拆机

CPU上有导热硅脂,覆盖了四分之三,余下四分之一没覆盖,因为没覆盖的正是集成的2.4G电路。

中兴AX5400拆机

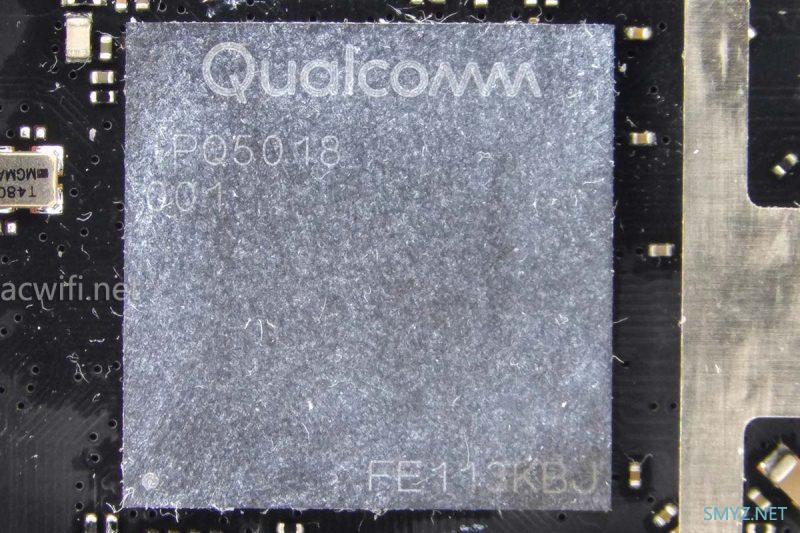

中兴AX5400的CPU型号是IPQ5018,双核1GHz,集成单核1GHz 12线程的NPU,还集成了2.4G  Wi-Fi 6,最高速率574Mbps。

中兴AX5400拆机

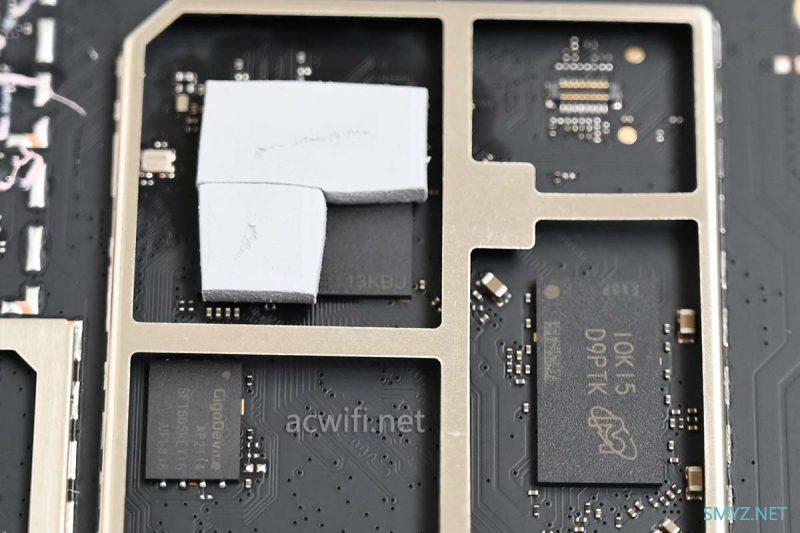

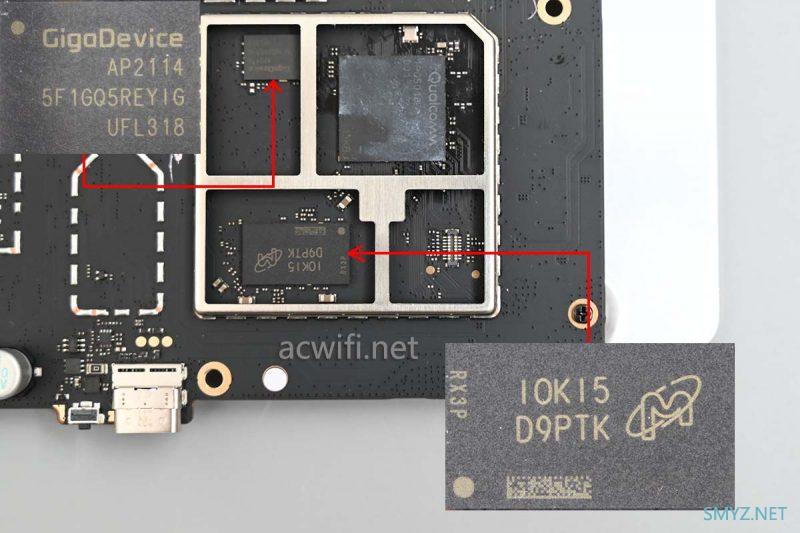

CPU的旁边有内存和闪存芯片。

内存芯片上丝印着“D9PTK”,具体型号是MT41K128M16JT-125:K,容量256MB,DDR3-1600。

闪存芯片型号是兆易创新生产的GD5F1GQ5REYIG,容量128MB。

中兴AX5400拆机

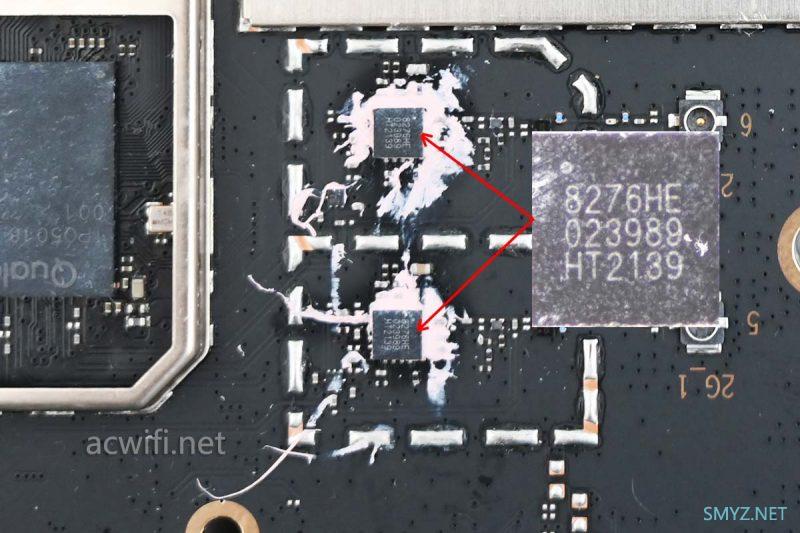

IPQ5018集成的2.4G外置了两颗FEM芯片,型号是KCT8276HE, 上海康希通信科技有限公司的产品。

中兴AX5400拆机

KCT8276HE的参数如下:


Integrated high performance 2.4GHz PA,LNA with bypass,and T/R switch


Fully-matched input and output


Integrated power detector


Nominal operating voltage: 5V&3.3V


Transmit gain: 31.5dB at 5V&3.3V


Receive gain: 16dB at 5V&3.3V


Noise Figure: 1.7dB at 5V&3.3V


Output power:

+21dBm @ DEVM=-43dB,HE40/MCS11,5V


+22.5dBm @ DEVM=-40dB,5V


+24.5dBm @ DEVM=-35dB,VHT40/MCS9,5V


+26dBm @ DEVM=-30dB,HT20/MCS7,5V


ESD protection circuitry on all PINs


Minimal external components required


Small package: QFN-16L,3×3×0.55mm (MSL3,260 oC per JEDEC J-STD-020)

这颗2.4G FEM属于高功率FEM。

5G无线芯片的型号是QCN9024,在前面已经看过了:

中兴AX5400拆机

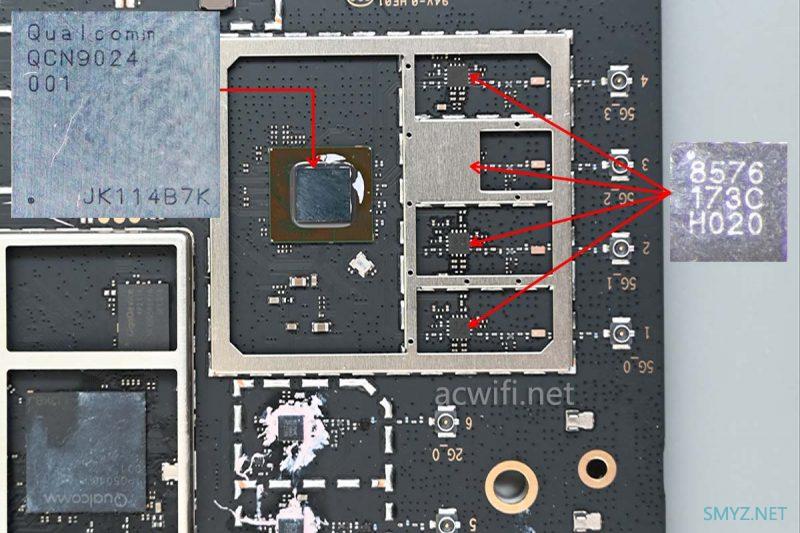

5G外置了四颗FEM芯片,型号是KCT8576HE,也是 上海康希通信科技有限公司的产品。

中兴AX5400拆机

KCT8576HE的参数如下:


Integrated 802.11ax 5GHz PA,LNA with bypass and T/R switch


Integrated power detector


Transmit gain: 30.5dB at 5V


Receive gain: 15.5dB at 5V


Noise Figure: 1.8dB at 5V


Output power:

+18dBm @ -43dB EVM,HE160/MCS11,5V


+21dBm @ -40dB EVM,5V


+23dBm @ -35dB EVM,VHT80/MCS9,5V


+24dBm @ -30dB EVM,5V


ESD protection circuitry on all PINs


Small package: QFN-16L,2.5mm x 2.5mm x0.55mm (MSL3,260 oC per JEDEC J-STD-020)

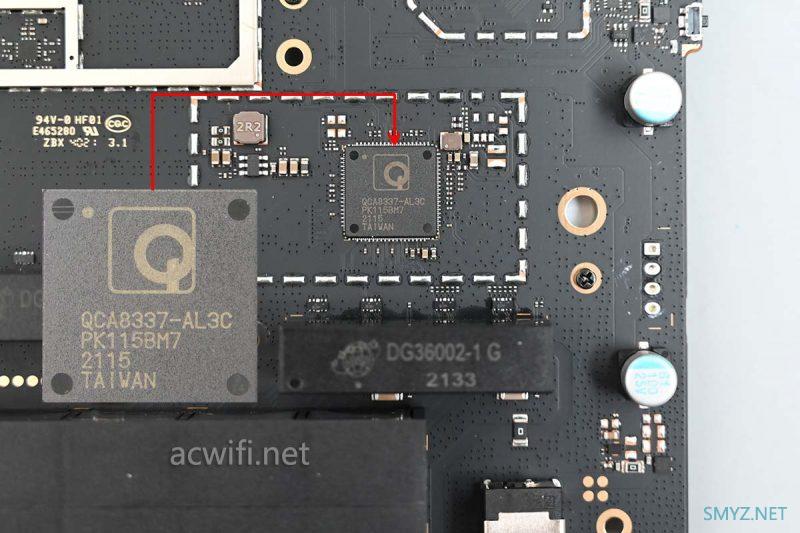

千兆交换芯片型号是QCA8337-AL3C:

中兴AX5400拆机

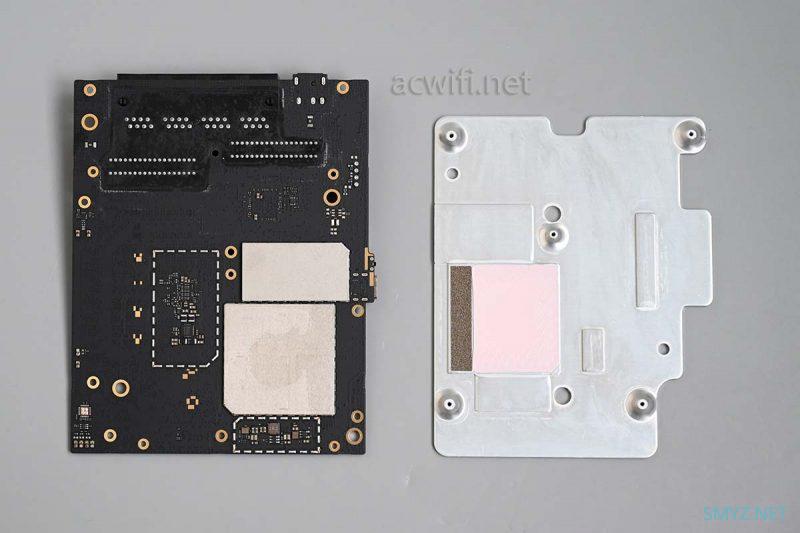

主板正面就看完了,现在翻过来看主板背面,直接拆降背面的散热片:

中兴AX5400拆机

主板底部也有2个屏蔽罩:

中兴AX5400拆机

撬开屏蔽罩看看:

MP5496是一颗电源管理IC;

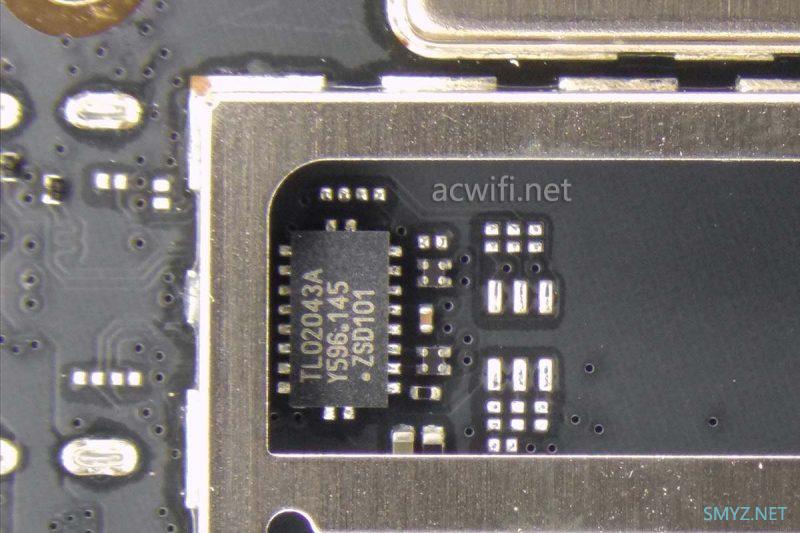

在TYPE-C口附近一有一颗长条的芯片,上面丝印着”TL02043A“,型号可能是CBTL02043A。

中兴AX5400拆机

把这颗CBTL02043A电路放大看看:

中兴AX5400拆机

CBTL02043A是一颗多路解复用器开关,可将两个差分信号设为一路输入,切换至两路输出的其中一路。同时保证较低的信号衰减。

中兴AX5400拆机

它在这里的作用是啥? 不懂!

至此,这款中兴AX5400就拆机完成了。

中兴AX5400拆机

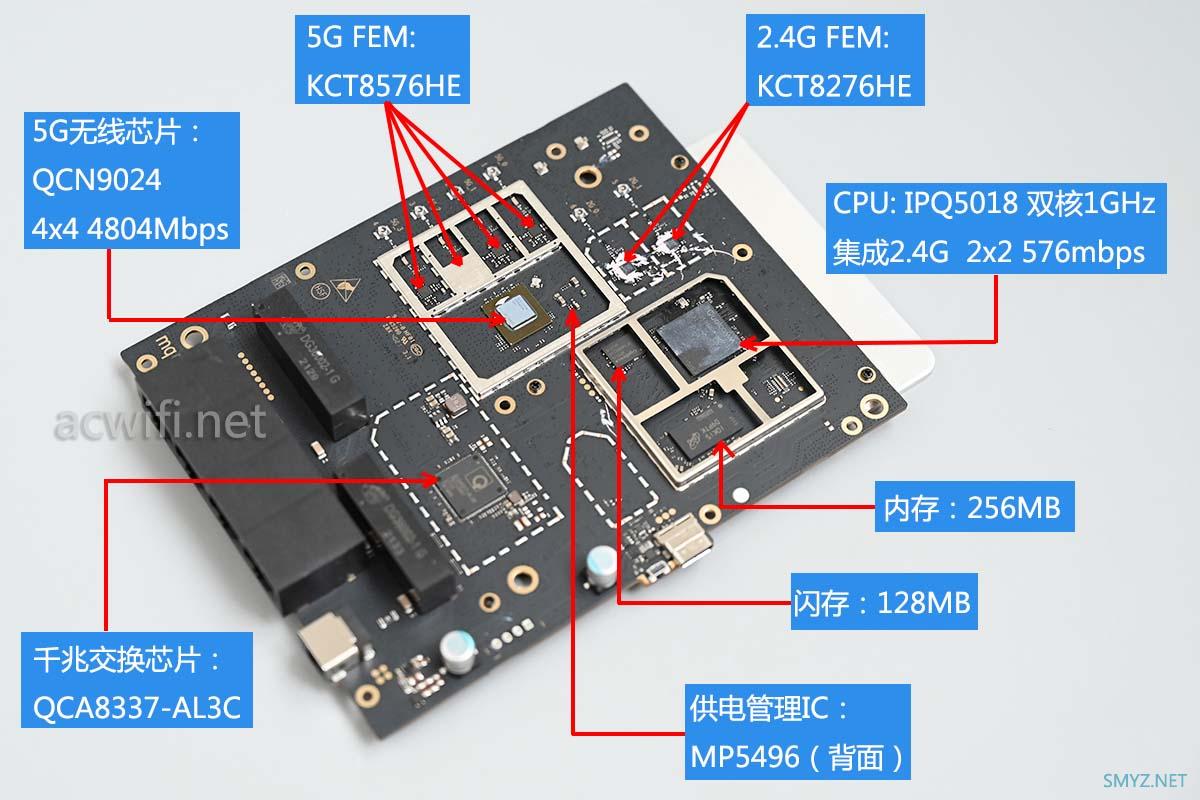

所有芯片型号汇总如下:

中兴AX5400拆机

最后在楼下D点位置测速一下,电信500兆,只测5G,信道44,路由器放在下图中的WIFI位置,站在楼下D点位置用三款手机连续测速5次。

中兴AX5400拆机

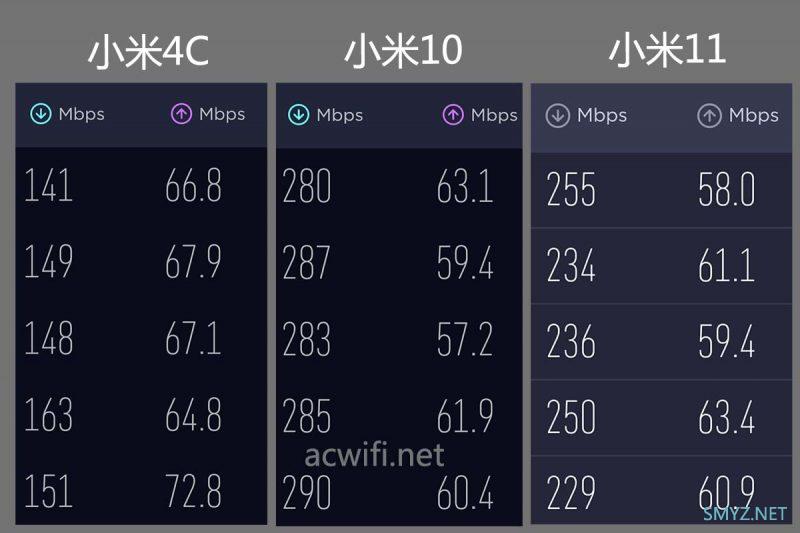

测速结果如下:


中兴AX5400拆机
