沛喆PZ-L8拆机,中国移动定制机AX3000

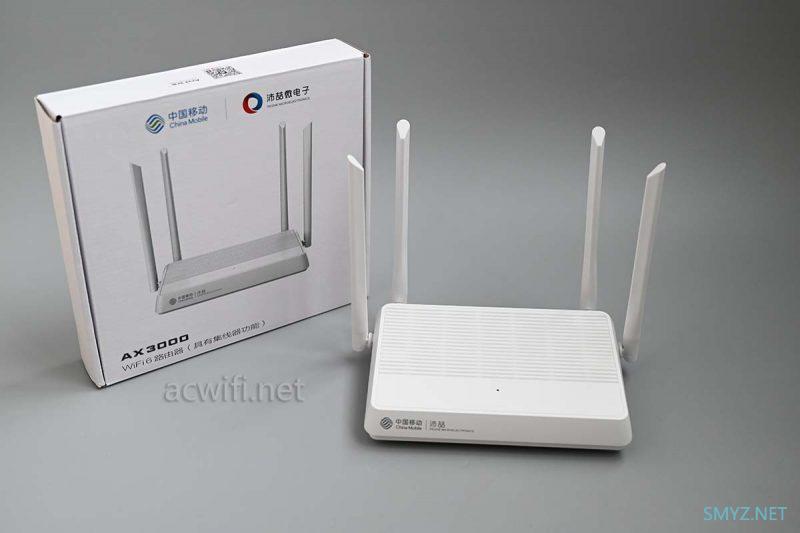

又一款运营商的定制机。这台沛喆PZ-L8在PDD上137元买来:

沛喆PZ-L8拆机,中国移动定制机AX3000

听说是高通方案,所以买来拆机看看。

沛喆PZ-L8拆机,中国移动定制机AX3000

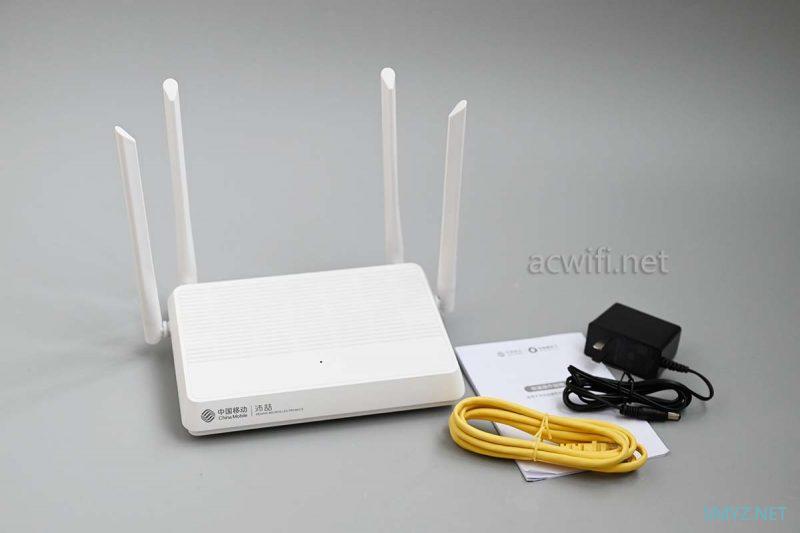

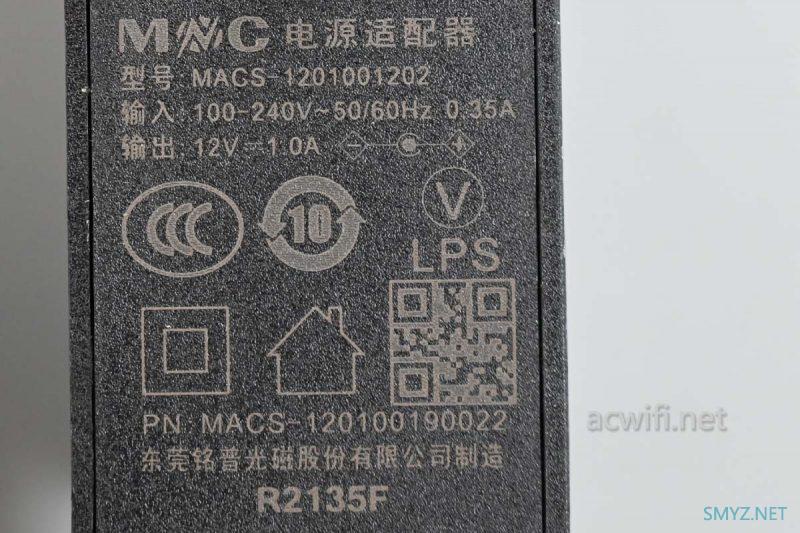

电源输出规格是12V/1A,实测待机功率5.4W。

沛喆PZ-L8拆机,中国移动定制机AX3000

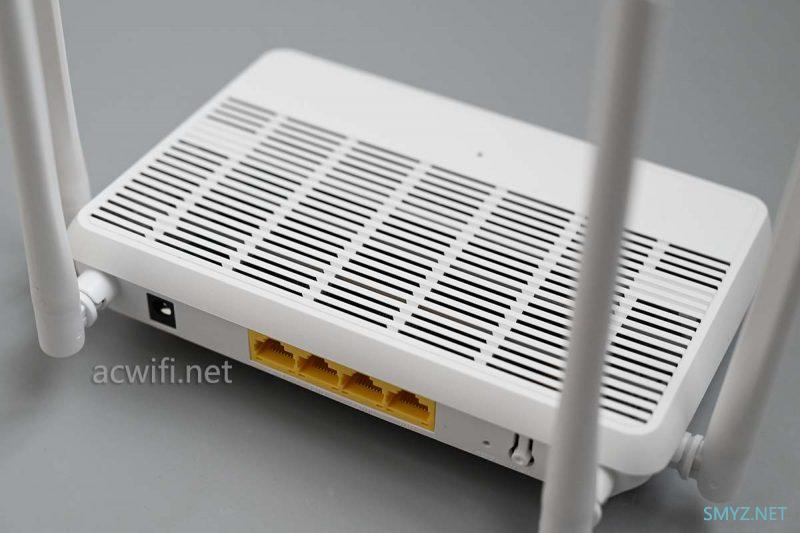

机身顶部三分之二是散热孔:

沛喆PZ-L8拆机,中国移动定制机AX3000

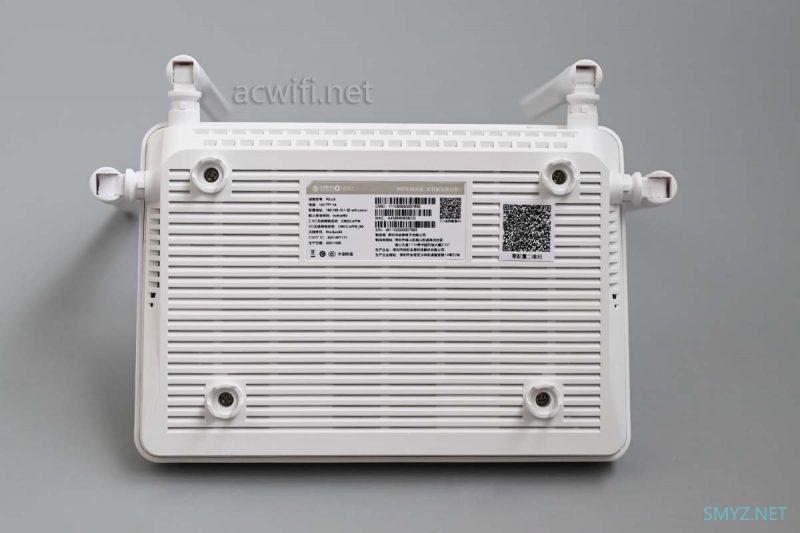

机身底部也有密密麻麻的散热孔:

沛喆PZ-L8拆机,中国移动定制机AX3000

开机半天,摸底部温温地,散热做得确实可以。

如果你的路由器温度高,可以在路由器底部垫个大的散热器,散热器淘宝链接

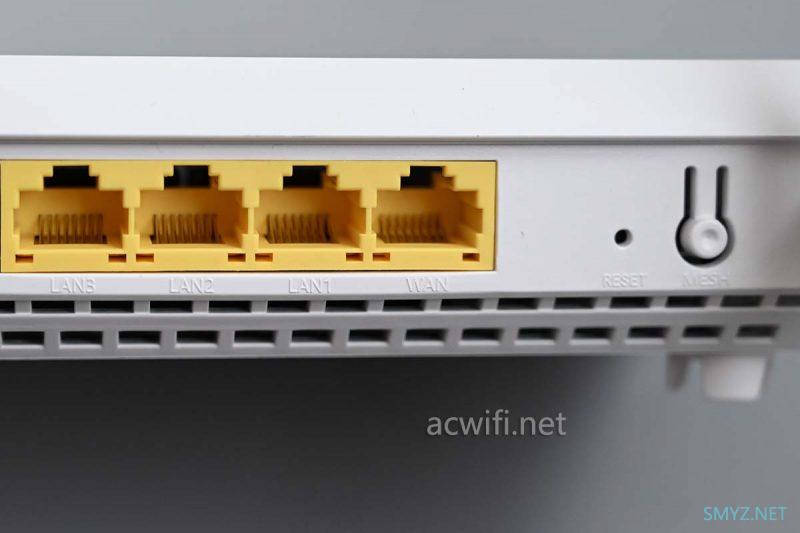

WAN口没有特别的颜色标记,挺烦这种设计的。

沛喆PZ-L8拆机,中国移动定制机AX3000

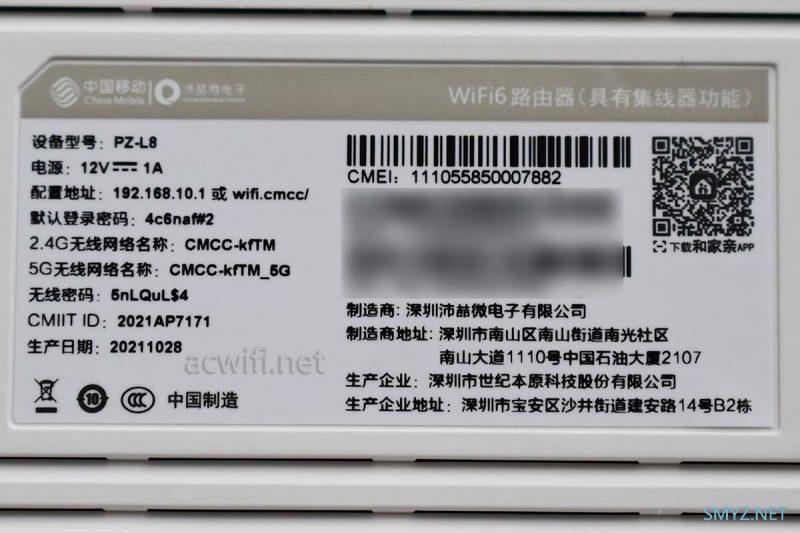

底部标签:

沛喆PZ-L8拆机,中国移动定制机AX3000

PZ-L8的制造商是深圳沛喆微电子有限公司,所以叫沛喆PZ-L8。

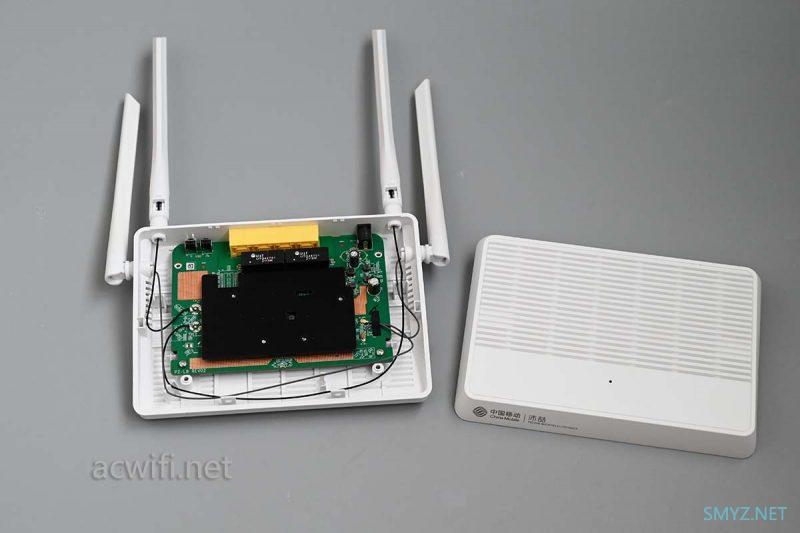

拆开:

沛喆PZ-L8拆机,中国移动定制机AX3000

我在想呢, 它的顶盖那么多孔,是不是可以拿去捞金鱼捞小虾用?

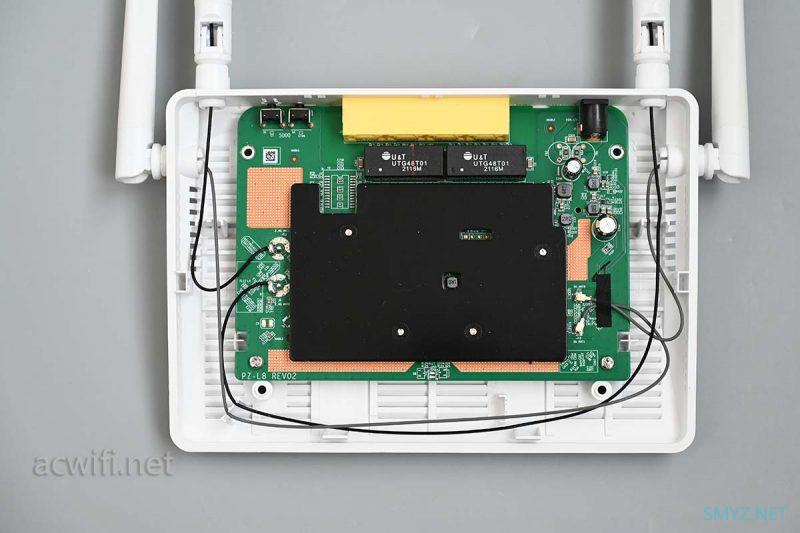

一片黑色散热铝板:

沛喆PZ-L8拆机,中国移动定制机AX3000

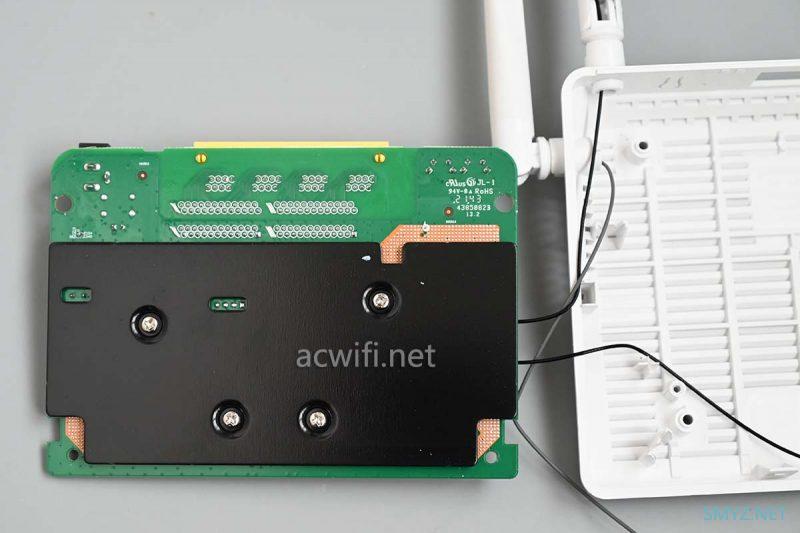

拆除5G天线接头,翻转主板,底部也有一片散热铝板:

沛喆PZ-L8拆机,中国移动定制机AX3000

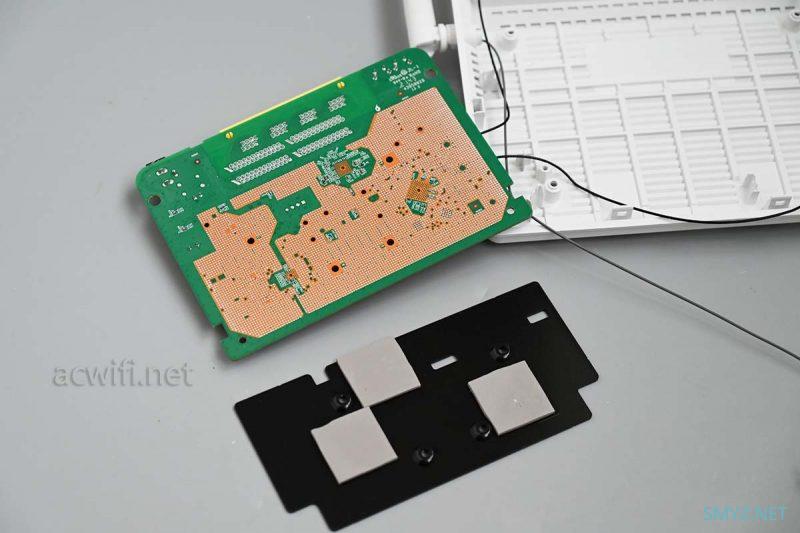

拧下四颗螺丝,拆下散热板,主板底部与散热板之间用了三片导热硅脂垫片:

沛喆PZ-L8拆机,中国移动定制机AX3000

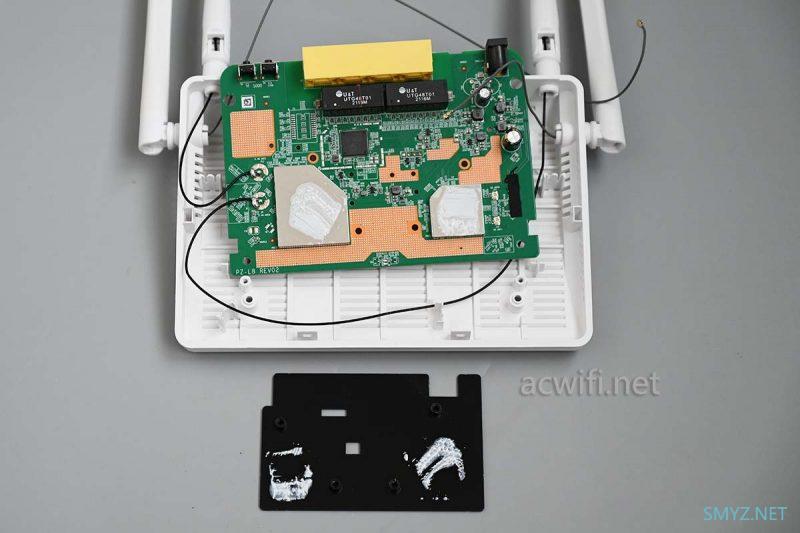

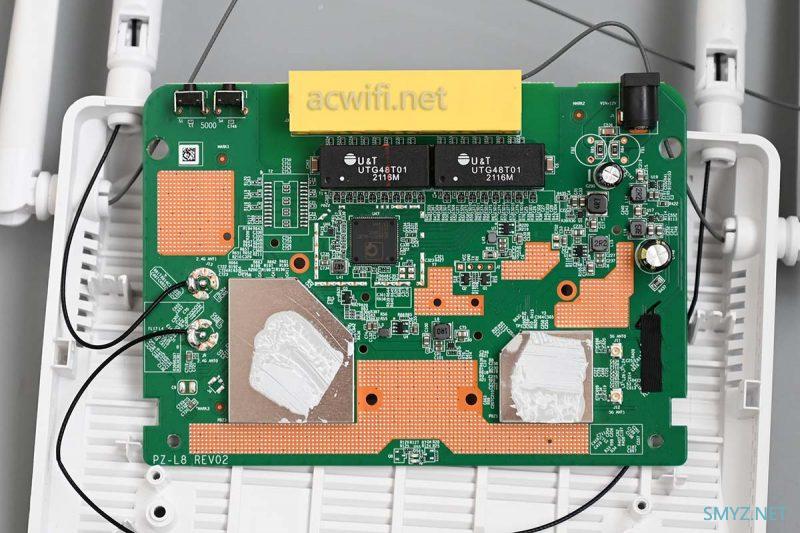

因为背面没啥芯片的,所以翻回去看主板正面,正面的散热板随之也落了下来:

沛喆PZ-L8拆机,中国移动定制机AX3000

沛喆PZ-L8拆机,中国移动定制机AX3000

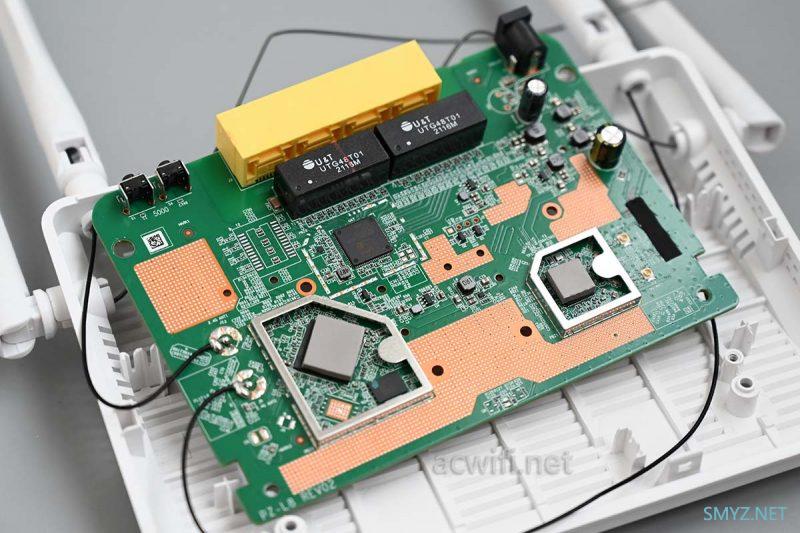

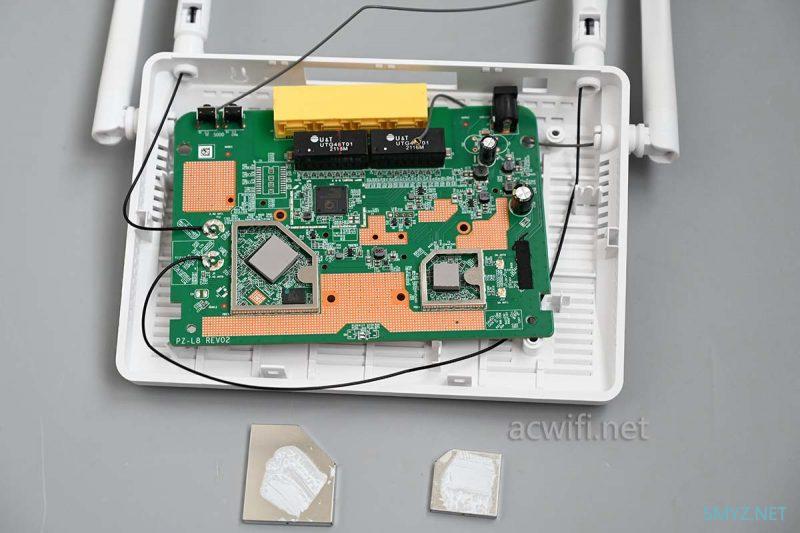

取下屏蔽罩:

沛喆PZ-L8拆机,中国移动定制机AX3000

没看见有独立的功放芯片:

沛喆PZ-L8拆机,中国移动定制机AX3000

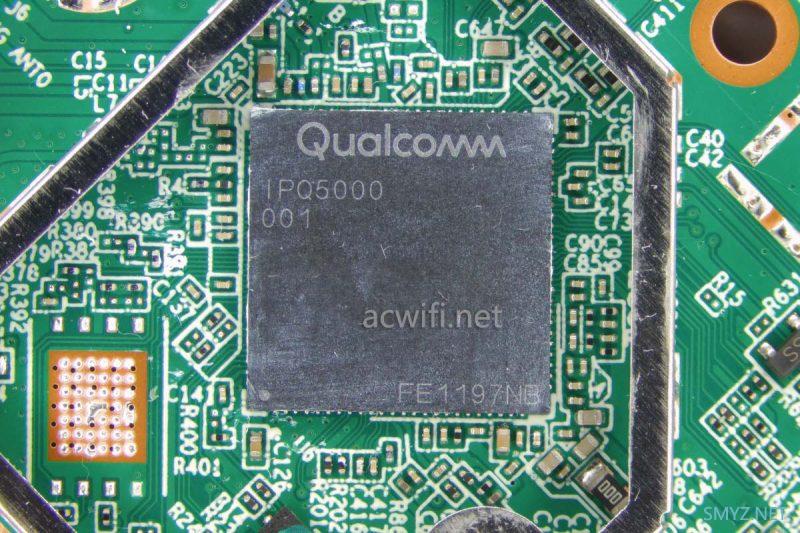

沛喆PZ-L8的CPU型号是高通IPQ5000,双核1GHz,集成256MB内存,集成单核NPU,集成2.4G Wi-Fi 6,最高速率574Mbps。

沛喆PZ-L8拆机,中国移动定制机AX3000

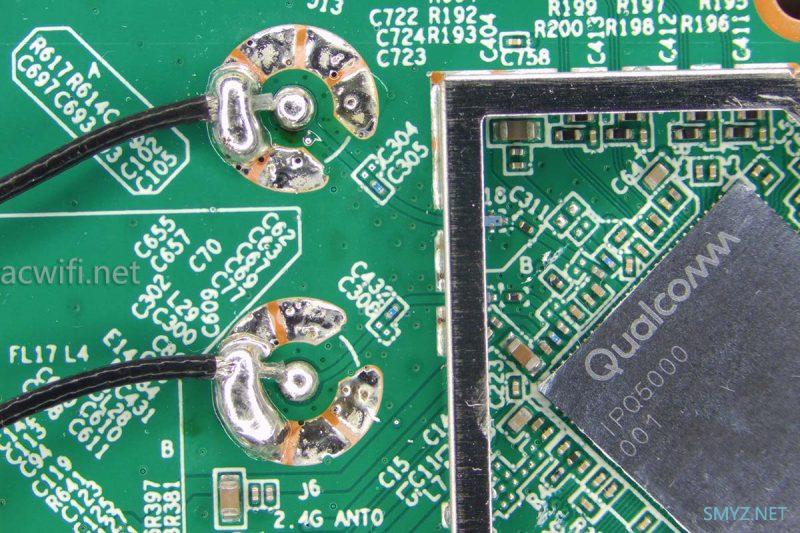

2.4G没有独立FEM:

沛喆PZ-L8拆机,中国移动定制机AX3000

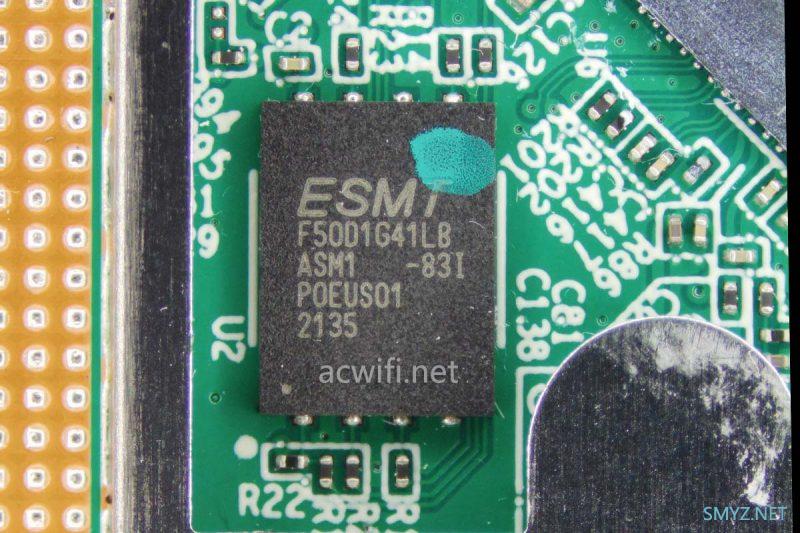

CPU旁边的闪存芯片,型号是F50D1G41LB,容量128MB。

沛喆PZ-L8拆机,中国移动定制机AX3000

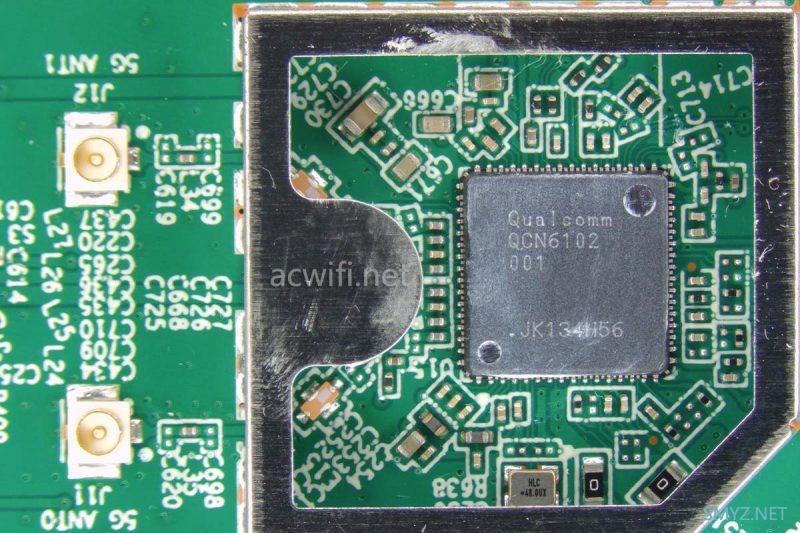

5G无芯片是QCN6102,支持2x2mimo,在160MHz频宽下最高速率2402Mbps。

5G也没有用上独立的FEM芯片。

沛喆PZ-L8拆机,中国移动定制机AX3000

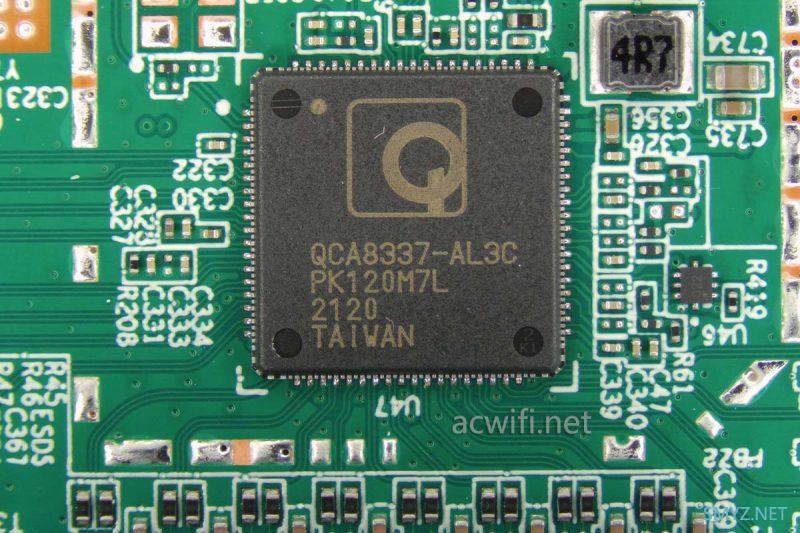

千兆交换芯片型号是QCA8337-AL3C:

沛喆PZ-L8拆机,中国移动定制机AX3000

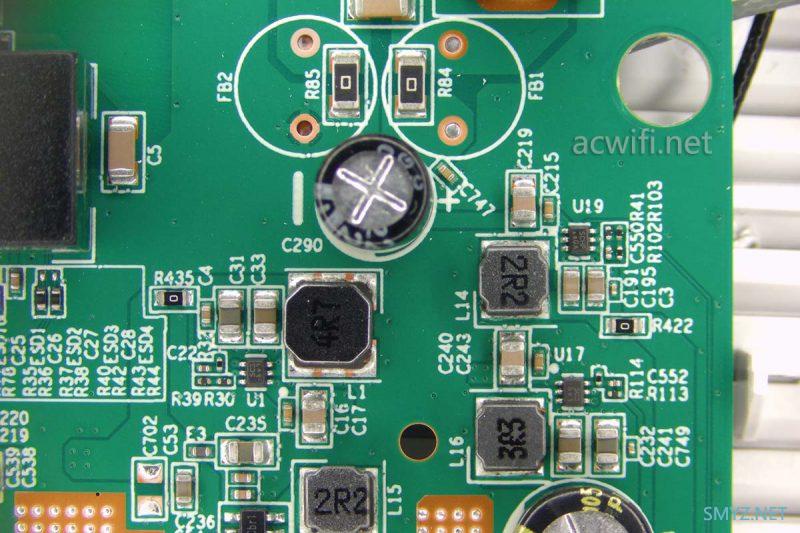

电源输入口附近的电路:

沛喆PZ-L8拆机,中国移动定制机AX3000

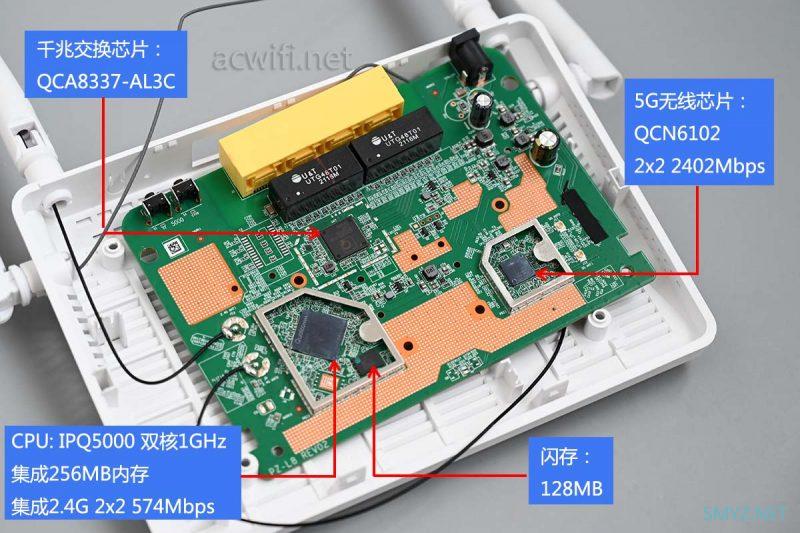

其它没什么了,直接芯片型号汇总吧:

沛喆PZ-L8拆机,中国移动定制机AX3000

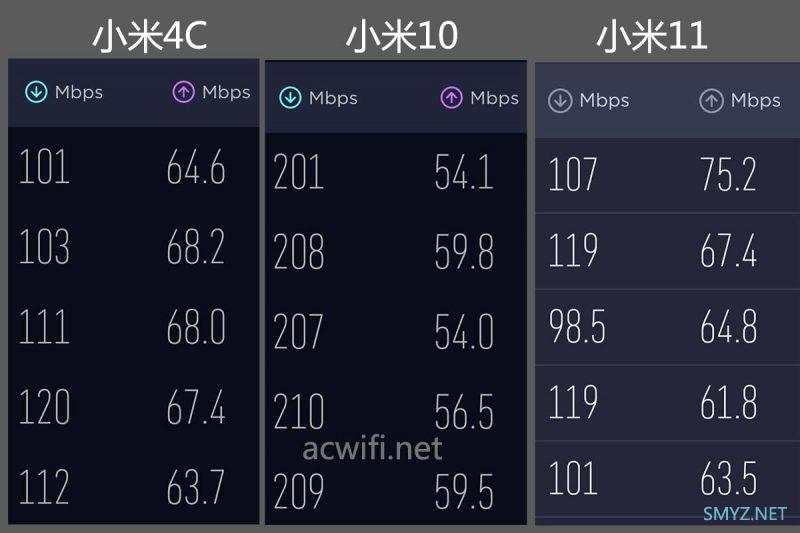

楼下D点测速:(电信500兆,只测5G 44信道)

沛喆PZ-L8拆机,中国移动定制机AX3000

从小米4C测速来看,信号算差的。支持160MHz频宽的小米11测速也不好。

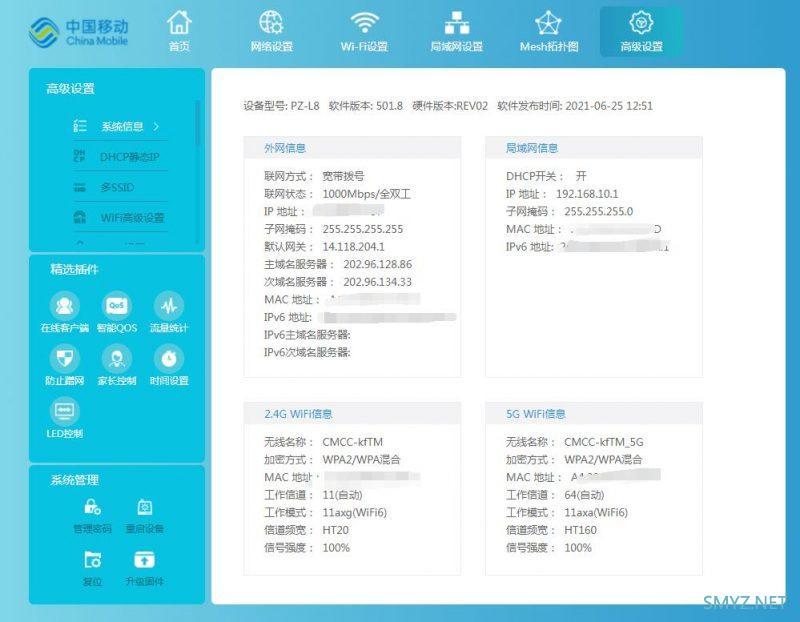

系统界面:

沛喆PZ-L8拆机,中国移动定制机AX3000

运营商送的东西,你觉得不好用就可以卖掉的,觉得够用就留着,没啥好纠结。

若有任何疑问可留言或关注微信公众号smyz-net。
