H3C Magic BH3004家庭智慧无线套装拆机与评测

点此领取京东双11大红包啦

点此领取京东双11大红包,最高6666元

这款BH3004无线套装是厂商给我拆机折腾的。

一、拆机

外包装:

H3C Magic BH3004家庭智慧无线套装拆机与评测

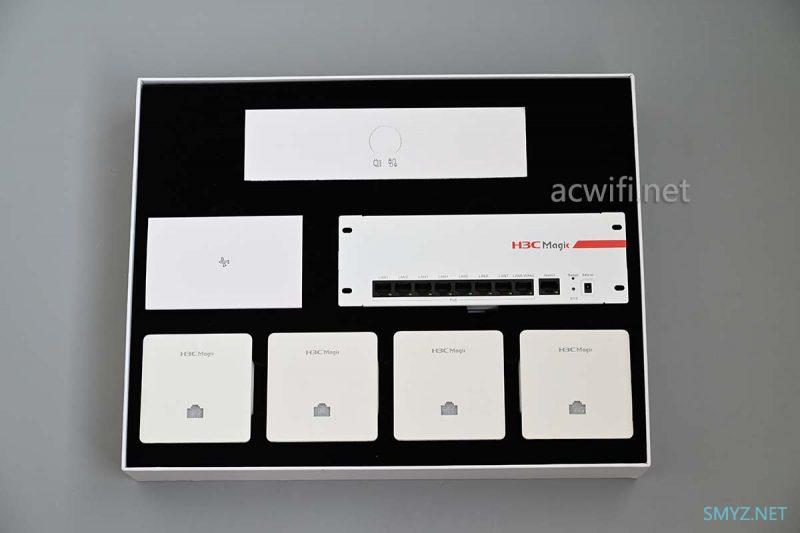

打开包装:

H3C Magic BH3004家庭智慧无线套装拆机与评测

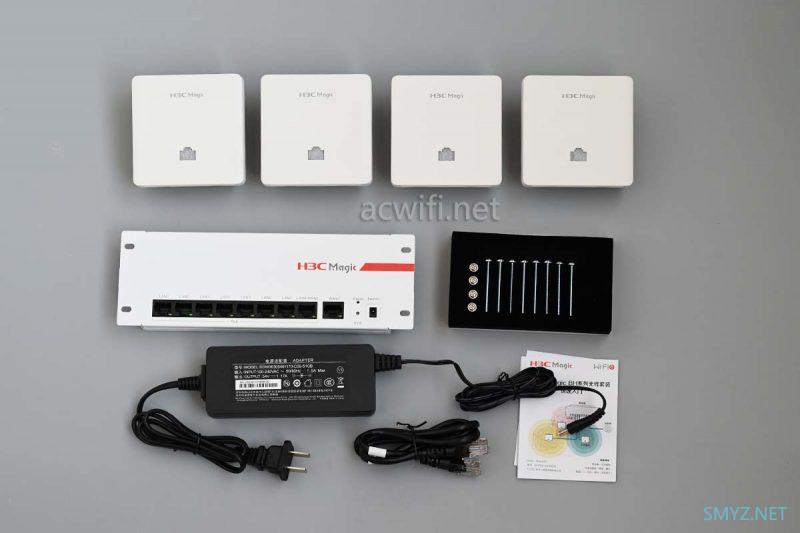

所有东西取出来:

H3C Magic BH3004家庭智慧无线套装拆机与评测

包括:

4个无线AP面板,型号是H3C Magic BA3000L;

1个PoE供电、路由、AC控制器一体主机,型号是H3C Magic BR1008L-HP;

一个电源适配器,输出规格是DC 54V/1.17A;

8颗长螺丝,用于安装AP面板,四颗短螺丝,用于安装主机。

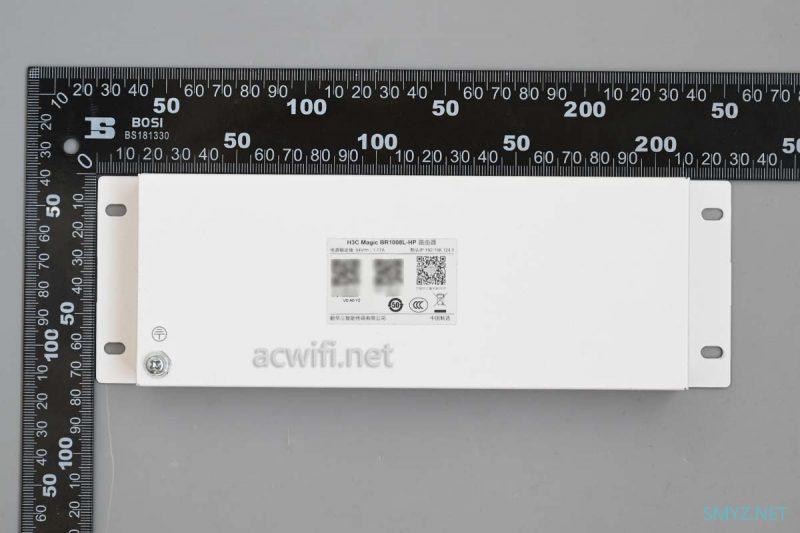

主机尺寸是23x8cm:

H3C Magic BH3004家庭智慧无线套装拆机与评测

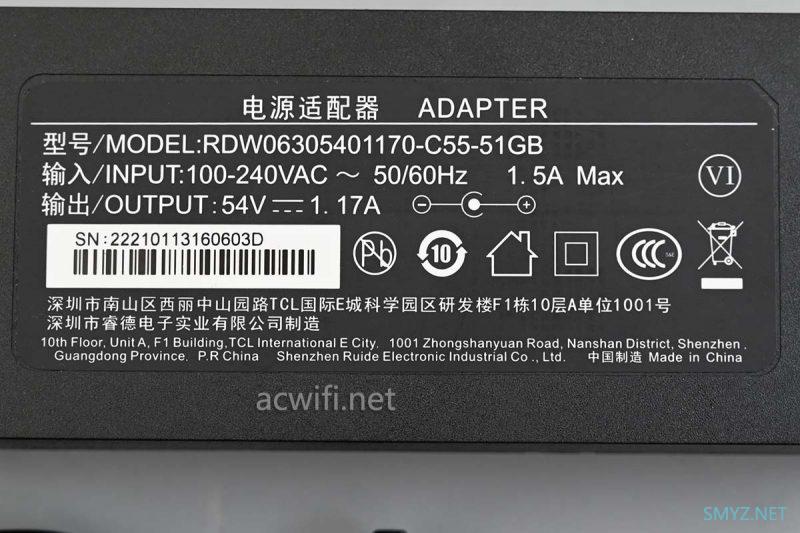

电源输出规格:54V/1.17A。

H3C Magic BH3004家庭智慧无线套装拆机与评测

先拆主机吧。

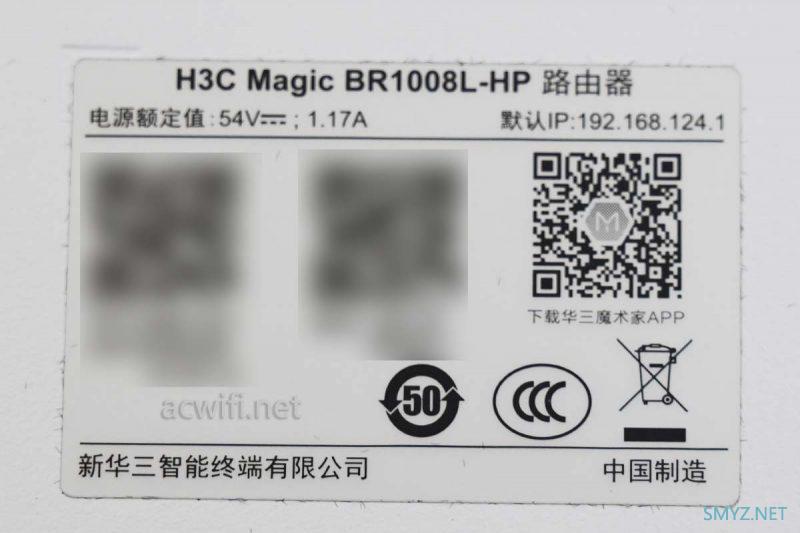

主机背面的标签:H3C Magic BR1008L-HP 路由器。

H3C Magic BH3004家庭智慧无线套装拆机与评测

主机上面一共有9个网口,其中一个WAN口, 一个可做WAN也可以做LAN的网口,七个LAN口,均是全千兆网口。也就是说,它支持双WAN。

H3C Magic BH3004家庭智慧无线套装拆机与评测

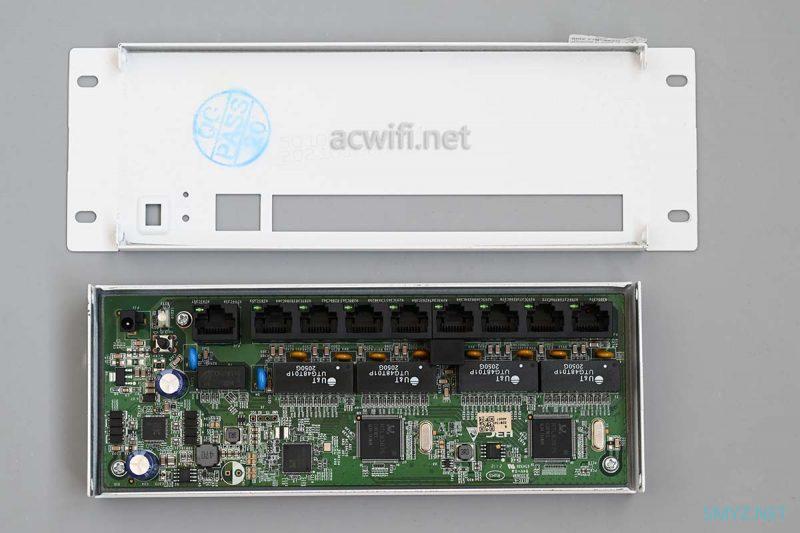

拆开金属外壳:

H3C Magic BH3004家庭智慧无线套装拆机与评测

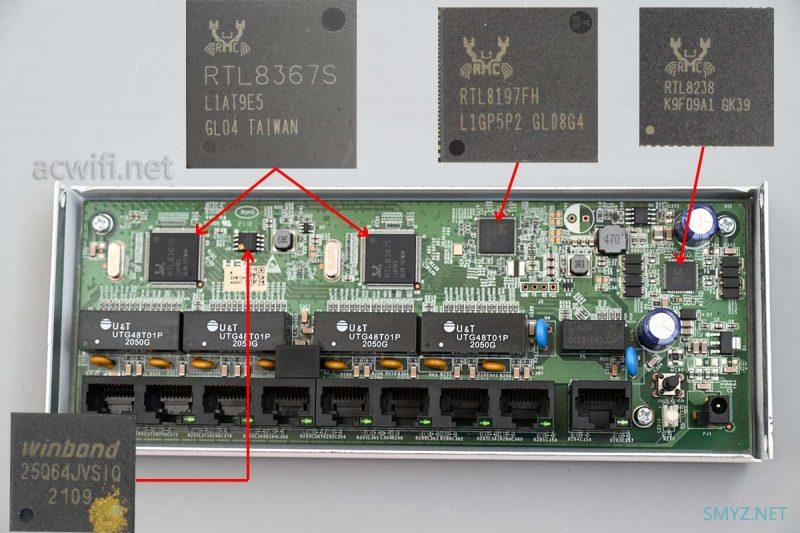

芯片比较简单,有两颗交换芯片RTL8367S,两颗RTL8367S之间有一颗闪存芯片,型号是25Q64JVSIQ,容量8MB。

主控芯片是RTL8197FH,单核1GHz,集成64MB内存。

H3C Magic BH3004家庭智慧无线套装拆机与评测

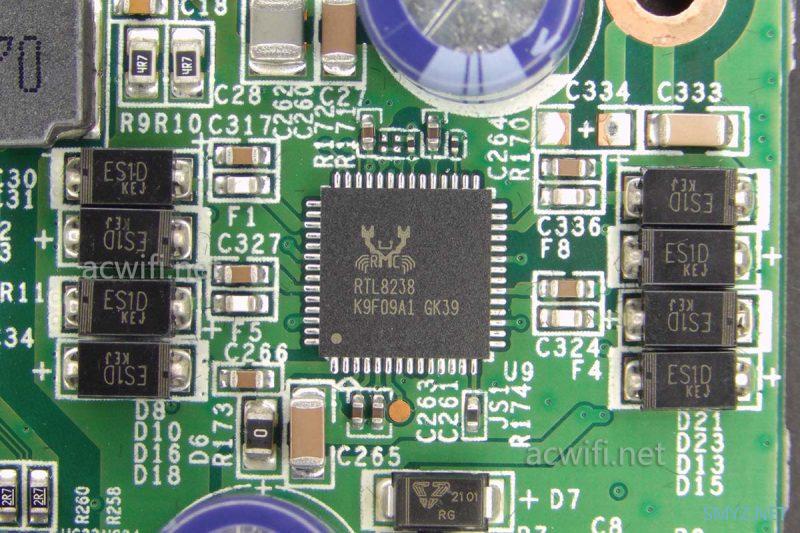

最右边有一颗RTL8238,不清楚是啥芯片,从周边电路来看,跟POE供电有关。

H3C Magic BH3004家庭智慧无线套装拆机与评测

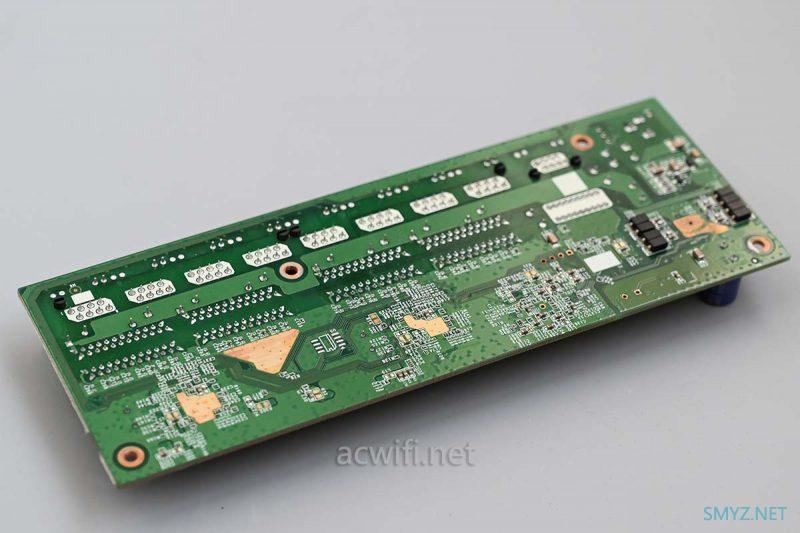

主板背面:

H3C Magic BH3004家庭智慧无线套装拆机与评测

主板背面没啥芯片:

H3C Magic BH3004家庭智慧无线套装拆机与评测

现在来拆AP面板。面板前盖打开:

H3C Magic BH3004家庭智慧无线套装拆机与评测

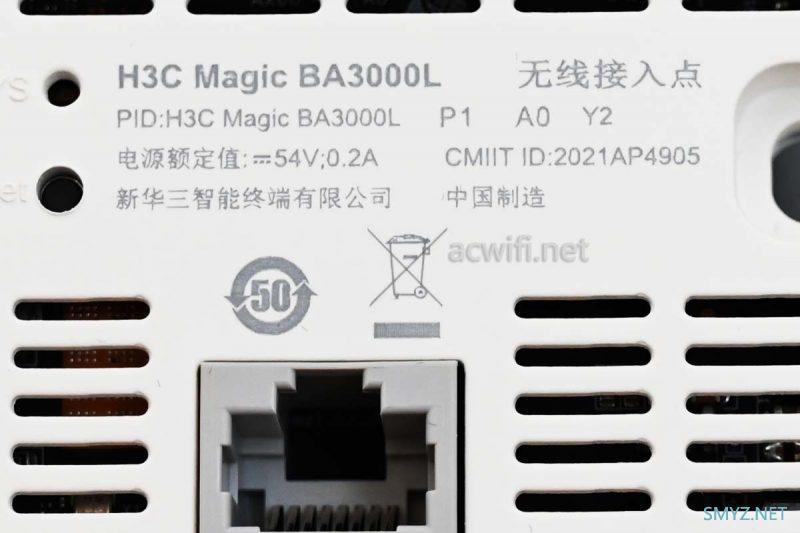

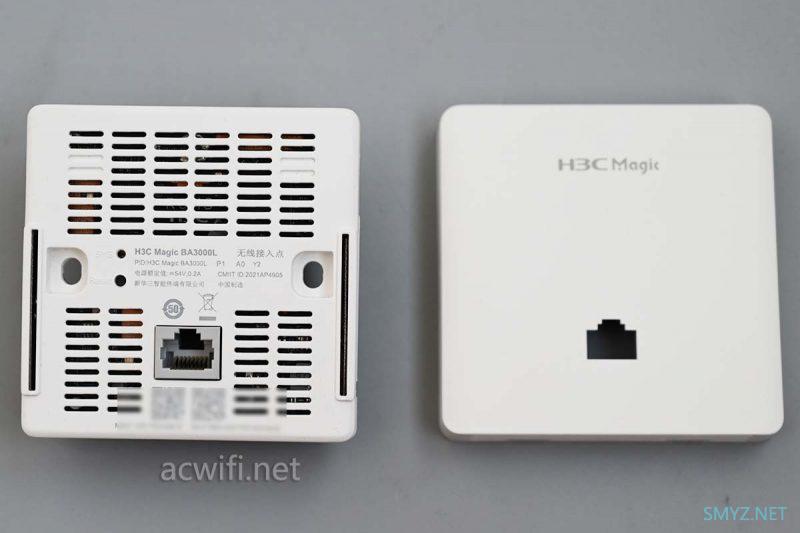

面板上的丝印:H3C Magic BA3000L

H3C Magic BH3004家庭智慧无线套装拆机与评测

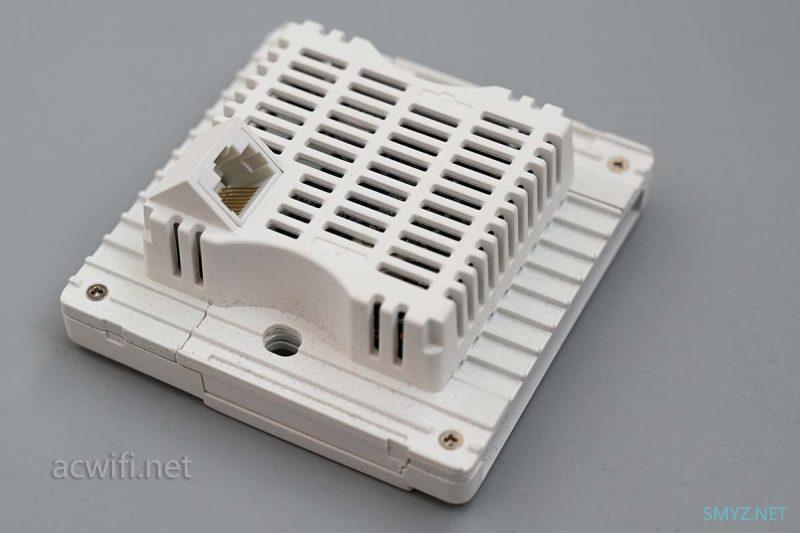

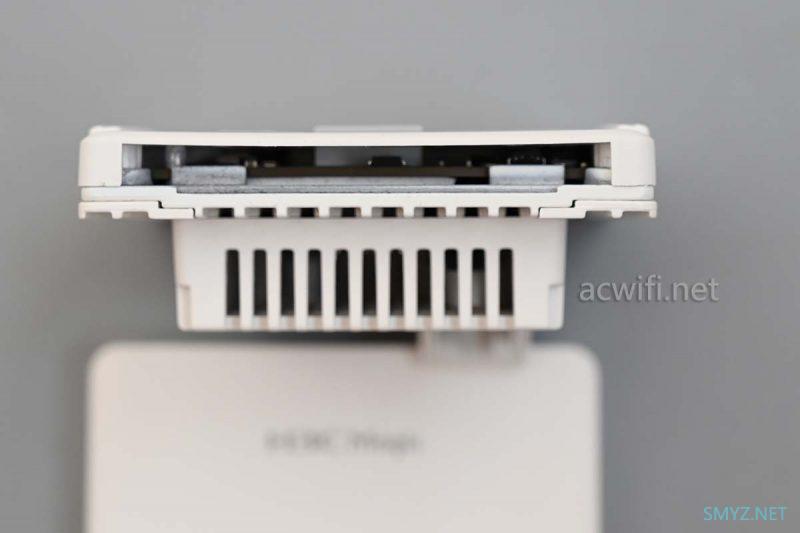

都是散热孔:

H3C Magic BH3004家庭智慧无线套装拆机与评测

H3C Magic BH3004家庭智慧无线套装拆机与评测

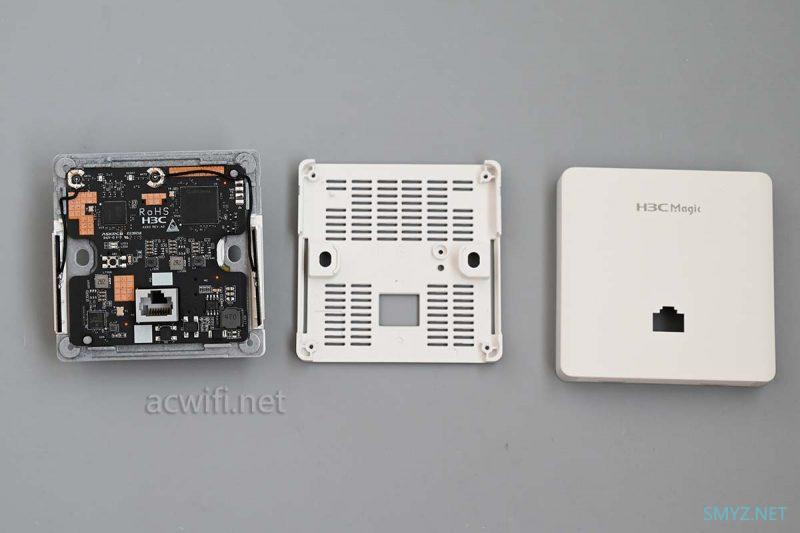

四个角上分别有螺丝,拧下来后分开外壳:

H3C Magic BH3004家庭智慧无线套装拆机与评测

两侧有PCB双频天线:

H3C Magic BH3004家庭智慧无线套装拆机与评测

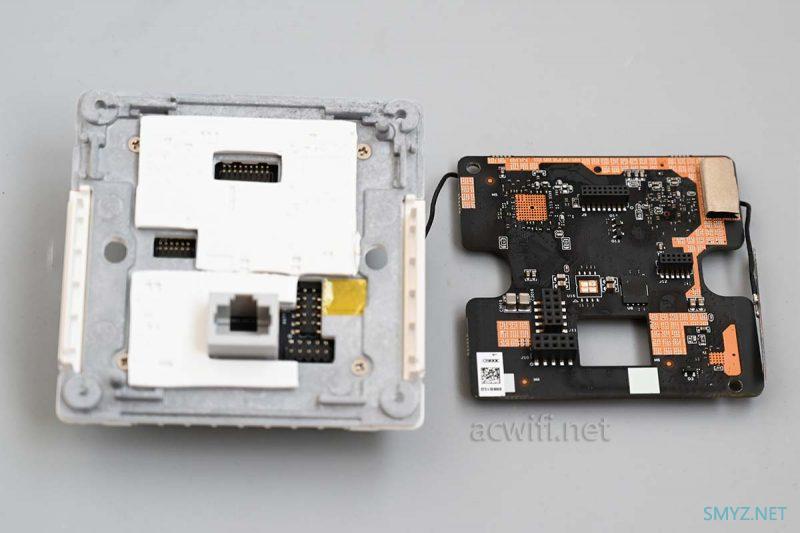

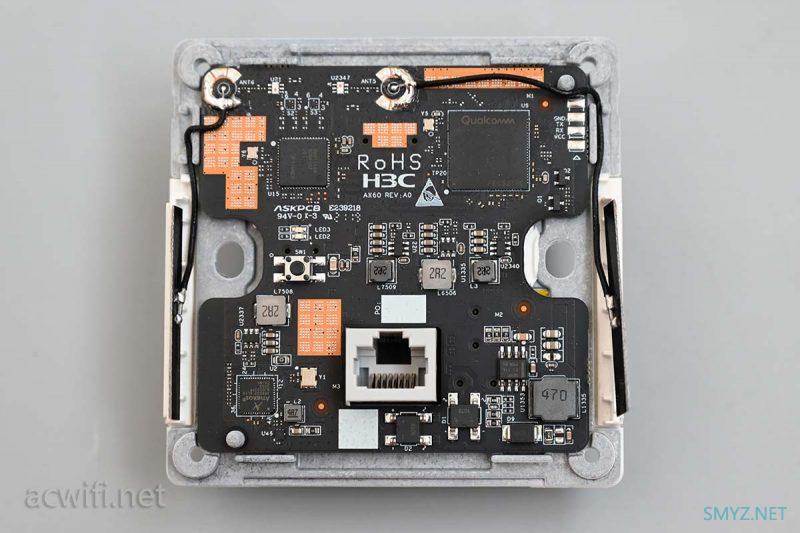

把主板分离出来,

H3C Magic BH3004家庭智慧无线套装拆机与评测

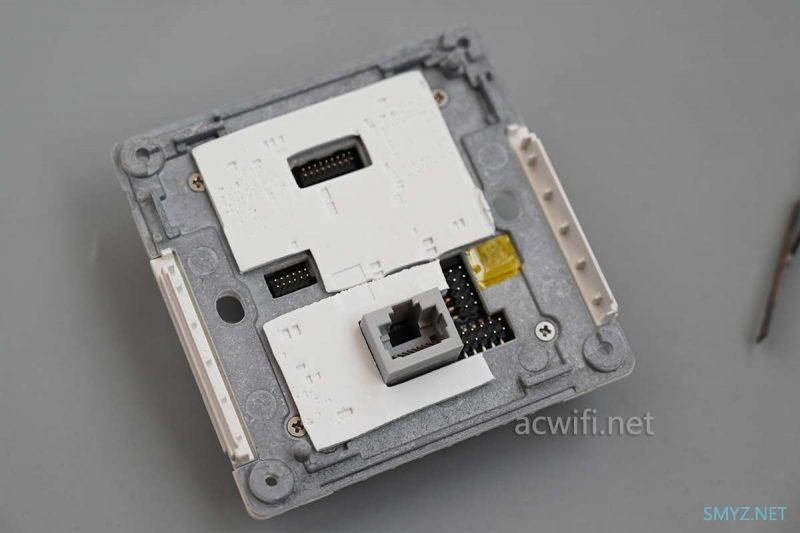

主板底下有导热硅脂垫片,想不到灰色的那一块是铝金属的:

H3C Magic BH3004家庭智慧无线套装拆机与评测

继续拆开:

H3C Magic BH3004家庭智慧无线套装拆机与评测

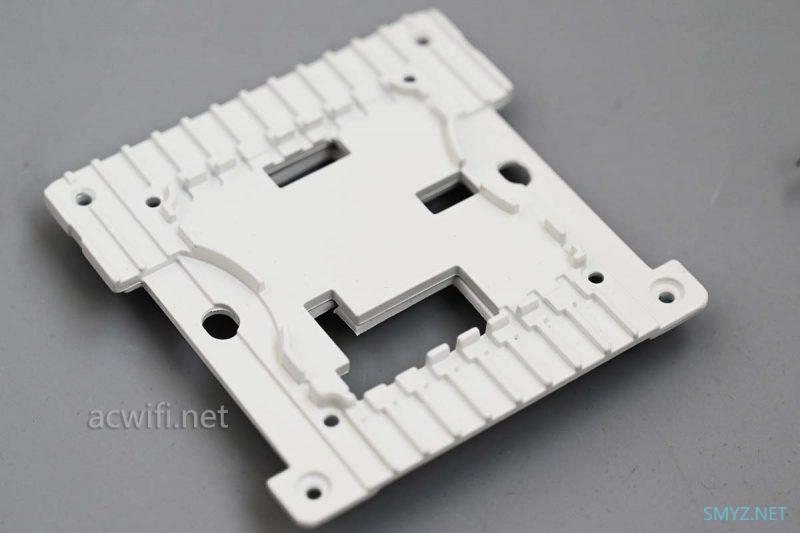

铝板外面喷了白色:

H3C Magic BH3004家庭智慧无线套装拆机与评测

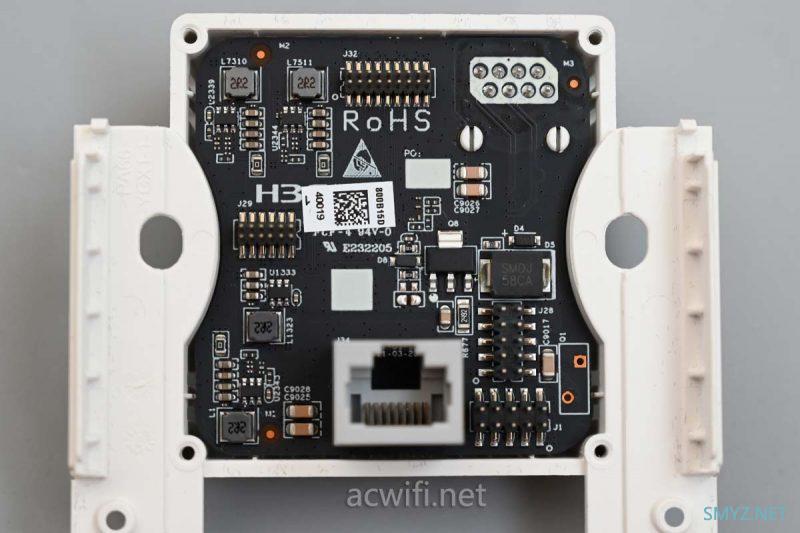

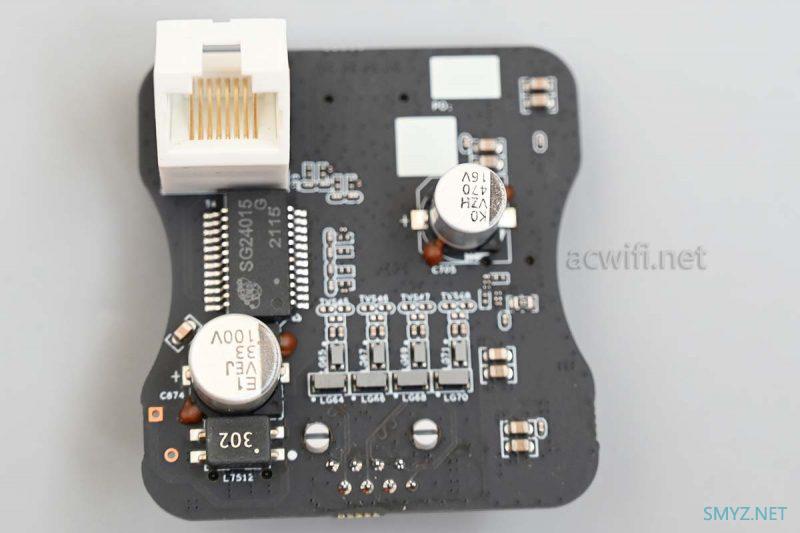

底部的主板是负责供电:

H3C Magic BH3004家庭智慧无线套装拆机与评测

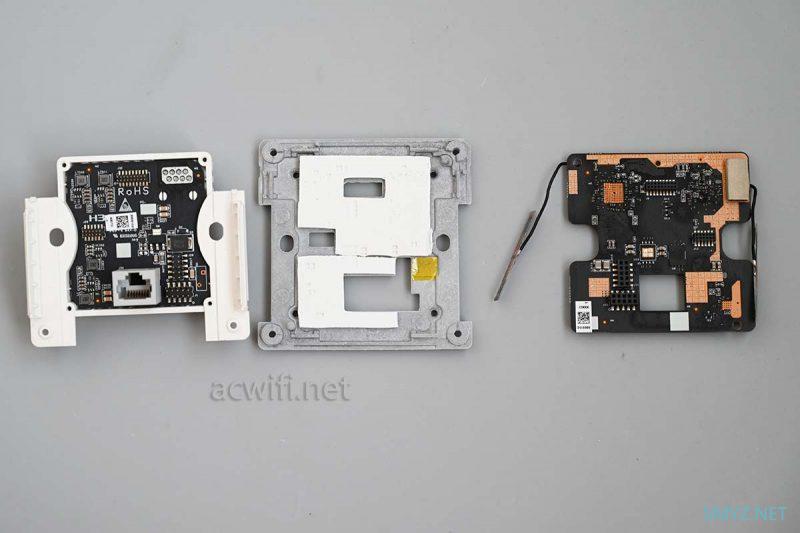

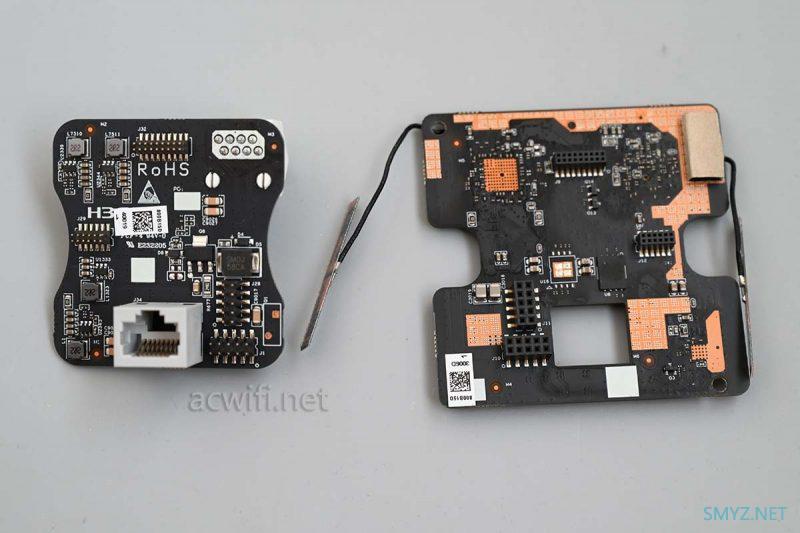

把底部的主板也拆出来,所有东西在这里了:

H3C Magic BH3004家庭智慧无线套装拆机与评测

H3C Magic BH3004家庭智慧无线套装拆机与评测

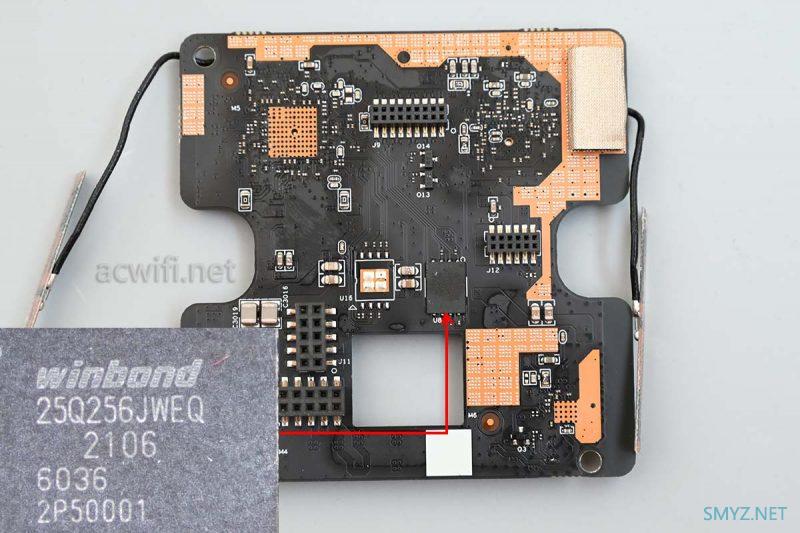

主板背面有一颗闪存芯片,型号是25Q256JWEQ。容量32MB。

H3C Magic BH3004家庭智慧无线套装拆机与评测

电源板的底面:

H3C Magic BH3004家庭智慧无线套装拆机与评测

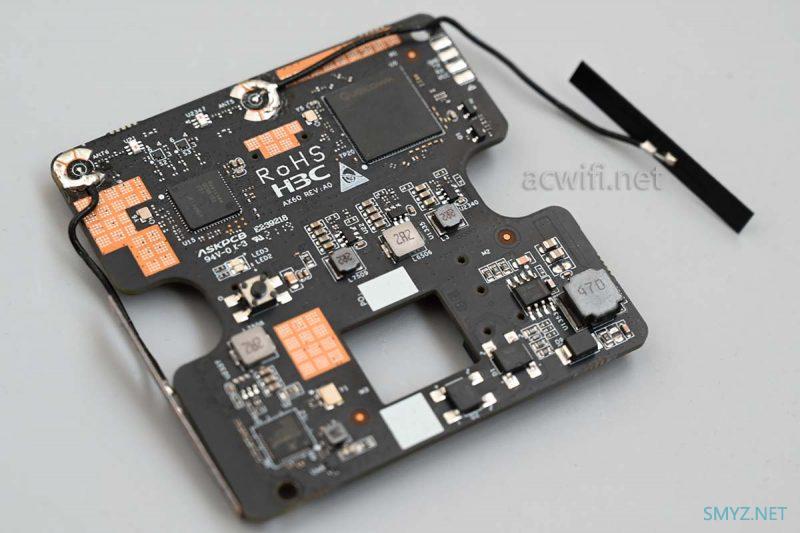

现在来看主板正面上的各芯片型号。

H3C Magic BH3004家庭智慧无线套装拆机与评测

CPU型号是IPQ0509,双核1GHz,集成256MB内存,集成2.4G WI-Fi 6无线,支持2x2mimo,在40MHz频宽下最高速率574Mbps。

H3C Magic BH3004家庭智慧无线套装拆机与评测

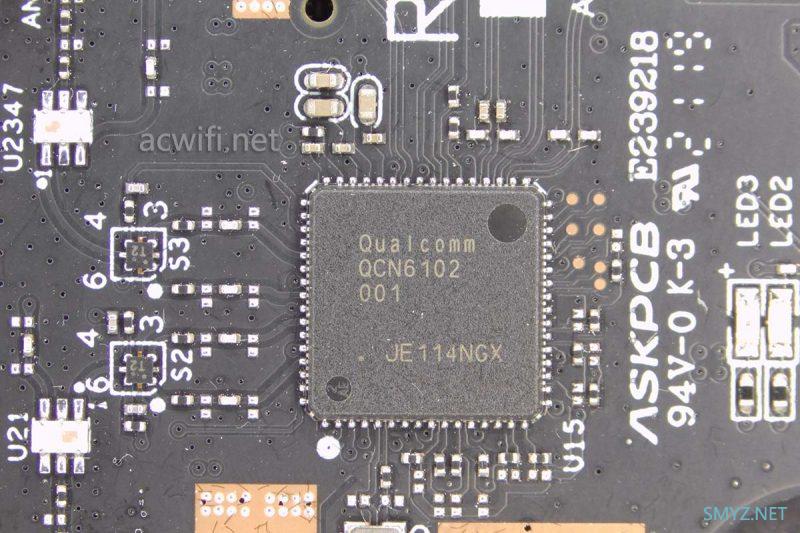

5G无线芯片是QCN6102,支持2x2mimo,在160MHz频宽下最高速率2402Mbps。

点此领取京东双11大红包,最高6666元

H3C Magic BH3004家庭智慧无线套装拆机与评测

5G和2.4G均没有外置独立的FEM芯片。

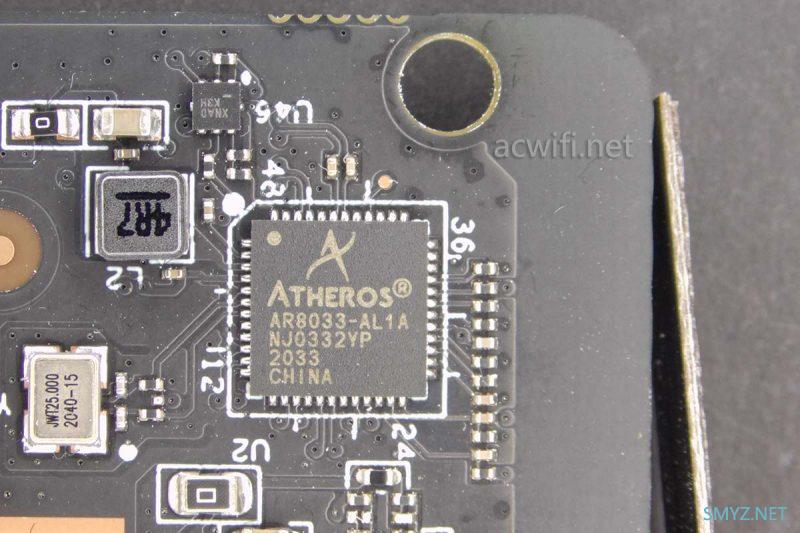

角落有一颗千兆PHY芯片,型号是AR8033-AL1A:

H3C Magic BH3004家庭智慧无线套装拆机与评测

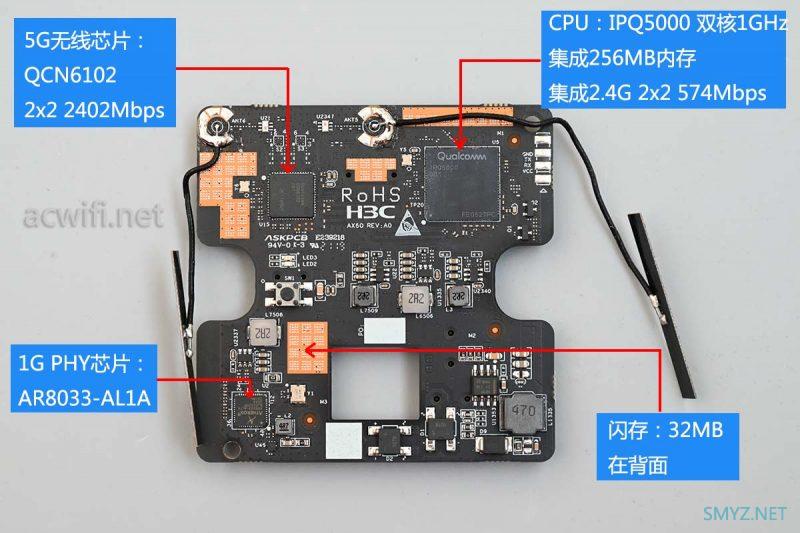

芯片型号汇总图:

H3C Magic BH3004家庭智慧无线套装拆机与评测

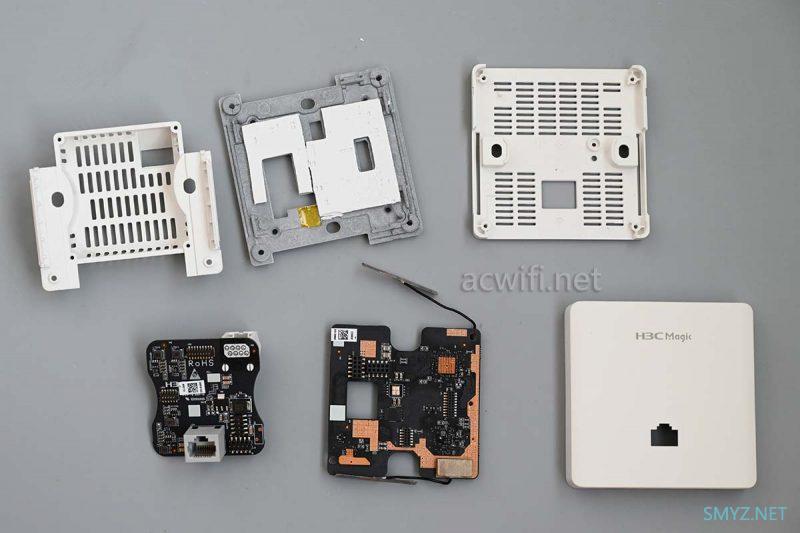

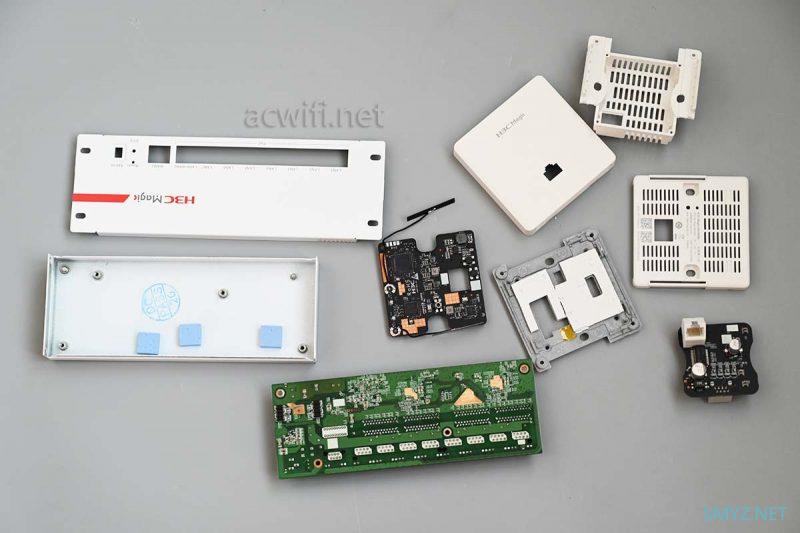

主机和面板都拆完了:

H3C Magic BH3004家庭智慧无线套装拆机与评测

二、简单测试一下AP面板的信号

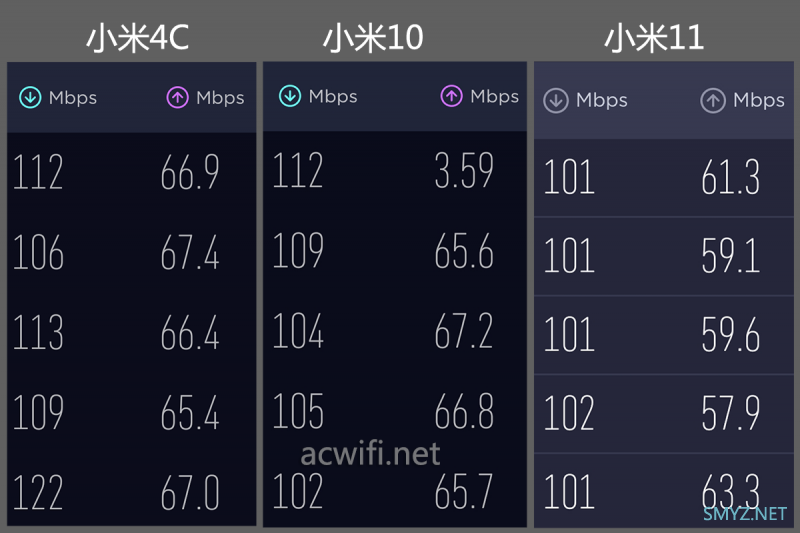

把AP面放在下图中的“WIFI”位置,然后拿三款手机在楼下D点位置进行远距离测速。宽带是电信500兆,PPPOE上网。只测5G,信道44.

结果如下:

H3C Magic BH3004家庭智慧无线套装拆机与评测

这个结果也是意料之中,毕竟没有独立的功率芯片。

然而面板AP并不需要很强的信号。

三、四台面板AP布网后的测速

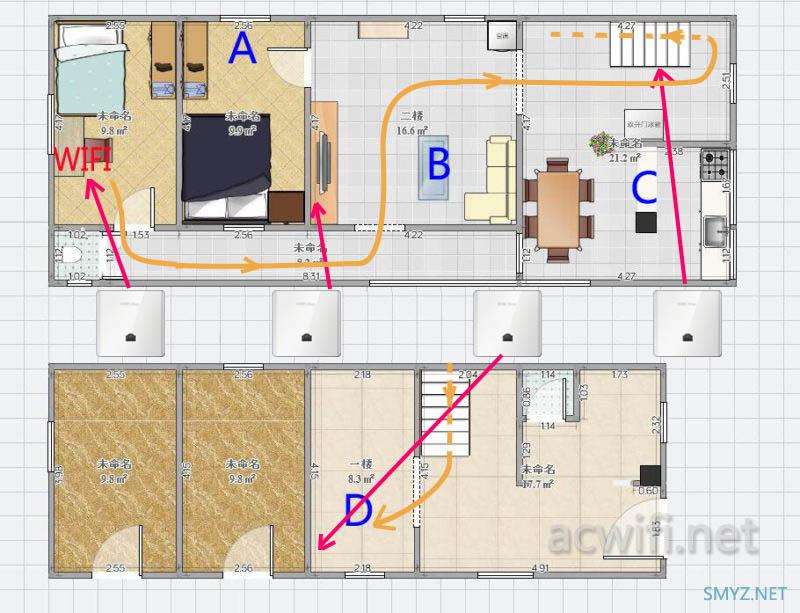

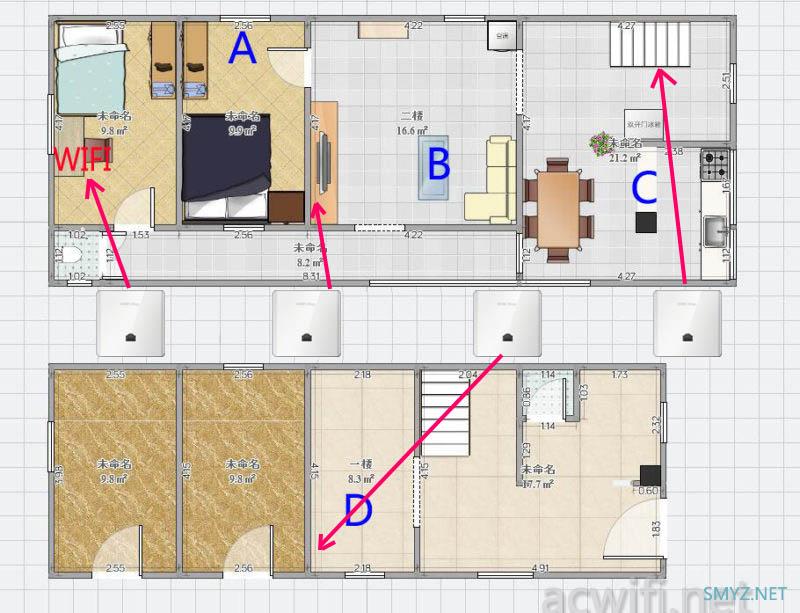

我把四个H3C Magic BA3000L面板AP布置如下图所示:(D点是在一楼)

H3C Magic BH3004家庭智慧无线套装拆机与评测

拿三款Wi-Fi 6手机分别在以上A、B、C、D四个位置进行无线测速。

测试的方式是主机用静态IP方式上网,WAN口连接自建的Speedtest测速服务器的网口。每个位置连续测速6次,取平均值做无线速度的参考。

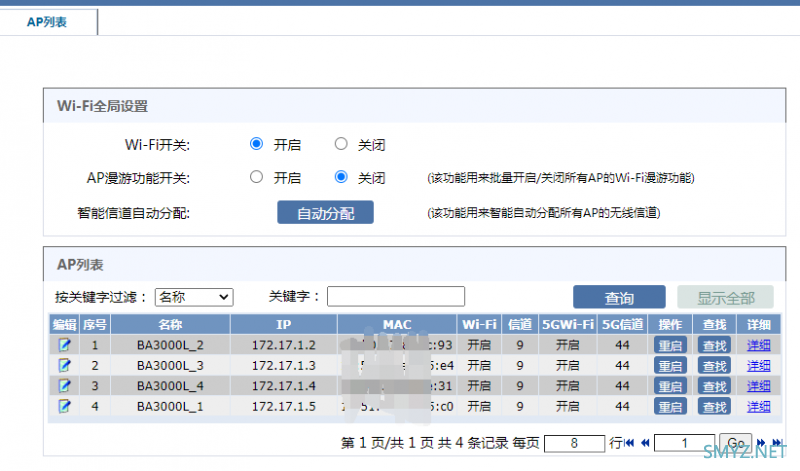

四个AP的无线参数:(2.4G信道是9,5G信道44,开160MHz频宽)

H3C Magic BH3004家庭智慧无线套装拆机与评测

2.4G所有结果如下表格:

H3C Magic BH3004家庭智慧无线套装拆机与评测

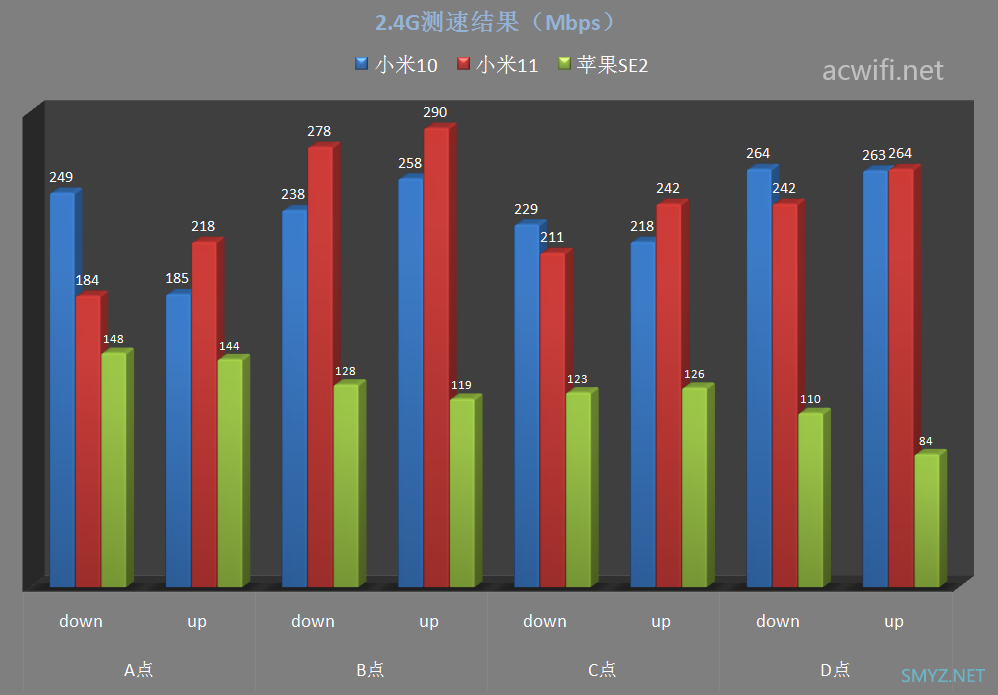

2.4G平均值如下:

H3C Magic BH3004家庭智慧无线套装拆机与评测

每个测速点附近都有一个无线AP,所以呢速度都不会低。

因为苹果手机的2.4G Wi-Fi只有20MHz频宽,所以上图的绿色柱子明显矮一截。小米10和小米11各个位置的2.4G速度超过200兆。

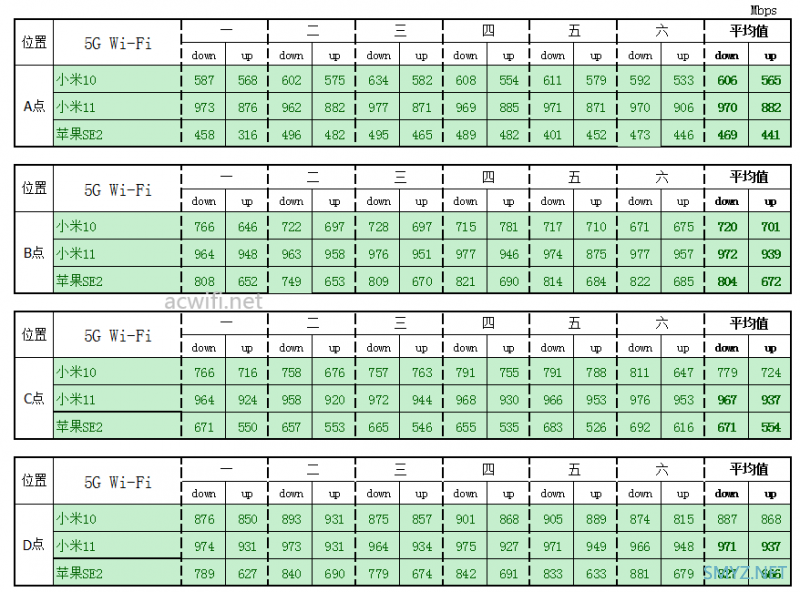

5G测速所有结果如下表格:

H3C Magic BH3004家庭智慧无线套装拆机与评测

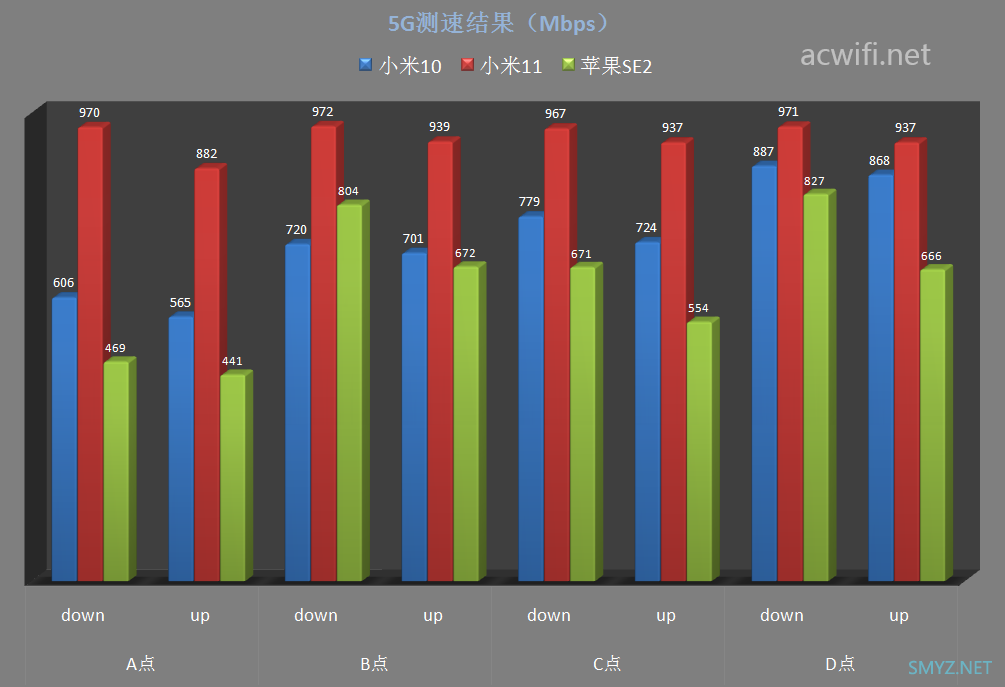

5G平均速度如下图:

H3C Magic BH3004家庭智慧无线套装拆机与评测

A点所在的房间没有放置无线AP,信号是从隔壁传过来的,所以A点可以用作每2个房间放一个H3C Magic BA3000L的参考数据。

小米11支持160MHz频宽,既然隔了一墙的A点位置,也能跑满千兆速度,小米10和苹果SE2手机只有80MHz频宽,相比小米11就明显慢些了,但也有700兆左右的速度。

四、漫游效果测试

漫游效果测试包括两部分,一是用WIFI魔盒这个APP测试看看自动切换的延时,这个切换时间不作准,只供参考 。(安卓的版本呈慢3.12.7,IOS版本是1.4.1)

同样是以上的位置,同样是那三款手机。拿着手机从下图中的“WIFI”往一楼的D点位置走,再往回走到WIFI位置。就是跑一个来回!

H3C Magic BH3004家庭智慧无线套装拆机与评测

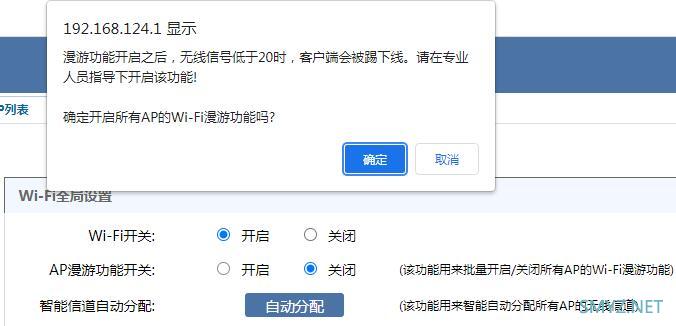

可以开启802.11r协议,在Wi-Fi全局设置里的“AP漫游功能开关”,开启时就会有如下的提示。

H3C Magic BH3004家庭智慧无线套装拆机与评测

开启这后,可以用软件查看支持802.11r、802.11v、802.11k与漫游切换有关的协议了:

H3C Magic BH3004家庭智慧无线套装拆机与评测

不开启漫游开关,默认是支持K和V的,不支持R,因为R可能存在兼容性问题。但我想知道有R与没有R的漫游效果差别,再加上双频合一与不合一只连5G的组合,所以一台手机就有4种测试。

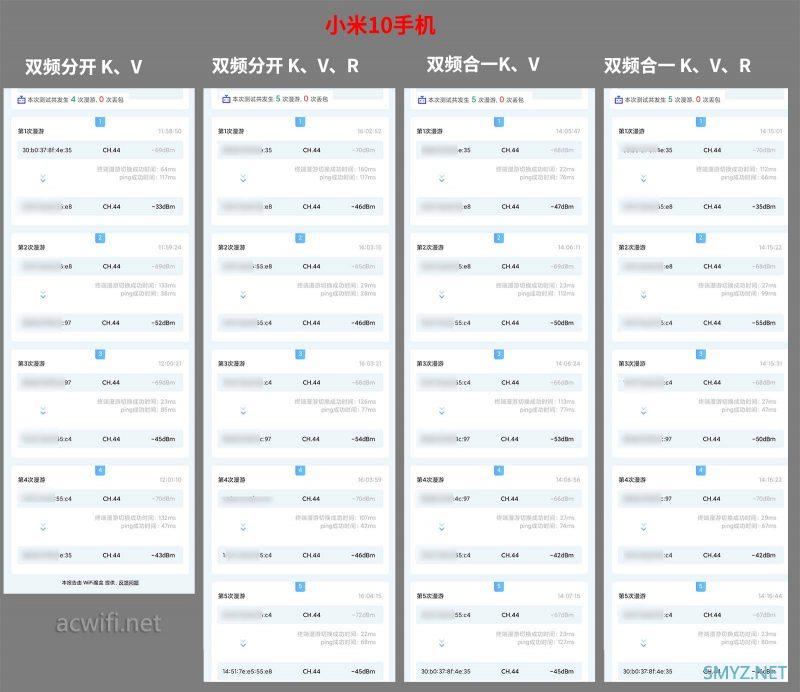

小米10手机的漫游结果,没有丢包:

H3C Magic BH3004家庭智慧无线套装拆机与评测

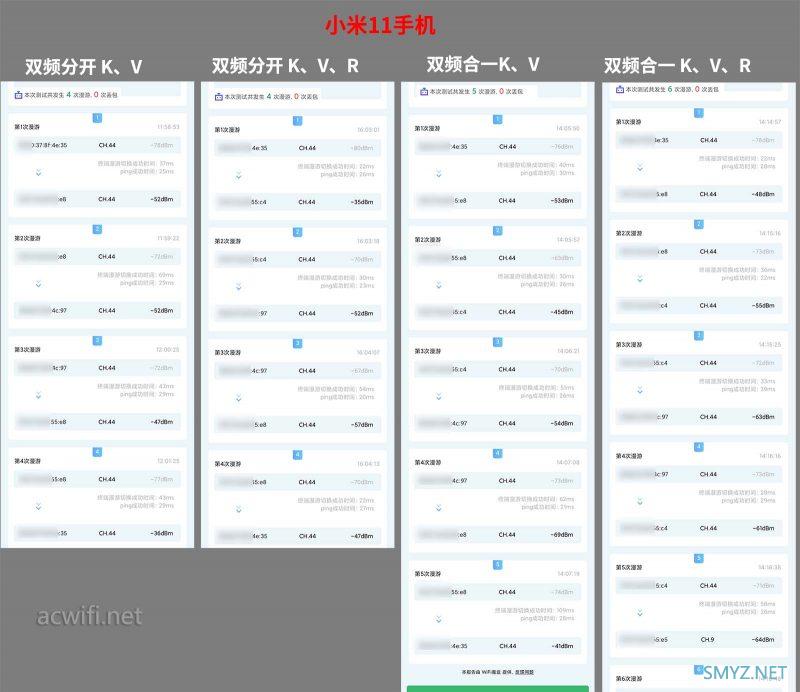

小米11的漫游测试结果,没丢包:

H3C Magic BH3004家庭智慧无线套装拆机与评测

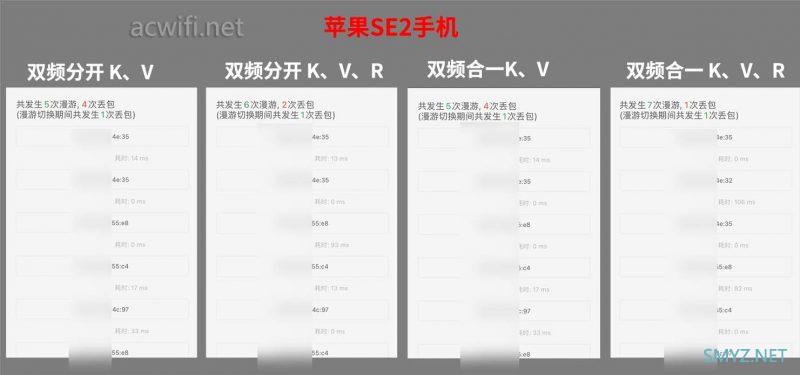

苹果SE2的漫游测试结果,有丢包,但切换耗时都很低。APP的bug吧。

H3C Magic BH3004家庭智慧无线套装拆机与评测

从这款APP的测试来看,有没有R没啥差别。

接下来用王者这个游戏做测试。

一局定输赢,还是使用那三台手机,使用那条来回走动的路由,直到一局玩完为止,主观上统计一下各种节点切换时的游戏画面是否流畅或网络中断。

经过三个帐号几轮的扣分之后测得的漫游结果如下:(王者荣耀游戏体验测试)

H3C Magic BH3004家庭智慧无线套装拆机与评测

所有组合,在各个AP之间游走时,都没有发生网络中断的情况,也没有出现一次“460”。

游戏体验很好的。

好像有没有802.11R都没有影响游戏体验呀,总想找点有没有R的差别出来,继续测吧,用QQ视频通话来测试看看。

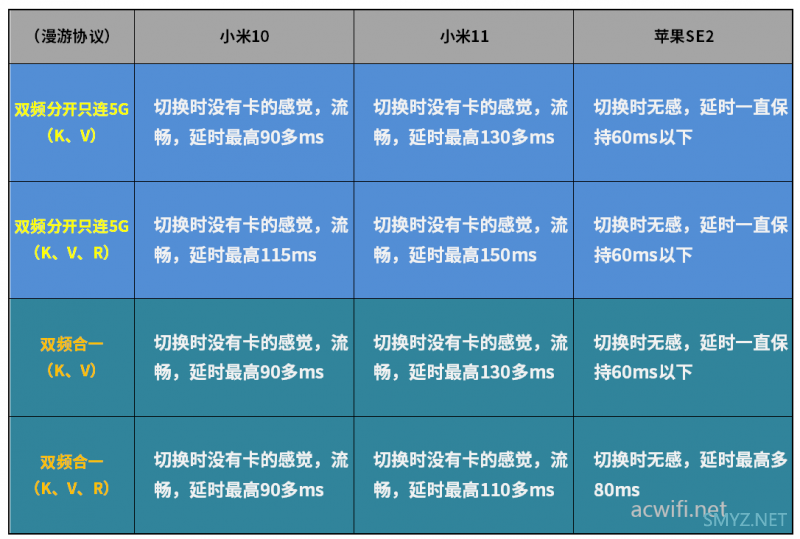

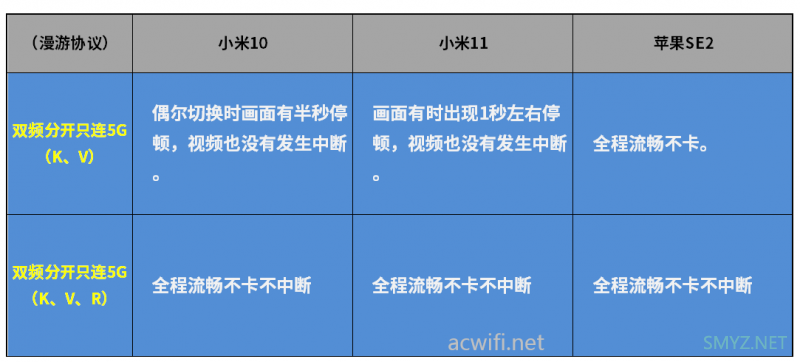

还是用上面的3台手机。结果如下:(QQ视频通话)

H3C Magic BH3004家庭智慧无线套装拆机与评测

有802.11r的支持,在视频通话中的表现还是明显的,苹果手机有没有“R”都一样流畅没卡顿,小米两款手机没有R就会有画现停顿感,但不强烈,最多就1秒左右。

(一个人怎么判断视频通话是否流畅?? 用手电筒对着其中一台手机频闪,拿另一台手机走动做测试,观看屏幕频闪,“一闪一闪亮晶晶,满天都是R、K、V”)

有802.11r是好一些的,没想像中的差别明显。

五、支持纯AC模式

“路由模式:设备既可用来管理AP,又具备路由功能;”


“纯AC模式:设备只能作为AC(AP管理器),用于旁挂管理,不具备路由功能,无法给客户端分配IP地址。”

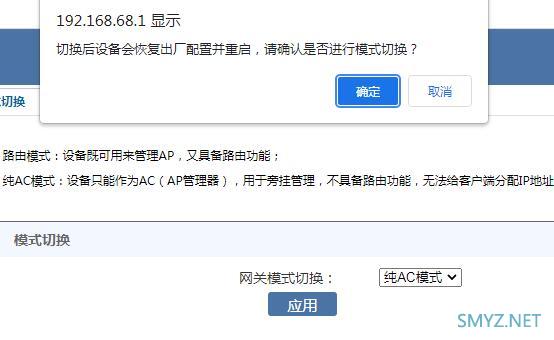

H3C Magic BH3004家庭智慧无线套装拆机与评测

设置纯AC模式会提示恢复出厂设置。重启后这台主机BR1008L-HP就变成了一台纯的AC控制器,没有路由功能,把主路由器的LAN口接到这台“AC控制器”的LAN口上就可以了。这样可以让这套AC+AP搭配自己喜好的主路由来使用。

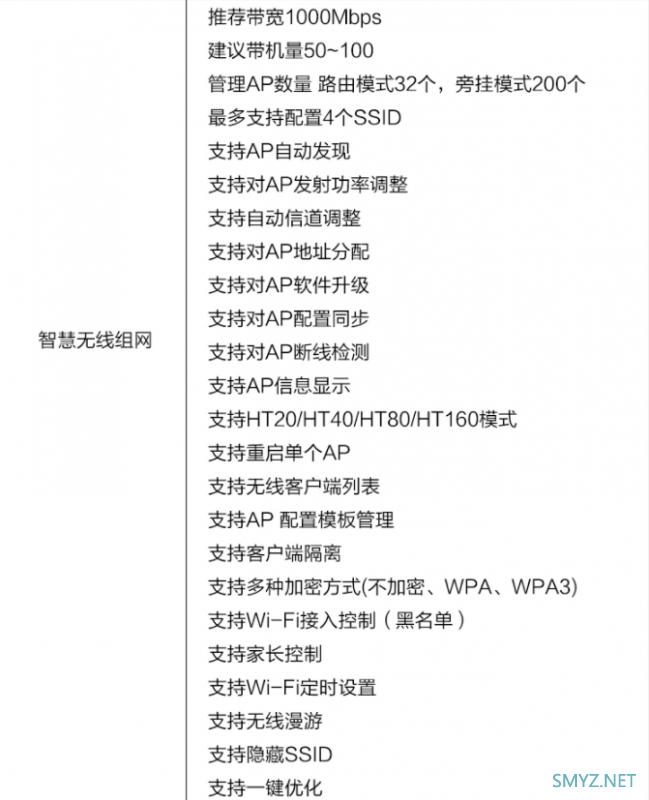

京东商品详情页里说的一些AP功能参数截图:

H3C Magic BH3004家庭智慧无线套装拆机与评测

六、待机功率实测

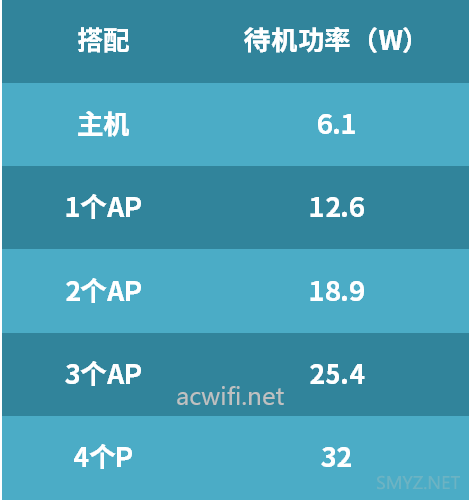

单一台主机连接上网后待机功率6.1W,接上一个AP之后总功率12.6W,接两个AP后功率18.9W,接三个AP后功率是25.4W,4个AP整套待机功率是32W。电源适配器的额定输出功率是63W,接4个AP供电没有压力 。

H3C Magic BH3004家庭智慧无线套装拆机与评测

发热如何?,主机机身外壳是金属的所以不觉得烫,而AP面板的热量产要集中铸铝底壳这块,在实际使用中是紧贴在墙面上的,对用户实际影响不大。

七、50个智能插座同时接入测试

智能插座是2.4G Wi-Fi,测试50个智能设备同时通电后连接单台无线AP面板的情况。看看花多少时间全部连接上,看下是否有久久不能连的插座。

H3C Magic BH3004家庭智慧无线套装拆机与评测

经测试,无论是双频分开,还是双频合一,在打开电源后20秒左右就能全部连接上。

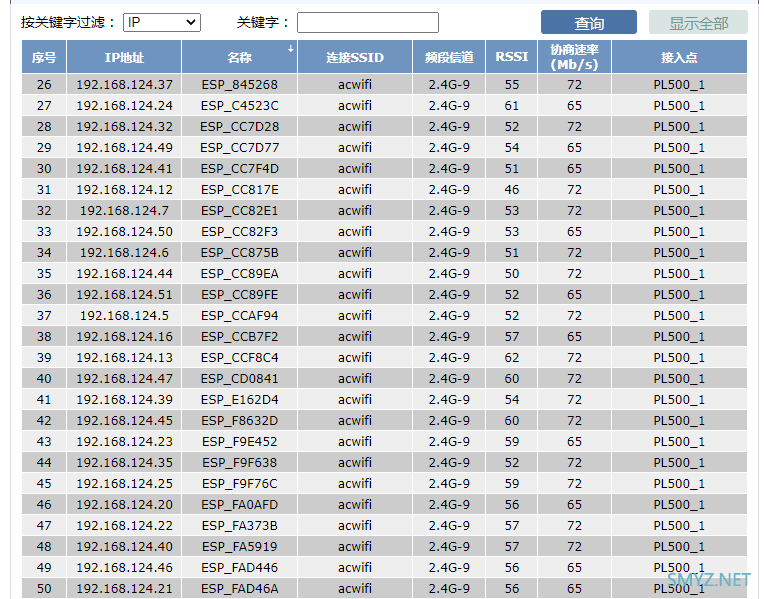

无线设备列表如下:

H3C Magic BH3004家庭智慧无线套装拆机与评测

在智能插座APP上重复地按50个插座的总开关,50个插座都能保持同步完成。

总结:

无线面板AP真是适合每房间放一个,从测速来看,不管在哪个位置,都有比较好的下行速度,关键是上行速度也很快。在漫游测试里面,游戏和视频通话在切换时的体验都不错,没有中断的现象,而不开启802.11r,当进行视频通话(多个AP面板之间来回走动)会有一点提升。可以支持双WAN、支持纯AC模式,等于桥接模式了,可以整套接入到主路由下组网使用。

华三(H3C)BH3004京东购买链接

若有任何疑问可留言或关注微信公众号smyz-net
