小米路由器AC2100拆机

小米商城10元预定了小米AC2100无线路由器,20号付了尾款,21号还没发货,看京东有卖,退款之,在plus会员里领了10元优惠券,229-10到手,比小米商城还便宜了,多亏了你不发货,不然我省不了这10块钱。

不管哪家出的只要是AC2100这个无线速率规格,99%是MT7603+MT7615N(TP用MT7611N)。这是我说的!有不许朋友被小米的方案误导了,误会了是有外置独立功能,这也是小米非常惯用的伎俩,在上一次小米4A千兆版也是这样。方案中有这一句”集成6路信号放大器“。但你又不能说小米说错了,它说得没有错。我只能说小米狡猾。

小米路由器AC2100拆机

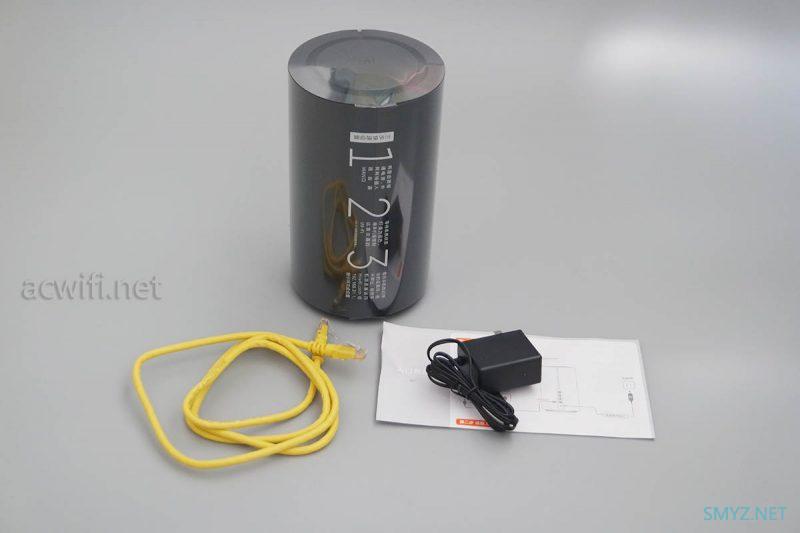

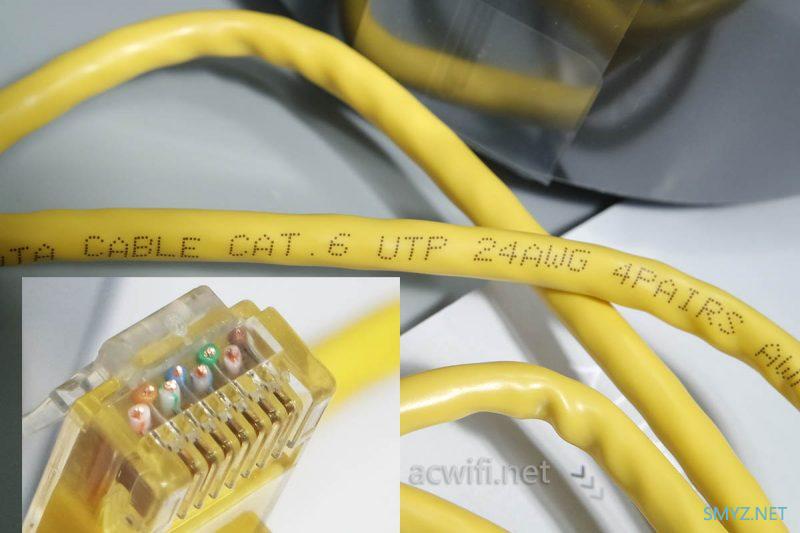

配件有一根网线,网线外皮标注cat 6,六类线,水晶头分两下两排,是六类水晶头,但线材规格是24awg(应该用23awg),整根网线的质感比较柔软,不偏硬,不知里面是否有十字骨架。但它只是一根短的网线,不用强求太多,跑万兆不是问题。少见有配件是双绞六类网线的!

小米路由器AC2100拆机

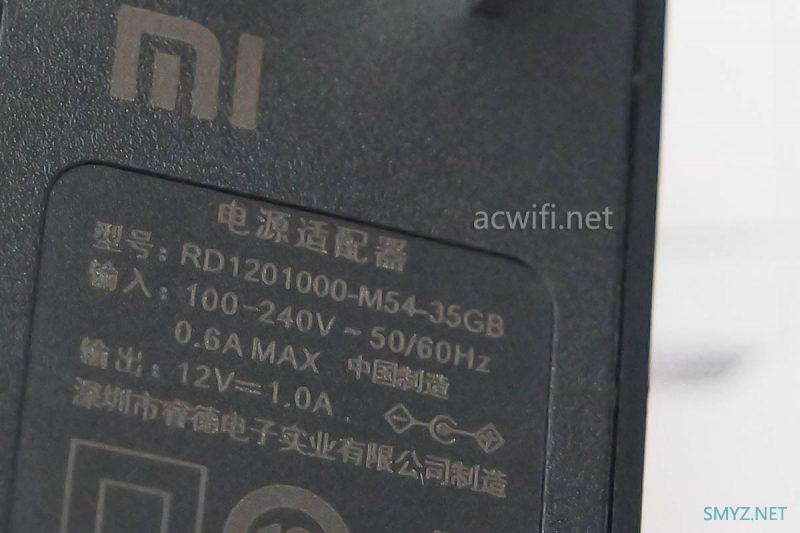

电源比较小气只给了12/1A。

小米路由器AC2100拆机

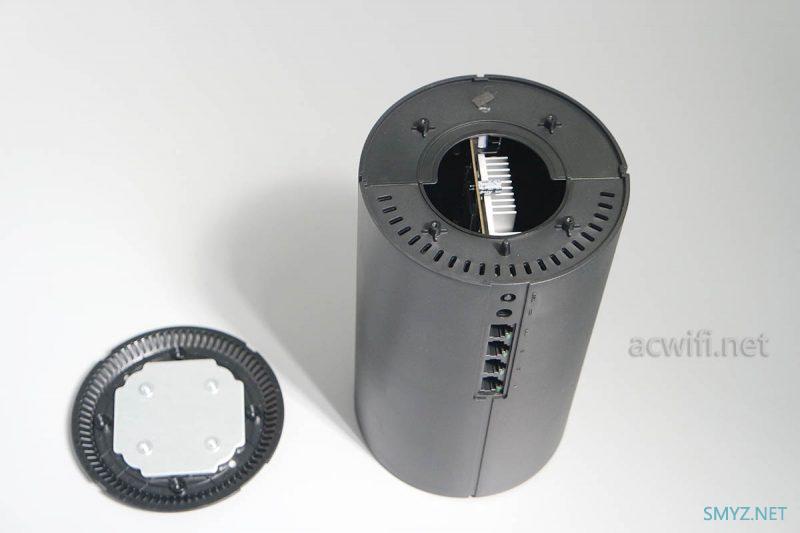

开拆,先从底部开始,一圈脚垫撕下,就可以看见四颗螺丝:

小米路由器AC2100拆机

底部的金属绝对是配重吧,我说的。因为它没有接触电路板上的元件。而且是铁的,铁定是铁。

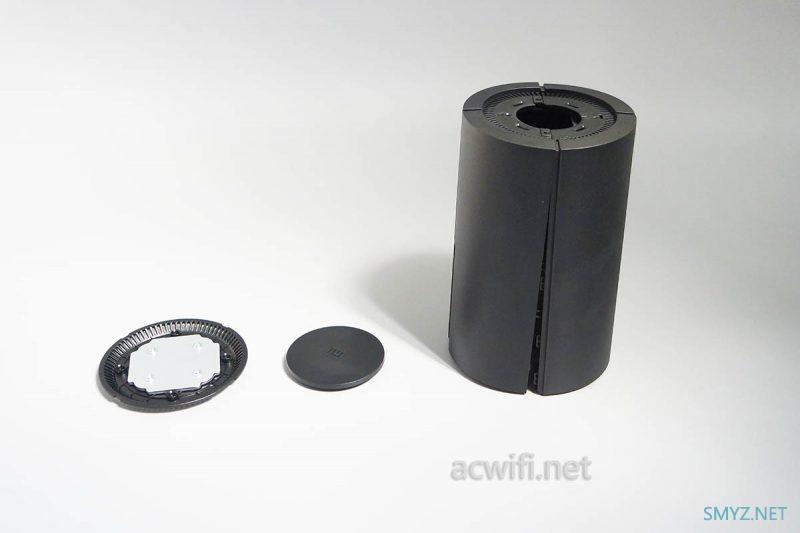

当我使劲分开圆柱体的两边时,才发现顶部也是有螺线的,要取下顶部的圈圈。

小米路由器AC2100拆机

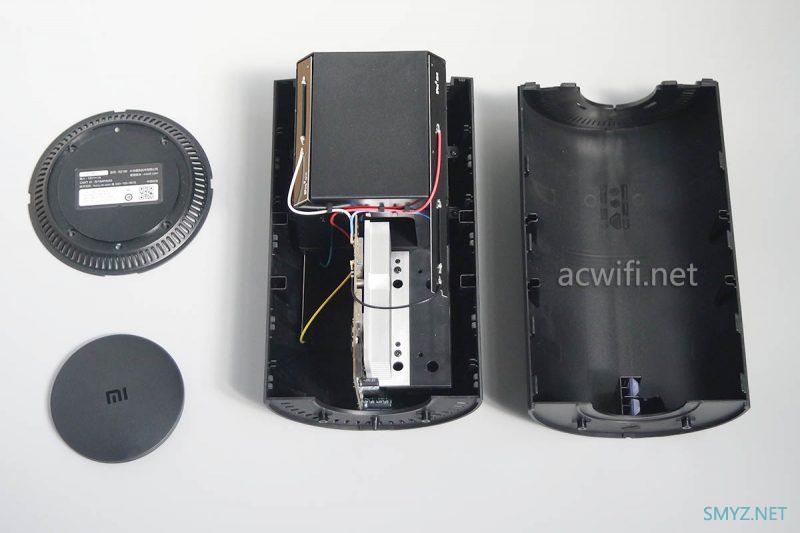

拆开了,可以看见主板,整个机身的高度,一半是天线结构占去了,另一半高度是主板。

小米路由器AC2100拆机

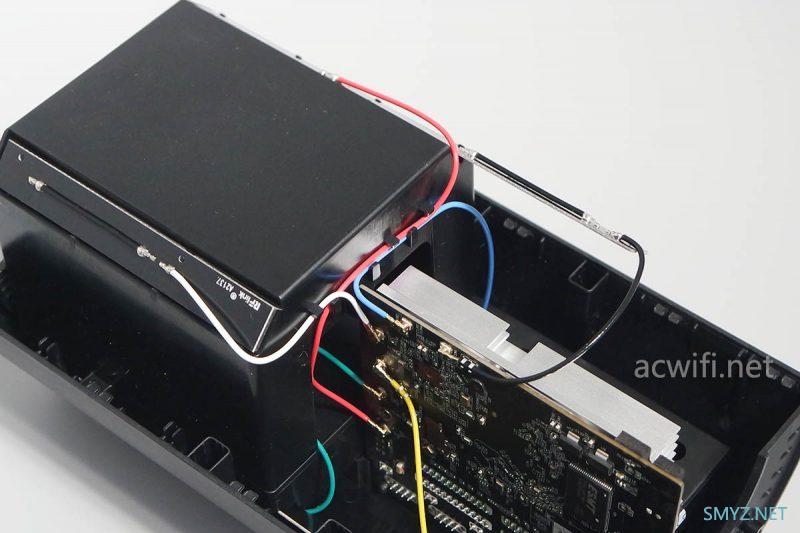

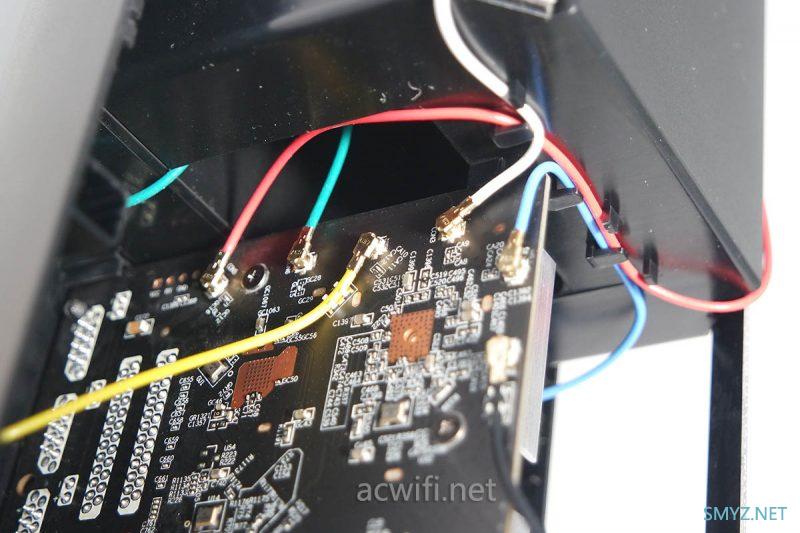

拆机前先卸下天线接头,拍个照留个顺序的记号:

小米路由器AC2100拆机

一共有6根天线馈线,AC2100的规格,2.4G是2x2mimo 300Mbps,5G是4x4mimo 1733Mbps,2根2.4G和4根5G。内置的PCB板天线有四条,有2条短,2条长,长的是2.4G和5G共用。

小米路由器AC2100拆机

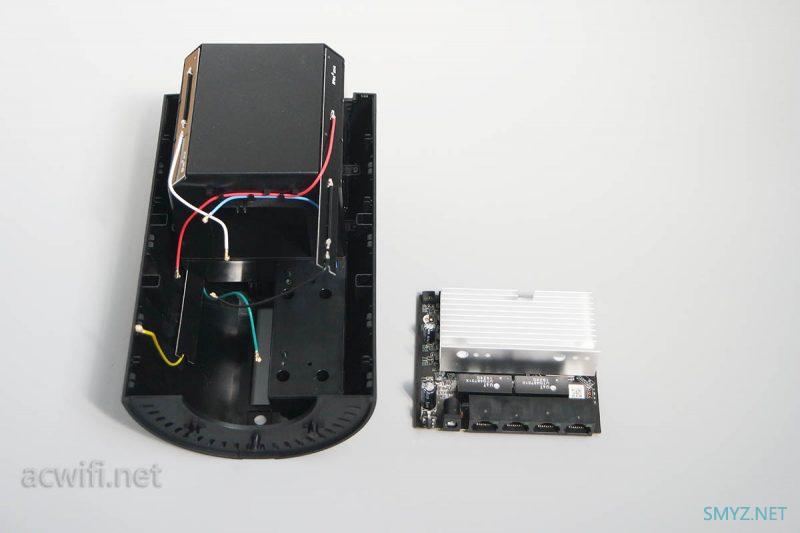

拆螺丝,取出主板来:

小米路由器AC2100拆机

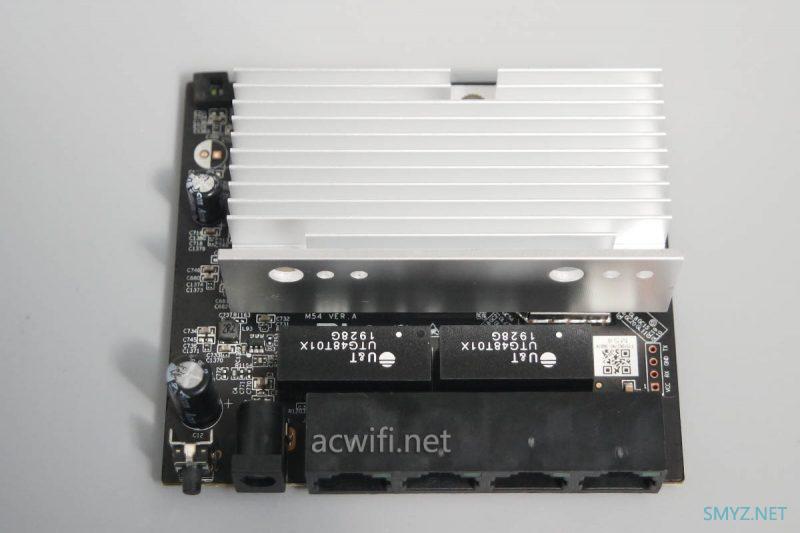

主板正面:

小米路由器AC2100拆机

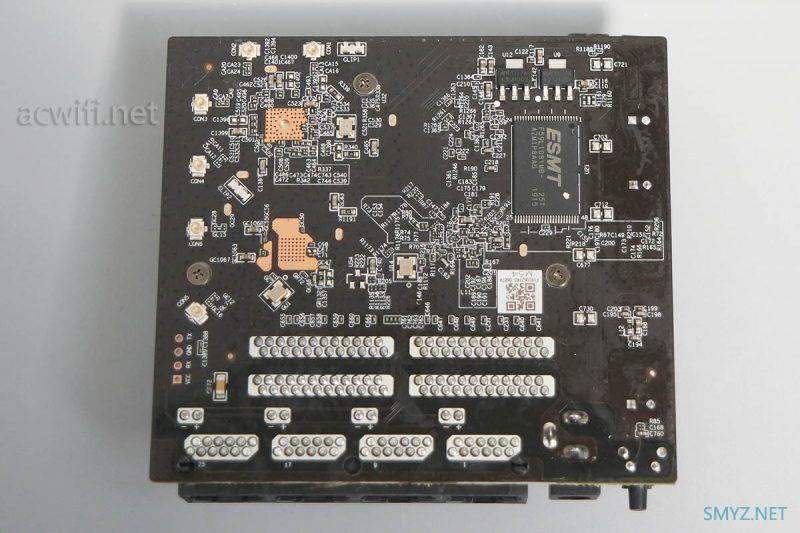

主板背面:

小米路由器AC2100拆机

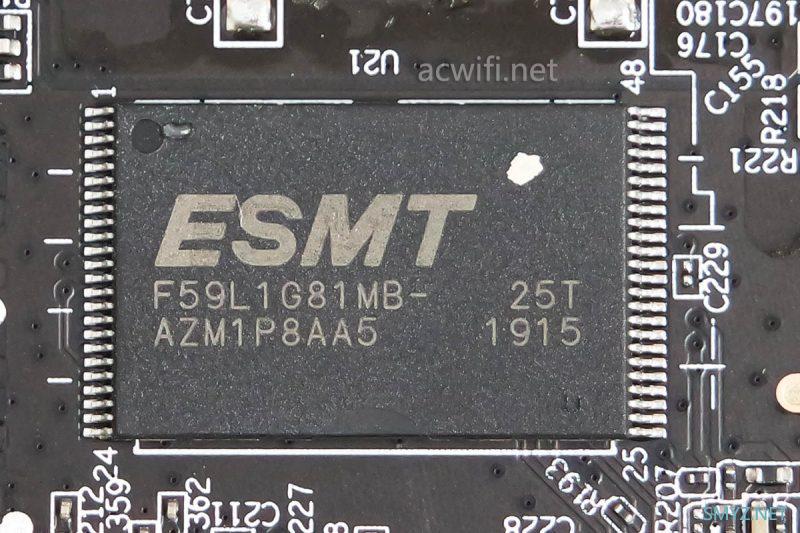

背面有一颗闪存芯片,型号是:F59L1G81MB,容量128MB。

小米路由器AC2100拆机

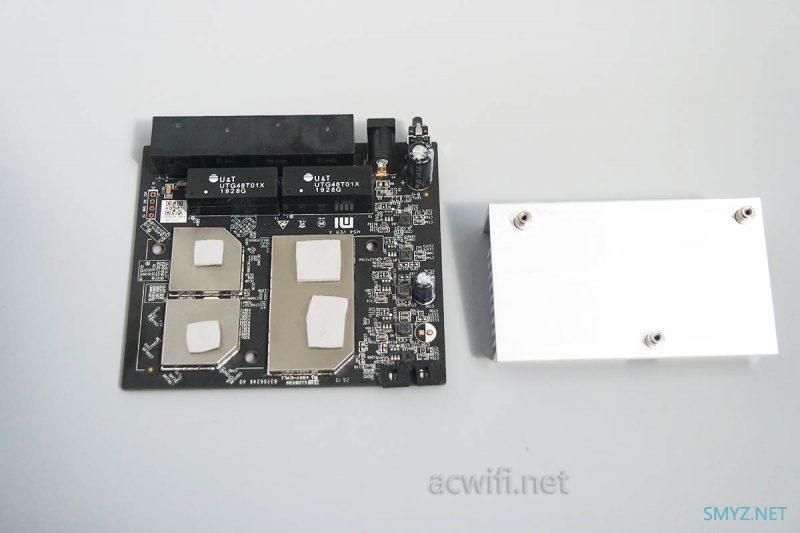

取下大片的散热器:

小米路由器AC2100拆机

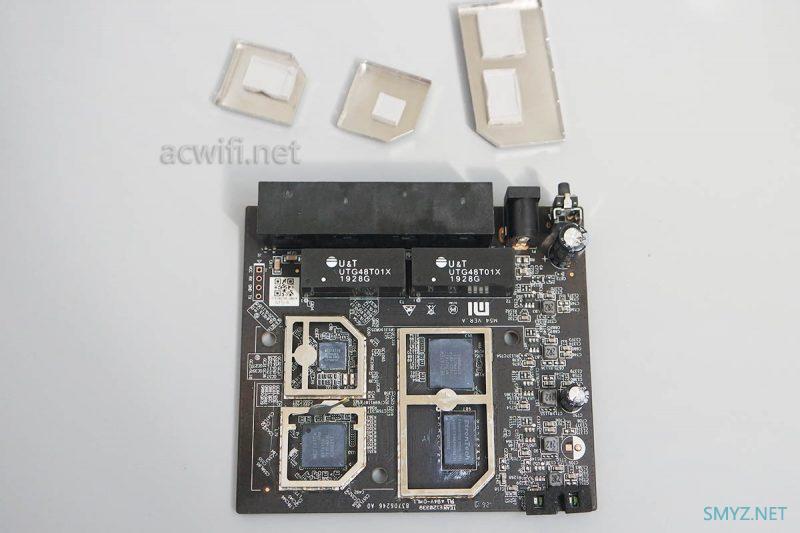

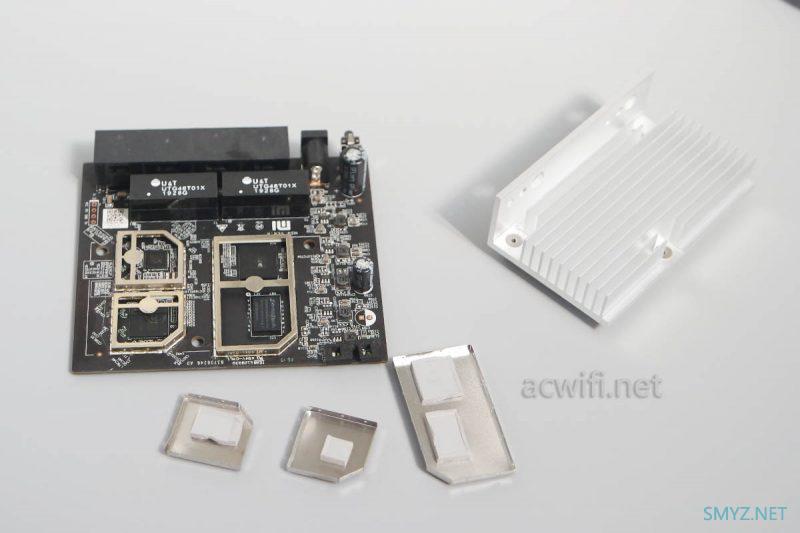

掀开屏蔽罩:

小米路由器AC2100拆机

有些人,你们所期待的功放芯片呢?

小米路由器AC2100拆机

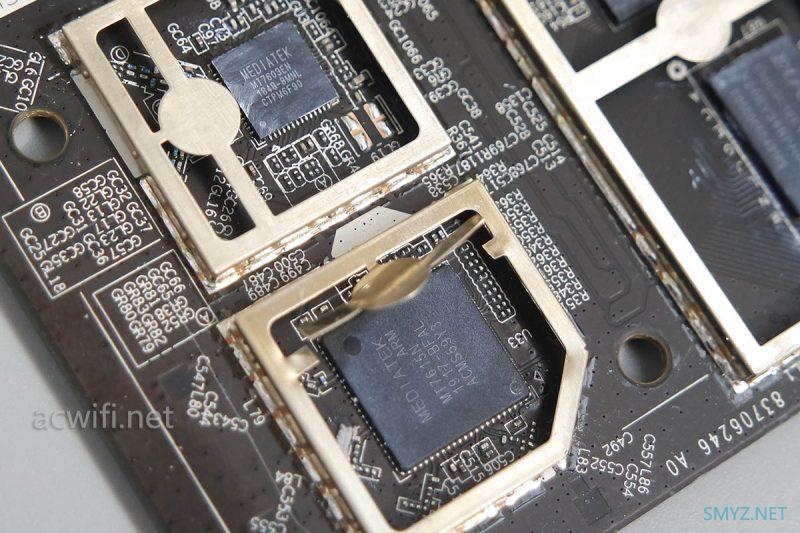

没有外置功放,就省了许多描述了,5G芯片上的铁片有点挡住了型号,我把它剪开了,为了能让大家看清楚完整的型号。

小米路由器AC2100拆机

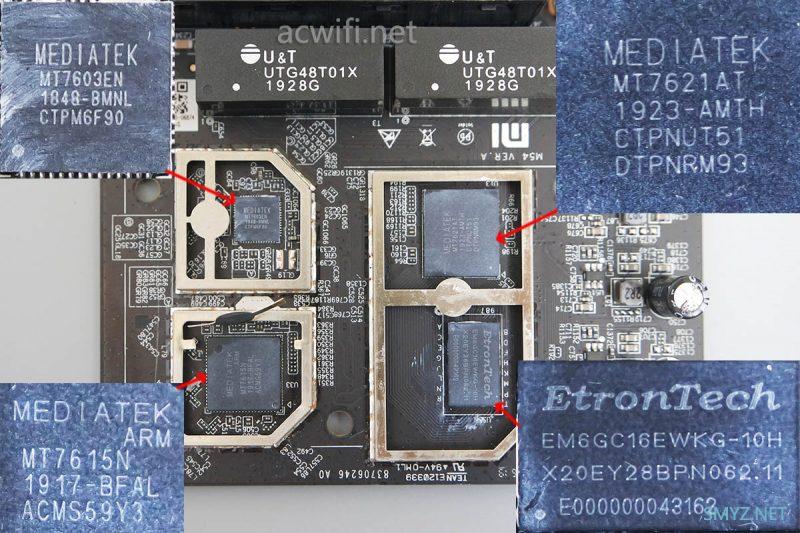

各芯片型号:

小米路由器AC2100拆机

CPU是MT7621AT,双核880MHz,2.4G芯片是MT7603EN,5G芯片是MT7615N,支持MU-MIMO,小米路由pro的5G也是用它。内存型号是EM6GC16EWKG-10H ,钰创DDR3 128MB。

小米路由器AC2100拆机

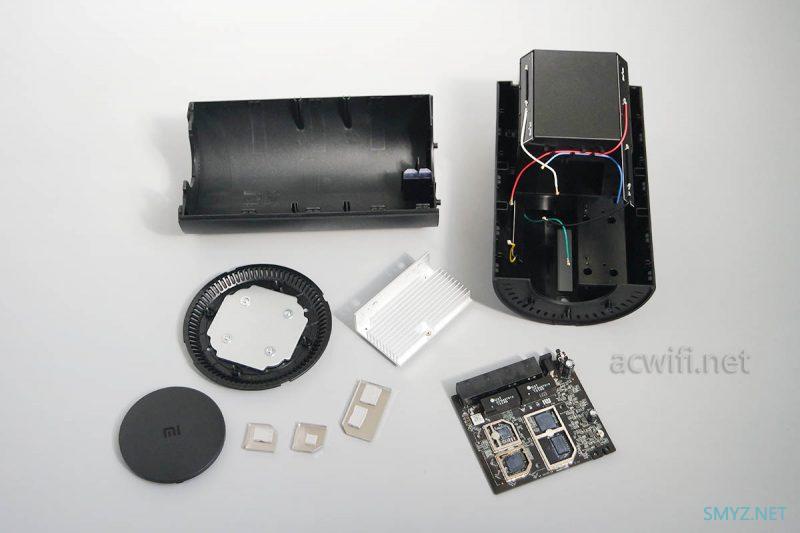

这款小米AC2100无线路由器(不是迷你版的空气净化器)除了没有外置功放芯片,229元的价格,有金属屏蔽罩还有真的散热器,也有假的散热器,不算贵也不算便宜。要等测试它的5G表现才能作定断好与不好!

小米4/4A系列,小米3G这些AC1200,同样是没有外置独立功放,但它们用的5G芯片是MT7612EN,而这款小米AC2100用的5G芯片是MT7615N,我相信5G表现会比前面这些旧款要好。

小米AC2100路由器京东购买链接

从成本上来看29元的价格不可能加入4路由外置5G功放,功放芯片可是比无线芯片还要贵,喜欢满血版的MT7615N可以考虑有外置4路功放的且偶尔搞特价299元的DIR-878,京东购买链接
