4G无线路由器(CPE):中兴MF283U拆机

放在出租房连接程监控用的华为B310坏掉了,换其它的卡也没网络,于是买了一台中兴MF283U拆机回来用,闲鱼160元顺丰到付。比我几年前210元收的华为B310便宜。而且成色很新,包装配件齐全,支持全网通。在替换之前拆机看看里面是什么构造吧。

4G无线路由器(CPE):中兴MF283U拆机

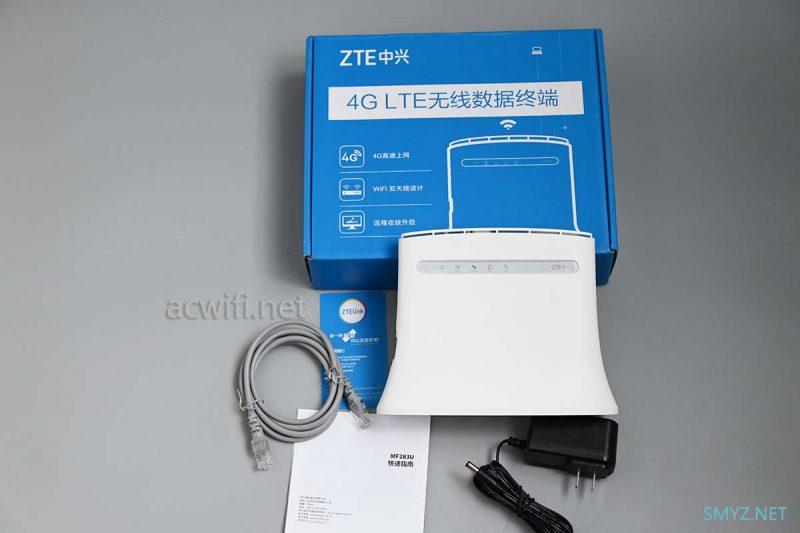

包装盒子上大大的写着”4G LTE无线数据终端“,就是插手机卡,用手机流量转换成WIFI和LAN口输出的玩意。

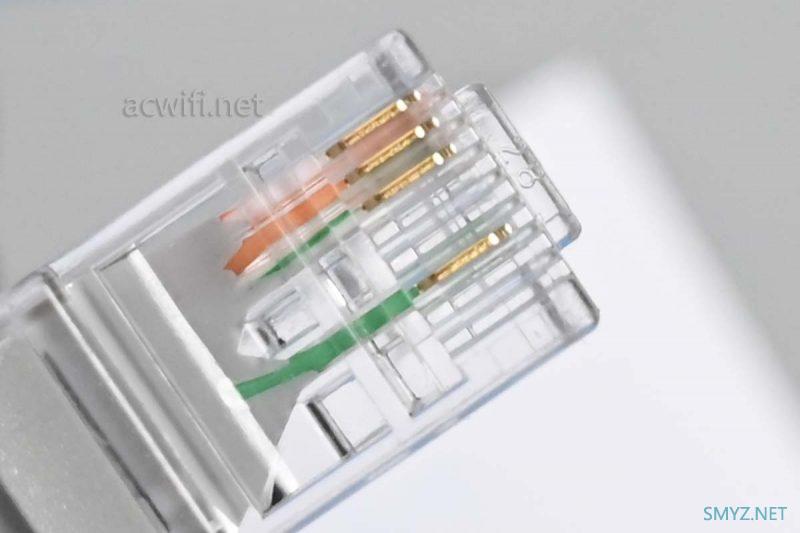

内附的网线是四芯的,协商速率最高100Mbps,你可以叫它做百兆网线,但8芯的超五类网线你不能叫它千兆网线,59米长的超五类可以跑9.36Gbps,且只是质量一般的网线。

4G无线路由器(CPE):中兴MF283U拆机

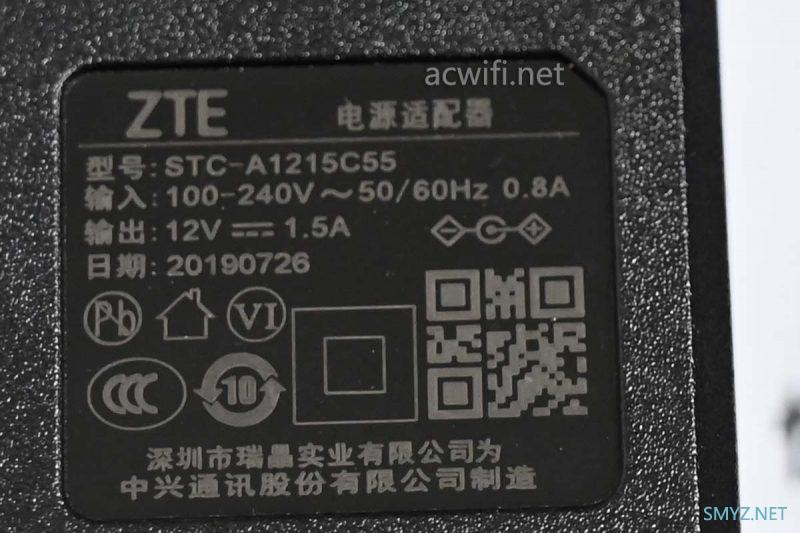

电源输出规格是12V/1.5A,实测插卡后的待机功率是2.7W,非常低了。

4G无线路由器(CPE):中兴MF283U拆机

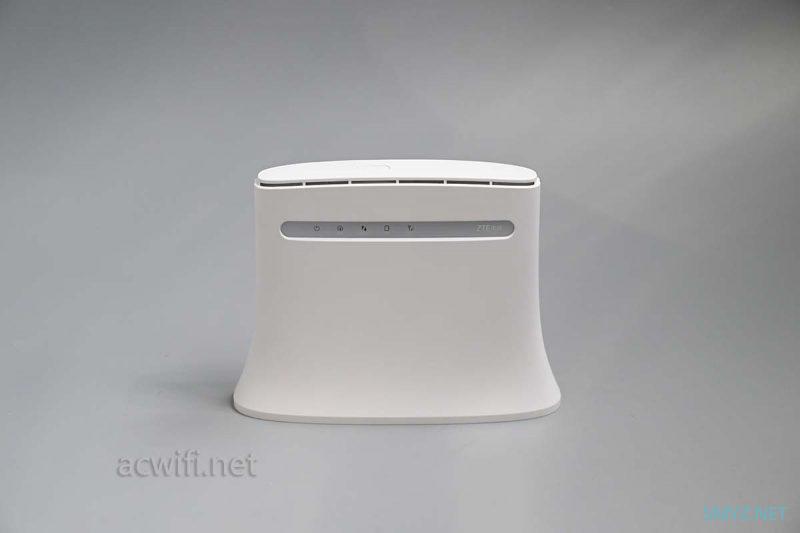

机身正面:

4G无线路由器(CPE):中兴MF283U拆机

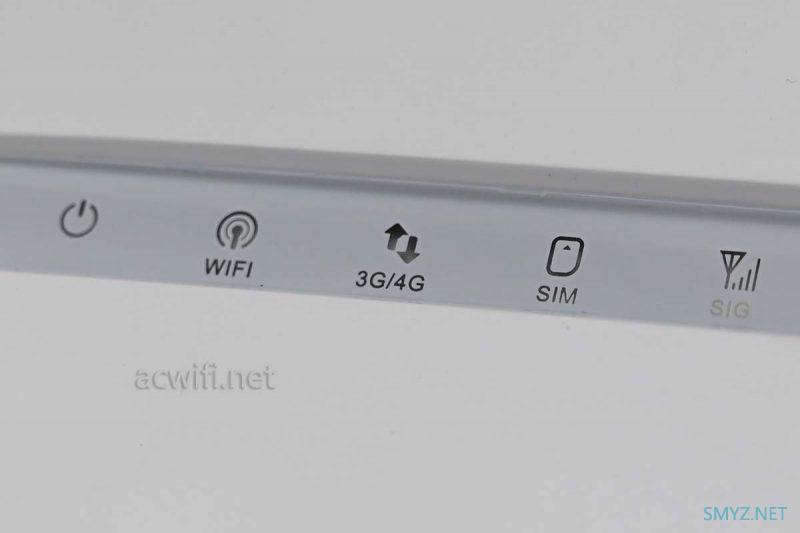

有一排指灯灯,一共5颗,蓝色的指示灯,全亮时比较好看。量同时晚上会造成光污染。

4G无线路由器(CPE):中兴MF283U拆机

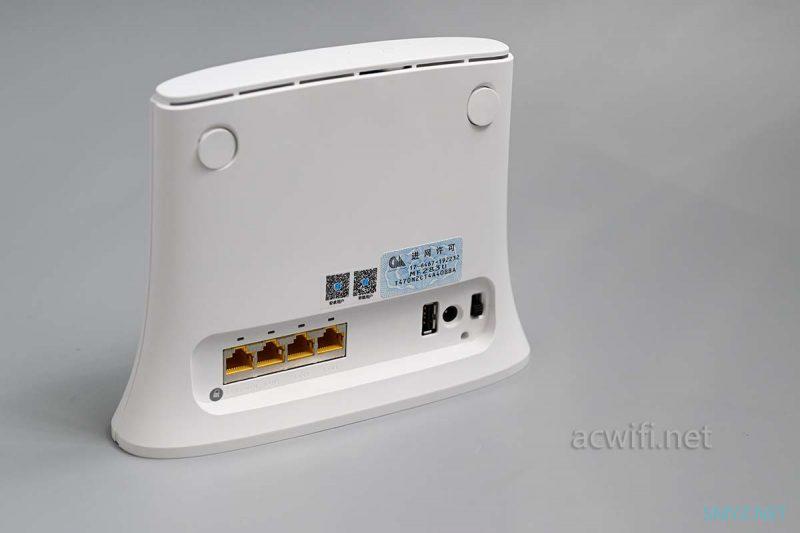

机身背面的接口:

4G无线路由器(CPE):中兴MF283U拆机

在插卡使用时,4个网口均是LAN口,非常实用呀。我用华为B310只有一个网口,还要接5口交换机才够用。因为监控录像机一个网口了,还有2个监控头,加起来一共3个网口才够用。所以这台中兴MF286U正适合我胃口,可以拿走交换机了,省空间。

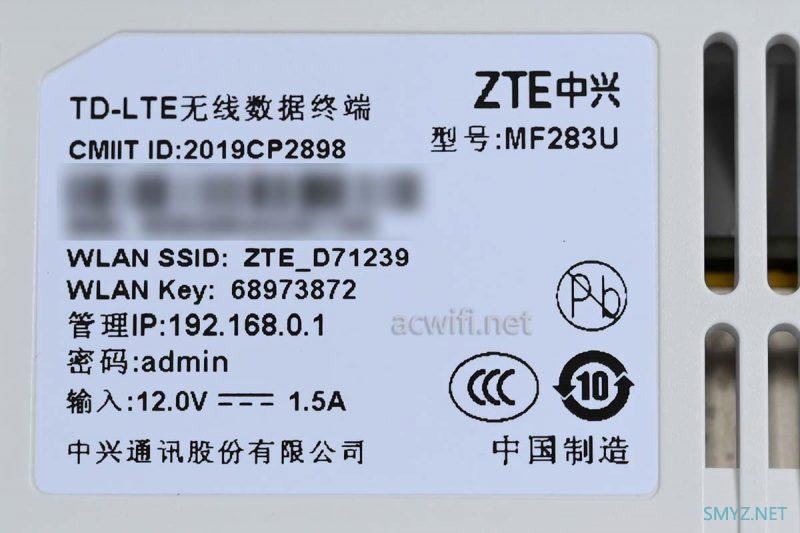

底部标签:

4G无线路由器(CPE):中兴MF283U拆机

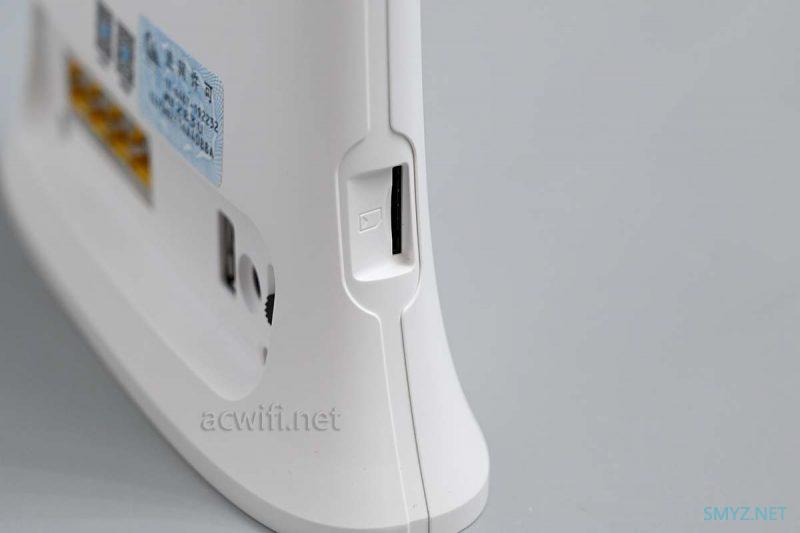

机身的一侧是插卡的位置,大卡的尺寸:

4G无线路由器(CPE):中兴MF283U拆机

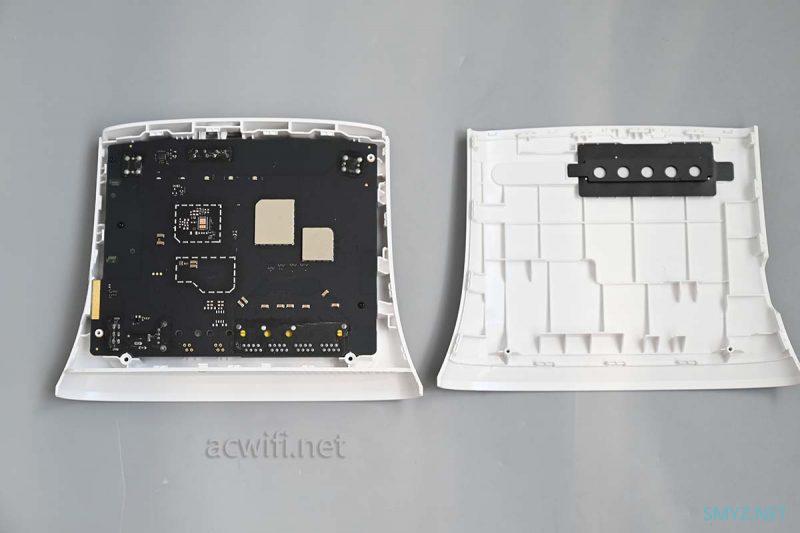

拆开机壳:

4G无线路由器(CPE):中兴MF283U拆机

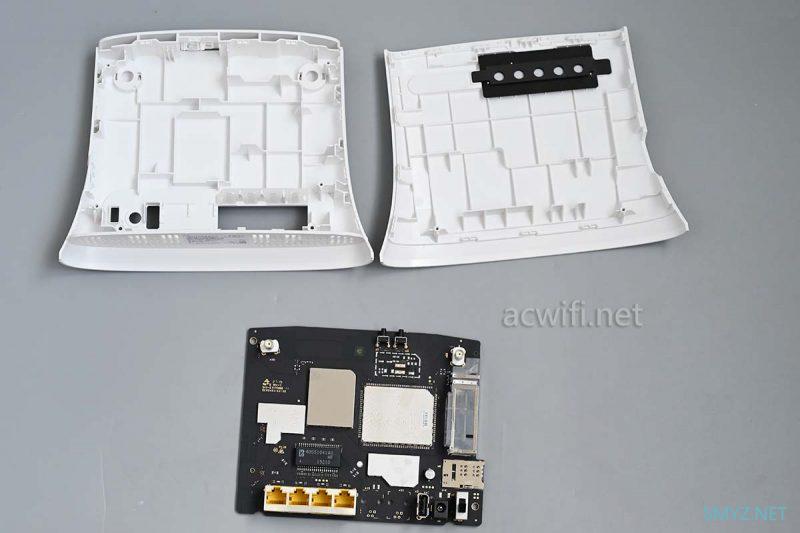

主板上有3颗固定螺丝,拧下来,把整块主板拿出来:

4G无线路由器(CPE):中兴MF283U拆机

看见网口的一顶我定义为主板正面,另一面就是主板背面。

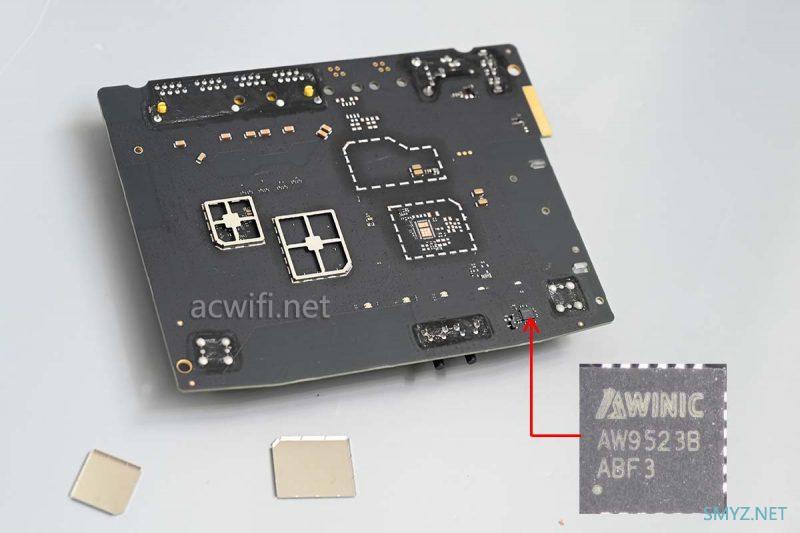

先看主板背面有些什么,背面有2个屏蔽罩,撬开后,里面是空的,在LED灯的附近有一颗LED驱动IC,型号是AW9523B,最多支持16路呼吸灯,而这台机器上,中间的上、下行数据指示灯就有呼吸效果,俗话就是”烚下烚下“。每路具备256频线性调光功能。

4G无线路由器(CPE):中兴MF283U拆机

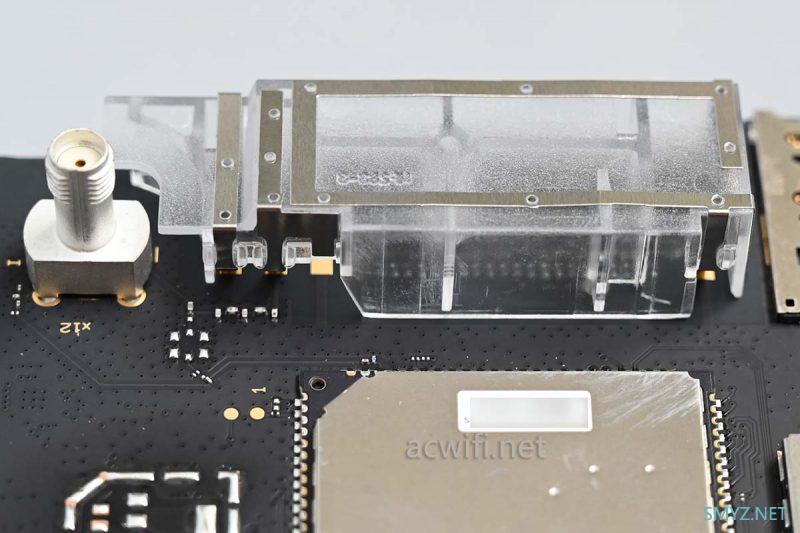

主板侧面有一塑料长立方体,半透明状态,表面有天线,应该是内置4G天线,与4G模块相连,4G模块的屏蔽罩还有SN,我打了薄码。

4G无线路由器(CPE):中兴MF283U拆机

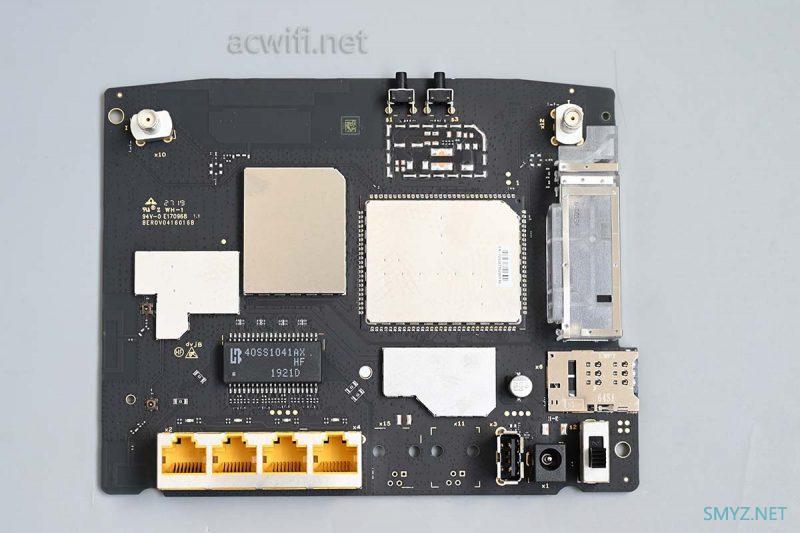

主板下面一共有4个屏蔽罩:


4G无线路由器(CPE):中兴MF283U拆机

拆机前我以为主板是比较简陋的。

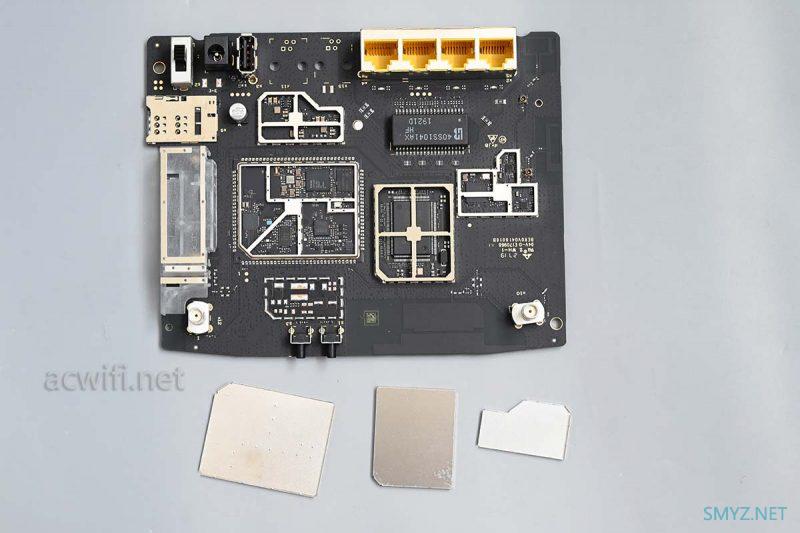

所有屏蔽罩撬开之后的样子,没有一片导热垫片,不过这种功率,热量大极都有限啦。(拍照时不知把某一片屏蔽罩踢去哪了。)

4G无线路由器(CPE):中兴MF283U拆机

整板主板最核心最值的就是最4G模块啦,也可以叫做4G网卡,它可以做USB的接口就可以插进电脑使用,也可以集成到平板电脑当中。现在它插入无线路由器里,就成了4G无线路由器。

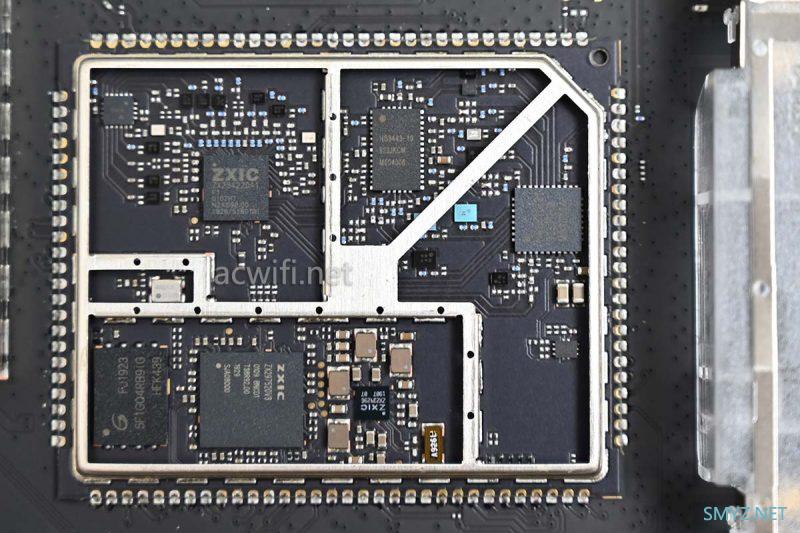

可以看见有2颗芯片上有印有”ZXIC“,是中兴微电子的LOGO,先从这两芯片开始吧。

4G无线路由器(CPE):中兴MF283U拆机

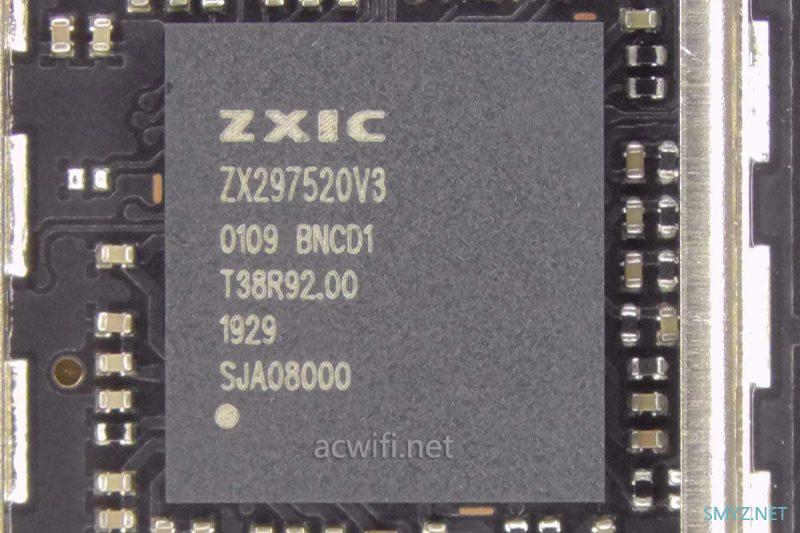

面积大最的一颗芯片是LTE CAT4 MODEM,LTE Category4调制解调器,型号是ZX297520V3,28nm制程 。最高下行速率150Mbps,上行速率50Mbps。

4G无线路由器(CPE):中兴MF283U拆机

ZX297520V3支持的频谱:

FDD LTE B1/B3/B5/B8


TDD LTE B38/B39/B40/B41


TD-SCDMA B34/B39


WCDMA B1/B5/B8

中兴MF283U产品说明里支持的频谱:

TD-LTE: Band38/39/40/41

FDD -LTE : B1 B3 B5 B8

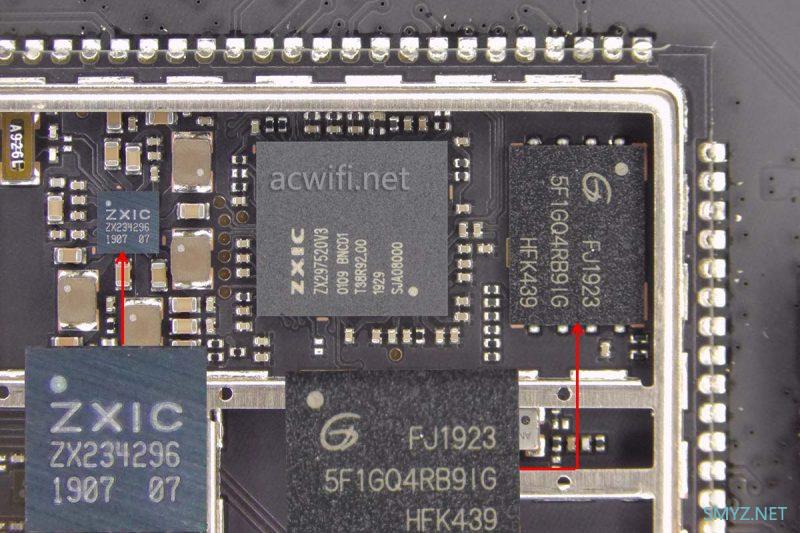

下图ZX297520V3的右边有颗SLC NAND闪存,型号是GD5F1GQ4RB9IG,容量128MB。

下图ZX297520V3的左边有一颗小芯片,上面丝印着ZX234296,也是中兴微电子的产品,在网上找不到资料。

4G无线路由器(CPE):中兴MF283U拆机

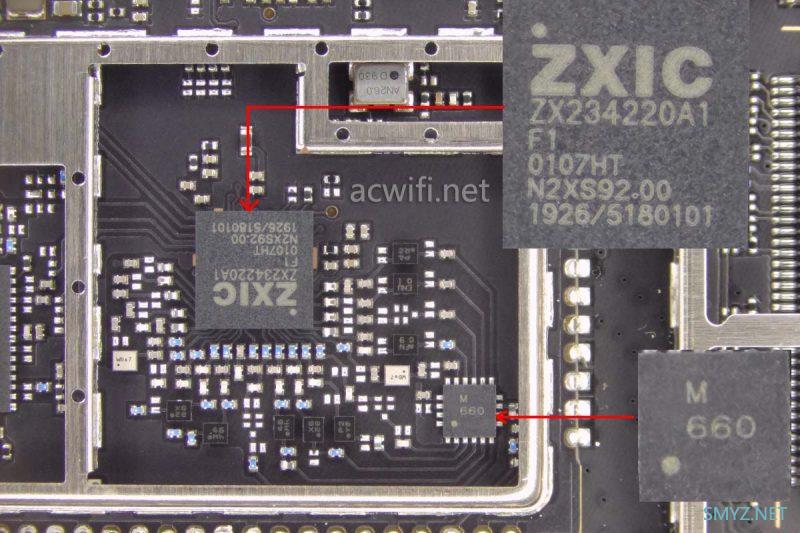

ZX297520V3的正下方有一颗LTE RF ASIC,型号是ZX234220A1。具体资料不详!

下图中下角有一颗丝印着M 660的芯片,资料也不详。

4G无线路由器(CPE):中兴MF283U拆机

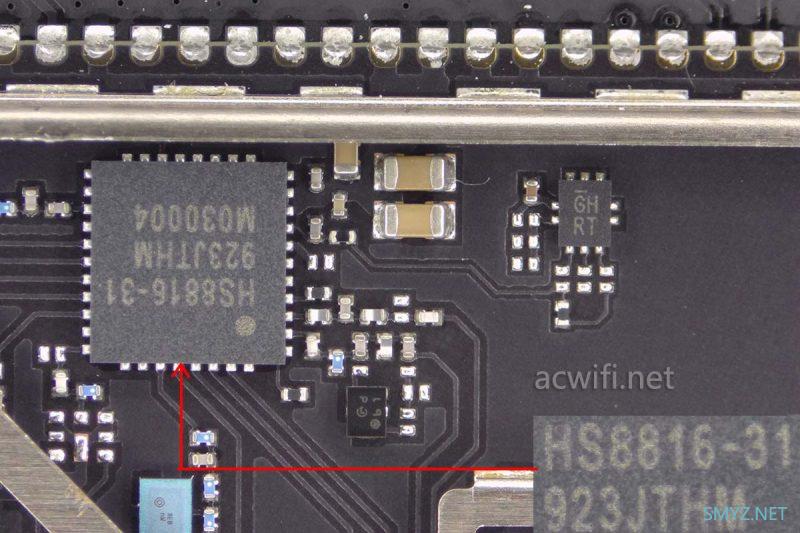

靠近内置4G天线的是射频功放前端芯片,型号是HS8816-31,是北京昂瑞微电子技术有限公司(onmicro)的产品。

(The HS8816-31 is a high-power,high-efficiency Front-End Module for GSM850/900,DCS1800 and PCS1900 operation. The FEM supports Class.12 General Packet Radio Service (GPRS),EDGE multi-slot operation,and TD-SCDMA linear transmission.)

4G无线路由器(CPE):中兴MF283U拆机

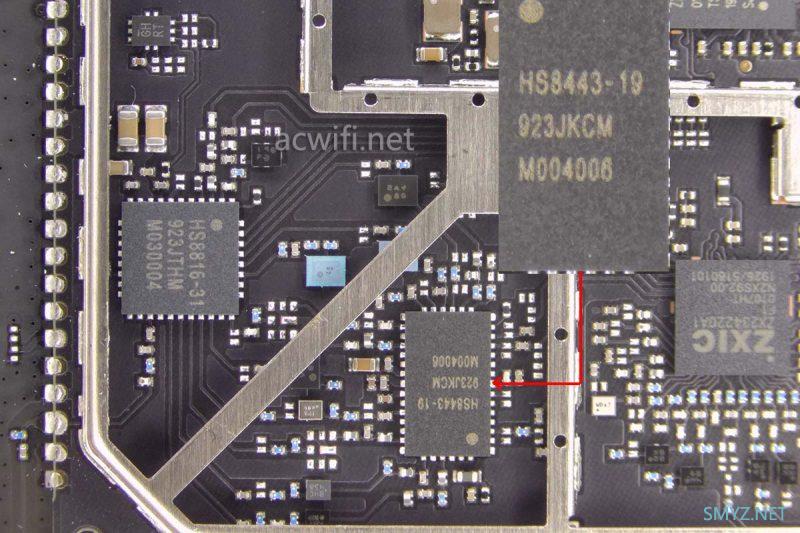

最后长条状的芯片也是一颗射频功放前端芯片,型号是HS8443-19。

(HS8443-19 is a hybrid multimode multiband (MMMB) Power Amplifier Module (PAM) that supports 3G / 4G handsets and operates efficiently in CDMA,WCDMA,TD-SCDMA,and LTE modes. The module is fully programmable through a Mobile Industry Processor Interface (MIPI).)

4G无线路由器(CPE):中兴MF283U拆机

为啥有2两顶不同的射频功放前端芯片,可能针对不同的频谱就用哪一颗工作吧。

这个4G模块(模组)就看完了。还是一脸什么B。不懂!

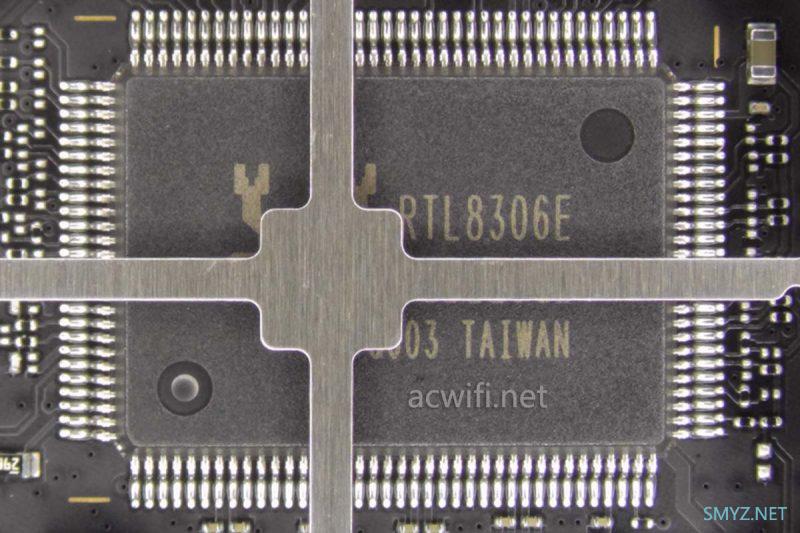

整块主板最大面积的芯片,型号是RTL8306E,是一颗6口交换机芯片,百兆的。你能理解为啥是送的4芯网线了吧。

4G无线路由器(CPE):中兴MF283U拆机

Wi-Fi芯片型号是RTL8192ES,单频2.4GHz,支持2x2mimo,在40MHz频宽最高速率300Mbps,但中兴MF283U只支持20MHz,所以速率最高150Mbps或144Mbps。

4G无线路由器(CPE):中兴MF283U拆机

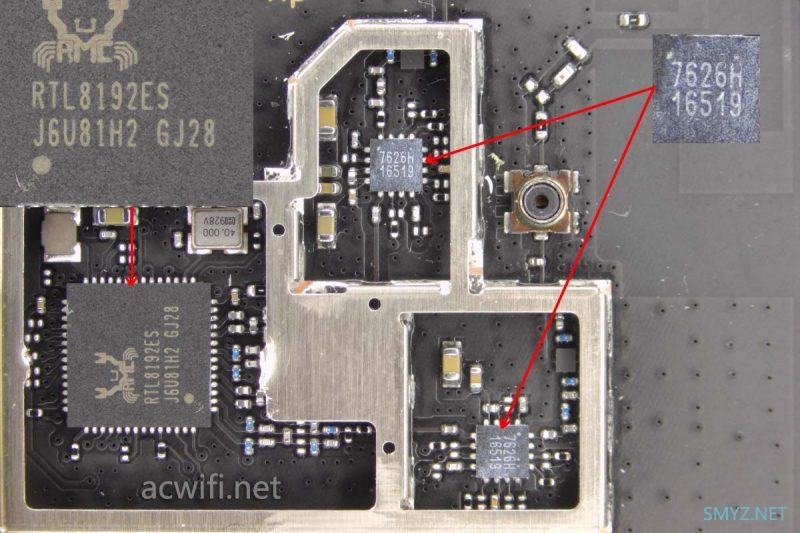

RTL8192ES有内置PA,但这里采用了外置独立的FEM芯片,型号是RTC7626H。这款也比较常见的2.4G FEM芯片,在一些运营商定制机型常见。

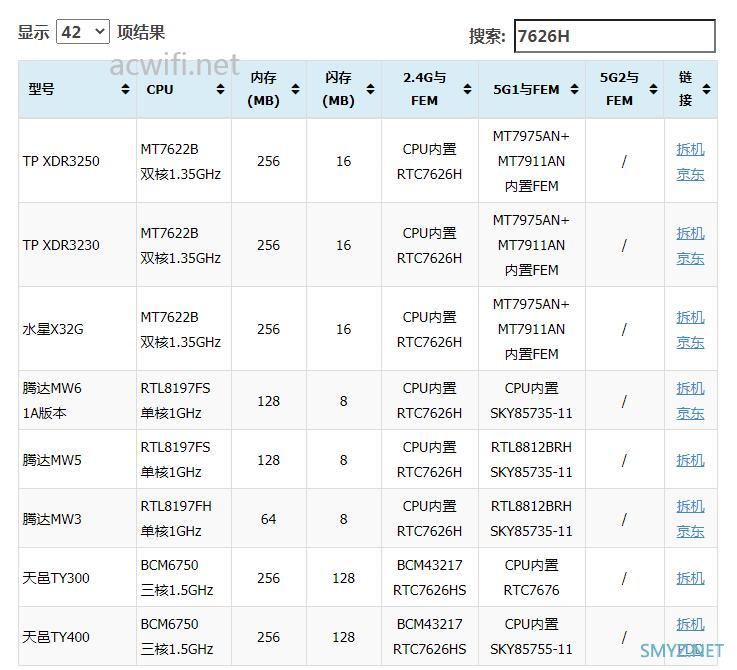

从万能的宇宙无敌的acwifi网站上查看采用这款FEM芯片的机型有:

4G无线路由器(CPE):中兴MF283U拆机

上述表格可以在这里打开,自行搜索型号列表:

https://www.acwifi.net/15132.html

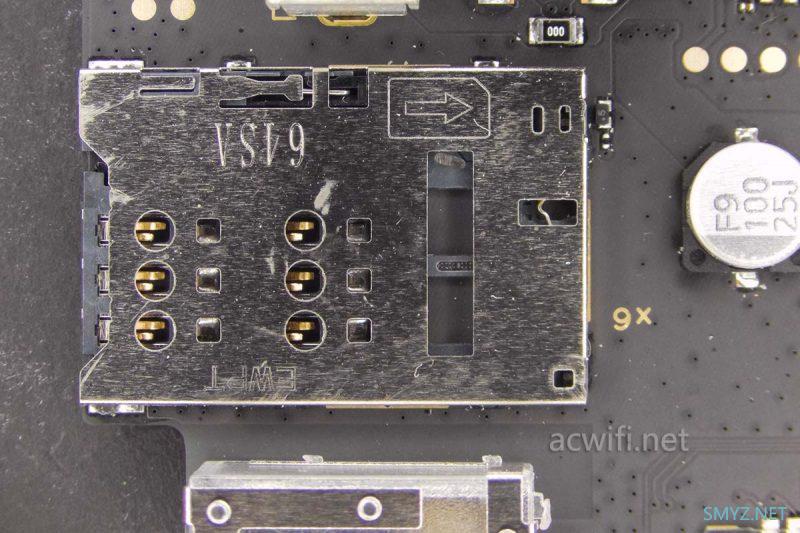

SIM卡插槽:

4G无线路由器(CPE):中兴MF283U拆机

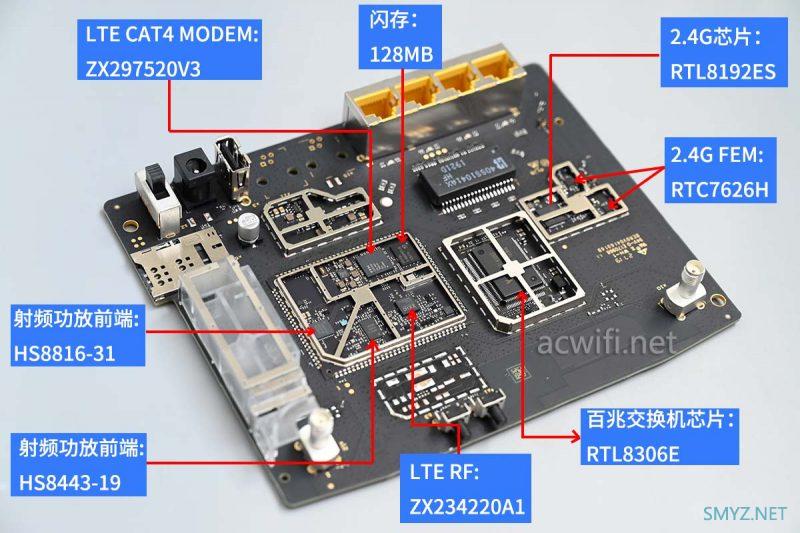

至此这款4G无线路同就拆机完了,以下是各芯片型号汇总图:

4G无线路由器(CPE):中兴MF283U拆机

我移动手机卡只有100M流量,18元月租,只是接打电话用的所以不舍得插上去测速。

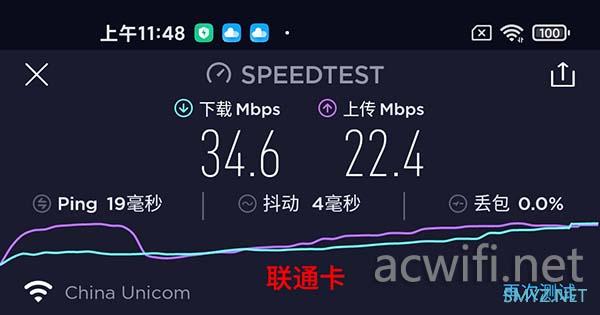

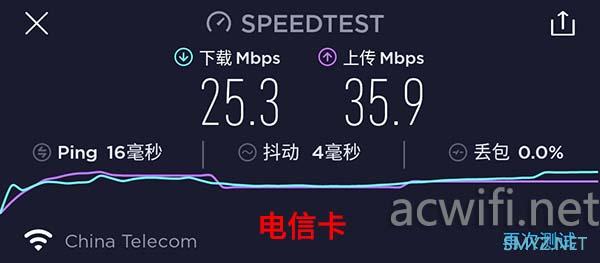

我把电信和联通卡插上去测试,把机身放在窗台上。手机连接WIFI测速:

4G无线路由器(CPE):中兴MF283U拆机

4G无线路由器(CPE):中兴MF283U拆机

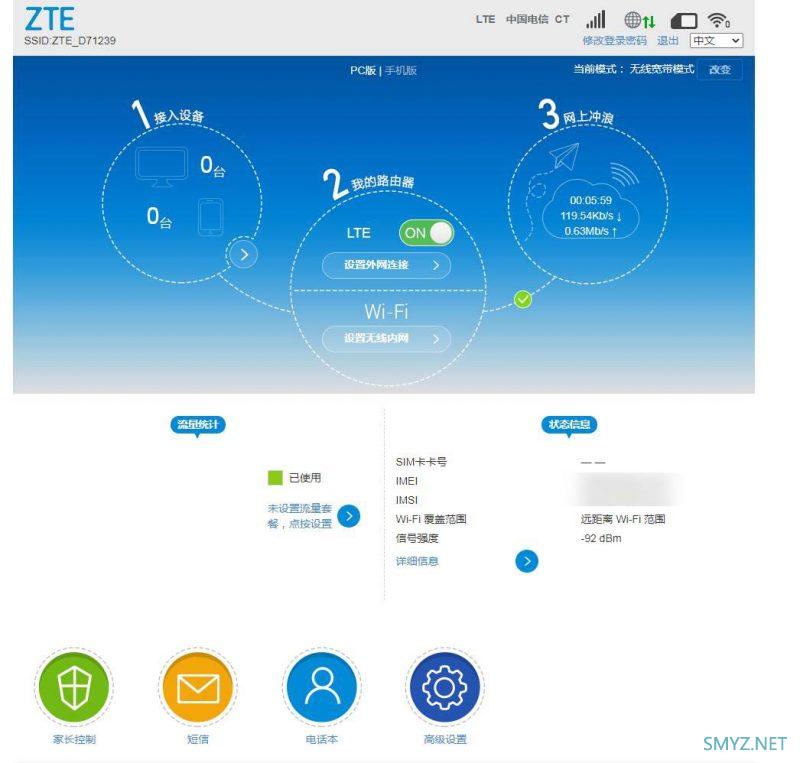

系统界面:

4G无线路由器(CPE):中兴MF283U拆机

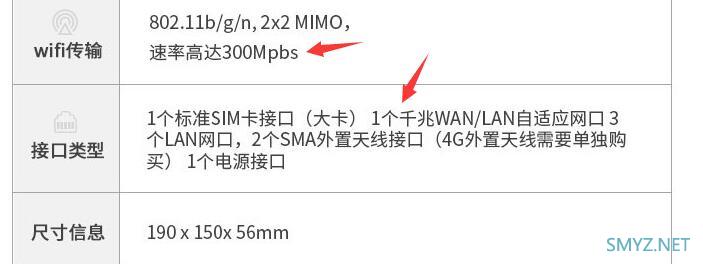

京东上的商品页参数里面有2项我觉得描述错误的:

4G无线路由器(CPE):中兴MF283U拆机

2.4G无线没有找到有频宽的设置选项,手机小米10连接上去的速率是144Mbps。

描述里说的1个行WAN/LAN,,实测用AQC107网卡连接它的4个网口,均是100Mbps速率,从RTL8306E交换机芯片来看也是全百兆速率。

能稳定耐用便行。插上电信卡,就是我家里用的宽带套餐里的手机卡,10元一个月一张卡,月流量50G,超量后限速不收费。打开远程查看监控才会占用流量,没发现流量有超的。

中兴MF283U京东购买链接

全新机要299元,建议找二手的就行。

若有任何疑问可留言或关注微信公众号smyz-net
