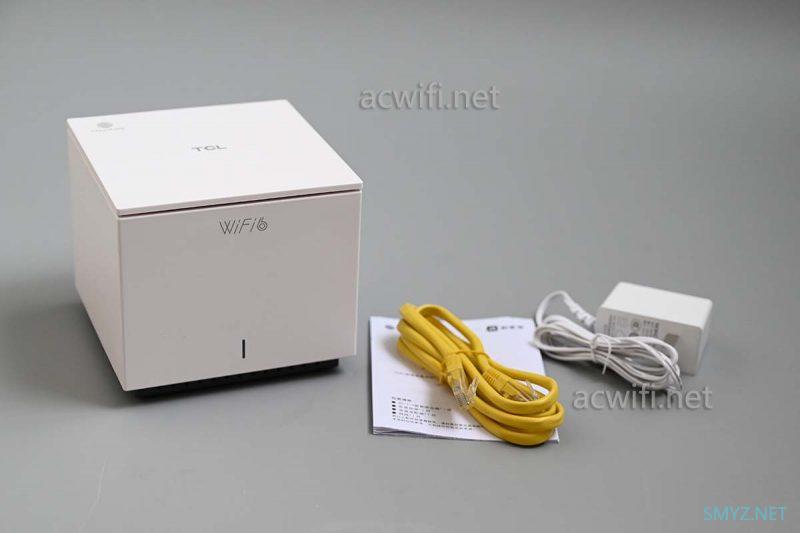

在闲鱼105元收来，看见规格是AX1800，还以为是BCM6755方案或MT7915D方案呢。内置天线，外观有点像天邑TY400，方方正正的盒子。

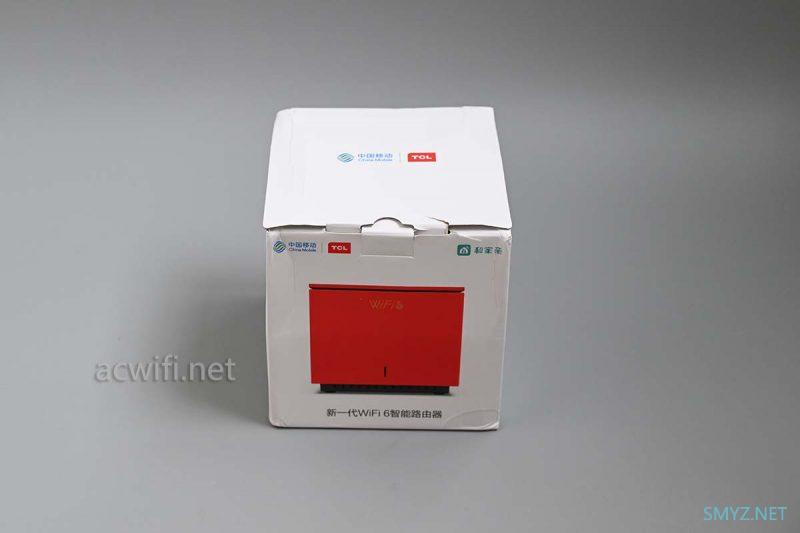

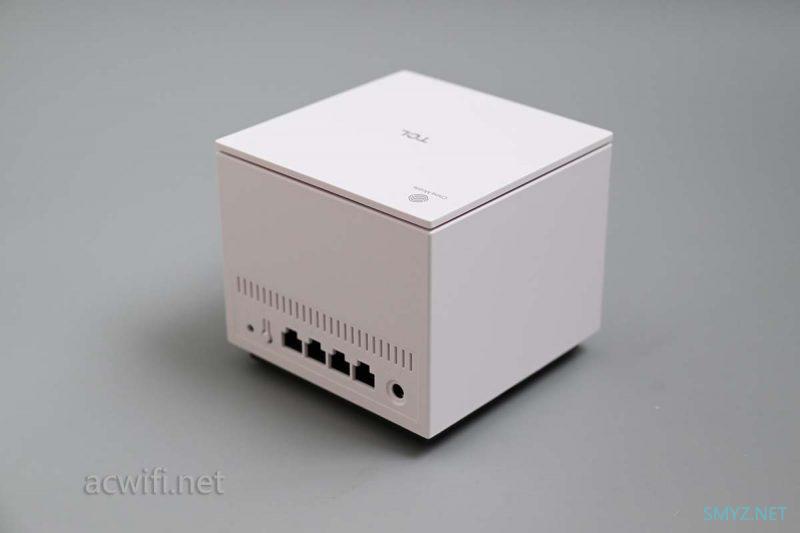

外包装上印的是红色外观，但路由器实际的颜色是白色，这白色的方盒子，还算好看啦。只是呢，开机后的灯光是绿色，路由器头顶有一圈绿光。。。。。。为什么不用白光或蓝光呢？
配件里有送一根超五类网线。
电源输出规格是12V/1A，实测这机在绿光状态下的待机功率是4.8W，不算高，看功率便知这款绝对不是MTK或QCA方案，有可能是BCM也有可能是螃蟹兄。。。。。

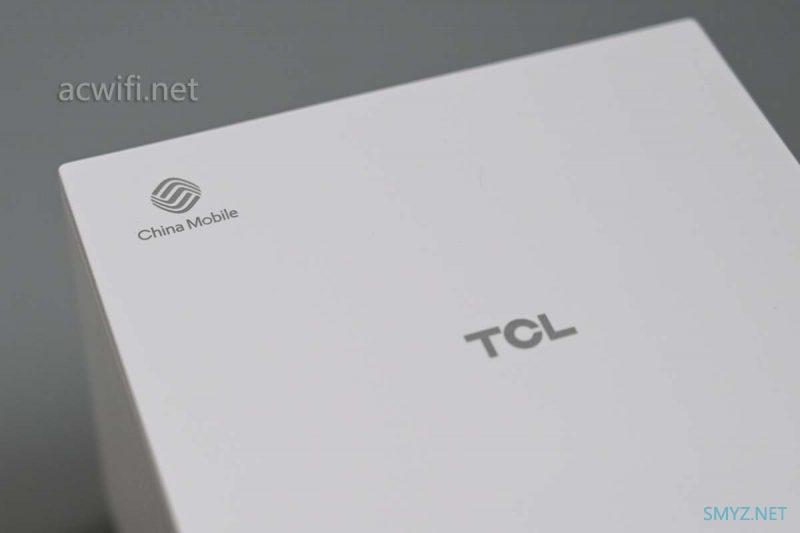

路由器机身顶部有中国移动和TCL的LOGO：

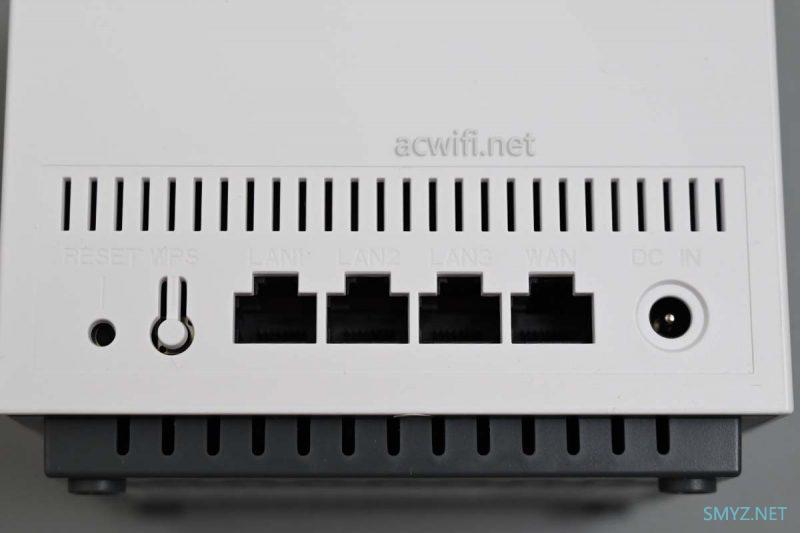

背面的接口有RESET键，WPS键，四个全千兆网口，不支持盲插，不支持盲插的网口建议WAN口用醒目的标识。

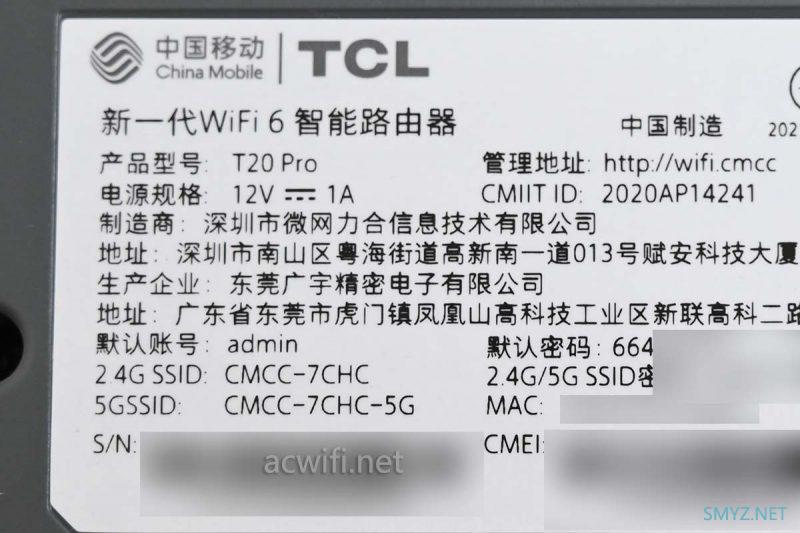

机身底部的铭牌。产品型号：T20 Pro

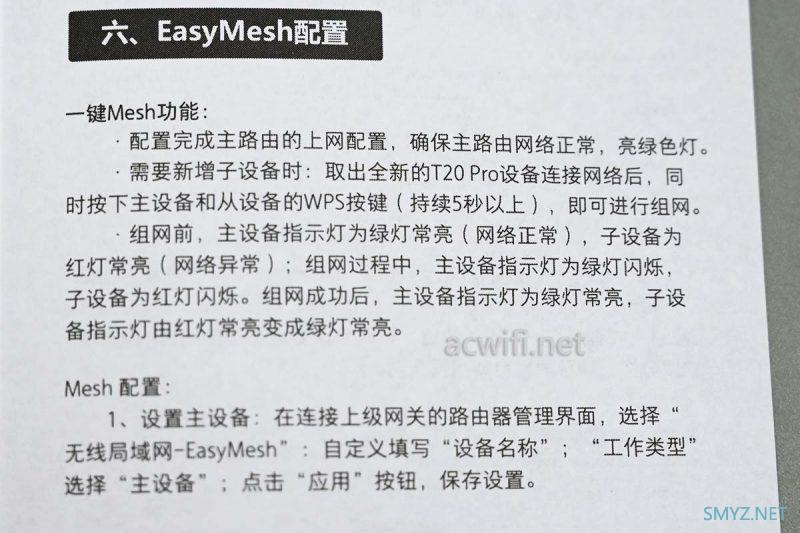

这是说明书上的EasyMesh设置教程：
运营商的机型多数支持EasyMesh。
机身的边长是12cm，整个机身都比较轻，没什么重量，方方正正的不怕倒下来，配重都不需要做了。

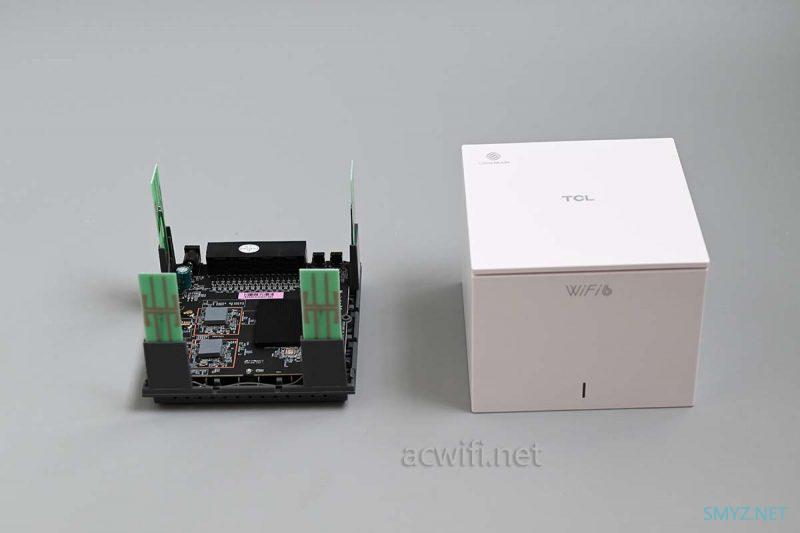

拆开外壳：

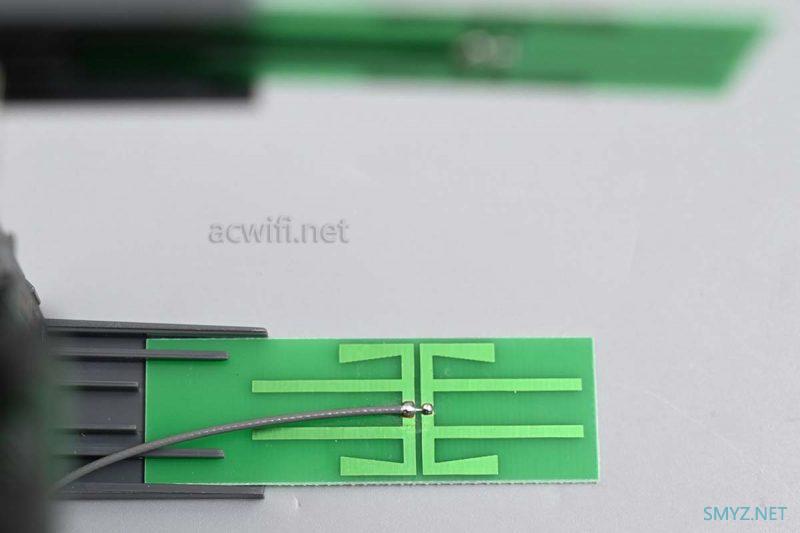

看见四片PCB天线，四根都一样，为什么会一样？ 不应该有差别的吗？ 上下两半部分也是对称的相等：
不懂。
貌似有两颗芯片负责无线工作的，有点像MT7915D的布局，但从功率上已经排除了。
天线的馈线接头是可以拆卸的，方便我拆机，真喜欢这样的主板。拧下3颗固定螺丝后取出主板：

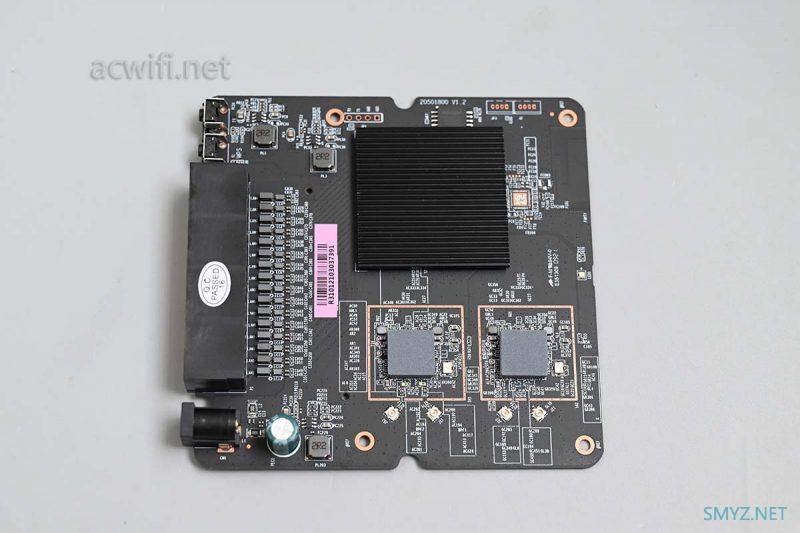

看见网口的一面我定义为主板正面：

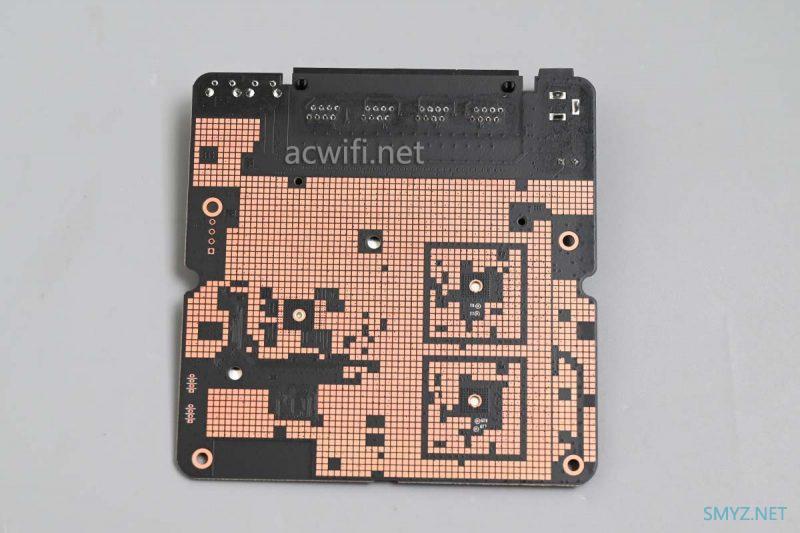

另一面就是主板背面了，非常像一个二维码。是不？会不会是设计电路的这个人把自己的收款二难码画了上去？？我拿出mate20，打开微信和支付宝各扫码，都没有反应，看来是我吃撑了。
背面一粒芯片都没有，非常干净。

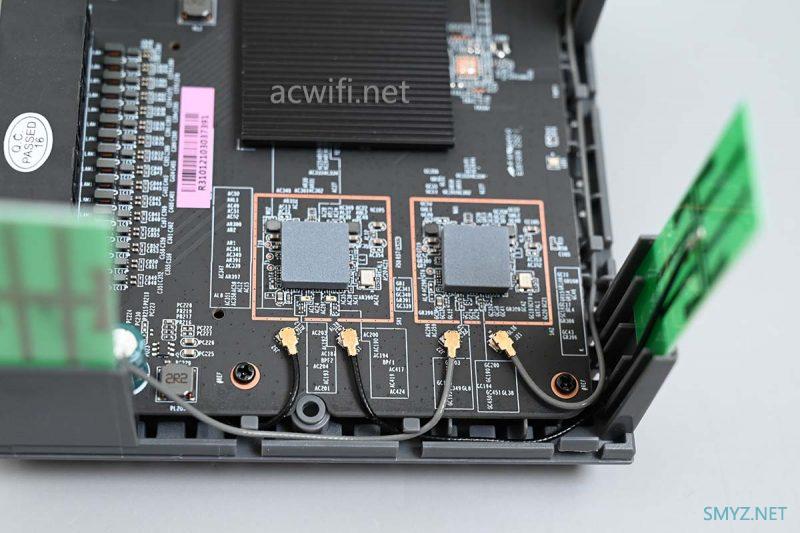

扫完码之后把主板翻过来，准备拆下主板上的散热片，拆之前是用电吹风中温吹了1分钟：

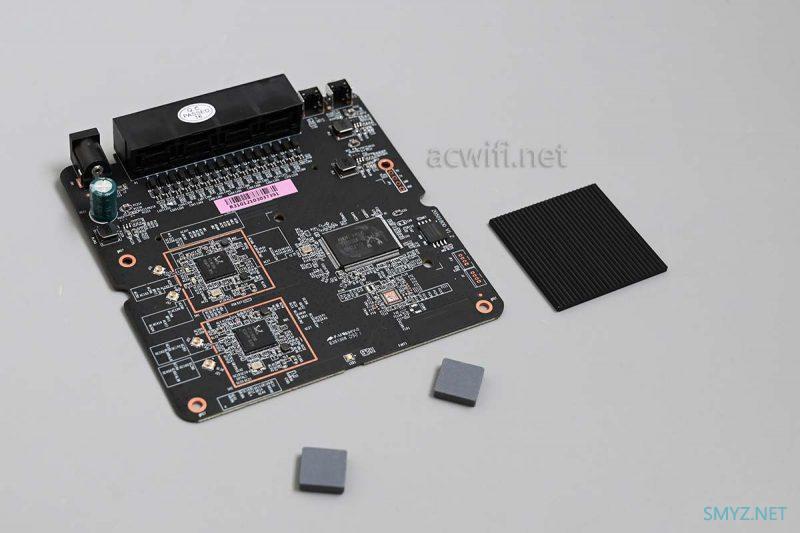

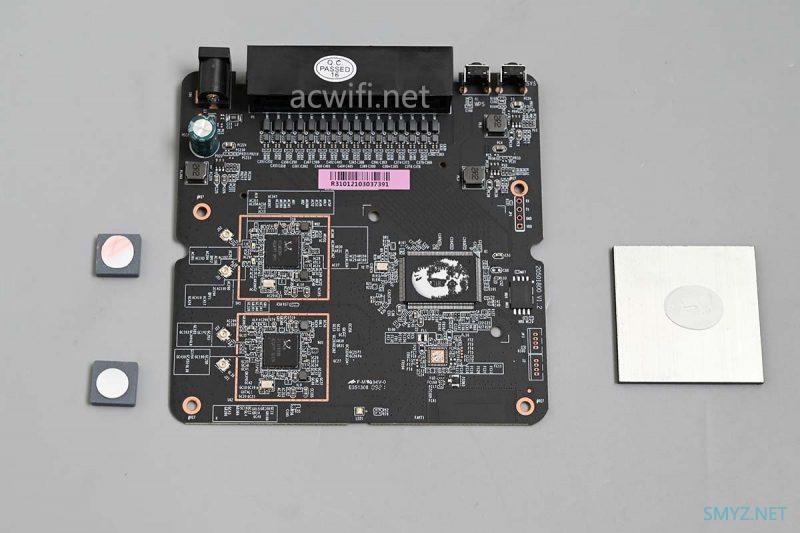

取下来之后的样子：
看见螃蟹兄了。我看见的首款AX1800 RTL方案。想不到TCL第一个吃螃蟹的AX1800！

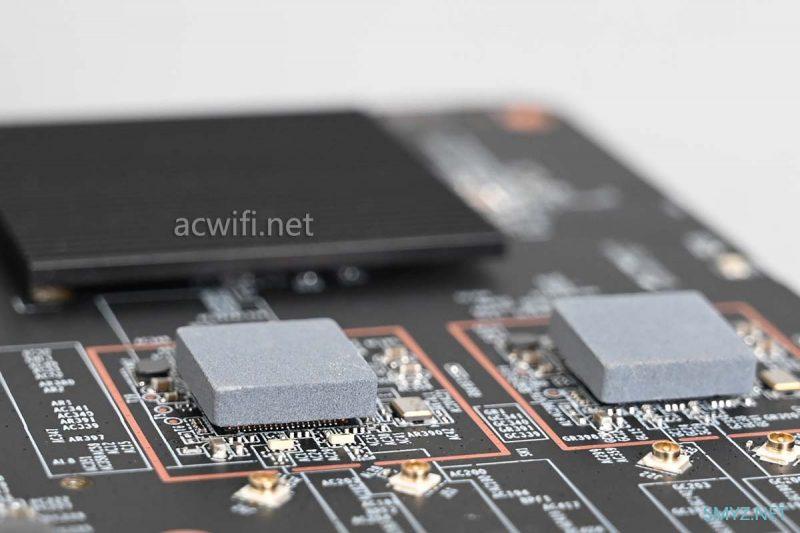

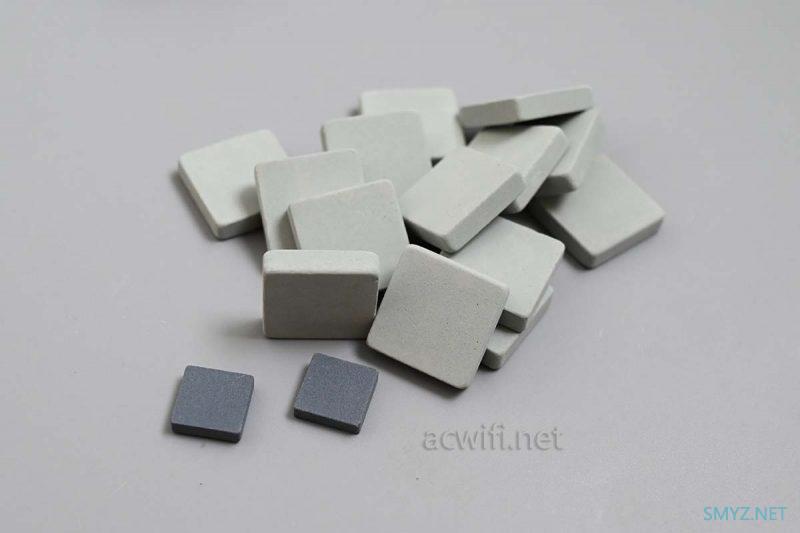

两颗无线芯片上的散热片是碳化硅陶瓷散热片，我买了好多片备用：
如果你觉得原配的散热片不够大，你不要加金属散热片，会影响无线。
这一堆加上邮费我花了35元。我没有换散热片，因为发热并不大。

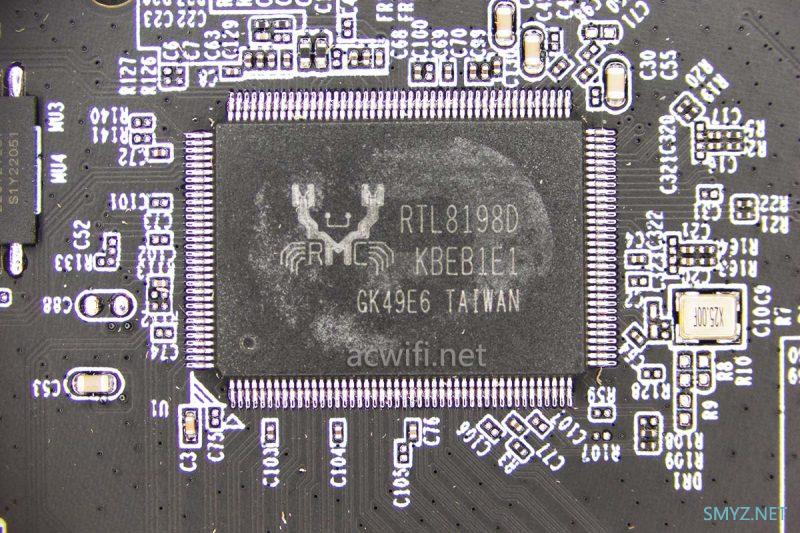

先看CPU吧，型号是RTL8198D，双核900MHz，MIPS架构，比RTL8197那些强。集成128或256或512MB内存，资料不详，暂当它是128MB内存。
不对呀，读一下TTL启动信息便能看见RAM的大小了。于是有了第二次拆机， 焊接针脚，从读取的信息来看内存是DDR3 256MB容量。不错呀！我以为只有128呢。
CPU的信息：
“CPU0 900MHz,CPU1 500MHz,DRAM 600MHz,LX 200MHz,SRAM 500MHz,SPIF 100MHz”

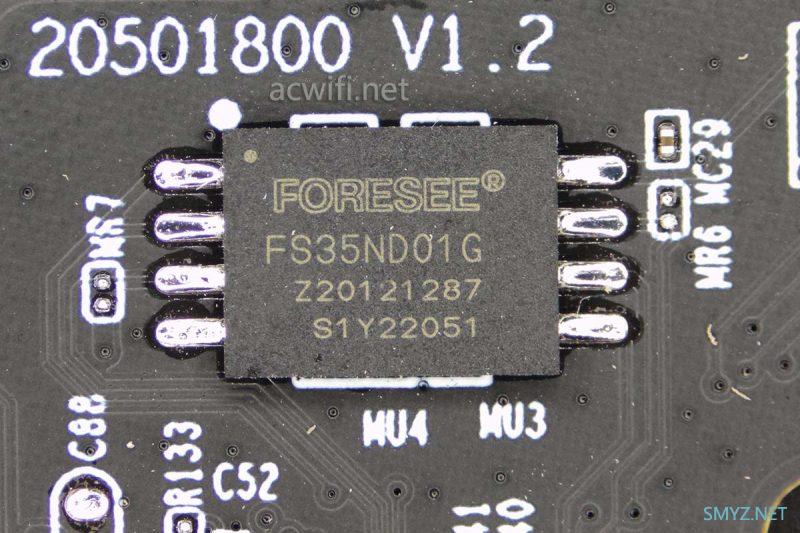

CPU旁边有一颗闪存芯片，型号是FS35ND01G，江波龙的128MB SLC NAND。对这LOGO很熟悉，我有几片硬盘就是买二手的江波龙。

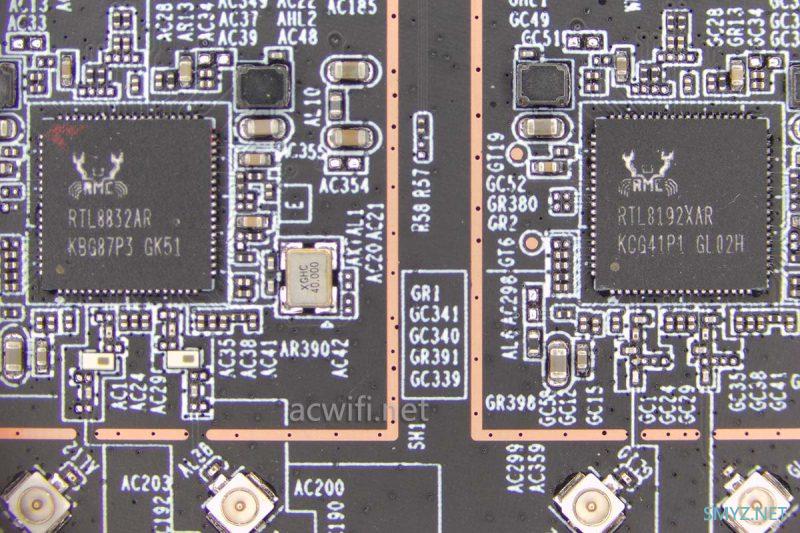

无线芯片是以下两颗：RTL8832AR、RTL8192XAR
上图左边的RTL8832AR是一颗5G无线芯片，支持2x2mimo，80MHz，最高速率1201Mbps；
右边的RTL8192XAR是一颗2.4G无线芯片，支持2x2mimo，40MHz，最高速率574Mbps。
所以这是一款AX1800的Wi-Fi 6无线路由器。
华为AX2 Pro的是AX1500方案，没有使用RTL8192XAR，刚要上市的荣耀路由3 SE也是跟华为AX2 Pro一样。
华为AX2 Pro拆机，热风枪虽能吹下屏蔽罩但也能吹走wifi
TCL这款T20 Pro，并没有使用独立的FEM芯片，看上图便知，都用了芯片内置的FEM。
至此，T20 Pro拆机完成了。
做一下芯片汇总吧，虽然只有四颗，但是型号汇总的习惯还是要坚持一下。

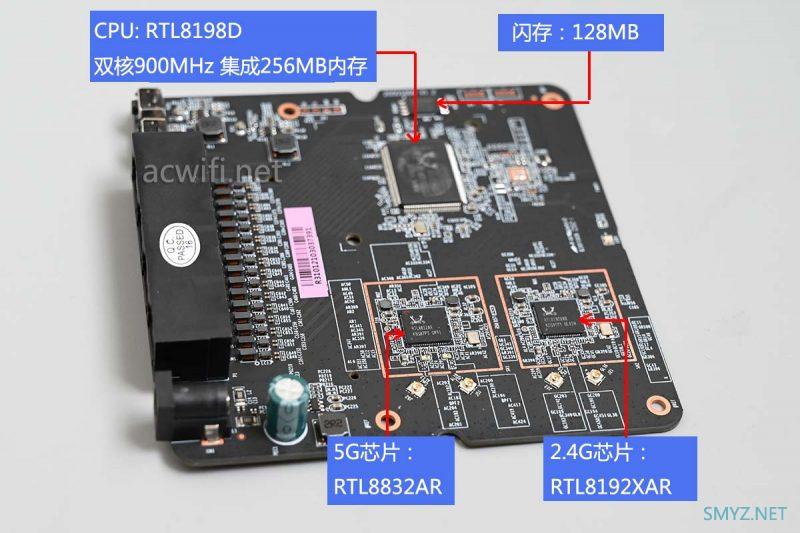

各芯片型号如下图：

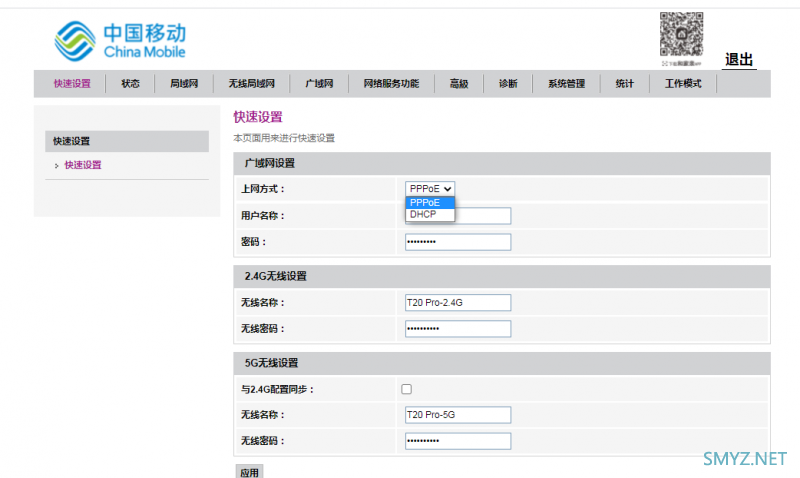

系统界面：

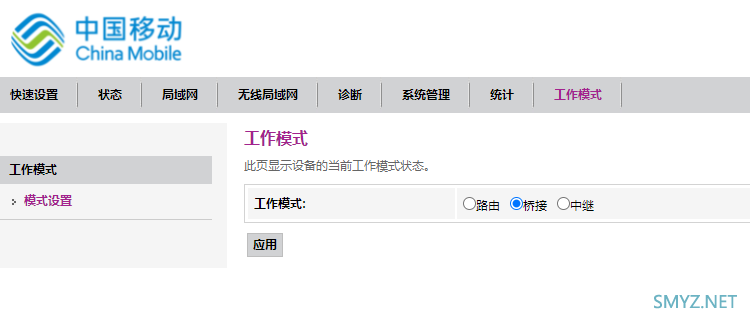

默认是桥接模式，默认就是一台有线AP。需要换转路由模式才可以拨号上网。

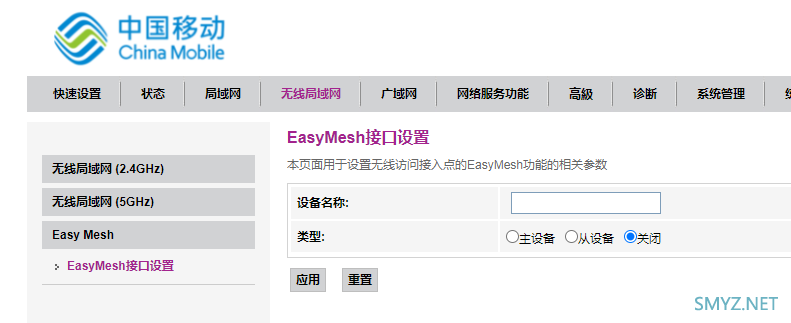

EasyMesh开关：
最后把路由器放楼上，拿手机在楼下D点测速看看吧。电信300兆！

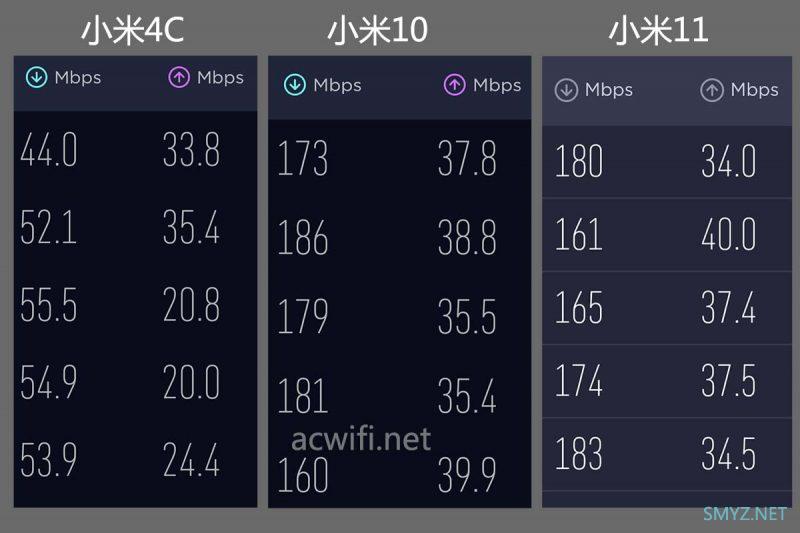

三台手机的测速度结果如下图：（5G 44信道，连续测速5次）
小米4C是Wi-Fi 5，速度算低的了；
而支持Wi-Fi 6的小米10和小米11的速度就明显快多了，这速度也不烂，比我想像中要好些。
值得买吗？TY6201A、TY6202A、腾达AX1803依然值得拥有。
但这款内置天线的外观比较好看呀，Wi-Fi 6信号也不差， 如果没Wi-Fi 6手机，不建议买它。
我原本打算买荣耀路由3 SE来拆的，但看见这款，我省钱了，华为AX2 Pro我弄坏了无线，我有这台T20 Pro就够了。
