有人说腾达AX1803跟TY6201A一样的芯片，所以就从拼多多买了一台回来看看，价格109元， 拼多多链接
拆机看看吧。

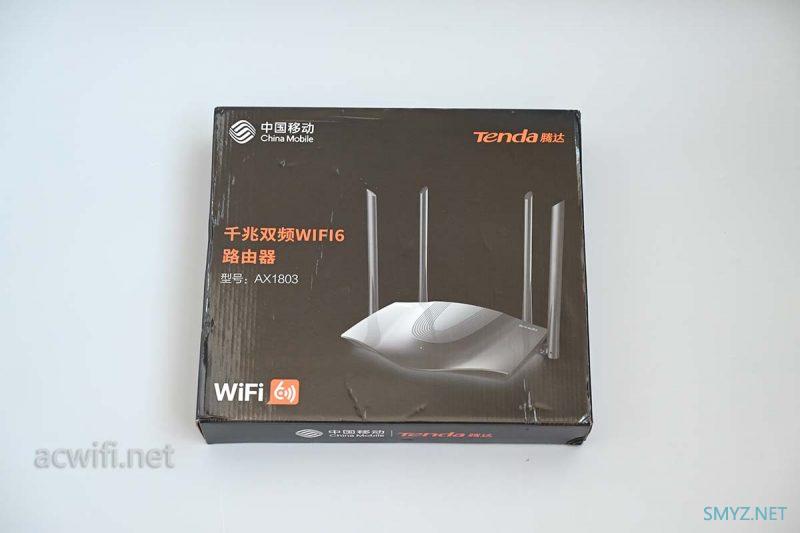

这是一款移动运营商定制机，包装盒上有写明了。我收以的时候恢复出厂设置也是默认AP模式，接移动光猫或移动入户网线就可以直接上网了。如果你要PPPOE拨号上网就要在系统设置里关闭AP模式。我电信宽带可以用。

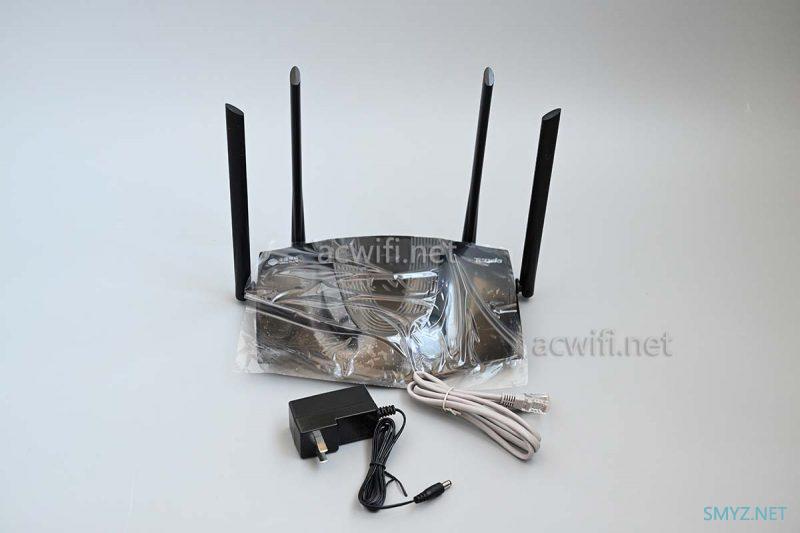

配件里有一根网线。

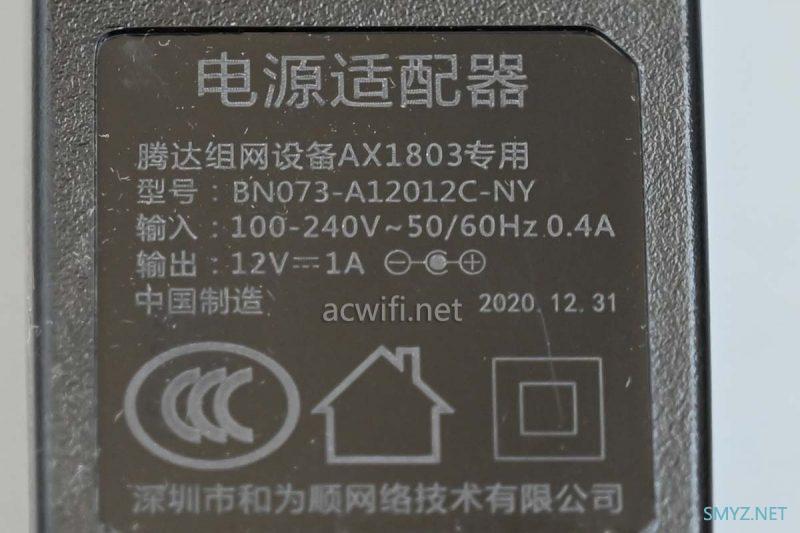

电源输出规格是12V/1A，实测待机功率4W，这不用拆了吧，芯片都知道了。。。

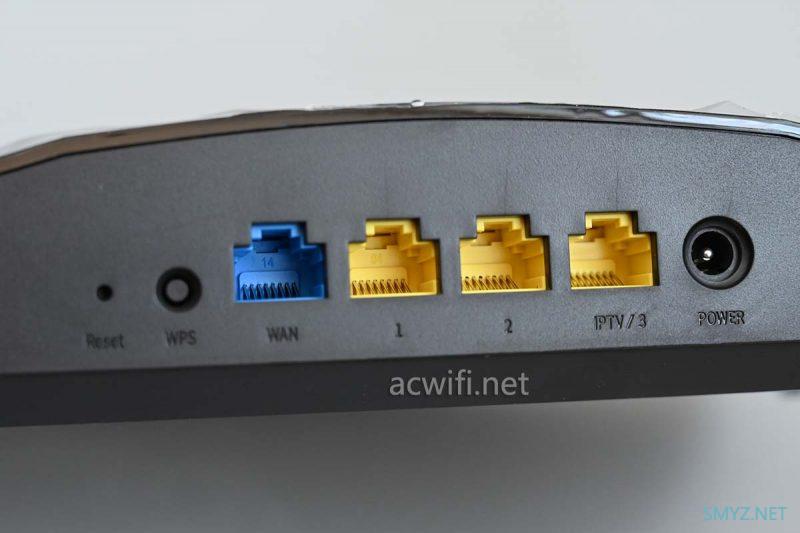

有3个LAN和一个WAN，一个LAN口有IPTV功能。光猫的IPTV口接在这个“IPTV/3 ”LAN口上，电视盒子连接路由器的wifi就可以了。

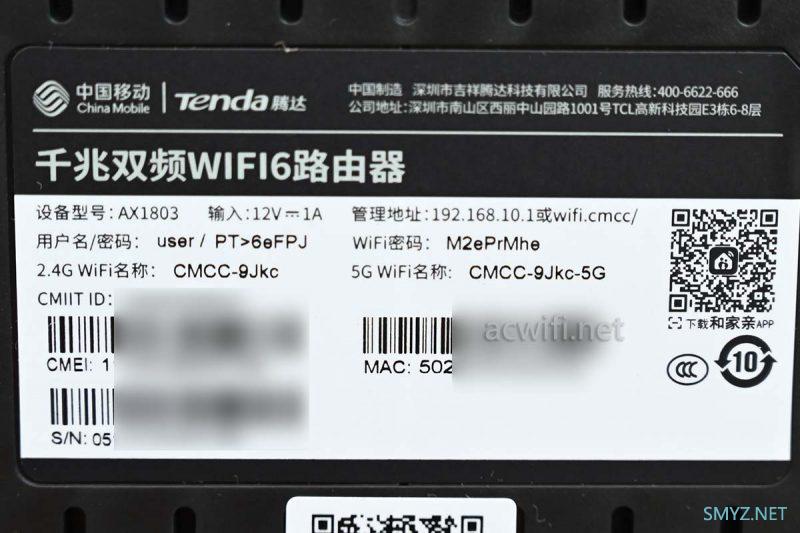

底部的标签：

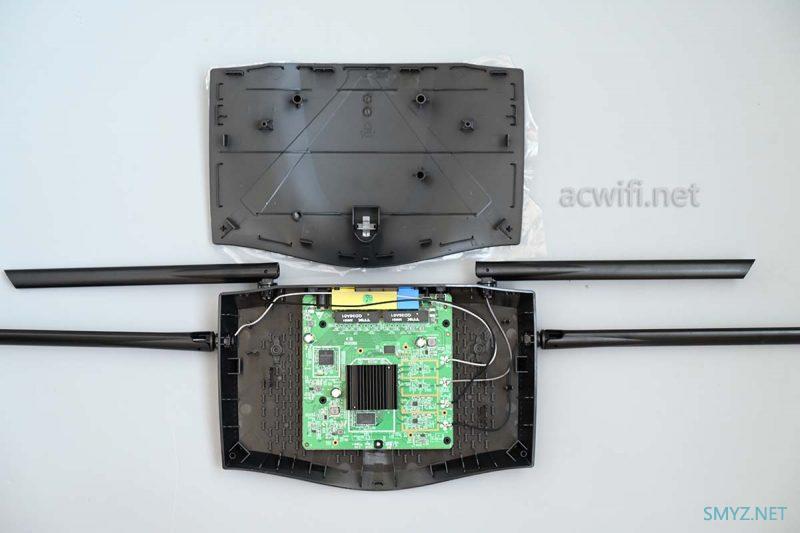

拆开外壳：

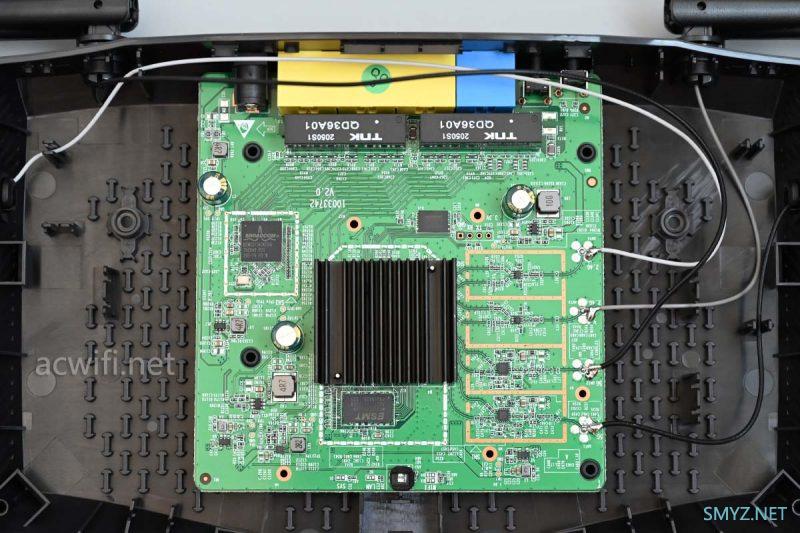

主板的样子好像在哪里见过：

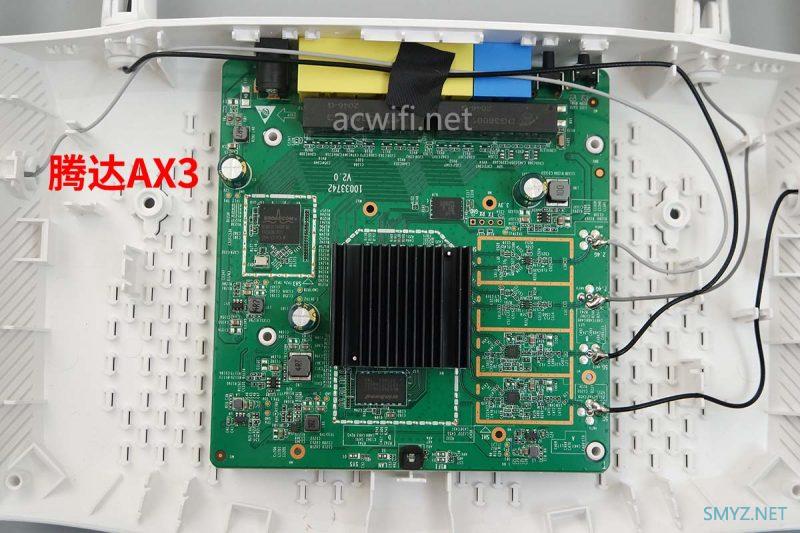

下图是腾达AX3：
腾达AX1803与腾达AX3，不管主板神似，就连底壳也一样，就是一黑一白的区别。
继续吧。

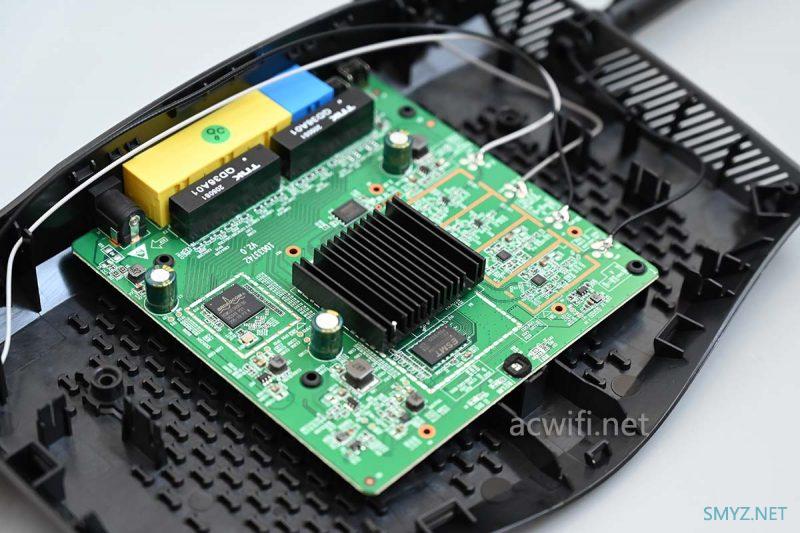

散热片有两个针脚焊在主板，要用到吸锡器了。

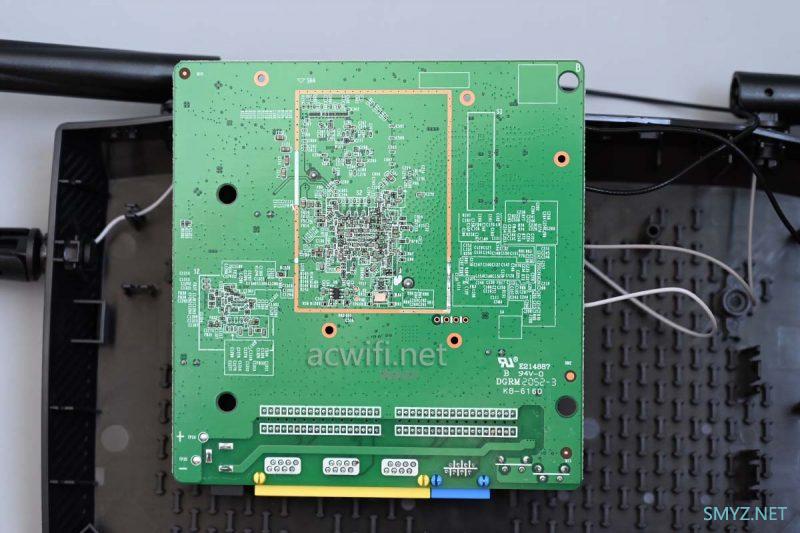

把主板翻转过来，背面没有散热片没有屏蔽罩，没有有主要芯片：

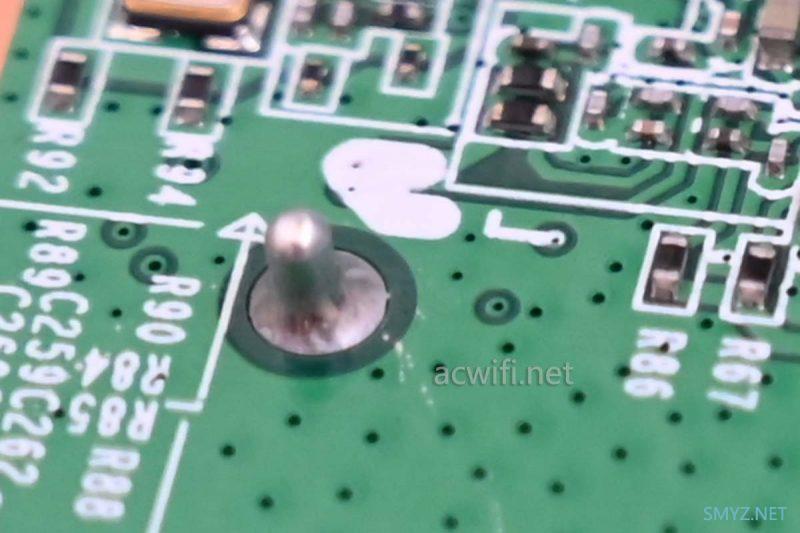

散热器与主板固定用的焊点：

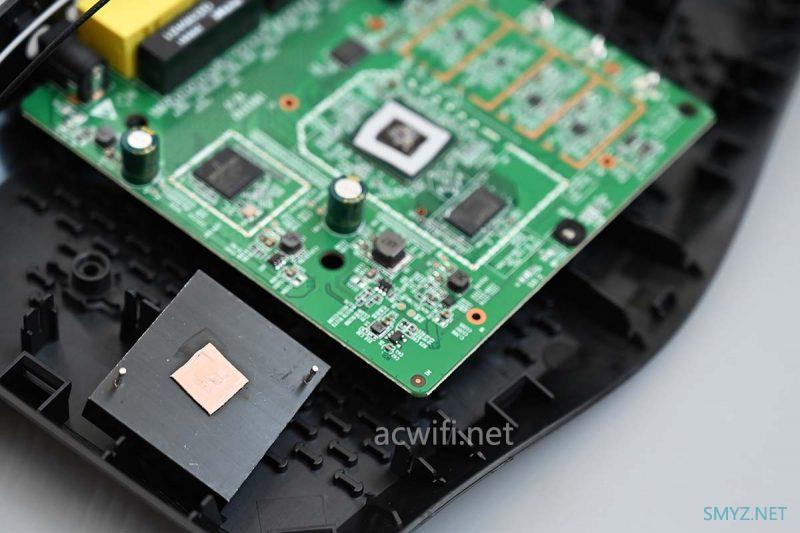

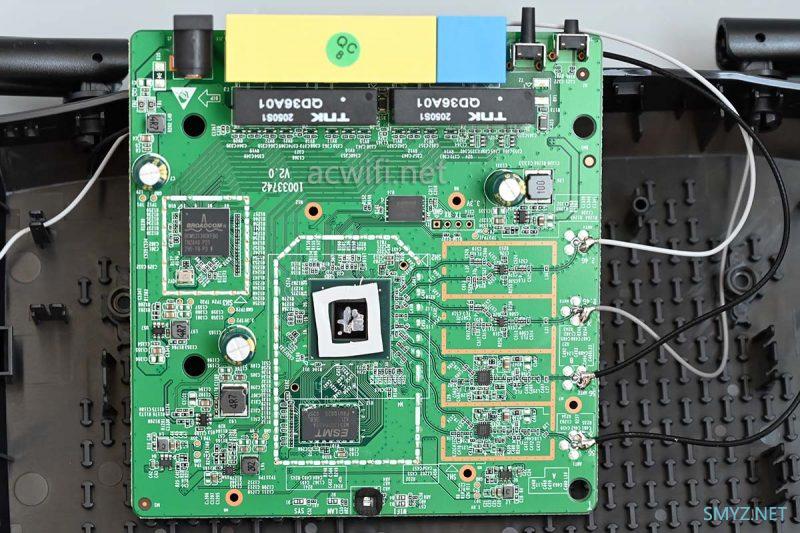

自动吸锡器的吸嘴没这那么大，可能用人工吸锡器了，一次吸干净，还算顺利。散热器取下来了：‘
CPU型号是BCM6755，四核1.5GHz，A7架构，集成了双频2x2mimo的wifi6无线，总的无线速率是AX1800。
集成了一个千兆网口，从下图的走线可以看出，BCM6755直连WAN口了。

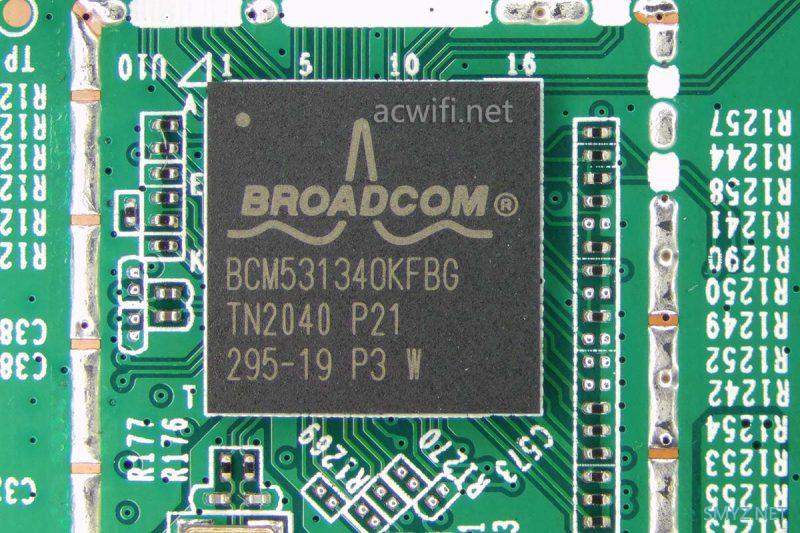

其它3个LAN口都是由千兆交换机芯片BCM531340负责：

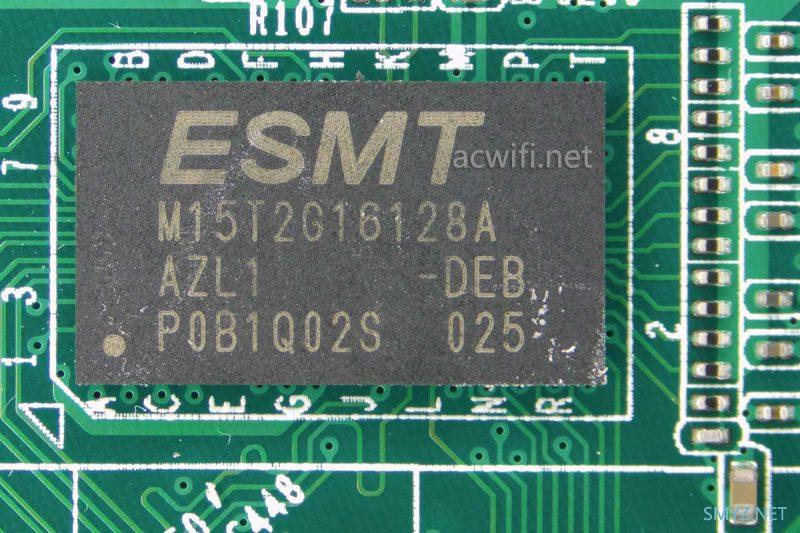

内存芯片的型号是M15T2G16128A，内存容量256MB。

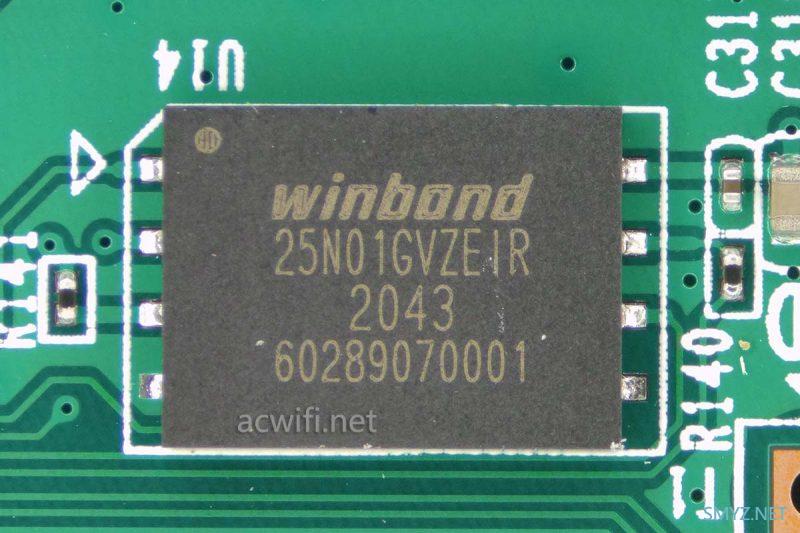

闪存芯片的型号是W25N01GVZEIR，容量128MB。

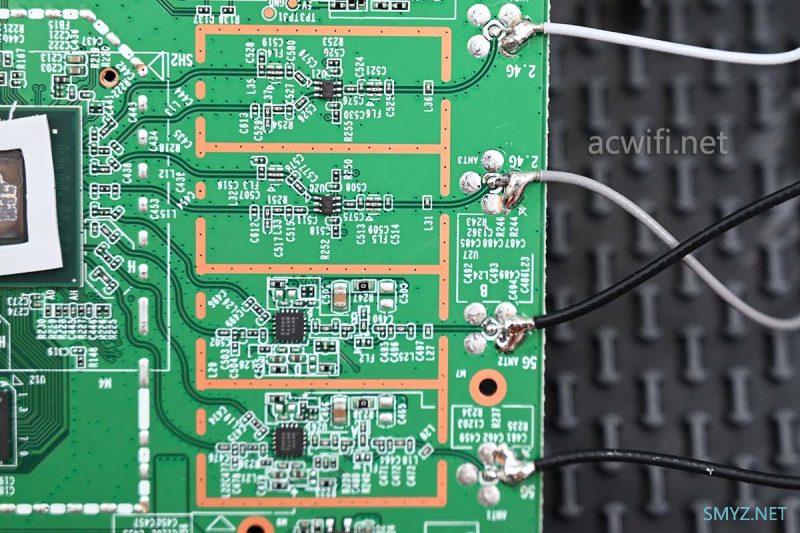

现在看射频电路：

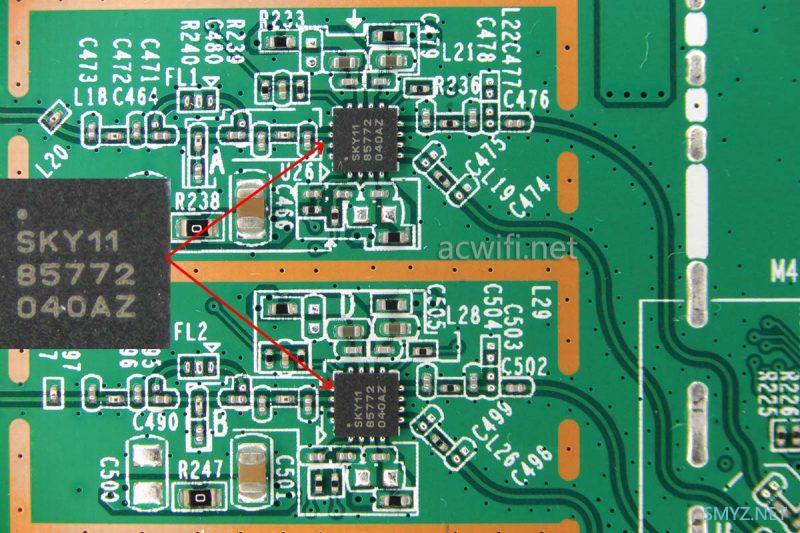

5G FEM芯片型号是SKY85772-11:
SKY85772-11的参数如下：
Integrated 802.11ax,5 GHz PA,LNA with bypass,and T/R switch
Fully matched input and output
Integrated logarithmic power detector and directional coupler
Transmit gain: 32 dB
Receive gain: 15 dB
Small QFN (16-pin,3 x 3 mm) package (MSL1,260 C per JEDEC J-STD-020)

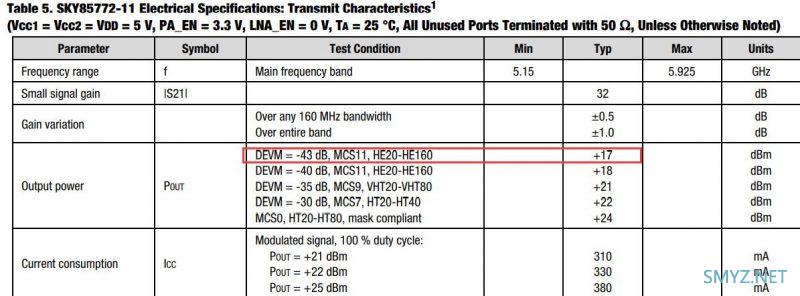

功率放大参数如下截图：
在1024-QAM下放大功率+17 dBM，不算高。
天邑TY6201A用的5G FEM型号是SKY85755-11，对应的放大的功率是+18 dBm。
看来这台腾达AX1803和腾达AX3都没有TY6201A的功率高呀。

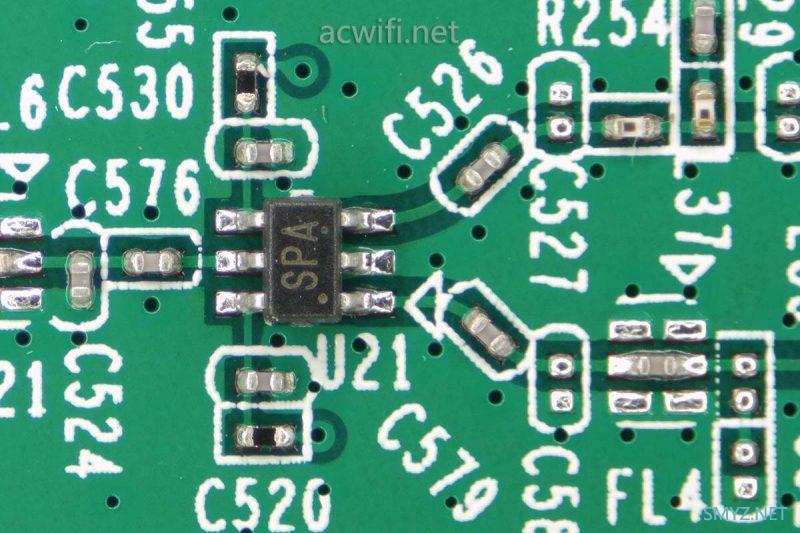

2.4G，，，因为BCM67545集成了PA和LNA，所以厂家为了省成本都不愿意使用外置FEM了，只有一颗收发切换开关：
除了华硕AX56U热血版有使用独立的2.4G FEM芯片之外，其它我拆过的BCM6755均没有。

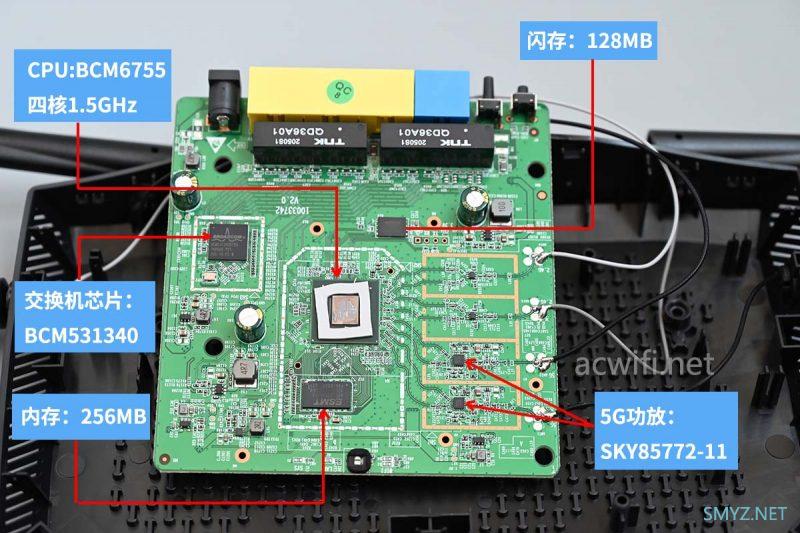

好了腾达AX1803拆机完成了，做个芯片汇总吧：

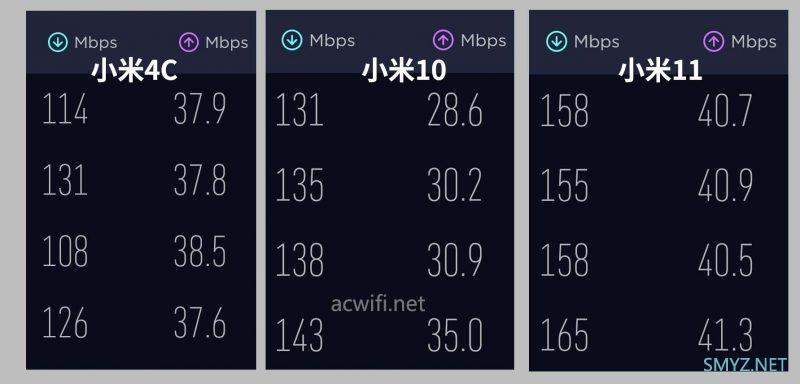

用小米4C、10、11在楼下D点位置测速看看：（电信300兆）
从测速来看不如TY6201A。

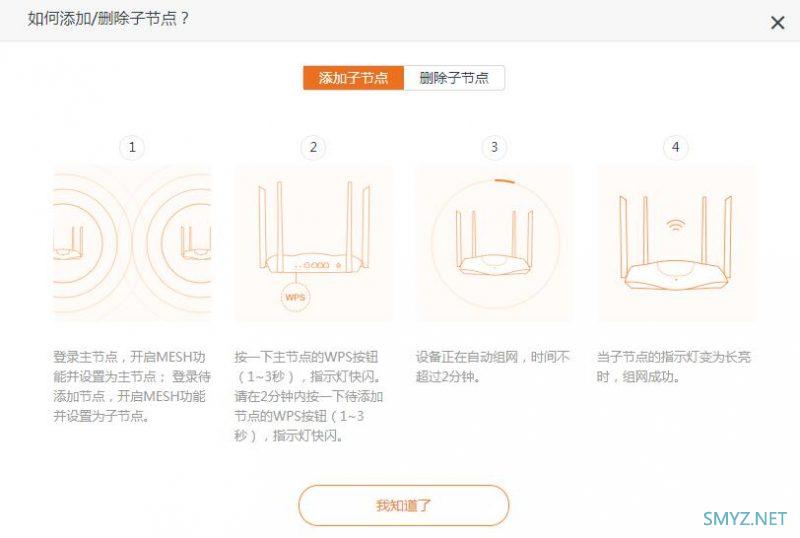

mesh组网的界面：
109元的BCM6755，
109元，性价比还是不错的。买2台组网用着也舒服呀，我猜的。这款应该能支持在AP模式下组网。因为你默认就是AP模式呀！！！！！！！！！！！
