JCG Q20拆机,上当了

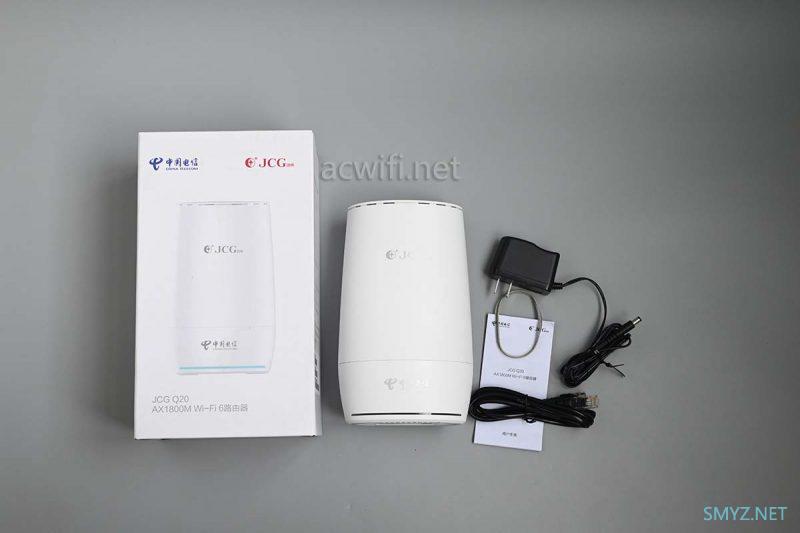

拆了和目CMIOT-AX18和兆能通信EN-M2之后,有人告诉我JCG Q20也是使用IPQ6000,跟前面两款相同的硬件。于是在闲鱼上找了半圈(因为数量稀少,所以叫半圈),120元包邮收了一台回来。内置天线,外观没有天邑的TY6202A精致,同样是三个网口。体积做得大一些,可能是逼不得已。

JCG Q20拆机,上当了

Q20是中国电信定制版,Q10 Pro是中国移动定制版,两者硬件一样。卖家说的!Q10 pro我没有买,不敢确定。

JCG Q20拆机,上当了

电源输出规格12V/1A,电源插在功率计上,接好网线连上网络,查看待机功率8.6W。。。。一看这待机功率,心里凉凉的感觉。因为三大AX1800方案里头,MTk的功耗和发热量最高。谁说的是高通方案??

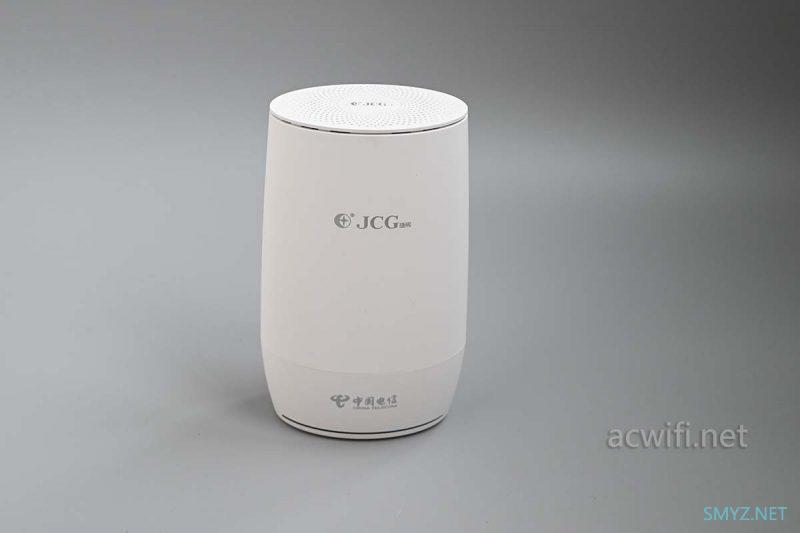

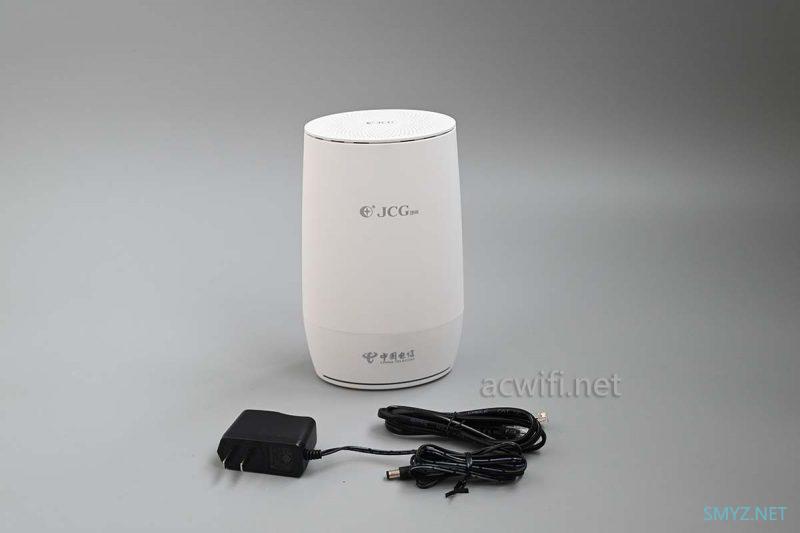

Q20r外观有点像拉长了的RBK20。高度21CM,一张A4纸的宽度。

JCG Q20拆机,上当了

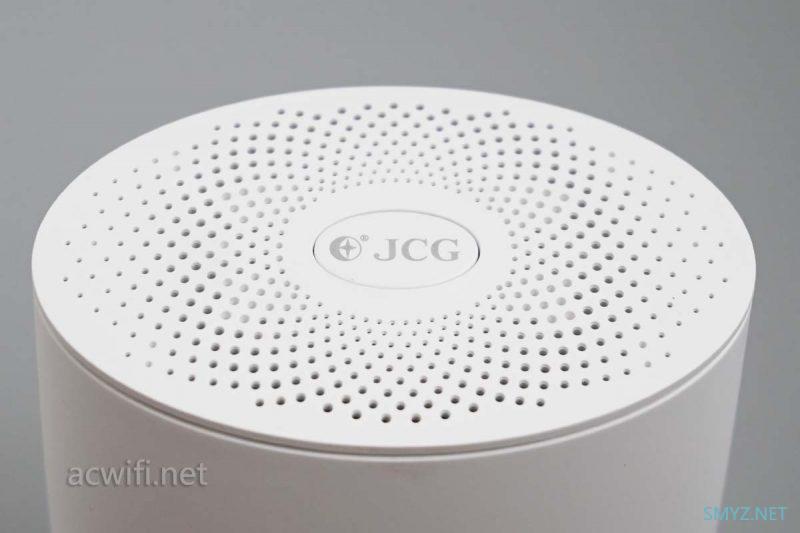

顶顶是密密麻麻的散热孔,但大小不一样,从中心往外辐射,越往外孔径越大。

JCG Q20拆机,上当了

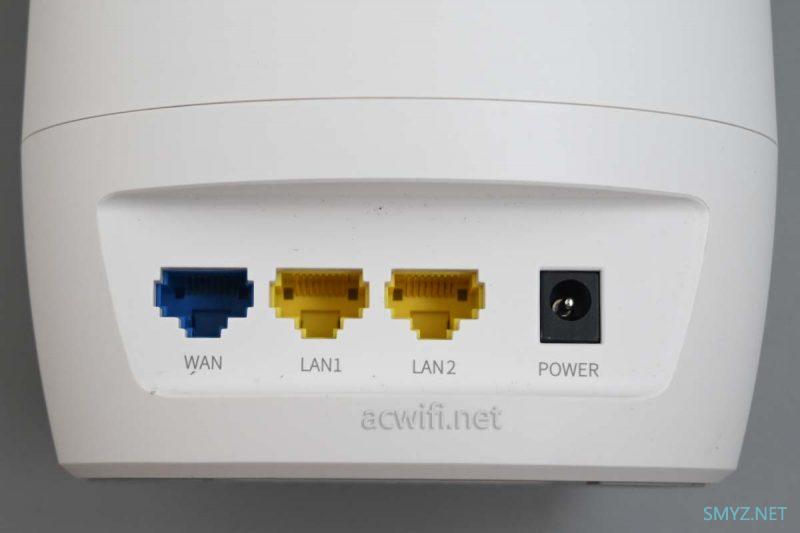

三个千兆网口,WAN口用了蓝色标记,不错。非常支持传统的网口设计。

JCG Q20拆机,上当了

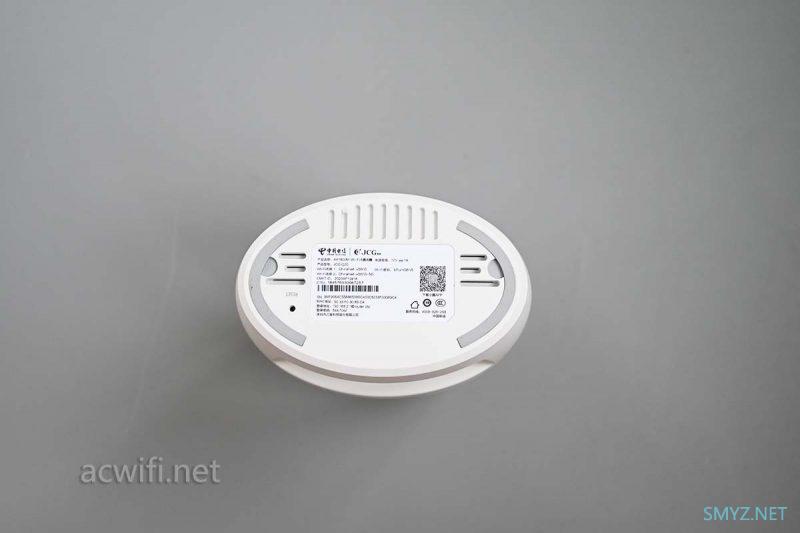

机身底部:

JCG Q20拆机,上当了

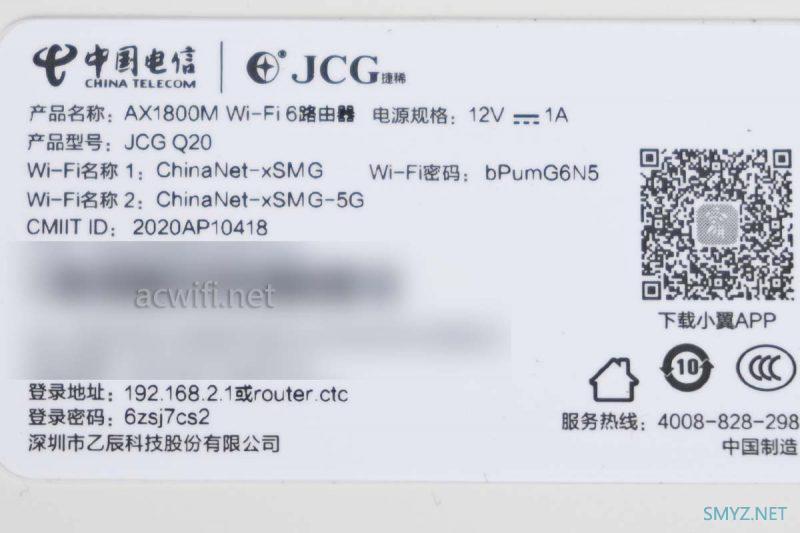

标签:

JCG Q20拆机,上当了

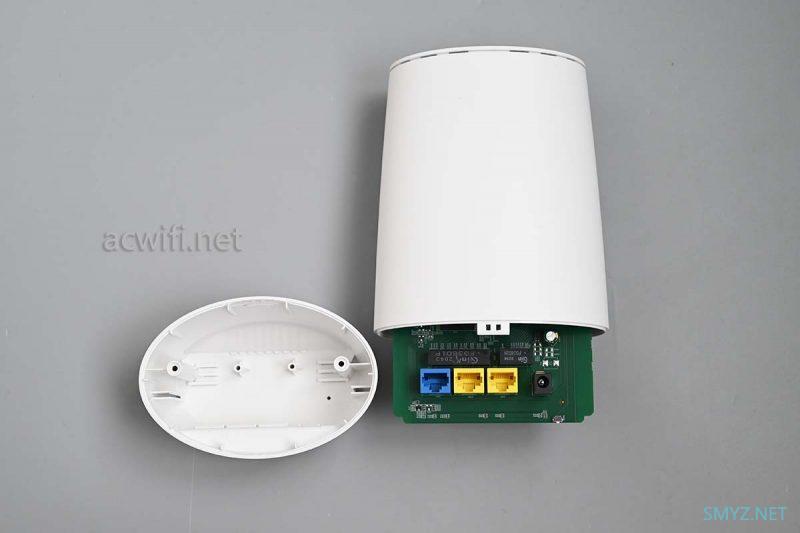

底部有两颗螺线,取下就可以分离出底座:

JCG Q20拆机,上当了

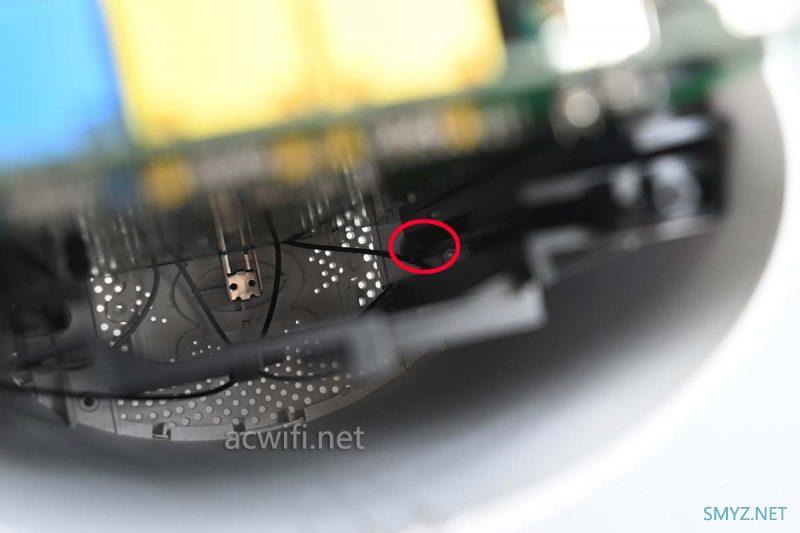

尝试用力抽出主板,但不成功,后知后觉,机身顶盖有固定螺丝,如下图的红框位置:

JCG Q20拆机,上当了

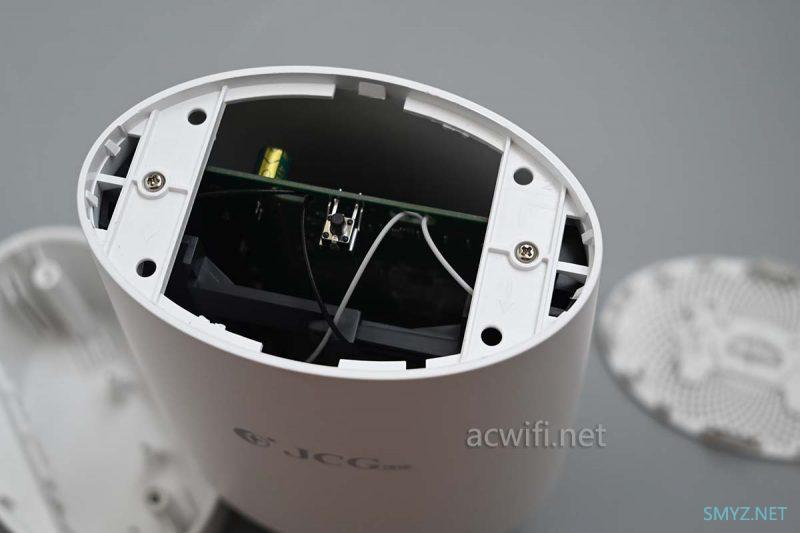

撬开顶盖后看见有两颗固定螺丝:

JCG Q20拆机,上当了

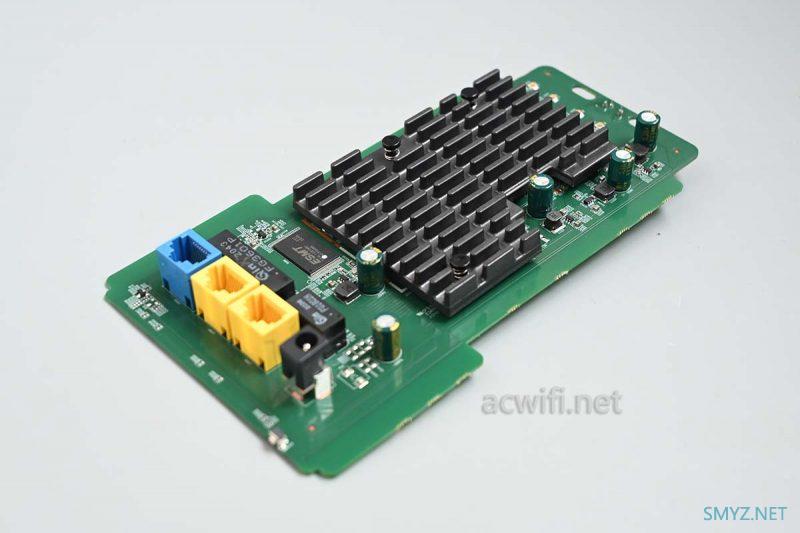

卸下螺线后就可以抽出主板了:

JCG Q20拆机,上当了

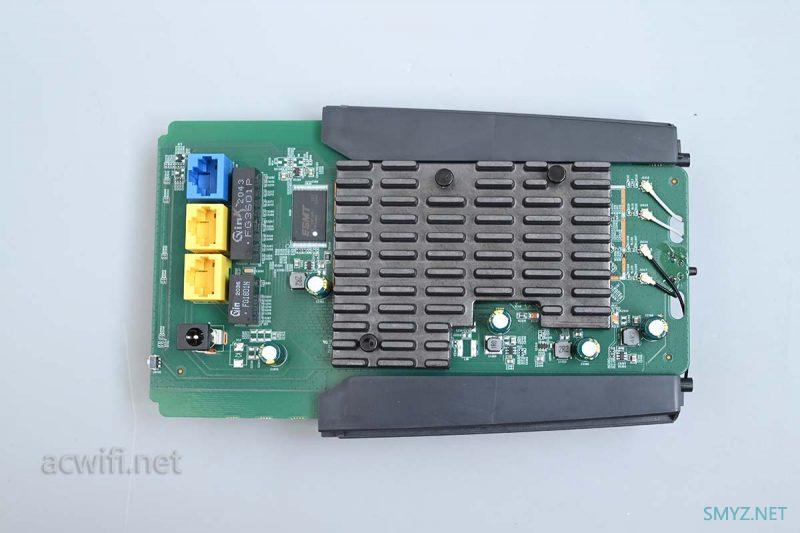

主板面积很大,上面有一片很份量散热器:

JCG Q20拆机,上当了

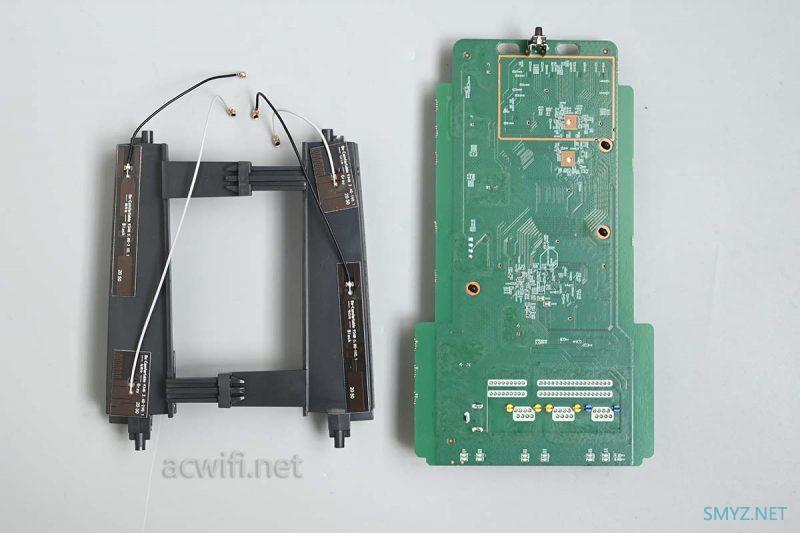

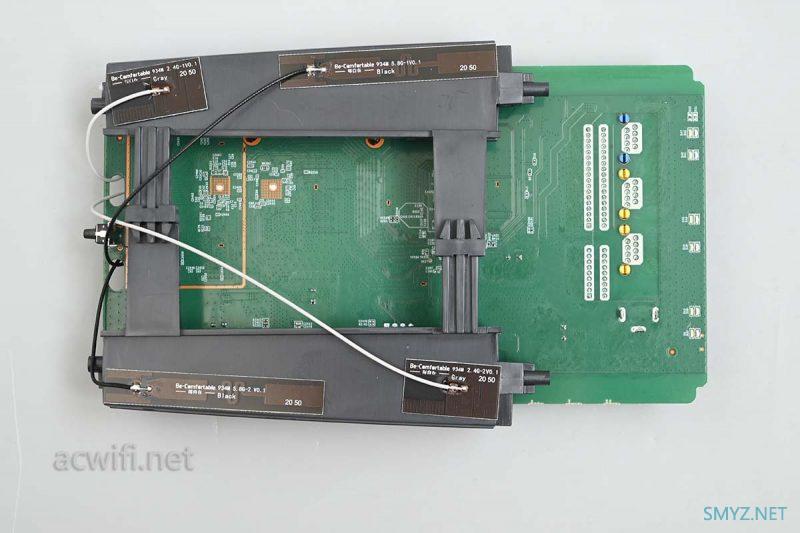

主板另一面可以看见四根PCB天线,黑色连接的是5G天线,白色连接的是2.4G天线:

JCG Q20拆机,上当了

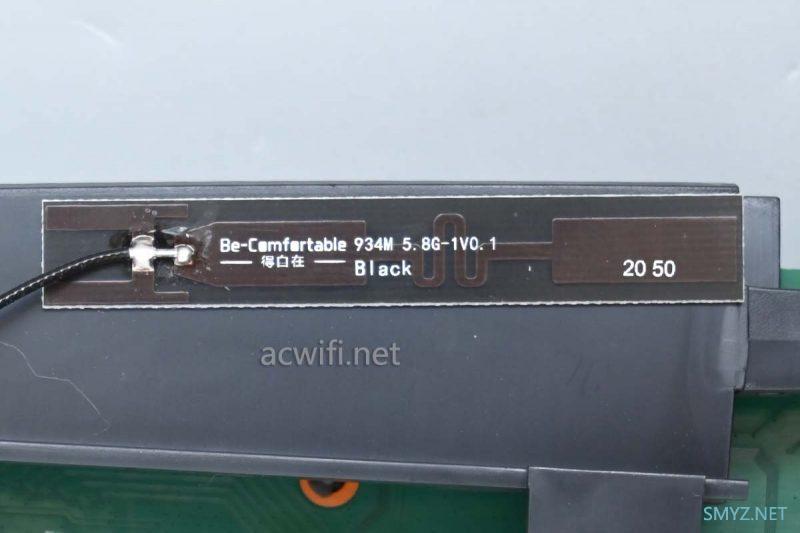

5G天线:

JCG Q20拆机,上当了

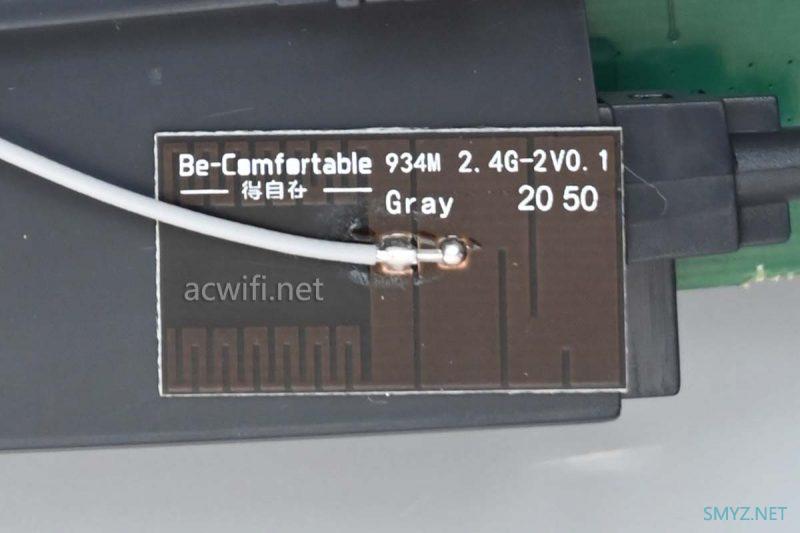

2.4G天线:

JCG Q20拆机,上当了

拆下天线,看主板背面,没有主芯片:

JCG Q20拆机,上当了

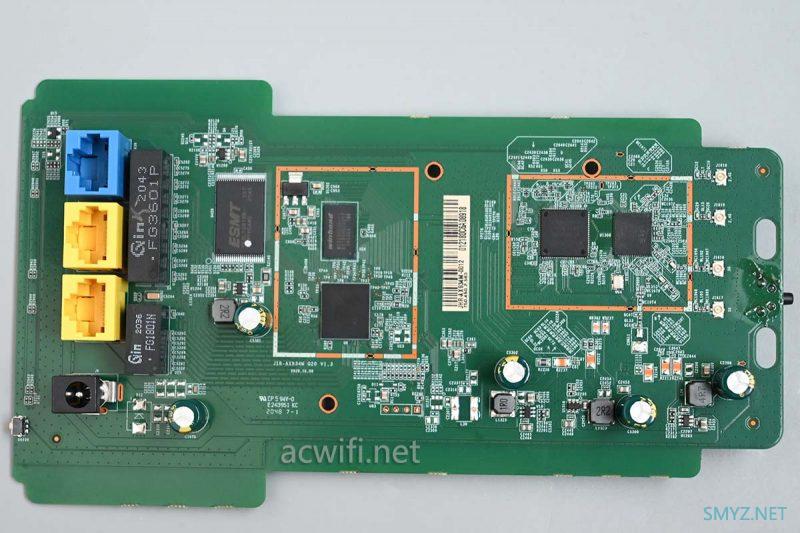

返回主板正面:

JCG Q20拆机,上当了

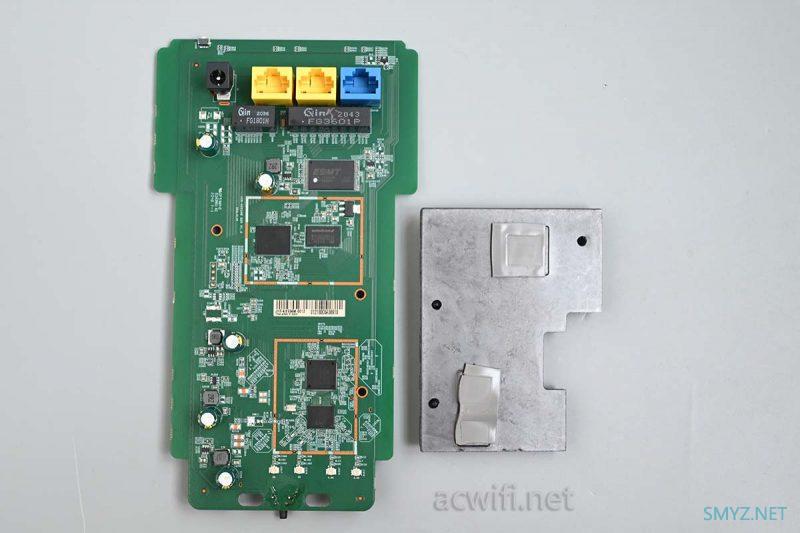

拆下散热器:

JCG Q20拆机,上当了

唉!67了果然是MTK呀。。。。我被昆啦!手里已经一大堆MTK了。

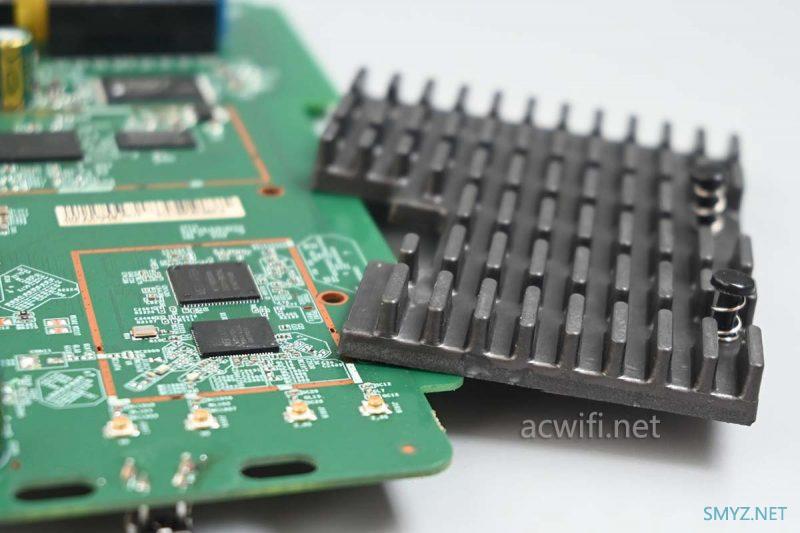

看这铝的散热器多厚。

JCG Q20拆机,上当了

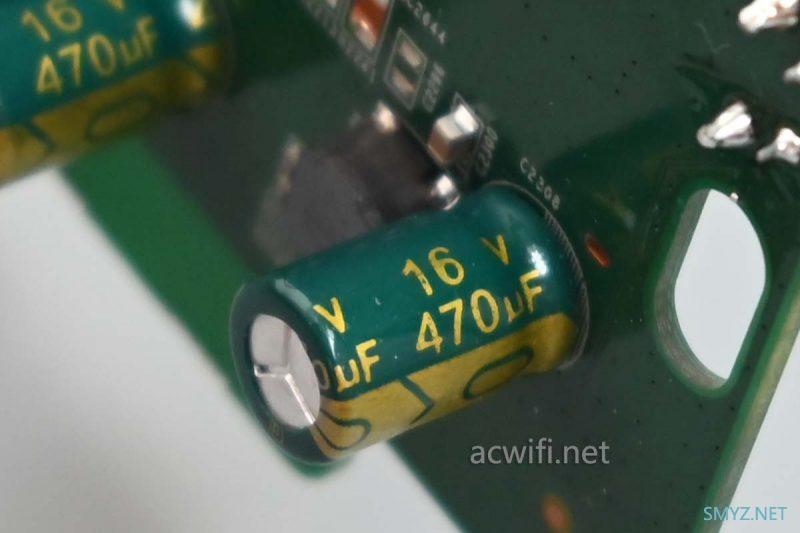

主板上一共5颗16V 470μF电容:

JCG Q20拆机,上当了

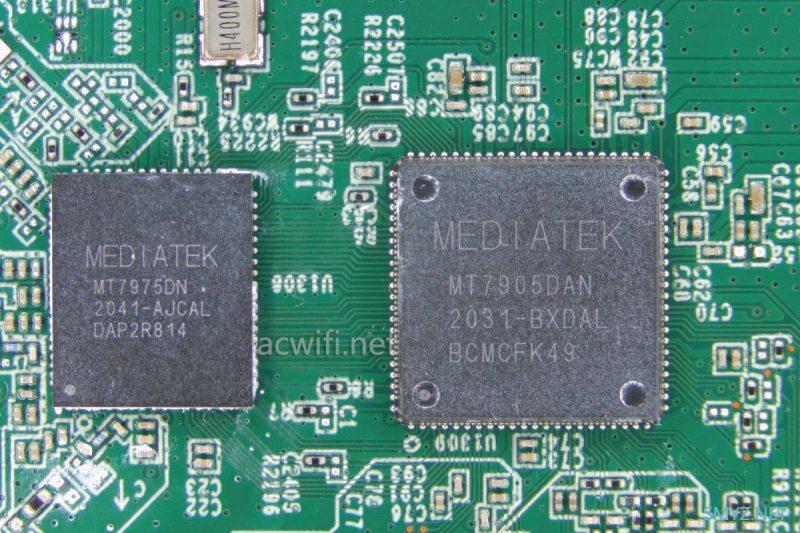

无线芯片型号是:MT7975DN+MT7905DAN,组成了一款DBDC芯片:MT7915D。支持双频2x2mimo,2.4G最高速率574Mbps,5G最高速率1201Mbps。

它也可以组成单频5G的4x4mimo,最高速率2402Mbps,这时它的丝印就要改成MT7975AN+MT7911AN,组成了单频无经芯片:MT7915A,也就是把D改成A(D是双频,A是单频)。

这款芯片是可以支持160MHz的,也就是单频5G 2x2mimo 160Mhz,最高速率2402Mbps,要看厂商愿意不愿意做成这样的。类似于MT7615N!


JCG Q20拆机,上当了

因为体积和发热量的关系,把一颗无线芯片做成了两颗。猜的!

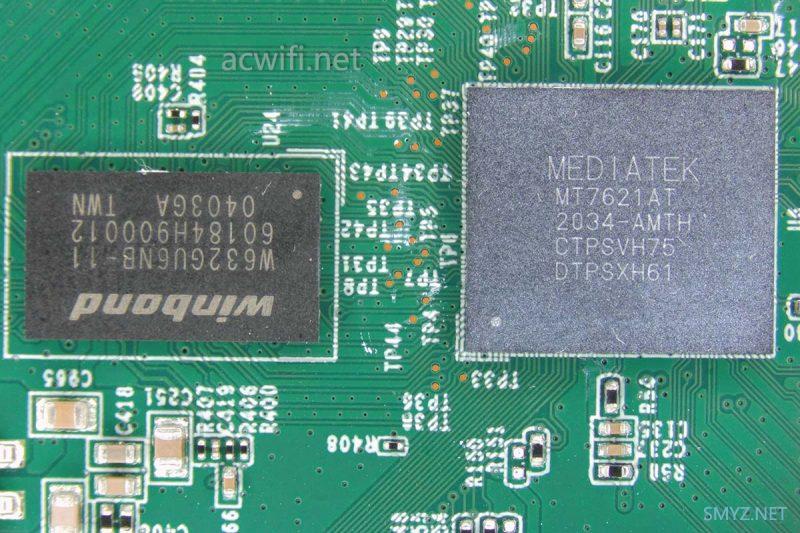

CPU型号是MT7621AT,双核880MHz;

内存芯片型号是W632GU6NB-11,IC DRAM 2GBIT PARALLEL 96VFBGA,容量256MB。

JCG Q20拆机,上当了

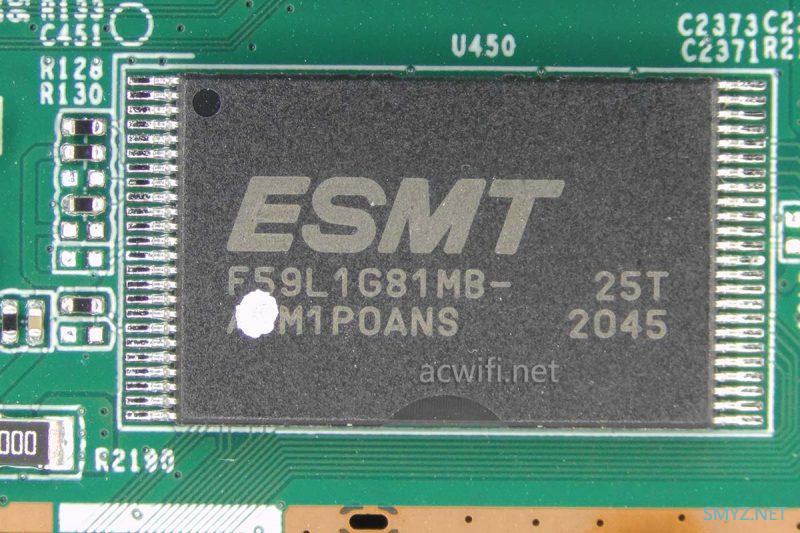

闪存芯片型号是F59L1G81MB,容量128MB。


JCG Q20拆机,上当了

有安装屏蔽罩的位置,但没有安装屏蔽罩,什么原因?

通常是在送去做认证检测时会安装上屏蔽罩,以便顺利通过,零售版本不安装,省成本, 也对使用者无感。屏蔽罩的最大作用是通过一些电磁认证。又是我猜的!

JCG Q20拆机,上当了

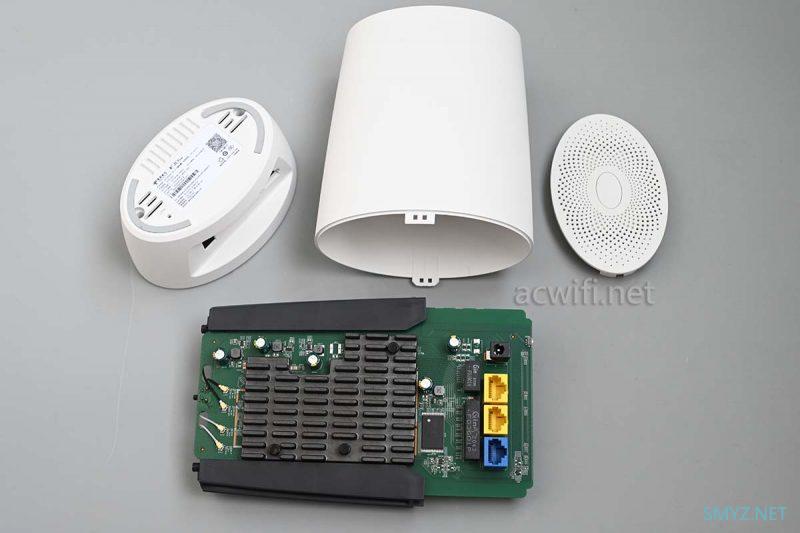

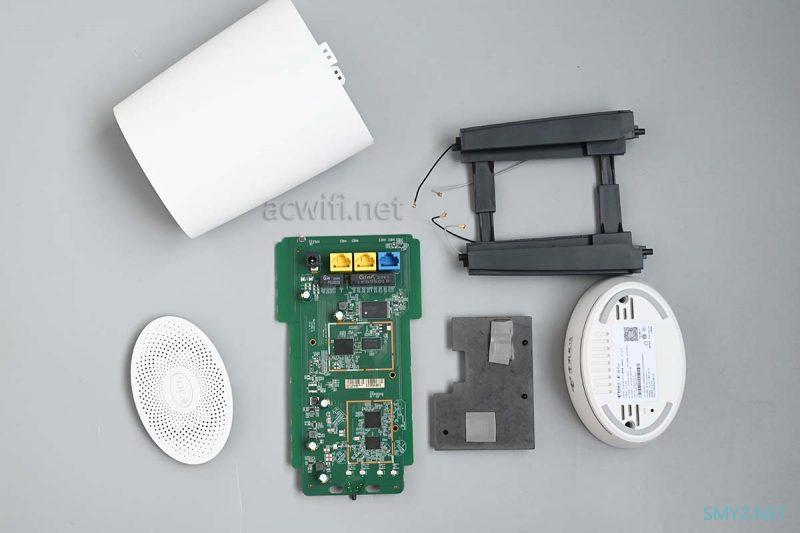

其它没什么好看的了:

JCG Q20拆机,上当了

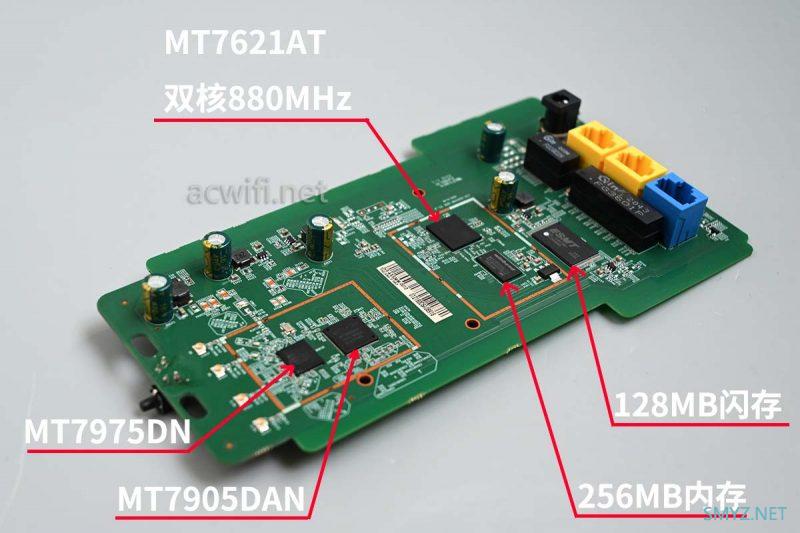

型号汇总:

JCG Q20拆机,上当了

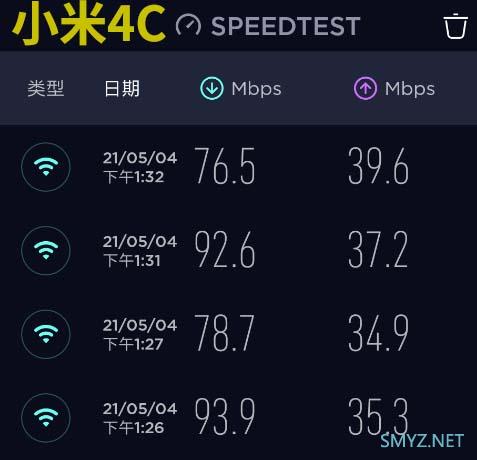

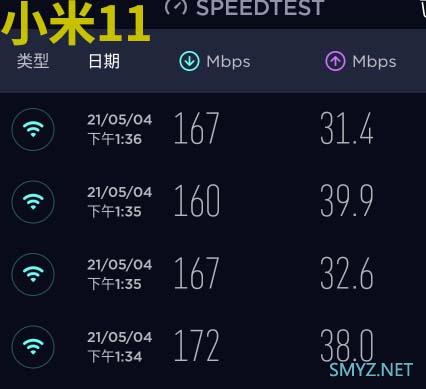

拿小米4C和小米11在楼下D点位置测速看看,宽带300兆。

JCG Q20拆机,上当了

JCG Q20拆机,上当了

一般,不信很差,比前面那两款和目AX18和兆能ZN-M2都要明显快50%。

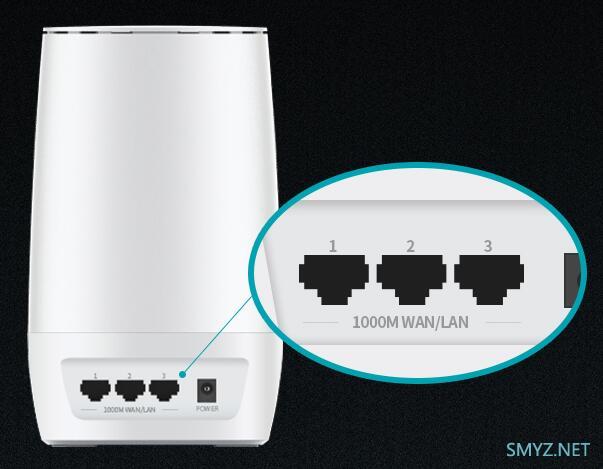

JCG 878Q采用的是高通方案,外形跟这款Q20一模一样,所以才有人误以为Q20也是用的高通方案吧! 878Q在淘宝全新价要399元呢!

878Q的网口全是黑色,支持盲插。

JCG Q20拆机,上当了

大家不要再把JCG Q20看成是高通方案的了,现在闲鱼还有卖家在挂卖Q20时与打上高通字样。

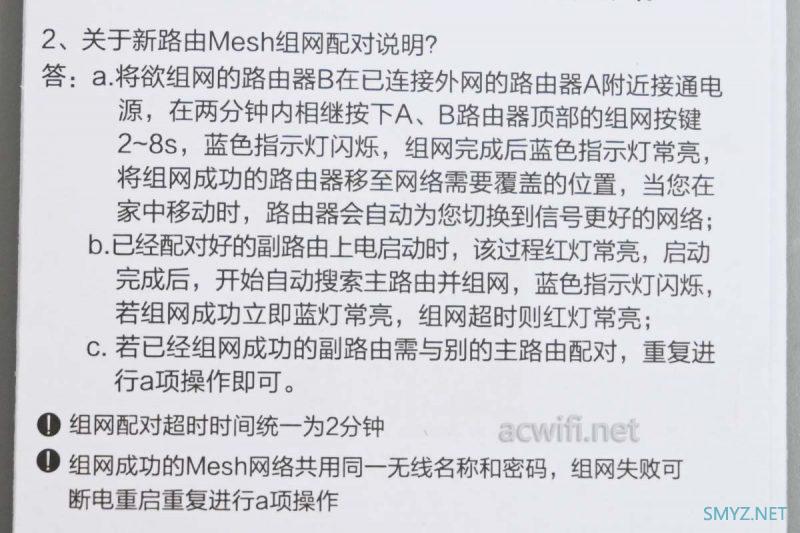

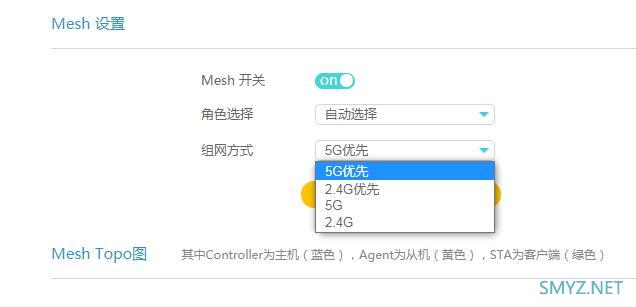

Q20支持mesh吗?支持的:

JCG Q20拆机,上当了

JCG Q20拆机,上当了

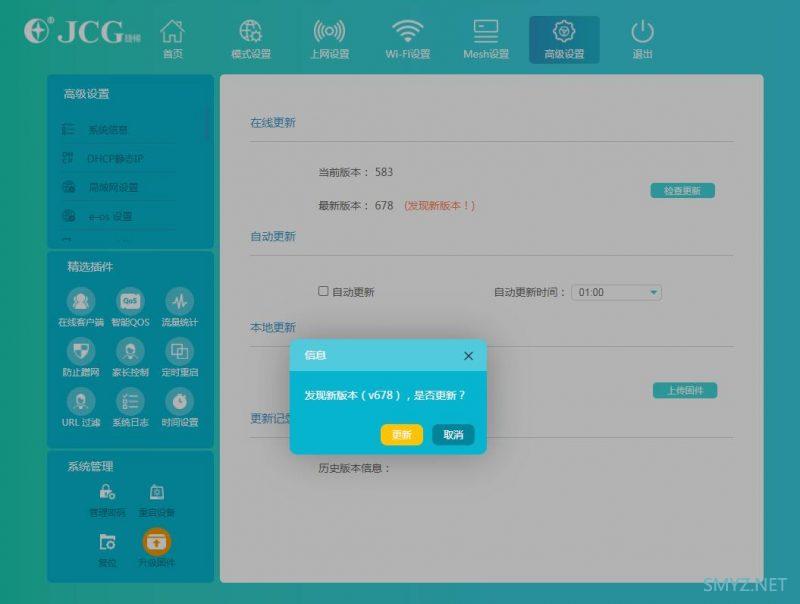

界面很像和目AX18和兆能ZN-M2的,但Q20这款有在线更新固件功能。真怀疑前面两款都是由JCG代工的。

JCG Q20拆机,上当了

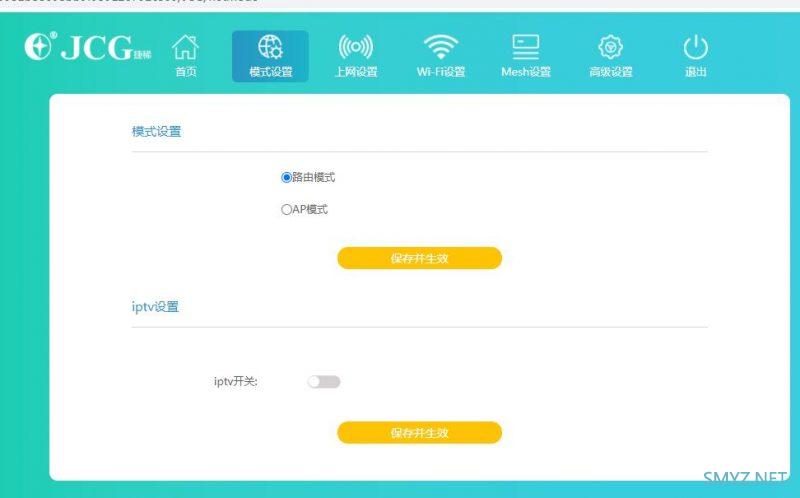

AP模式:

JCG Q20拆机,上当了

如果这款150元买来就不值了。然而很多挂卖150元的!

若有任何疑问可留言或关注微信公众号smyz-net
