华为光猫HN8145V拆机

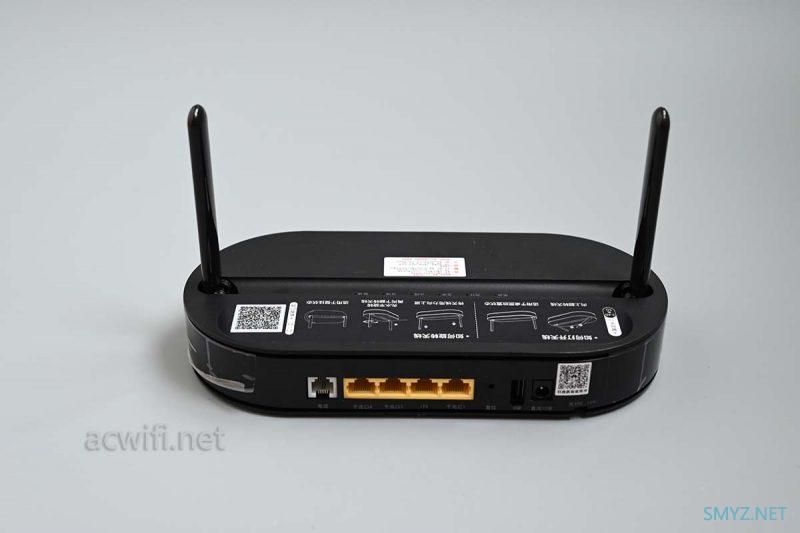

又来拆光猫了,熟悉的外壳,差不多的型号,差不多的配置,差不多的心情。今天要拆的是华为HN8145V:

华为光猫HN8145V拆机

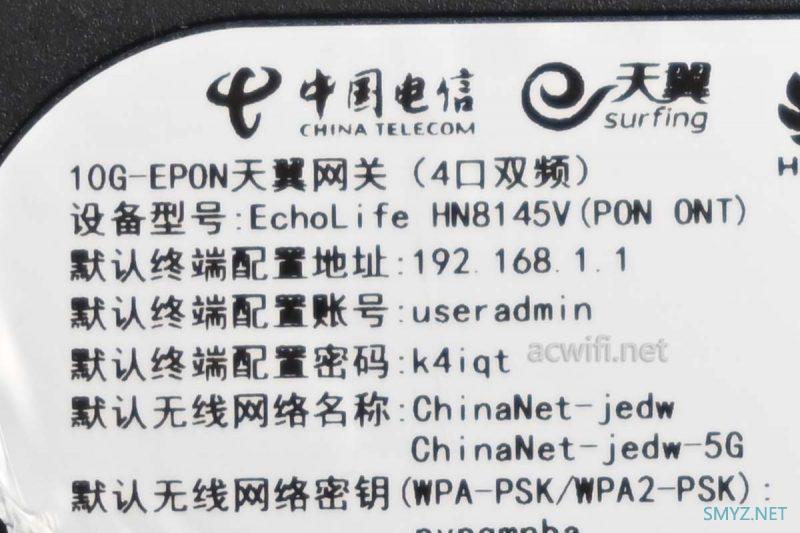

机身底部标签:10G-EPON HN8145V

华为光猫HN8145V拆机

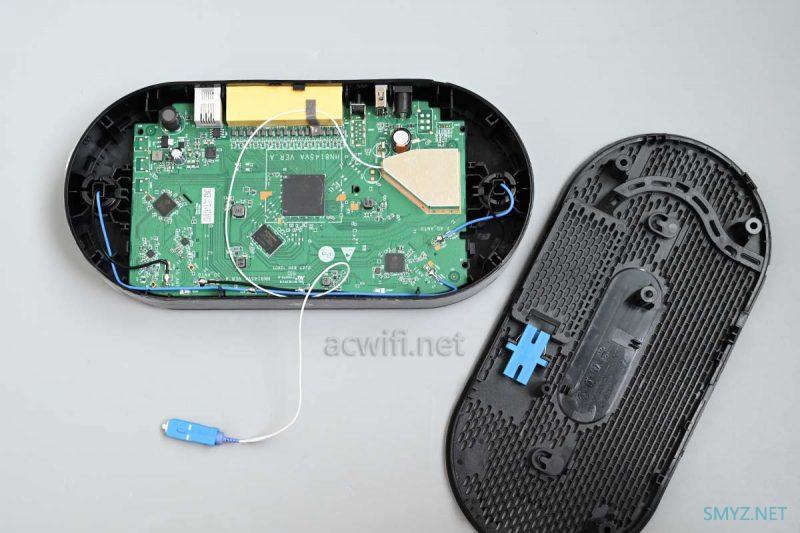

拆开:

华为光猫HN8145V拆机

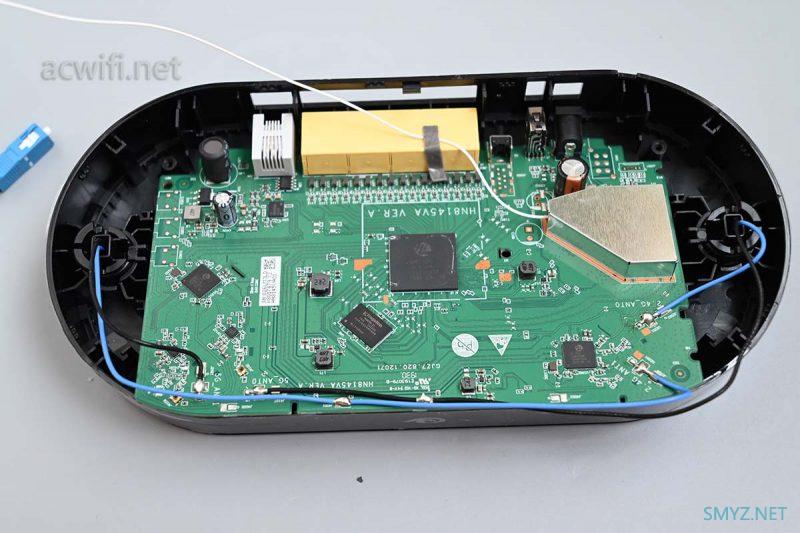

主板正面:

华为光猫HN8145V拆机

主板背面:

华为光猫HN8145V拆机

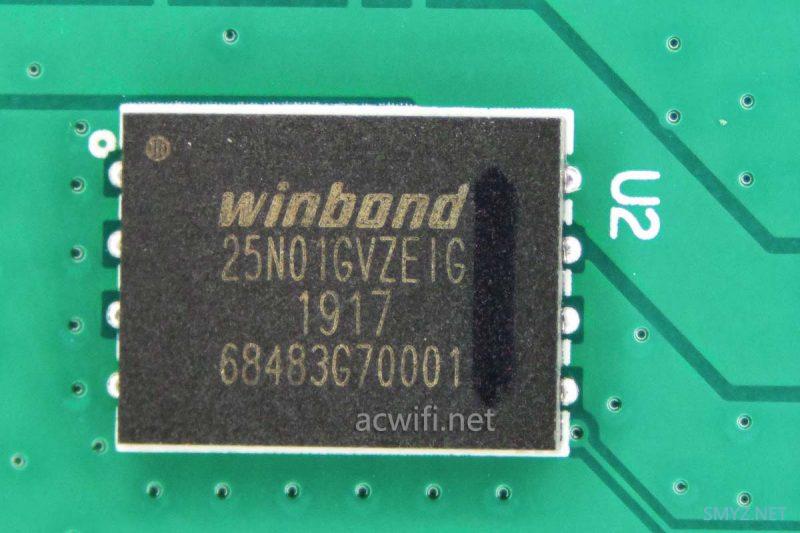

背面上有一颗闪存芯片,型号是W25N01GVZEIG,容量128MB。

华为光猫HN8145V拆机

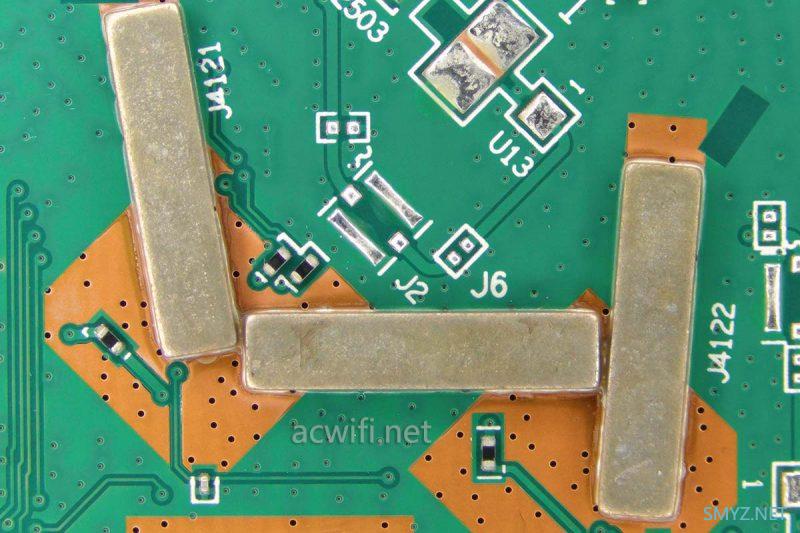

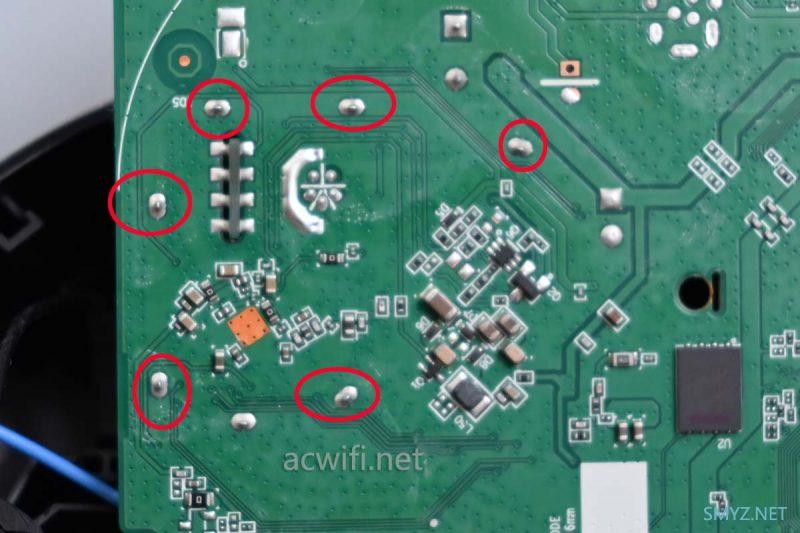

主板背面,还有五根细小的铜片,起到散热散热作用吧,有些在FEM芯片的正下方。如果是黄金就好了!!!!我算了一下,如果是黄金的话,这5根值多少钱。

体积13.7x3x1mm=41.1mm³,四条九的黄金密度是19.32g/cm³,得出五根的总重量是3.97克,400多元一克,这。。。。我发财了。。我多收几个HN845V去,别拦我。。。

梦醒了,继续拆机。

华为光猫HN8145V拆机

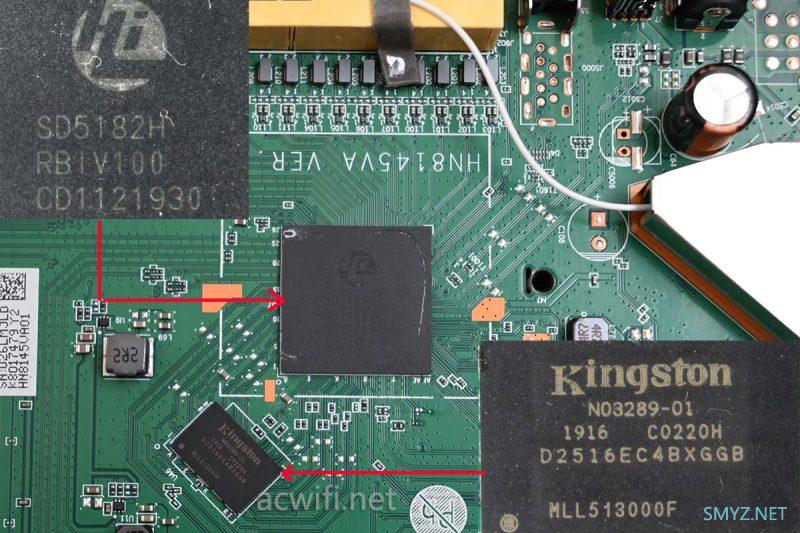

CPU型号是HiSD5182H,跟华为HN8145X6用的CPU是一样的:双核1.2GHz,ARM A9架构。内置四口千兆交换芯片,内置10G/2.5G/1G 光MAC。

CPU的下方是一颗内存芯片,型号是D2516EC4BXGGB,容量512MB。

华为光猫HN8145V拆机

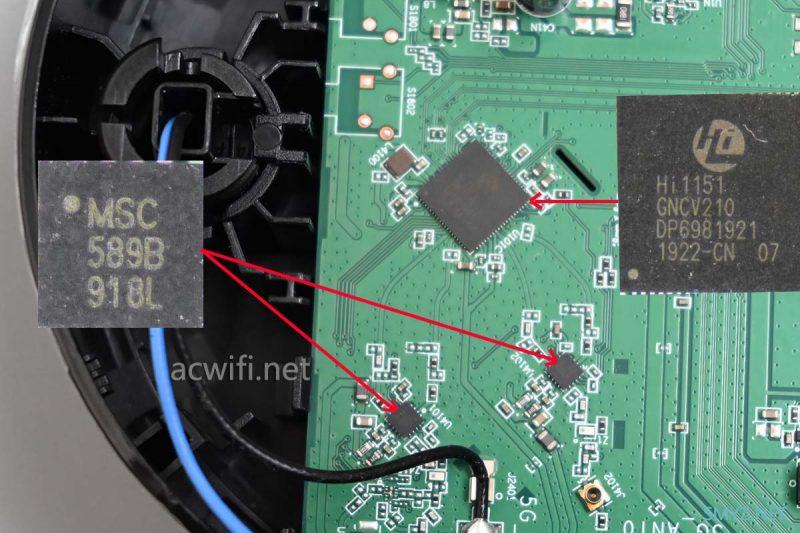

5G无线芯片是Hi1151,2x2mimo,最高速率866Mbps;

外置了FEM芯片,型号是LX5589B,华为的一些路由器也是此方案,比如WS5200增强版和四核版。

华为光猫HN8145V拆机

LX5589B的参数如下:

Features

 5V Supply Voltage

 Integrated 5GHz PA,LNA,and SPDT Tx/Rx Switch

 POUT= 20dBm (256QAM / 80MHz)

 Bypassable LNA

3 mm x 3 mm QFN package

RoHS2 Compliant & Halogen Free

在256-QAM时放大功率+20dBm=100mW,功率一般般。

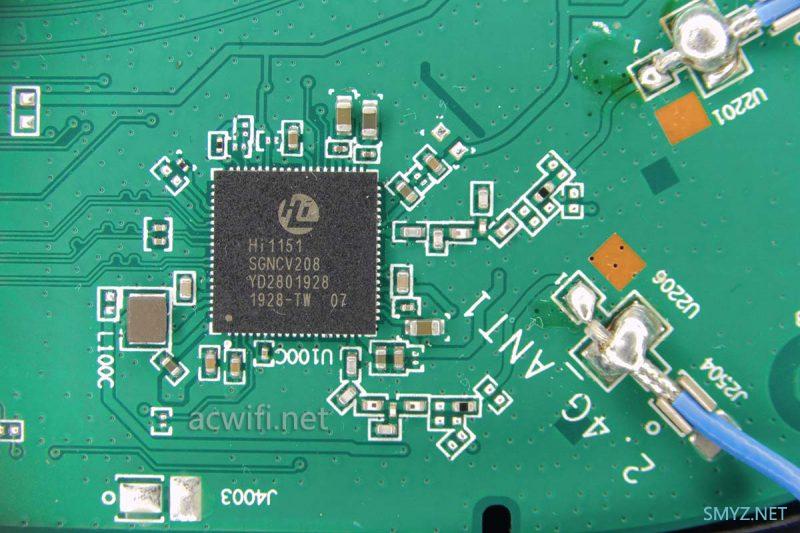

2.4G无线芯片也是海思的Hi1151,但没有外置独立的FEM芯片。芯片支持256-QAM,最高速率400Mbs,但要看固件是否支持,一般是300Mbps。我没开机试!

华为光猫HN8145V拆机

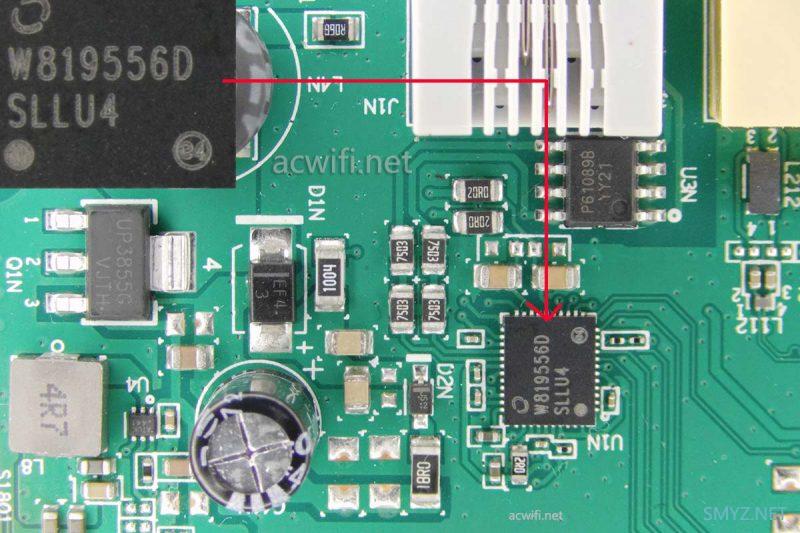

电话线接口下方有一颗W819556D,查无资料。估计是电话语音处理IC。

华为光猫HN8145V拆机

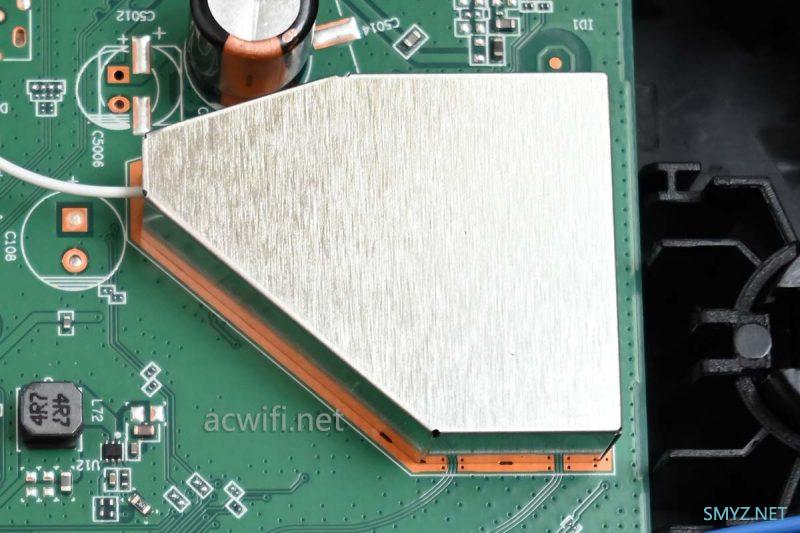

想撬开这个屏蔽罩:

华为光猫HN8145V拆机

但发现有几个脚焊在主板上的:

华为光猫HN8145V拆机

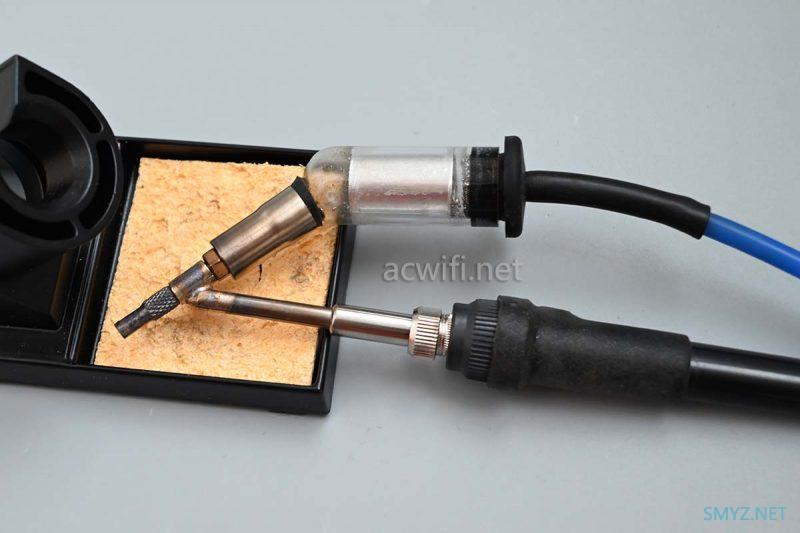

这需要吸锡了,我技术不行呀。工欲善其事,必先利其器。所以我搞了这套吸锡器回来:

华为光猫HN8145V拆机

这工具真好用呀,一碰一吸,干净利索。

华为光猫HN8145V拆机

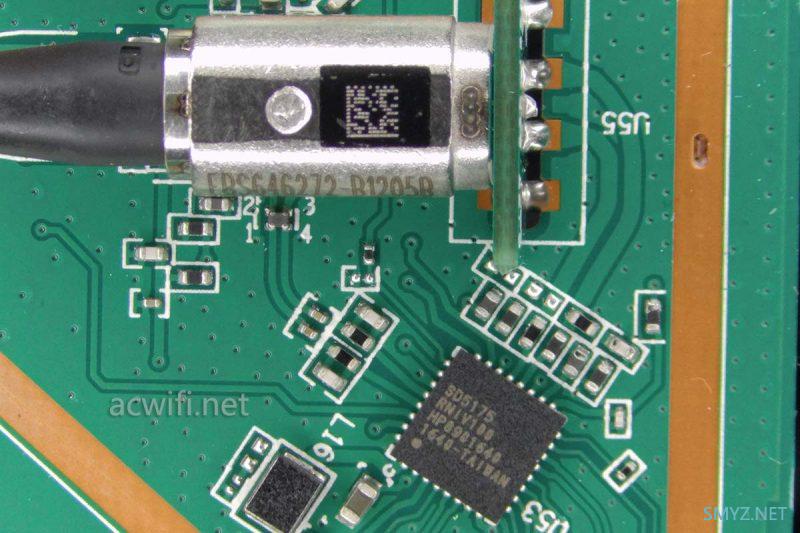

这里有一颗10G/2.5G/1G 光PHY芯片(Laser DRIVER),型号是海思SD5175。华为HN8145x6用的是SD5171。两款芯片有不同的丝印,代表用了不同的厂家生产,功能性能是一样的。都是海思设计,代工厂不同而已。

华为光猫HN8145V拆机

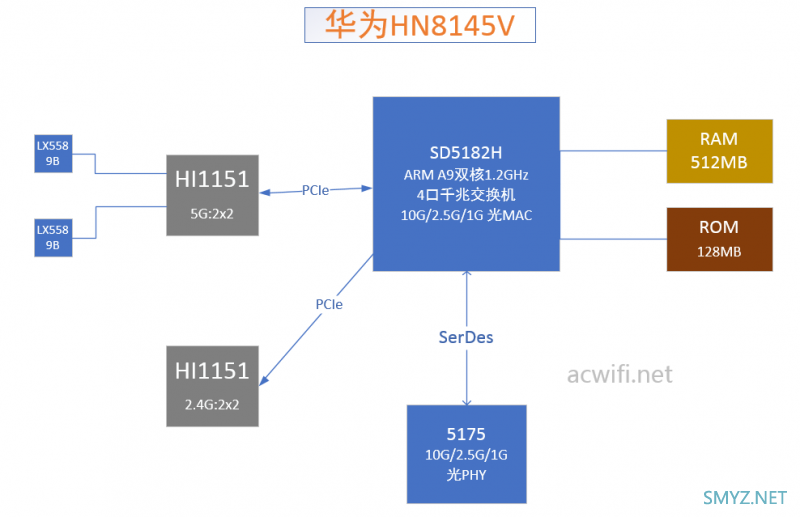

到此,华为HN8145V就拆完了,画了一张图解,如下:

华为光猫HN8145V拆机

闲鱼价格不高都是一百多块钱,如果不用它的无线,这款光猫比较强。相400元以上的HN8145x6(WiFi6无线),这一款也显得性价比高。现在全新的华为AX3 Pro都涨价到380元以上了,HN8145x6也有贵的资本。

我没开机试呀,本篇就到这了。
