万兆EPON光猫天翼网关中兴F1855v2拆机

不要激动,就一台全千兆网口的10G-EPON光猫。闲鱼价不贵,100元多一些。拆开看看什么配置。

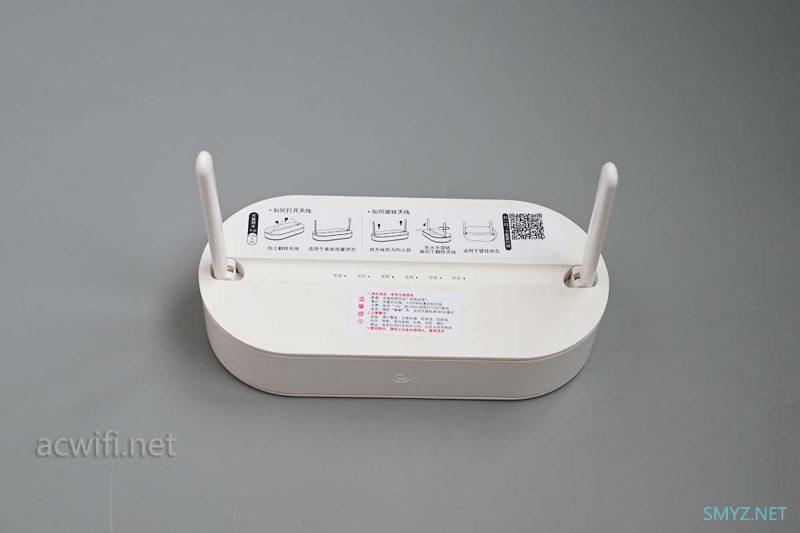

外壳是多么的复刻,刻完又刻,光猫多数放弱电箱里,就不管它的外观了,只要小巧就行,但这外观不算小巧,天线可以折叠起来不占地方。

万兆EPON光猫天翼网关中兴F1855v2拆机

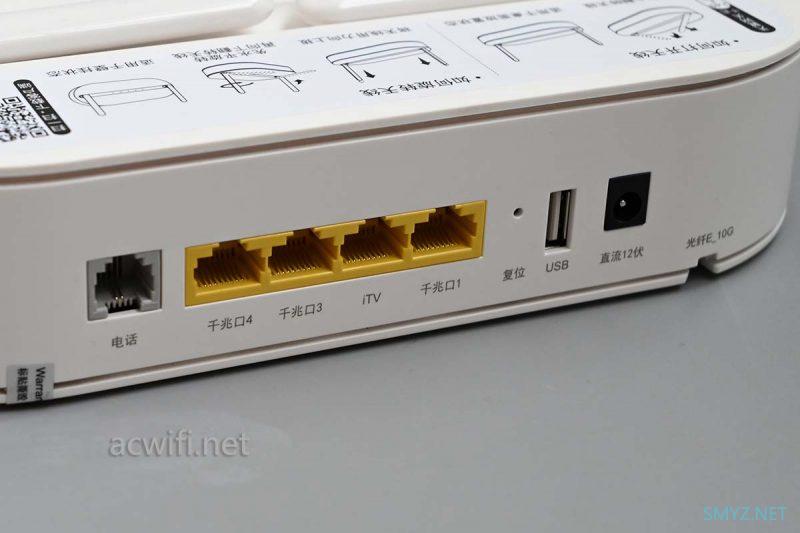

接口方面,3个LAN口,1个ITV口,均是千兆速率; 还有一个USB2.0和电话线接口。

万兆EPON光猫天翼网关中兴F1855v2拆机

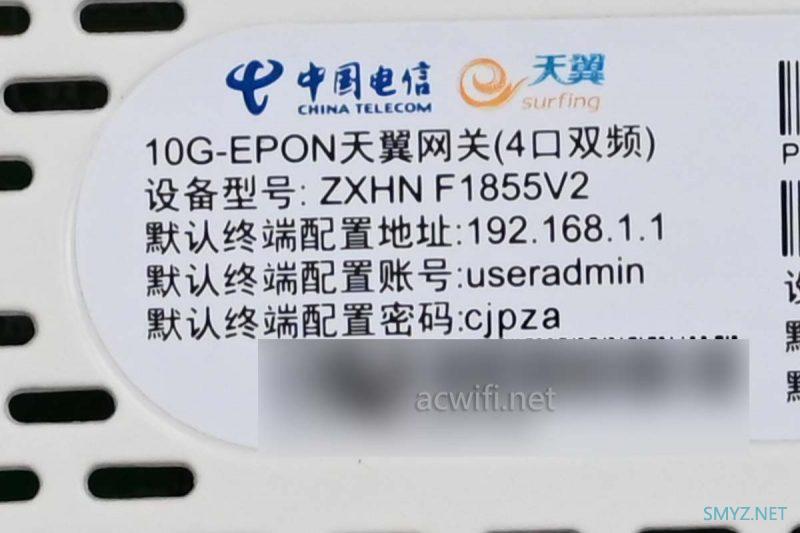

机身底部标签:

万兆EPON光猫天翼网关中兴F1855v2拆机

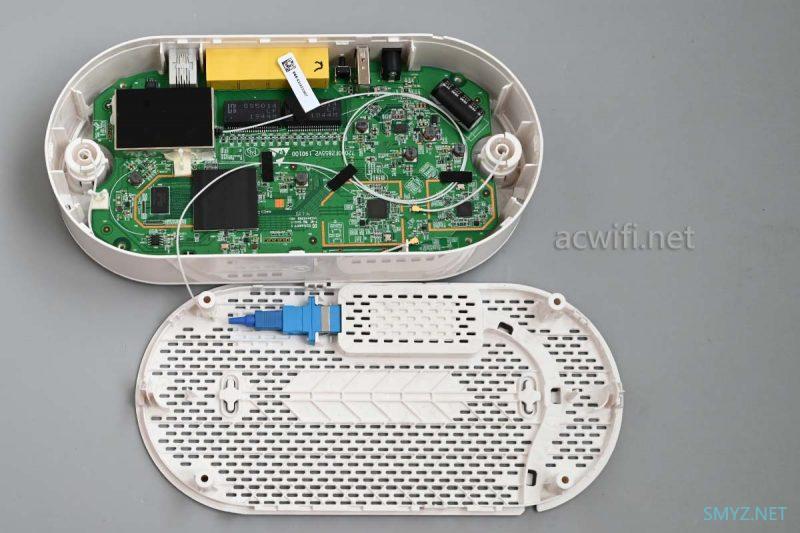

拆开底壳:

万兆EPON光猫天翼网关中兴F1855v2拆机

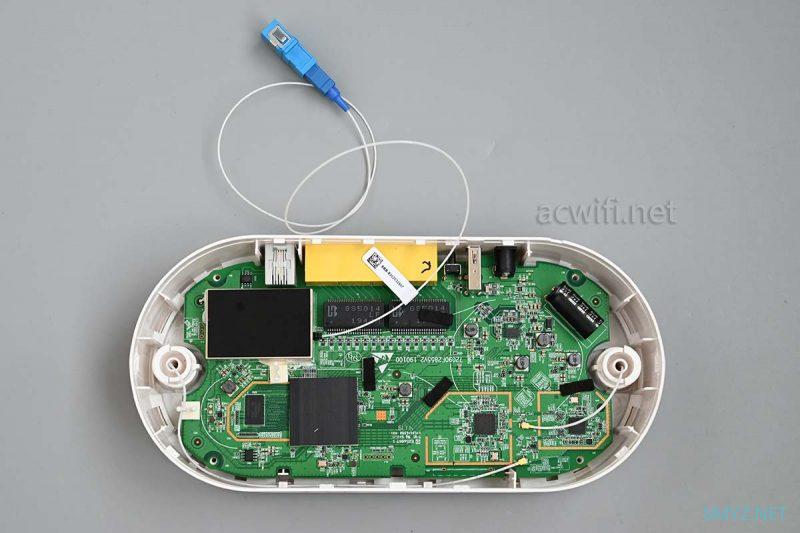

CPU上面粘一片薄薄的铝片,一会看看是什么CPU。

万兆EPON光猫天翼网关中兴F1855v2拆机

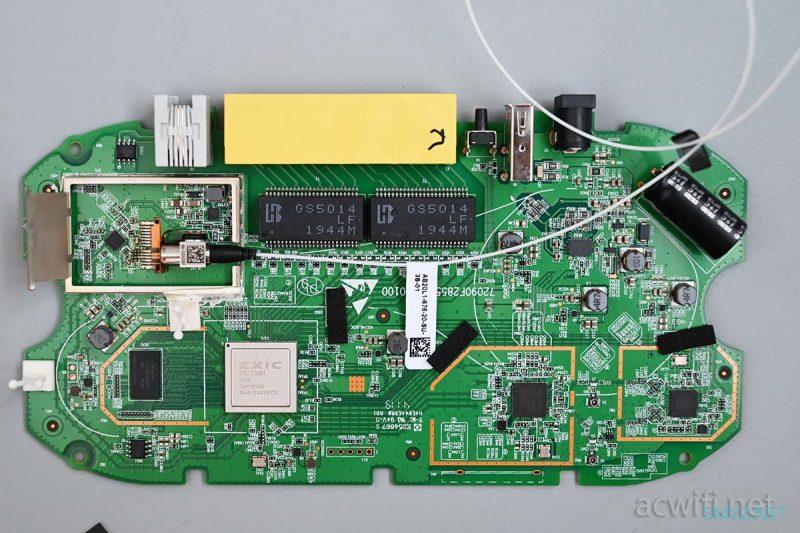

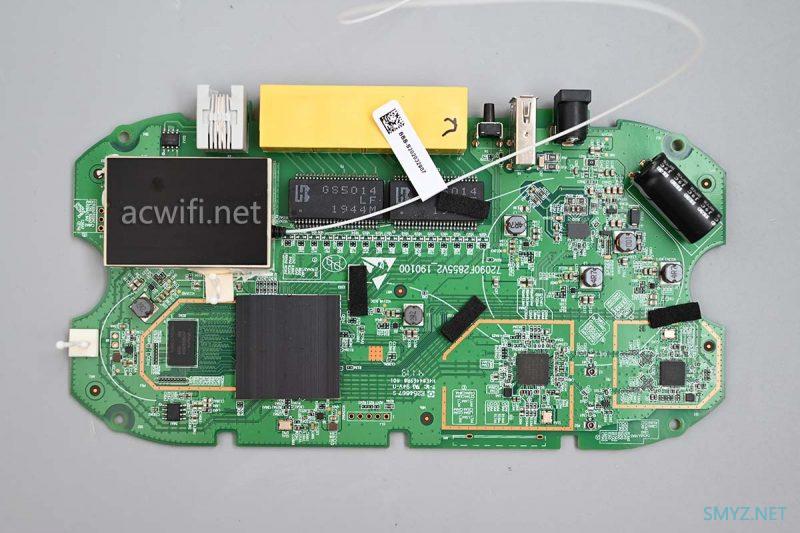

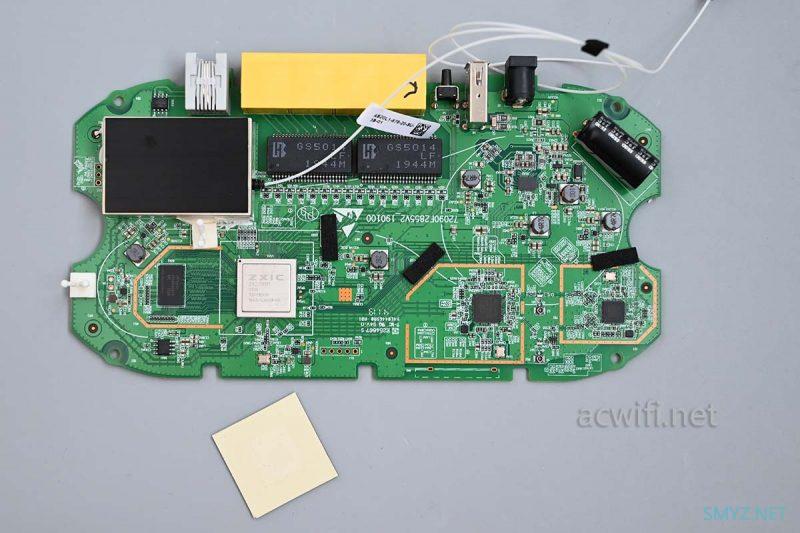

取出主板:

万兆EPON光猫天翼网关中兴F1855v2拆机

用电吹风吹一会黑色的铝散热片,轻松拿下来:

万兆EPON光猫天翼网关中兴F1855v2拆机

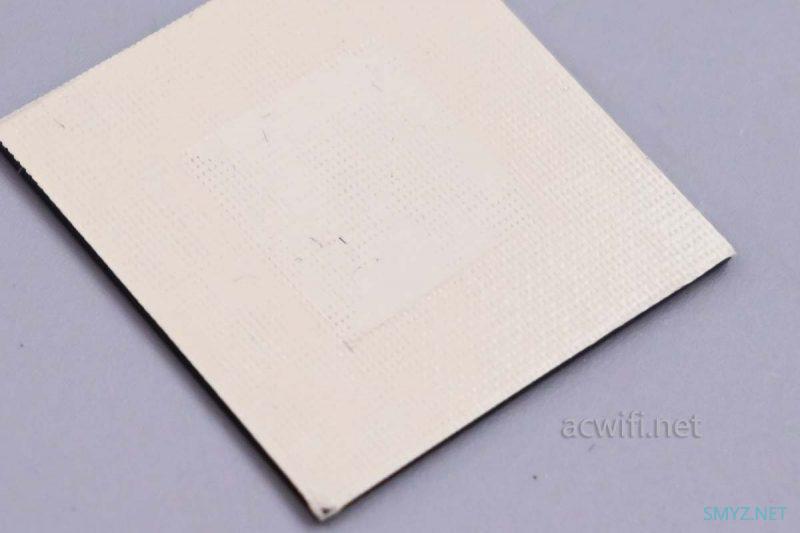

这个散热片使用了活络止痛贴与CPU粘连,增强导热性能:

万兆EPON光猫天翼网关中兴F1855v2拆机

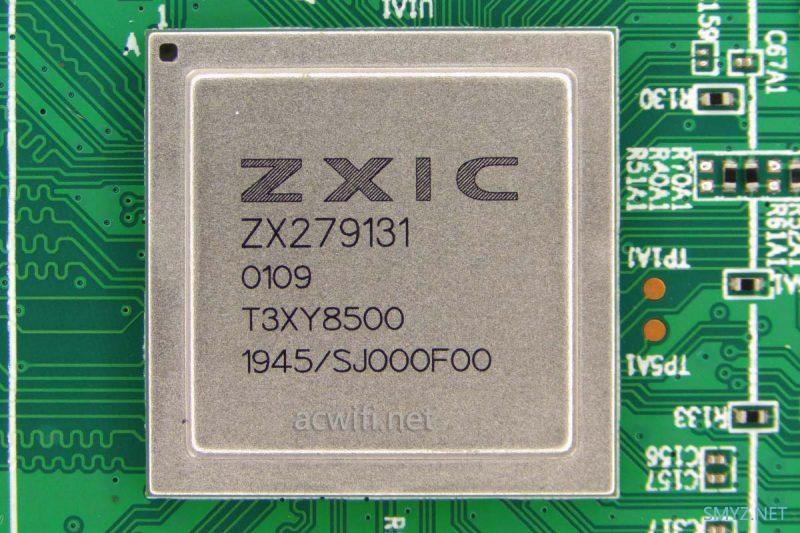

CPU的型号是ZX279131(中兴微电子), A9架构,双核1.2GHz,因为我看不见有交换机芯片,所以断定它集成了4个千兆PHY。集成10G/2.5G/1G 光MAC。

总体参数跟海思SD5182H很相似。

万兆EPON光猫天翼网关中兴F1855v2拆机

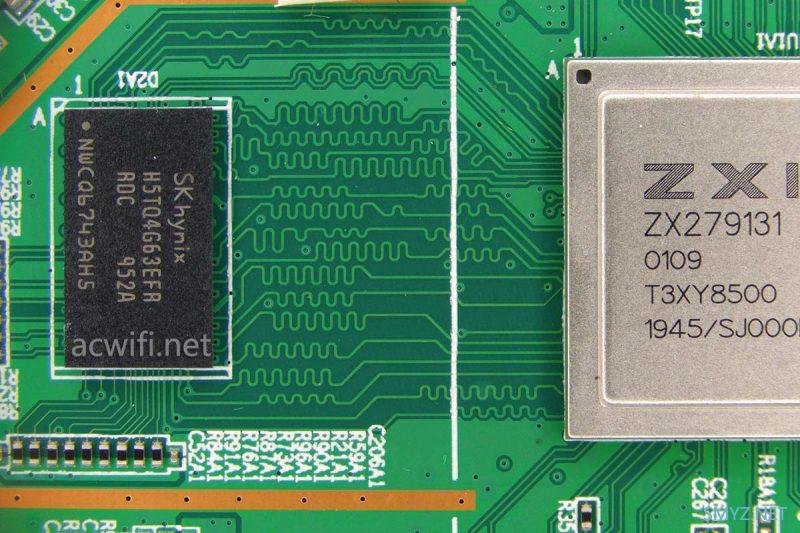

CPU的左侧有内存芯片,型号是H5TQ4G63EFR-RDC,容量512MB,海力士DDR3内存颗粒。

内存与CPU之间有一些脉博跳动,曲线救国。这种蛇形走线,消除长直布线在电流通过时产生的电感现象,减轻线与线之间的串扰问题,这一点在高频率时表现得尤为明显。保证CPU和内存可以正常通信,在其规定的速率下。我百度的。

万兆EPON光猫天翼网关中兴F1855v2拆机

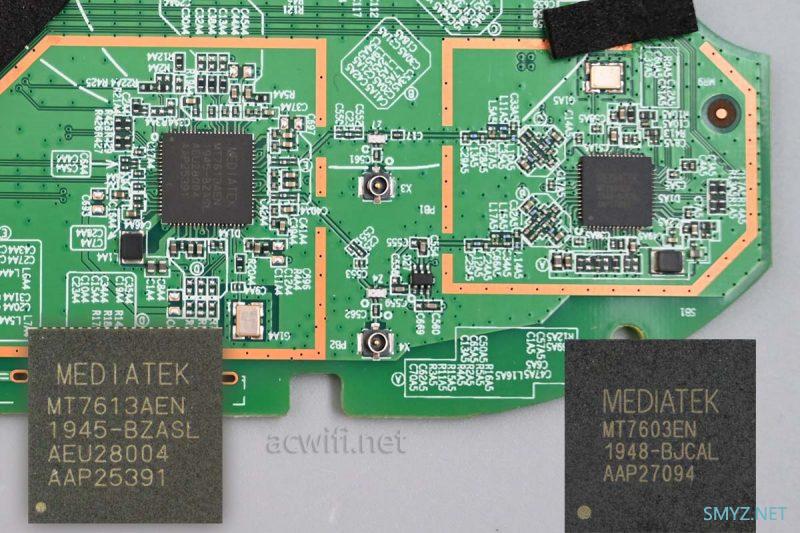

主板的另一侧就是无线电路,有两颗无线芯片,分别是MT7613AEN和MT7603EN。前者是5G芯片,2x2mimo 866mbps,后者是2.4G芯片,2x2mimo 300Mbps,这是一款AC1200的无线方案,均没有外置功放芯片。

万兆EPON光猫天翼网关中兴F1855v2拆机

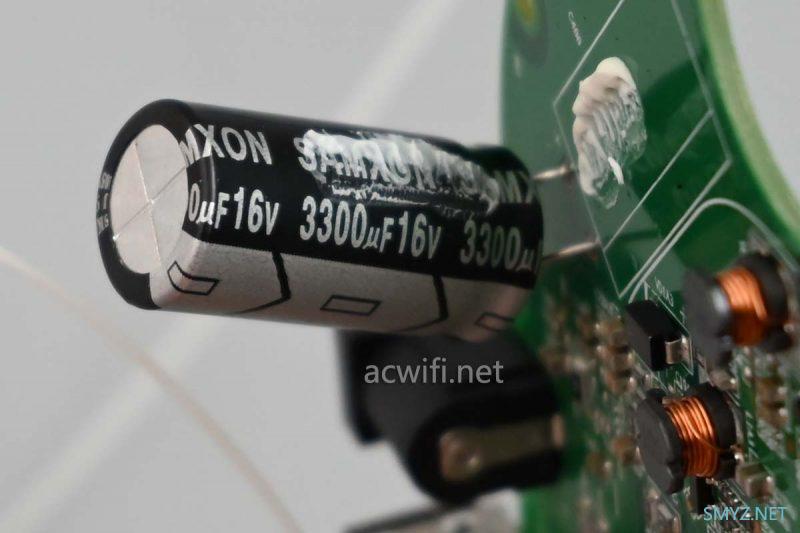

DC输入电路附近有一粒牛那么大的电容,16V/3300微发。

万兆EPON光猫天翼网关中兴F1855v2拆机

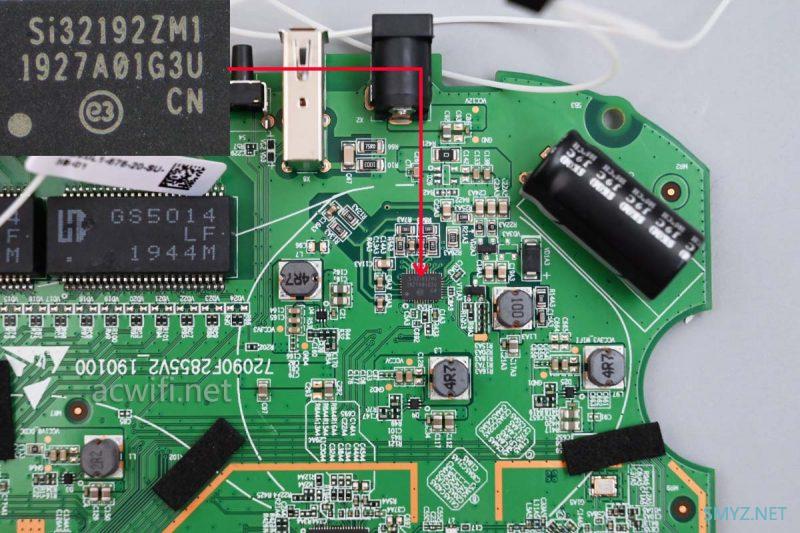

供电电路里有一颗“电信”芯片:Si32192。

万兆EPON光猫天翼网关中兴F1855v2拆机

Si32192的应用:

VoIP Gateways and Routers


xDSL IADs


Optical Network Terminals/Units (ONT/U)


Analog Terminal Adapters (ATA)


Cable eMTA


Wireless Fixed Terminals (WFT)


Wireless Local Loop (WLL)


WiMAX CPE

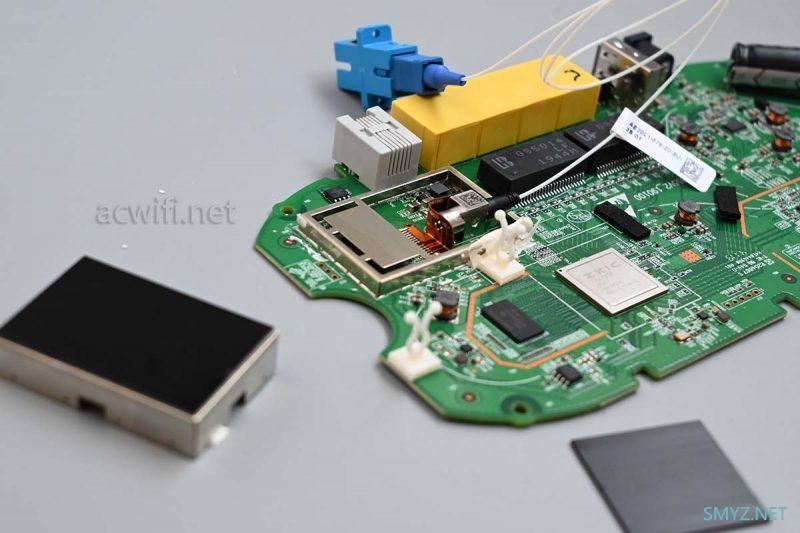

接下来把唯一的屏蔽罩打开:

万兆EPON光猫天翼网关中兴F1855v2拆机

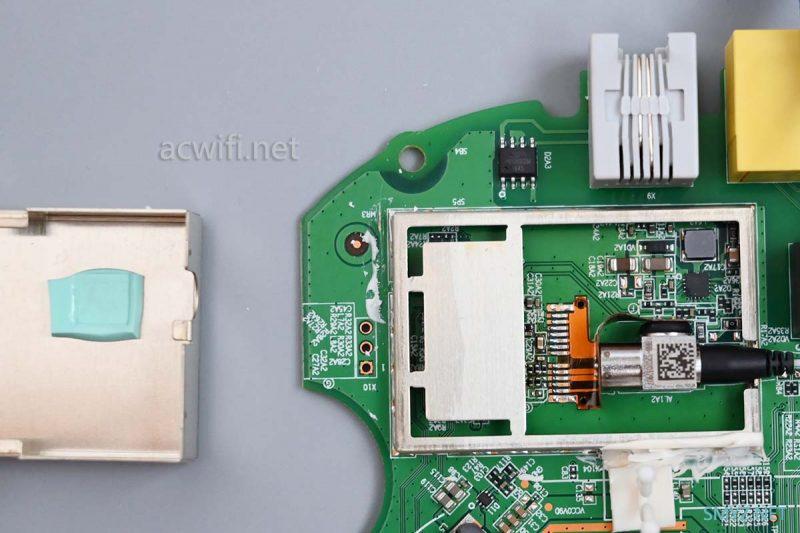

屏蔽罩下止有一片导热硅胶垫片,帮助光纤前端子散热:

万兆EPON光猫天翼网关中兴F1855v2拆机

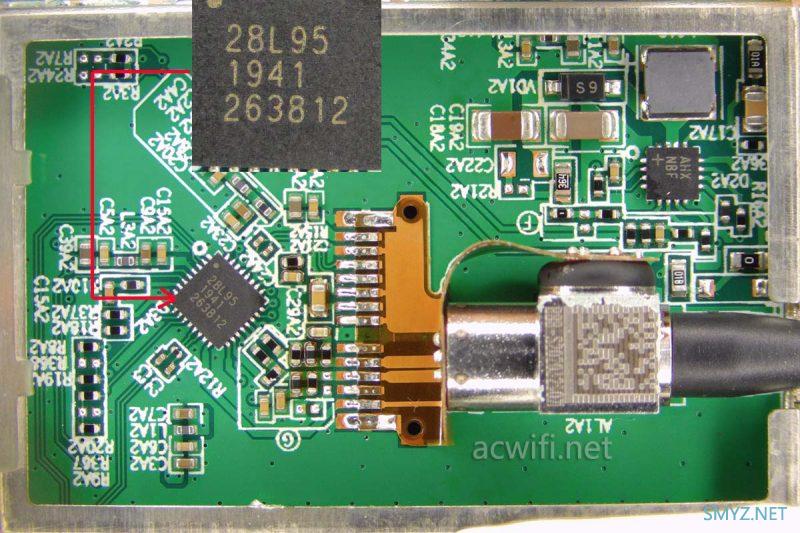

把挡板用水口钳剪走,不然你们看不清楚下方的芯片。丝印着“28L95”的芯片型号是GN28L95。是一颗光PHY芯片。

整合型 10 Gbps 限幅后置放大器和 2.5 Gbps 突发模式激光驱动器,用于 10 Gbps PON 应用

万兆EPON光猫天翼网关中兴F1855v2拆机

GN28L95的参数如下:

Patented and proven automatic laser calibration is compatible with a wide range of industry lasers


Programmable 2.5 gigabit Tx with eye-shaping to optimize laser performance


Programmable 10 gigabit Rx with equalization and pre-emphasis to optimize APD performance


Integrated APD controller with fast fault protection

10G EPON & XGPON1 FTTh ONU/ONT BoB designs


Next Generation 10G PON ONU/ONT

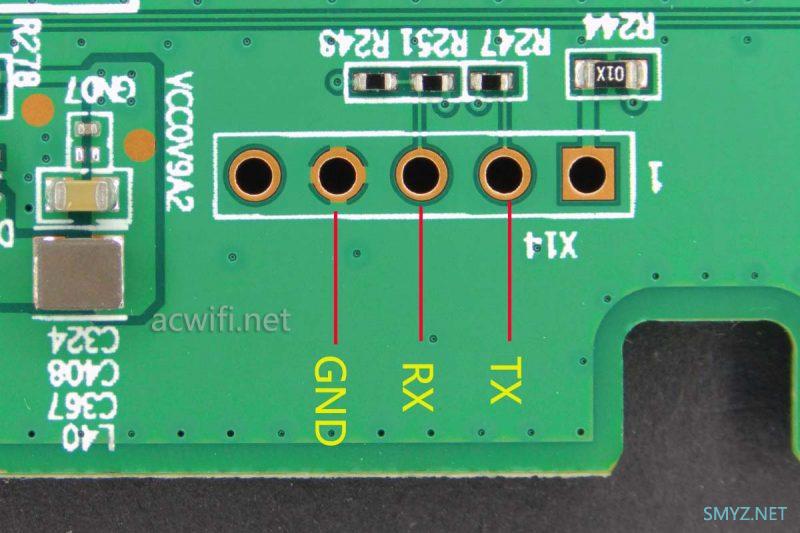

TTL针脚定义如下图,波特率115200,电压3.3V。

万兆EPON光猫天翼网关中兴F1855v2拆机

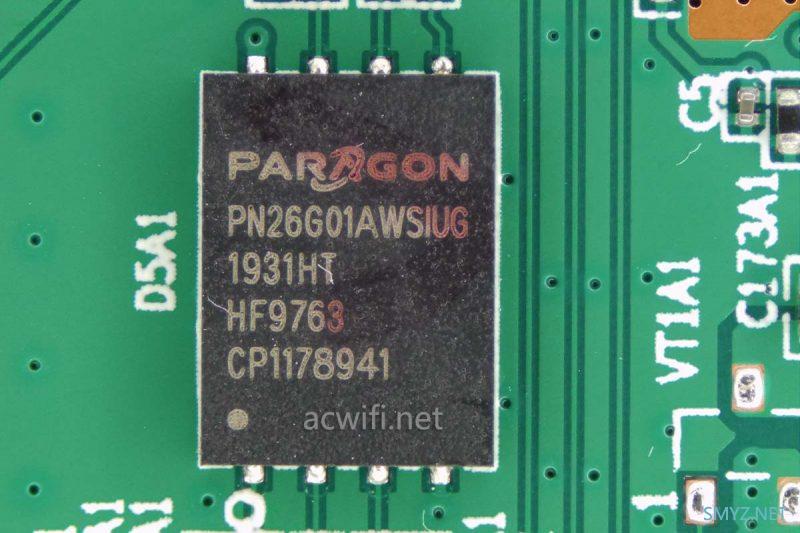

翻过来看主板的背面,有一颗闪存芯片,型号是PN26G01AWSIUG,容量128MB。SPI NAND Flash。

万兆EPON光猫天翼网关中兴F1855v2拆机

至此,全部拆完了。

万兆EPON光猫天翼网关中兴F1855v2拆机

因为是WiFi 5的无线,这款芯片不管有没有外置功放,信号都不会强,不要指望它能有大的覆盖能力,我就不测信号了。

这款光猫不能随便买来换上,要考虑你所在地区的机房是否支持它。
