华为HN8145x6闲鱼价400多元，比之前拆过的HS8145x6和K662要贵一倍，贵的原因嘛，10G光纤模块要贵一些，CPU也不相同。拆机看看吧！

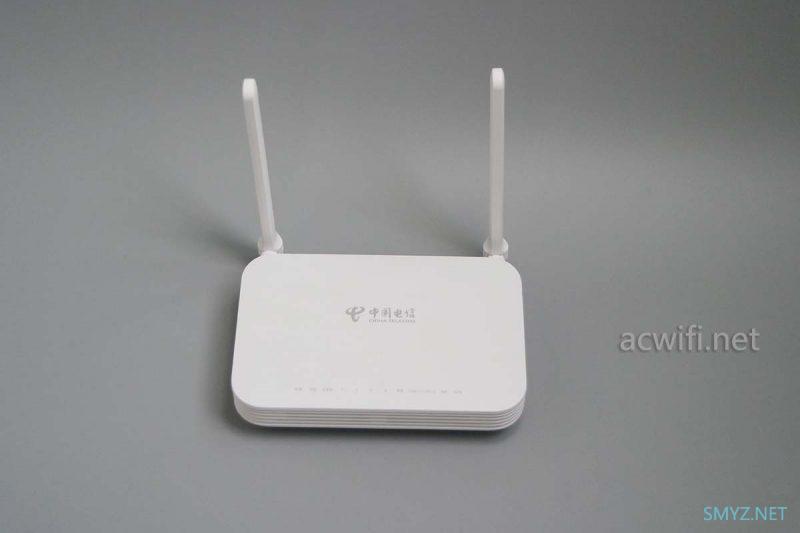

外观是熟悉的模具，熟悉的味道，闻一下有猫的味道。

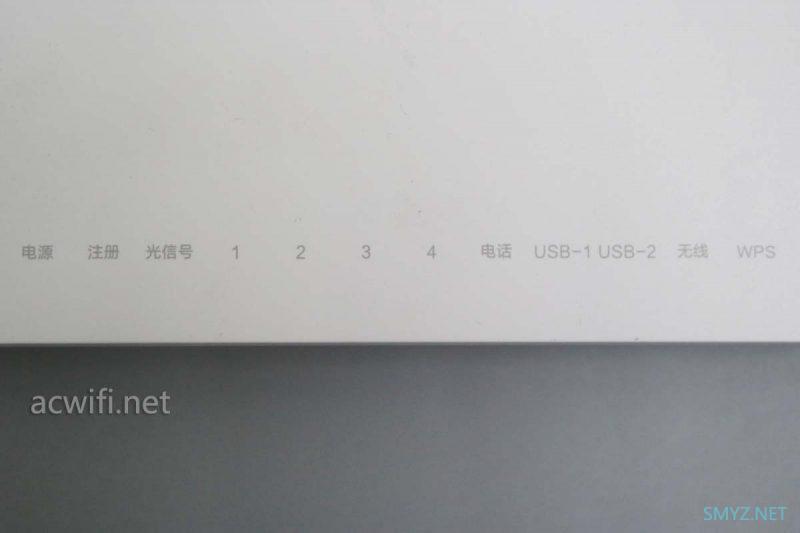

面板上的指示灯：

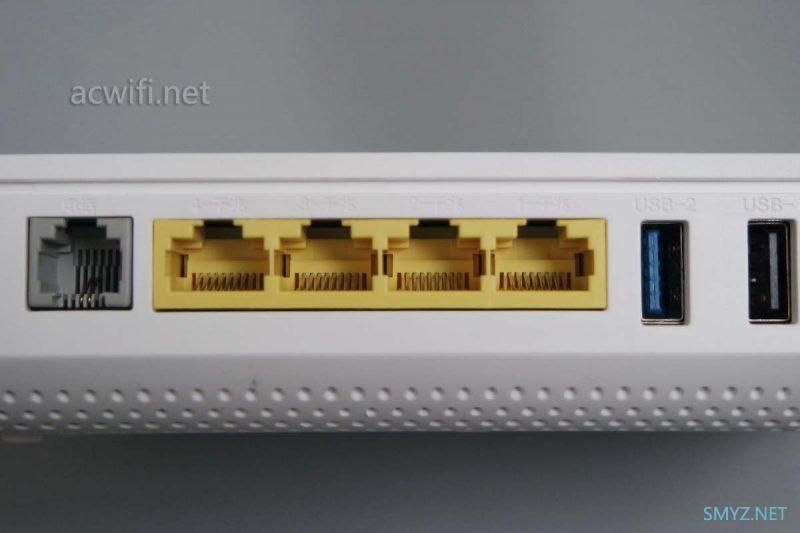

背面接口：
有个蓝色的USB接口可能是USB3.0规格吧？但我测了一下读取速度16MB/秒，写入速度21MB/秒。现实跟理想是有很大的距离，同样也适用于华为光猫的USB口。

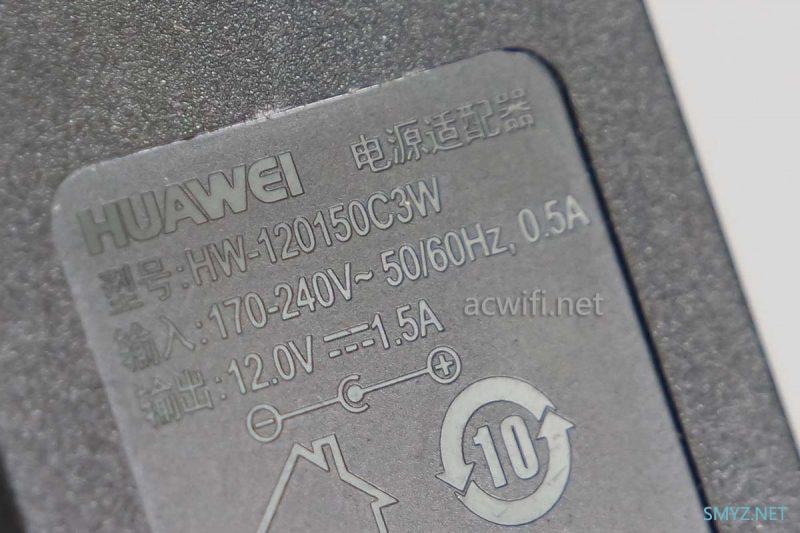

电源是12V/1.5A：

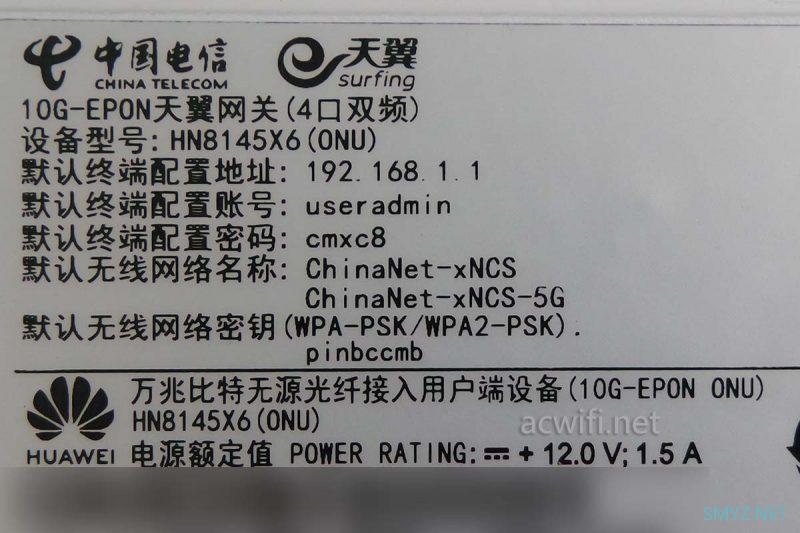

底部的标签信息：（10G-EPON天翼网关，设备型号HN8145X6 ONU）

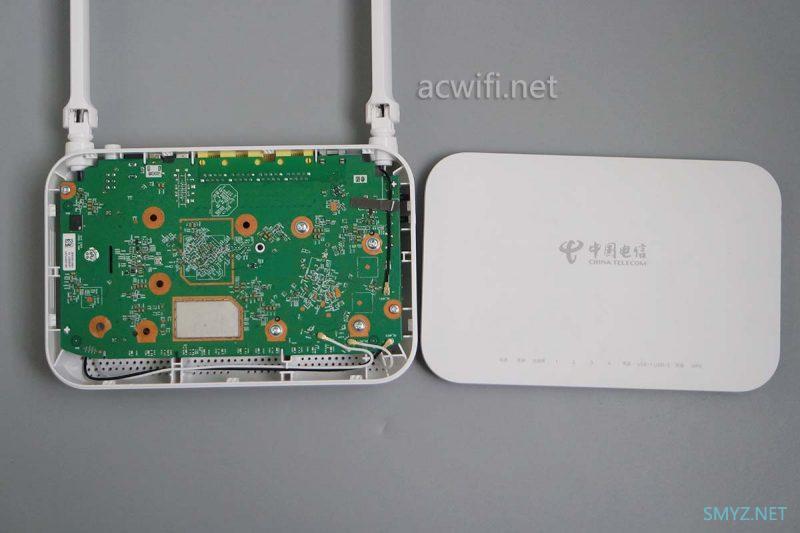

底部就只有一颗螺丝，拧出后撬开外壳：

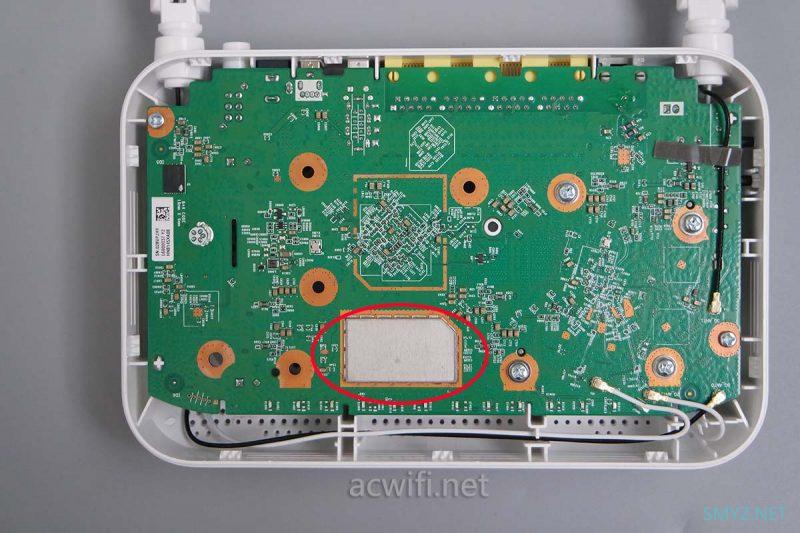

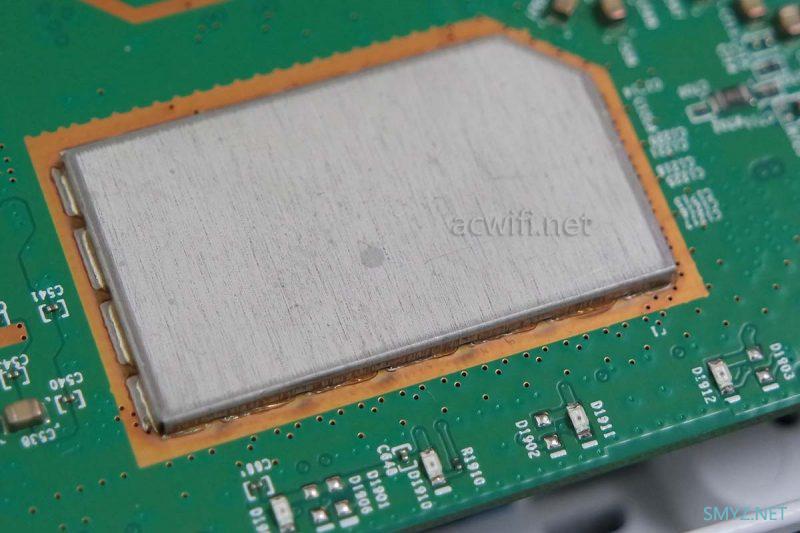

比HS8145x6和k662多了一片金属屏蔽罩，且不可拆，焊接的，如下图红框位置：

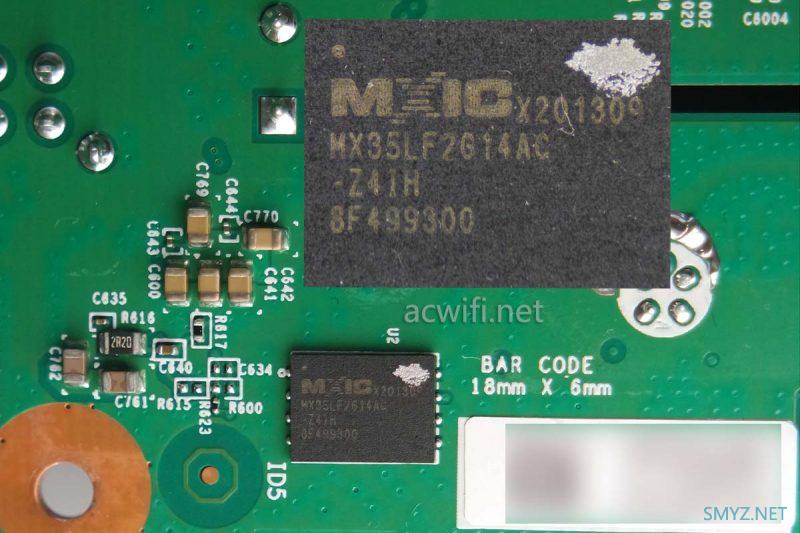

主板的左上角有一颗冷艳芯片，型号是MX35LF2G14A，2G/8=256MB容量

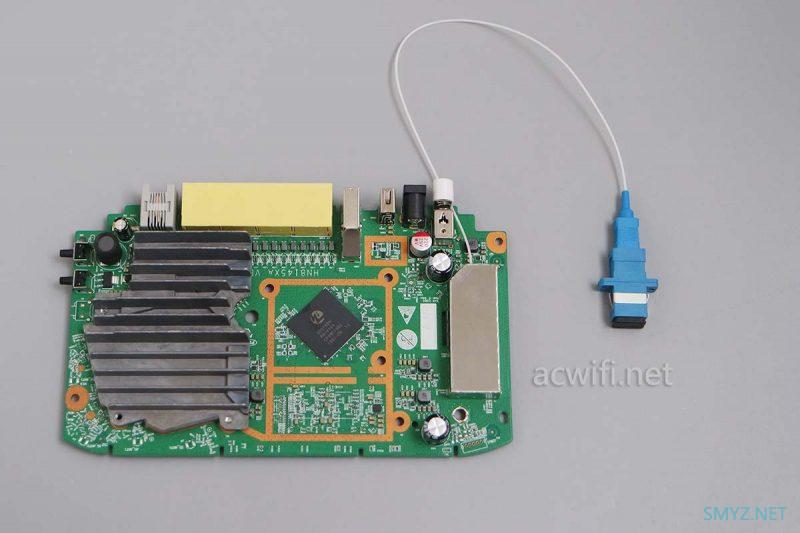

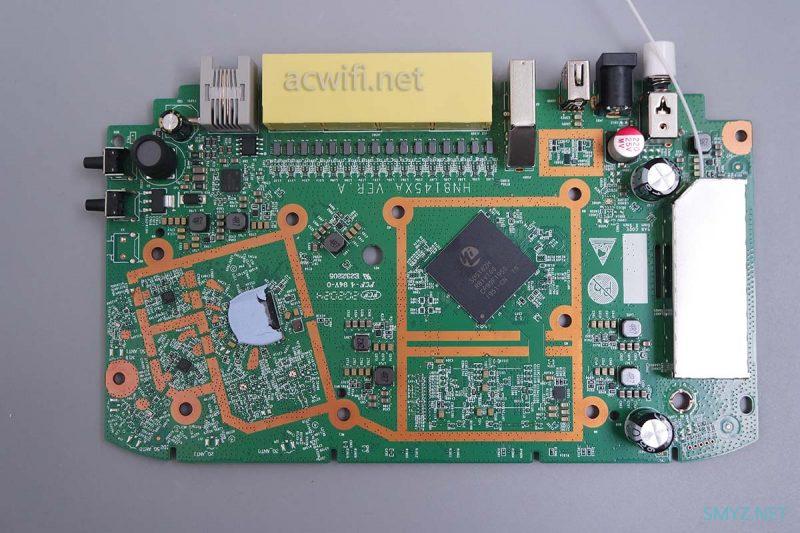

取出主板：

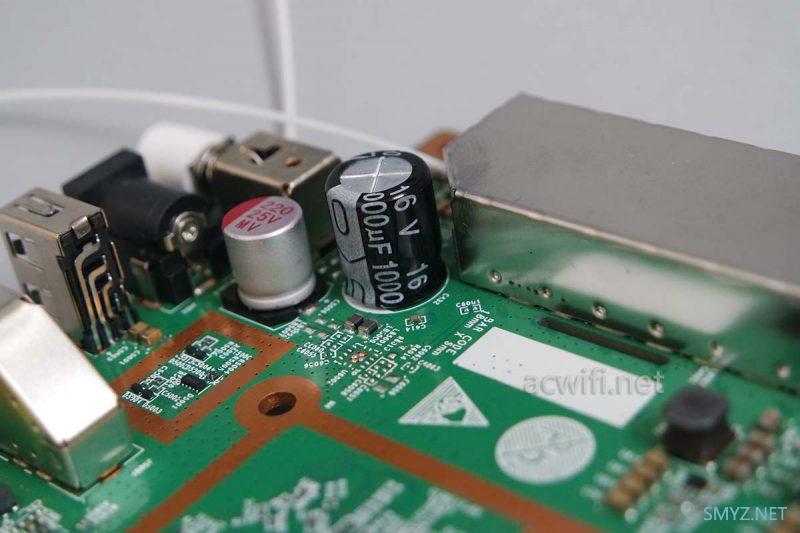

光纤模块的金属屏蔽罩显得额外显眼，体形修长，可以拆开的。

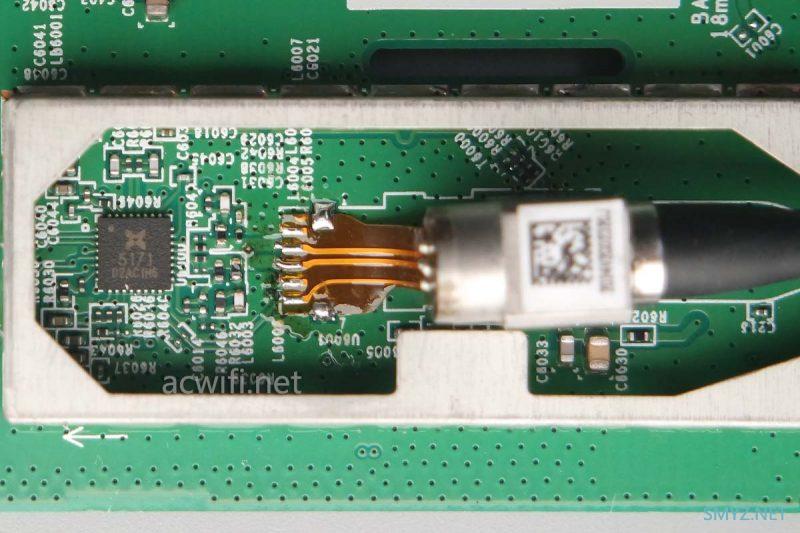

拆开屏蔽罩看清楚：

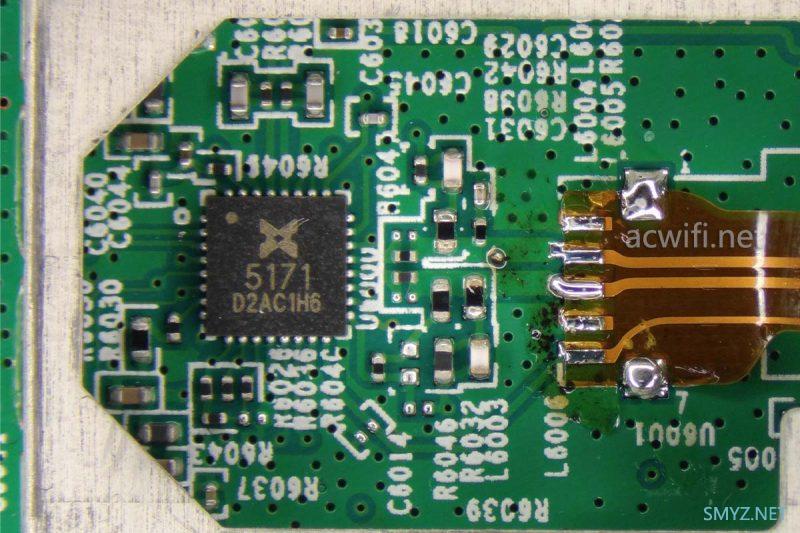

再放大看，有一颗丝印着“5171 D2AC1H6”的芯片，查不到相关信息，有懂的不？

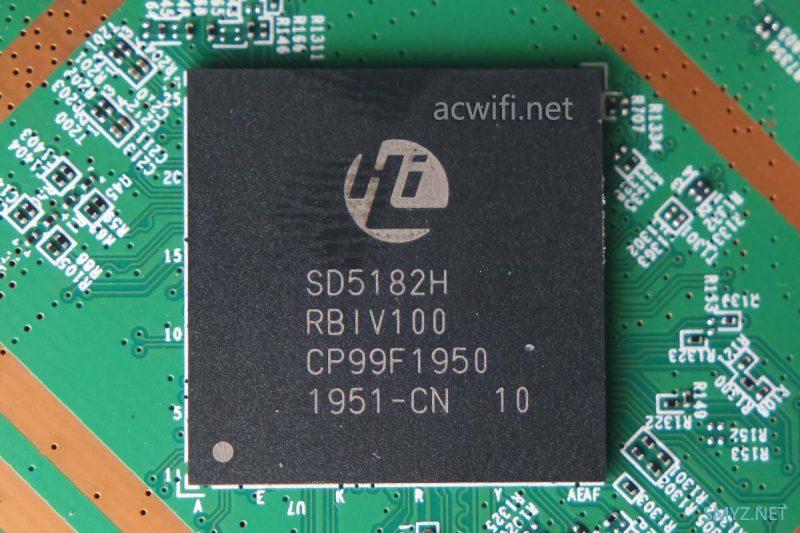

只见CPU并未见有内存芯片，CPU型号是海思的Hi SD5182H，查无资料，据说是双核2.0GHz，集成512MB内存，散热片都不需要用上，证明发热量低。
2021年3月1日更新内容：
”5171“，一颗10G/2.5G/1G 光PHY芯片，LD驱动芯片，（光模块-BOSA，BOSA由ROSA和TOSA组成，即就是发射和接受光的功能模块。）

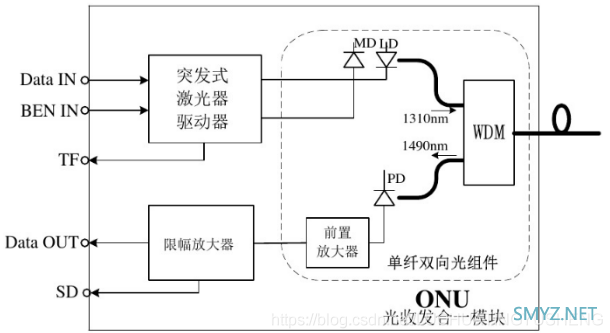

BOSA器件框图：
Hi SD5182H是双核1.2GHz，ARM A9架构。内置四口千兆交换芯片，内置10G/2.5G/1G 光MAC，没有内置RAM。
（HS8145x6与K662c的CPU型号是：SD5117P 双核1.0GHz）
拆开散热片:
以下是无线射频电路。

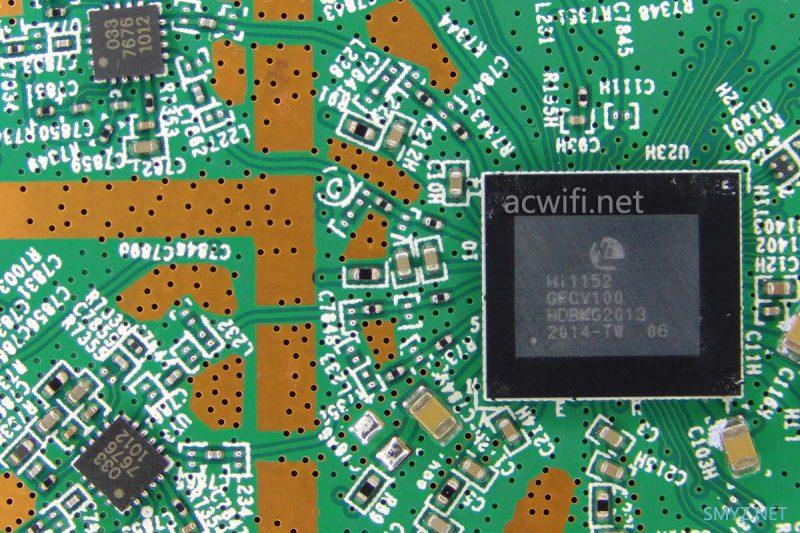

无线芯片型号是HI1152，这是华为的唯一款WIFI6方案，5G外置了两颗FEM芯片，型号是RTC7676。
华为AX3 pro、HS8145x6、K662均是这样的方案

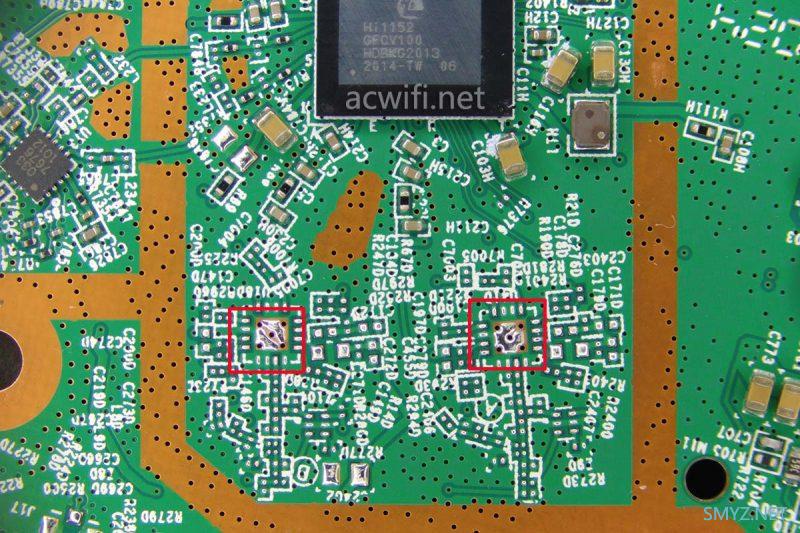

2.4G没有采用外置的功放：

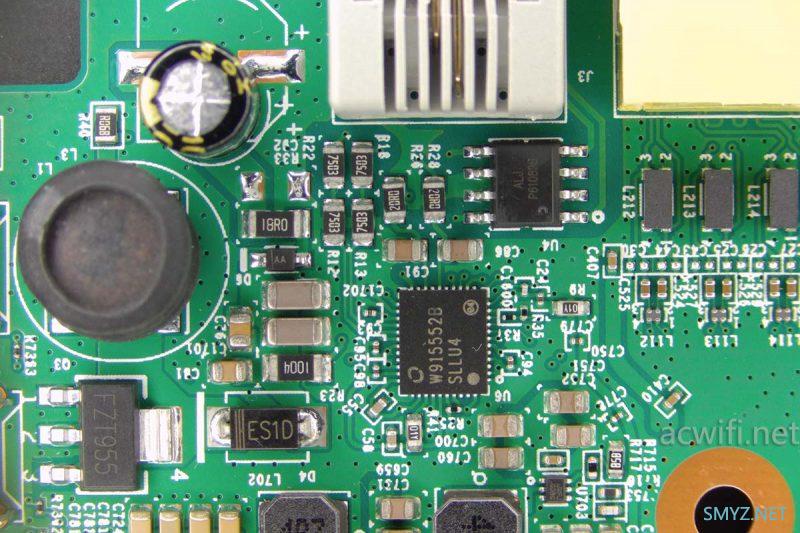

电话线附近有这样的芯片：W9155534 SLLU4。
大概拆到这里就完成了，因为跟K662和Hs8145x6差不多。就不再作太详细的描述 。两款机型的拆机链接如下：
华为HS8145x6光猫拆机，看看与华为K662c有什么区别
https://www.acwifi.net/13086.html

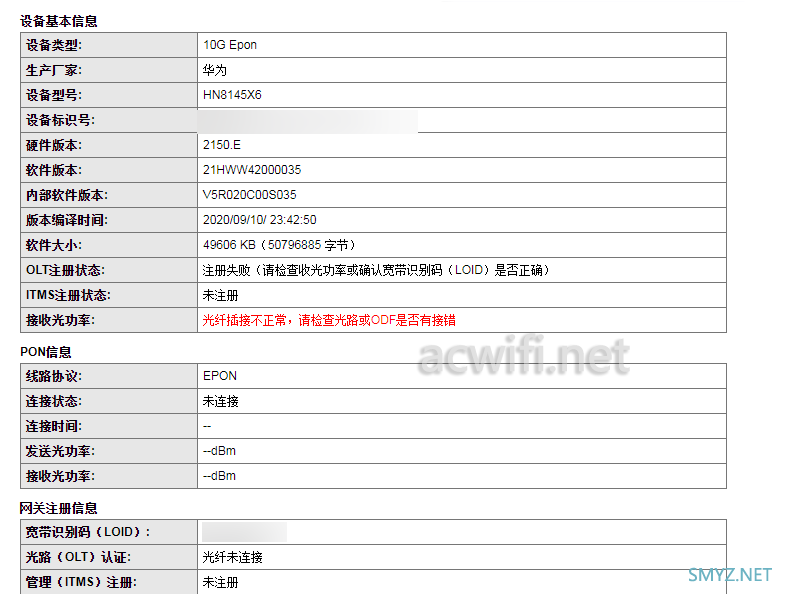

光猫我没找到天翼网关的网页，只有电信界面的，进去后是这样的信息
HN8145x6重点是10G Epon，无线跟其它并无差别，也是全千兆网口，只是CPU芯片不同，不知有什么大的差别没有。
当你有10G光纤宽带时，这个差别可能也不明显。因为无线输出最高速率也就1.8Gbps。不知这款的出品用意何在。
用小米4C测速，跟前面两款差不多就不发图了。
没找到mesh组网的地方，找到进入天翼网关页面再补充吧。
2021年3月1日更新内容：
主板背面的屏蔽罩，要拆开来看，要确认是否CPU集成了内存。因为焊接的屏蔽罩所以只能用暴力”撕开“，不是第一次这么干了。

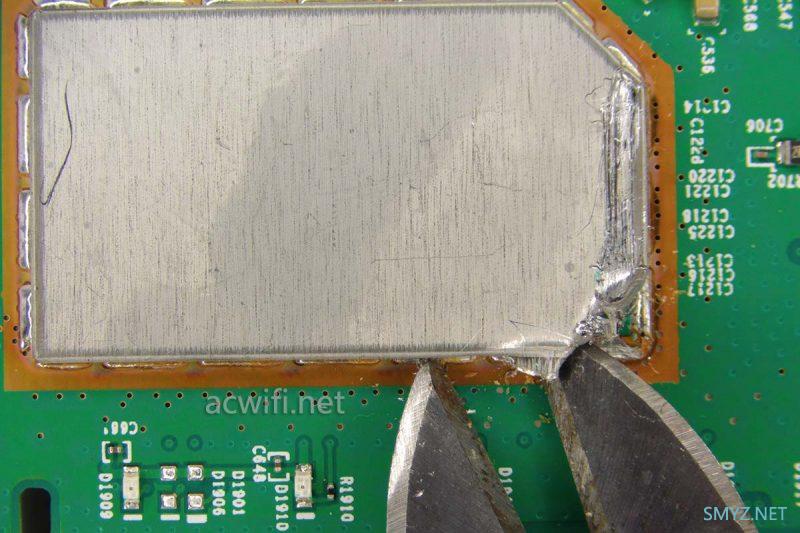

准备开始，用斜口钳在一角慢慢剪开：
拆机就是要有一颗不怕坏的心，如果万一坏了的话，，，，再说吧。

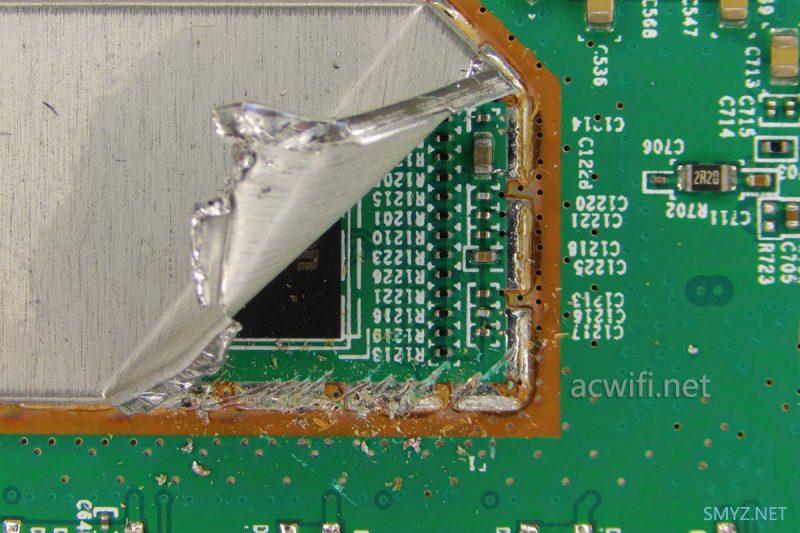

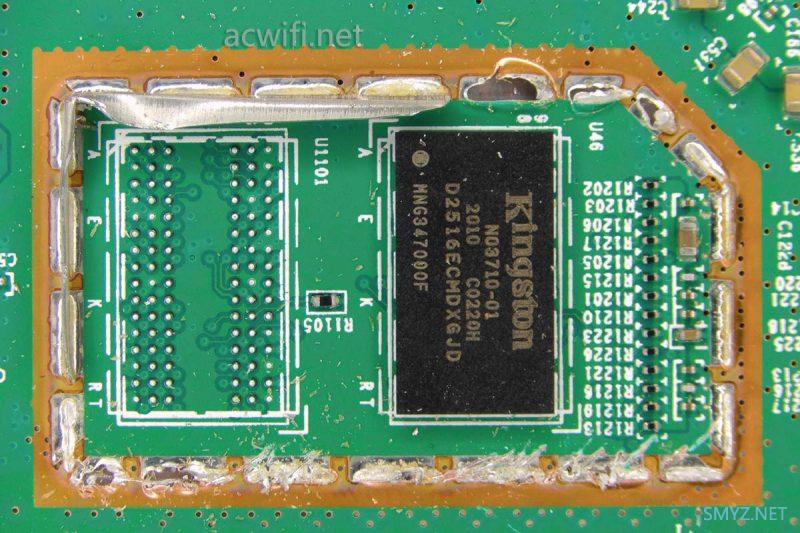

还真有内存芯片在里面：
把整片金属屏蔽罩撕了下来：
内存芯片的型号是D2516ECMDXGJD，容量512MB。（DRAM Chip DDR3L SDRAM 4Gbit 256M X 16 1.35V 96-Pin FBGA REELS）

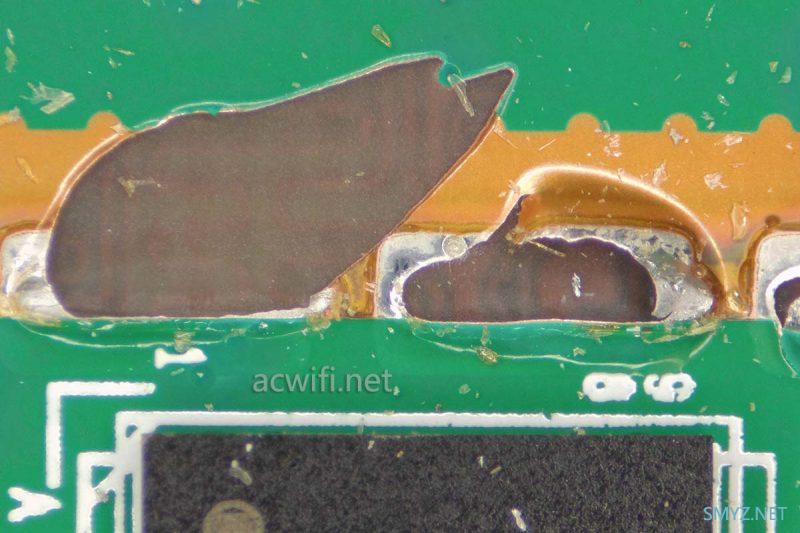

最后我想剪得平整一些，好让贴上DIY的EMI屏蔽层。但是，，坏了坏了：
我故意的，是为了能让你们看清楚主板中间还有一层电路走线。

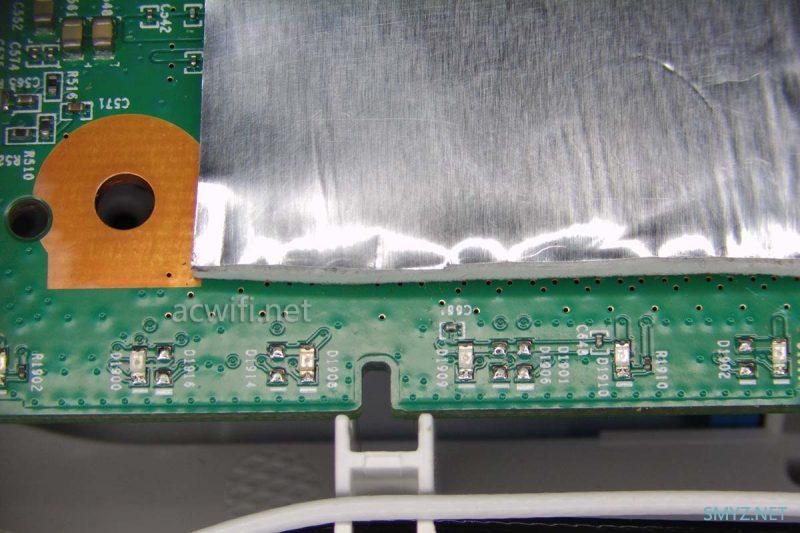

把DIY的粘上去，但我忘记了帮它接地呀。。。。。。而且散热能行不？
开机后还能用，无线正常。看来没有影响！主板就一点皮外伤嘛。

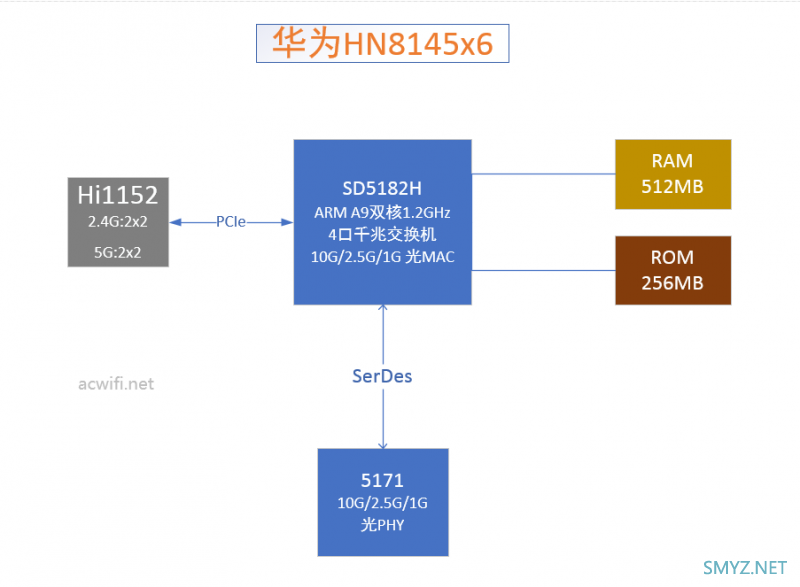

最后我画了张各芯片的结构无意图：
SD5182H支持的具体速率是：
下行：1.25/2.5/10G
上行：1.25/2.5G
