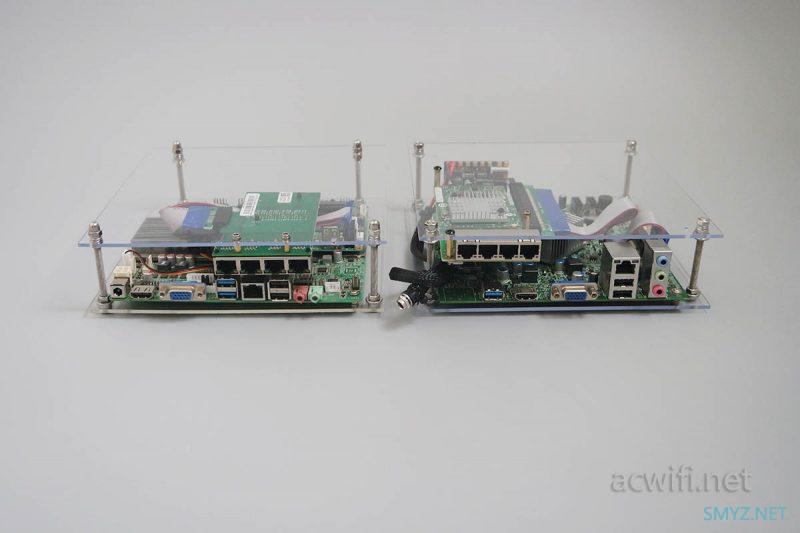

小配件多，大件不多，螺丝线材，有钱真是买成品好过。过程就是“老太婆打伞”的，结果却是快乐的！性能怎样？还没测，只知道能用。我舍弃了原先想要使用的intel82576四口网卡，因为它先天速度慢，接口速率只有2.5GT/s，不适合在PCIE x1上使用。先上成品图：

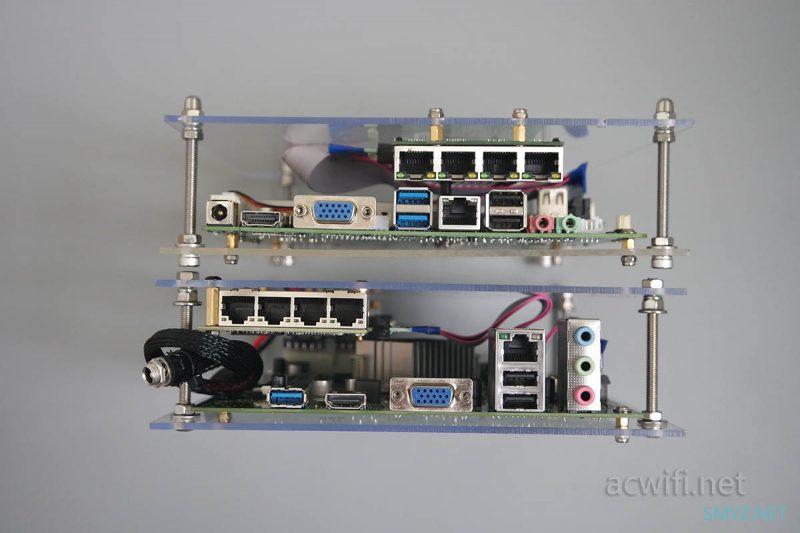

有两台，都是J1900，只是网卡不同，板型也不一样，左边这台是DC供电的J1900，CPU有散热风扇，有风扇可以有利于它上方的螃蟹网卡散热。这网卡是RTL8111F四口全千兆网卡。通过minipcie转pcie x1，不需要接12V供电即可让这网卡运行，接线简单，只需要minipcie转pcie x1接转板再加上pcie x1算长线即可。网卡是这样子的，我拿下散热片：

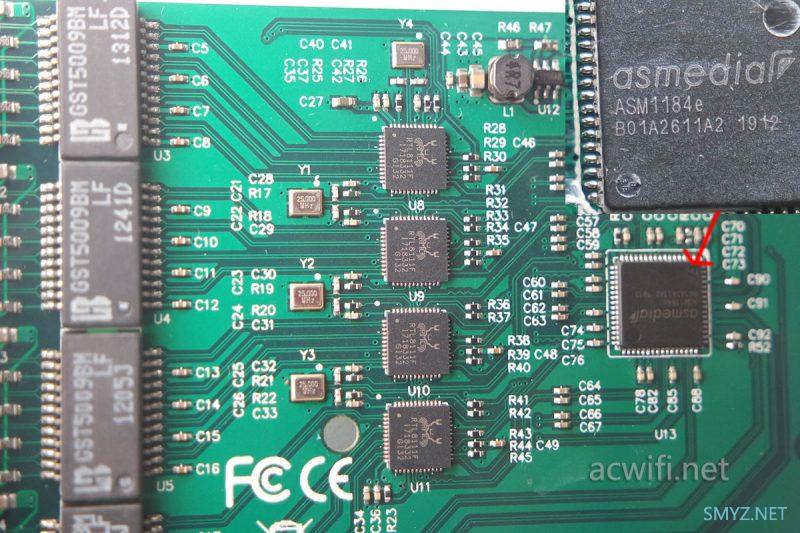

四个口，就需要有四颗RTL8111F芯片，然后通过一颗PCIE桥接芯片ASM1184E扩充出来四条通道进行数据交换。参数：
ASM1184e,PCI express packet switch,1 PCIe x1 Gen2 upstream port to 4 PCIe x 1 Gen2 downstream ports,enable users to extend PCIe ports on mother board or embedded system. PCIe interface of ASM1184e is PCIe Base SPEC 2.0 compliance.
RTL8111F的一部分参数：
Integrated 10/100/1000 transceiver
Auto-Negotiation with Next Page capability
Supports PCI Express 1.1
Supports PCI MSI (Message Signaled Interrupt) and MSI-X
Supports quad core Receive-Side Scaling (RSS)
Supports 1-Lane 2.5Gbps PCI Express Bu
它的每颗RTL8111F芯片接口速率是2.5GT/s（每秒传输次数），跟intel82576一样，不过它们通过ASM1184E的交换可以让这4颗网卡芯片协同工作在PCIe x1 Gen2（500MB/秒）。而intel82576没这种ASM1184E辅助，所以要4口千兆全双工满速就要插在pcie X4（250MBx4）上。RTL8111F四口网卡只用了PCIe x1显然不能满足四口同时上、下行传输的速度要求，只到理论值的500MB/s。这种应用场景在日常使用中很少碰到，尤其在软路由的多口使用，多是因为多条宽带叠加。
下图是intel82576与I350-T4和I340-T4的参数对比：
为了更好说明intel82576与rtl8111f四口的区别，我把它装在一台电脑上，再用其它四台电脑插满它俩的四个网口，进行单向与双向速度测试。都在WIN平台上跑，不是在软路由跑。而intel82576通过一根pcie x1转x16的线，让它强行工作在x1上。然后得出“三款”网止数据。如下表：

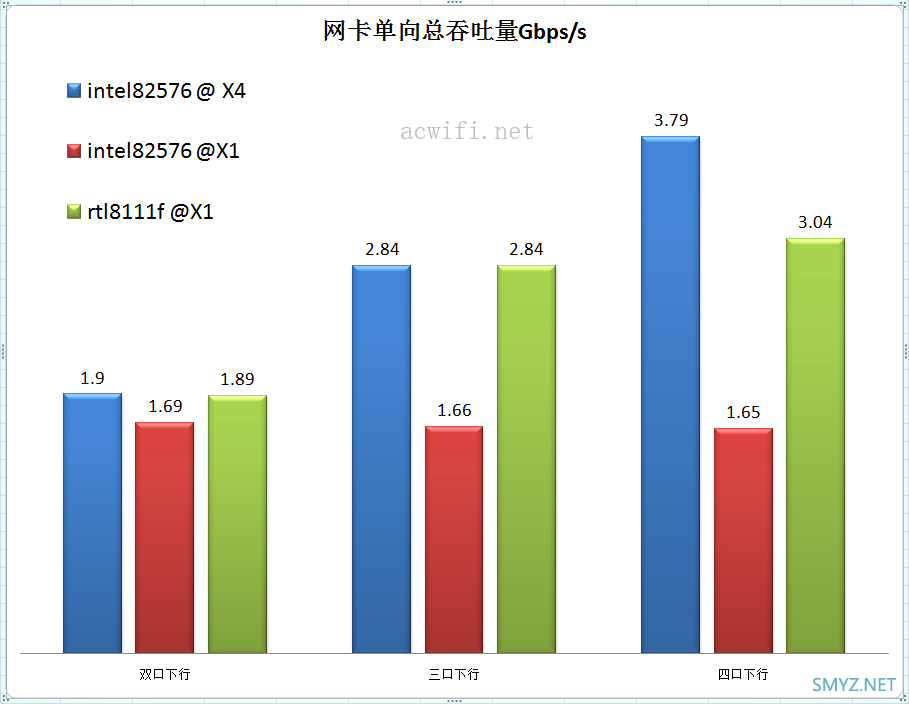

首先是不同网口数量的单向下行总吞吐率：
intel82576在x1插槽下大大被削弱了，四口同时下行也没能超过2Gbps，当插在x4插槽时才能发挥出实力，平均每口能有950Mbps，而rtl8111f就明显要弱些。

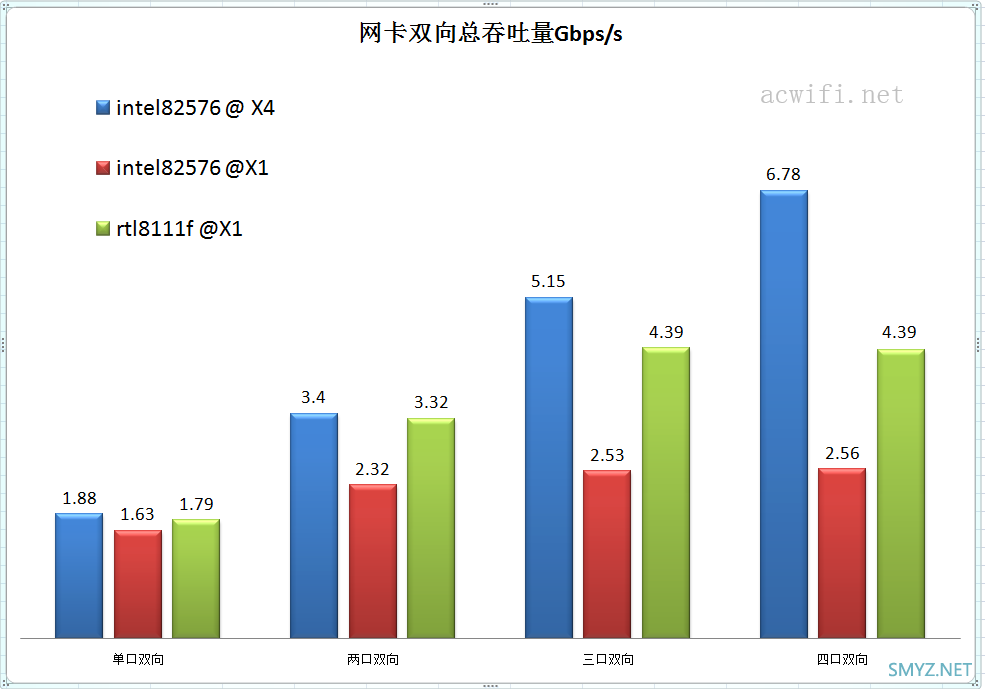

然后是每个口都进行双向传输时的情况：

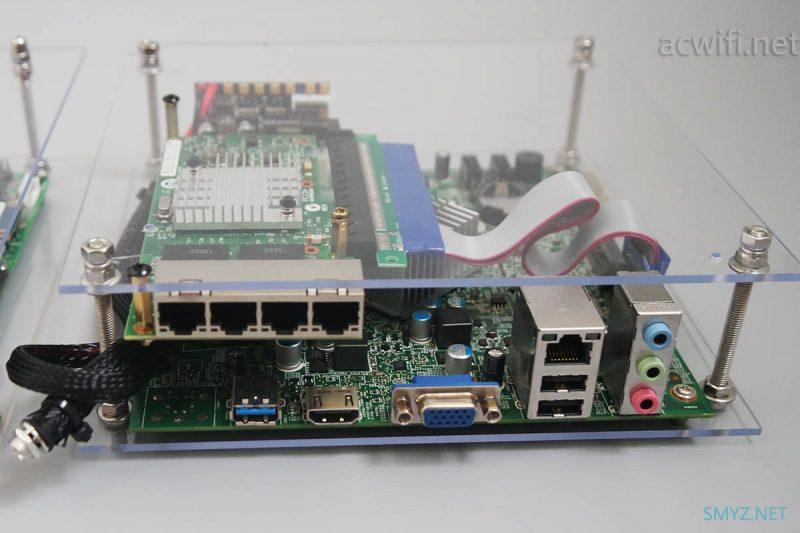

rtl8111f在三口双向时已经达到了瓶颈，因为四口的数据跟三口的一样。而intel82576在x1插槽下，每项都是最低。所以，这张inte82576网卡不适合我改造之用。所以后来我买来了I340-T4来替换它，功率也明显低些！如下图这台J1900五口软路由。比一些使用I211210219、82574、82583V都要强些吧！

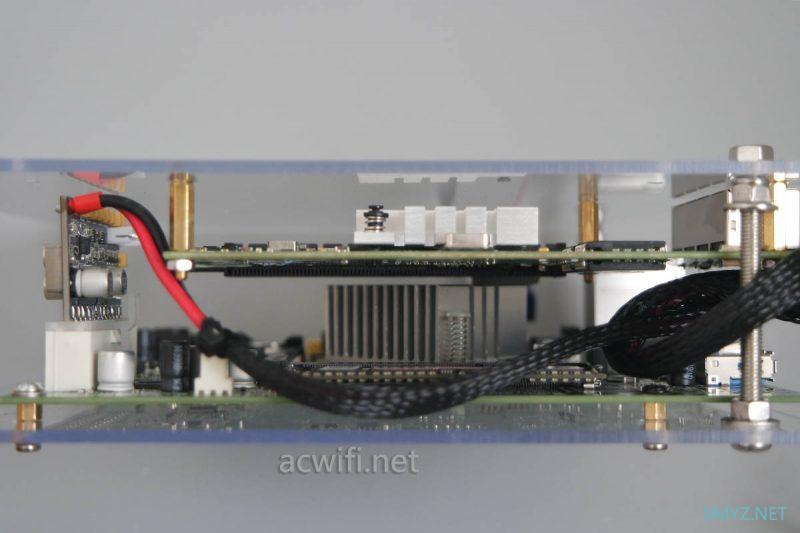

这片acer J1900主板没有DC供电，只能ATX供电，但ATX供电转换率很低，损耗差不多10W的电量，所以化50左右买个DC转ATX电源，直播式的，有点高，所以螺线我用了较长的好像是70mm。螺丝的规格较多，固定主板用的钢柱是M3规格，连接2片亚克力板用的是M5规格，。螺母也是M3与M5,304不锈钢。为了让空间能矮一点。主板用的铜柱是M3*4+6，连接网卡用的钢柱是M3*15+6。M3和M5有普通螺母也有防脱自锁螺母。在这家让都可以找到，满9.9包邮。每次买一点点，下次用时又不够，因此前后光顾了三四次了。螺丝购买链接

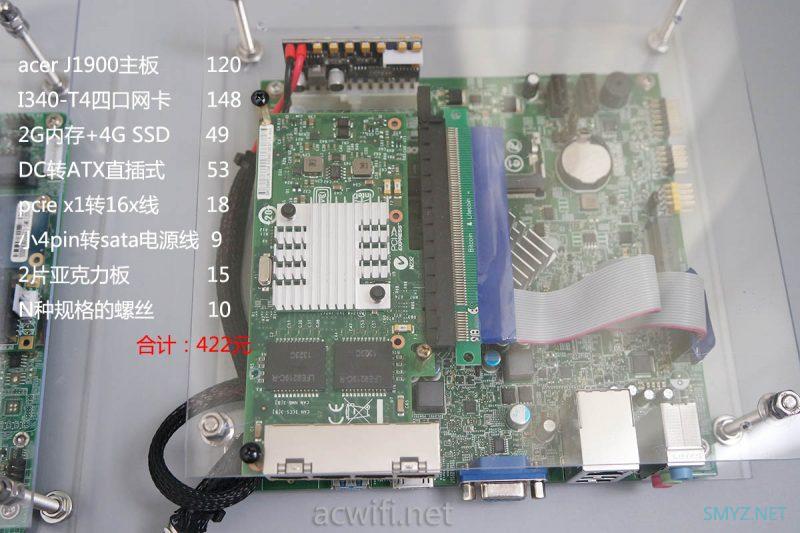

我大概总结了这台成本：422元（所有配件包含邮费）
上图是我原本用U盘代替固态，但后来用拆了块4G SSD sata插上去了，没有拍照。400多元，也许别人卖你的是双网口的。但我这台有5个网口。因为主板本身带有pcie x1插槽，所以不需要用到minipcie转pcie x1板子，不过需要用到dc转atx电源板，也不需要接12V对minipcie转接板供电。

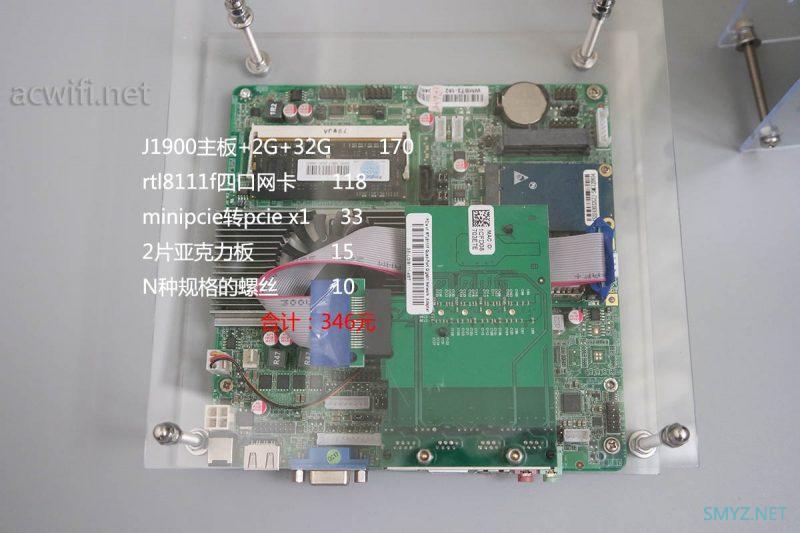

最后看rtl8111F这台的成本。

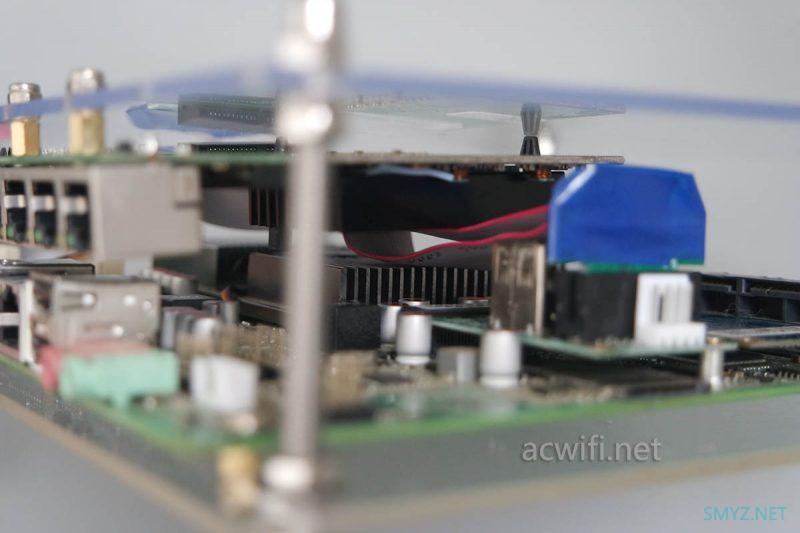

rl8111f因为只是pciex1，而且它不需要考虑12V供电问题，因为有DC供电，也省去了些材料，网卡本身也较便宜。总的成本就明显低了，总的价格不到350元。网卡固定好了，很稳妥。这种薄的主板就是方便，M5螺丝，我用的好像是55mm长的。

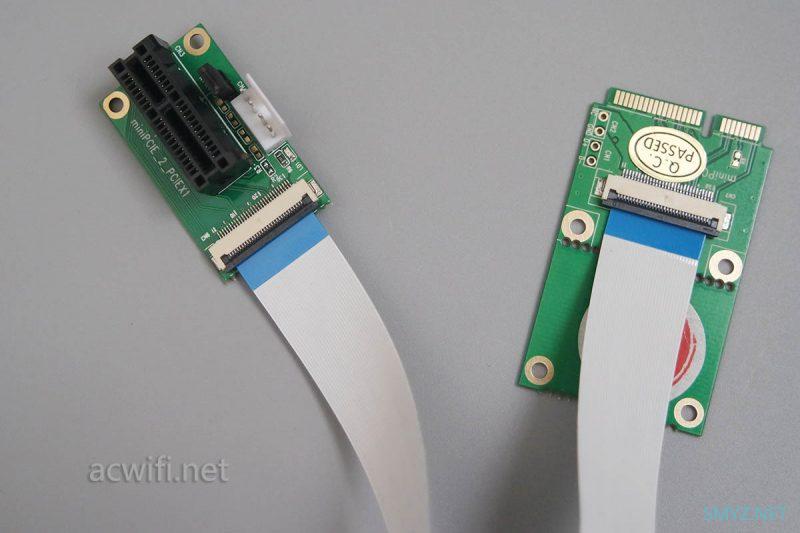

感觉这款mini pcie转pcie x1不稳定，经常会“掉网卡”，后来弃用了。分离式的pciex1接口也不好固定，体积有点大，没有另一款再另配延长线的方便好用。这款唯一优点是可以装在半高的mini pcie插槽上。
你们喜欢哪一台？抽空把这两款在openwrt系统下测试，看看差别明显不明显。测试完就不留了。
材料成本不高，但时间花费得更多。
若有任何疑问可留言或关注微信公众号smyz-net
