自小米10手机发布之后，小米官方紧随其后更新了几款与之先关的充电配件。充电头网近期已经陆续拆解了小米AD651、AD653和AD65G三款新款65W充电器以及PB1050ZM和PB2050ZM两款50W快充移动电源。今天则继续为大家带来小米10 Pro 65W原装充电器MDY-11-EB的拆解，小米9 Pro原装45W快充充电器对USB-A接口进行魔改一直为大家津津乐道，而今天和大家分享的这款充电器同样进行了魔改，除了支持小米10 Pro 10V5A 50W快速充电之外，使用原配USB-A to USB-C线材还能摇身一变成65W PD充电器，为笔记本电脑充电，大大提升了充电器通用率。
一、小米10 Pro 65W原装充电器外观

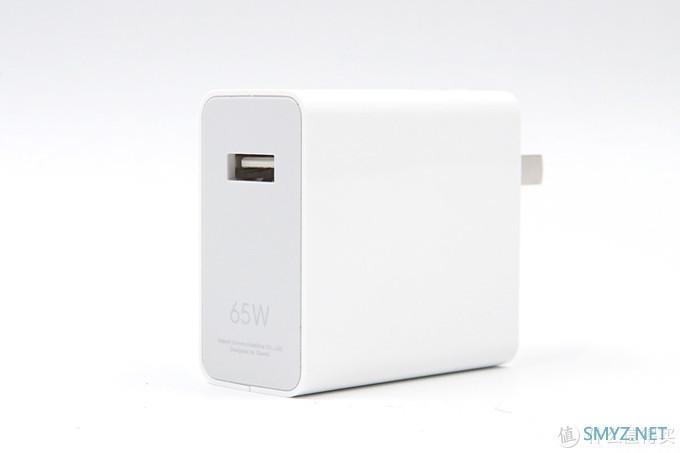

小米10 Pro 65W原装充电器采用PC阻燃材质白色机身壳，外壳表面进行亮面烤漆处理工艺，十分整洁光滑，侧身各面之间为光滑弧面过渡，输出顶面配有一个USB-A接口。

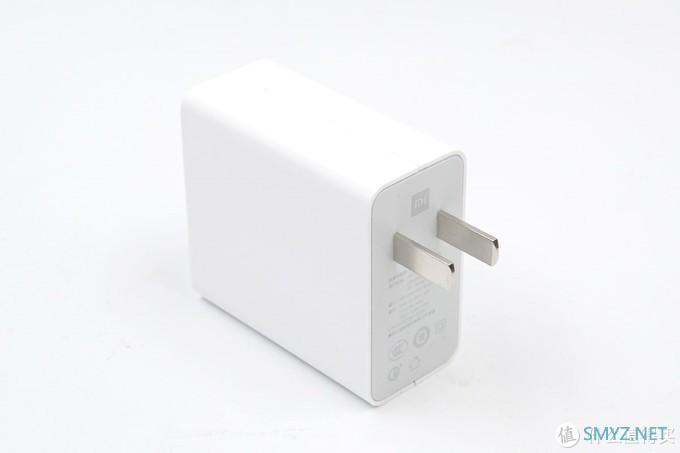

输入端配备的是固定式国标插脚。

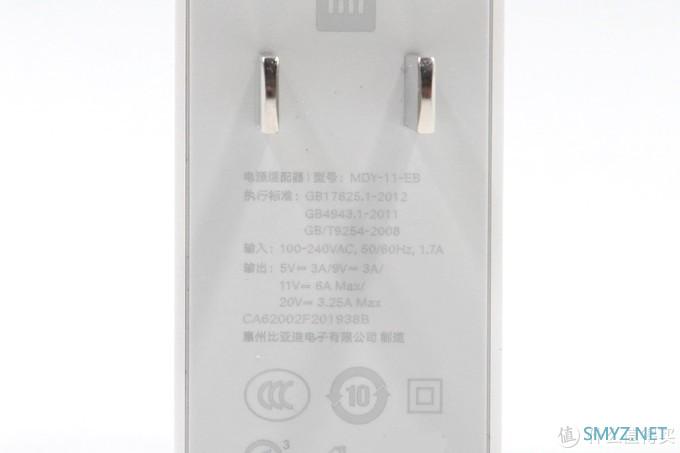

输入端外壳上标注产品的参数信息
型号：MDY-11-EB
输入：100-240V~50/60HZ 1.7A
输出：5V/3A、9V/3A、11V/6A Max、20V3.25A Max
制造商：惠州比亚迪电子有限公司
产品已经通过了3C认证。

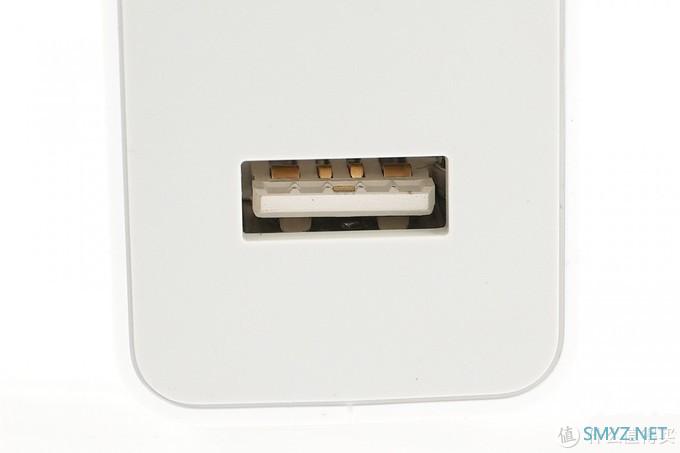

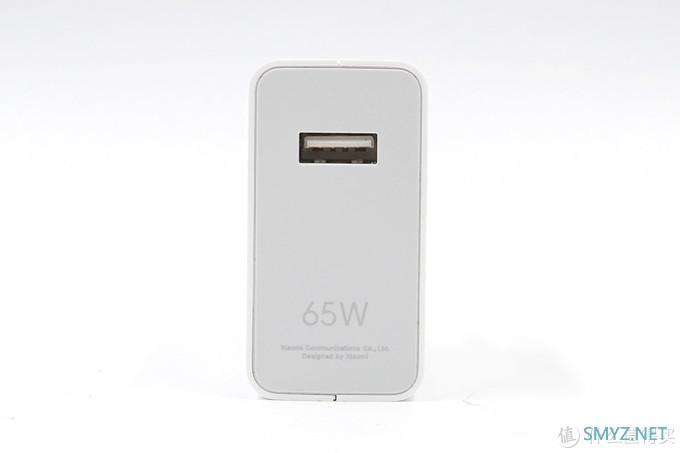

输出顶面配有USB-A接口，并印有“65W”和“Designed By Xiaomi”字样。
小米MDY-11-EB充电器使用了特殊USB-A接口，两侧电流触点加宽处理，正前方中间是USB PD用来通讯的CC触点，搭配原装特殊USB-A to USB-C线材，可以为USB PD设备充电。

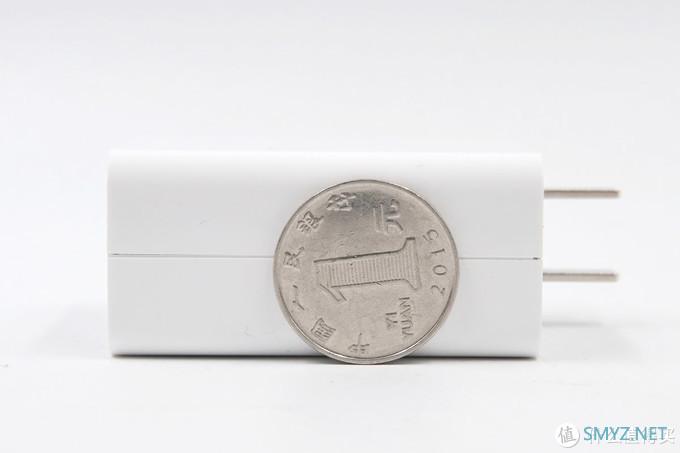

充电器厚度要比一元硬币直径大一点。

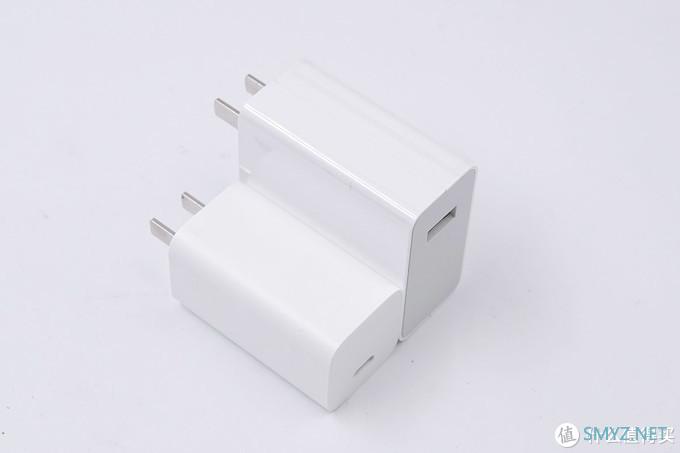

和小米65W 氮化镓充电器直观对比，虽然长度相当，但是小米MDY-11-EB充电器体积约为氮化镓充电器的两倍，氮化镓充电器体积优势明显。

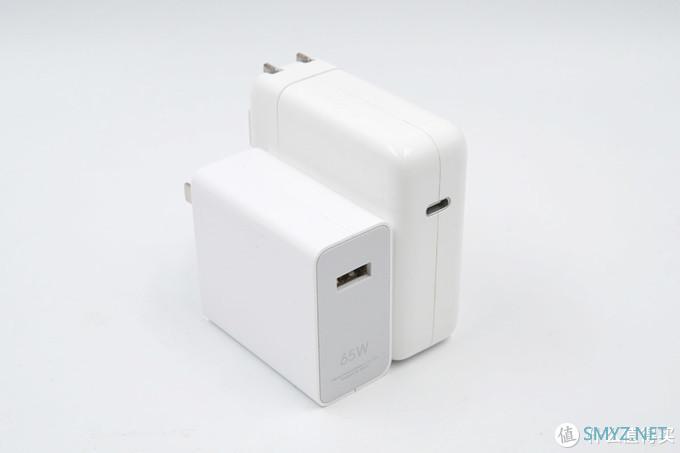

再和苹果61W充电器进行比较，功率要大但体积要小得多。

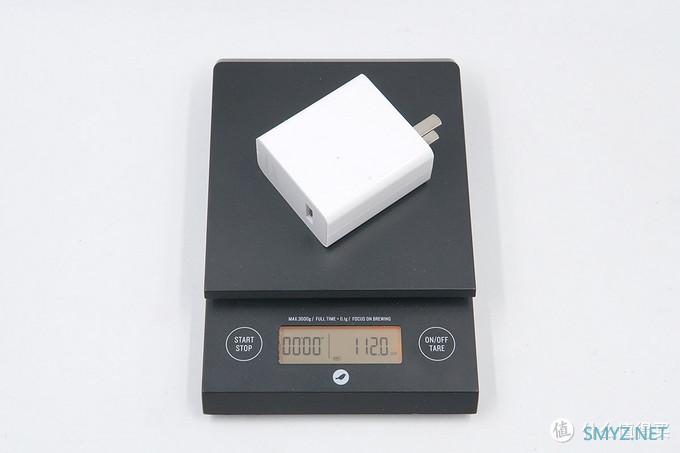

净重约为112g。

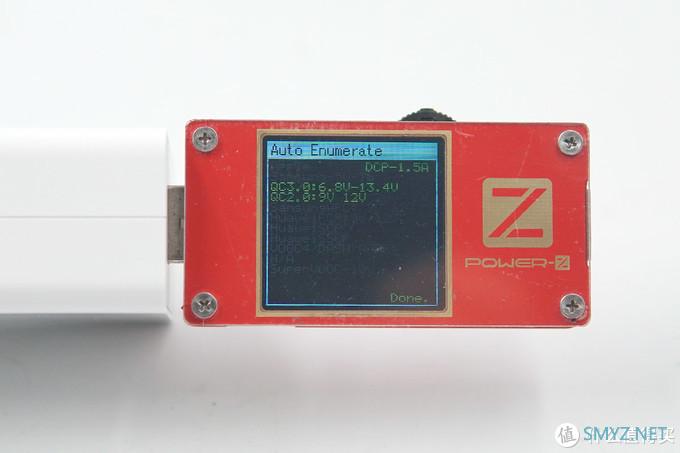

使用ChargerLAB POWER-Z KT001检测USB-A口的输出协议，显示支持USB-DCP协议，以及QC2.0和QC3.0快充协议。此外充电器本身还支持小米私有快充协议MI ChargeTurbo。

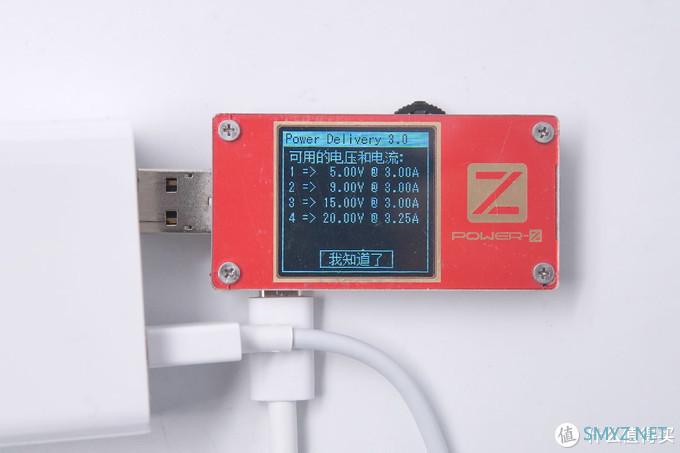

使用原装特殊线材后读取充电器PDO报文，显示支持5V/3A、9V/3A、15V/3A、20V/3.25A四个固定电压输出档，另外还包含一个隐藏的11V6A电压，是小米10Pro 50W专用快充档。

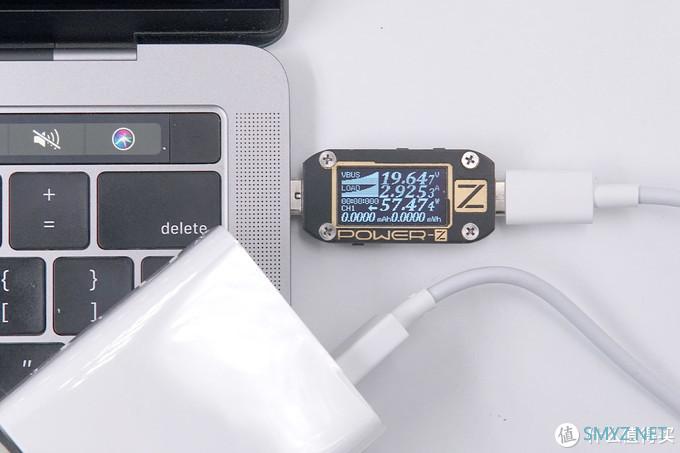

使用小米MDY-11-EB充电器搭配原装数据线对MacBook进行PD快充测试，显示充电电压19.6V，电流2.9A，输出功率达57.5W，充电器进入PD快充状态。
二、小米10 Pro 65W原装充电器拆解

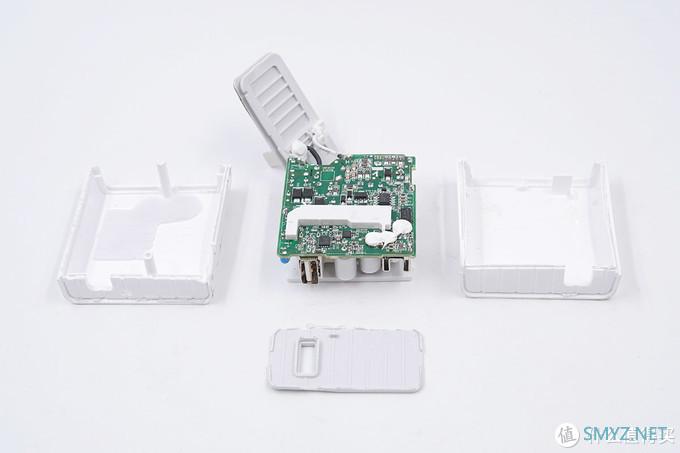

首先拆开充电器的外壳，整个外壳由四部分通过超声波焊接而成。

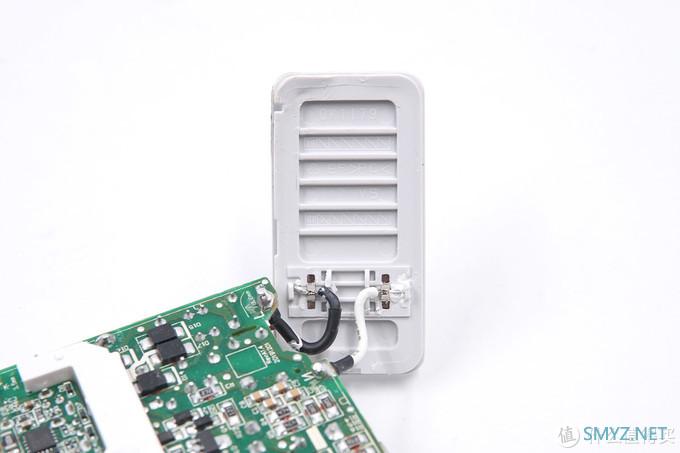

黑白输入导线与插脚压接固定。

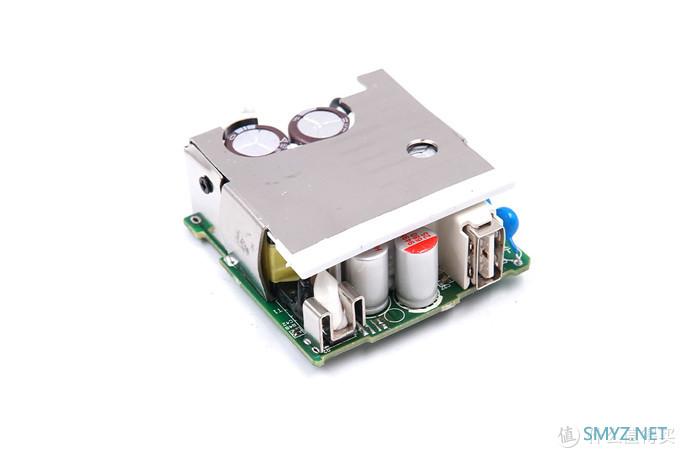

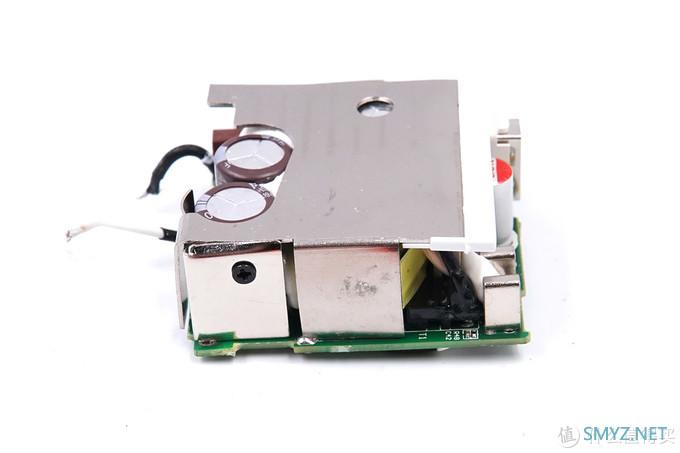

PCB板上端覆盖有大面积金属散热片，散热片靠近输出的边缘使用白色绝缘板与低压侧进行绝缘。

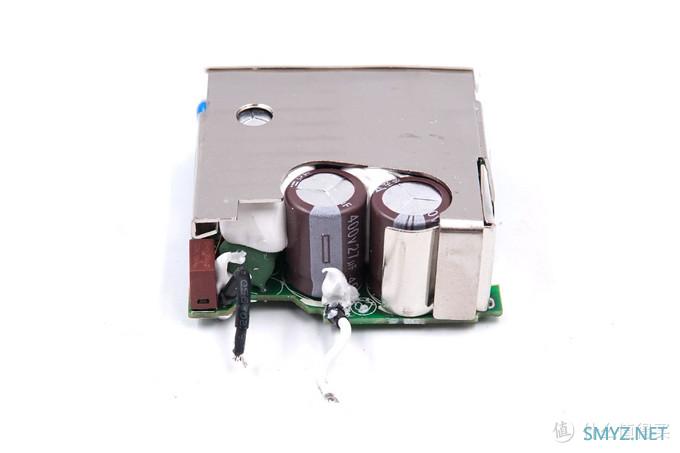

导线焊点处打胶绝缘，散热片让出电解电容位置。
侧面的初级开关MOS以及变压器也覆盖有金属散热片。

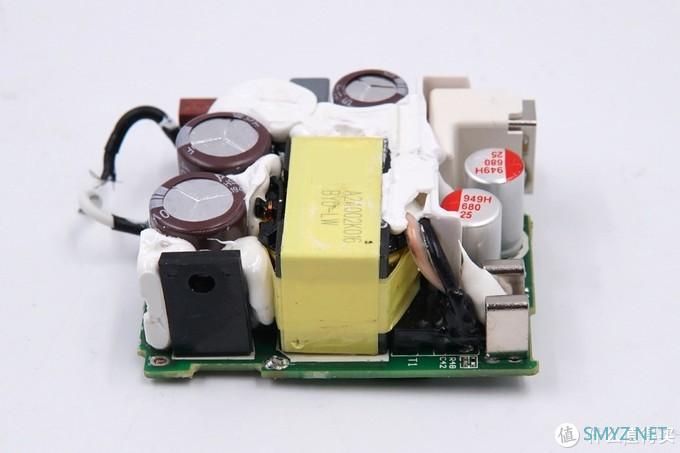

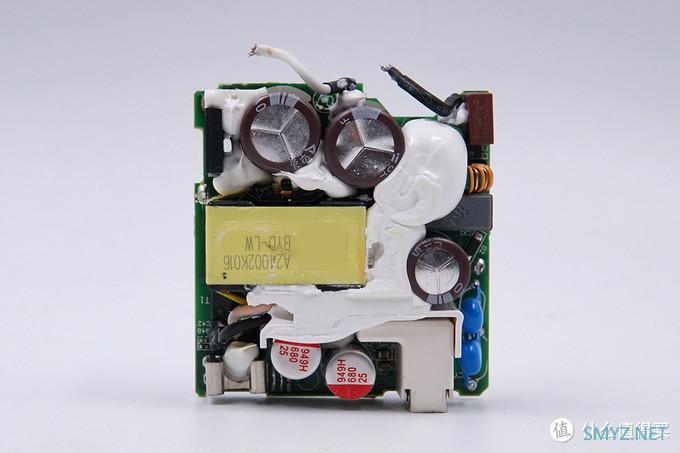

将金属散热片拆掉，板子上的元器件基本打胶固定，此外硅胶还有助与将热量传递到散热片上，初级电容，变压器与次级元件之间有白色绝缘板进行隔离。

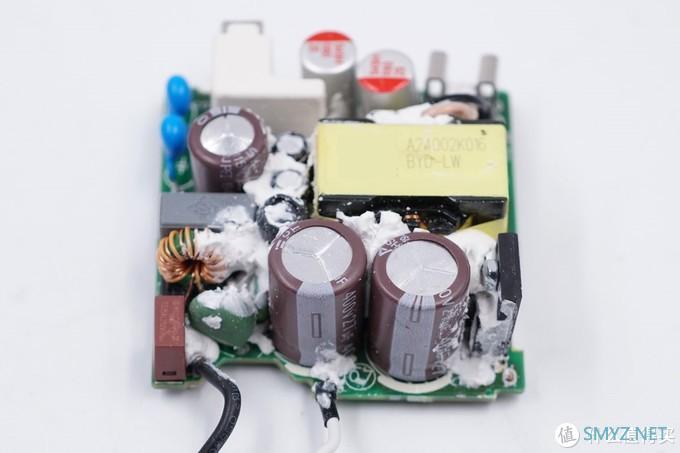

将硅胶清理掉，PCB板前端焊接有延时保险丝、NTC浪涌抑制电阻、两颗初级滤波电解电容和初级开关MOS。

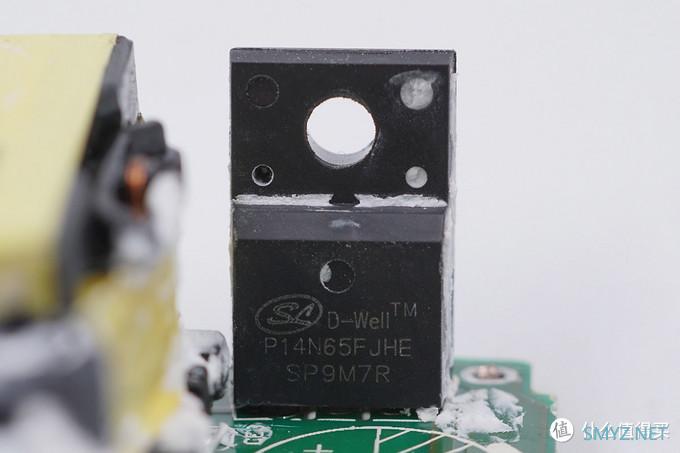

初级开关MOS特写，是来自Silan士兰微的D-Well系列超级结高压MOS SVSP14N65FJHE2，耐压650V，导阻0.26Ω。

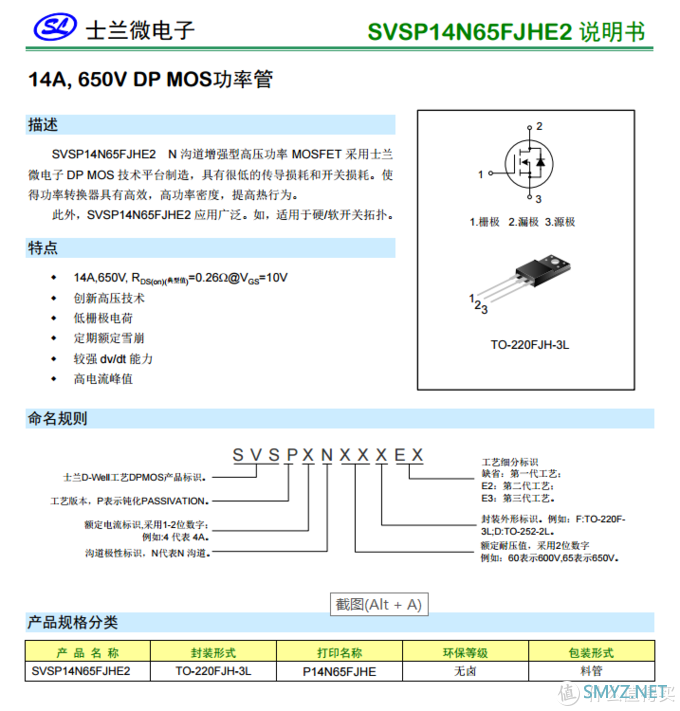

士兰微 SVSP14N65FJHE2资料信息。

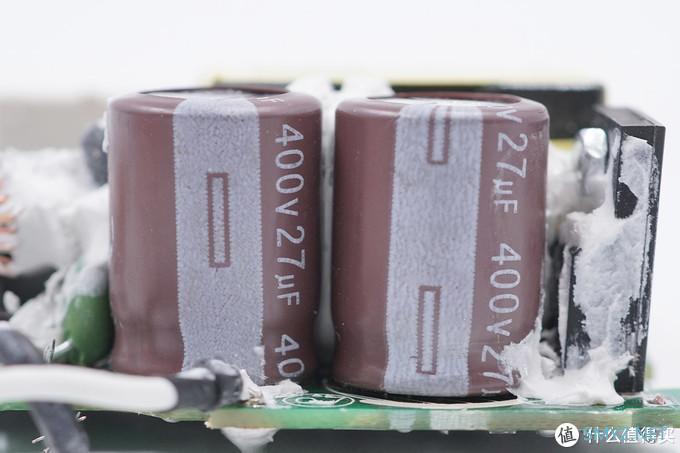

两颗初级滤波电解电容特写，规格均为400V 27μF。

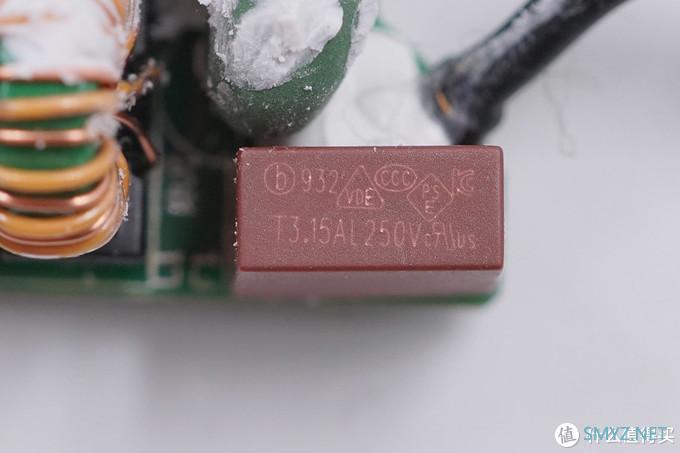

延时保险丝特写，规格为3.15A 250V。

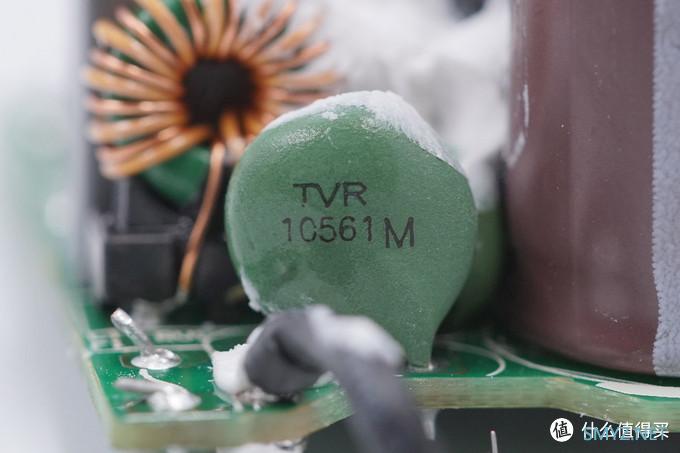

压敏电阻，TVR10561，用于AC输入过压防护。
PCB板侧面还焊接有第三颗电解电容，此外还有安规X电容、共模电感、工字电感和PWM主控芯片供电电容等元器件。

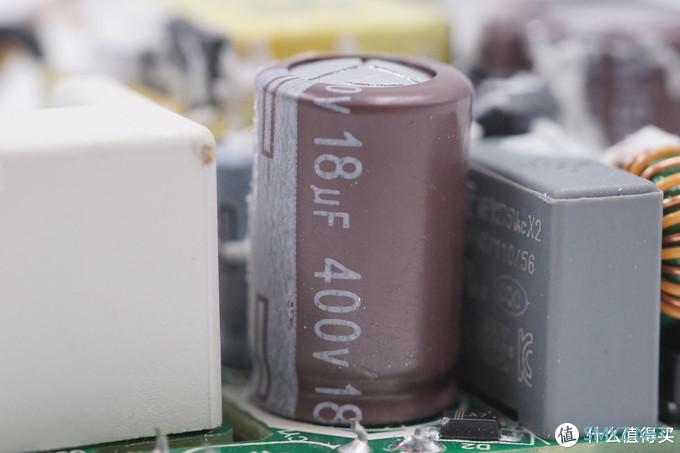

第三颗电解电容的规格为400V 18μF。

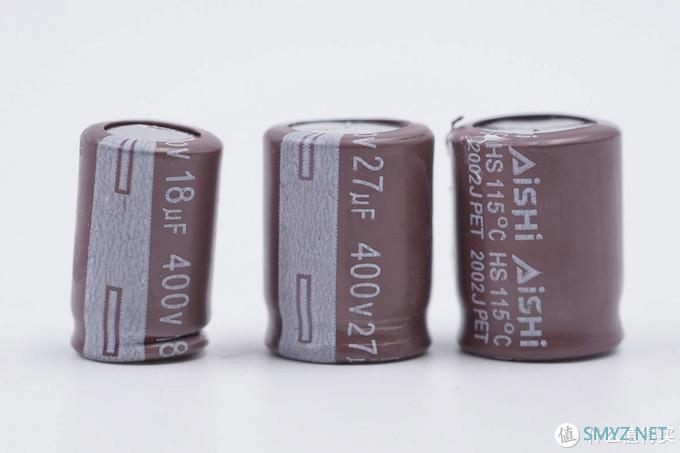

三颗电解电容并联，总计72μF，均由AiSHi艾华提供。

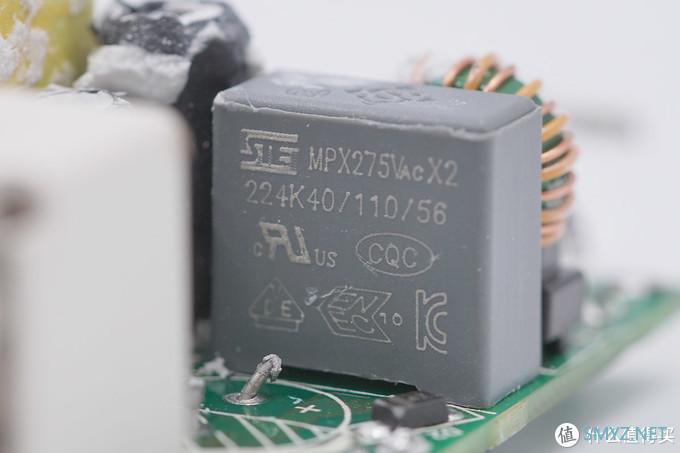

安规X电容特写，来自STE松田电子。

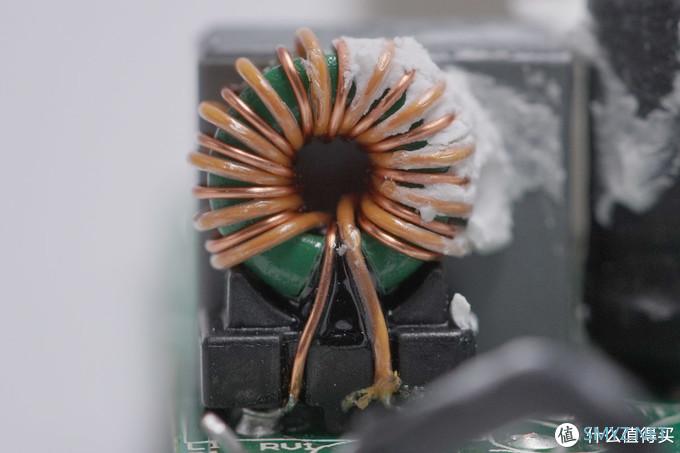

共模电感特写，用于滤除EMI干扰。

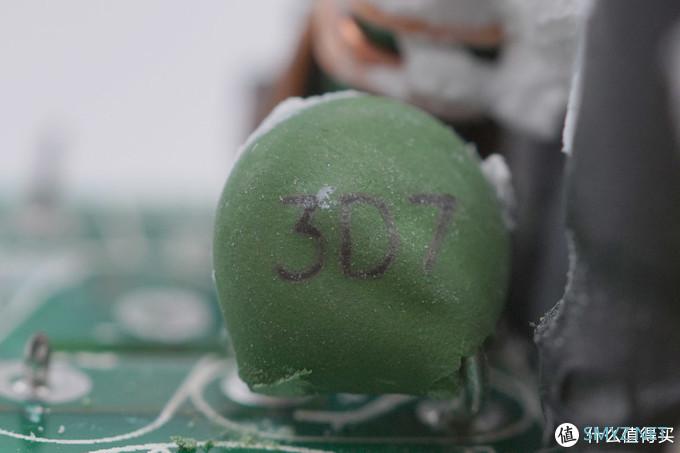

共模电感旁边还有一颗NTC浪涌抑制电阻。

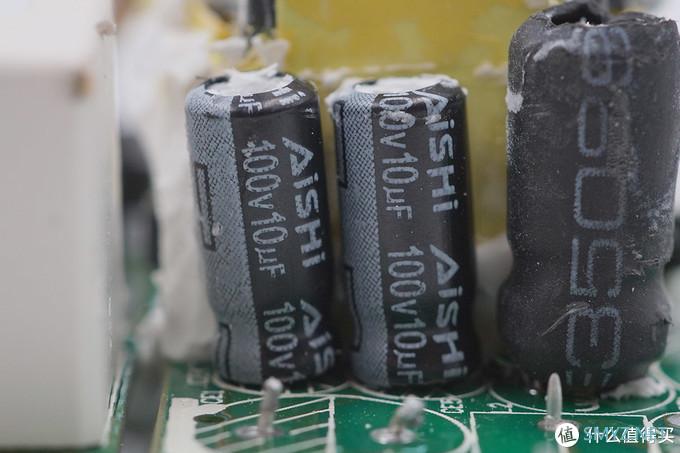

两颗PWM主控芯片供电电容，规格为100V 10μF，同样来自AiSHi艾华。旁边是一颗工字电感，外套热缩管。
PCB板另一侧中心位置是变压器。

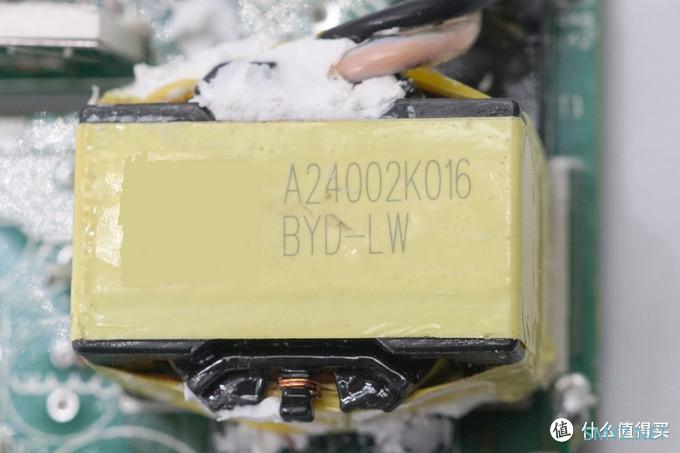

变压器特写，顶部喷码有信息，BYD代工。

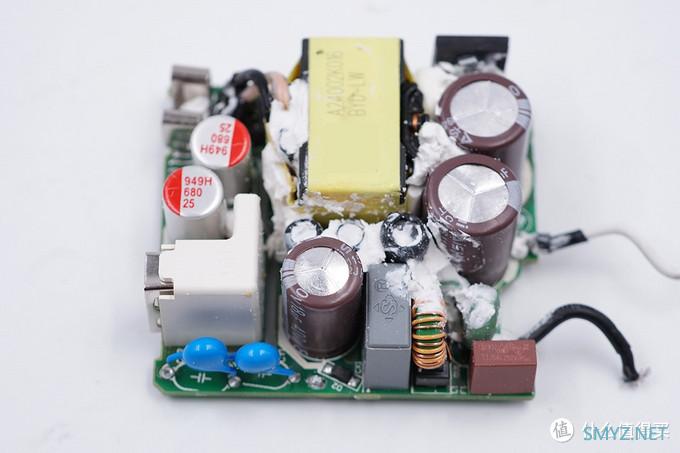

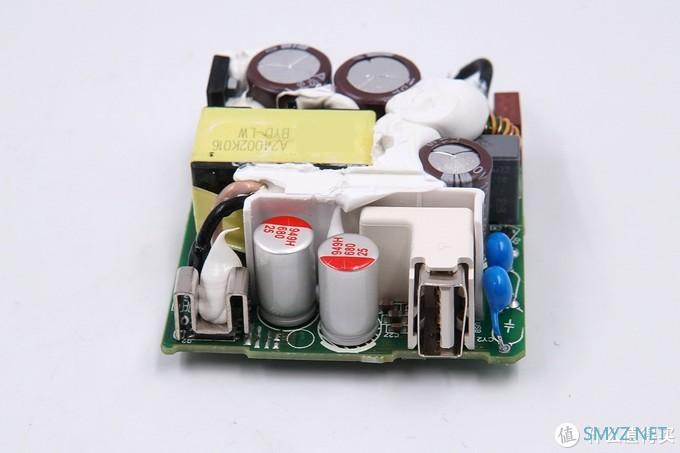

输出端焊接有两颗Y电容以及两颗输出滤波固态电容，USB-A接口母座垂直焊接，外套塑料壳加固。

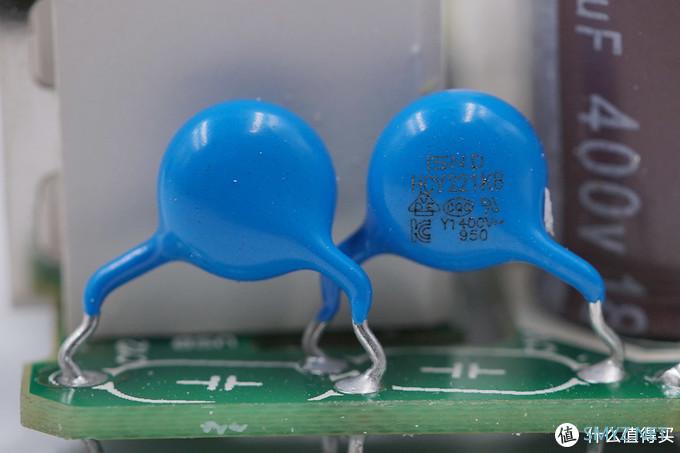

两颗蓝色Y电容特写，用于输出抗干扰，品牌为ISND，来自厦门华信安电子科技有限公司。充电头网了解到，该电容已经通过了CQC、UL、VDE、KC等安规认证。从2012年起与充电器配套，并进入了华为、小米 、VIVO、OPPO、三星、Microsoft 等品牌供应链。

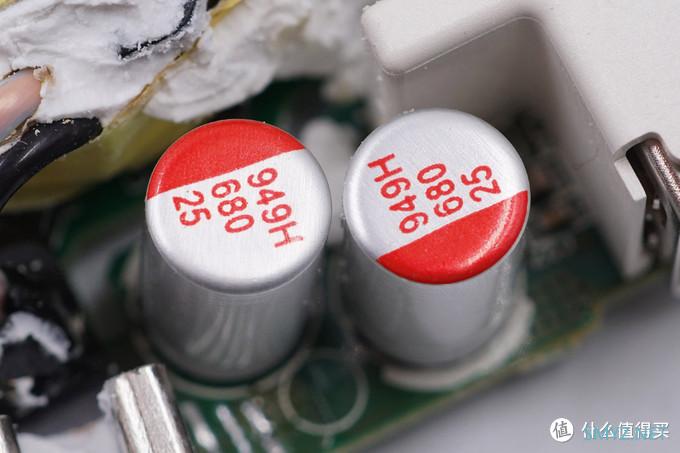

输出滤波固态电容特写，规格均为25V 680μF。

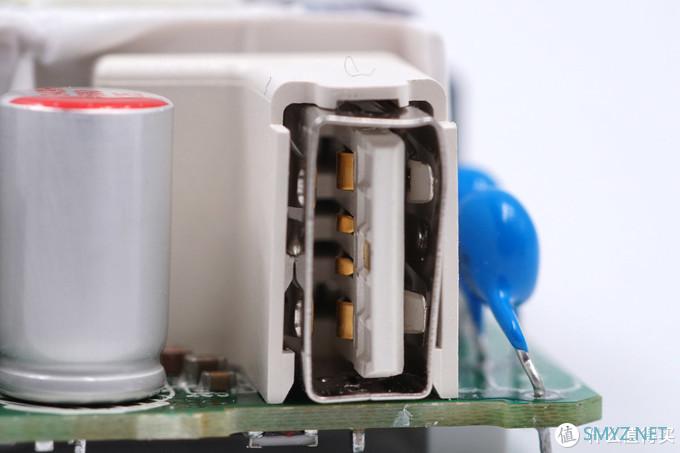

USB-A接口母座特写。

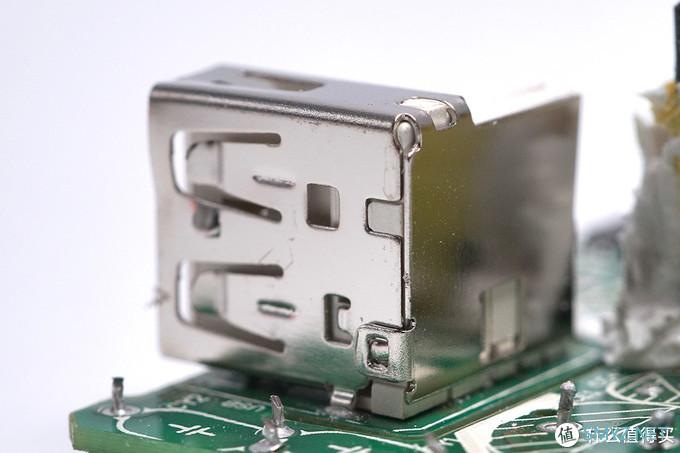

拆掉塑料壳，USB-A母座在背面还设计有金属板，并配有白色塑料板进行隔离，如此设计使得母座变得非常牢固。

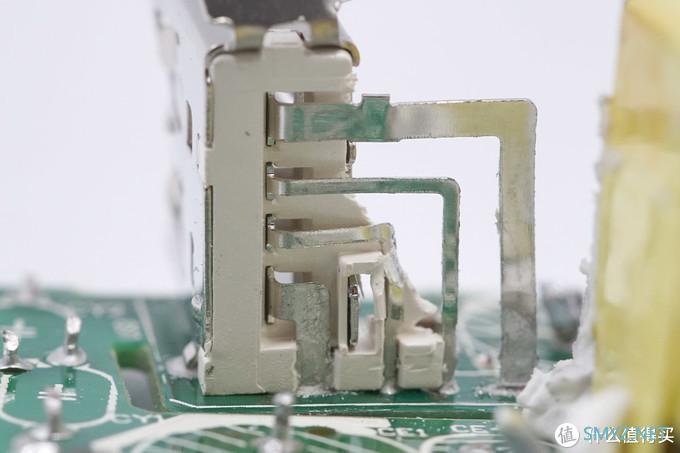

拆掉金属板以及塑料板，母座内部延伸出来的针脚相互隔离。

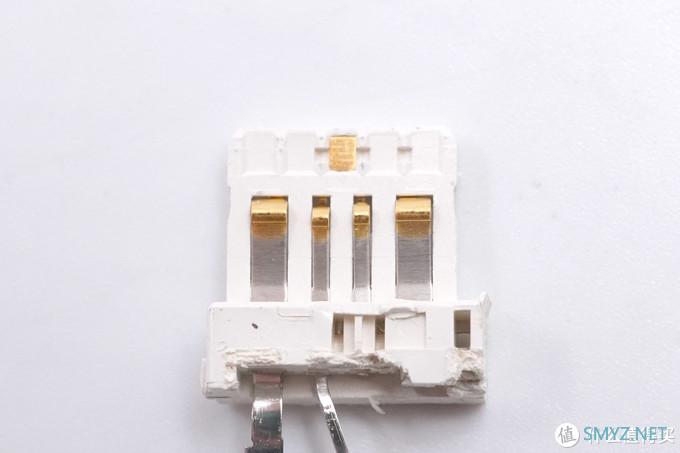

白色舌片特写，前端是USB PD用来通讯的CC触点。

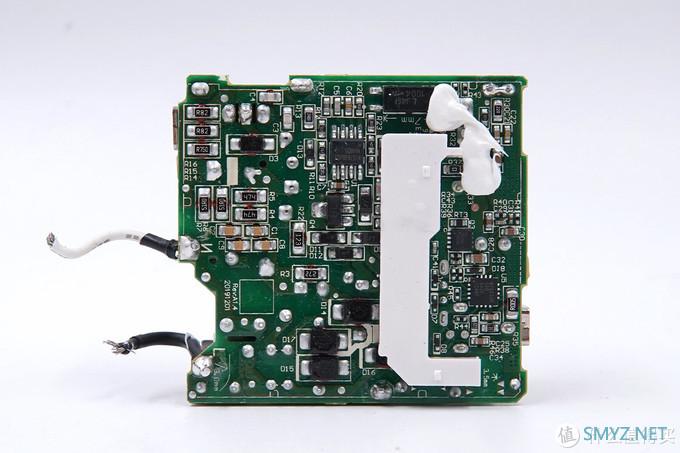

PCB板背面一览，板子镂空用来放置白色绝缘隔离板。

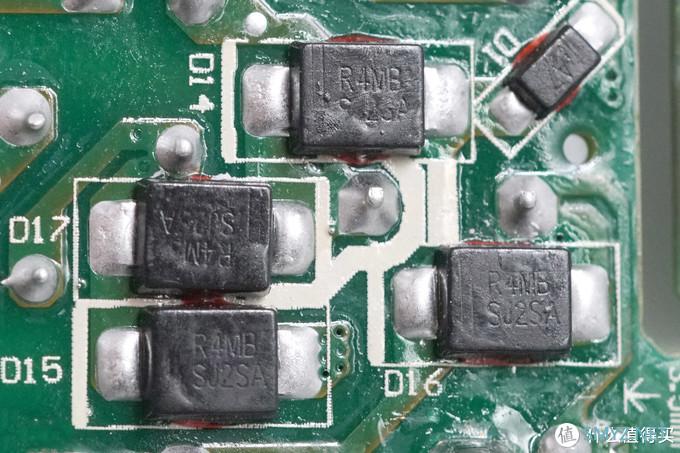

整流二极管，四颗组成桥式整流。

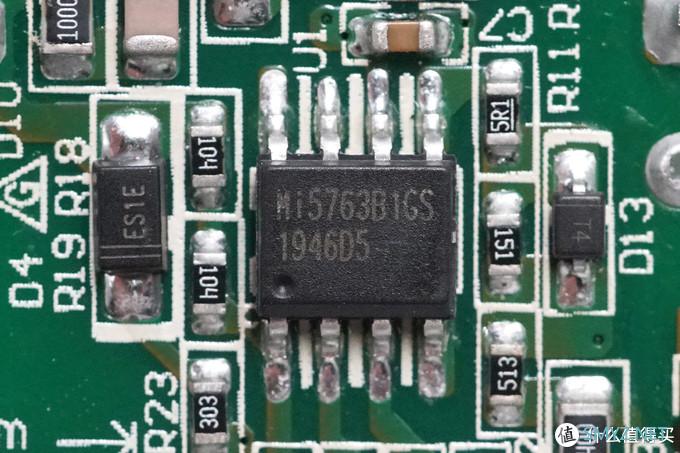

PWM主控芯片，丝印Mi5763B1GS，实际型号为LD5763B的小米定制版，工作频率最高可达100KHz。

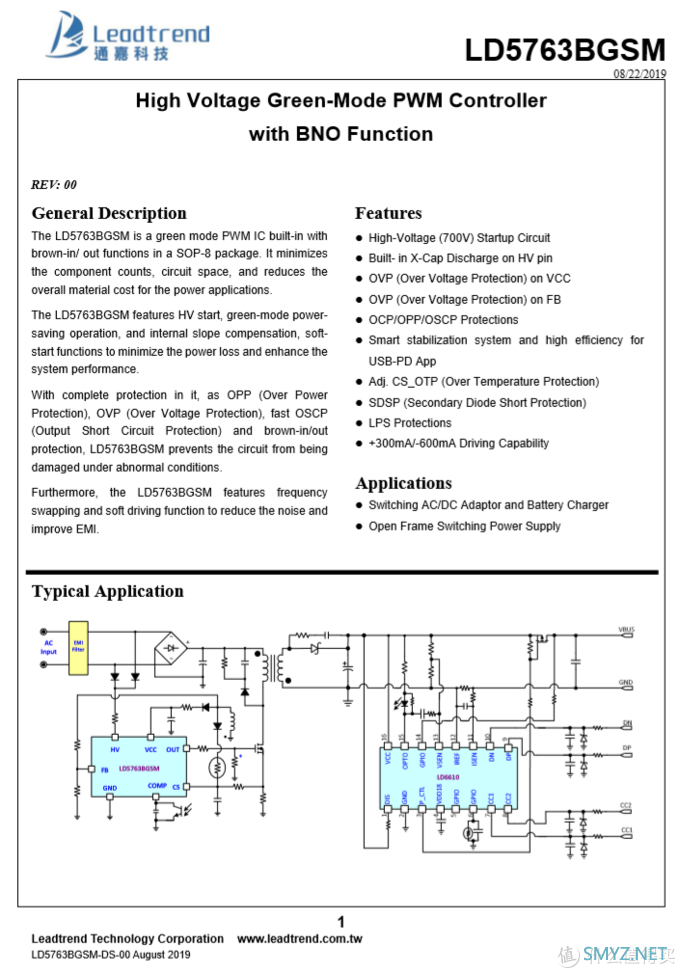

通嘉LD5763B 详细资料。

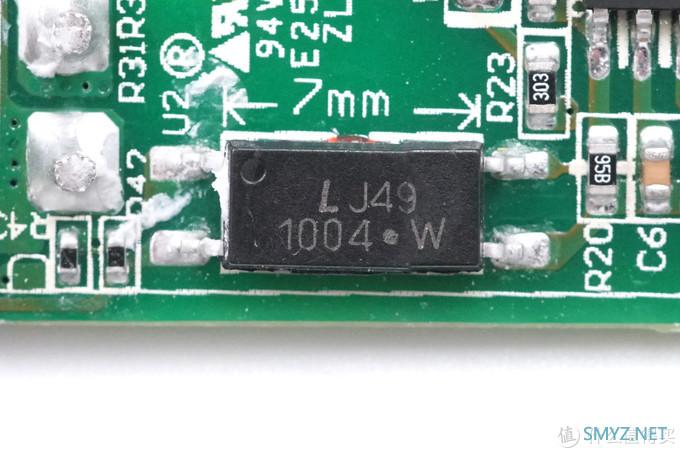

1004光耦，横跨在初级和次级之间，用于初级次级通信，调节反馈输出电压。

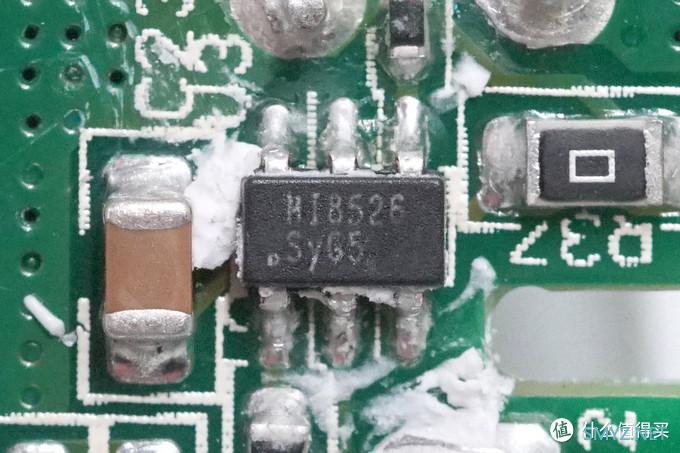

次级同步整流控制器，丝印MI8526，实际为通嘉LD8526S的小米定制版。

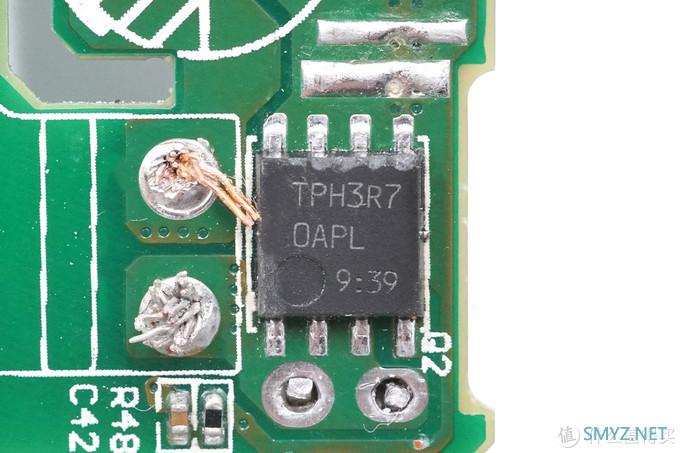

Toshiba东芝的次级同步整流MOS TPH3R70APL，NMOS。100V耐压，3.1mΩ导阻。

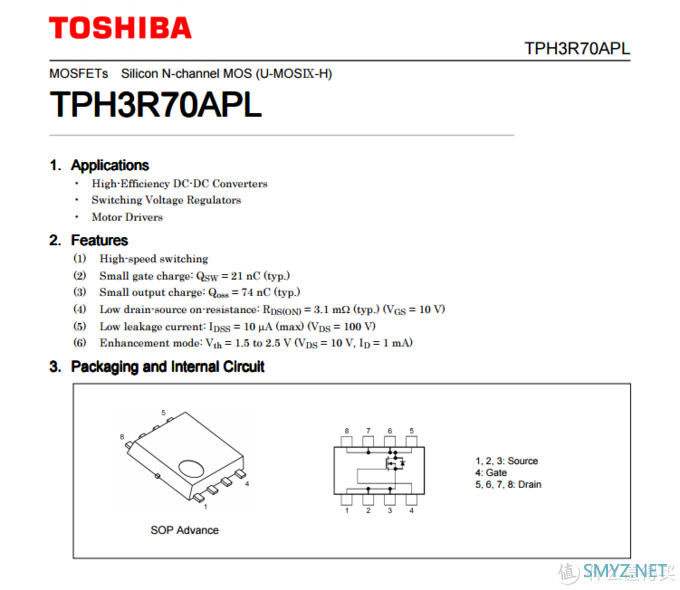

东芝 TPH3R70APL资料。

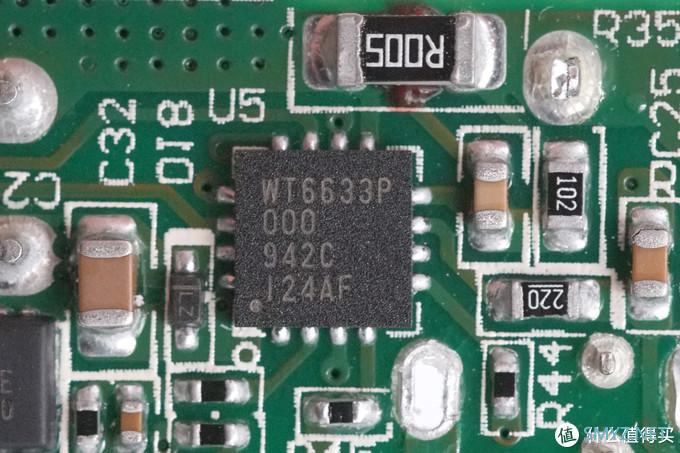

输出协议IC采用Weltrend伟诠的WT6633P，这是一款USB PD控制芯片，是少数几个获得高通QC4和QC4+测试认证的PD控制器，内建USB-PD物理层，Type-C线缆检测，内置稳压器，电压电流监控功能，负载开关控制。

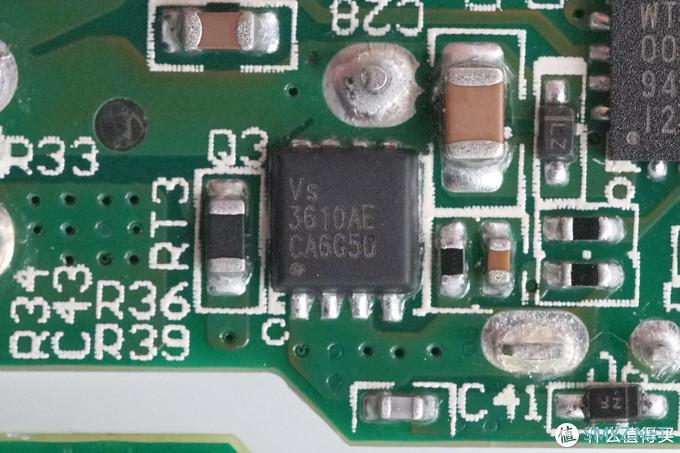

USB-A接口的输出VBUS开关，型号VS3610AE，NMOS，耐压30V，来自威兆半导体，左侧是热敏电阻检测电路板温度。

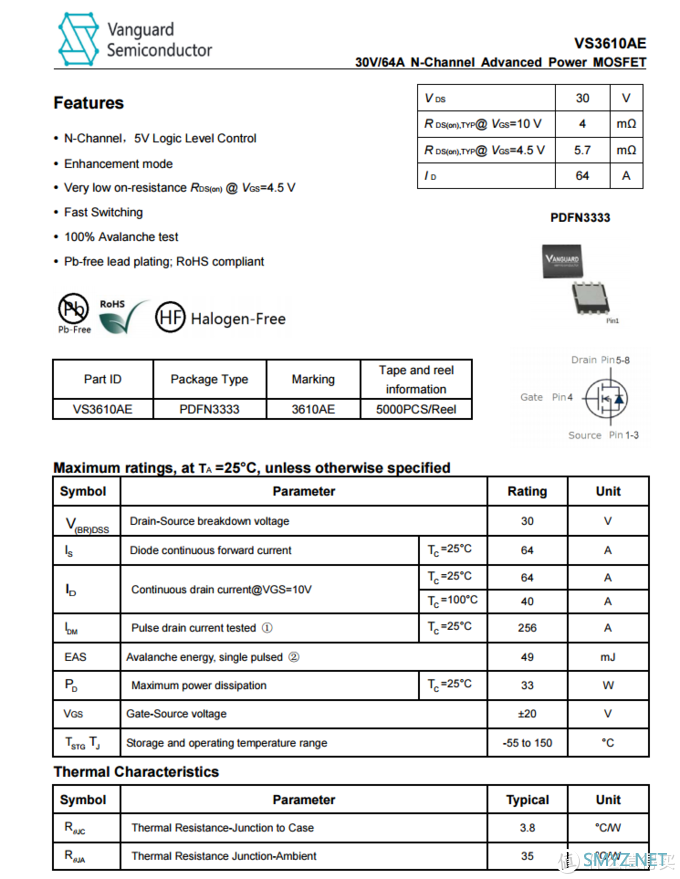

威兆 VS3610AE 详细资料信息。

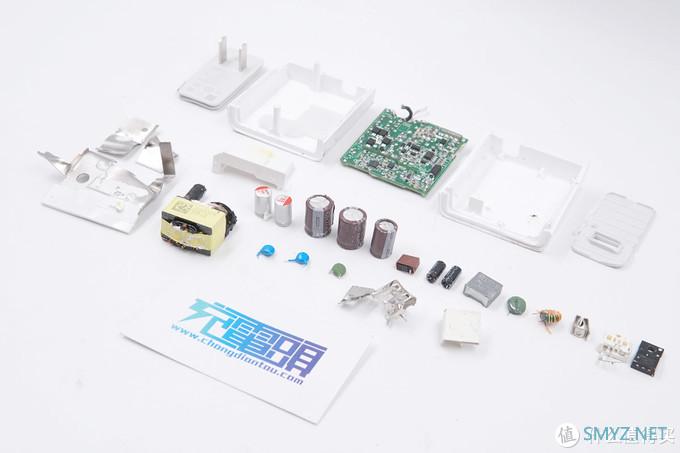

全部拆解完毕，来张全家福。
充电头网拆解总结
小米10 Pro 65W原装充电器机身整洁光滑，侧面为光滑弧面过渡，机身小巧轻便，易于携带。A口支持QC2.0/3.0以及小米私有快充协议MI ChargeTurbo。搭配特殊的原装数据线使用，充电器还支持USB PD3.0快充标准，具备5/9/15/20V四个固定电压输出档，另外还包含一个隐藏的11V6A电压，是小米10 Pro 50W专用快充档，此外这款充电器也能支持Type-C笔记本充电。
充电头网通过拆解发现，这款充电器的AC-DC降压部分，由小米定制芯片Mi5763B1GS搭配士兰微D-Well系列超级结高压MOS，以及定制同步整流控制器MI8526搭配东芝MOS TPH3R70APL组成；协议识别部分采用了伟诠QC4+认证芯片WT6633P，VBUS开关来自威兆半导体，内置艾华电解电容，输出采用固态电容滤波，整体用料扎实。
此外充电器的做工也是相当到位，接口母座焊接牢固，导线过孔焊接，PCBA上的元器件布局紧凑、有序，并大量注胶和使用大面积金属散热片进行散热，保证高功率密度下的散热性能。
