老笔记本硬盘扩容计划

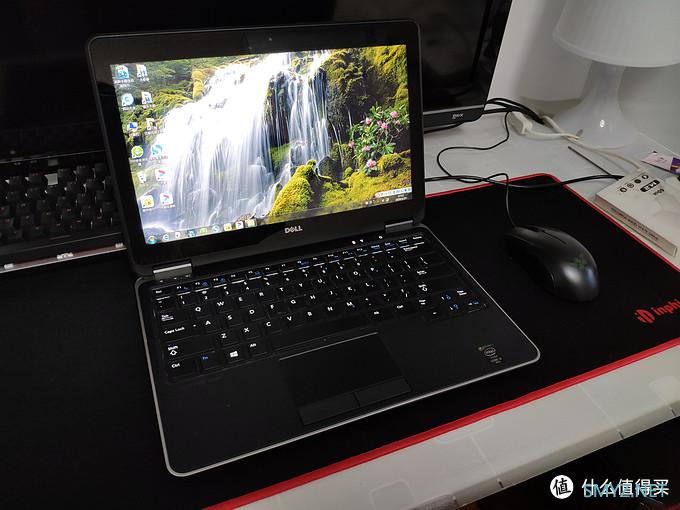

老爷子的笔记本电脑是Dell的E7240，这是一台当年非常实用的12.7英寸级办公商务本：
由于日常有智能手机和iPad，所以使用率比较低，看起来还很新
当年买来的主要用途是日常上网、看优酷，由于老爷子是太极拳、太极剑爱好者，所以会在电脑里存很多太极拳教学视频，原配的128GB mSATA硬盘感觉稍微有点不够用了（这台机器没有SATA插槽，只有两个mSATA固态硬盘接口），因此把前段时间玩NAS闲置的那颗￥49元买来的——七彩虹Intel原厂MLC颗粒的60GB固态拿回来装上，稍微改善一下存储空间。

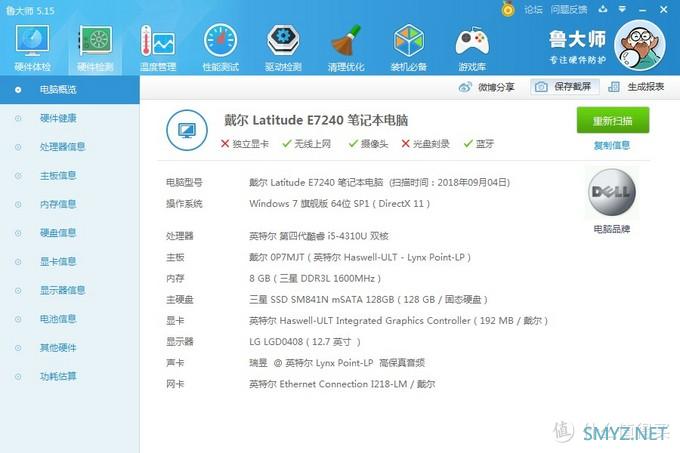

当前配置如图

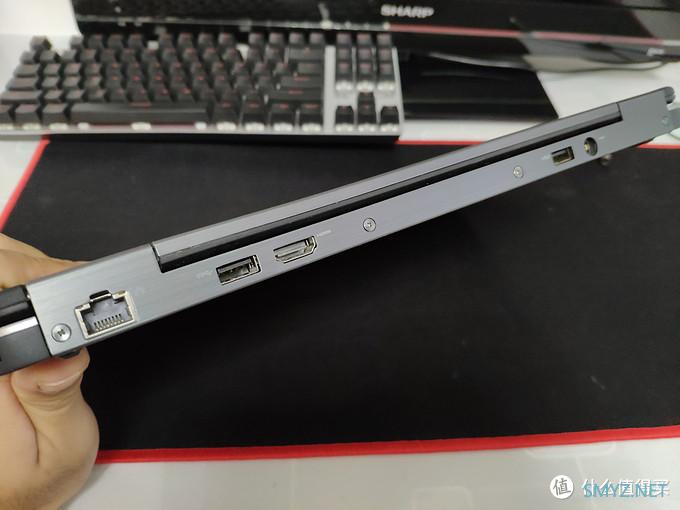

这台笔记本别看只有12英寸，扩展性能和基本配置还是很不错的：12.7英寸LG的IPS 1080P触摸屏，两条内存插槽（目前只插了4Gx4G的双通道），标配是i5-4310U双核处理器，主频2.6~3.0GHz，自带HD4400核显，还有刚才提到的三星PM841 128GB的mSATA固态硬盘。另外机器有三个USB接口、mini-DP接口、Lan网络以及HDMI等接口。

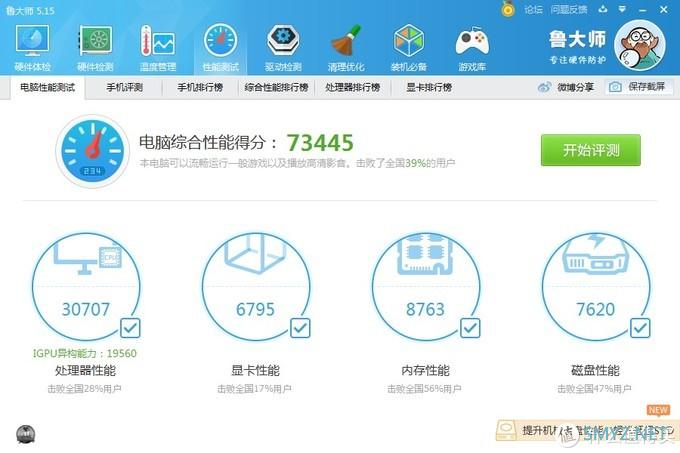

当前的测试跑分如图（日常上网本规格）

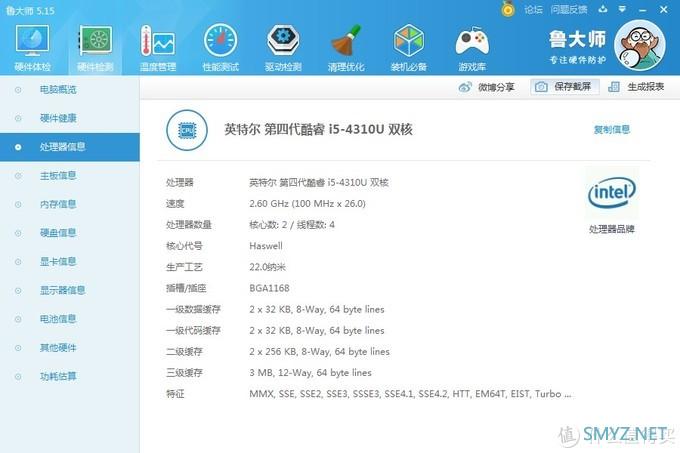

22nm的Haswell i5-4310U处理器

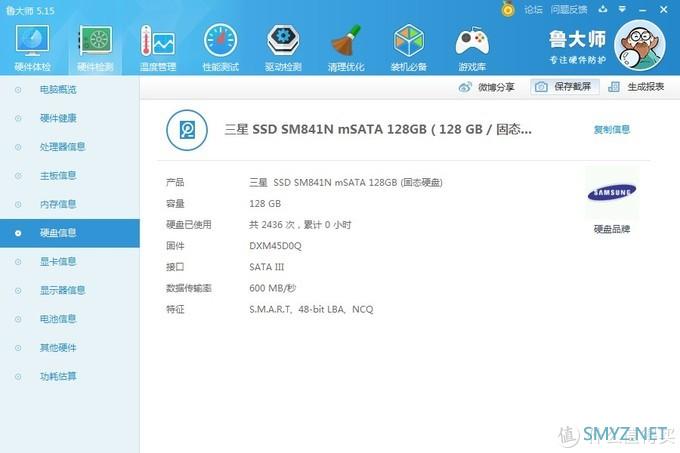

原配的三星PM841 128GB mSATA固态硬盘
升级前的介绍大概就是这样，下面开始施工部分。
Dell E7240笔记本电脑拆机升级固态硬盘图文说明
原配的128GB固态被分成两个分区（50GB/60GB），装了系统之后的剩余空间很不乐观，这次的主要目标就是，使用60GB的Intel MLC硬盘作为OS操作系统盘，然后把128GB的三星PM841合并为一个分区作为数据存储空间。另外，原则上不采取重装系统的方案，尽量保持原始操作环境，不让老爷子有任何使用上的不习惯，因此等下装上第二块mSATA硬盘之后，我们要用分区助手完成OS迁移操作。接下来进行拆机安装过程：

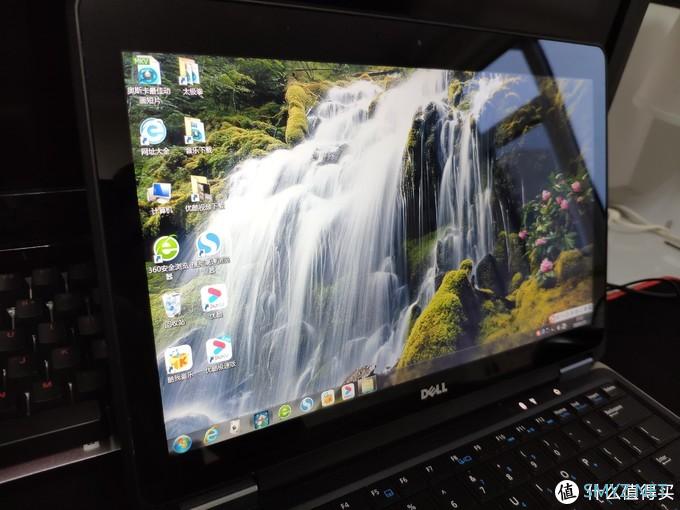

竟然还是N年前装的Win7系统，不过确实是丝滑流畅啊！

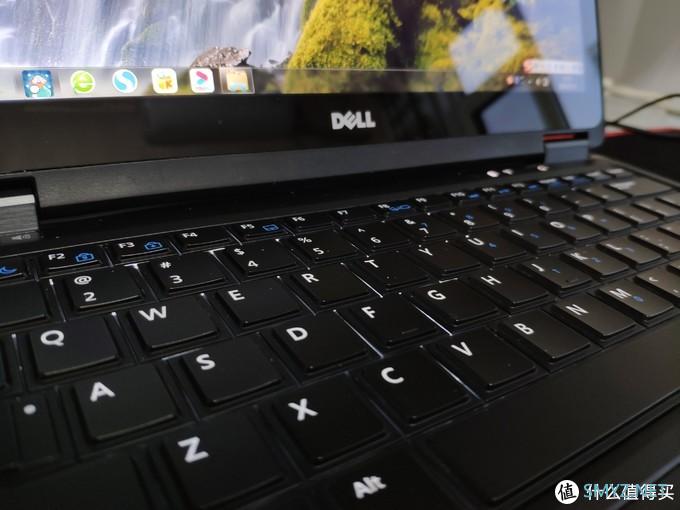

触控屏+背光键盘，非常实用的配置

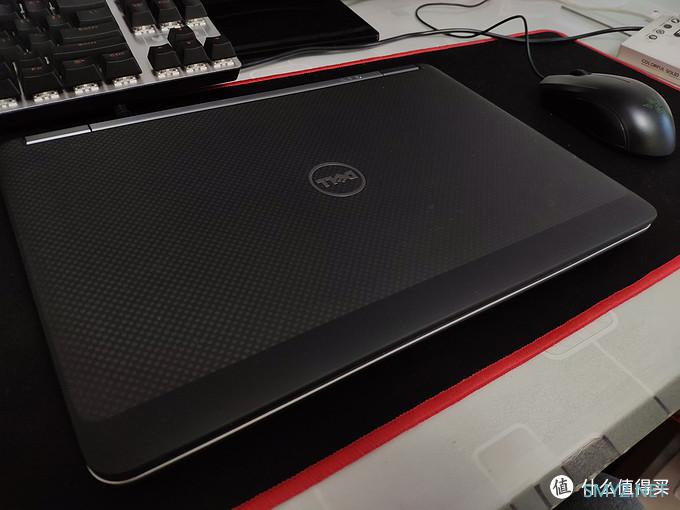

A壳是类肤质涂层+碳纤维纹理图案

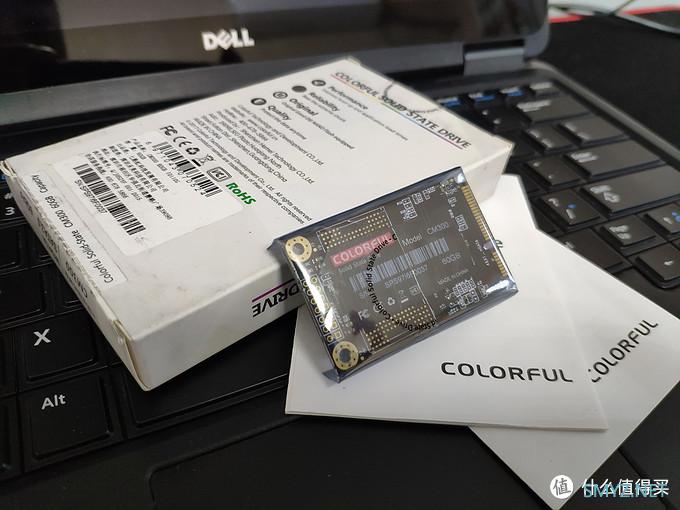

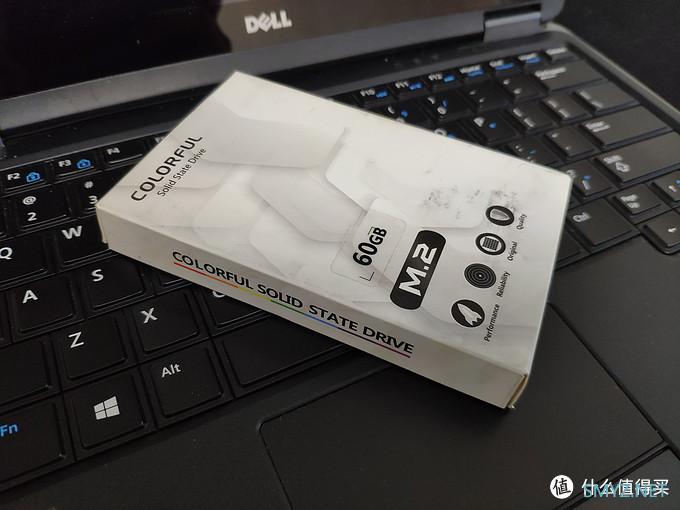

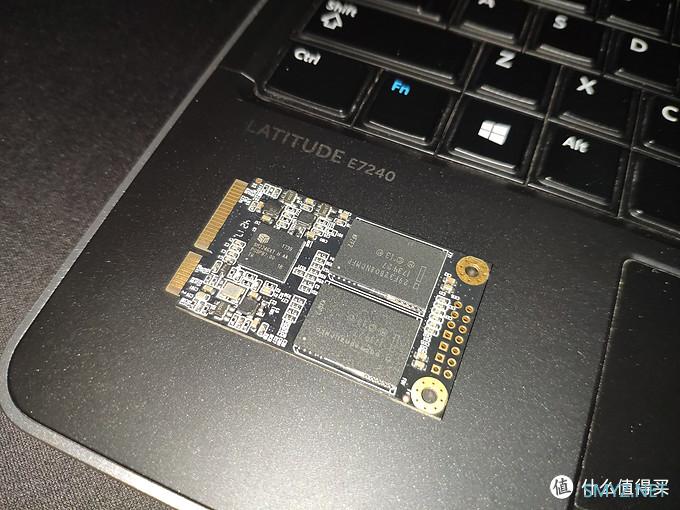

这是就是那块之前从蜗牛星际拆下来的60GB MLC固态硬盘
通电时间至今不超过20小时
Intel原厂MLC NAND颗粒，慧荣主控
这是买来之后的第二次拆机升级（第一次是买回来升级到8GB双通道内存）

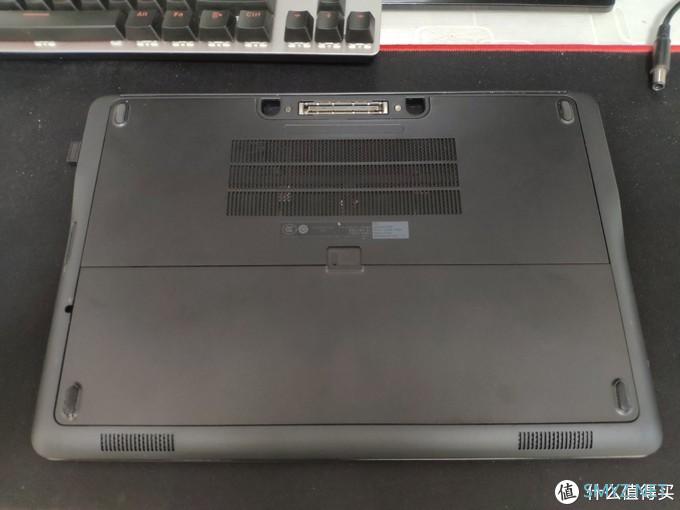

拆解很简单，先把电池取下来

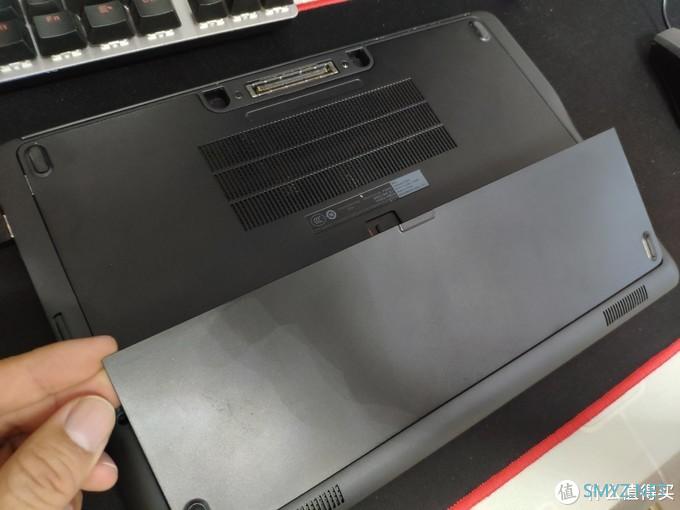

拔下电源线，取下电池

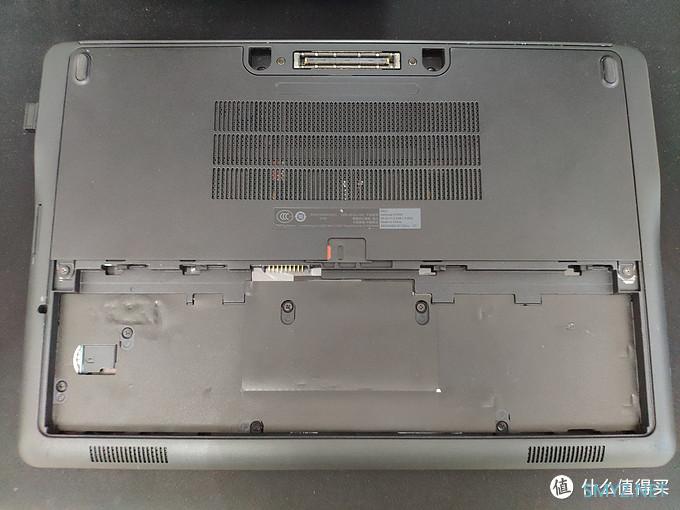

取下电池之后，D壳盖板由两颗螺丝固定，拆下即可

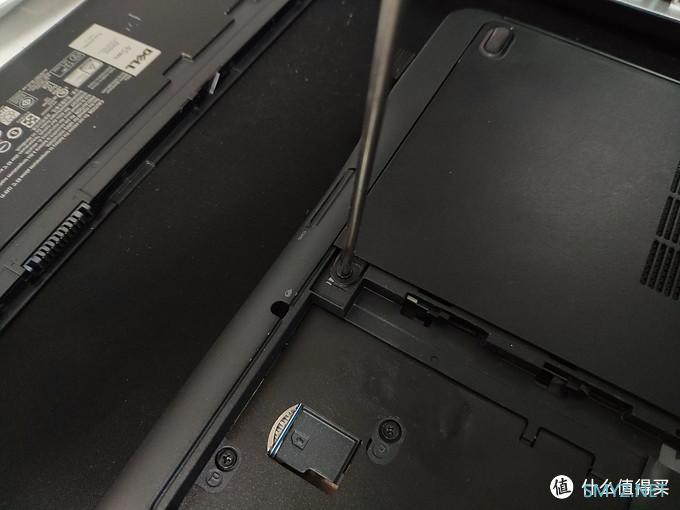

D壳螺丝就在这里，左右各一

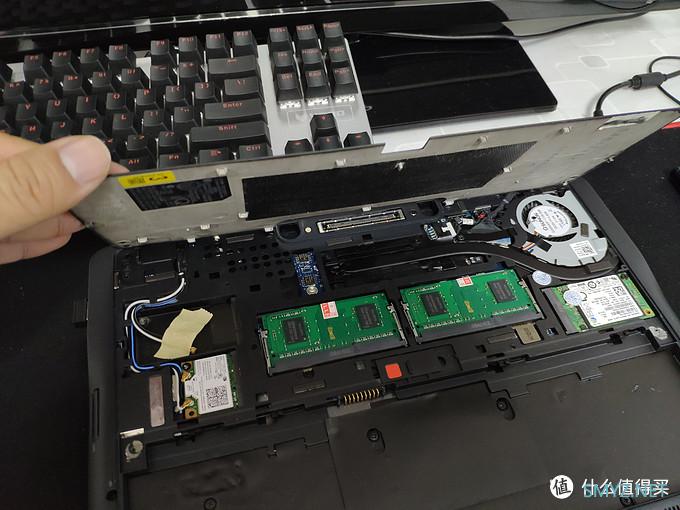

拆掉D壳盖板之后，内部升级空间如上图

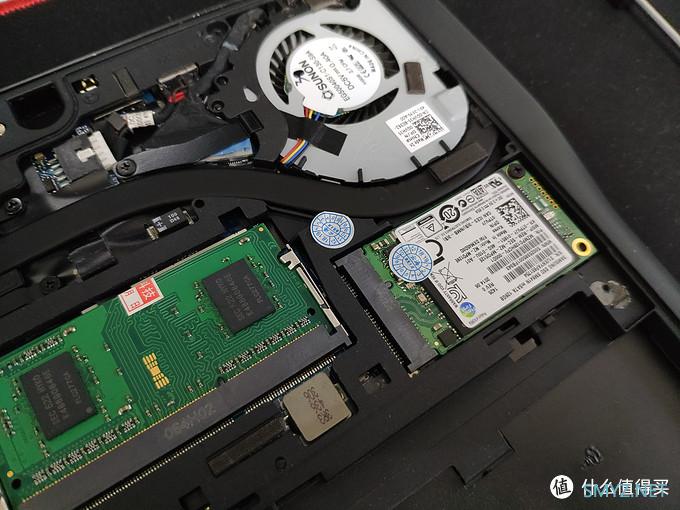

这个是原来的三星PM841 128GB硬盘

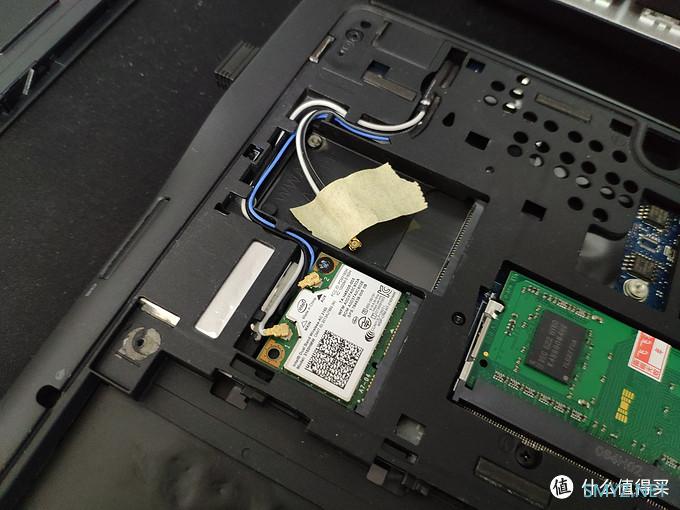

3160AC Wifi无线网卡上面这个就是额外的WWAN、mSATA插槽

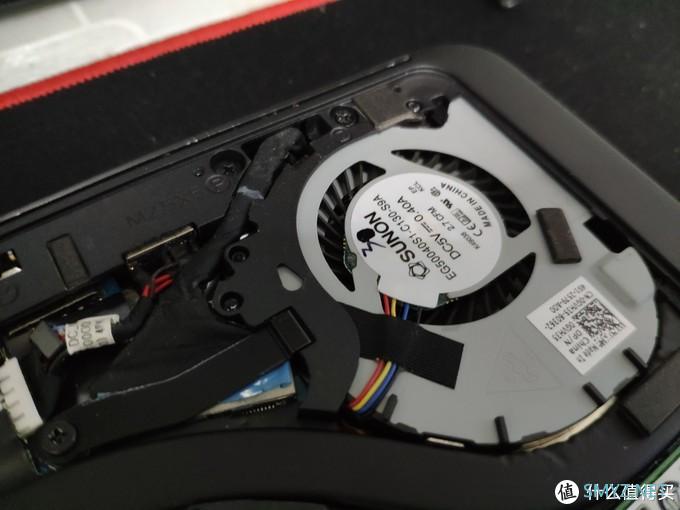

风扇几乎一尘不染，使用率确实不高啊

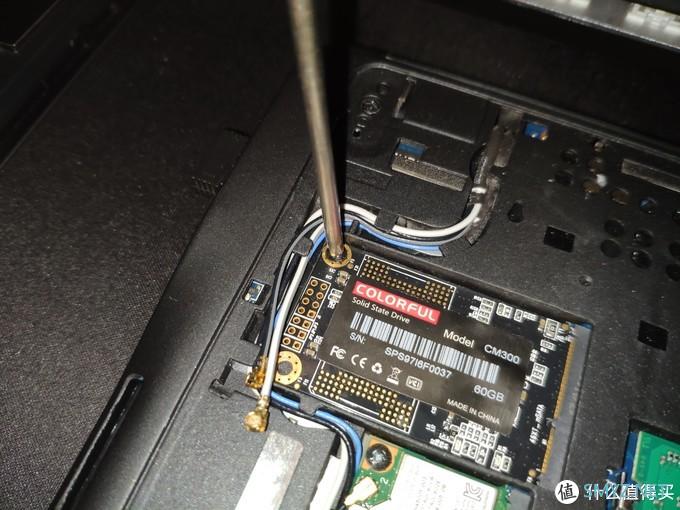

额，忘记带固定mSATA硬盘的螺丝了，只能把D壳盖板的螺丝拿来顶上了

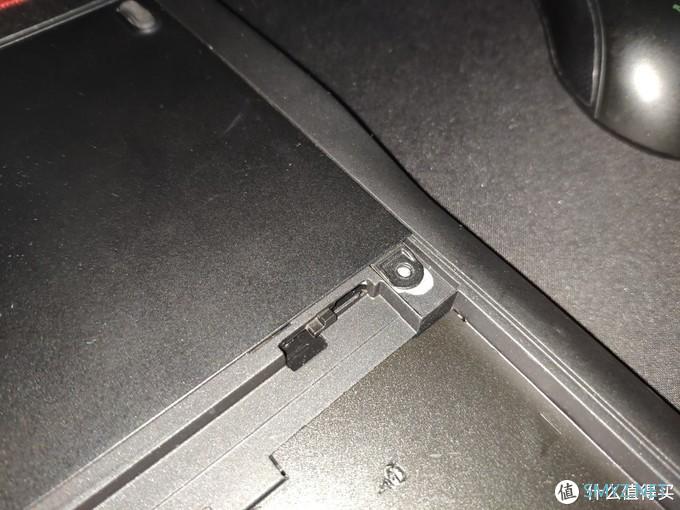

就是从这个位置挪用的螺丝，反正有电池扣上，暂时不影响

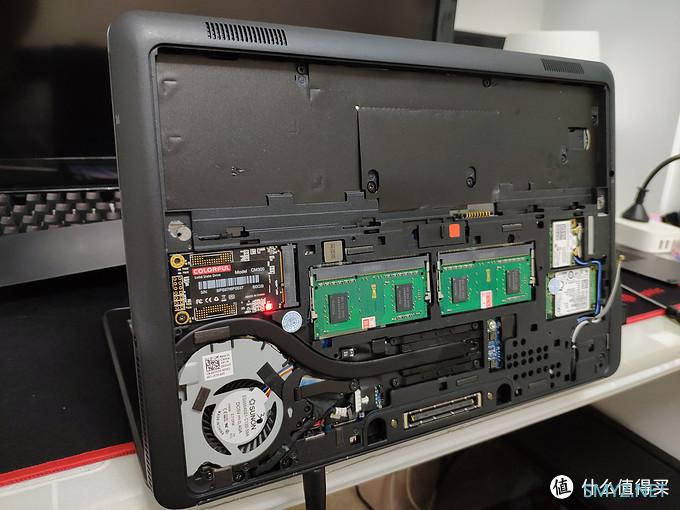

装好两个mSATA硬盘、两根DDR3内存的“全副武装”状态
使用分区助手无损迁移OS到新硬盘

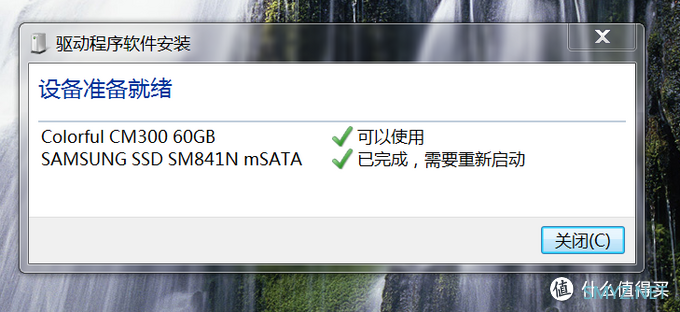

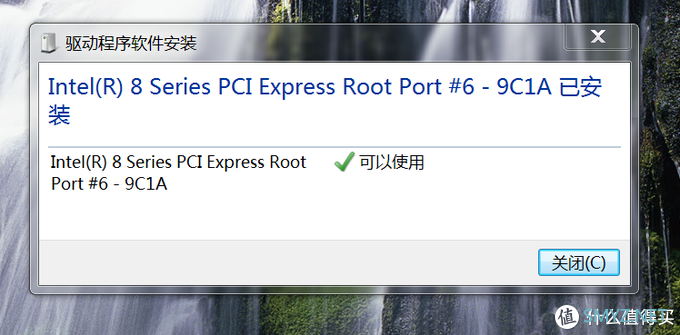

安装完新硬盘之后，系统识别出新设备：
识别完毕之后，重启计算机

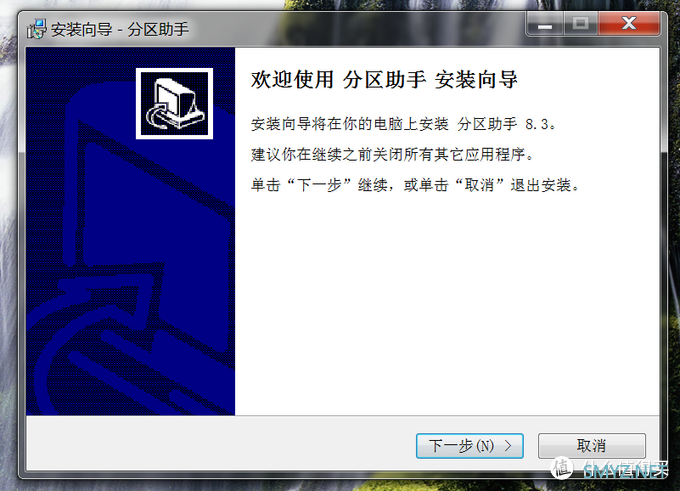

在傲梅官网下载免费版分区助手，安装后打开：

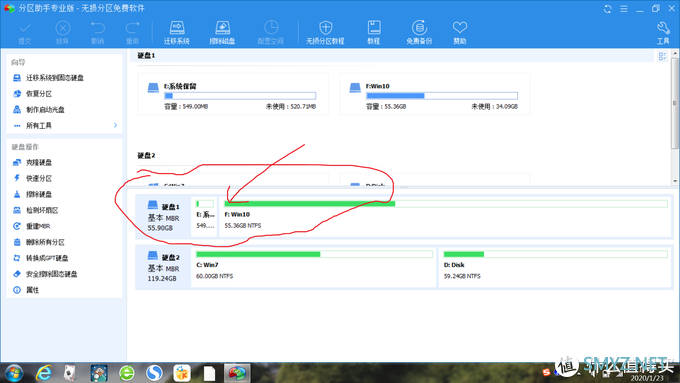

由于这个60G硬盘原来还有系统，可以先在分区助手里清空

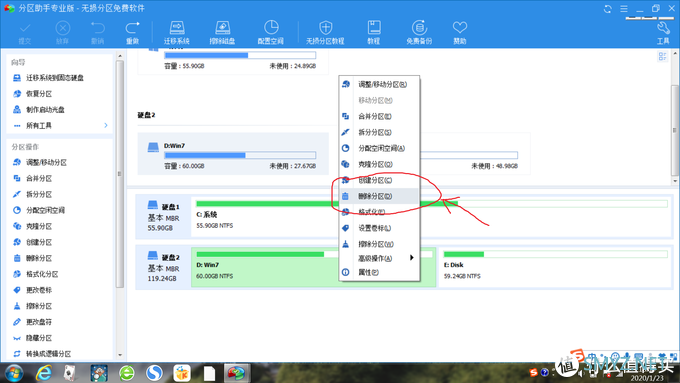

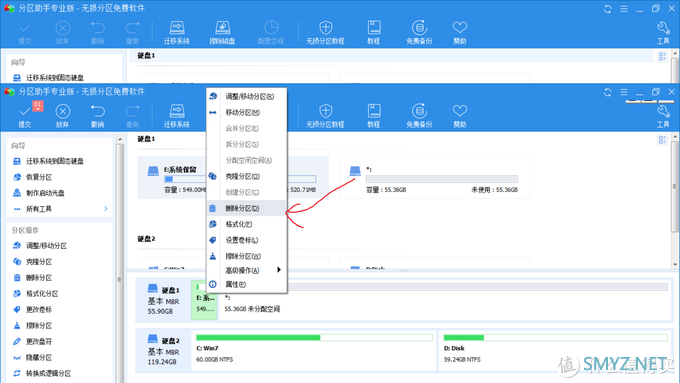

删除所有60G新装硬盘的分区

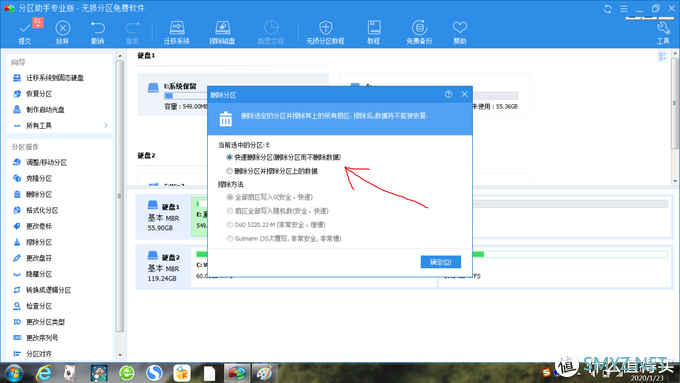

使用“快速删除分区”功能，点确认即可

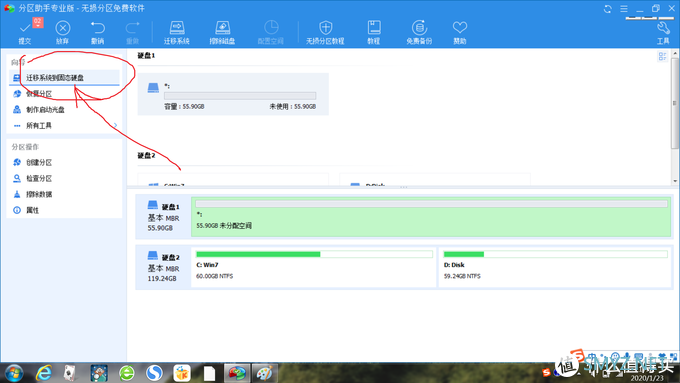

然后点击上图红圈处“迁移系统到固态硬盘”

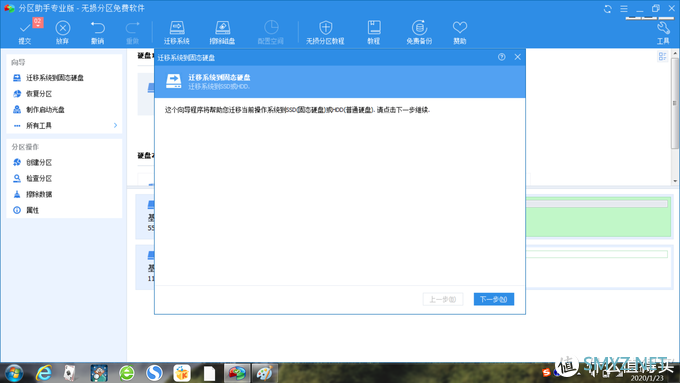

无脑下一步
下一步

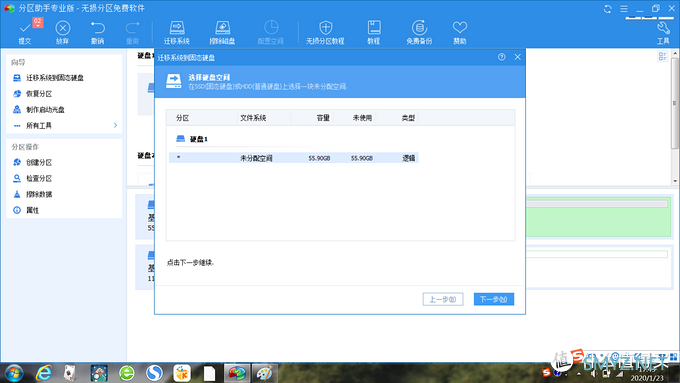

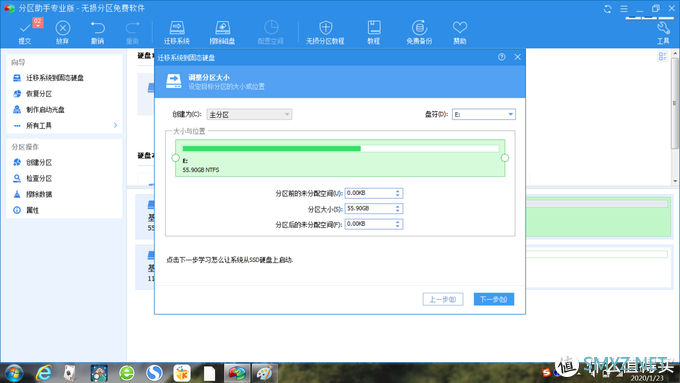

分区容量选择（建议单硬盘单分区，不要额外分区）

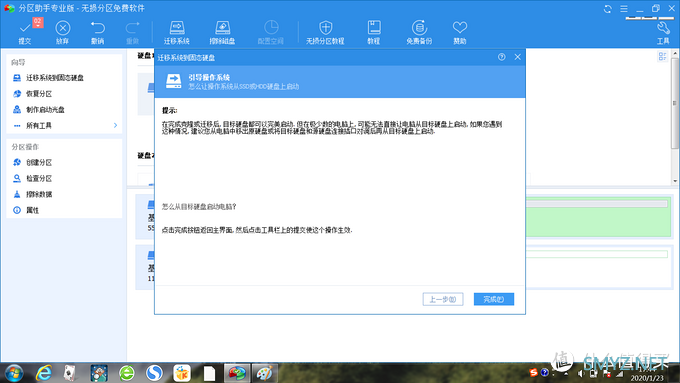

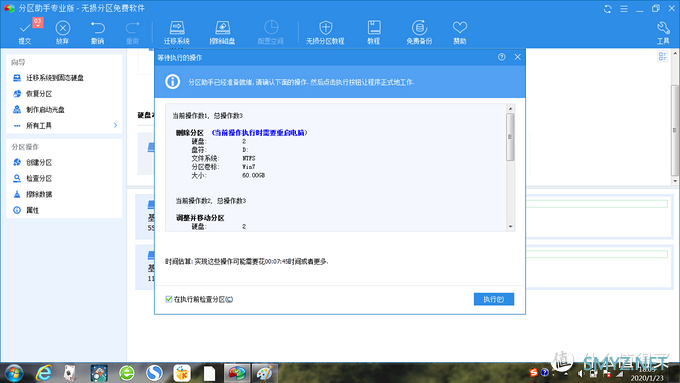

按照提示点击完成进入执行操作

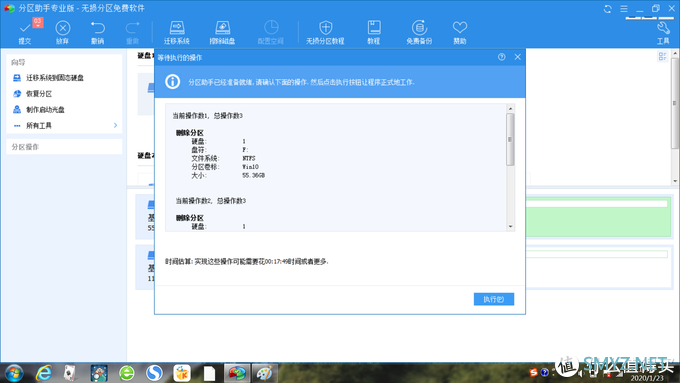

点击上图左上角“执行操作”，系统将重启到WinPE模式下进行系统迁移

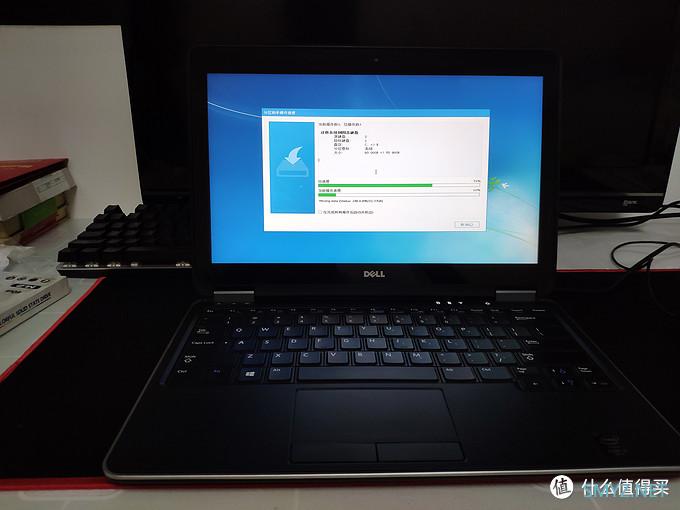

安静等待即可~
分区助手将在WinPE模式下进行系统迁移操作，成功之后重启计算机，将由迁移后的分区（盘符）作为默认启动分区。重启计算机之后，原来三星PM841的系统分区就没用了，测试一下使用环境确认无误之后，就可以继续使用分区助手删除原有操作系统所在分区，并将PM841的128GB硬盘内两个分区合并为一个数据分区（即删除原有C盘系统盘，并保留原始D盘的数据，最终将两个分区合并）：
首先删除老硬盘的操作系统分区
依然采用快速删除模式

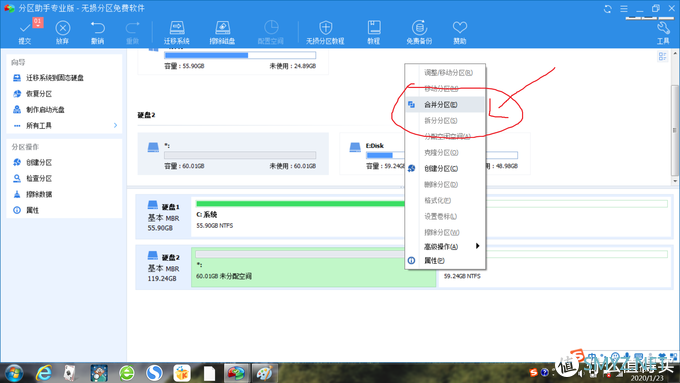

删除分区后，在可分配空间处点击右键，选择“合并分区”

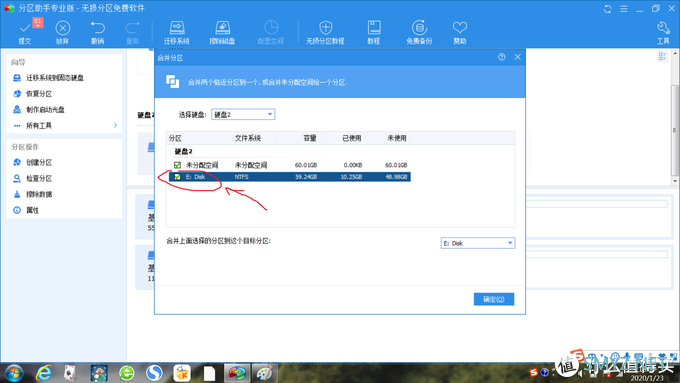

点选合并目标分区进行空间合并

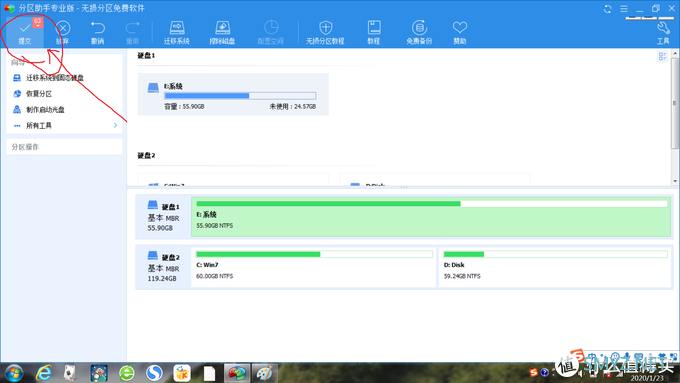

然后点击上图红圈内箭头所指处“执行操作”
无脑下一步即可
这项操作不会删除原有D盘的数据，且空间合并后更方便数据存储。但是，为保证原操作系统的盘符、软件、目录路径不受影响，需要将合并后的盘符改为“D”盘：

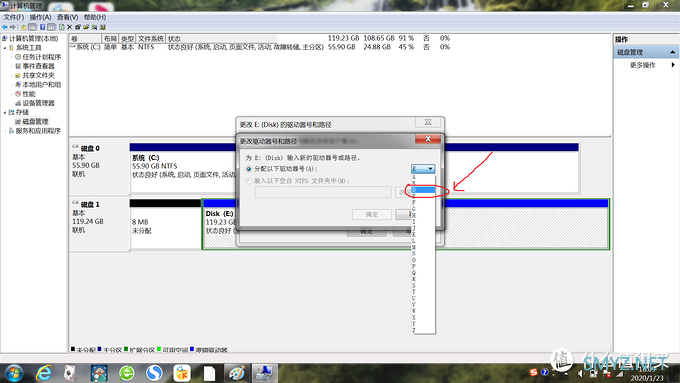

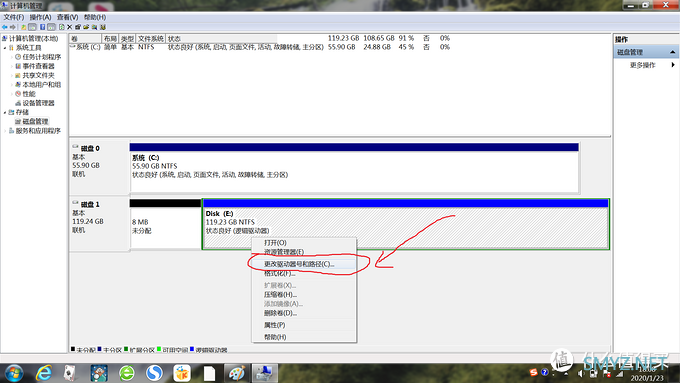

在我的电脑右键点选“管理”，左侧选择磁盘管理，在合并后分区上点击右键，修改盘符（上图红圈处）
将盘符由E盘修改为D盘

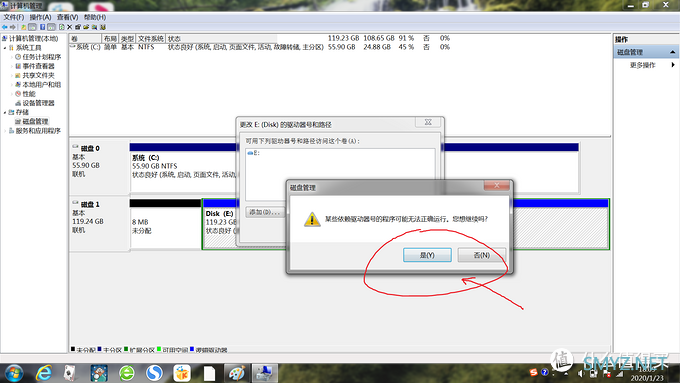

确认后生效

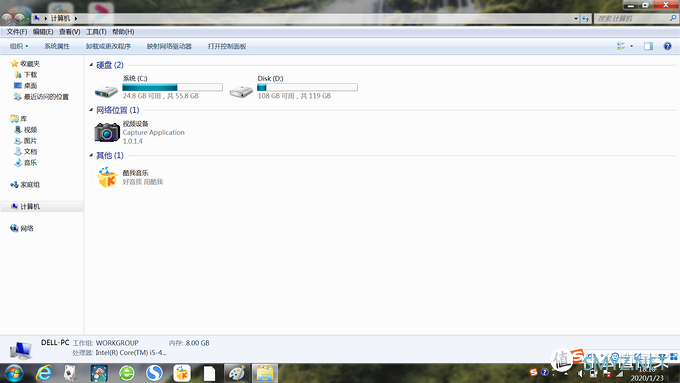

至此，将原有系统迁移至新固态硬盘，然后合并原有磁盘空间的操作全部结束
以上操作不仅适于这台老笔记本，也适合新装固态硬盘的台式机用户。现在固态硬盘的价格还算便宜，由128G升级到512G或者1TB的用户非常多，使用这一操作即可保留原有的操作环境，15分钟以内无损更换新固态，且不影响原本的数据存储系统。
总结 & 安装后验证
鉴于双核Hasewll i5处理器+8GB DDR3内存的配置，就不考虑给这台机器换Windows10系统了。而且日常的视频播放软件、办公软件等等都还流畅使用，因此这台Dell E7240可以踏踏实实用到机体报废为止了：
新增60GB MLC固态系统盘之后的配置表

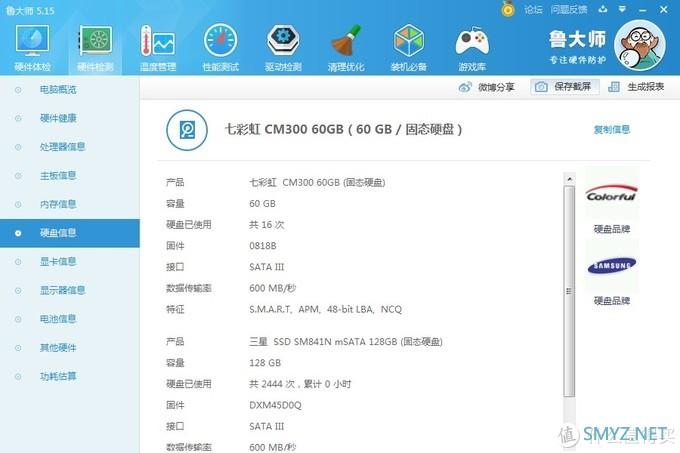

两块硬盘相安无事，协同工作
随便再跑个分吧，SSD的水准也就这样了
以上就是今天的老机升级内容，希望对各位笔记本升级硬盘的读者有所帮助~ 感谢阅读本文，我们下期内容再见ヾ(•ω•`)o~
