1.做工整体好于PRODA，REMAX拥有相对完整的初、次级mos芯片和滤波电路，用料上要好于proda。2. 支持的协议比较丰富，能满多设备的充电需求，平时用用没有什么问题，但是不建议整晚插着，充满就拔才是好习惯。
3.15块钱物有所值，还要什么自行车。
外观展示

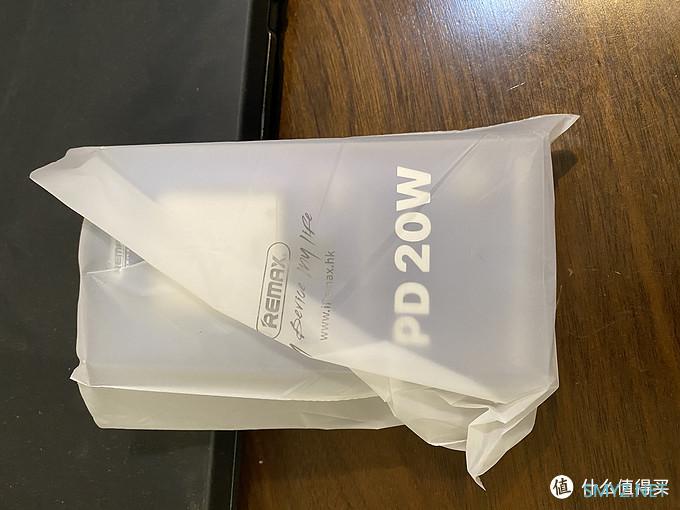

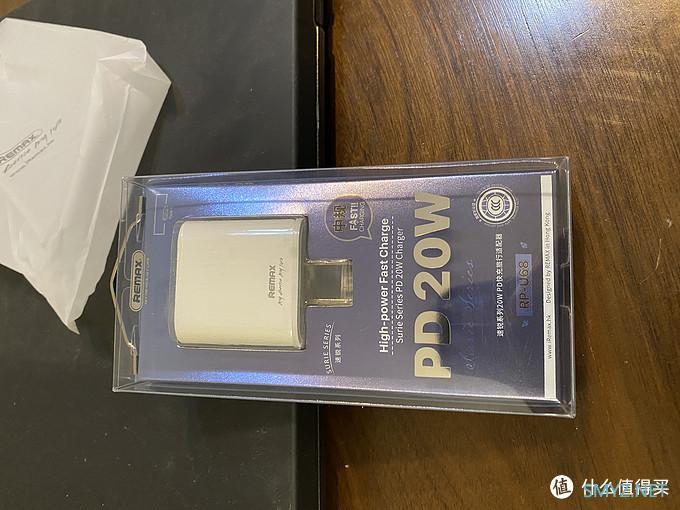

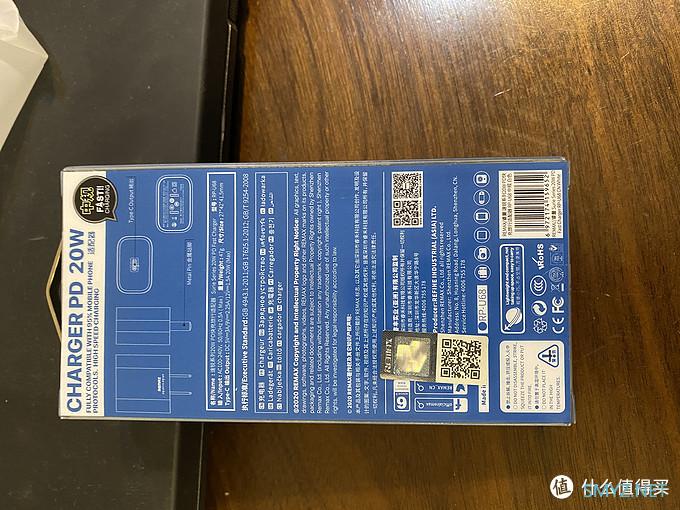

包装比上次买的proda要上档次多了 （还有一层薄膜）
塑料透明包装档次就立马上去了

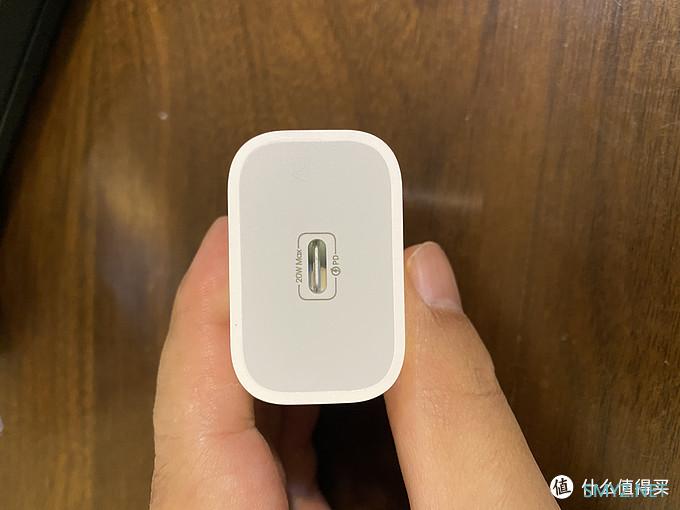

充电口标注了为20w

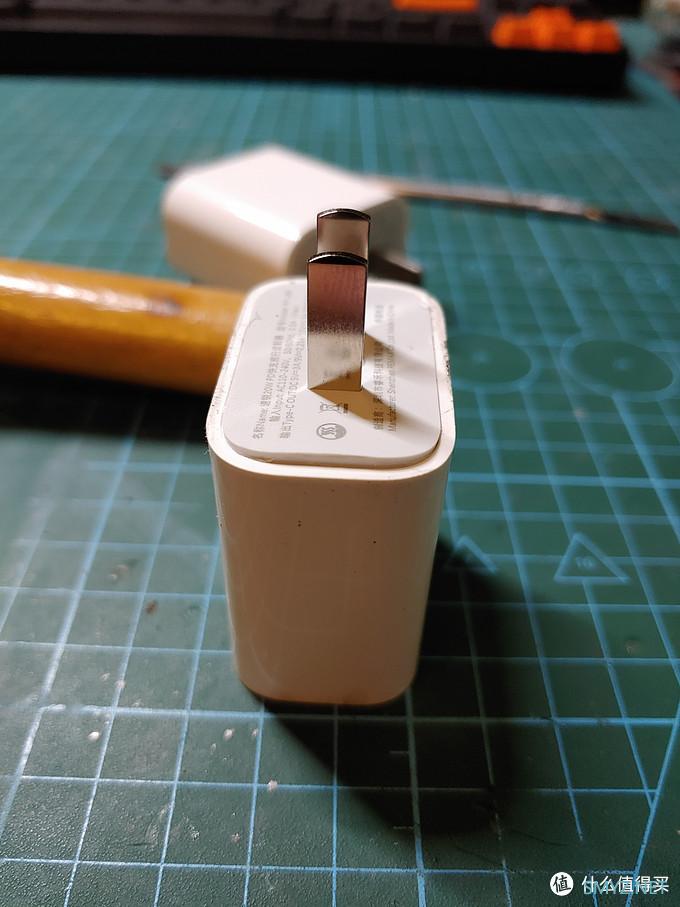

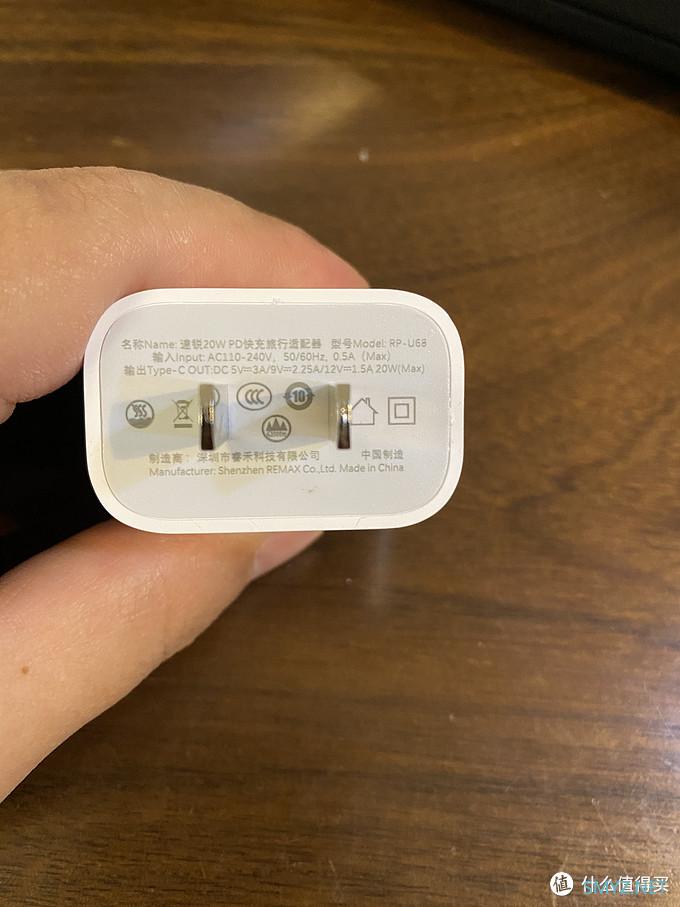

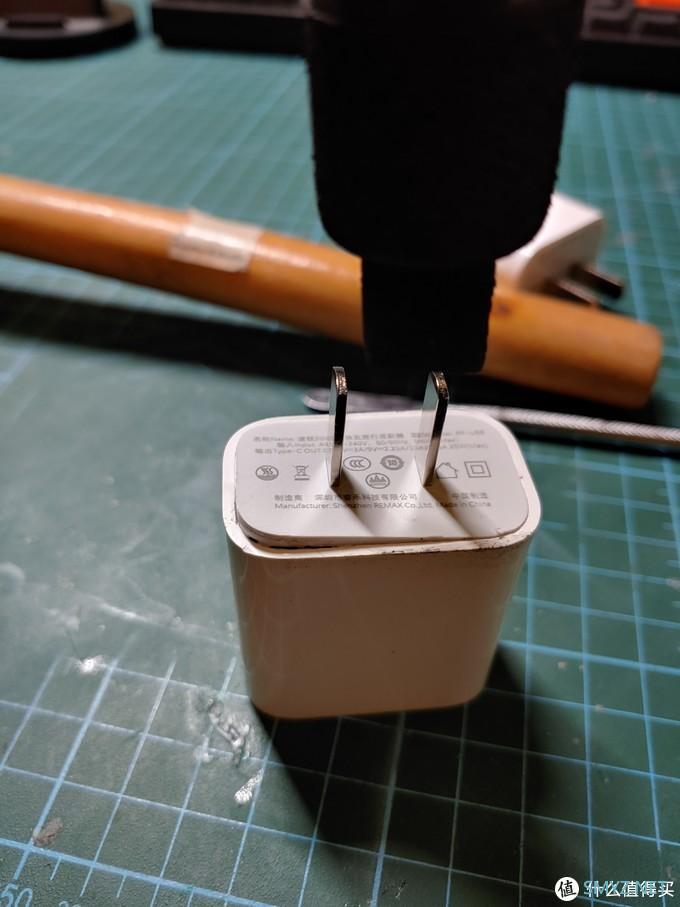

底部标注充电有3个档次，分别是5v3a、9v2.25a和12v1.5a，对比proda为12v1.67a的档次不一样，其余两档参数一致。另外插脚不能吸磁，说明插脚不是铁质的，这点比proda要强！
重量测试

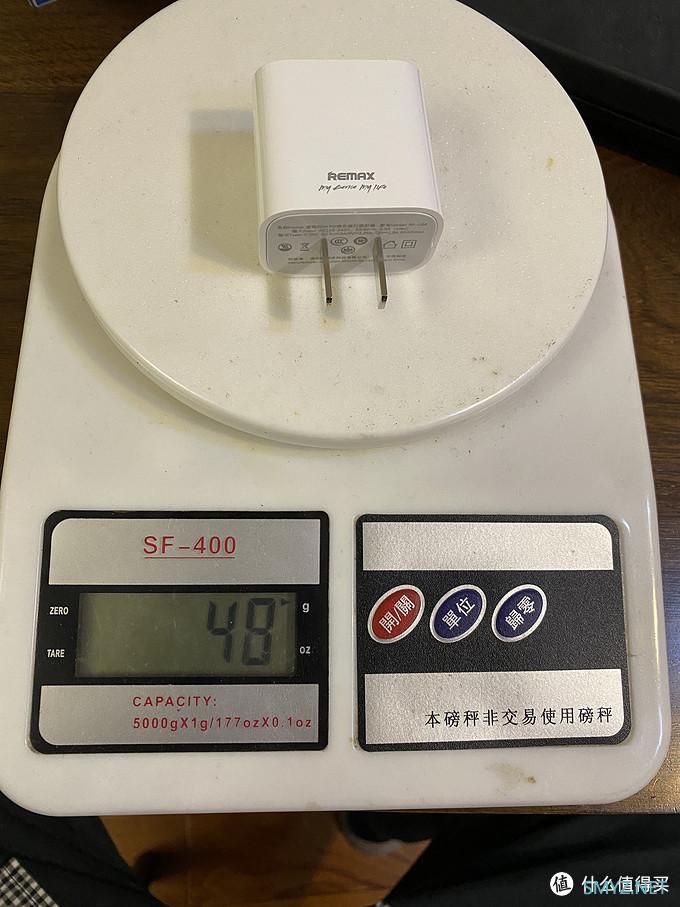

remax为48g，比苹果原装61g轻 、比proda41g重，推测内部做工应该要好于proda（如果没有配重的话，拆解后的确没有）

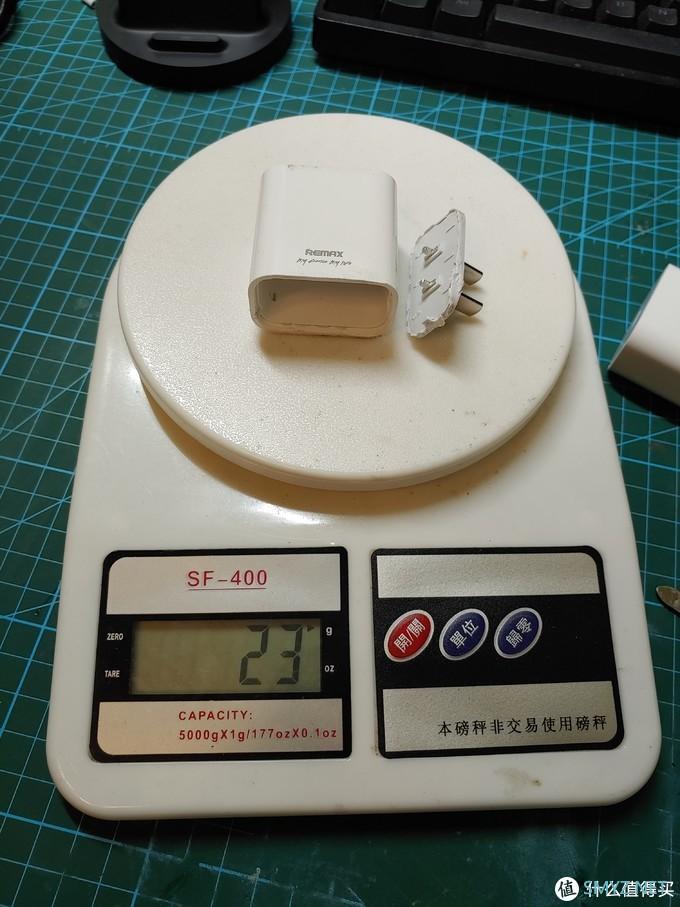

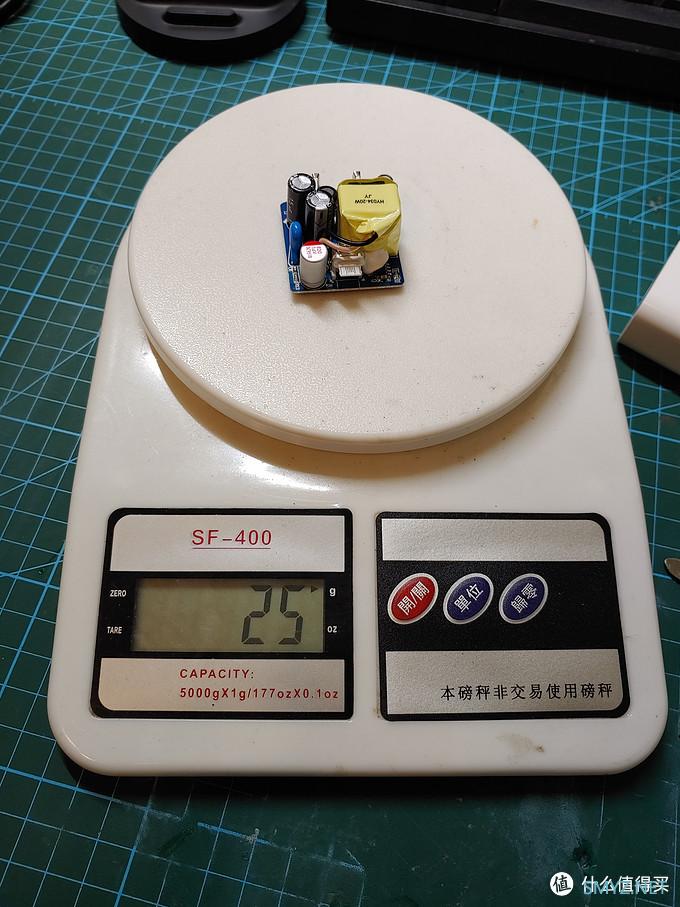

这次测量了外壳重量，为23g，主板重量25g，外壳厚度还是蛮厚的，
充电测试
因为手头没有协议测试仪，还是只能用上自制的电流电压表。

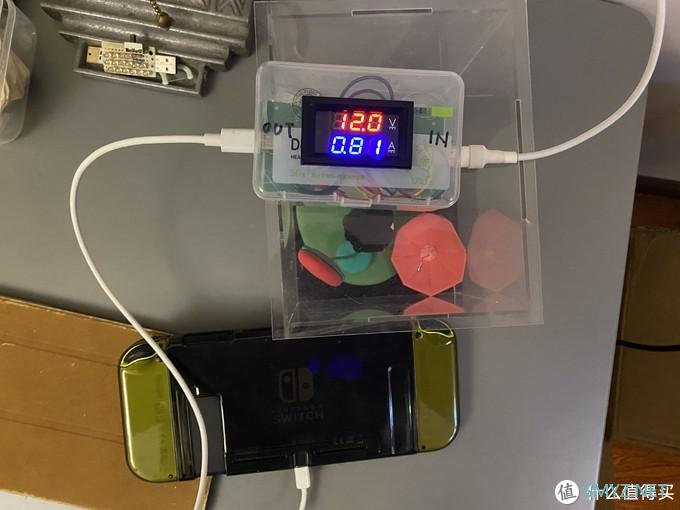

先给switch充电，成果激活12v档次，电流在1a左右徘徊，switch为70%余电

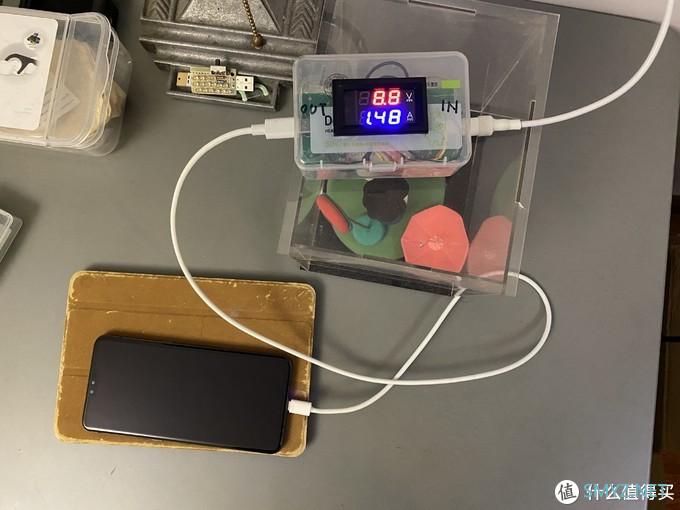

2. LG V50 也同样激活快充，为8.8v1.48a，充电功率为13w

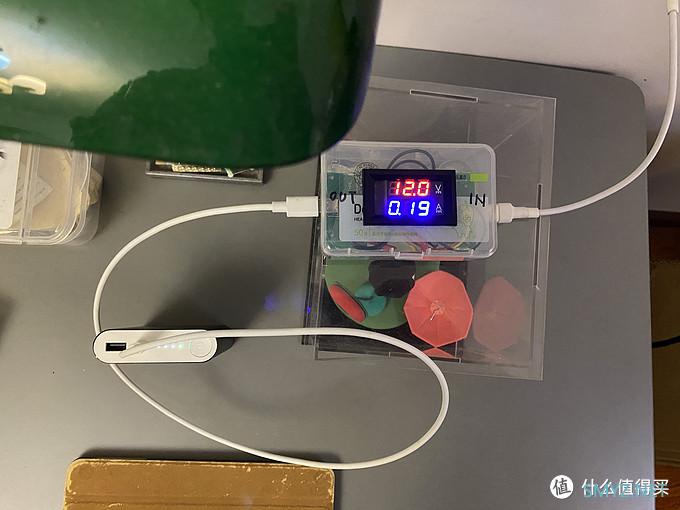

3. 自制快充充电宝，激活12v挡位快充，但是因为充电宝电池较满，所以电流不大

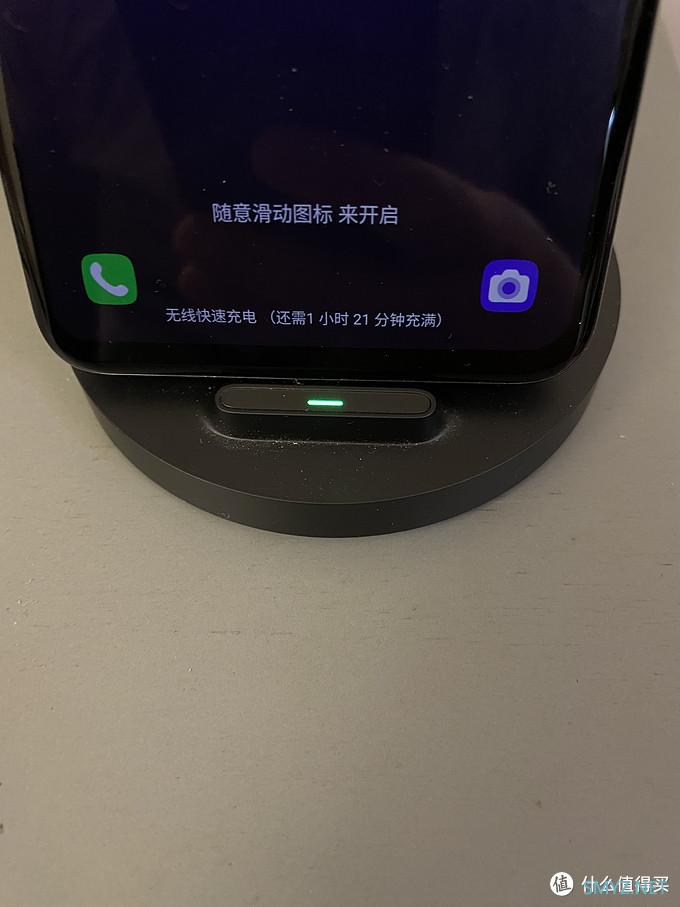

4. 小米无线充电器（仅支持QC协议输入），同样也激活了快充，说明充电头也同样支持QC协议

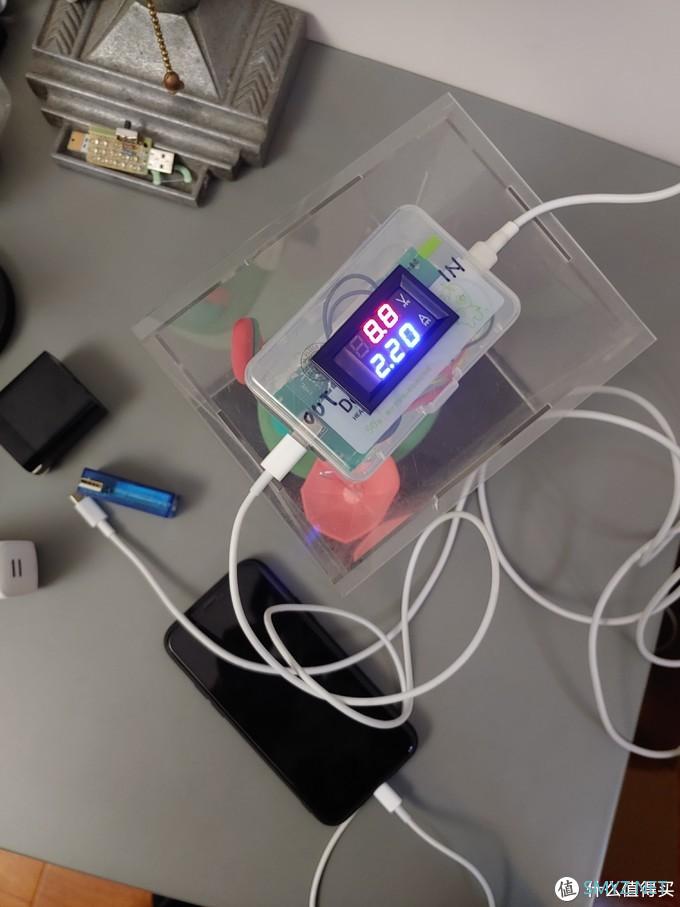

最后是iPhone 11pro，成功 激活快充，8.8v2.2a，近20w充电功率
拆解

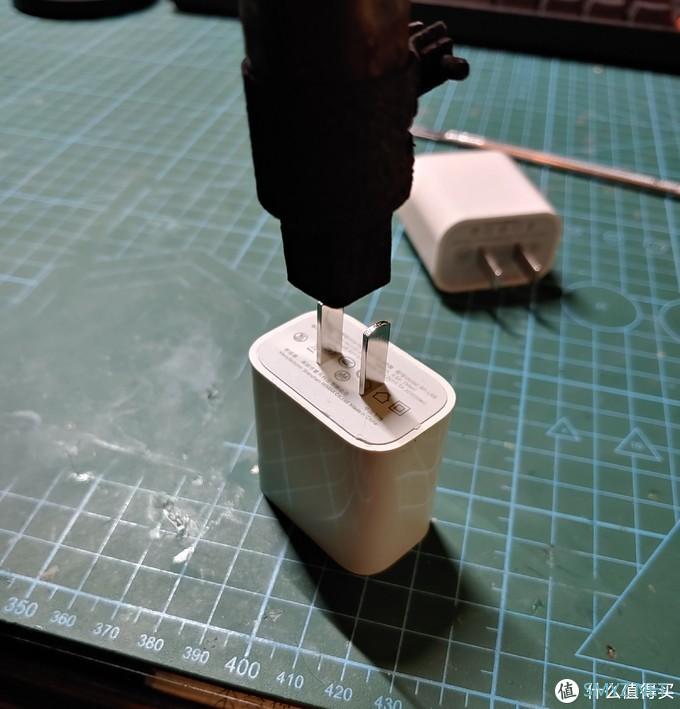

这次拆解难度与上次proda两锤子相比，难度增大不少，主要原因还是REMAX的超神波焊接更加牢固结实！在尝试了锤子攻击无效后，选择热风枪先预加热+锤子的办法
加热后用锤子，终于外壳有松动，但是还是打不开！
继续加热
反反复复试了好几个来回，终于开口了

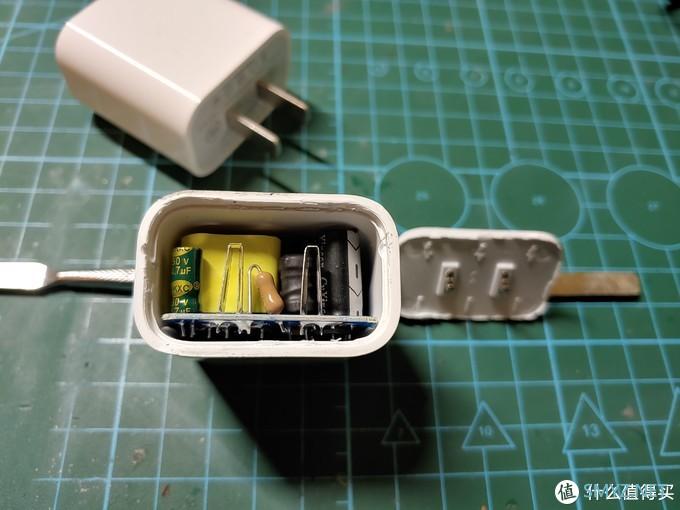

终于打开了，外壳也有少许变形，不能轻易复原了，这里可以看到电源输入采用了和PRODA一样的插片结构。另外左侧可以看到一颗50v4.7uf的电源主控IC供电电容

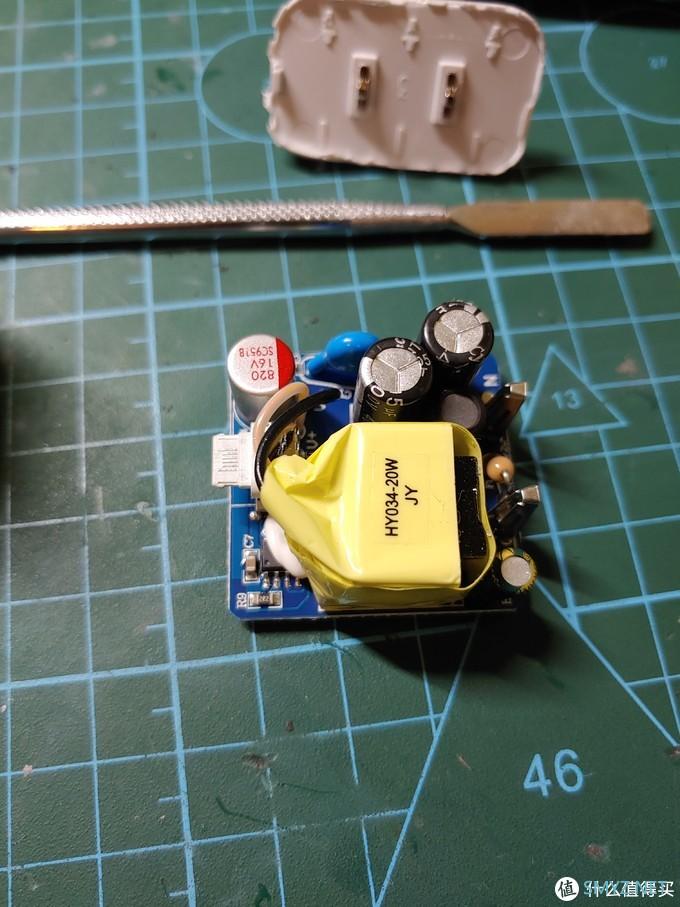

PCB正面，可以看到变压器有胶带，并且整体重量要比proda要重上一些。左上角红色的是输出固态电容，规格为16v820uf

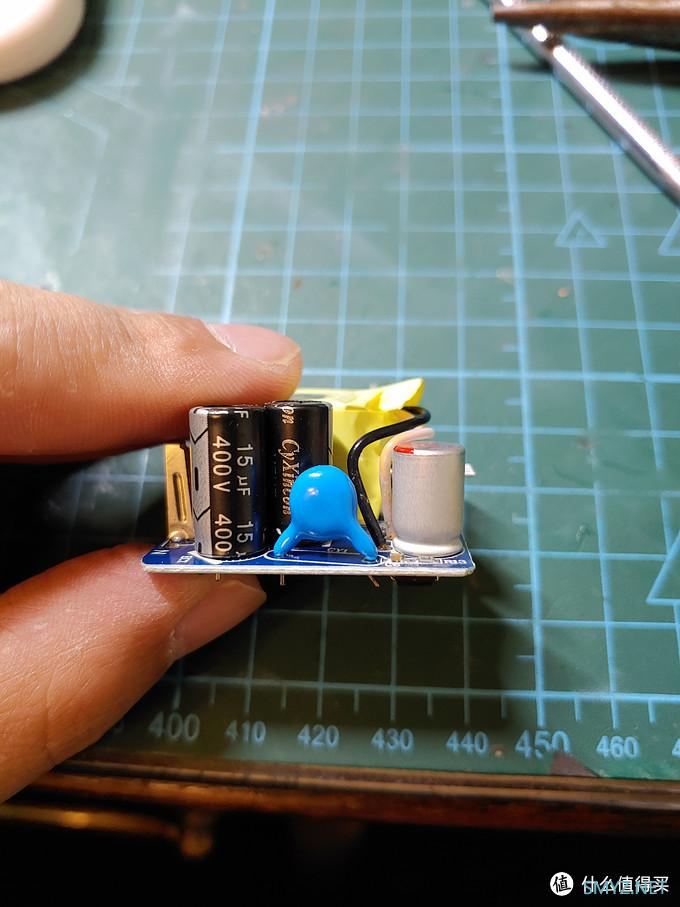

输入滤波电容有2颗CyXINCON牌的电容组成，规格是400v15uf。百度没有搜到这个牌子电容的信息，但有好多品牌的充电头上都用了这个品牌的电容，包括京东京造、绿巨能、倍思等。虽然都是些2-3线品牌，不过应该强过什么信息都搜不到的电容

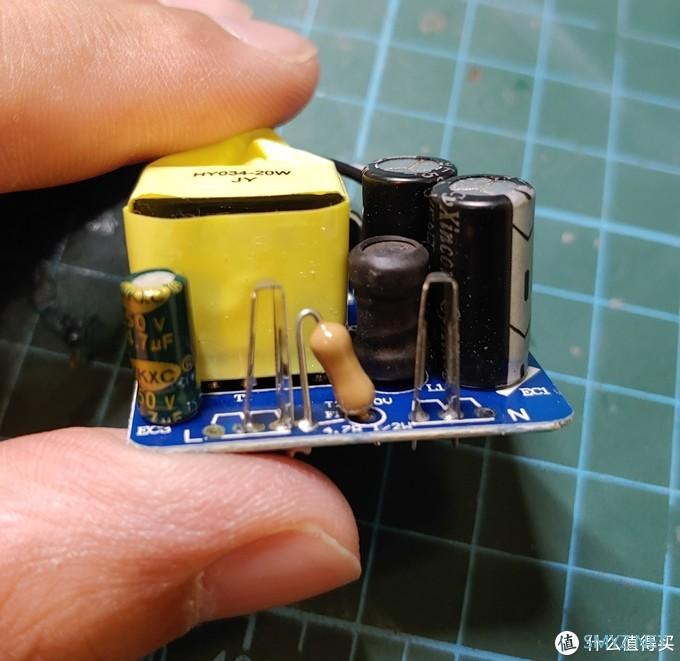

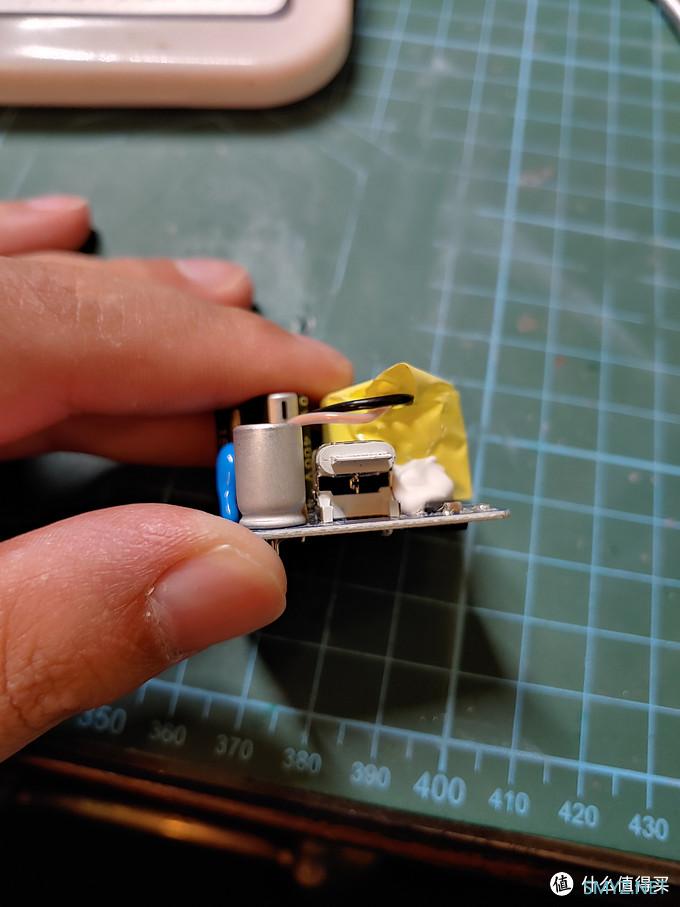

这里清楚看到在右侧2颗输入滤波电容左侧有一颗工字电感，回想起proda把工字电感省了，良心不会痛吗！
输出c口结构与苹果原装、proda一致。

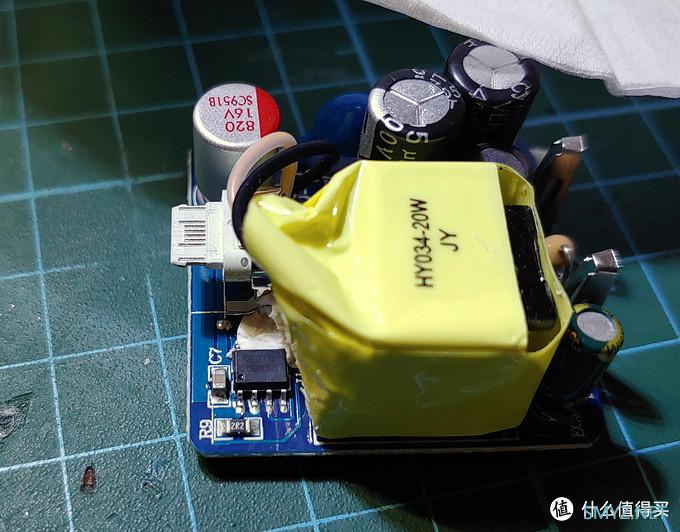

在输出c口下方，刮开硅胶后可以看到协议芯片，采用和PRODA同样的方案，为XPD718，由深圳市云矽半导体有限公司出品，是一款集成 USB Type-C、USB Power Delivery（PD）2.0/3.0 以及 PPS、 QC3.0/2.0 CLASS A 快充协议、华为 FCP/SCP 快充协议、三星 AFC 快充协议、BC1.2 DCP 以及苹果设备 2.4A 充电规范的多协议端口控制器。

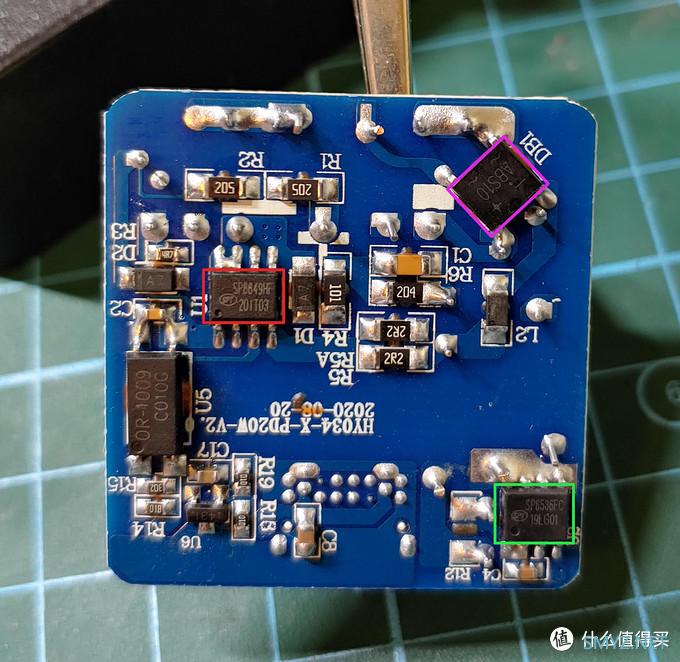

pcb背面3颗主要的芯片

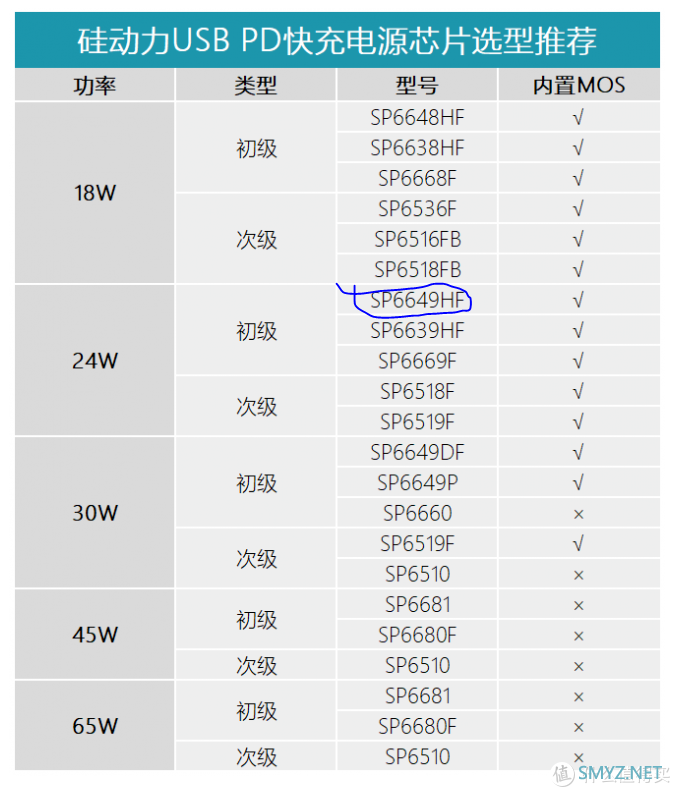

红框：初级MOS,SP6649HF,由硅动力出品的一颗电流模式PWM 控制芯片，内置650V 高压功率MOSFET，应用于功率在30W以内的方案。同时应用在图拉斯18W USB PD快充充电头上。
绿框 ：次级mos ，同样由硅动力出品的
紫框：10a规格的桥堆

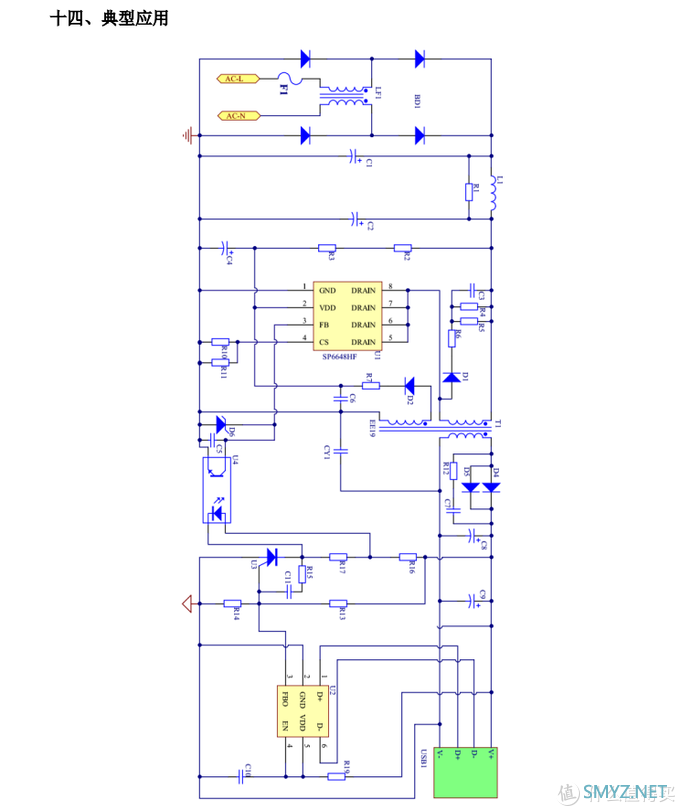

下图是SP6648HF+SP653818W同步整流高效率PD经典充电器方案电路图
写到这里已经凌晨了，差不多就这样了吧！谢谢观看~
