拆解报告：ZMI紫米65W 2A1C三口快充充电器HA835

多口快充充电器一直深受消费者的欢迎，前不久随着小米10至尊版的发布，紫米紧随其后推出了这款闪充版三口2A1C充电器HA835，其中USB-C口支持65W PD快充，两个USB-A口都支持18W QC快充，基本上满足从笔记本到手机等设备的充电需求。此外这款充电器的最大亮点是加入了小米10至尊版的闪充协议，照顾了私有协议的小米手机用户，具备2020年主流战斗力。下面充电头网就和大家分享这款充电器的拆解，看看其设计做工如何。一、紫米65W三口快充充电器外观

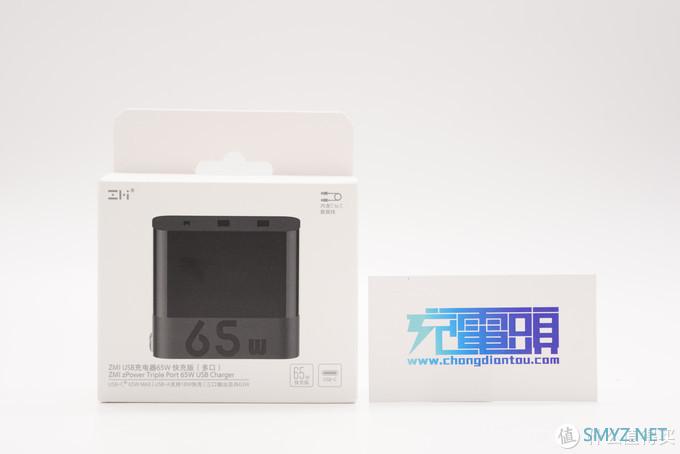

产品采用白色纸盒包装，顶部带有挂钩，正面印有充电器外观图，上方是紫米品牌和内含数据线标识，下方印有产品名称以及特性。

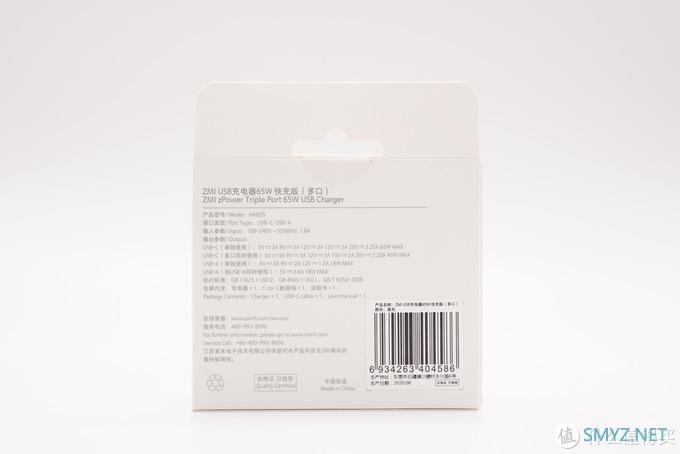

包装盒背面标注产品参数和制造商信息。

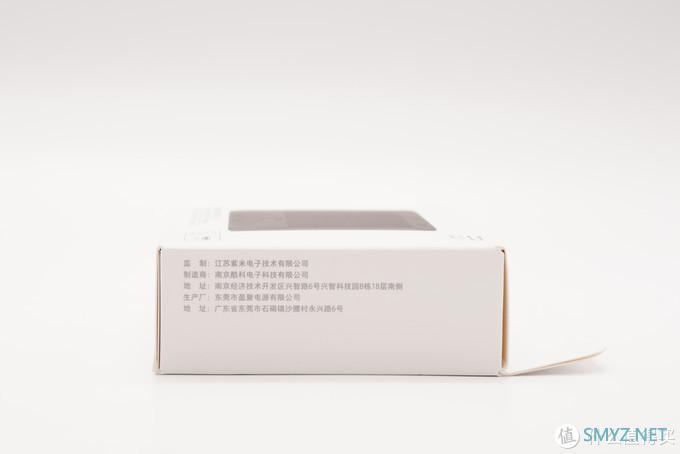

侧面印有制造商——南京酷科电子的基本信息，盈聚生产。

包装盒内部设有两凹槽分别用来放置充电器和数据线，充电器外套有防尘袋。

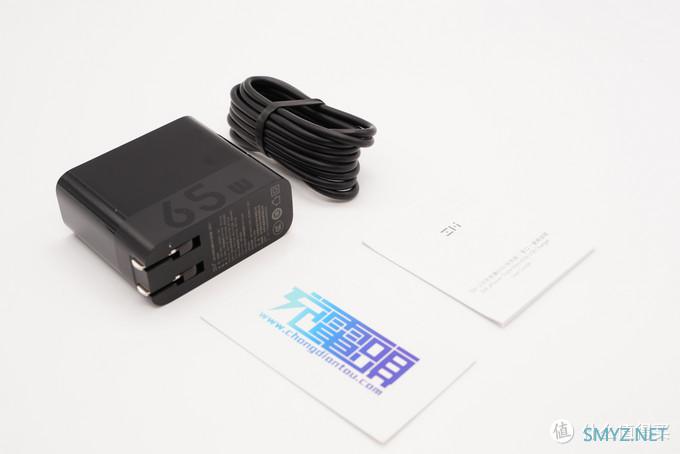

包装内含充电器、数据线和使用说明书。

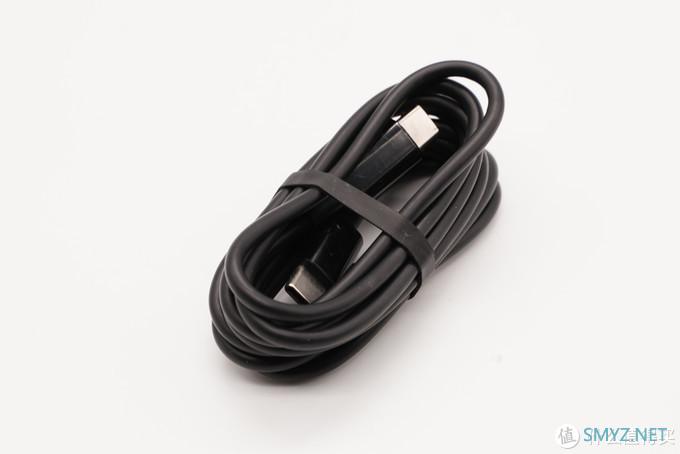

数据线使用橡胶圈捆扎，通体黑色缠绕数圈，可初步判断整根线很长。

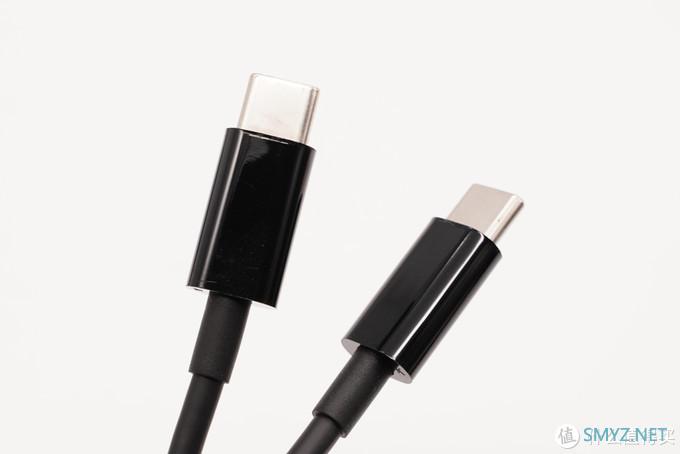

数据线两头做了抗弯折处理，线头塑料壳亮面设计。

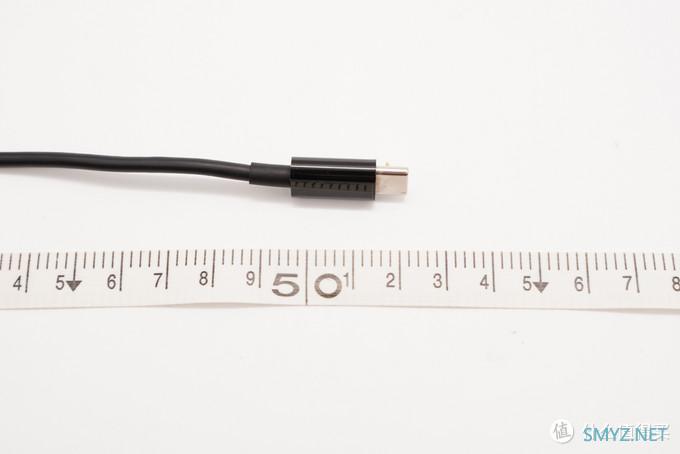

使用卷尺实测数据线长约152cm，可轻松应对绝大多数使用场景。

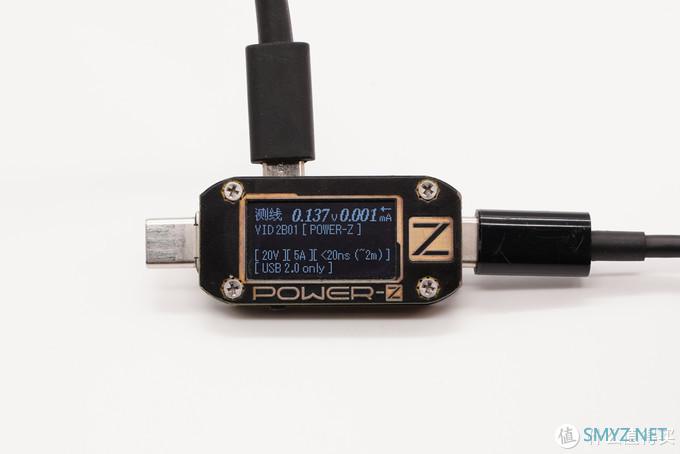

使用ChargerLAB POWER-Z KM001C检测发现，该线缆带有E-Marker芯片，电力传输能力为20V5A，数据传输能力为USB 2.0。

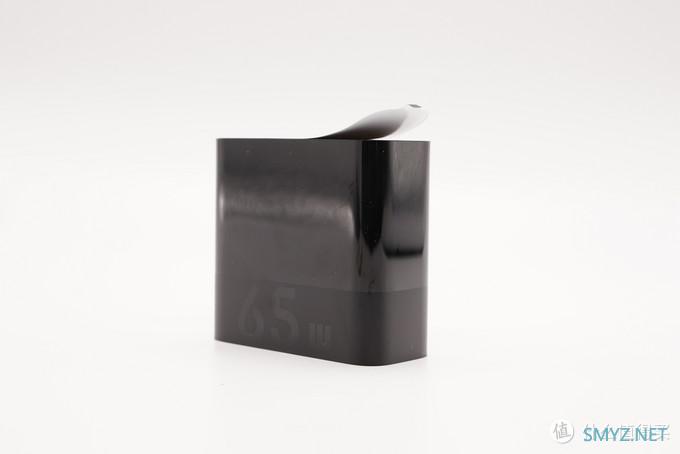

紫米这款2A1C三口快充充电器采用PC阻燃材质黑色外壳，输入输出端切面设计，棱边分明，腰身各面之间过渡圆润，输出顶面贴有防尘贴纸。

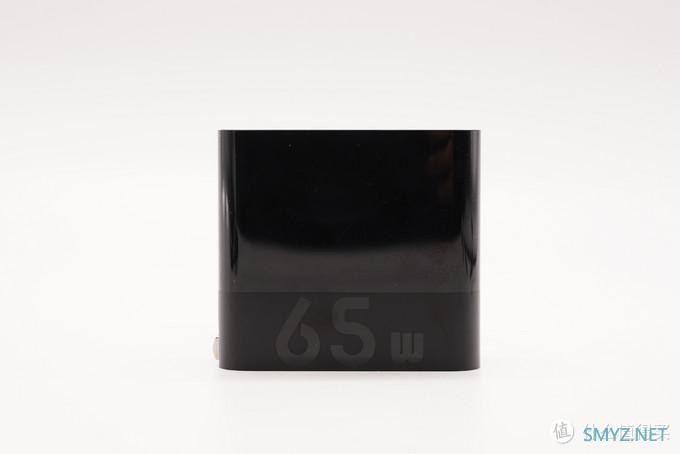

此外腰身上下两部分分别采用亮面和哑光设计，机身正面靠近输入端处设计有65W字样。

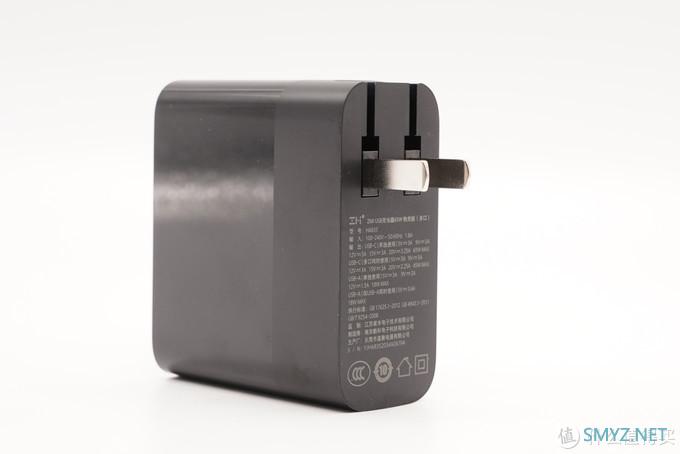

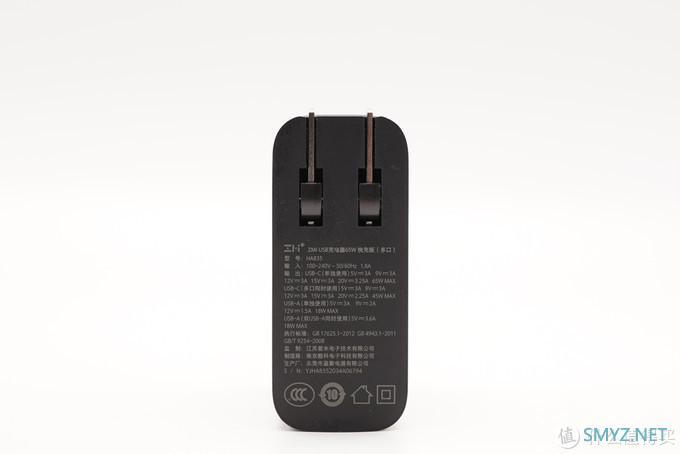

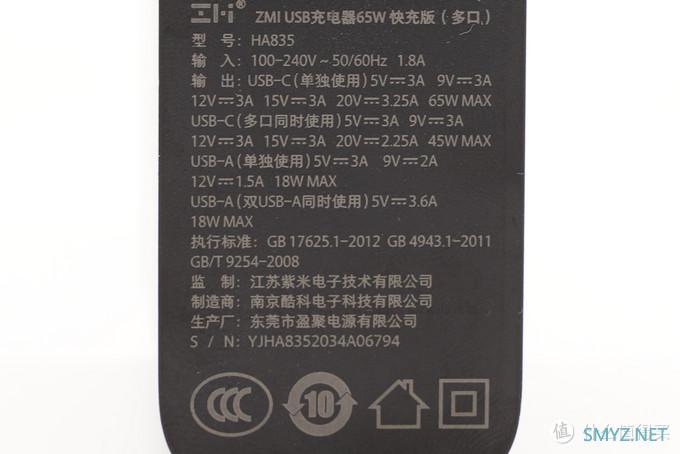

输入端外壳上标注有充电器的参数信息。

型号：HA835

输入：100-240V~50/60HZ 1.8A

输出：

USB-C单口：5V3A、9V3A、12V3A、15V3A、20V3.25A 65W MAX

USB-C多口同时：5V3A、9V3A、12V3A、15V3A、20V2.25A 45W MAX

USB-A单口：5V3A、9V2A、12V1.5A 18W MAX

USB-A双口同时：5V3.6A 18W MAX

监制：江苏紫米电子技术有限公司

制造商：南京酷科电子科技有限公司

生产厂：东莞市盈聚电源有限公司

产品已经通过了CCC认证。

充电器输入端配备可折叠国标插脚，收放自如携带方便，且不会刮伤包里的其它电子产品。

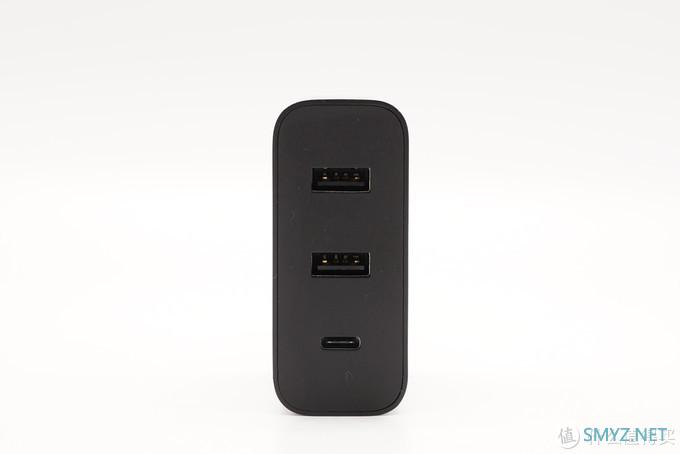

输出顶面等距分布2A1C三个输出接口，且均为黑色舌片。

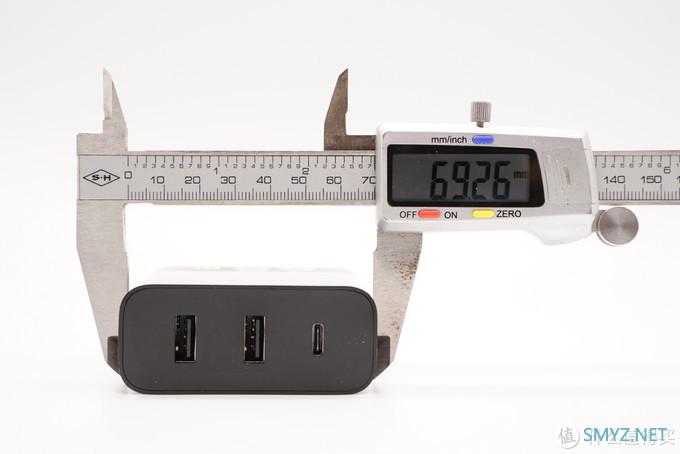

使用游标卡尺实测充电器长69.26mm。

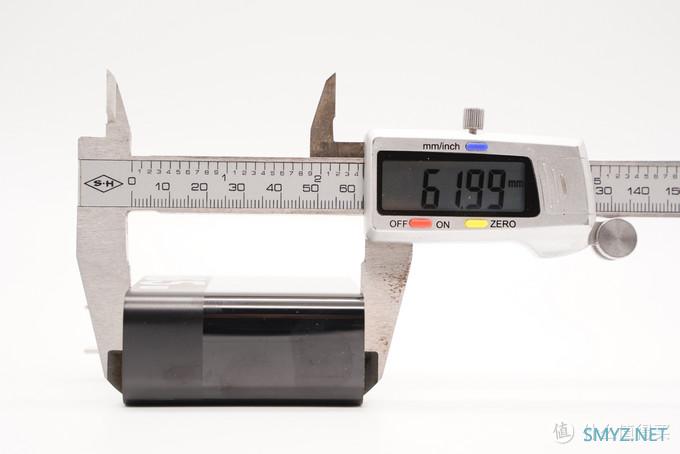

高度为61.99mm。

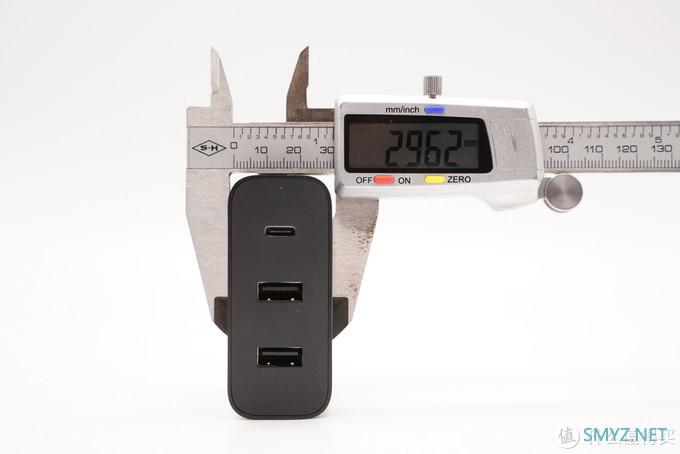

厚度为29.62mm。

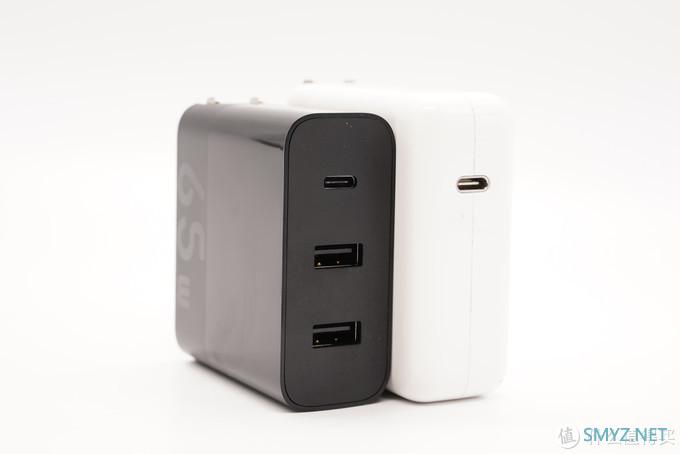

和苹果61W充电器大小直观对比，紫米这款还要稍小一些。

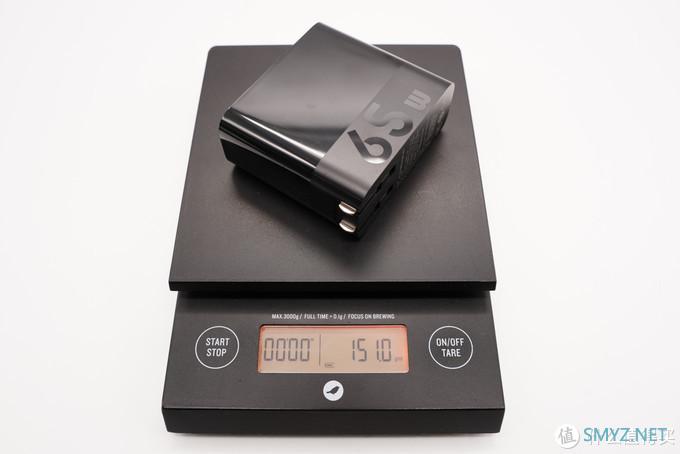

充电器净重约为151g。

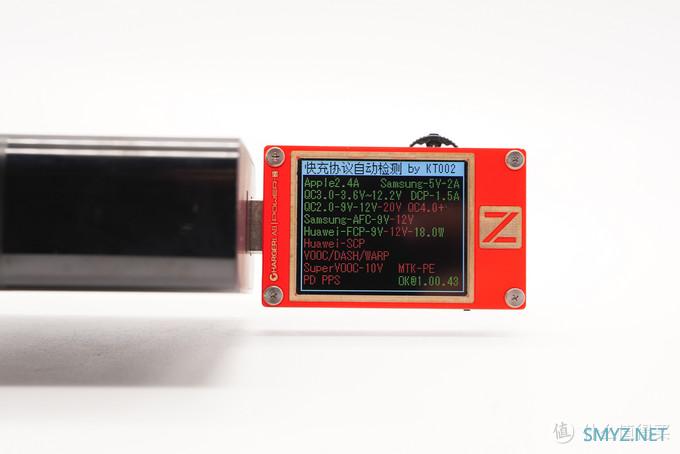

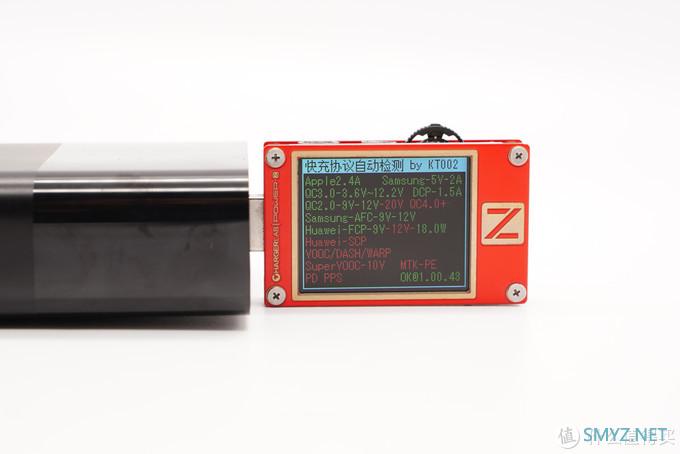

使用ChargerLAB POWER-Z KT002检测USB-A口输出协议，显示支持Apple 2.4A、Samsung 5V/2A和DCP协议，以及QC2.0、QC3.0、AFC和FCP快充协议。

使用KT002检测另一个USB-A口的输出协议，显示同样支持Apple 2.4A、Samsung 5V/2A、DCP、QC2.0/3.0、AFC和FCP这些协议。

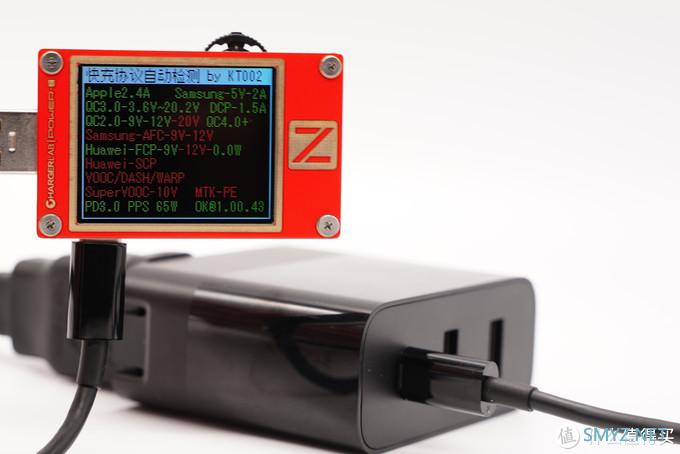

另外使用KT002检测USB-C口输出协议，显示支持Apple 2.4A、Samsung 5V/2A和DCP协议，以及QC2.0/3.0、FCP、PD3.0和PPS快充协议。

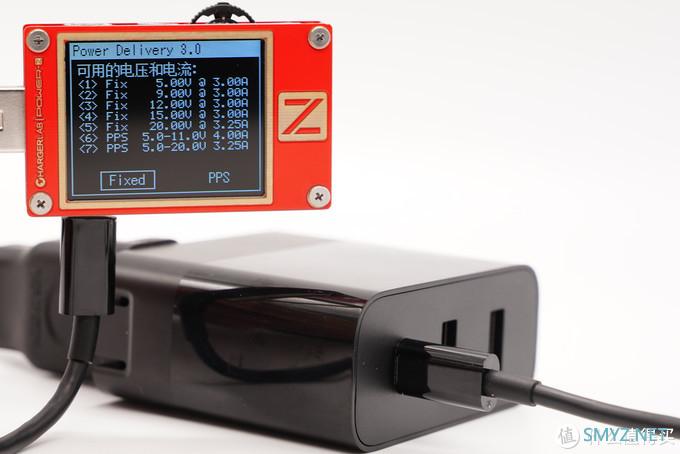

除此之外，其PDO报文显示USB-C口还具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位以及5-11V/4A和5-20V/3.25A一组PPS电压档位。

二、紫米65W三口快充充电器拆解

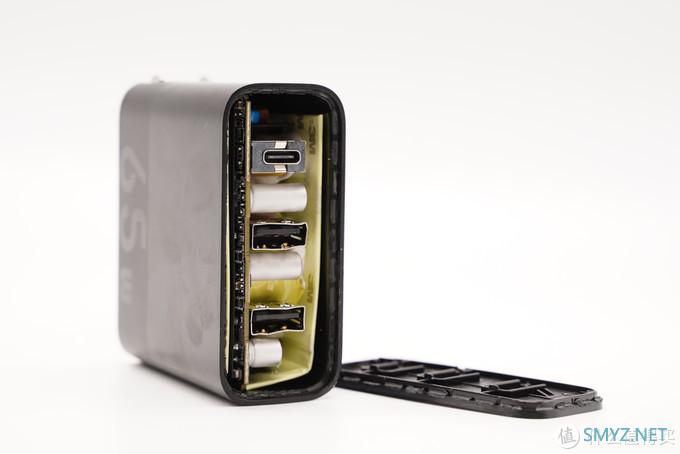

暴力拆开输出端外壳，可以看到和主体机身壳之间使用超声波焊接工艺进行封装。

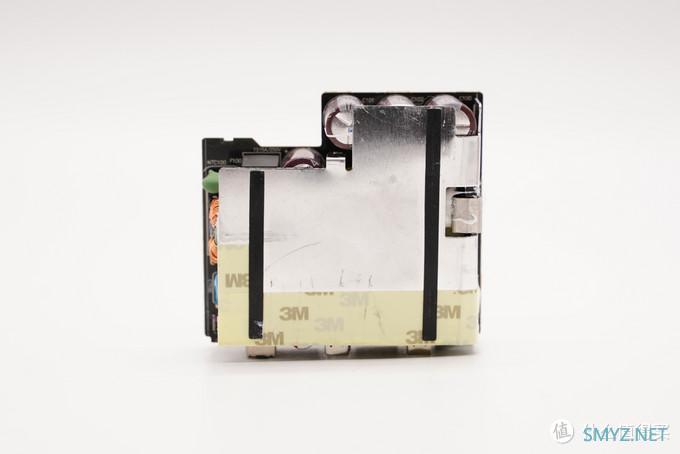

PCB正面上端覆盖有一块大面积金属散热片，并且散热片靠近输出端部分粘贴绝缘胶带进行保护。

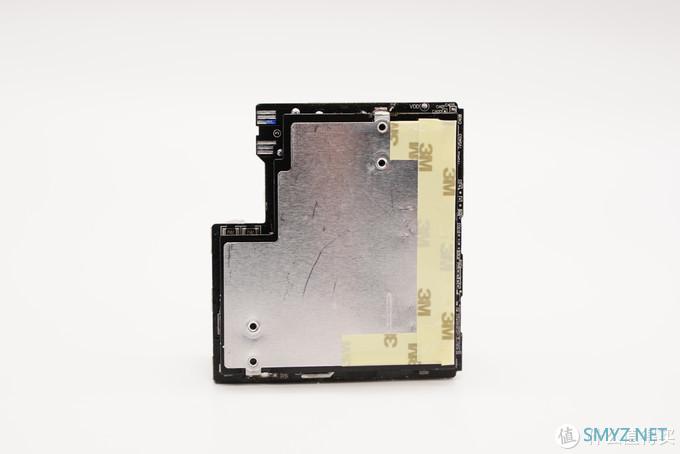

板子背面同样配有散热片以及粘贴绝缘胶带，此外PCB板和散热片之间还有黑色塑料板进行隔离。

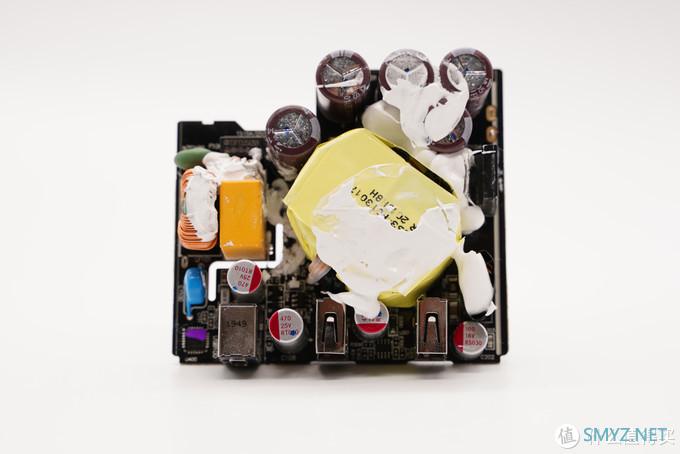

拆掉散热片，PCB板上变压器及其周围的元器件都有打胶固定，还起到导热的作用。

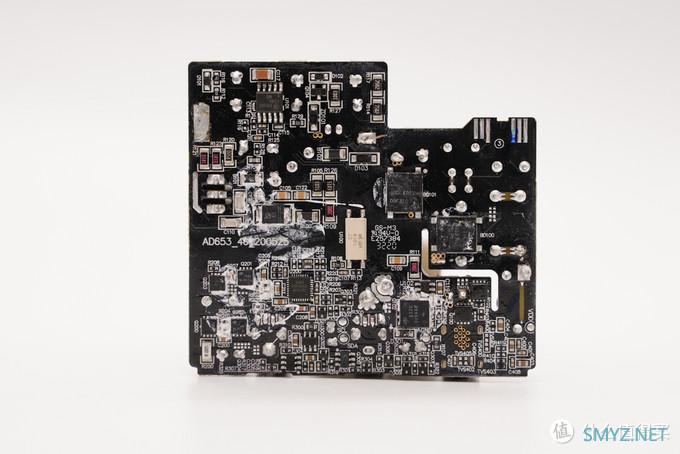

PCB板背面一览，整流桥、次级同步整流MOS管等主要发热器件上也打胶帮助导热。

经过对PCB板电路观察后发现，紫米65W 2A1C三口快充充电器采用时下热门的开关电源宽范围为C口输出供电，升降压电路转换电压为A口输出，输出电压均由协议IC控制，功率智能分配的设计架构。下面从输入端开始深入了解整个电路设计情况。

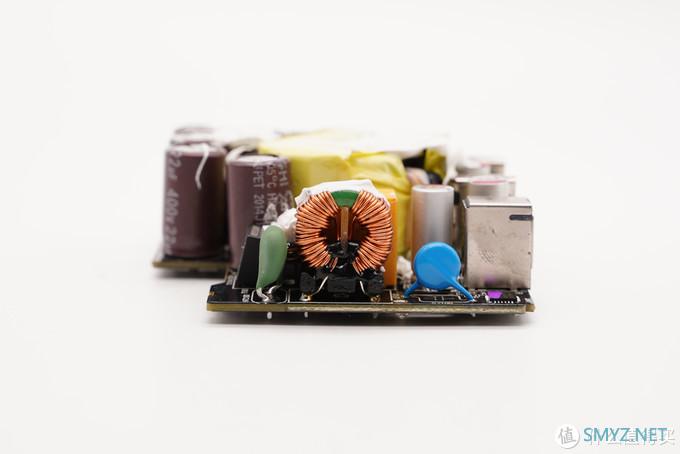

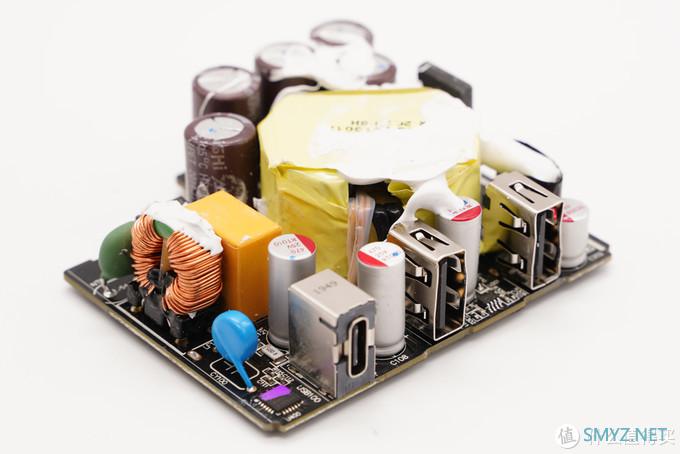

PCB板侧面一览。

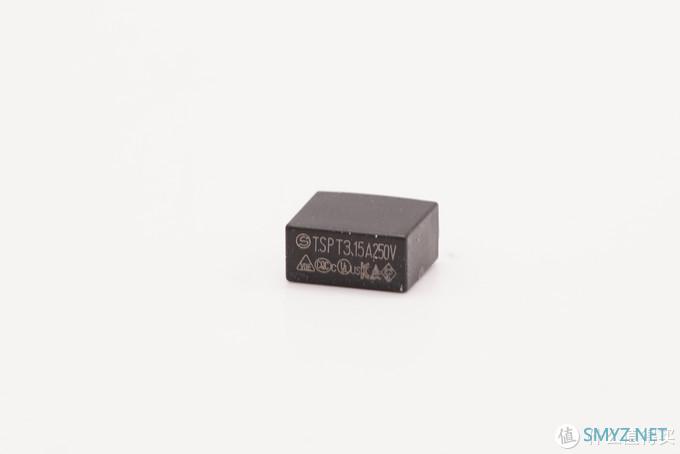

延时保险丝特写，规格为3.15A 250V。

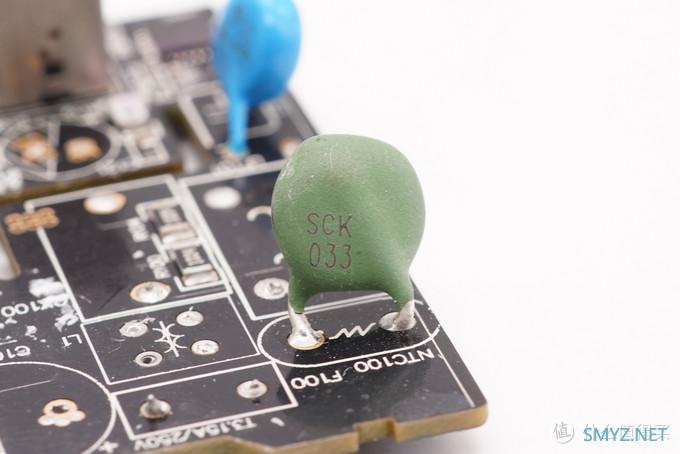

NTC浪涌抑制电阻用于抑制上电浪涌电流。

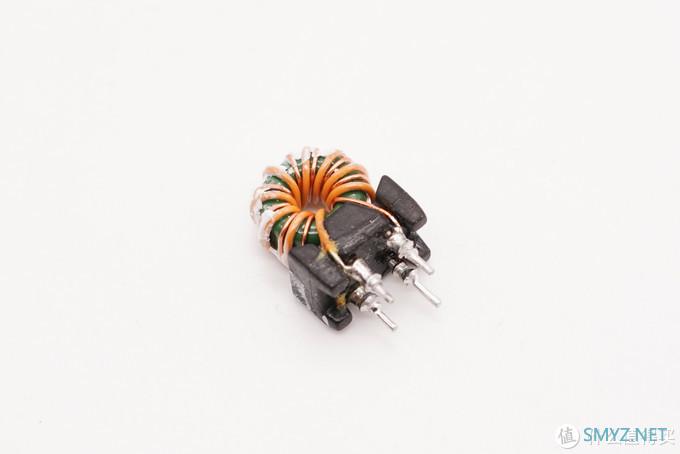

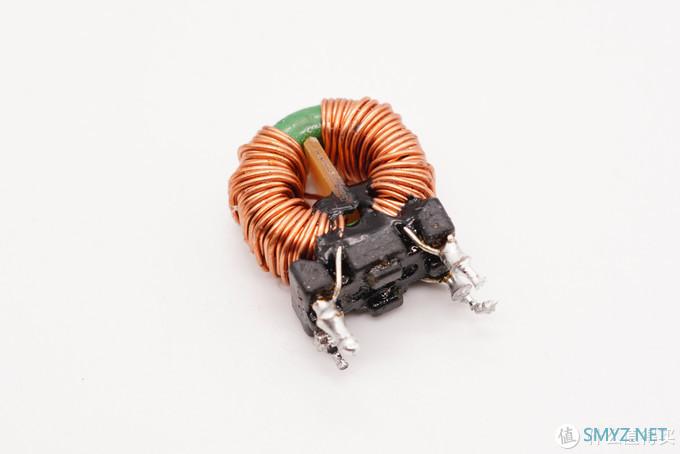

共模电感特写，双线绕制，用于滤除EMI干扰。

另一颗共模电感特写。

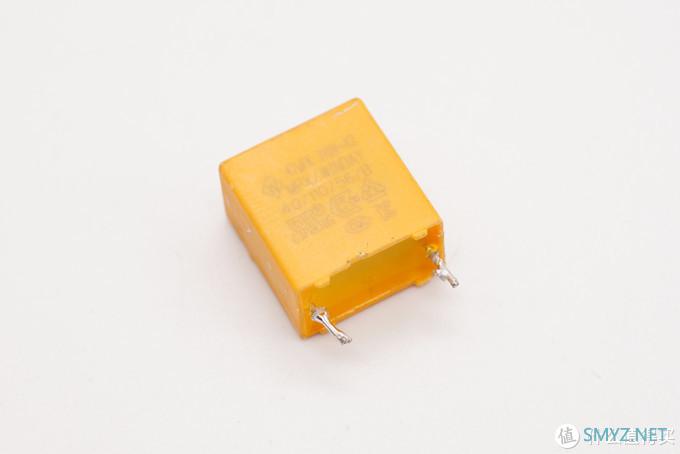

安规X电容特写。

PCB板前端一览。

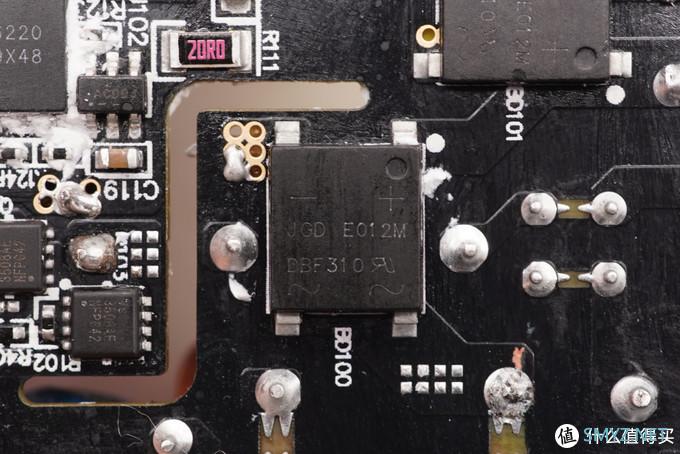

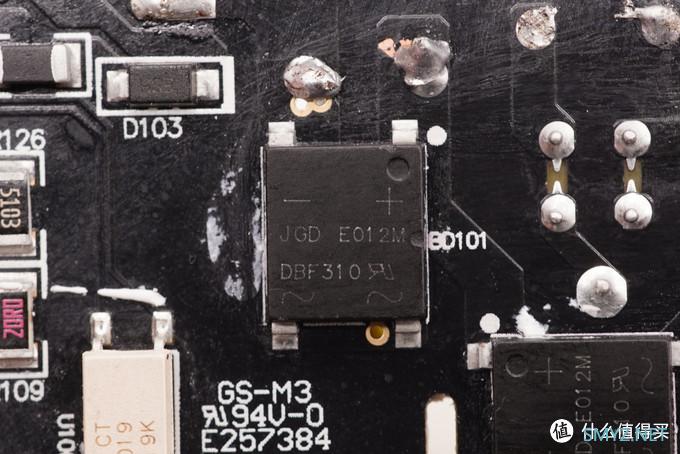

输入端DBF310整流桥特写。

另一颗特写，两颗用于均摊发热。

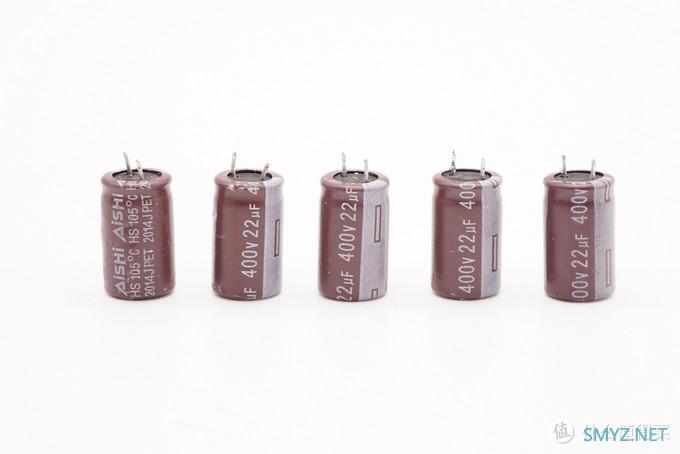

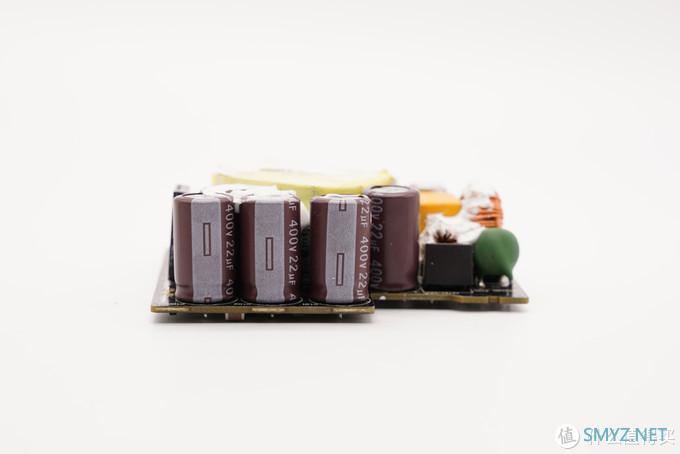

五颗艾华高压滤波电解电容，规格均为400V 22μF。

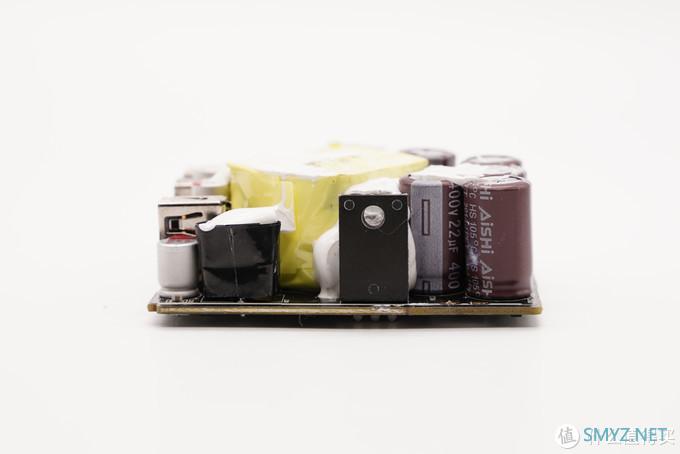

PCB板侧面一览，低压侧有升降压电感，高压侧有开关管。

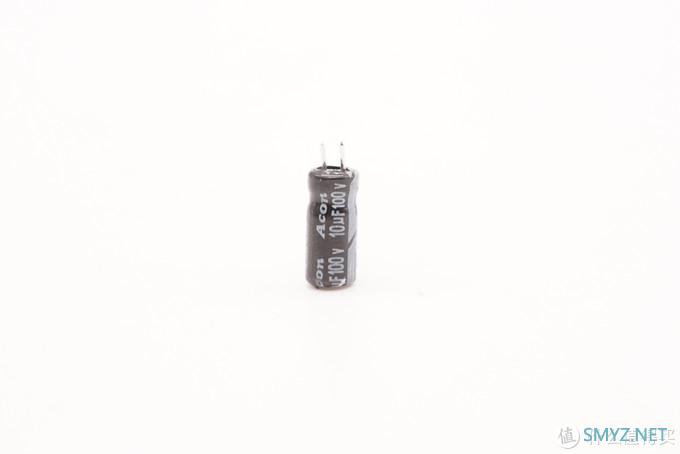

PWM主控芯片供电电容，规格为100V 10μF。

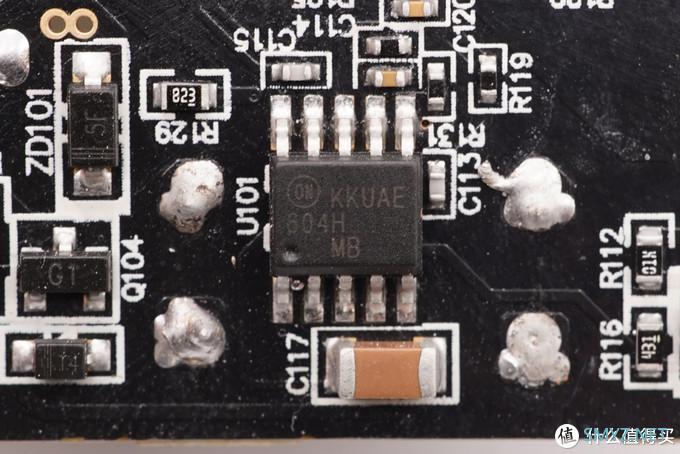

PWM主控芯片采用安森美FAN604H，离线PWM控制器，适用于高功率密度反激式隔离电源。

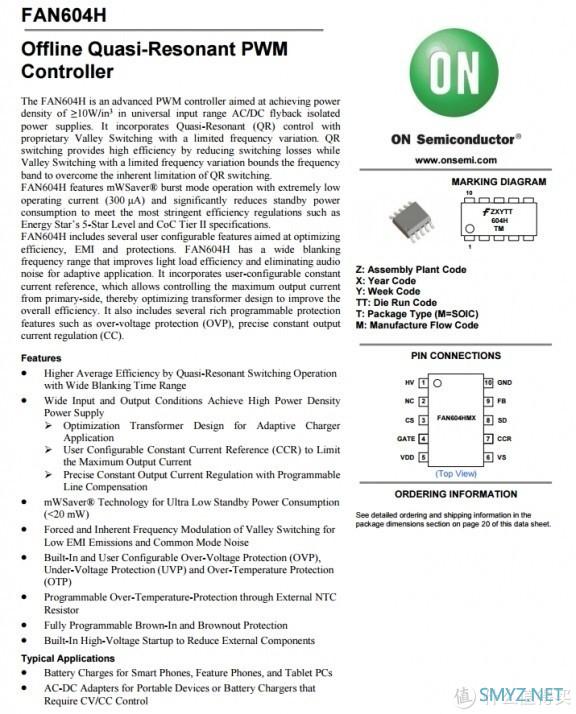

安森美FAN604H资料信息。

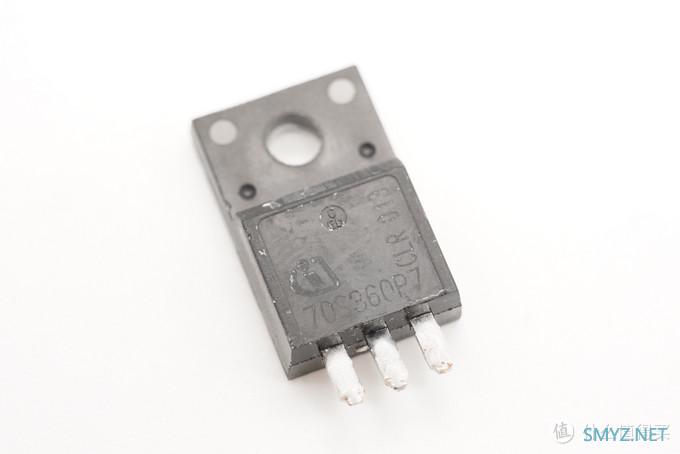

初级开关MOS特写，丝印70S360P7，实际型号为IPA70R360P7S，来自一线大厂infineon英飞凌，耐压700V，导阻0.36Ω。

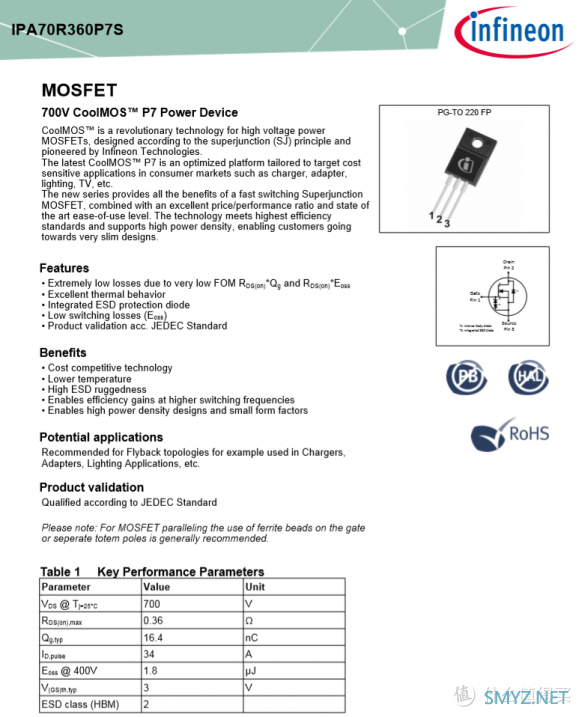

IPA70R360P7S资料信息。

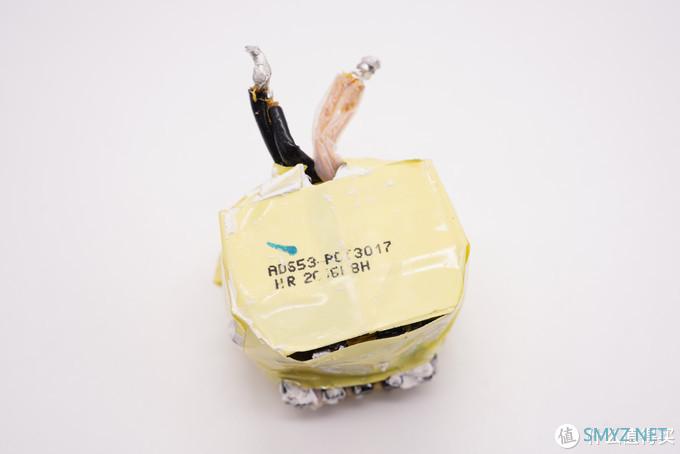

变压器特写，顶部喷码有信息。

从输出端对角侧看去，夹在输入端元器件和USB-C母座之间的是同步整流输出滤波固态电容，对应板子背面是同步整流电路。

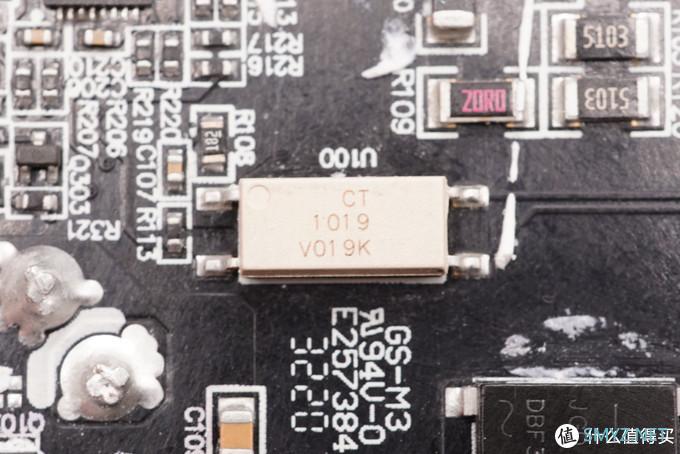

CT 1019光耦特写，横跨在初级和次级之间，用于初级次级通信，反馈输出电压。

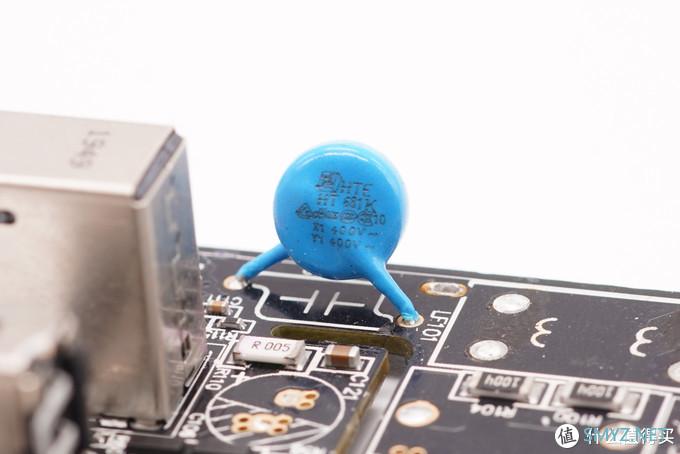

输出抗干扰蓝色Y电容特写。

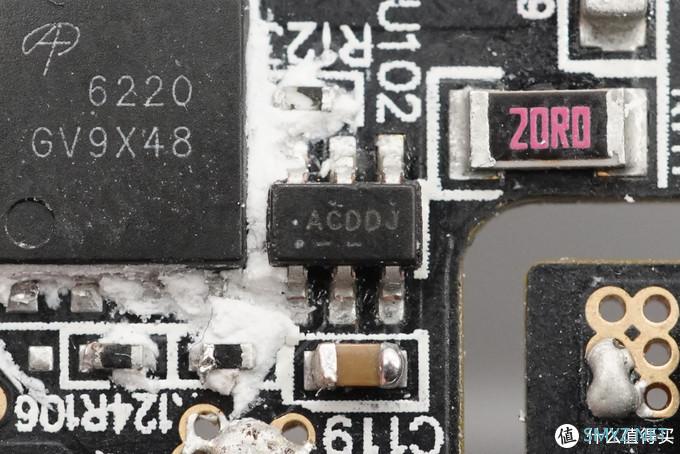

丝印ACDDj的次级同步整流控制器，安森美 FAN6240，最高工作频率200kHz。

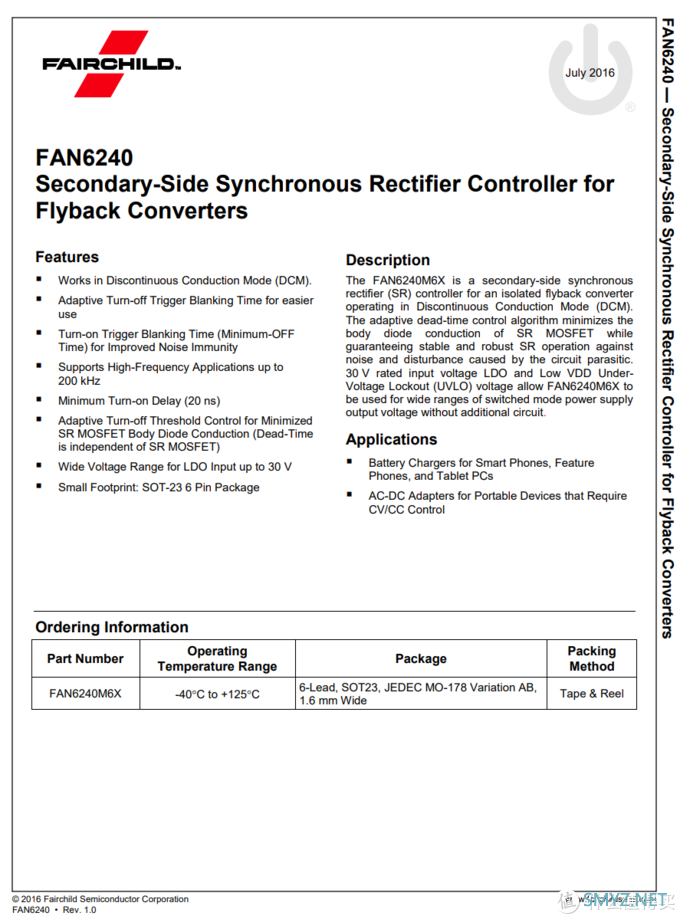

安森美 FAN6240 详细资料。

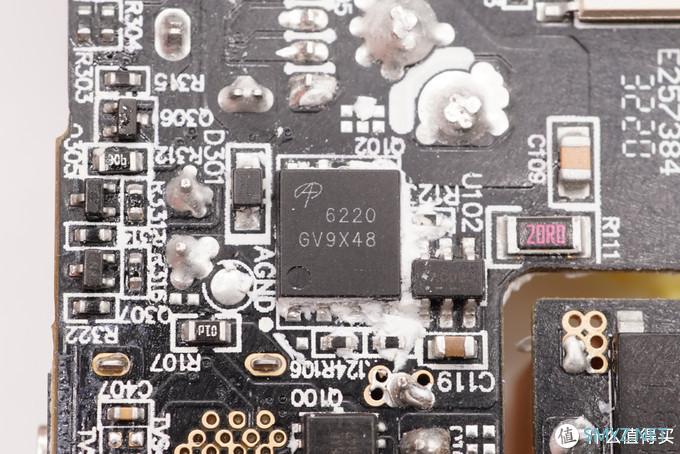

次级同步整流MOS采用AOS万代AON6220，NMOS，耐压100V。

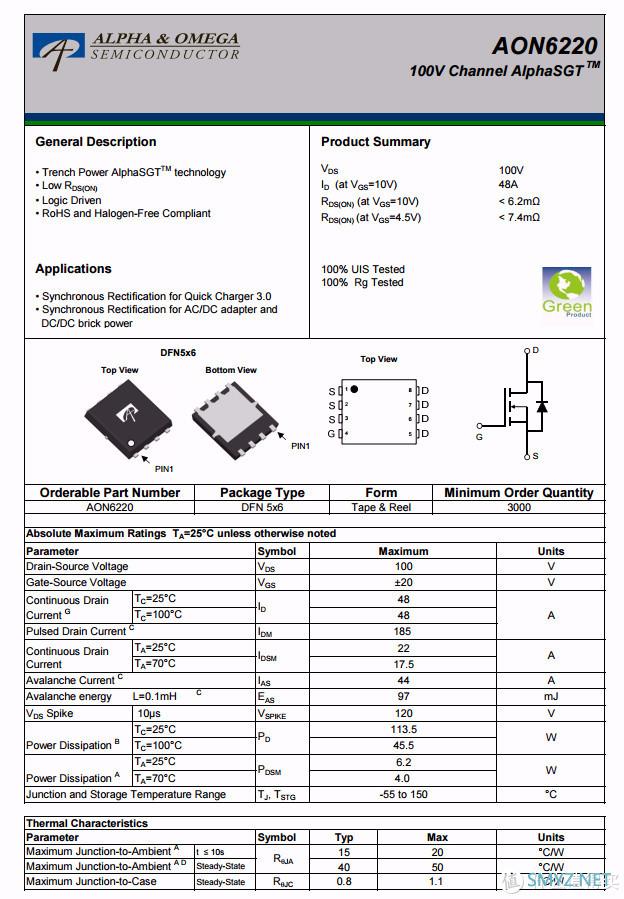

AON6220详细参数资料。

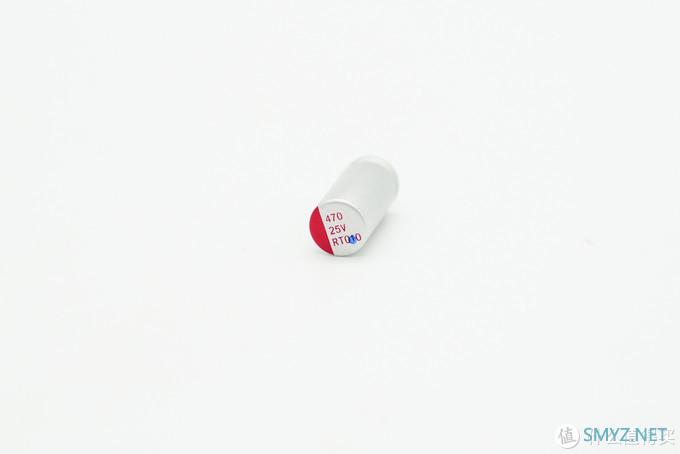

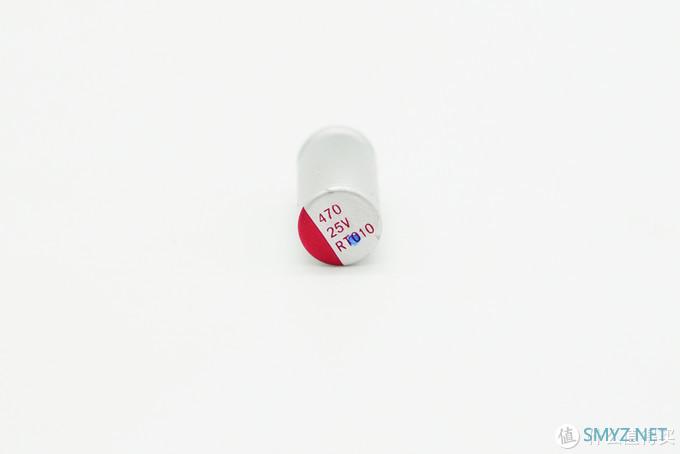

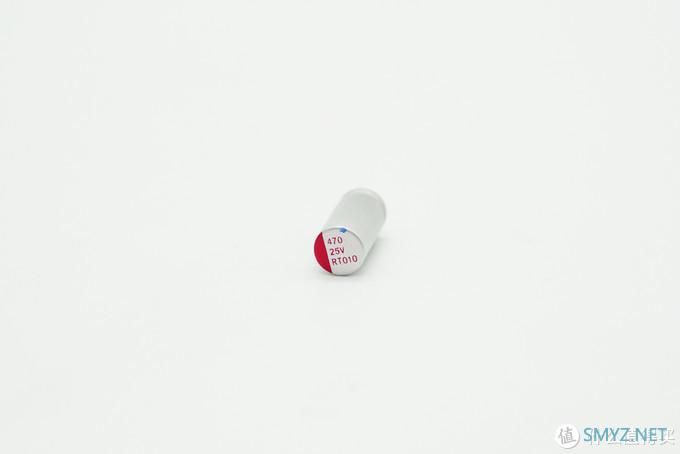

同步整流输出滤波固态电容特写，规格为25V 470μF。

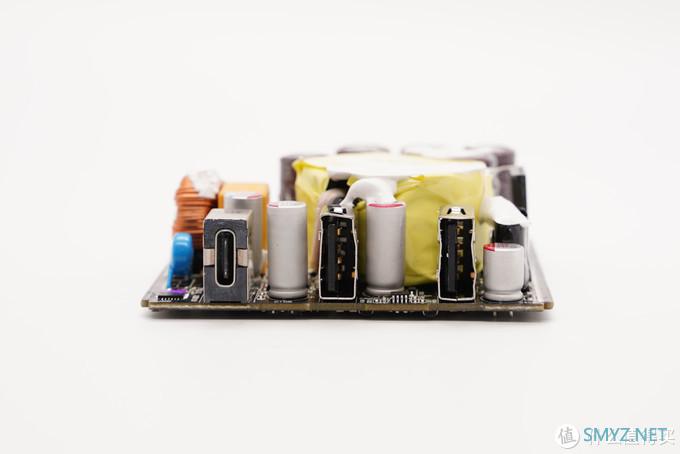

输出端一览，三个USB母座垂直焊接，USB-C口金属外壳保护，此外每个接口旁都有固态电容进行二次滤波。

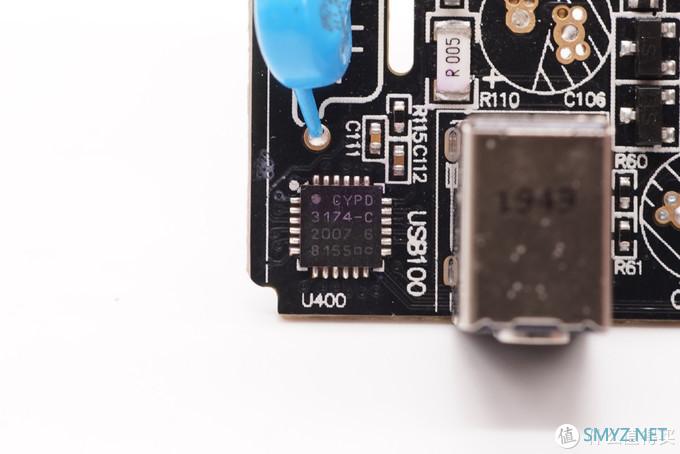

USB PD快充协议芯片采用赛普拉斯CYPD3174。该芯片支持PD3.0包括PPS协议，支持QC4.0，苹果2.4A等其他快充协议；内置多重全面的保护功能，内置32位m0处理器，集成振荡器且无需外部时钟。

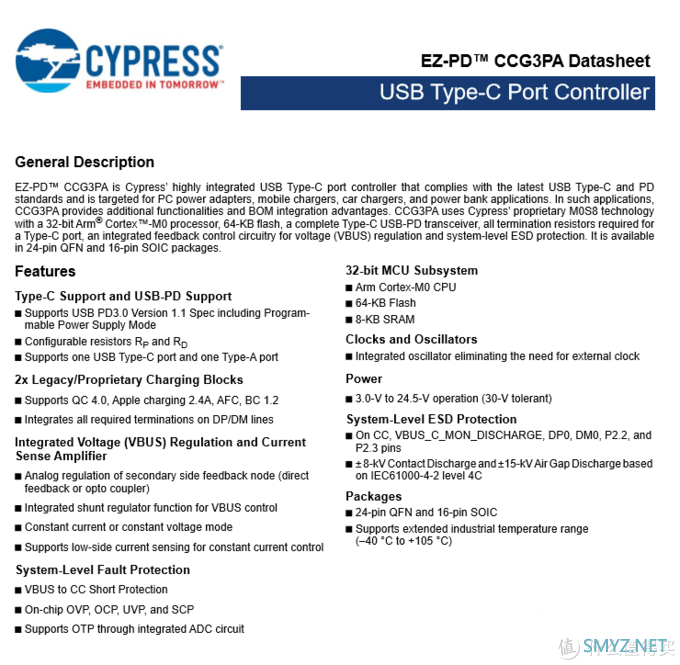

赛普拉斯 CYPD3174 详细资料。

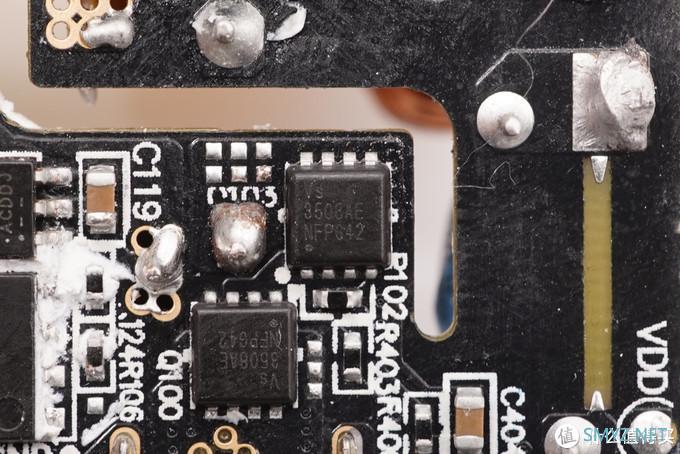

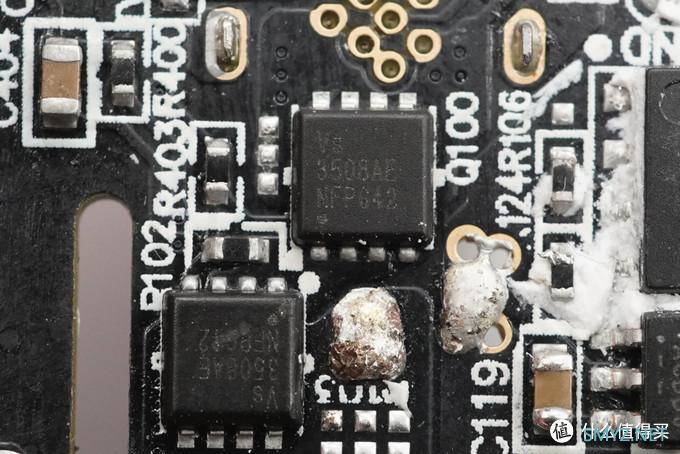

Vanguard威兆半导体的两颗VS3508AE MOS管，PMOS，耐压30V，对向串联作为USB-C接口的输出VBUS开关。

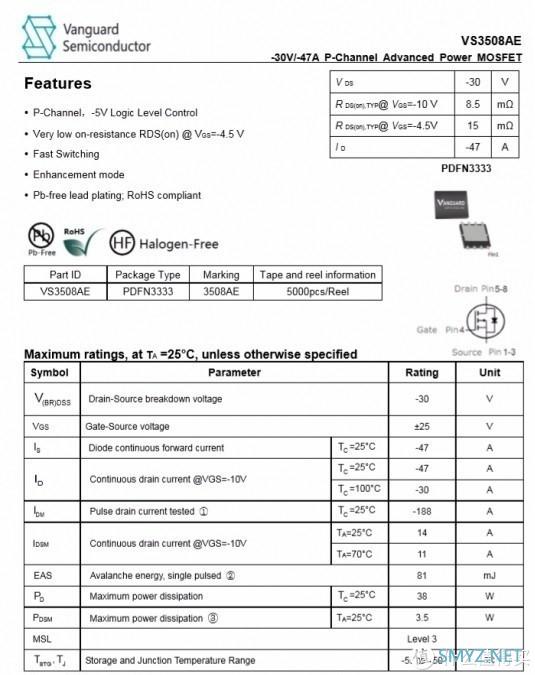

威兆VS3508AE详细规格资料。

另一颗威兆VS3508AE特写。

USB-C口输出滤波固态电容，规格为25V 470μF。

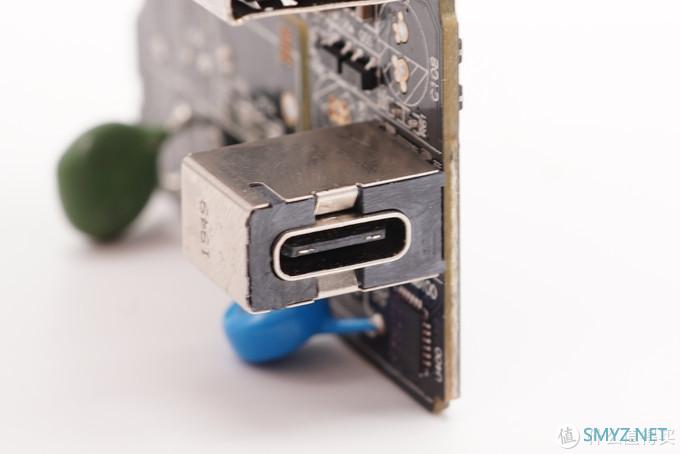

USB-C母座特写，使用塑料壳和钢套加固保护。

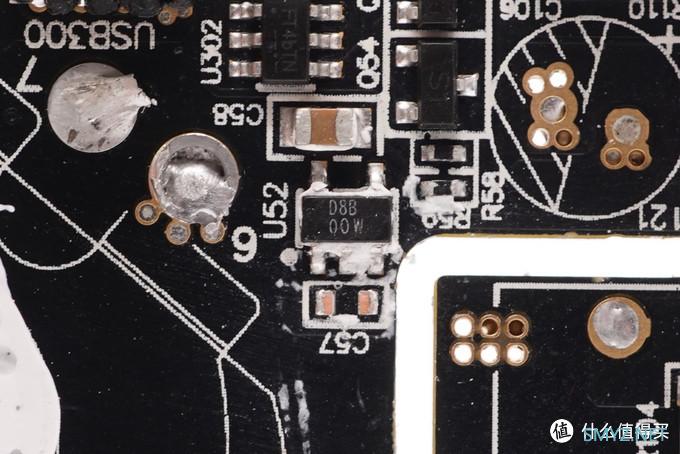

丝印D8B 00W。

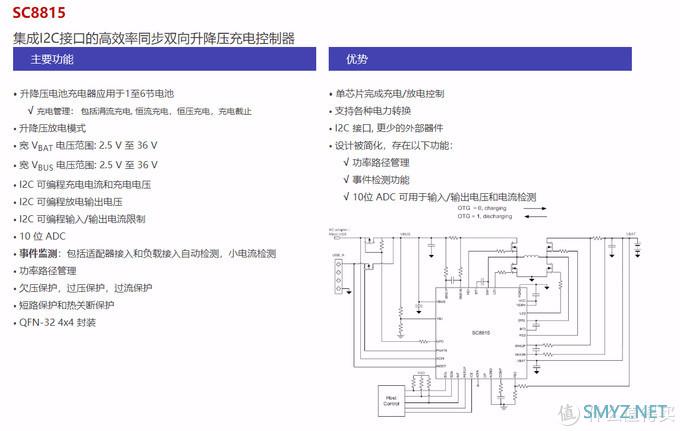

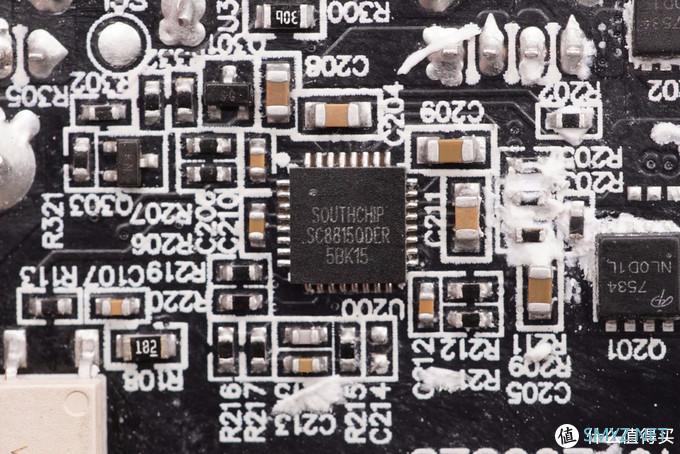

南芯半导体SC8815同步升降压控制器。这款芯片的I²C可编程充电电流和充电电压、可编程放电输出电压、可编程输入/输出电流限制；内置10 位 ADC；拥有欠压保护，过压保护，过流保护、短路保护和热关断保护等多种保护功能；单芯片完成充电/放电控制，支持各种电力转换，用于将变压器整流输出后的电压根据需求转换为USB-A口供电。

充电头网了解到，采用南芯SC8815的产品还有小米65W 2A1C三口快充充电器、ZMI紫米65W USB PD三口快充充电器、OPPO SUPER VOOC超级闪充移动电源。

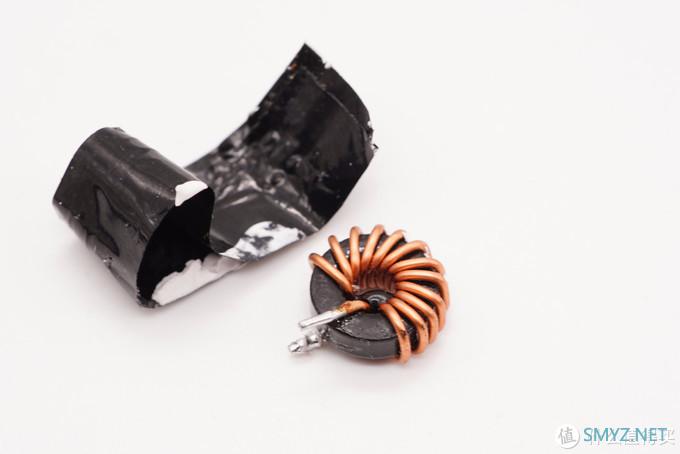

磁环升降压电感特写，使用黑色绝缘胶带包裹。

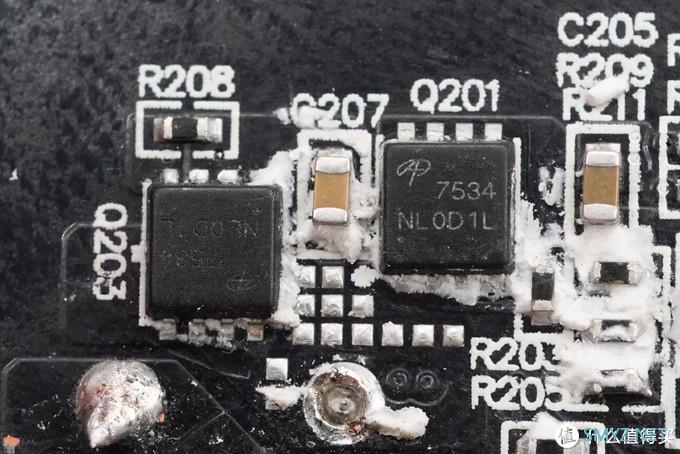

两颗同步升降压开关管，型号AON7534，NMOS，耐压30V，来自美国万代AOS。

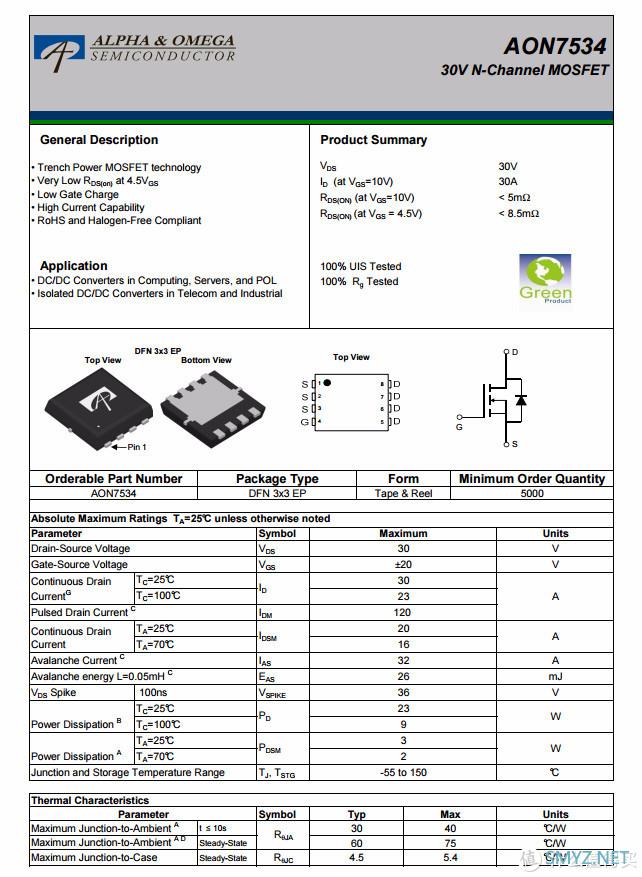

AON7534资料信息。

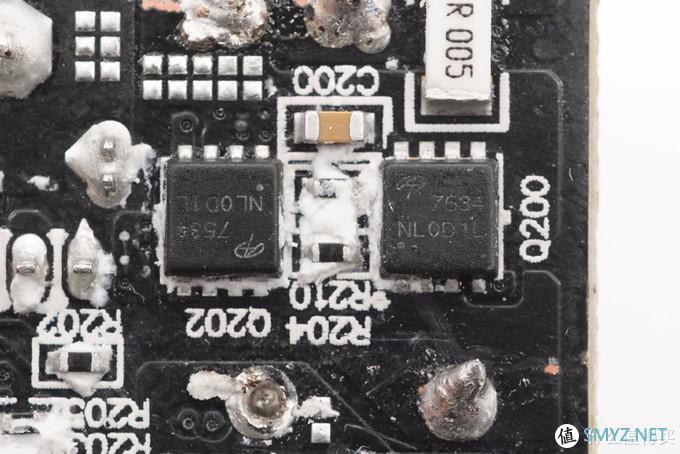

另外两颗AON7534特写，四颗配合南芯SC8815组成同步升降压电路。

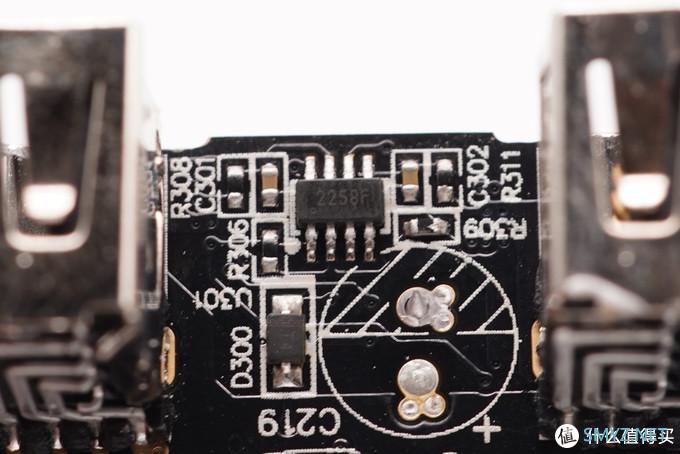

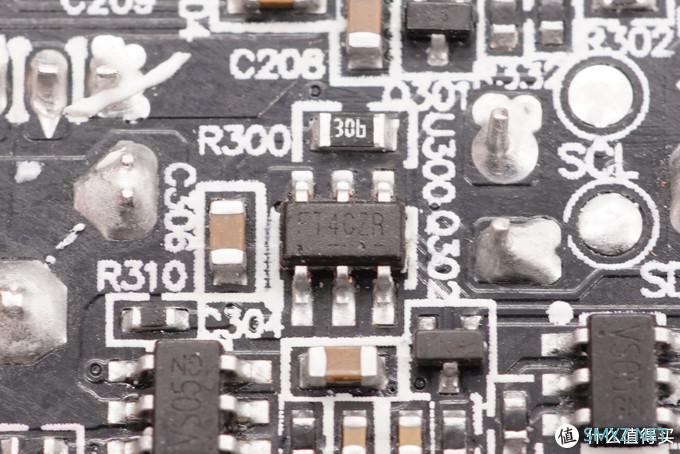

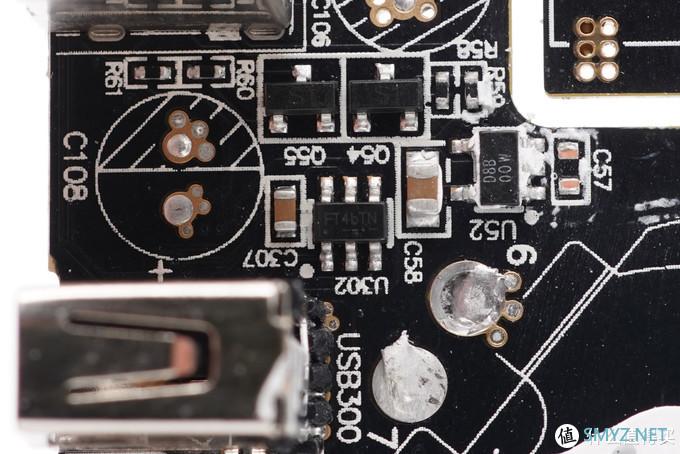

两个USB-A接口之间有一颗8脚芯片，丝印“2258F”。

中间的USB-A口协议IC采用天德钰FP6601Q，这款芯片支持高通 QC3.0/2.0与华为FCP，通过监控USB D+/D-上的电压数据自动调整供电设备上的输出电压，互相握手识别后设备提升充电功率缩短充电时间。在本身就支持QC3.0，QC2.0和FCP的情况下，还能自动识别APPLE、三星、BC1.2协议。

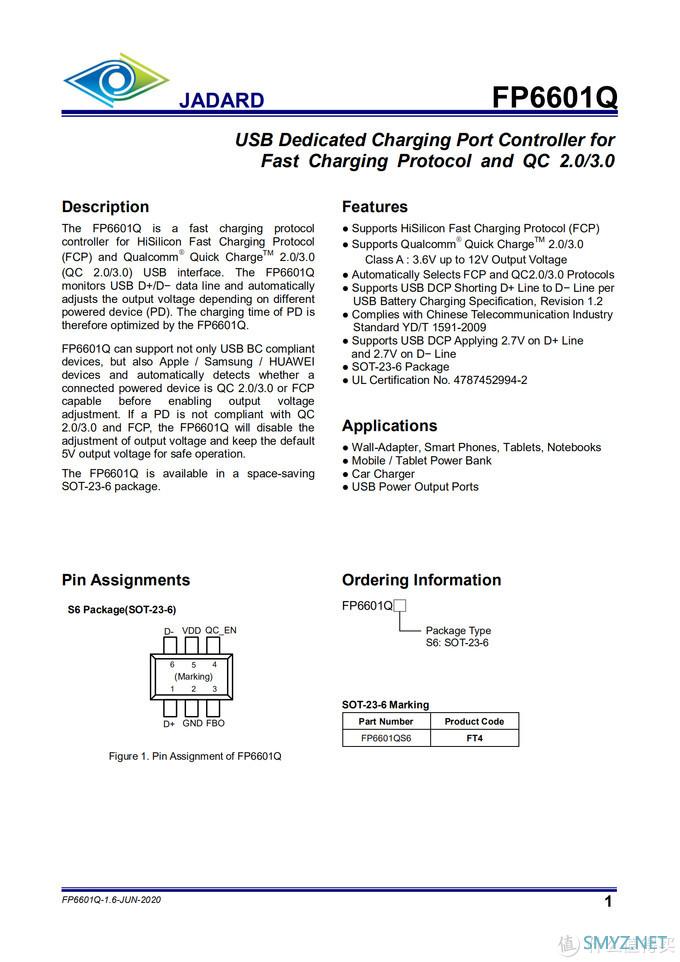

天德钰FP6601Q详细规格资料。

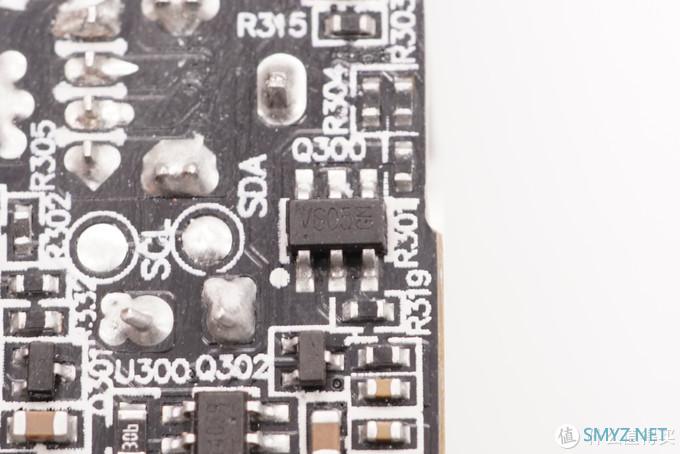

USB-A口的输出VBUS开关，丝印VS05。

USB-A口输出滤波固态电容，规格为25V 470μF。

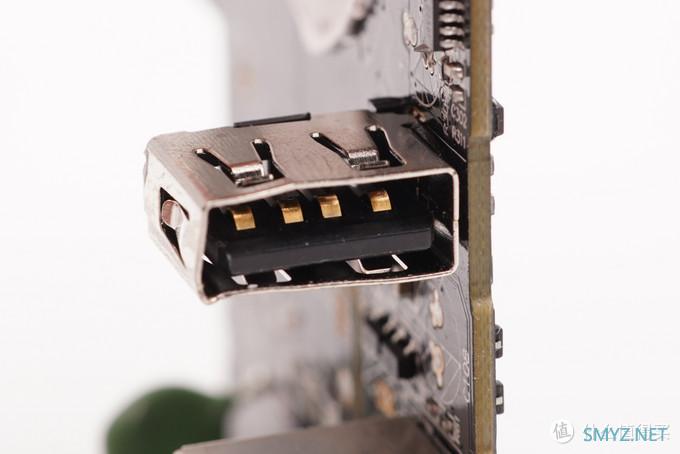

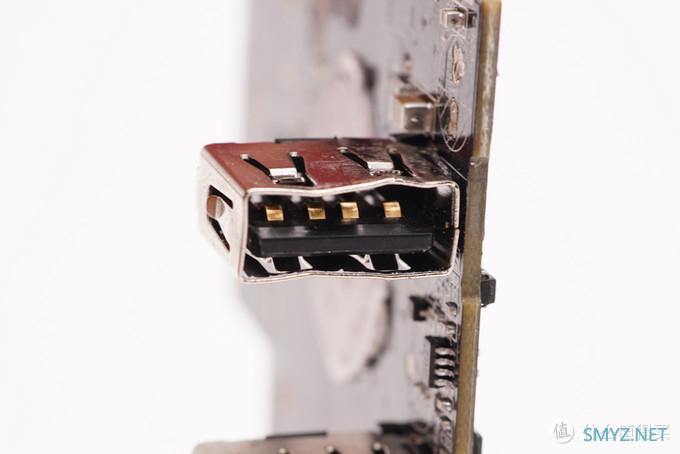

USB-A母座特写，垂直过孔焊接。

另一个A口的协议IC和输出VBUS开关特写，同样是使用天德钰FP6601Q以及丝印VS05的MOS管。

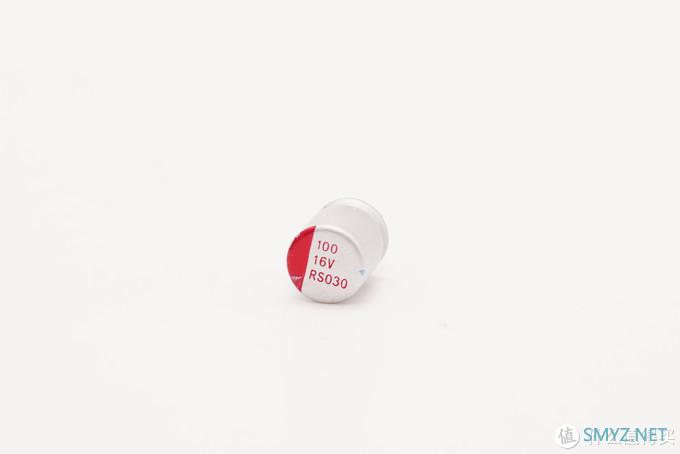

输出滤波固态电容，规格为16V 100μF。

另一个USB-A母座特写。

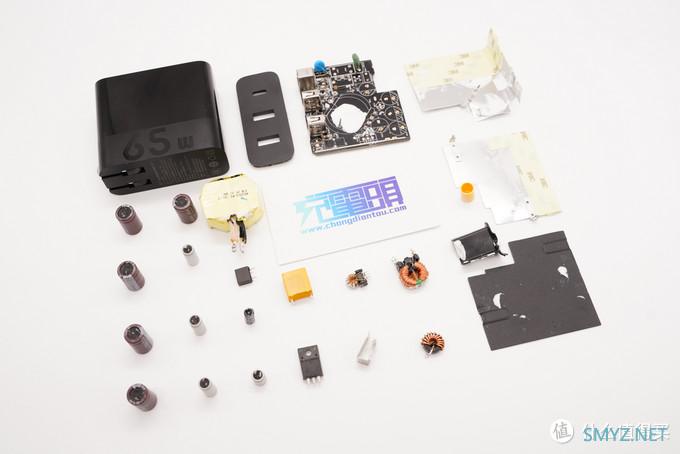

全部拆解完毕，来张全家福。

充电头网拆解总结

紫米新款65W 2A1C三口快充充电器整体设计简约，机身表面亮面和磨砂相结合，配备可折叠插脚携带方便。充电器支持QC2.0、QC3.0、AFC、FCP、PD3.0和PPS等快充协议，USB-C口具备5V3A、9V3A、12V3A、15V3A、20V3.25A、5-11V/4A和5-20V/3.25A电压档位。可满足笔记本、平板和手机等设备的快充需求。

充电头网通过拆解发现，产品内置多款业界知名厂家芯片，充电器AC-DC部分，采用安森美初次级控制器分别搭配英飞凌和万代MOS组成；USB-A接口采用南芯半导体SC8815进行同步整流升降压，2A1C三口分别采用两颗天德钰FP6601Q和赛普拉斯CYPD3174进行协议识别输出合适电压。此外板子两面使用金属散热片进行全覆盖，里面还打胶进行固定和辅助导热，内部稳定性和散热性能良好，无需担心充电器在全负荷工作时的散热问题，次级滤波全部采用固态电容，使用寿命和输出质量有保证。
