拆解报告：趣评测×余音 合作定制款 Q1 真无线蓝牙耳机

前段时间趣评测联合REECHO余音声学推出了一款TWS耳机，融入了趣评测标志性的“小黄鸭”设计元素，下面一起来看看这款产品。趣评测×余音合作定制款Q1真无线蓝牙耳机，耳机和充电盒均采用多彩的撞色设计，机身涂层为类肤质感；耳机采用了高通QCC3020蓝牙音频SoC，支持aptX/AAC/SBC音频编码，内置余音特色的6mm微动圈单元，单次续航约3小时，搭配充电盒总续航约24小时。下面一起通过拆解看看这款耳机的内部结构设计和用料如何吧~

深圳市余音声学科技有限公司于2018年04月26日成立，是一家专业音频耳机研发商，主要研发、生产、销售各类型耳机产品，此前我爱音频网曾经拆解过REECHO余音 WH-189 真无线耳机。

一、趣评测×余音 合作定制款 Q1 开箱

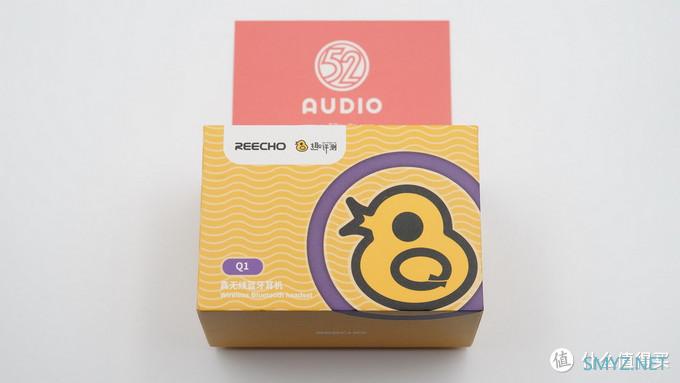

包装盒是一个小方盒，黄色为主色调，正面有水波纹打底，右下角是趣评测的Logo小黄鸭，外圈的紫色代表充电盒内侧的颜色。左上角是Reecho余音和趣评测的品牌Logo，左下角是产品型号“Q1真无线蓝牙耳机”。

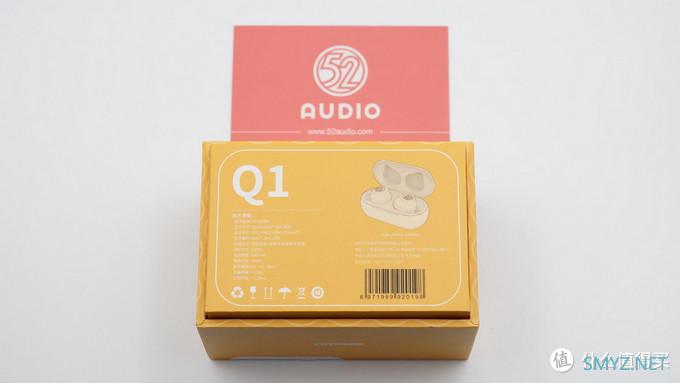

包装盒背面是部分产品参数。蓝牙版本V5.0+EDR，蓝牙芯片高通QCC3020，蓝牙编码aptX/AAC/SBC，可单耳使用，充电盒电池容量300mAh，通话时长小于8小时，音乐播放时长约6-8小时，充电时长小于1.5小时。

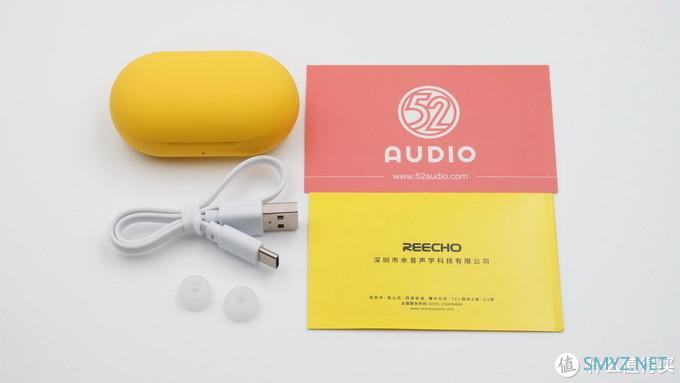

包装盒内物品，耳机和充电盒、充电线、一对附赠的耳塞以及说明书。

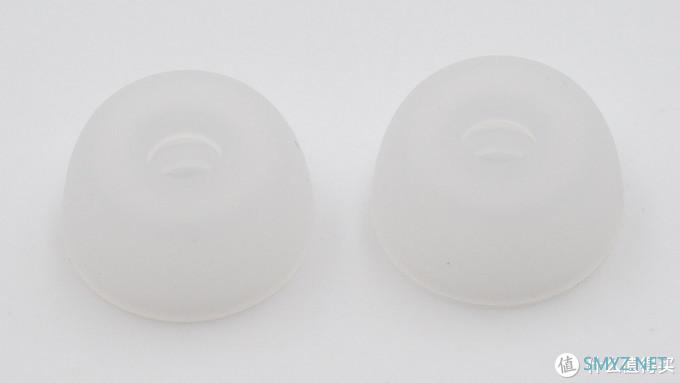

额外附赠的一对硅胶耳塞。

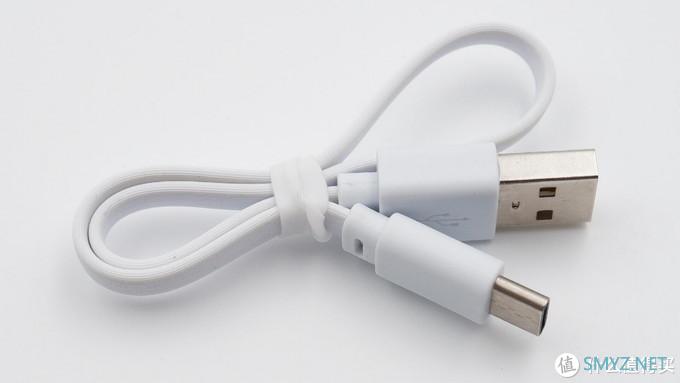

充电线缆为USB-A to USB Type-C接口。

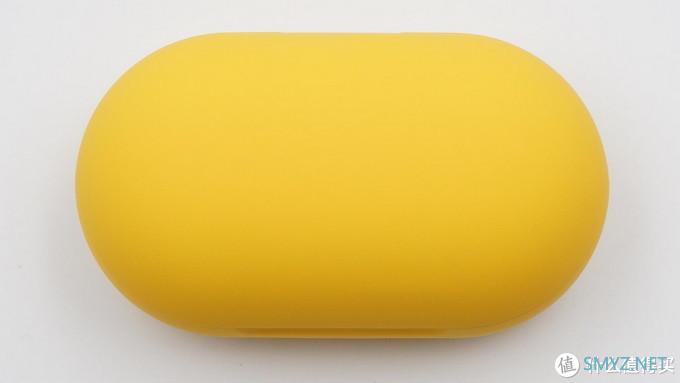

充电盒为胶囊状，体积小巧；盒盖上没有品牌Logo，表面为亲肤质感的涂层，增强手感。

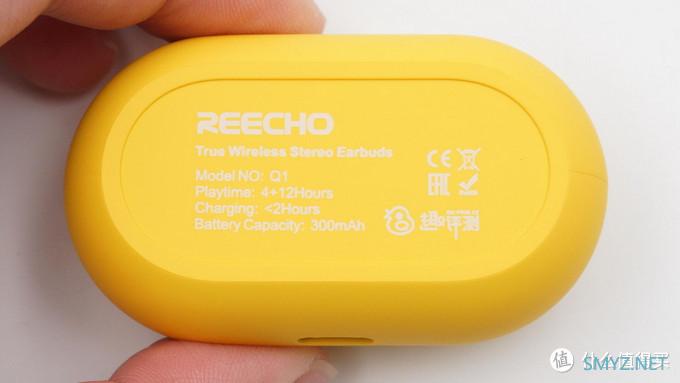

包装盒底部信息，Reecho余音真无线耳机，型号Q1，续航4+12小时，充电时间少于2小时，电池容量300mAh。

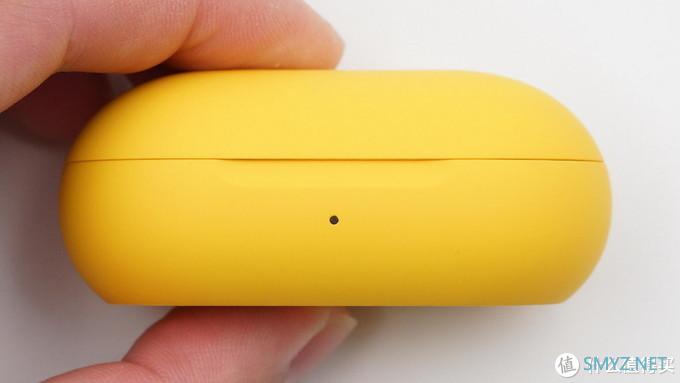

充电盒正面有一个状态指示灯。

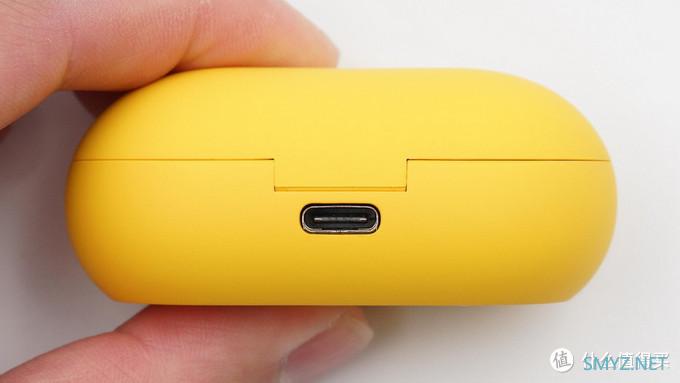

Type-C充电接口位于充电盒背面。

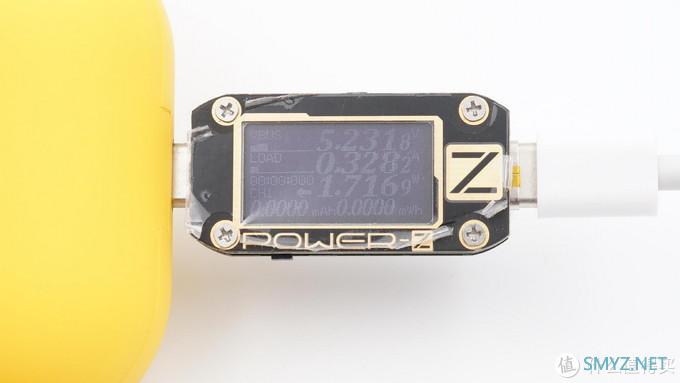

我爱音频网采用ChargerLAB POWER-Z KM001C便携式电源测试仪对其进行有线充电测试，充电功率约1.7W。

打开盒盖，壳体内侧的颜色与外面形成撞色，除紫色外还有黑色和蓝色可选，如果觉得这几个配色过于鲜艳，Q1还有一款充电盒和耳机均为白色的版本，比较耐看。

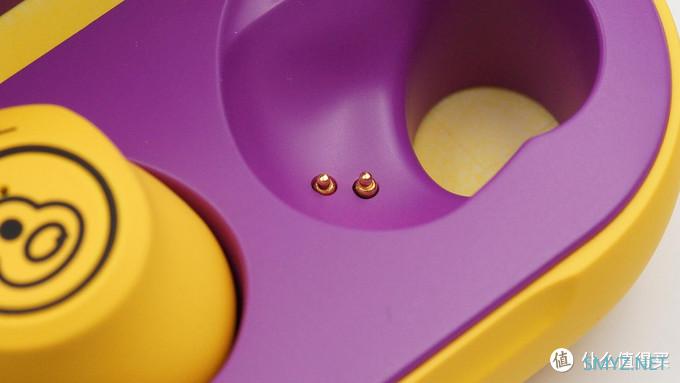

充电座舱露出的Pogo Pin，用于给耳机充电。

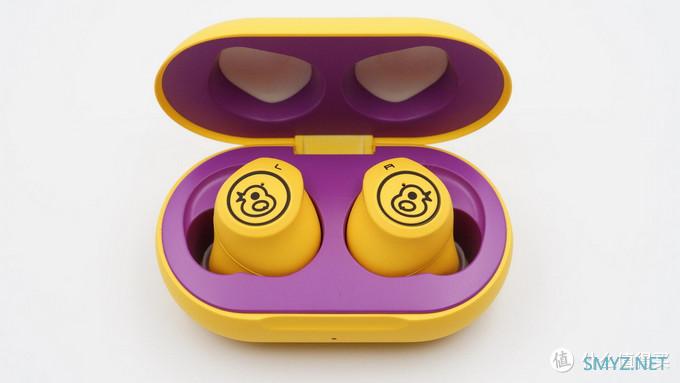

趣评测×余音 合作定制款 Q1 真无线蓝牙耳机。

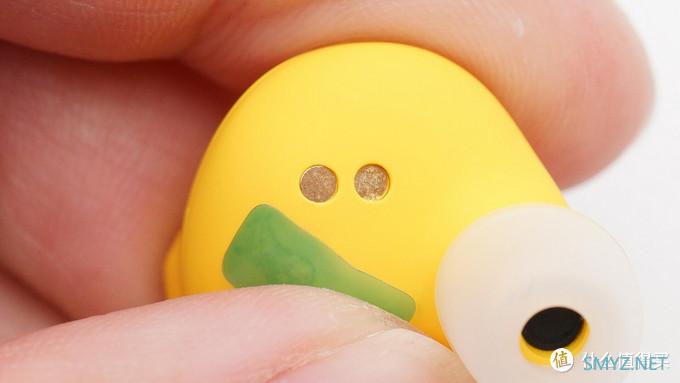

耳机内侧的充电触点有绝缘贴纸，避免生产、运输和销售过程中的电量消耗。

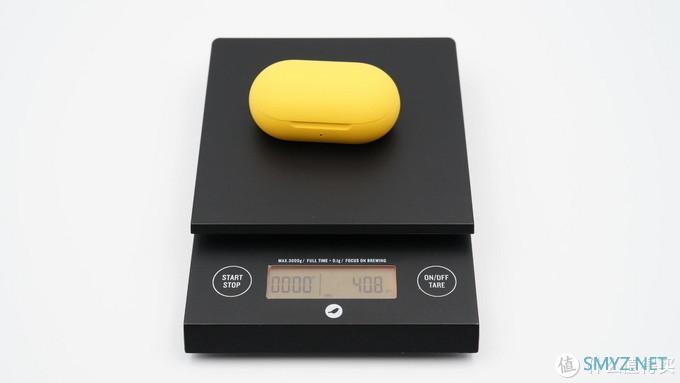

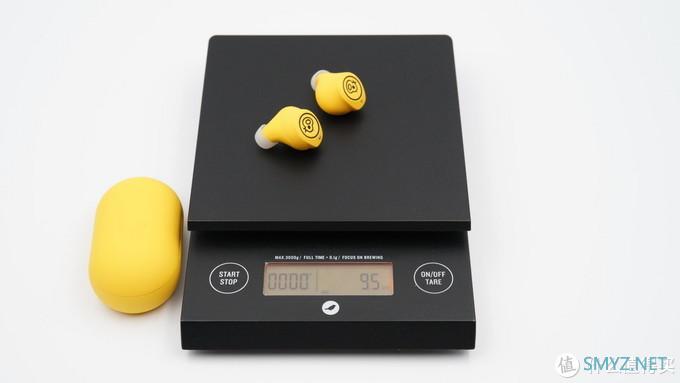

耳机和充电盒共重40.8克。

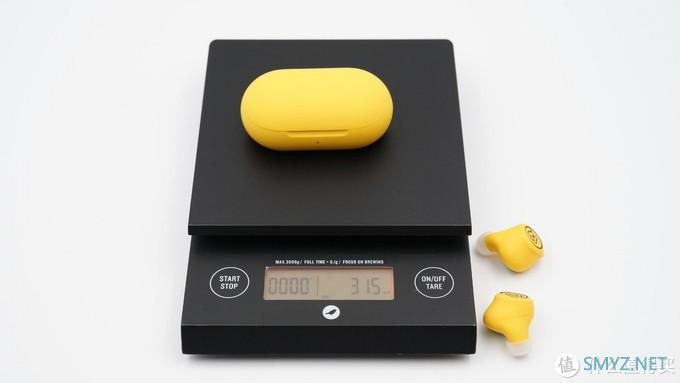

充电盒单重31.5克。

左右耳机共重9.5克，整体重量都比较轻。

二、趣评测×余音 合作定制款 Q1 充电盒拆解

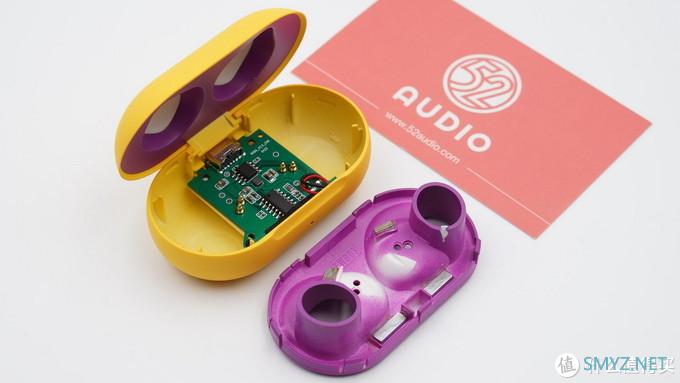

我们首先来拆解充电盒，看一下其内部的电源管理系统。撬开充电座舱可以看到内部结构。

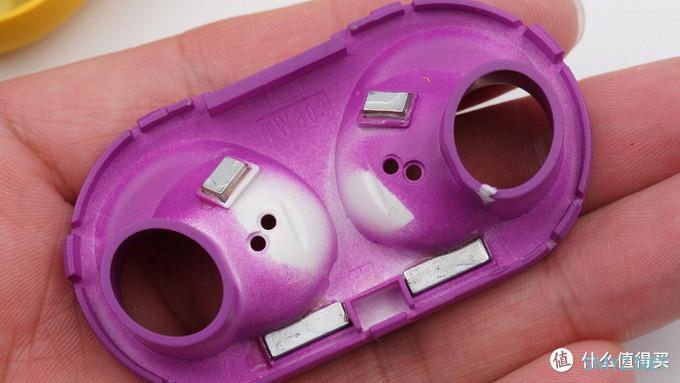

充电座舱内侧展示，上面两个磁铁用来固定耳机，下面两个条形磁铁用来吸附盒盖。

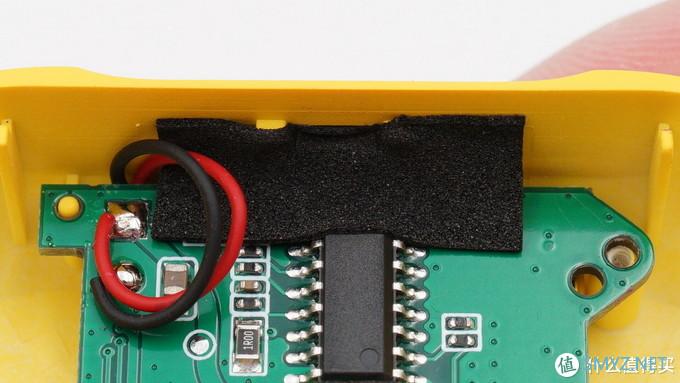

充电座舱的磁铁和主板之间有一块缓震泡棉，同时也盖住了LED指示灯避免漏光。

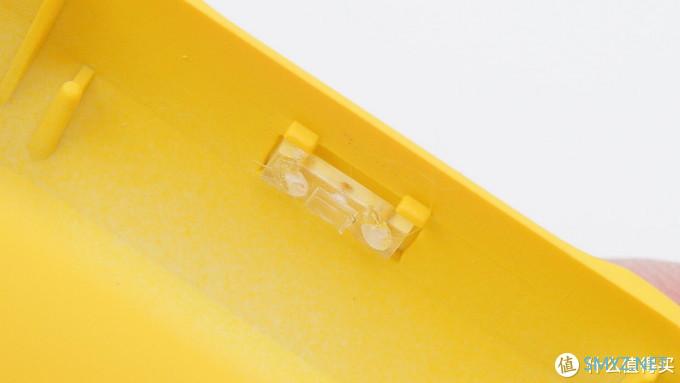

充电盒正面指示灯开孔内侧的导光柱。

充电盒内部电路一览，电池与壳体之间有一块缓震泡棉。

充电盒内部电路另一侧展示。

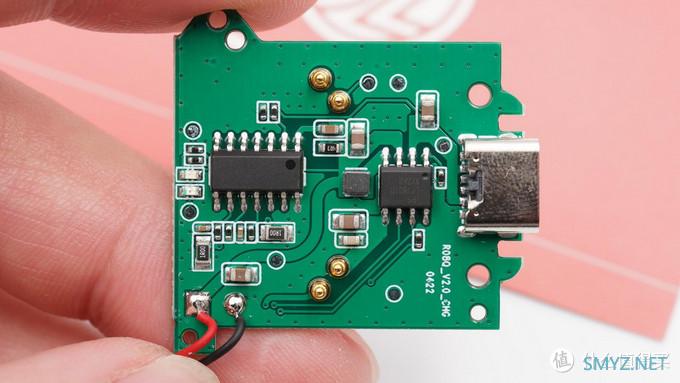

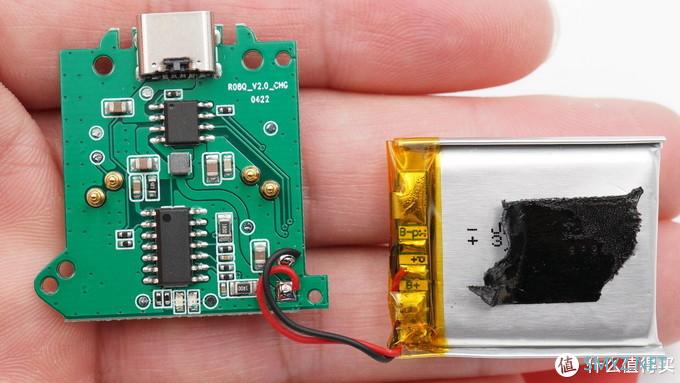

充电盒内部电路比较精简，一颗电源管理芯片负责电池的充放电和电路安全，一颗MCU负责整机控制，耳机充电有独立的检测电阻，检测耳机的充电状态。

LPS微源半导体LP7801D超低功耗充电/放电单芯片，集成了线性充电管理模块、低功耗同步升压放电管理模块，在5V常开时整个耳机仓<10uA的待机电流（含耳机，保护板）；为目前国内首颗通过IEC62368安全认证的多合一芯片。

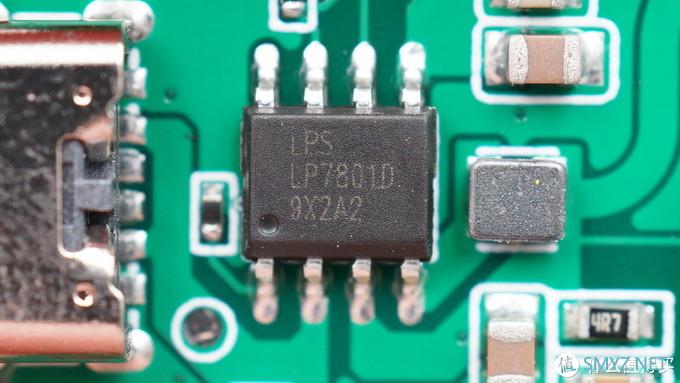

LP7801D采用ESOP-8封装，内置OVP，输入耐压28V，省去了输入过压保护元件，待机电流1uA。

据我爱音频网拆解了解到，据我爱音频网拆解了解到，已有漫步者、JLab、小米、摩托罗拉、OPPO、QCY、联想、荣耀亲选声氏Earbuds等知名品牌的TWS耳机充电盒都大量采用了微源的电源方案。

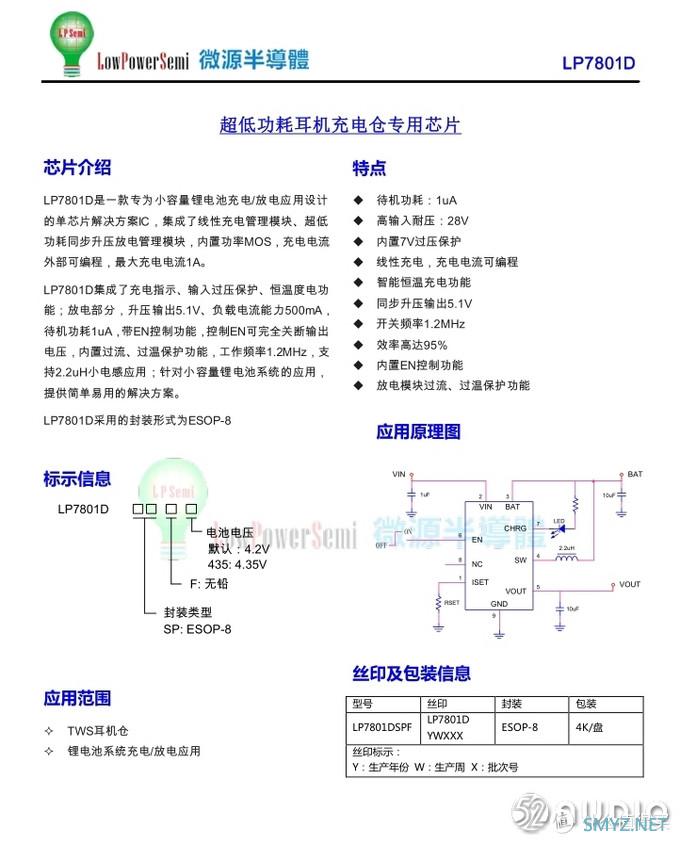

微源LP7801D详细资料。

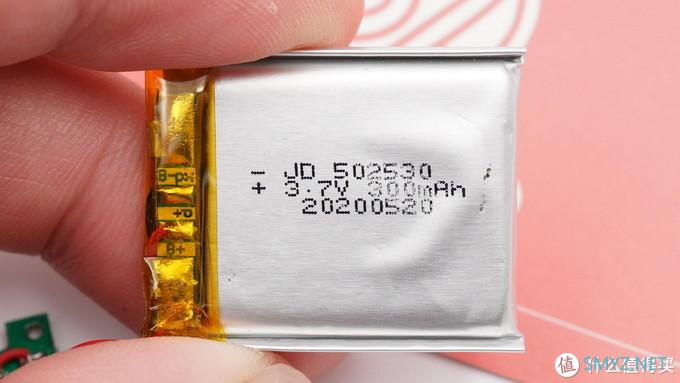

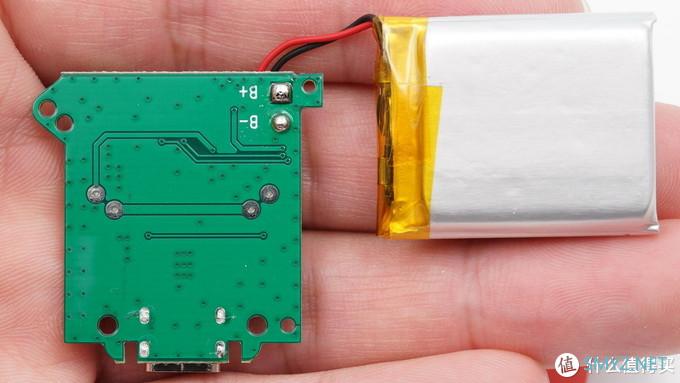

充电盒采用软包电池，型号JD502530，额定电压3.7V，额定容量300mAh。

降压后的电流进入电池之前还要经过一道电池保护板。

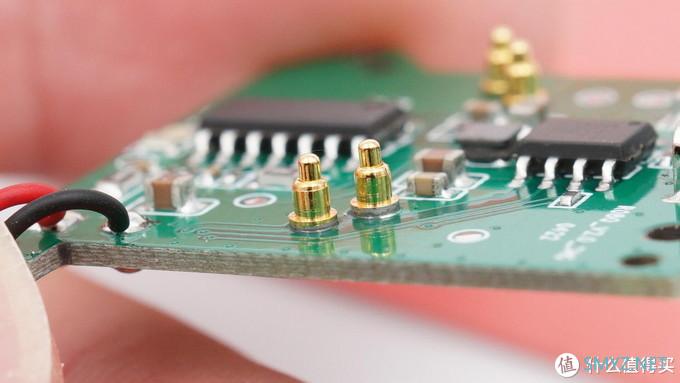

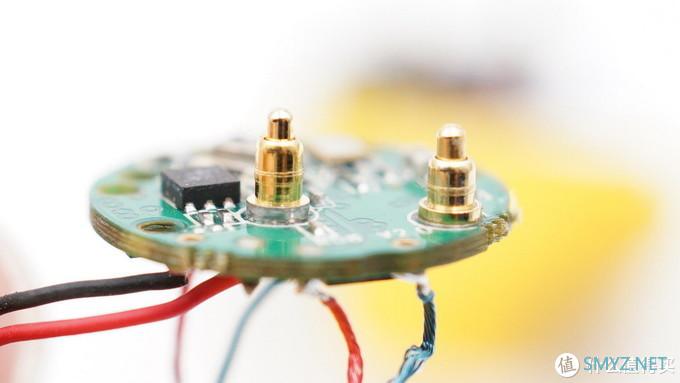

给耳机充电的Pogo Pin特写。

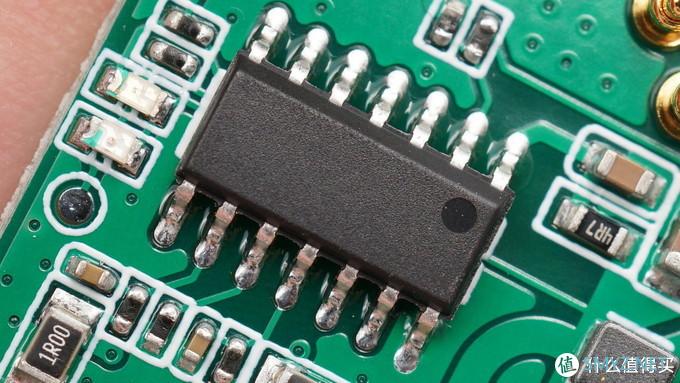

一颗无标单片机，用于检测耳机充电状态和控制LED指示灯等充电盒功能。

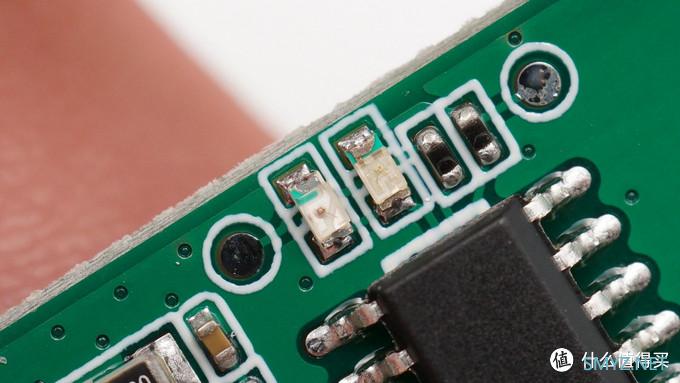

两颗LED指示灯特写。

三、趣评测×余音 合作定制款 Q1 耳机拆解

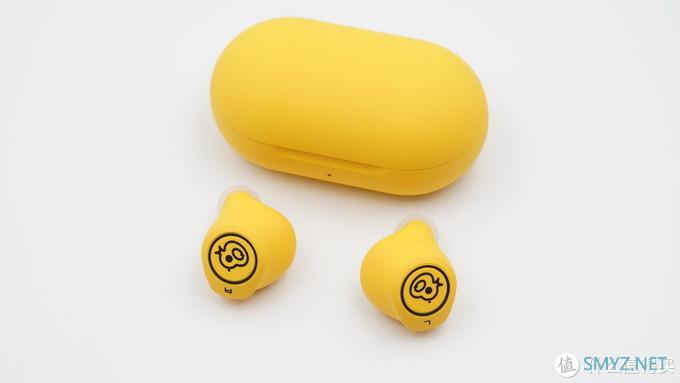

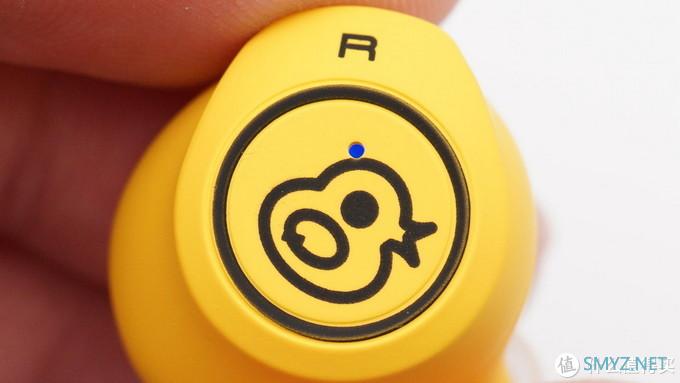

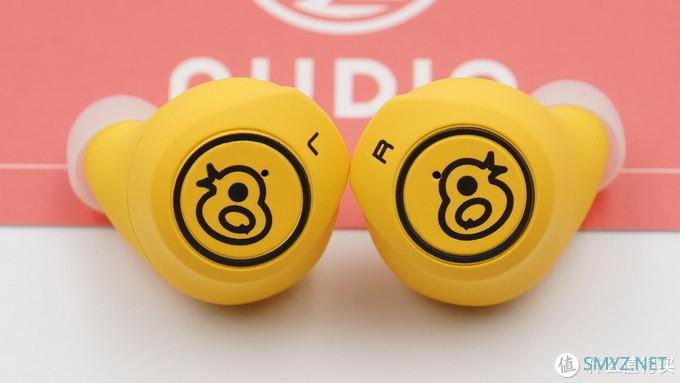

下面再来拆解耳机部分， 豆式入耳设计，触控区域是趣评测小鸭子的Logo，指示灯如果放在眼睛的位置看上去可能会更协调。顶部有L/R左右标识，同时该位置壳体也有所收窄，便于拿取和调整佩戴。

耳机上的LED指示灯特写。

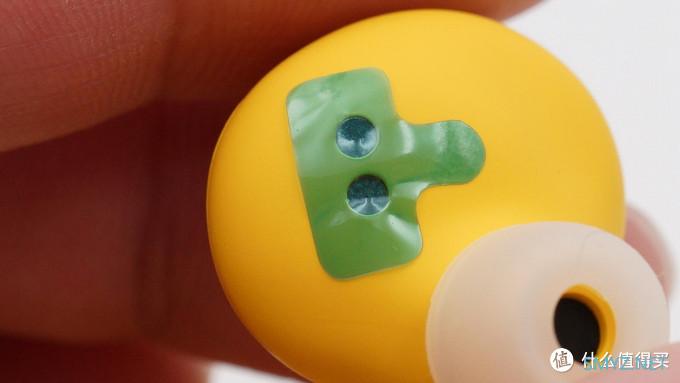

耳机内侧的充电触点。

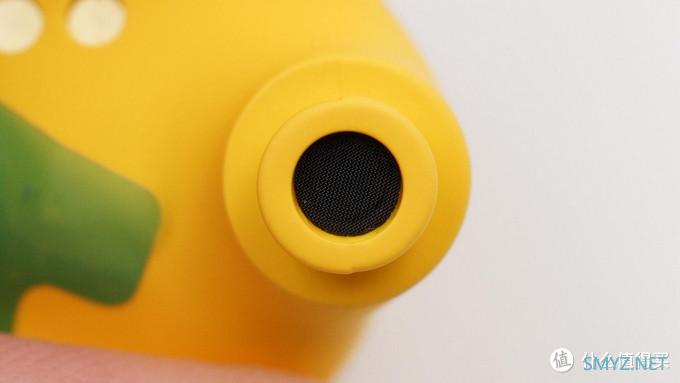

出音孔处细密的防尘网，阻止异物进入。

沿合模线拆开耳机壳体可以看到内部结构，主板+软包电池+扬声器单元的设计。

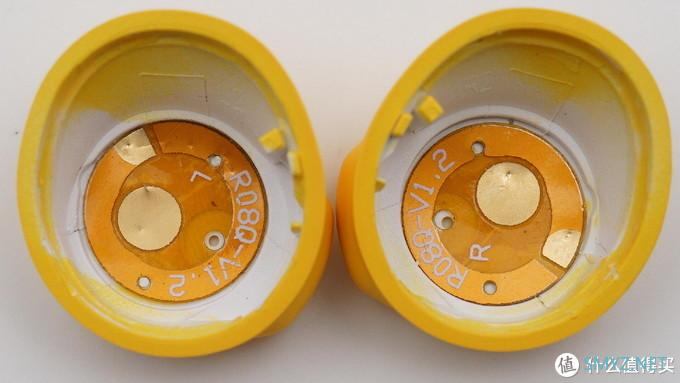

耳机外壳内侧，外圈环形的是蓝牙天线，中间位置的圆形箔片是触控感应区域。

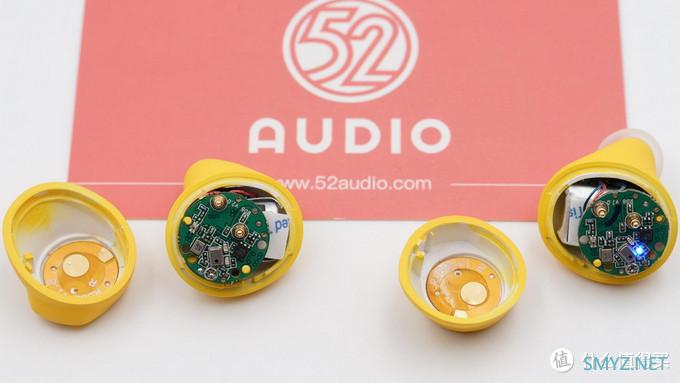

左右耳机内部布局一致，主板使用固定柱和螺丝两种方式固定。

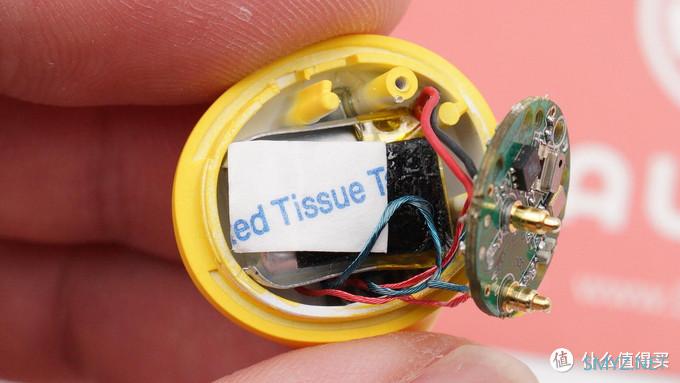

主板和电池之间有贴纸和泡棉隔开。

音腔内的布局一览。

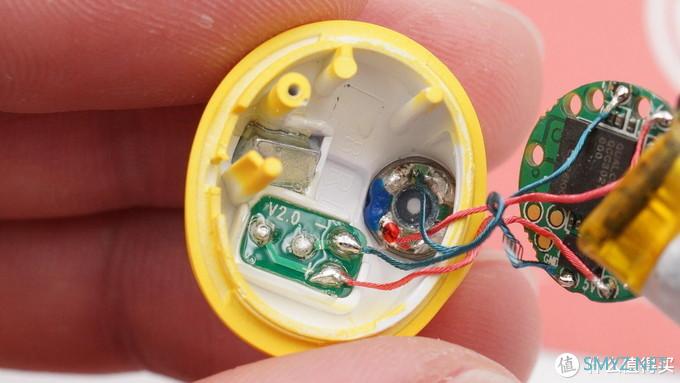

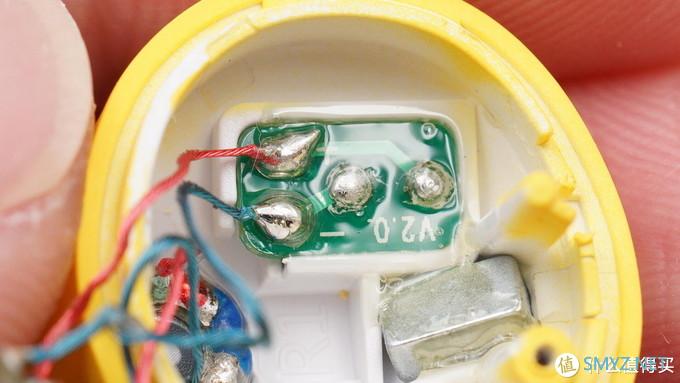

充电触点所在的小板，使用胶水固定。

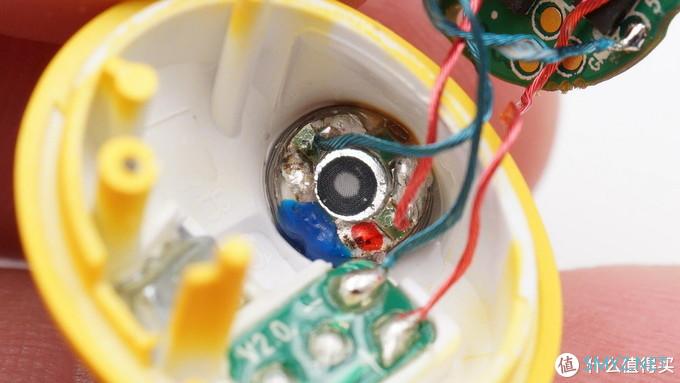

扬声器单元特写。

扬声器单元尺寸为6mm。

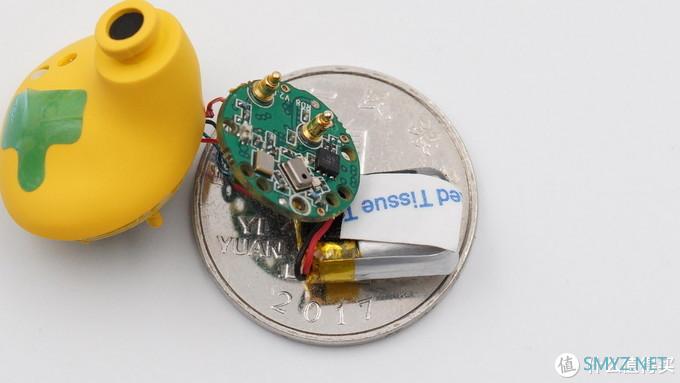

耳机主板的电池与一元硬币的尺寸对比。

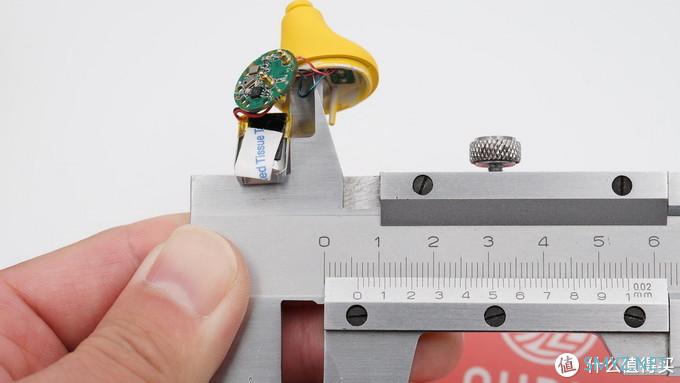

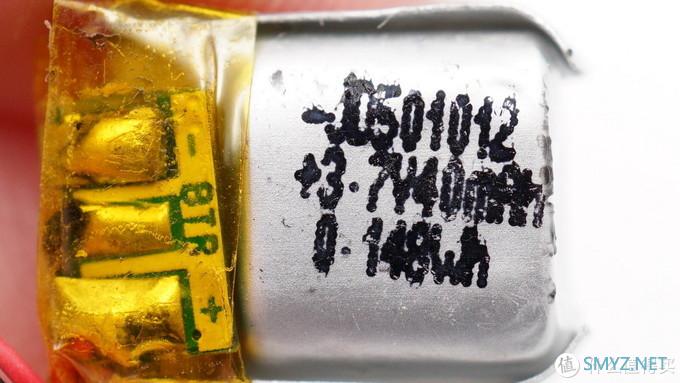

耳机采用的软包电池型号为JD501012，额定电压3.7V，额定容量40mAh/0.148Wh。

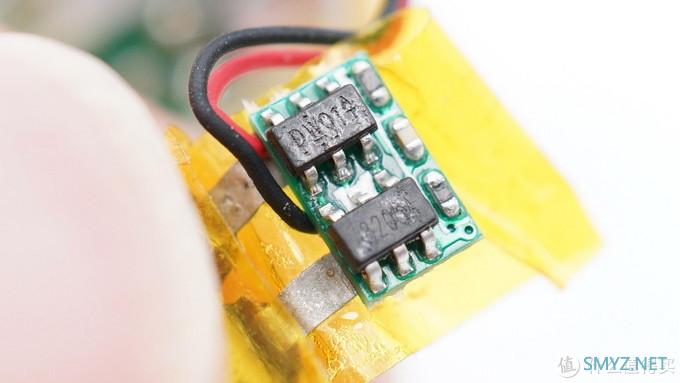

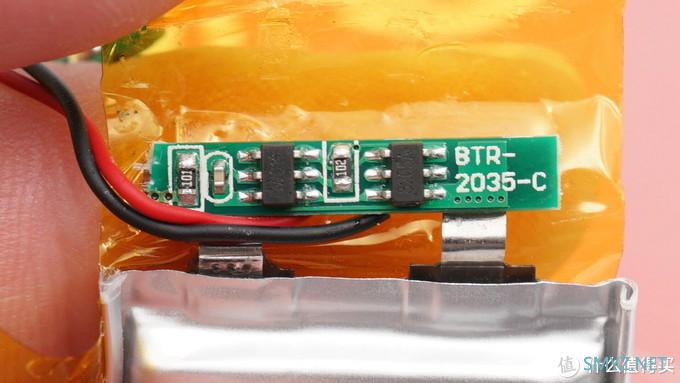

电池保护板电路特写。

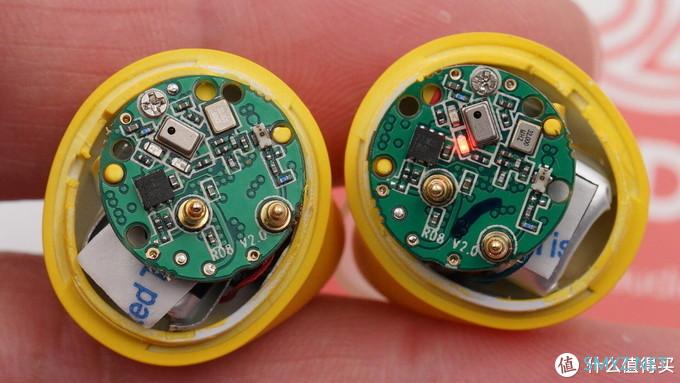

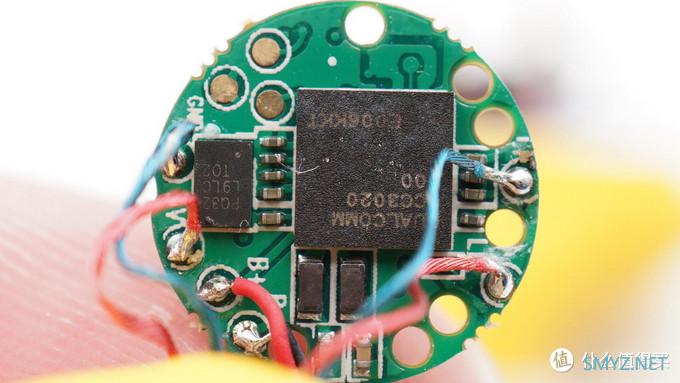

主板内侧是蓝牙主控芯片相关电路。

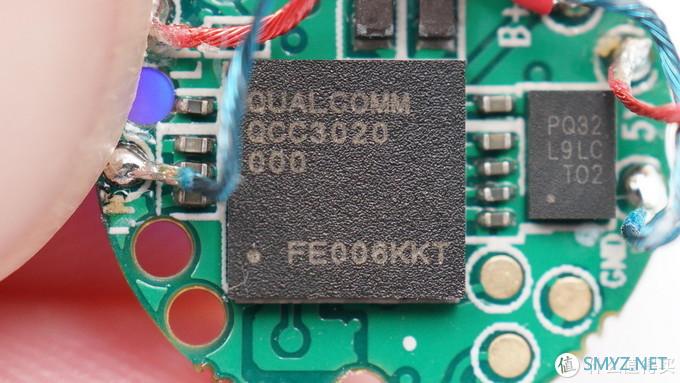

趣评测×余音合作定制款Q1耳机的主控芯片采用高通QCC3020，这是一款低功耗蓝牙音频SoC，采用FBGA封装，支持高通特有的aptX高规格解码，延时更低、容错性好，能够解锁音乐的更多细节。

除此之外，高通QCC3020还支持第八代cVc通话环境降噪，通过算法精确识别背景噪音并消除，通话体验更纯净。

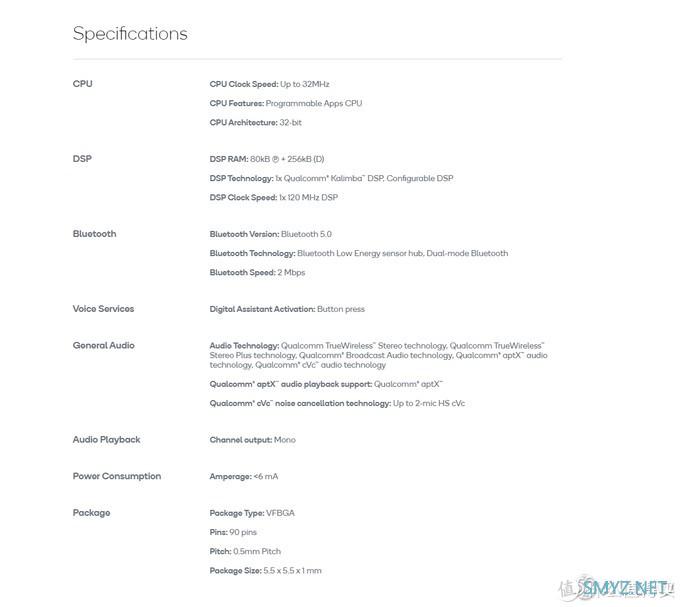

高通QCC3020资料图。

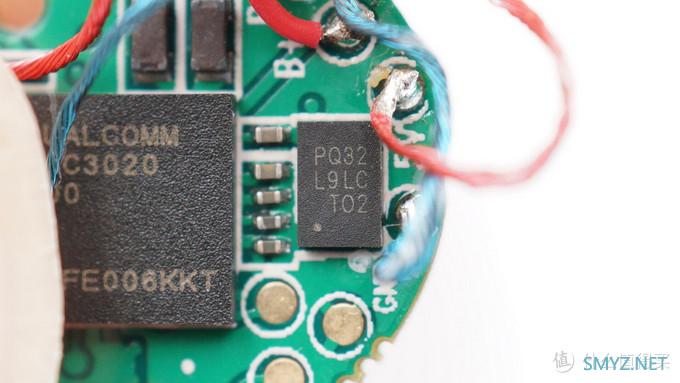

丝印PQ32L9LCT02的存储器，用于存储蓝牙连接信息。

主板外侧电路展示。

左侧的Pogo Pin连接壳体内侧的触控区域，右侧的Pogo Pin连接蓝牙天线。

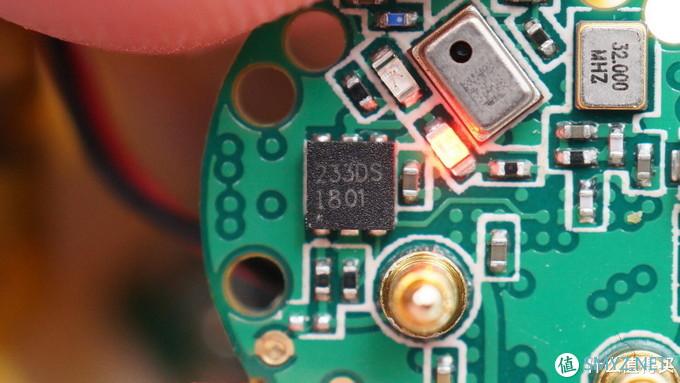

永嘉微电VKD233DS单按键触摸检测芯片,此触摸检测芯片内建稳压电路,提供稳定的电压给触摸感应电路使用，用来检测耳机触摸操作。

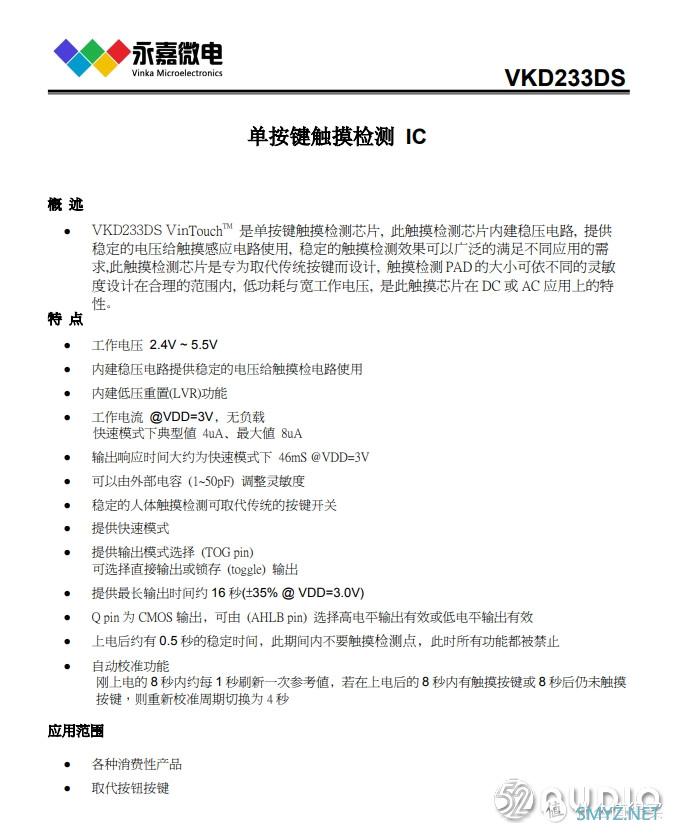

永嘉微电VKD233DS详细资料。

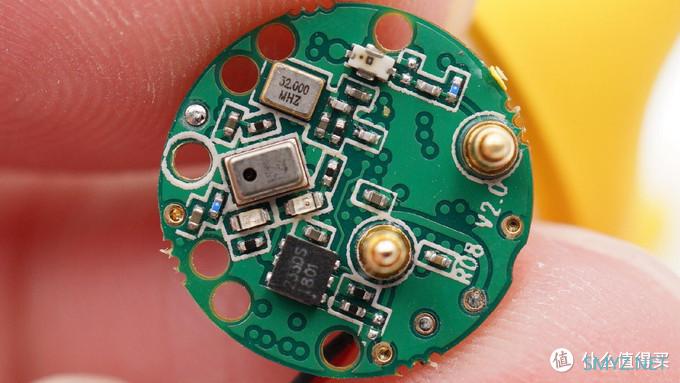

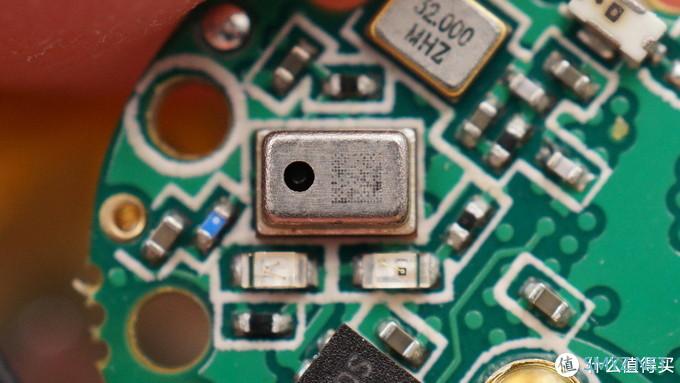

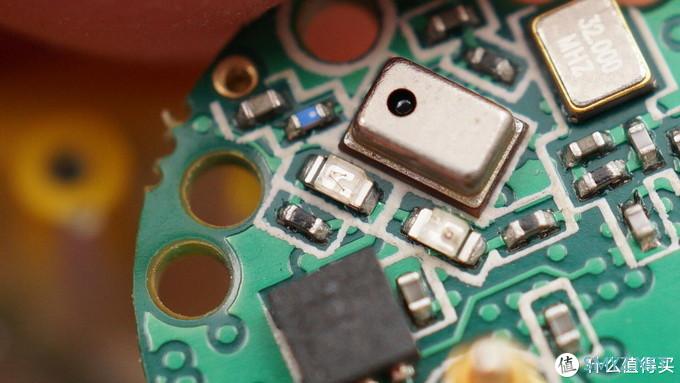

用于通话时拾取人声的MEMS硅麦。

两颗LED指示灯特写。

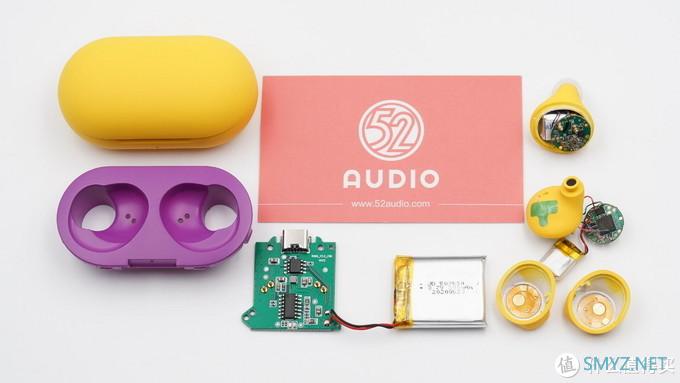

拆解全家福。

我爱音频网总结

趣评测×余音合作定制的Q1真无线蓝牙耳机外观特点十分鲜明，采用撞色设计，非常明亮鲜活，融入了趣评测的小黄鸭元素，了解他们的人一眼就可以认出，对于大众消费群体来说就偏个性化了一点。

充电盒采用Type-C接口输入电源，内部电路精简，采用了微源LP7801D充电仓单芯片解决方案，输入耐压28V，较低功耗，负责电池的充放电；软包电池容量300mAh。

耳机为豆式入耳设计，外壳上有趣评测的小黄鸭图案，可以再简化或者抽象一点；耳机支持触控，采用了永嘉微电的触控方案，不过给触控赋予的功能太多，看说明书和实际使用时都会感觉有些繁琐。耳机内的软包电池容量为40mAh，官方宣传续航时间为4+12小时，对于这个体积的产品来说还可以。

除此之外耳机采用的主控芯片是高通QCC3020，支持蓝牙5.0和aptX编码，确保使用的稳定性。综合来看，趣评测×余音合作定制的Q1真无线蓝牙耳机内部设计合理、做工扎实，是一款不错的融入了企业元素的TWS耳机。
