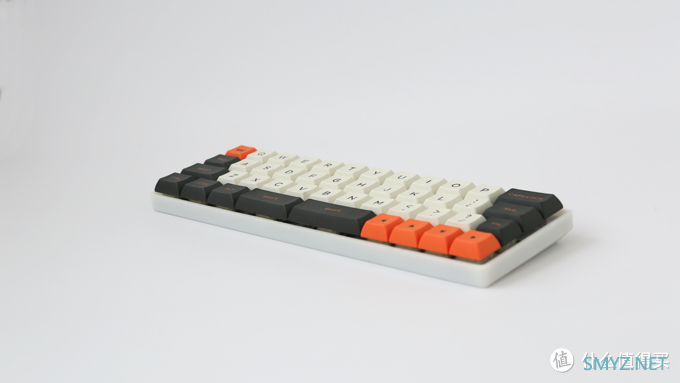

大家好，我是新人non哥~头次发帖，给大家介绍一下我的DIY键盘作品——WOODS40。关键字：樱桃矮轴、40%、客制化、蓝牙有线双模。当我用这些关键字问过百度谷歌之后没发现有人做过同类的东西，所以它应该算是全球首个樱桃矮轴40%键盘？如果有人做过类似的东西麻烦您告诉我~

缘起

笔者是个能凑合的人，去年添置了副机后，没有单配键盘，只是用个蓝牙键盘在两台机器间切换着用。而且这个键盘还不支持多设备，虽然写了个小程序来一键配对，但使用上还是有诸多不便。于是添置键盘的事情提上了日程。几番（在张大妈上）搜索学习之后，终于在去年双十二之前入坑了，购置了第一把自己的机械键盘，也是第一把客制化键盘，同时也是第一把40%键盘。其实这个键盘的很多地方做的非常棒，但还是有很多不习惯、不满足的地方。比如不用掌托就不舒服；习惯了thinkpad小红点，但这个键盘没有鼠标功能；尝试过客制化固件后，全键自定义也是必须的功能了；我的使用环境是一定要有无线功能的……按这些要求在市场上搜索一番后，并没找到有满意的产品。

找不到中意的现成产品，那就自己做个吧……

樱桃矮轴

咱们平时说的樱桃轴一般指樱桃的MX系列轴体。这其实算是一种很古老的设计了，老到专利都已经过期了。所以才能有这么多厂家的采用同样规格的轴体。维基上说它是上世纪80年代中期上市的。想想你家里还有什么东西是35年来就没有变过的？特别还是电子类产品？当然从另一方面来看，这也能说明它的确是一种非常出色的设计。

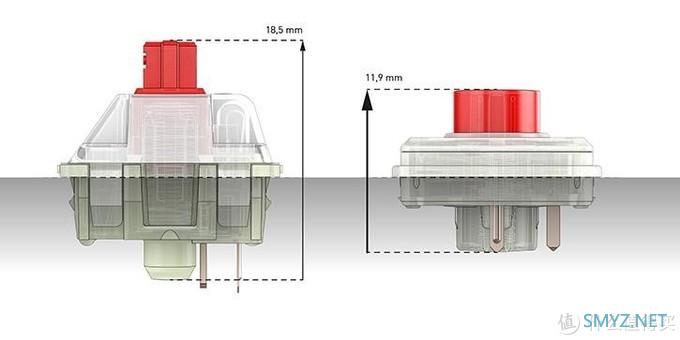

抱着这么一款成功的产品用了几十年，樱桃终于在18年推出了新的规格，矮轴产品。有多矮呢？可以参考这张图：

厚度不可能去跟薄膜比，但总归是薄了三分之一多。

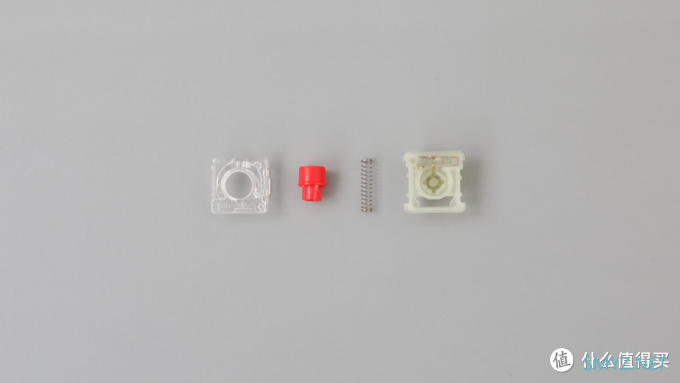

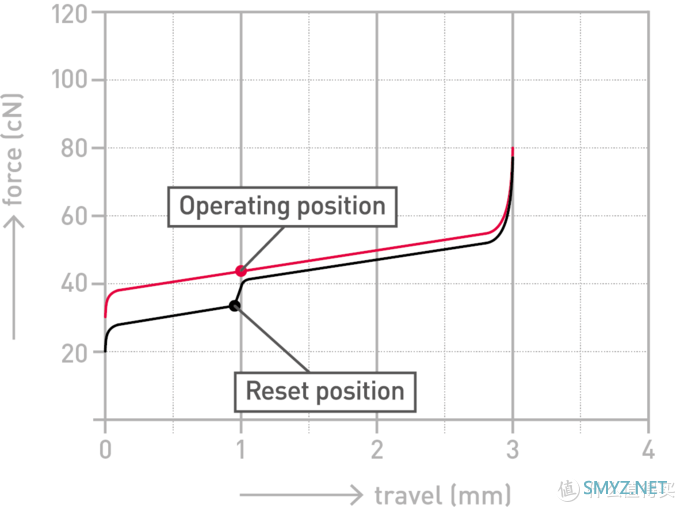

但是并不像MX轴那样，有很多种变化的轴体款式。樱桃矮轴只推出了两款：红轴和银轴。我转贴下基本参数：

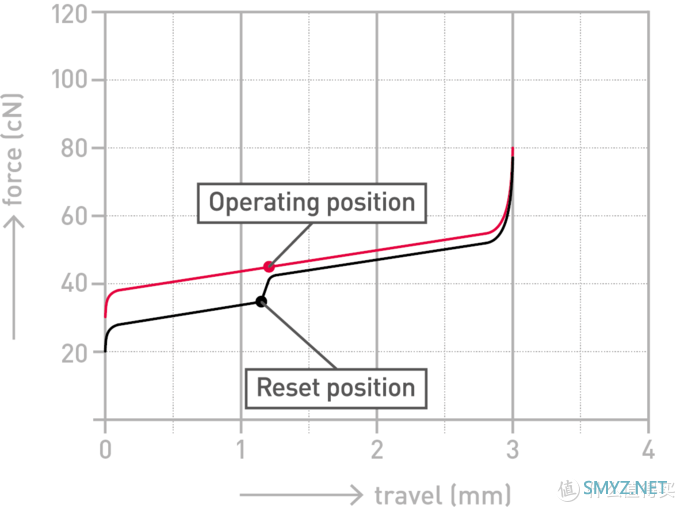

Linear switching

45 cN operating force

1.2 mm pre travel

3.2 mm total travel

No audible click

银轴的区别仅在于预行程是1.0mm，其他参数都一样。

两年多过去了，这个矮轴好像并不怎么火，大厂出了一些，不算多。在DIY市场更是约等于0。（还是等于0？）

主要可能是高玩大佬觉得手感、可玩性不好，不屑于做吧。也可能是因为大键不好处理？其实这也算不上什么大问题。以后会写一篇小文介绍WOODS40的大键处理方式。

这个矮轴对于习惯了MX轴的人来说，刚上手可能会有点不适应，毕竟键程小了20%。笔者现在基本上把WOODS40当主力键盘了，已经非常适应。至于手感，毕竟笔者没用过几款轴，还只能算是机械键盘新手，不好妄加评说。笔者手头也没有润轴工具和材料，没有对轴进行什么调教。不知道谁会成为矮轴润轴第一人？未来也可能有更多的调教方式被发掘出来。

WOODS40的结构中，也用到了“定位板”。笔者也尝试了玻纤和碳纤维材质的定位板。不过手感上没有明显的区别。最大的区别可能就是碳纤维的逼格高一些吧。。

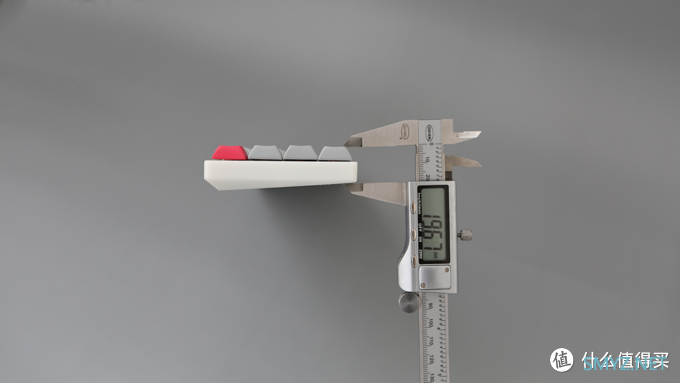

图为安装DSA键帽的厚度

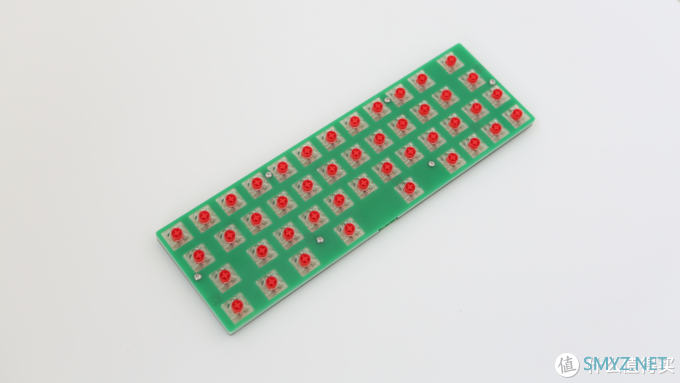

为了焊轴方便，笔者还设计了焊轴辅助定位板，焊前装上焊完拆下。不过由于矮轴本身结构的原因，这个定位板的平面定位功能不是很明显，但是可以防止焊接时轴体掉出和纵向移动。

40%

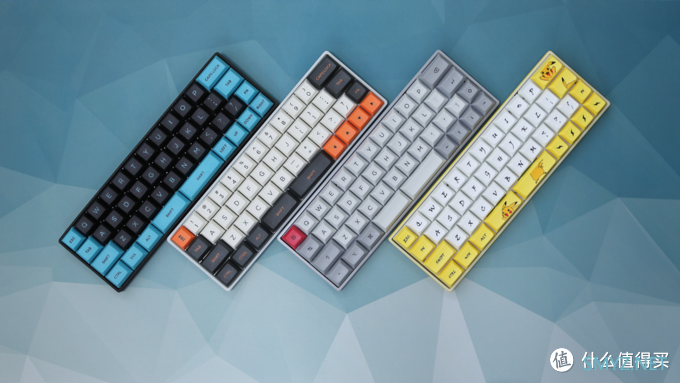

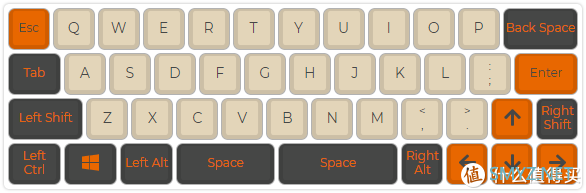

我的入坑产品就是40%，使用一段时间之后感觉不错，打字手指移动小，特别省桌面空间。40%的意义就是为了小巧，现在有了矮轴加持，可以做的更薄，省下了掌托空间，这才是笔者心目中40%该有的的样子。因为要用分裂空格，40%的PCB空间也相对局促，设计难度比更多键的键盘也高一点，40%做出来了其他的更没问题。所以这次首先做的也是40%配列。但选择的配列不算太常见，最常见的40%应该是这样的：

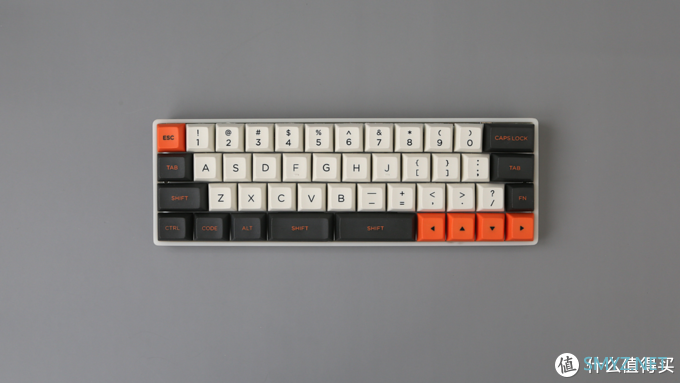

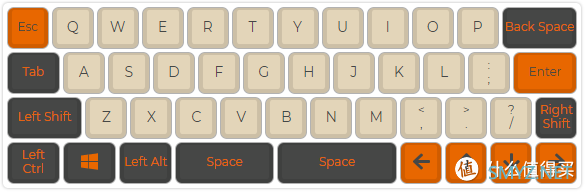

这次做WOODS40选择了这样的配列：

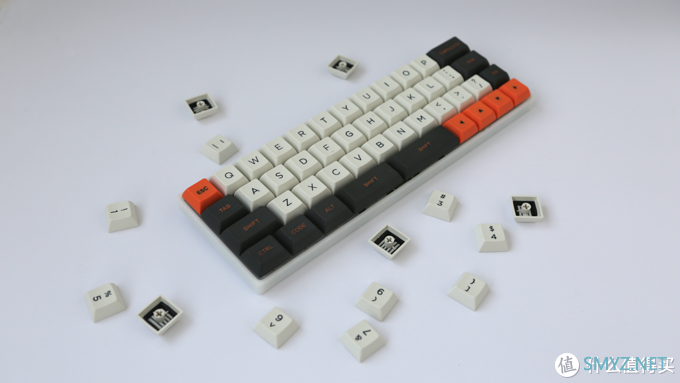

有人说用40%要记符号键位置太费劲了，老找不到符号键。其实笔者也很佩服用无刻键帽的大神，自己就老记不清符号键位置。但字母键记得住啊，所以平时是这么装键帽的：

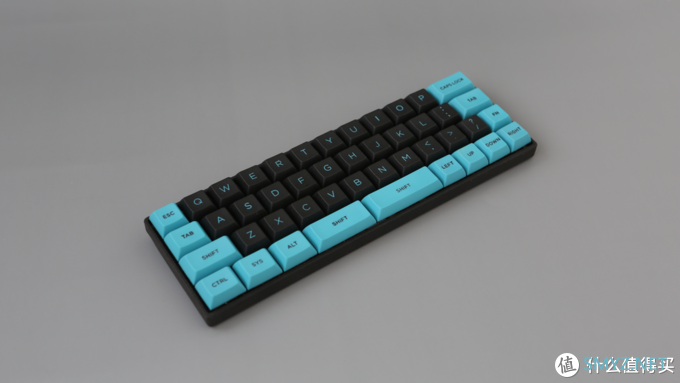

字母键都是标准键位，不存在不习惯的问题。像普朗克那样的配列笔者从来没考虑过。键盘宽了0.75x，多了几个键。笔者用拼音打字，“,”和“.”翻页，平时打符号也较多，多了这几个键，感觉实用性上了一个台阶。而且，可以有非常规整的方向键！既可以这样

也可以这样

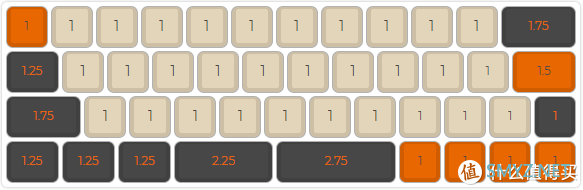

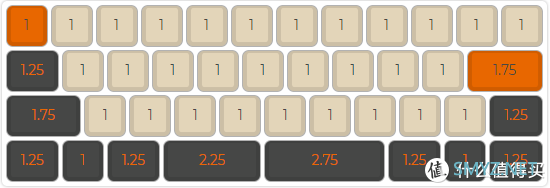

方向键强迫症患者应该比较喜欢。键帽除了需要2个1.75x，其他的1.25x，1.5x，2.25x，2.75x在一套常规键帽里都比较好找出来。但是，这个配列最大的缺点就是——没有兼容的外壳。

客制化

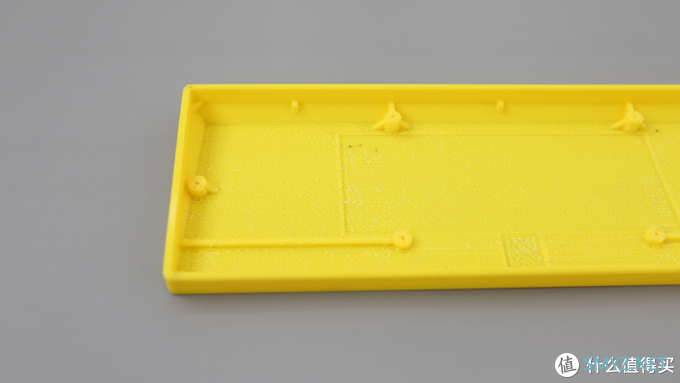

科技以换壳为本！客制化圈最重要的就是玩外壳。但这次做WOODS40首先还是想做一款适合自己的实用化产品，高大上的外壳缓一缓。没有兼容的外壳，先用3D打印解决。笔者尝试了光固化树脂、PLA、尼龙打印，甚至还有层叠亚克力。树脂精度高，表面细腻无暇，颜色只有乳白。但树脂的问题在于用一段时间后会变色发黄。不过喷了漆就没这个问题了，还有荧光漆、闪光漆等玩法。

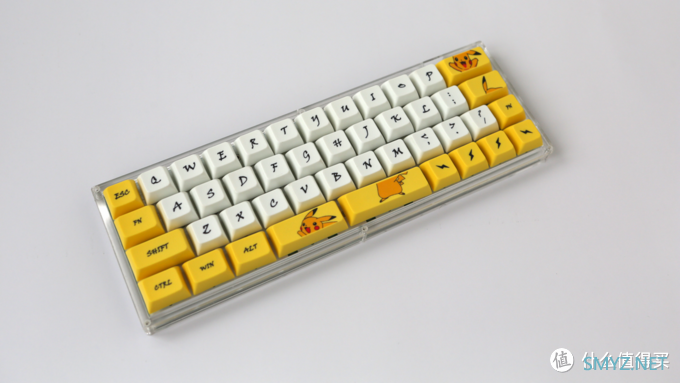

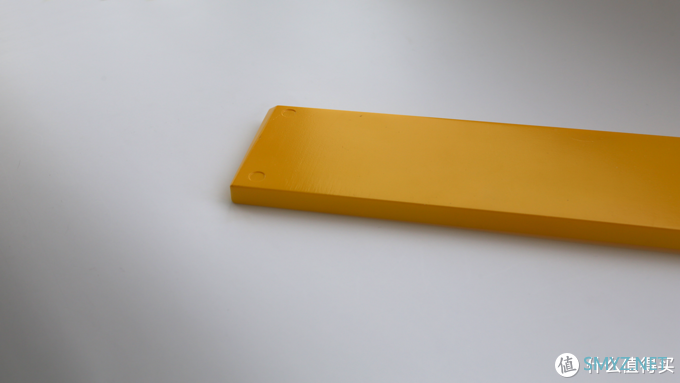

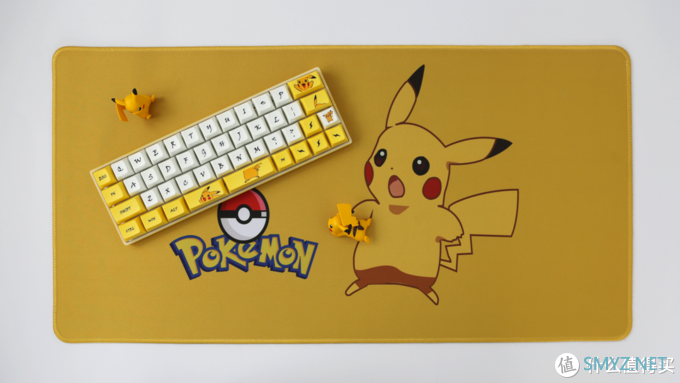

笔者是在咸鱼上找的卖家帮忙喷的漆。由于没有经验，没有提前沟通好，里侧没有喷，主要是上沿部分没有上色。不过正好键帽也是黄白配的，所以也不算大问题。

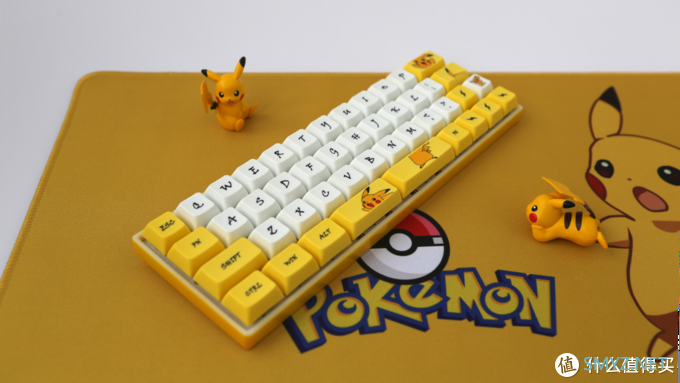

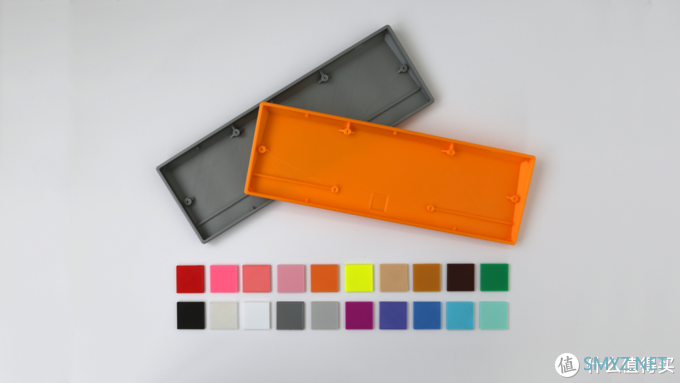

PLA，可选颜色比较丰富。笔者为了能有比较好的表面效果，选择了高精度打印，效果还不错，层纹不那么明显。但也会有一些毛边啊杂色纹啊之类的小问题。

笔者第一次打的时候为了层纹能与上沿平面平行，选择扣过来打印。但内部嘛。。

可谓惨不忍睹

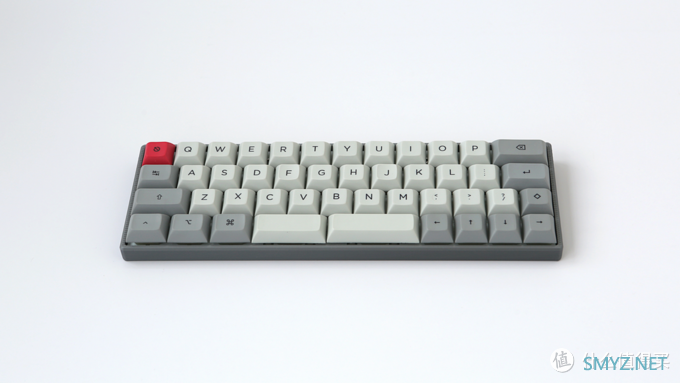

， 报废之。。尼龙强度好，表面有颗粒感，价格最高。但是会变形翘曲！笔者拿蜡烛烤了烤，勉强堪用吧。

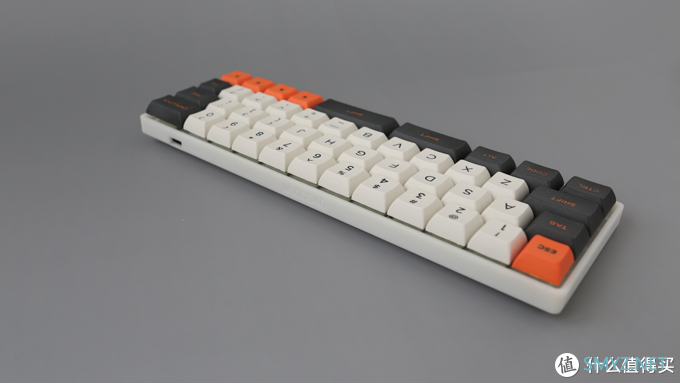

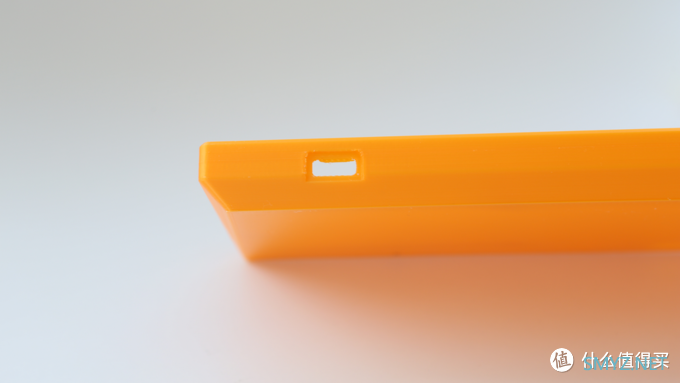

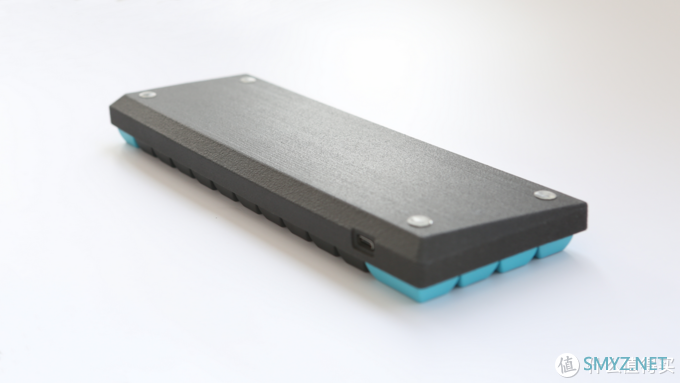

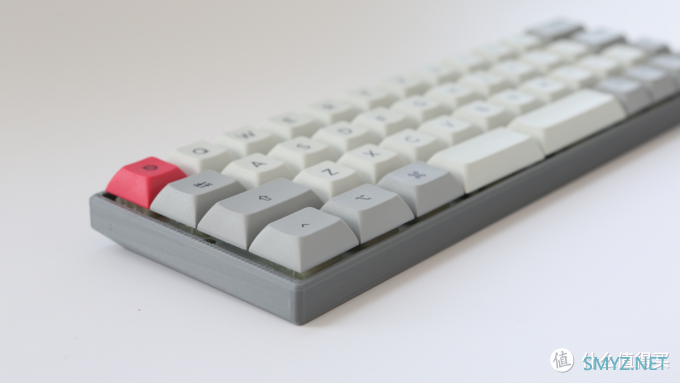

外壳外形是比较简单的设计，跟常见的GH60塑料壳形式比较像，做的基本小到极限了。因为键盘矮了，所以没有用普通轴键盘上常见的5°甚至更大的坡度，选择了4°坡度。

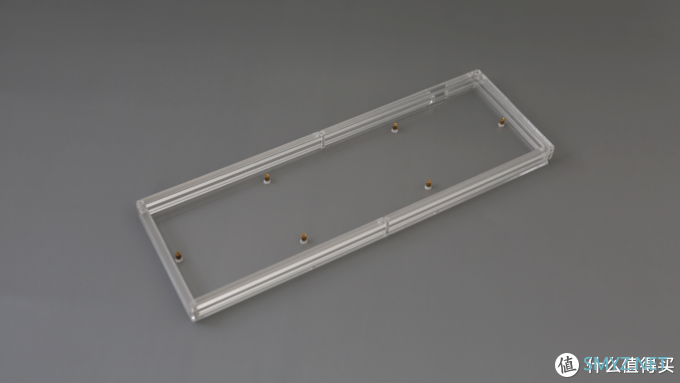

亚克力只是尝试了一下，感觉不太结实。笔者为了给螺丝钻沉孔，还手残打豁了一个角。而且不好做斜坡，为了容纳大电池，厚度就大了。

配键帽的话，WOODS40是可以使用DSA，XDA这样的键帽的。但因为矮轴的问题，OEM、原厂这类高度不行。要么是装不到底，要么是装上可以，但是按下时键帽就撞到下面的板子上了。可以使用的原则是：一是键帽的安装柱和键帽下沿比不能深入太多，像DSA这样的，安装柱和键帽下沿基本是平的，使用起来就没问题；再一个就是键帽面的倾角不能太大，保证内部有足够空间，否则安装不上。

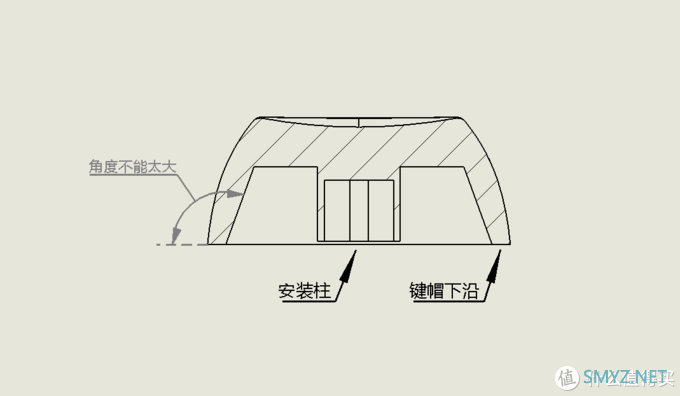

DSA键帽剖面示意

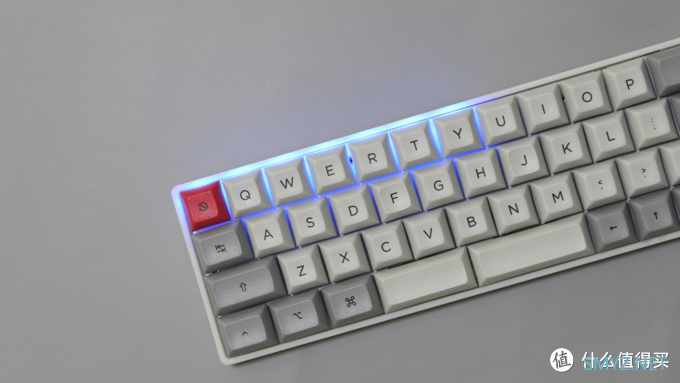

客制化另一个要素就是玩灯了。如前所述，这次先做一款实用向作品，没有做什么花哨的东西。所以没有做背光、RGB，但配有7个自定义指示灯+1个充电状态灯。樱桃矮轴的轴盖是透明的，灯就选用贴片灯，焊在轴体下。充电灯位置在右上角的键下，功能仅做充电指示；其他7个灯在左上的轴下一字排开，功能可以自己分配，也可以设成关闭。为了无线状态下省点电，可以各自分别设置无线时启用与否，也可以统一设置成无线时自动熄灭。

固件支持全键自定义。熟悉TMK/QMK的朋友都知道这类固件中层的概念。WOODS40可以设置0——6共7层。所以配了7个指示灯，可以与激活层对应上（0层没有指示）。做这么多灯也是因为在平时使用中，出现过切到某个层后给忘了的情况，然后打字没反应才想起来……索性多加几个灯吧。鼠标仿真功能也是必须要做上的，这是笔者下决心要DIY键盘的初衷之一。这个鼠标没法用来吃鸡，其实也不如小红点好用，但有时候就需要稍微移动下鼠标，变换下输入焦点，没有鼠标仿真功能就不得不手离开键盘，很不爽。

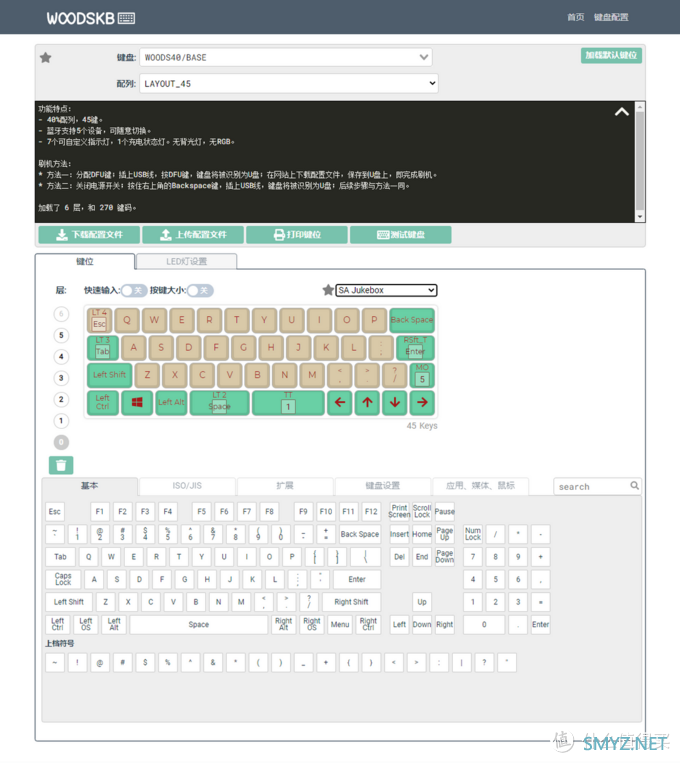

升级固件和改键位不需要安装任何软件！笔者内心对装软件有种莫名的排斥心理，连手机上APP也是能不装就不装，尽量浏览器解决。WOODS40采用的是网站+仿真U盘方式。可以自定义进刷机模式的按键。按下后键盘重启，并被识别成U盘，把新固件文件拖进去，键盘自动重启就完成刷机了；在U盘状态下，双击U盘上的网页文件config.htm，会访问配置网站woodskb.com，并自动提交当前键盘的配置；在网站上修改后，下载修改好的配置文件，拷到U盘上就完成了配置修改。还是比较方便的。

界面很眼熟？是的，的确是借用了部分QMK配置网站前端界面，但是后端……它没有后端，跟QMK配置网站又是不一样的东东。这次笔者做WOODS40主要时间都耗在开发固件上了。其实有很多现成的开源方案可用，有线的，蓝牙双模的都有，基本不用改什么，还可以更早把成品拿出来。但对这些方案笔者都有不满足的地方，还是选择了一条艰难的道路，决定按自己的意愿开发固件和硬件。期间踩坑无数，也作废了N多物料。目前固件也算不上十分完善，比如还没有加上宏功能。这样一些锦上添花的功能以后也好加，一般使用还是没问题的。

蓝牙有线双模

之前提到，笔者对无线是刚需。由于不玩用有线键盘才能玩的好的游戏，所以有线对我来说就是刷机和偶尔进BIOS用用。因此平时基本都是无线状态下使用。无线的话续航是一个重要的性能指标。笔者购入的那款无线键盘，续航时间不太令我满意。于是笔者运用中学物理课上的知识，把电流表串到电池电极上，测试看了一下。这款键盘平时正常使用时电流是30多mA，休眠时是700多uA。

用同样的方法，笔者测试了一下WOODS40。如视频所示，一般情况下是30-60uA左右！间或跳到一百多uA。竟然跟前者差了几个数量级！WOODS40休眠时电流小于2uA，同样跟前者有数量级上的巨大差距。相比较网上在售的某款无线键盘，提到优点是超低功耗，工作电流400uA……看来WOODS40的续航性能不成问题了。

虽然WOODS40比较省电了，但笔者还是想尽量配上更大容量的电池，这需要与把整体做薄这个目标做个平衡。笔者试了几款电池，目前选用的是3*46*113mm*2000mAh。WOODS40采用了单主控方案，这也是耗电如此之小的原因之一。支持蓝牙5.0，可以配对5个设备。设备切换键也是可以自定义的，可以为5个设备分别设定对应的按键，想切到哪个设备就按哪个键。但配对状态指示灯没有做成自定义的。1-5数字键下面的指示灯分别指示设备1-5的连接状态，配对时亮起，连接后关闭。

结语

这是笔者第一次DIY键盘，入不了高玩大佬们的法眼，还请各位看官轻喷。它是在有限资源下的一次尝试，还有很多地方自己能接受但不满足，它还会继续进化。我想它也为键盘客制化增添了新的玩法，多了一种选择。笔者为WOODS40设计的标志中，将OO变形成无限符号∞，也是寓意开启无限可能。

矮轴客制化来了！So,what’s the NEXT?
