小编注：此篇文章来自#原创新人#活动，成功参与活动将获得额外50金币奖励。之前发文《生命在于折腾——小睿私人云（芝杜睿）更换外壳、改造散热手记》，文末提到，跟着@阿文菌 上了119元 WIN10小主板的车，惦记着也给买套“房子”（加个外壳）、安上“空调”（改造散热）
，但一直没有腾出手来，前几天终于有点空闲，于是有了这篇文章。
首先声明，本人非技术党，有些东西都是边学边摸索（没办法，已过不惑之年，学啥都慢
），所以文中有些内容不一定正确，水平也比较low，大家不要笑话就好。
先来晒下开支：
主板：119元+10元运费=129元
亚克力外壳 14元
胶棒天线 7.7元， 用了天猫618红包 实付0元
风扇散热、按钮开关之类的，用的都是拆机的旧件 0元
铜柱、螺丝用的都是上次剩下的 0元
总投入：143元
一、主板简介

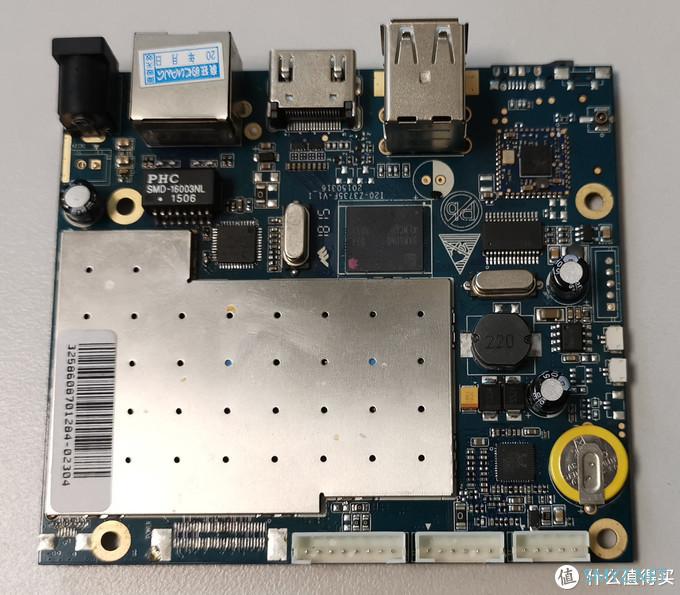

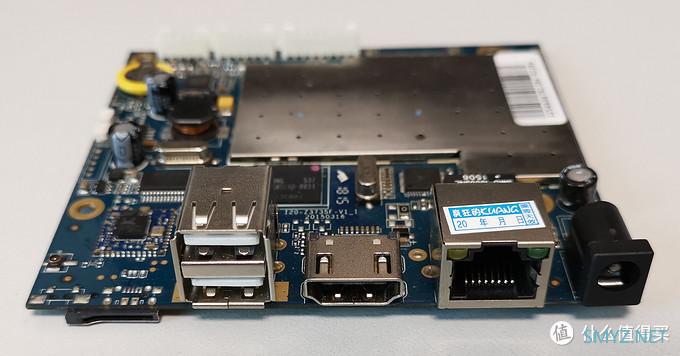

这块主板，来自于 pipo品铂X7s原装主板，非常精致小巧，Z3736F的处理器，2G+64G存储
接口包含12V供电（接口是5.5*2.5mm）、百兆有线网口、HDMI、双USB2.0，TF卡槽，板载WIFI和蓝牙，原生WIN 10家庭版系统，后期可自己安装其他版本，还可以刷linux系统和安卓双系统。

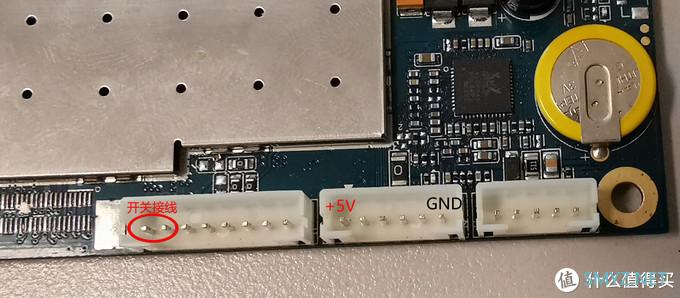

主板前面有一排3组插槽，能用上的主要是左侧2组
可以按图中标示接开关线和风扇。

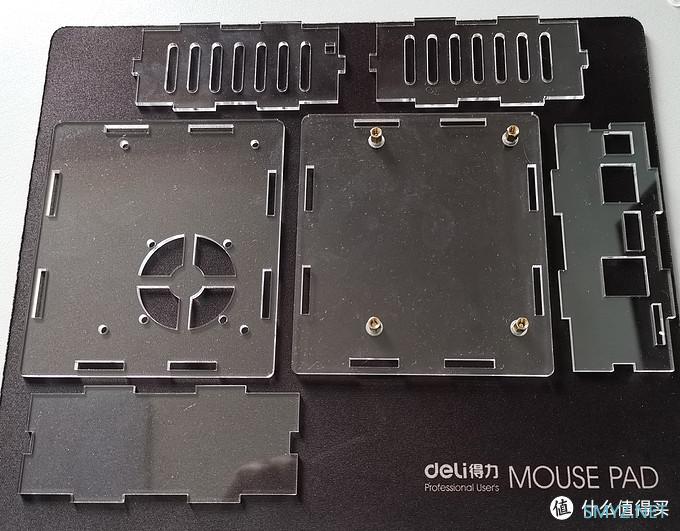

二、外壳

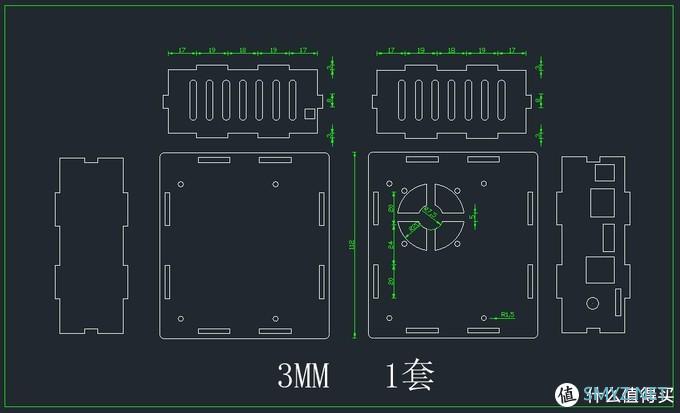

整个过程中，最麻烦的是外壳制图，上文说过，之前从未接触过CAD，完全是一点一点摸索，使用之前芝杜睿的外壳图纸更改，相关的尺寸数据都是用游标卡尺手工测量，相对距离怕找不准，就画辅助线，定位后再删除
。感觉差不多改完之后，因为没有绘图仪，就用打印机打印到白纸上，再校对位置。因为时间不多，改了2稿就发给店家制作了，收货后，除了上、下盖一条边缘没处理好，孔位还算准确吧
，凑合能用。
除了电源、网口、HDMI、USB以外，又给TF卡槽开了个口；同时，在侧板上给开机按钮开关开了一个孔。
放上图纸链接，有需要的值友可以自行下载
提取码：9cxg
新版图纸上增加了外置天线开孔，并将电源开关开孔进行了放大。
三、散热改造
主板自身没有散热器，只是利用处理器外面的金属屏蔽罩辅助散热，开机后稍有操作温度就会迅速拉升，很容易因为过热死机，所以必须进行改造。
最初尝试只加装散热片进行被动散热。

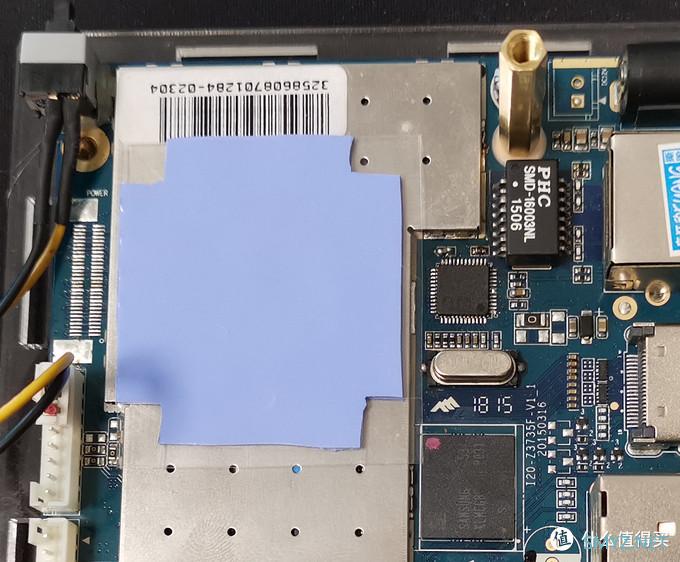

首先剪裁合适大小的散热硅胶垫，贴在屏蔽罩上，并去掉四角
板子上没有固定散热器的孔位，硅胶垫剪掉四角，便于用热熔胶固定散热片。

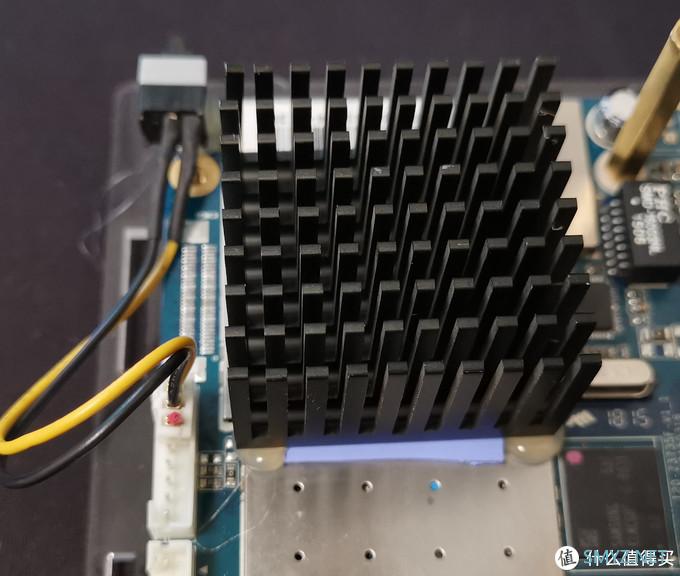

然后将散热片粘在硅胶垫上

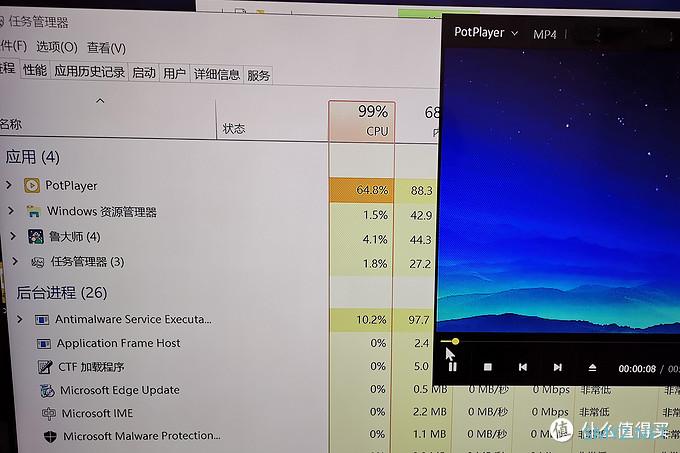

开机，系统是WIN 10 企业版 LTSC 2019，用PotPlayer播放一段视频，CPU占用瞬间到了99-100%，

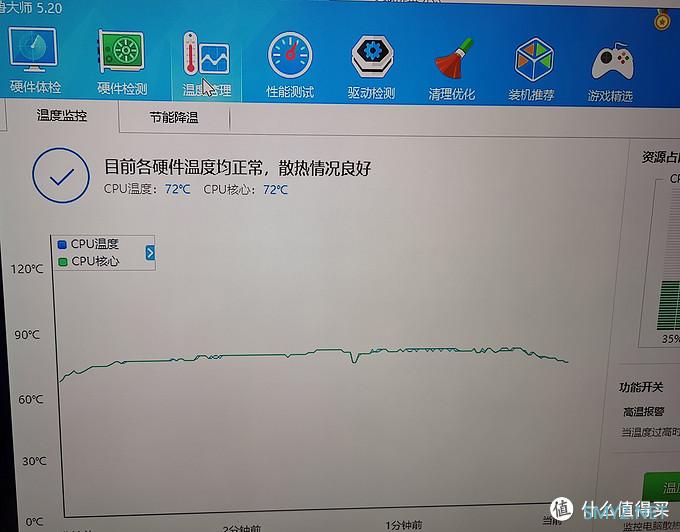

室温25度情况下，鲁大娘温度检测到了75度
拍照时视频已经关闭，温度降了3度
拍照时视频已经关闭，温度降了3度

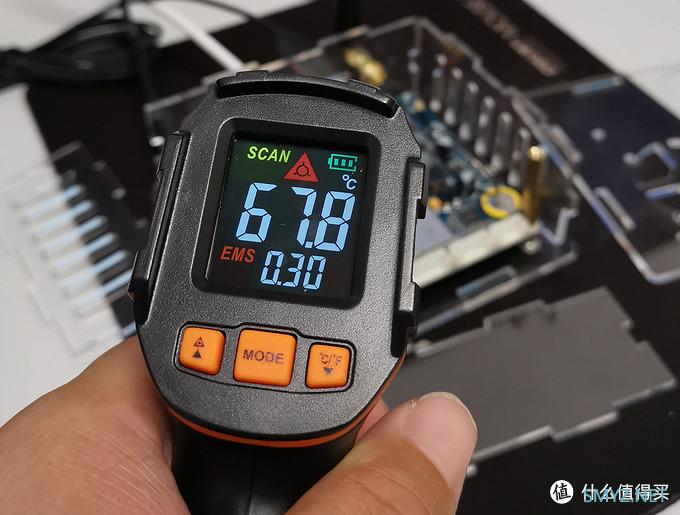

使用红外测温枪显示67.8度
感觉被动散热有点压不住。

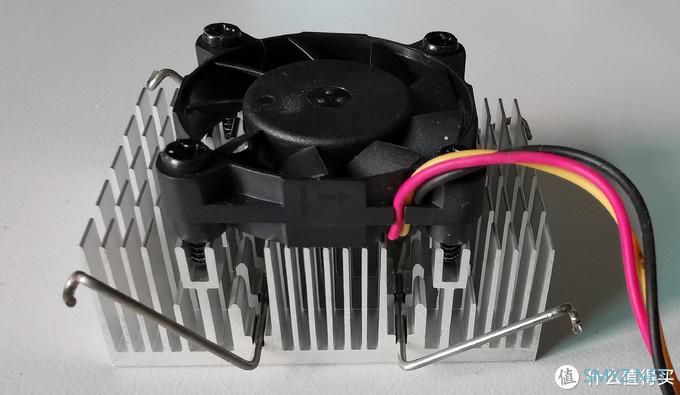

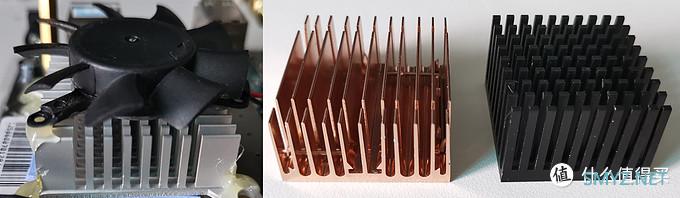

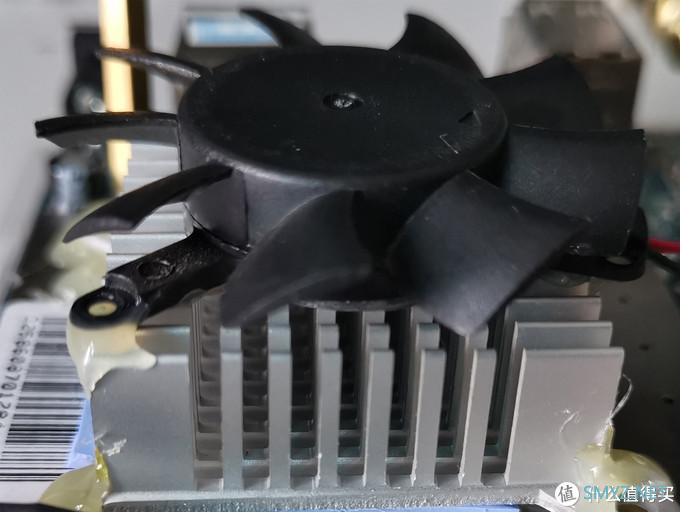

还是像芝杜睿一样风扇加散热片吧。找到1个带风扇的散热器，
底部尺寸很合适，但是超高了（外壳先到的），只好自己又组合了一套（热熔胶大法）
请忽略那些多余的胶
请忽略那些多余的胶
期间还因为风扇电流的问题，换过2个风扇【12V风扇接5V电压，电流（功率）小的转不动】。

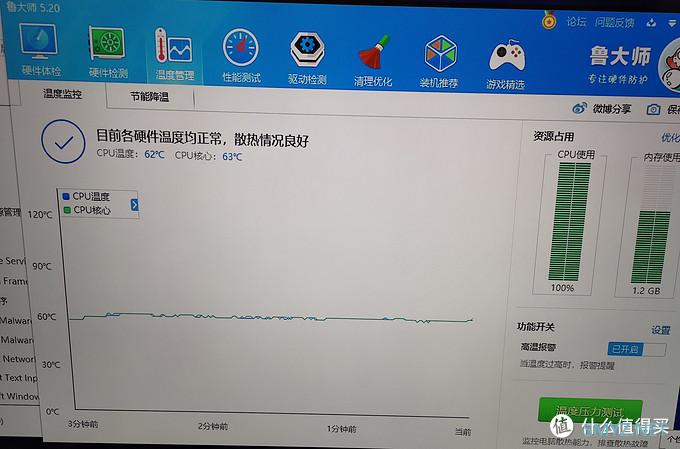

再次测温，降到了63度
效果比较明显。
四、天线

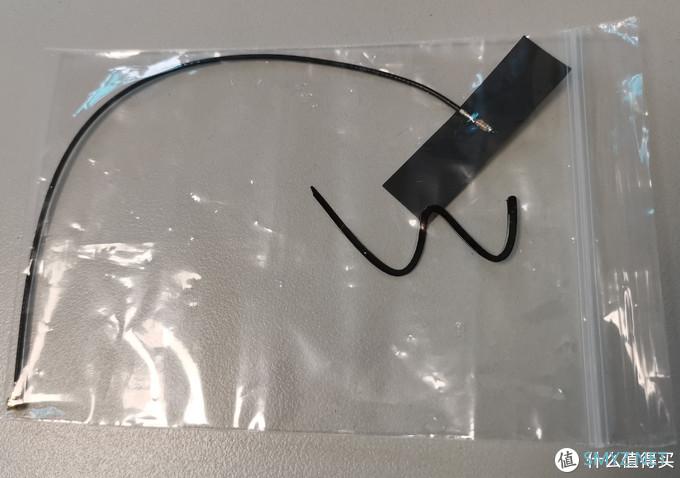

最初是想用下图中的贴片天线的

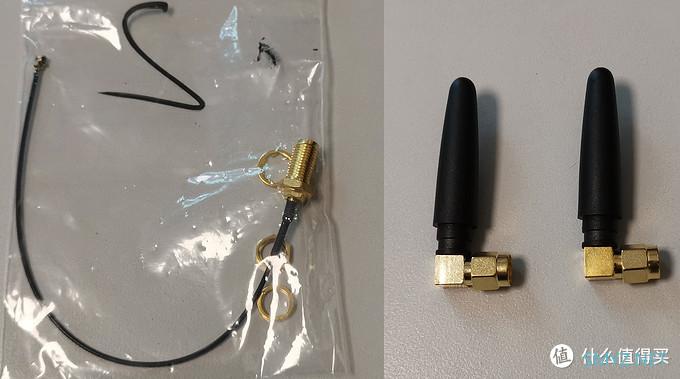

但感觉这个贴在外壳上会比较丑，塞在主板下面也比较别扭，最后选择了ipex转sma线+2.5db胶棒天线
很小巧，信号也还不错。需要在外壳上开个孔安装。
五、加装电源开关

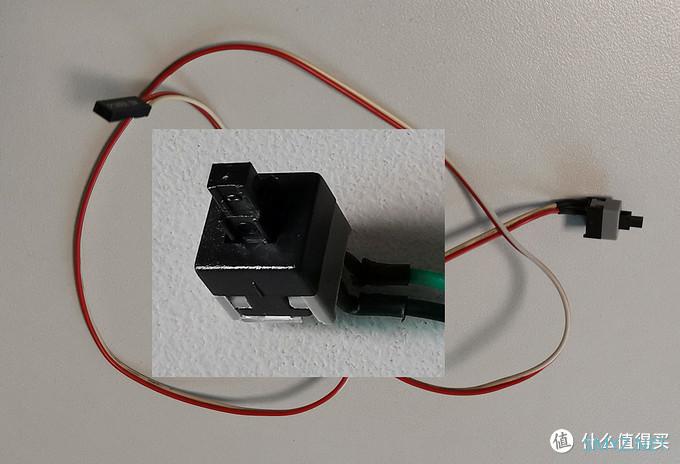

主板上没有电源按钮，虽然可以在BIOS中设置加电自启，但来回插拔电源还是比较麻烦，加个开关还是很有必要的。从旧机箱上拆下电源或重启开关

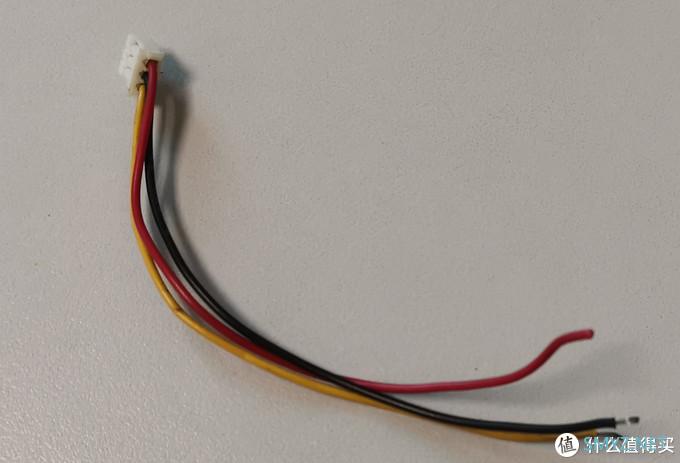

发现插针间距是2.54mm，而小主板的插针间距是2mm，需要改造。找来个2mm间距风扇电源插头（我找到的是3线的，剪掉1根），
留下合适长度，重新焊接在开关上，记得焊接前套上热缩管，焊接后再把热缩管加热（火烧
）套牢。

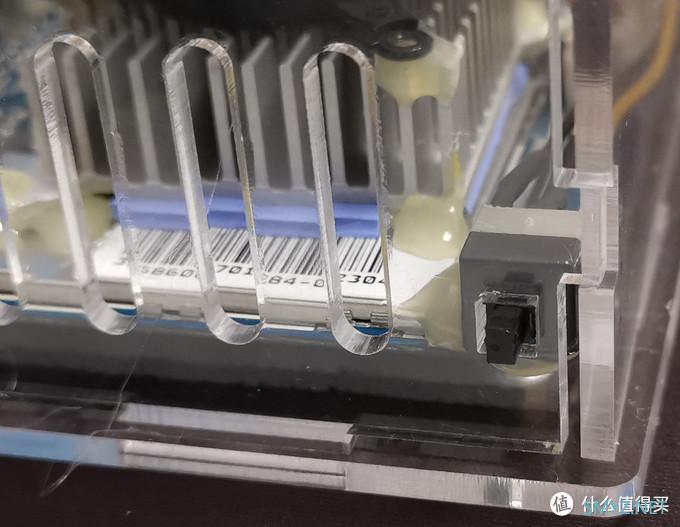

没想到太好的固定方法，只好又请出热熔胶枪
。因为事先在侧板上留了开孔，对准、粘牢就行了。
我在这里出了个状况，外壳开孔完全和开关凸出来的部分贴合，而热熔胶又有弹性不能完全固定死，会导致开关按下去后因为和外壳摩擦弹不出来。新版的图纸我把开孔长宽都放大了2mm，应该能有改善吧，或者干脆把开关往里粘一点，需要开机的时候用牙签之类的捅一下

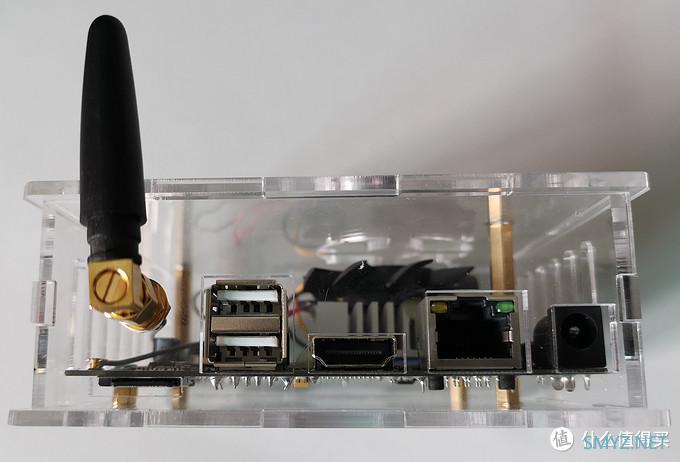

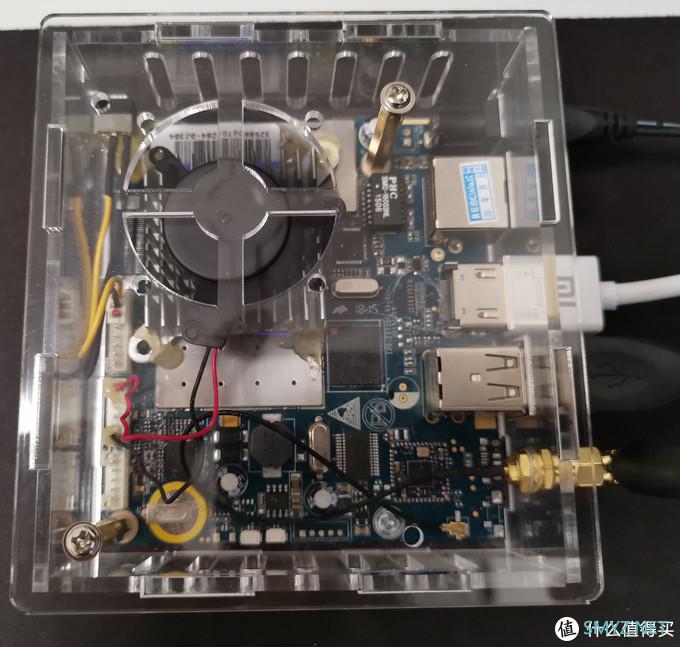

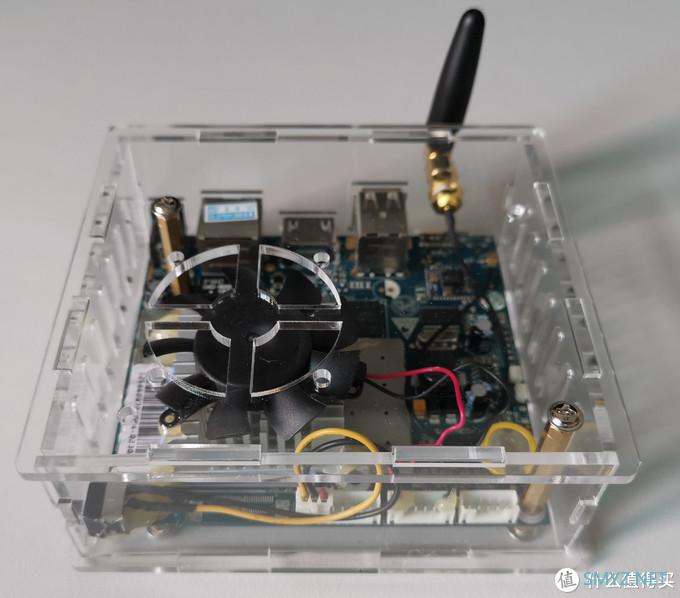

至此，折腾完毕，最后成品：

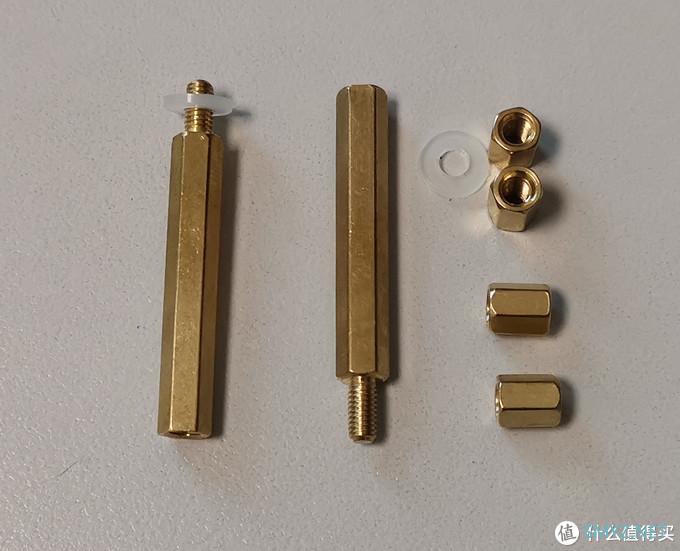

30mm铜柱只剩2根了
30mm铜柱只剩2根了
总结

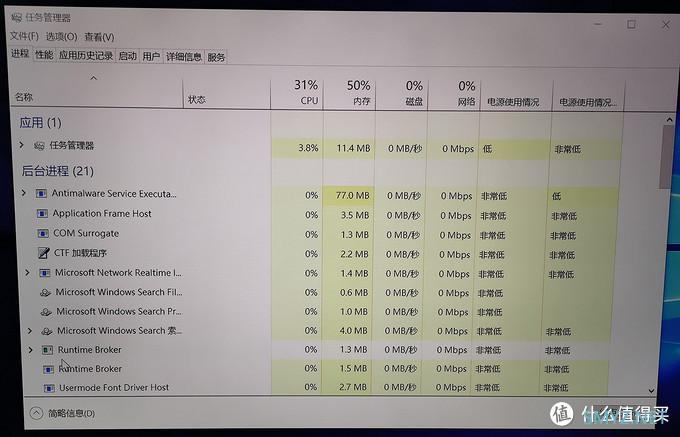

1.这块小板确实精致，但性能也确实太弱。2G内存，只能跑32位系统，开机CPU和内存占用就基本到了30%和50%，播放576P视频就会满载，播放1080P视频卡顿严重，无法观看。

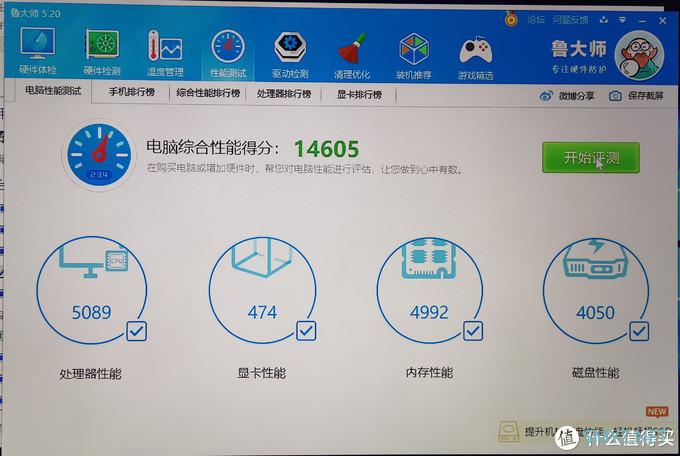

鲁大娘跑分14605分，显卡测试卡了一会，直接跳过去了
估计只能用于简单文字处理；

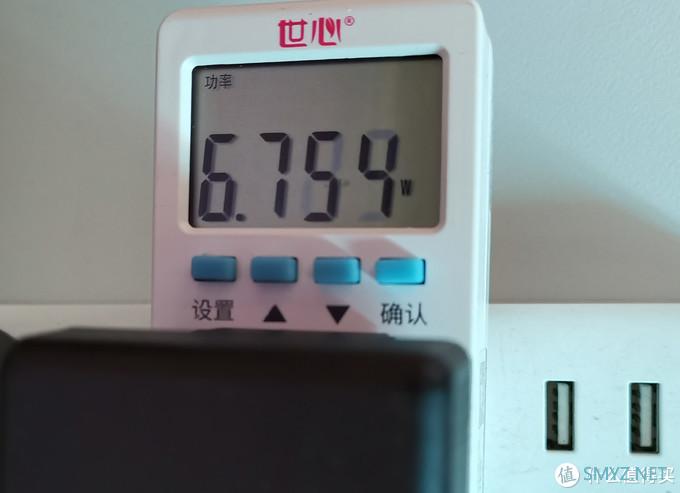

同时，功耗非常低，满载不到7W，
又支持WIN 10，非常适合作为WIN系统下的下载机使用。
2.散热比较差，如果只靠屏蔽罩，基本无法使用。
3.板载百兆网卡和USB2.0接口，可玩性较差。
另有几点疑问，请大神指点
1.插入TF卡无法识别。设备管理器可以看到SD卡适配器，但资源管理器和硬盘管理中没有显示。
2.没有声音输出。提示“未安装任何音频输出设备”，设备管理器未识别音频设备，主板扩展插座未用，HDMI音频无输出。
所有驱动都已经打上，设备管理器中没有叹号，鲁大师驱动管理也没有发现无驱动硬件。
