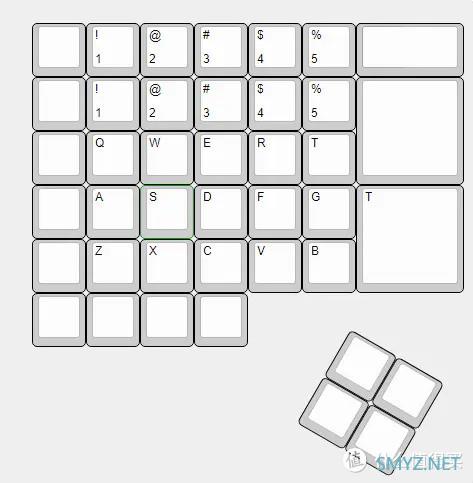

本文来自值得买首届#装机大师赛#征稿活动。值得买帮你打造的定制化DIY装机工具已上线，来用它打造你的那台“神机”呗。各路装机大神还可以参与小小值特制挑战任务，摘取官方认证装机大师称号，赢取海盗船旗舰850W旗舰电源大奖。>点击这里查看详情<某日，某鱼上有键友发来消息，问我能不能做这样配列的键盘，随之发来一张他自己画的配列图，是类似Ergo的一种配列，两个大方块键做成大旋钮。
做当然能做了，哈哈
搞起！
要求的功能就是，按键、旋钮、RGB、热插拔。至于PCB，考虑到价格因素，只做一个的话，还是别考虑了……（主要我也不会画PCB……）
找老哥要来他这个配列的JOSN文件，他也是在keyboard-layout-editor.com上编辑的，所以直接就可以拿来用了！懂行的老哥就是招人喜欢！哈哈哈
过程跟之前编辑QMK固件的过程没什么区别。大概说下流程，具体过程可以看看我以前发的那些帖子。

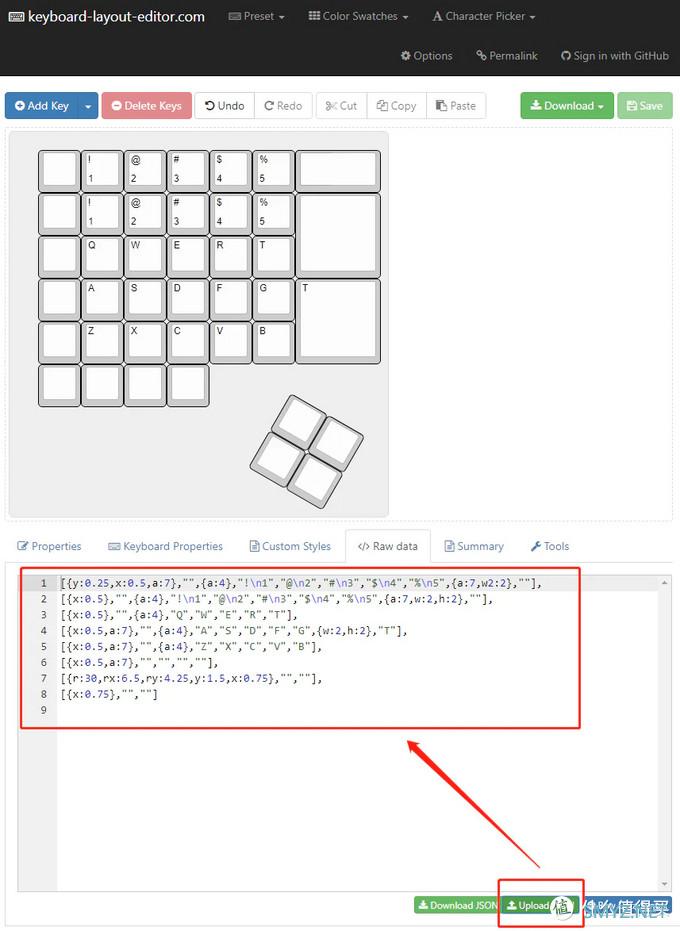

把老哥传过来的JOSN文件上传，然后复制键位代码。

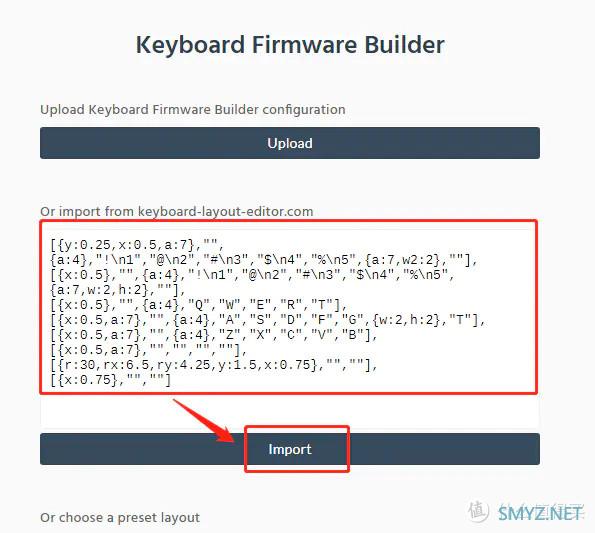

然后粘贴到https://kbfirmware.com/上，点击导入。

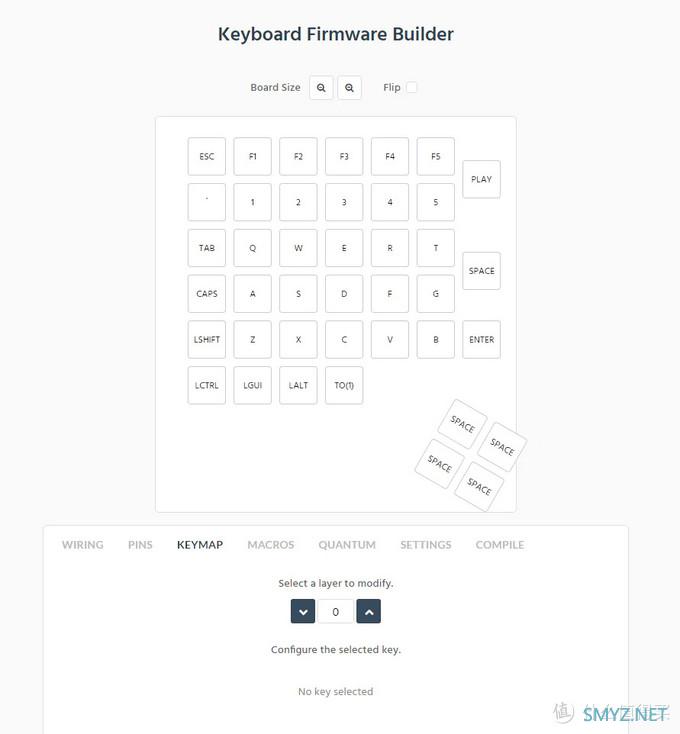

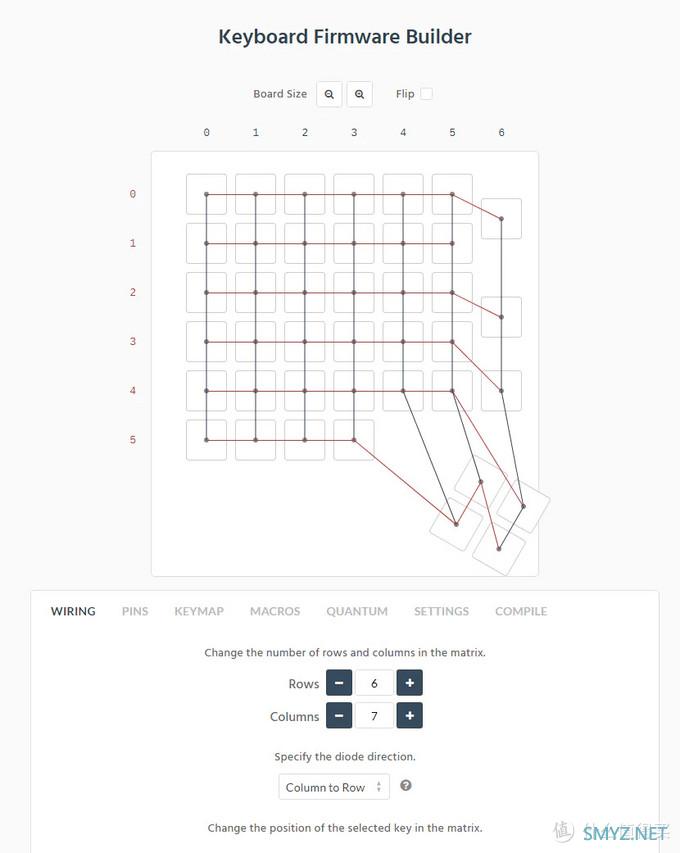

导入以后，网页计算的布线是8*8，自己调整了一下，6*7就可以满足要求了，节省了3个针脚。

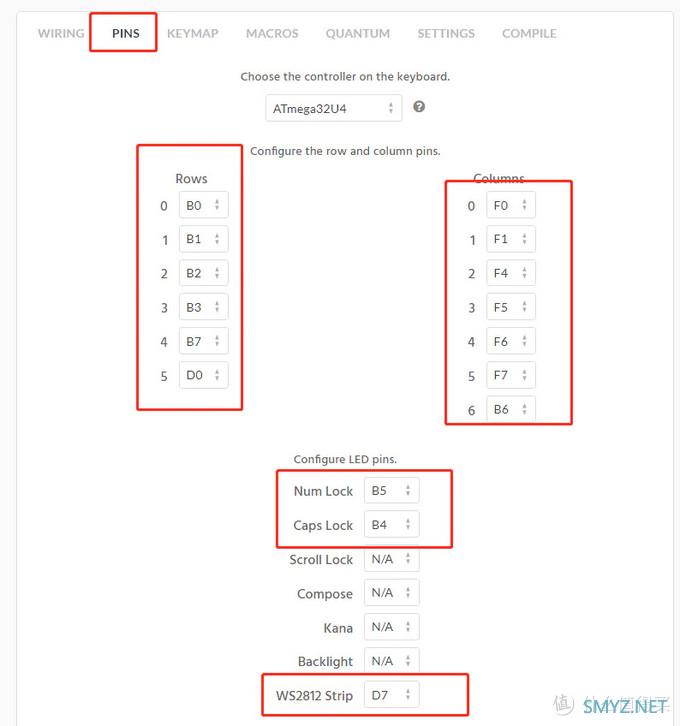

根据开发板的情况修改一下针脚，这里使用的是TEENSY 2.0开发板，虽然贵点，但是刷机方便啊！
键值大概写了下，后面老哥说要自己编辑按键，所以就不深究了。只是加了个键层用来修改RGB灯光。

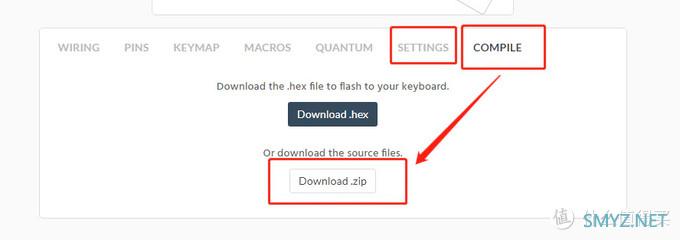

最后到SETTINGS上下载个JOSN留着备用。到COMPLIE下载个ZIP。

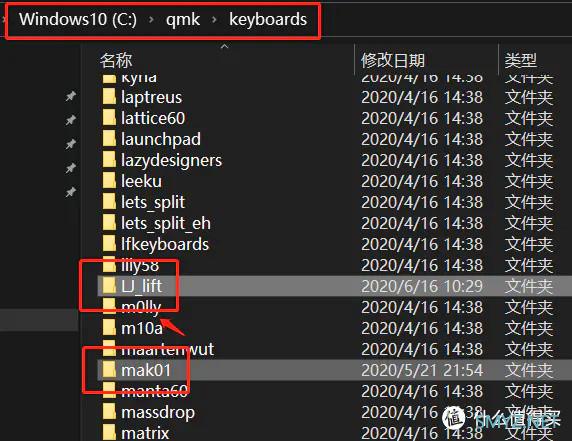

来到QMK中的键盘文件夹，复制MAK01文件夹，改名为甲方大爷的名字……别问我MAK01从哪里来……看之前的文章……

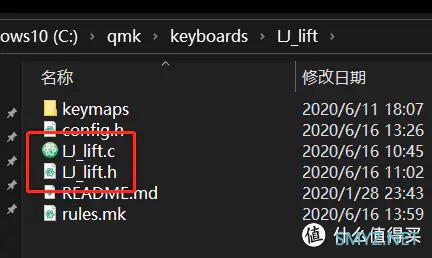

把LJ_lift中的两个名为MAK01的文件改下名字。

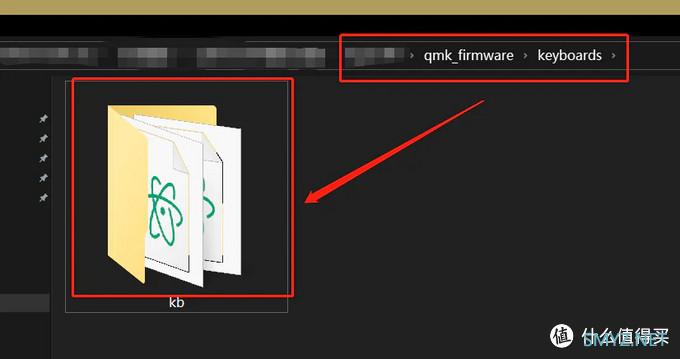

之前下载的那个ZIP解压缩后，会有一个KB文件夹。

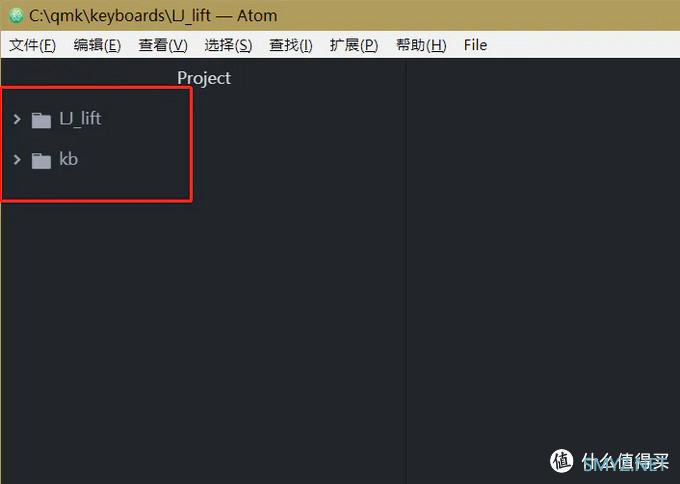

把KB文件夹和LJ_lift文件夹添加到ATOM中，方便编辑。

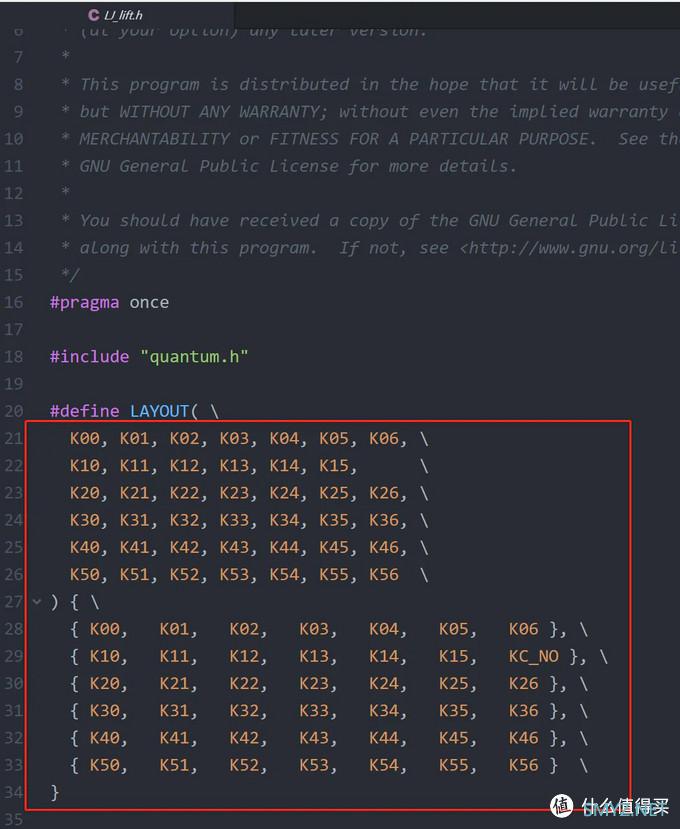

打开LJ_lift.h，从kb.h中复制键值过来，然后保存关闭。

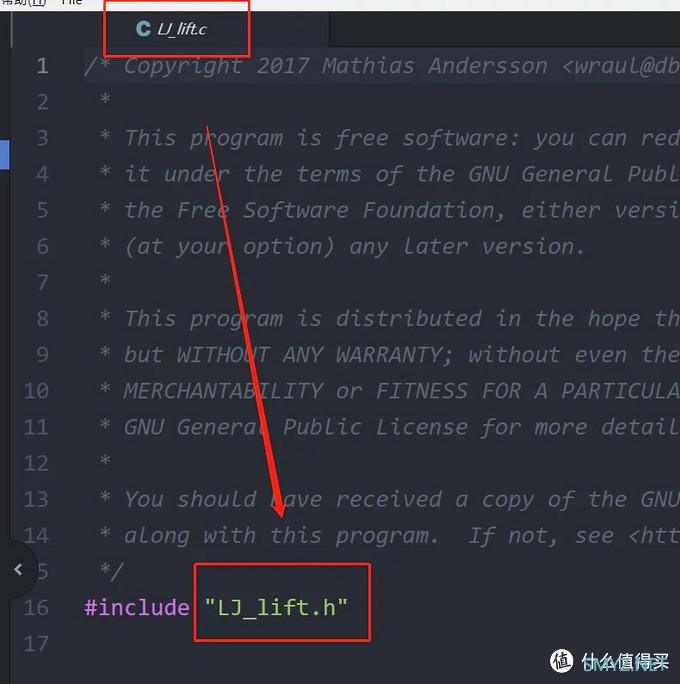

打开LJ_lift.c，修改里面的mak01.h为LJ_lift.h，保存关闭。

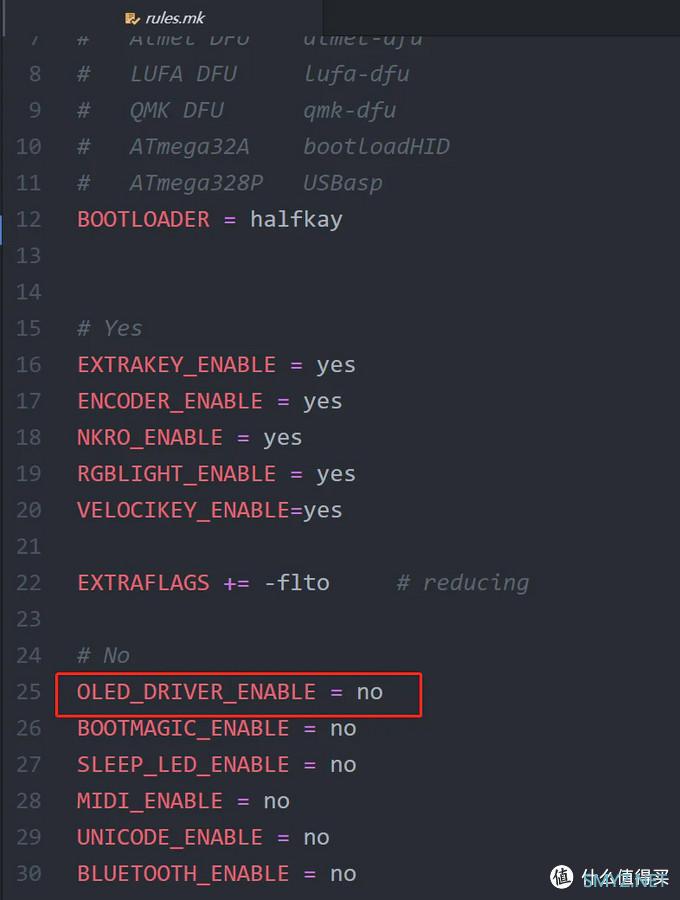

打开LJ_lift中的rules.mk，把关闭OLED功能。保存关闭。

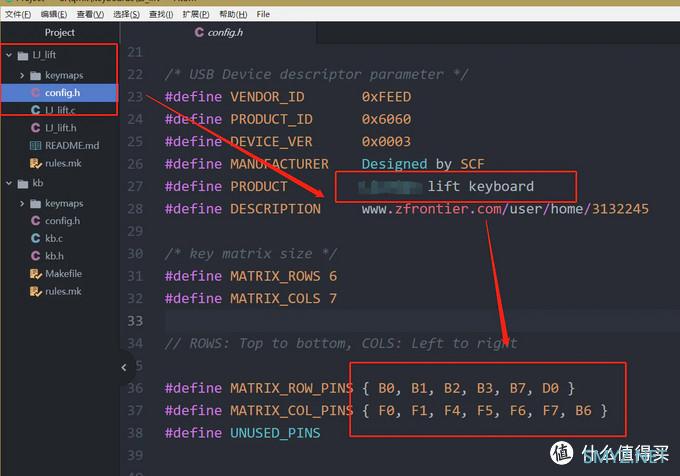

打开config.h，修改设备信息成甲方大爷的名字。把针脚设置从KB那边的同名文件中复制过来。

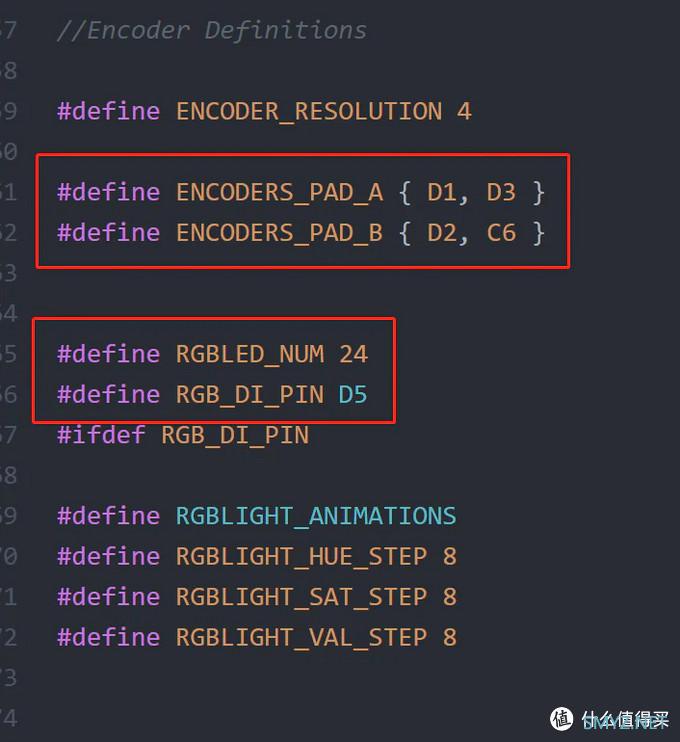

修改旋钮编码器代码，由于这次要做两个旋钮，所以编码与之前不太一样。QMK官网给出的示例有些容易让人无解（至少对于我这种小白来说，是这样……），查了不少资料以后才明白，要把两个编码器的A脚对应的两个针脚写到一起，然后两个B脚对应的针脚写到一起，如果是3个或者更多旋钮，也是依照这个规律，所有A脚写到一起，所有B脚写到一起。
根据实际使用的RGB数量修改数值。指定一个RGB信号针脚。
保存关闭。

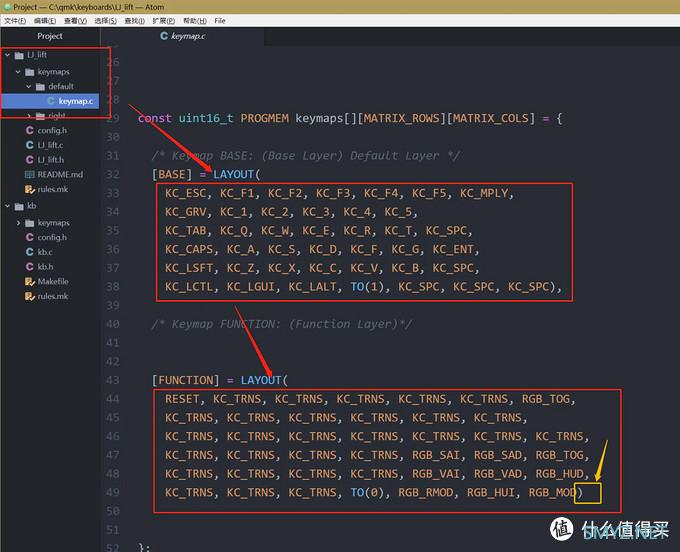

打开两个keymap.c，复制KB文件中的键值代码过来，只复制前两个键层的就好，第二个键层要注意，最后是没有逗号的。

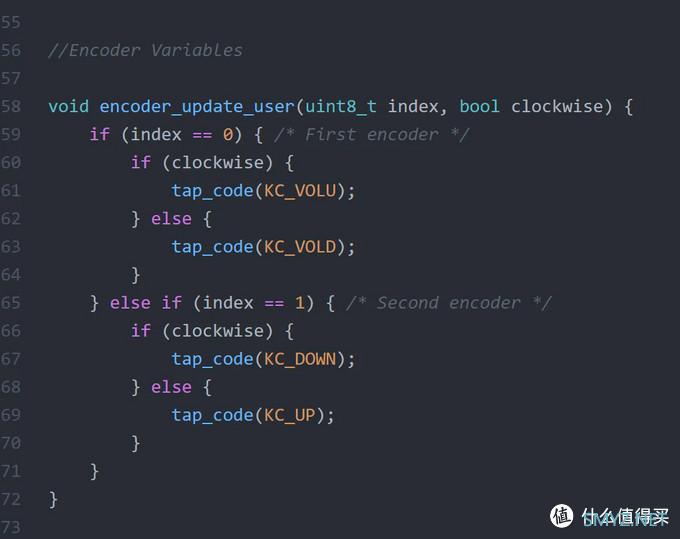

从QMK官网复制双旋钮的代码过来，根据需要修改一下键值。这里我先设置一个为音量，一个问上下键。

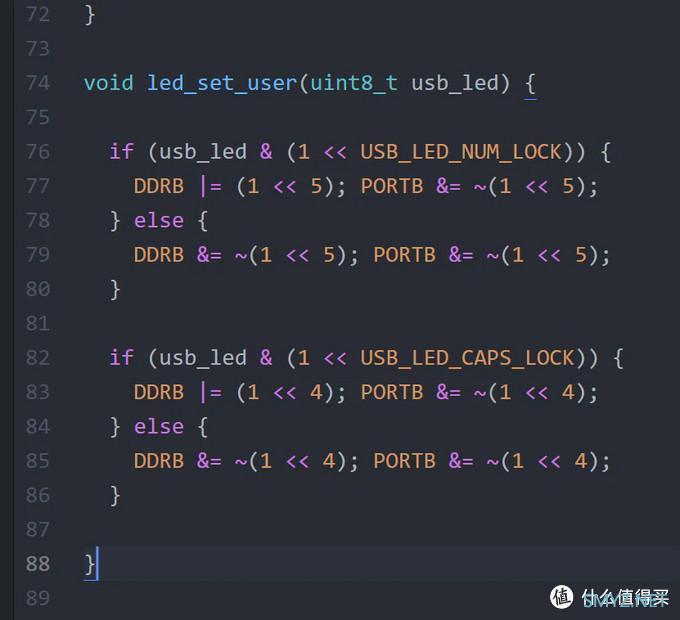

把KB那边的关于LED指示灯的代码复制过来。
保存关闭。
至此，固件代码编辑完成，很简单的感觉有木有！？真是越做越熟练了呐……

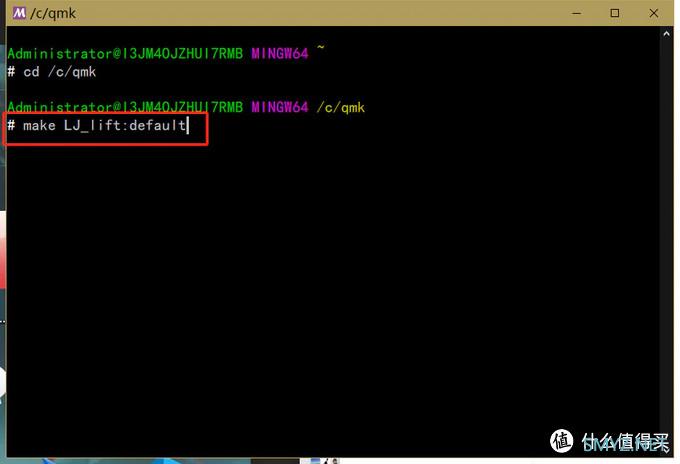

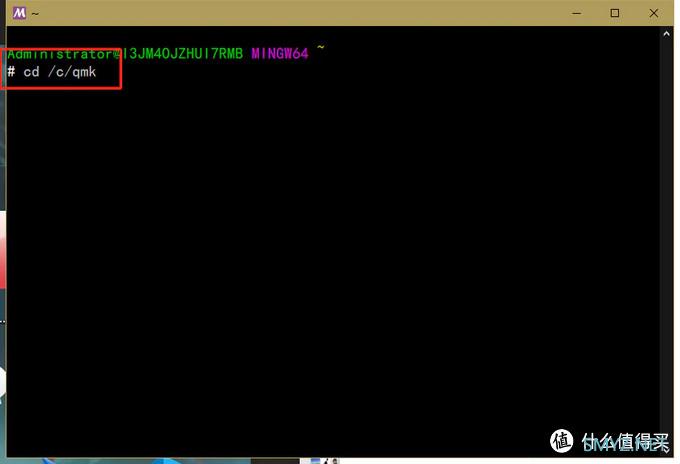

打开没啥意思2,，不是……打开MSYS2……输入图中那些字母，回车。
再输入图中那些字母，回车……
一大串绿绿的OK以后，固件就压好了。

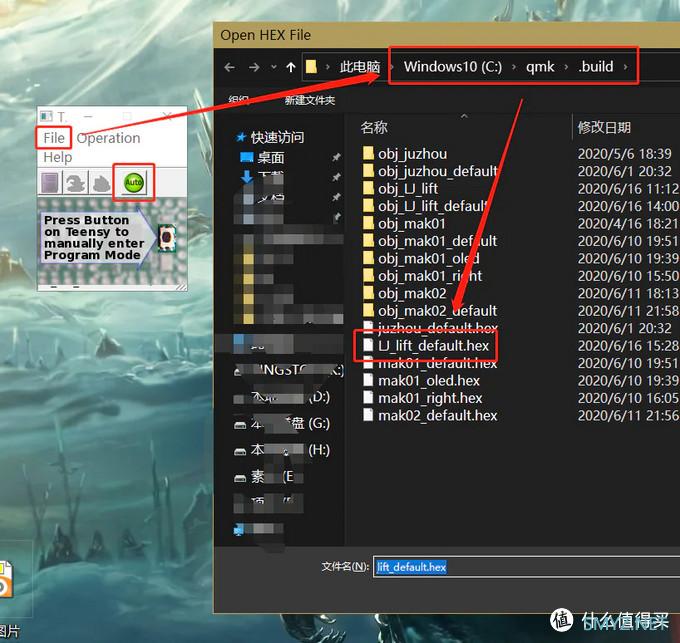

打开teensy刷写软件。
接上开发板，把软件界面上的AUTO按钮点亮，然后打开刚压缩好的固件文件，按一下开发板上的复位键，固件就自动刷入开发板了。这也是为什么使用TEENSY的原因……真的比QMK那个软件刷板子方便还稳定多了！！！
软件部分到此结束。

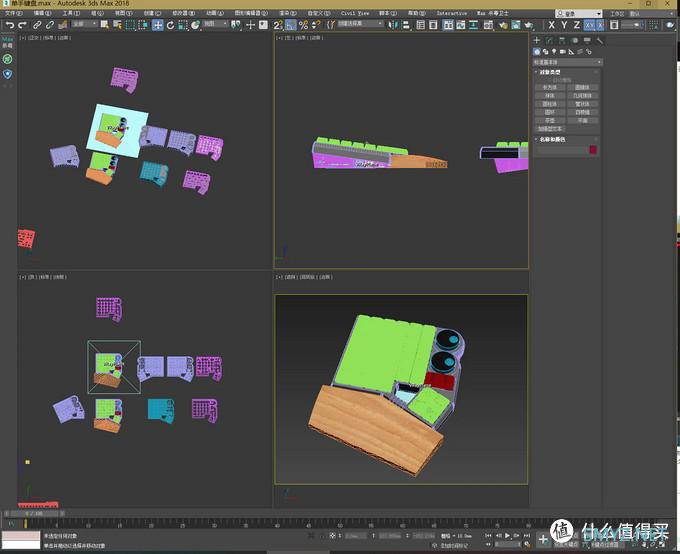

外壳的设计，使用3DS,MAX进行建模，软件教程需要自学了，用到的功能不是很多，咬咬牙的话，个把月应该能学的差不多吧……

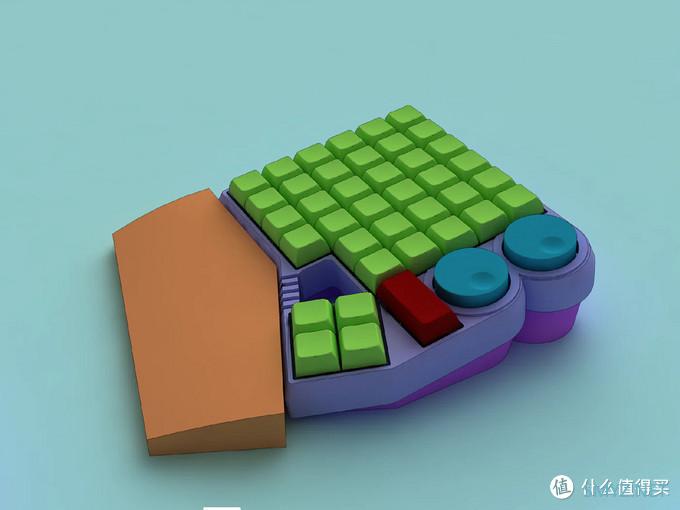

由于甲方大哥要求跟他现有的一个ERGO用的木质掌托配套，所以角度要根据木托的尺寸进行调整。
建模断断续续的，大概用了两天时间吧……主要是细节问题比较纠结，加上边做边设计，有些时候为了好看，还要推翻重来……
为了造型更好看，将之前旋钮的位置和2U按键的位置调整了一下。

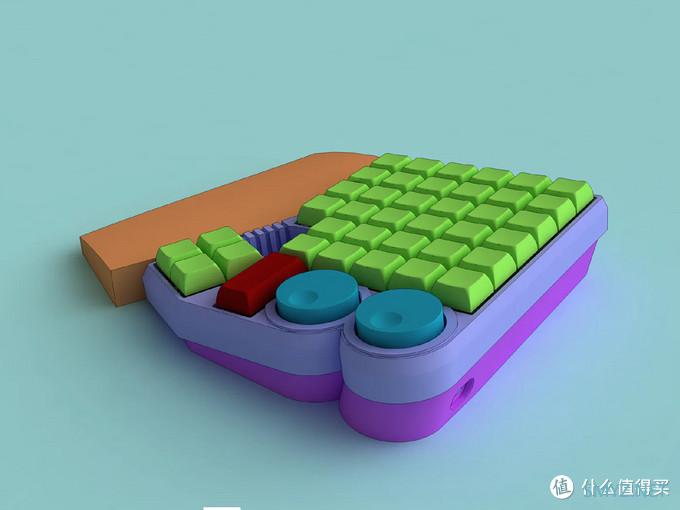

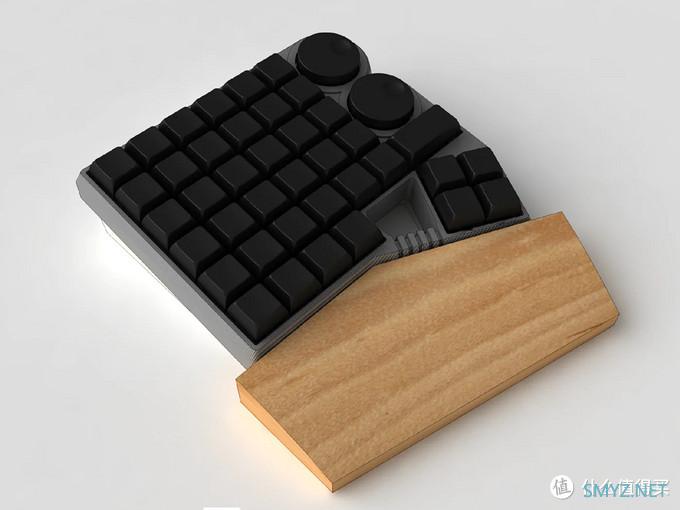

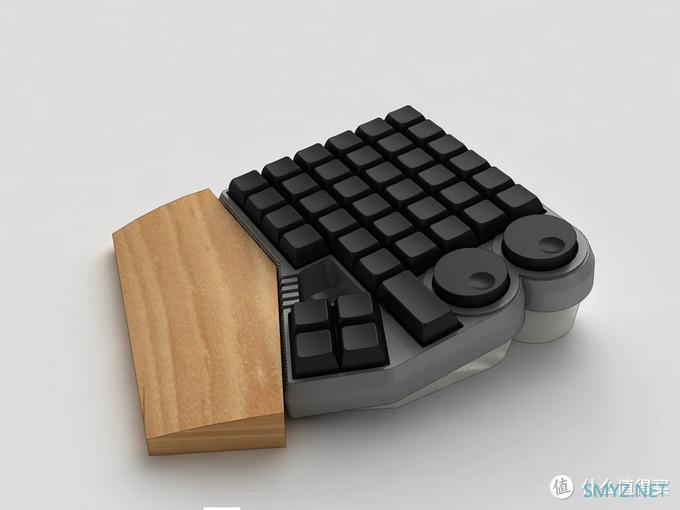

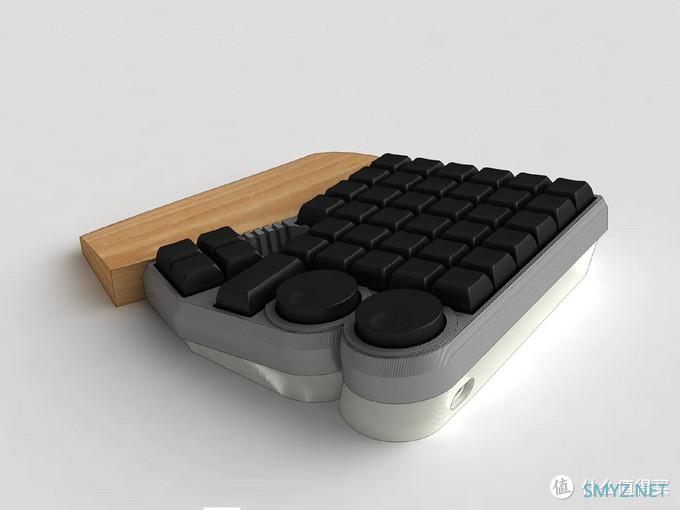

老哥要的配色是上盖银色，下盖半透白色。草草的渲染了几张效果图，大概看一下吧，毕竟不是为了卖图……
之前做那个小键盘的时候，总有买家问能不能热拔插，好吧……这次满足你们！！！拔吧！插吧！！

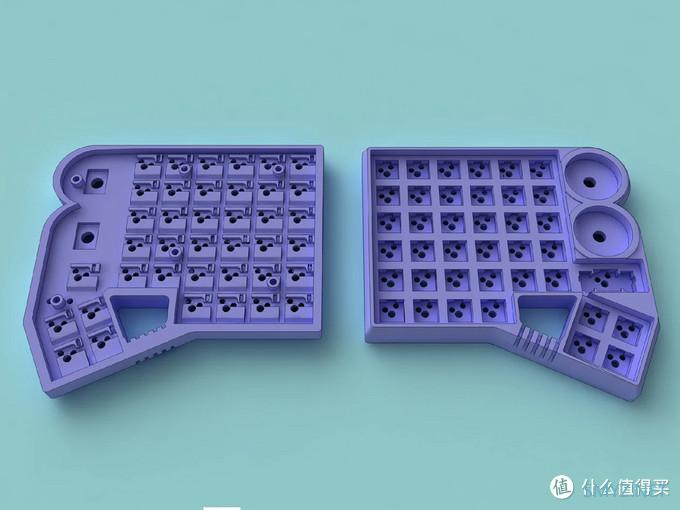

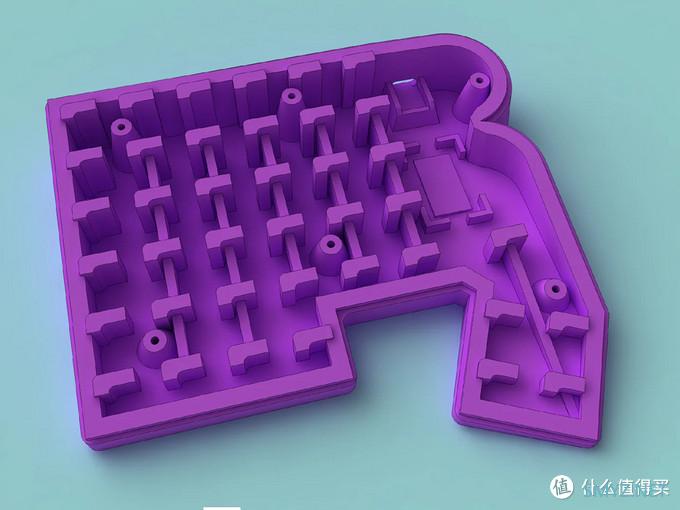

拔插件装到上盖，底壳做支撑，每一个拔插件都有独立的支撑，够硬了吧？
设计好之后，反复检查细节，确定无误以后，开始打印。上下盖打印各需要12小时左右。其实这都不算什么，拆支撑才是最痛苦的……没办法，自己建的模，跪着也要拆完！！！

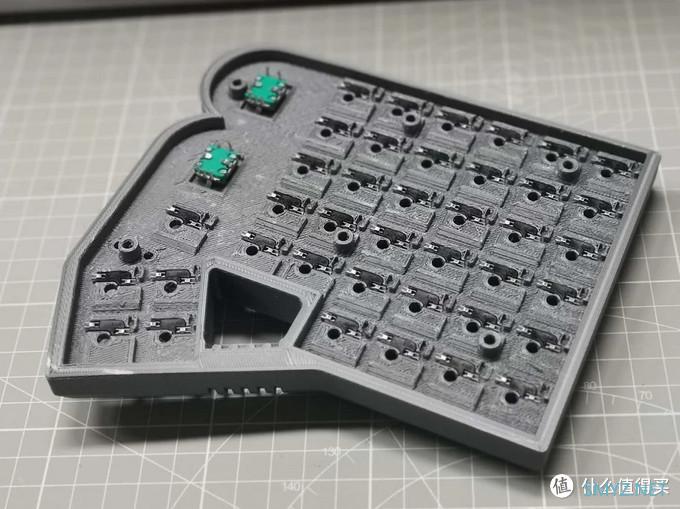

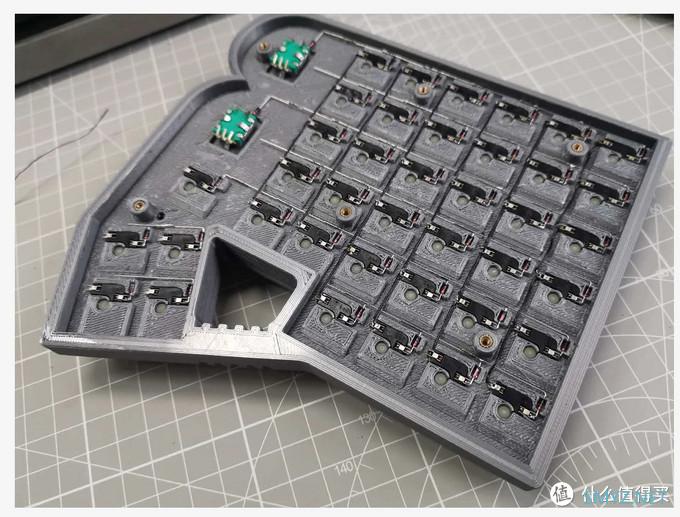

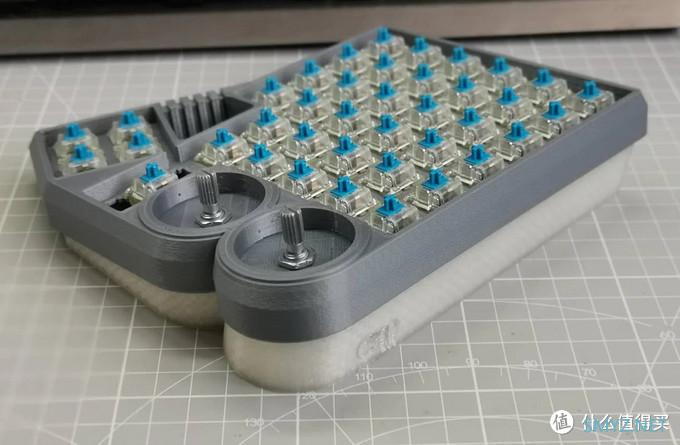

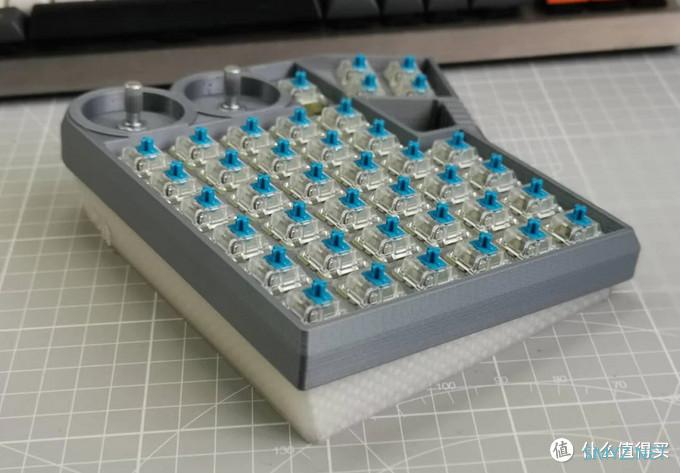

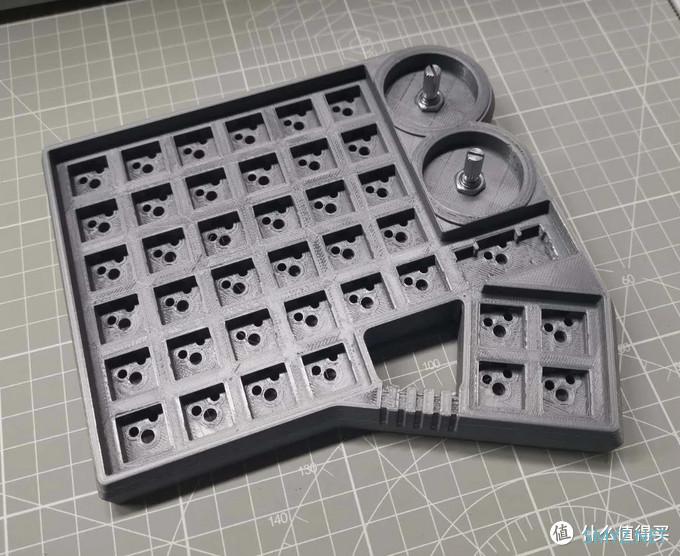

上盖，拆完支撑，装好热拔插座和旋钮编码器。

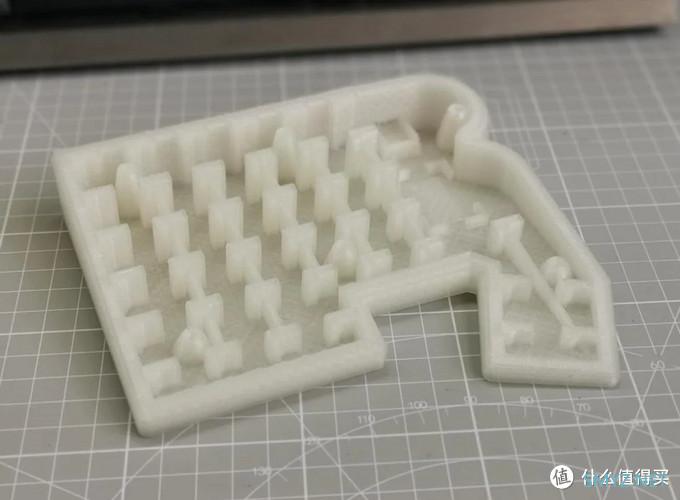

再经过一晚的奋战，底壳也打印好了。
双盖合一，还不错，严丝合缝。不用返工了。

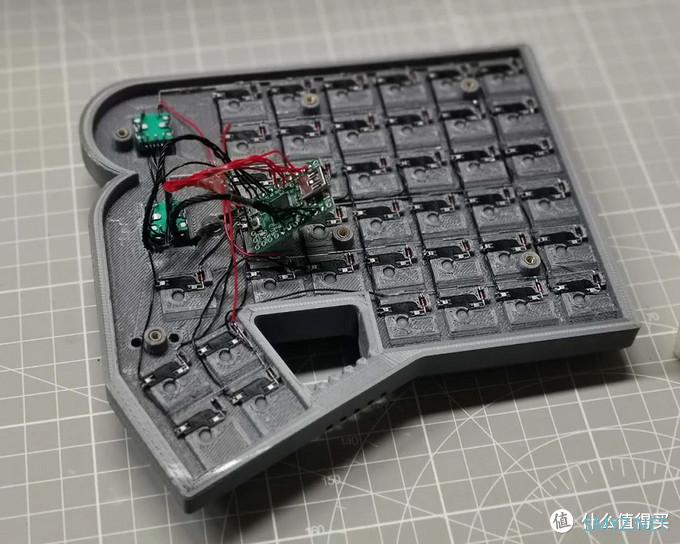

接下来当然就是喜闻乐见的飞线了。轴座和二极管都设计了专门的位置，所以飞起来还是挺方便的。

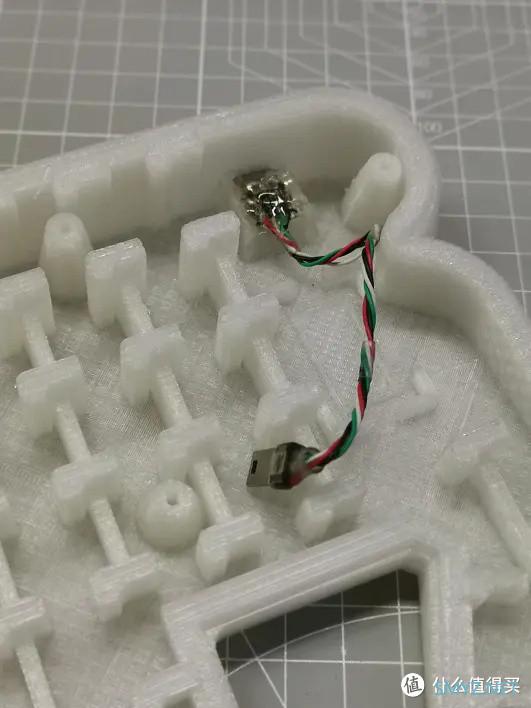

装上typeC插座。
接上主控。

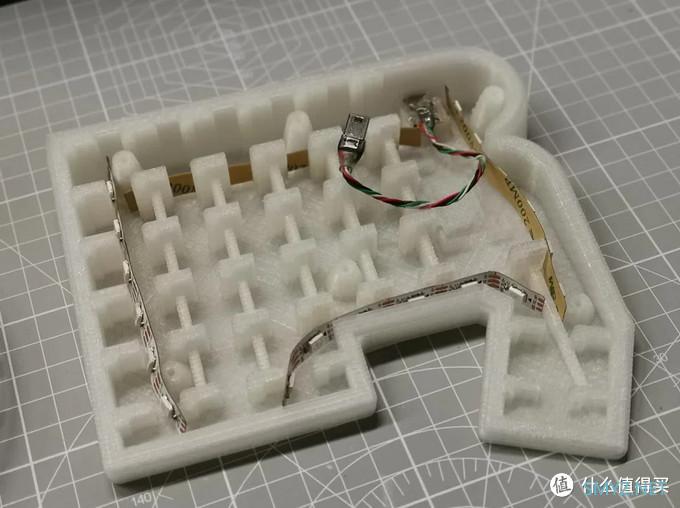

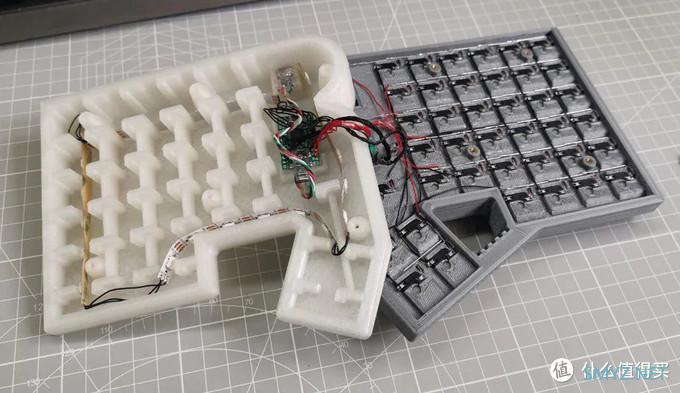

装上灯带。RGB灯带用WS2812B的。
然后把灯带接到主控上。

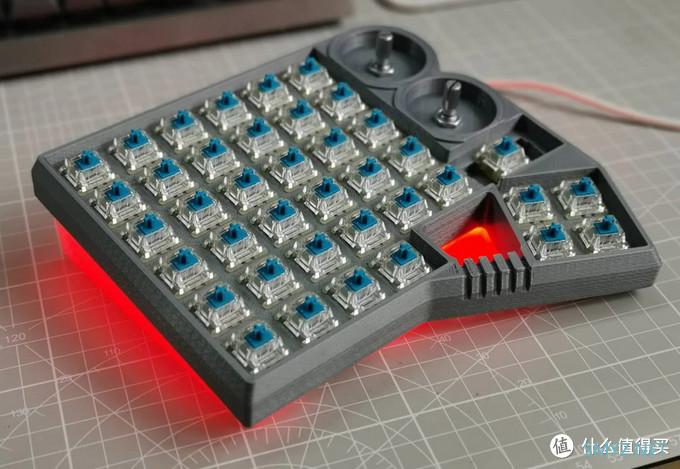

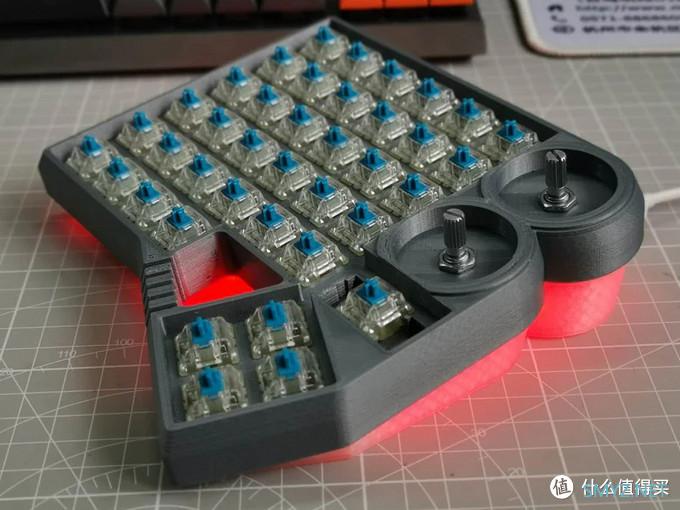

插上数据线，双手合十，默念一声：亮！
测试以后，都没有问题。
接下来要做的，就是等旋钮帽到货了………………

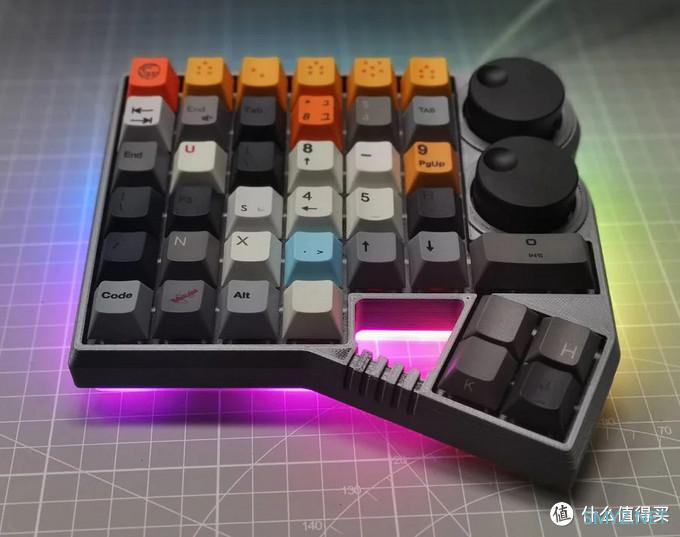

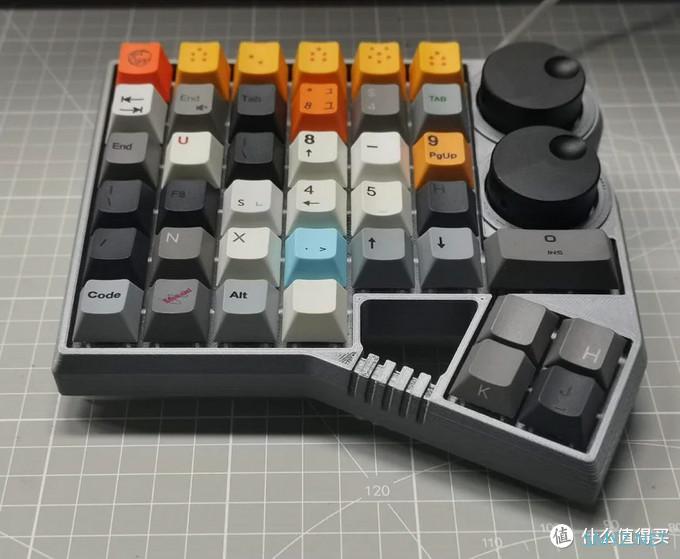

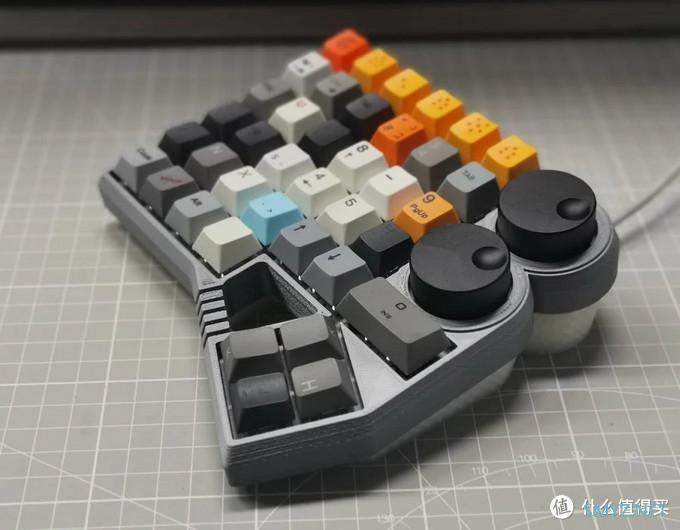

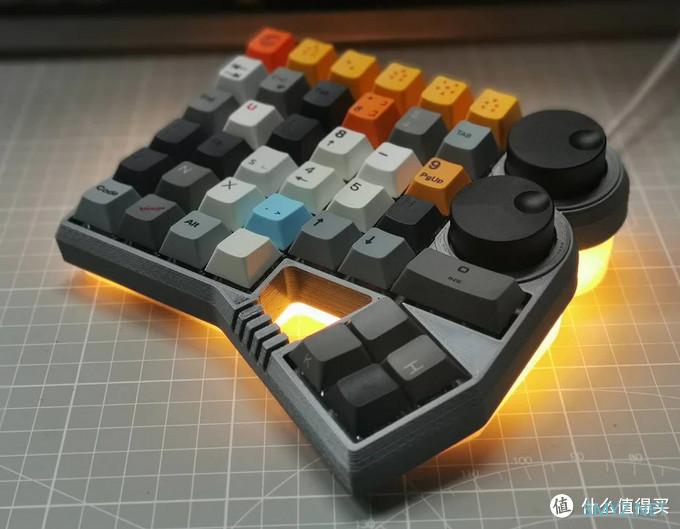

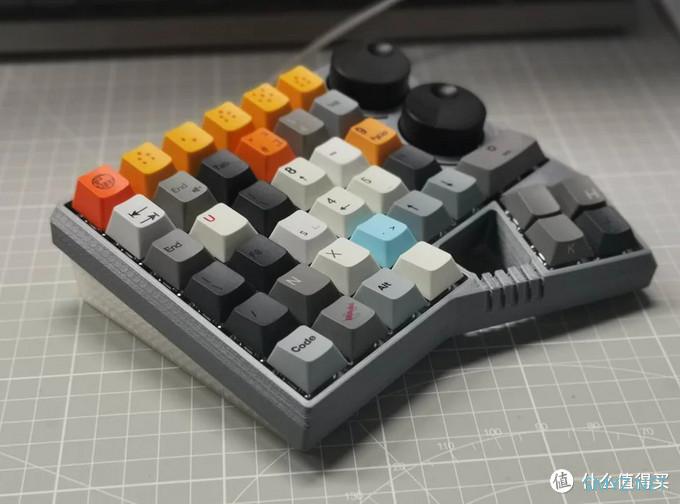

旋钮说到就到了，装上旋钮，随便找点键帽临时装上拍点完成图吧，请不要因此其实垃圾包用户……毕竟甲方大哥还等着我发货哪…………

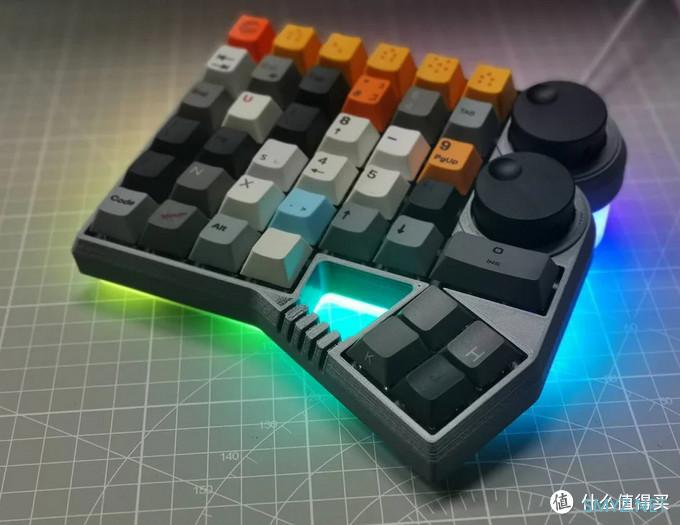

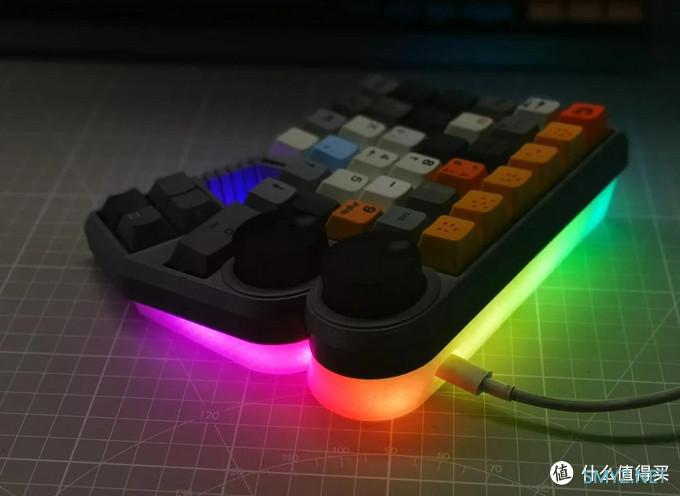

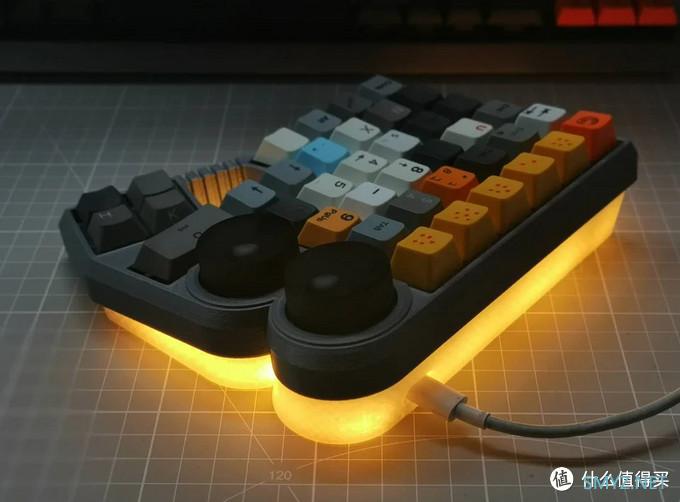

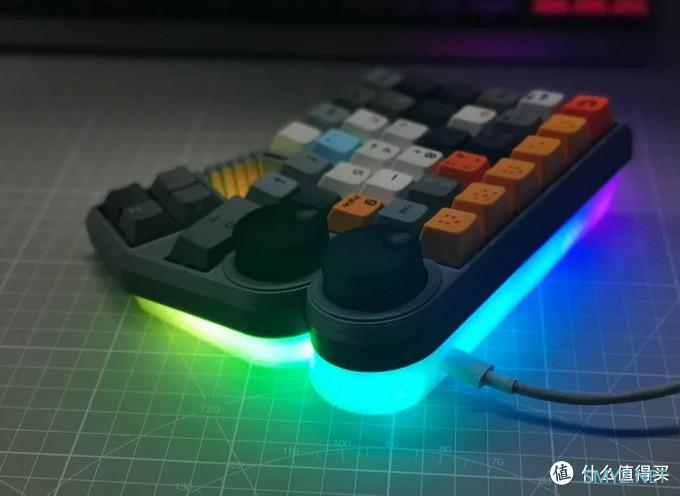

点亮灯光
就这样了，灯光效果在B站发了个视频，不过搞不懂怎么贴上来，有兴趣的妈友可以去B站搜：孙大圣他爹地应该就能看到了……
