AIMU H2510——外星人AW2518HF同款25寸0.3MS响应280hz电竞显示器
屏线：51-51pin（VBY）背光线:4p-6p
按键板：8P-6P 五按键

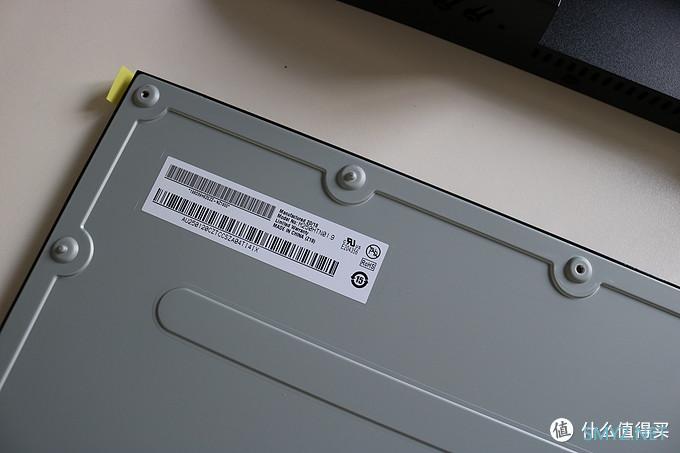

面板：友达快速液晶分子M250HTN01.9（FastIPS）
驱动板：RTD2795ut 专属蓝色驱动板 【带有智能OD，MPRT2.0 ，极致0.5ms响应速度 ，支持Freesync，Gsync】

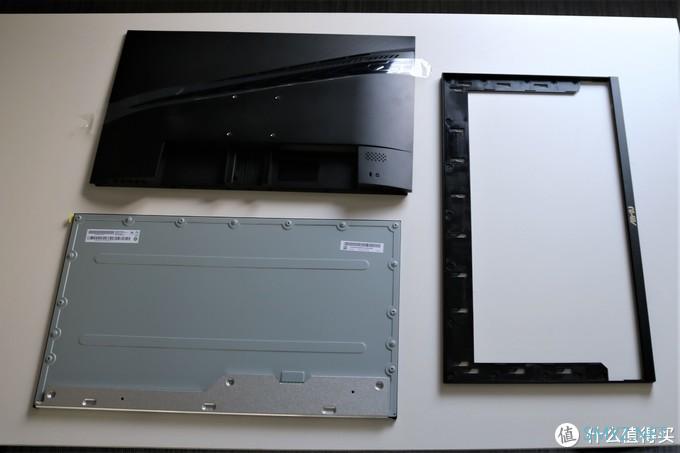

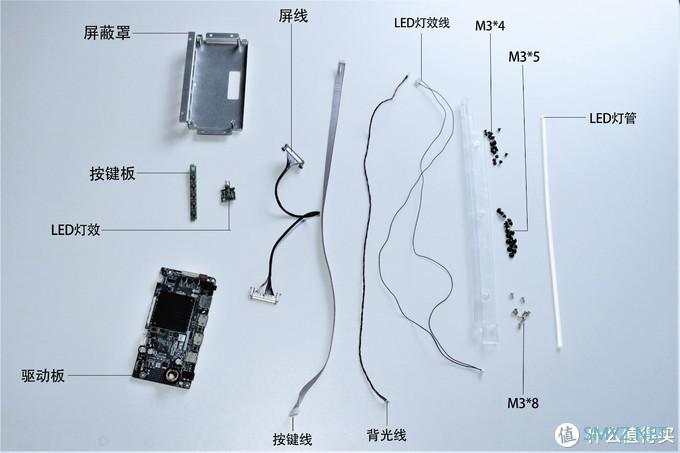

面板：友达快速液晶分子M250HTN01.9（FastIPS）/后壳/中框

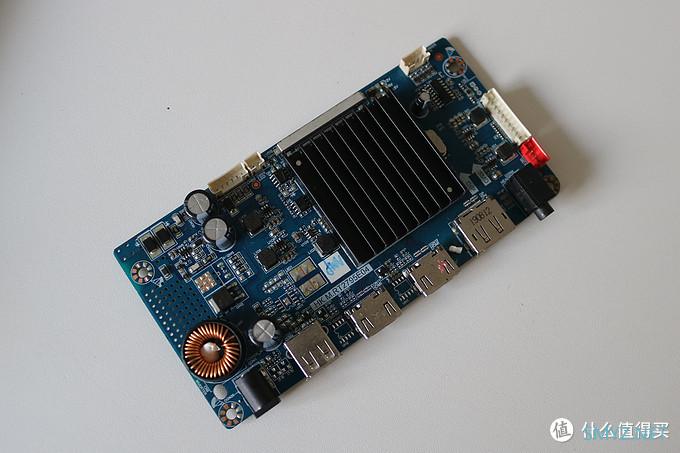

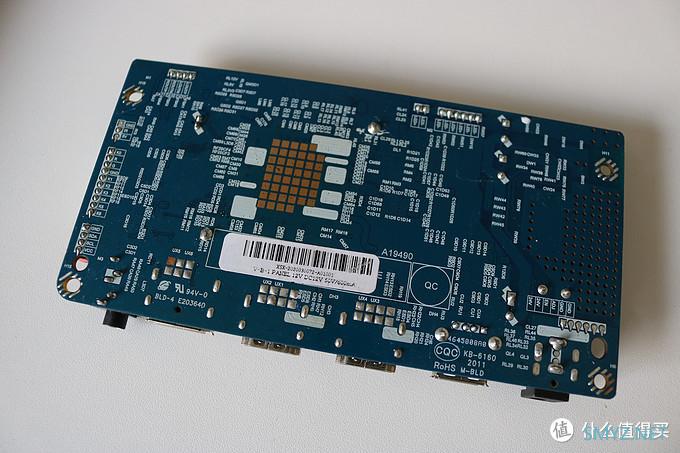

驱动板：RTD2795ut 专属蓝色驱动板
开始安装

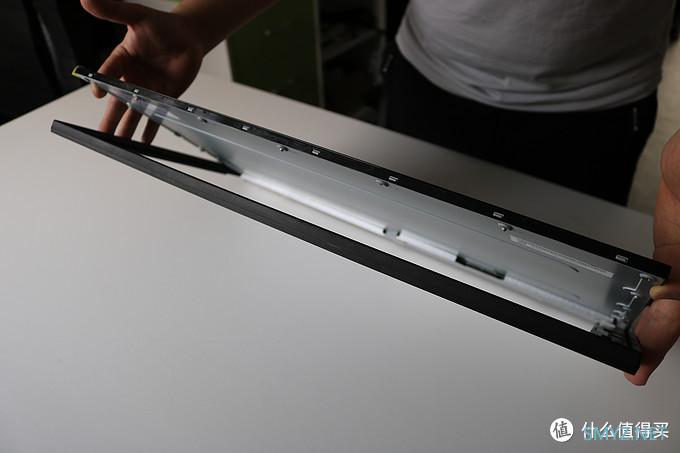

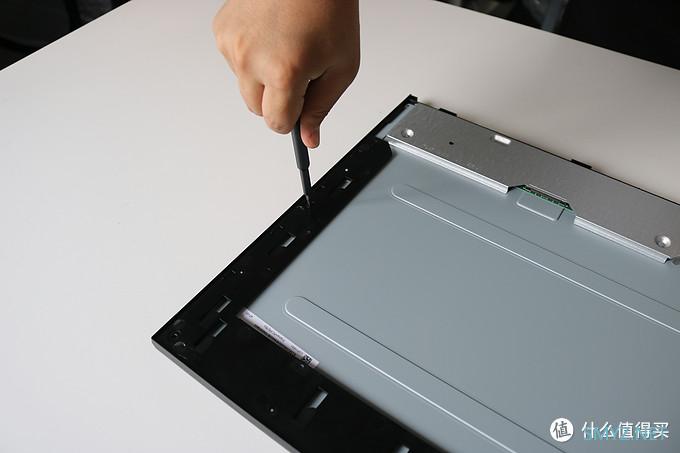

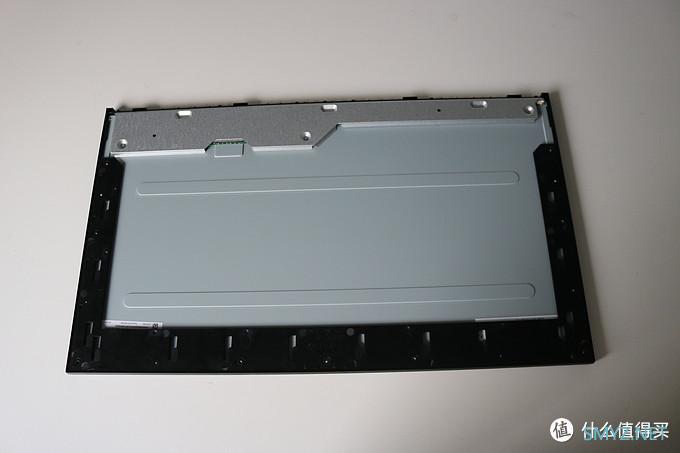

1.将中框安装在面板上，用螺丝固定

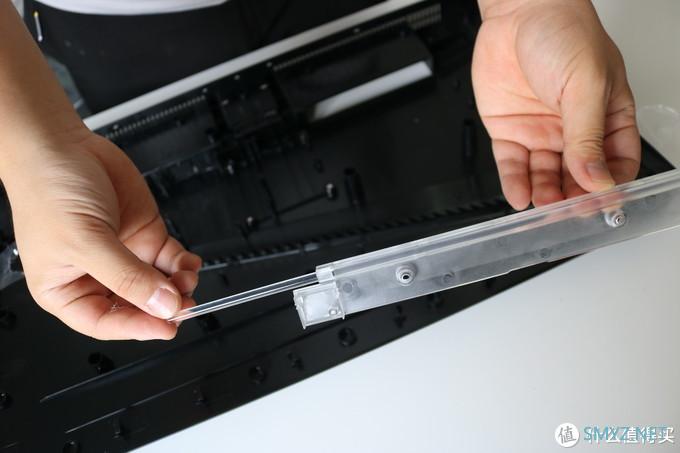

2.安装好LED灯条

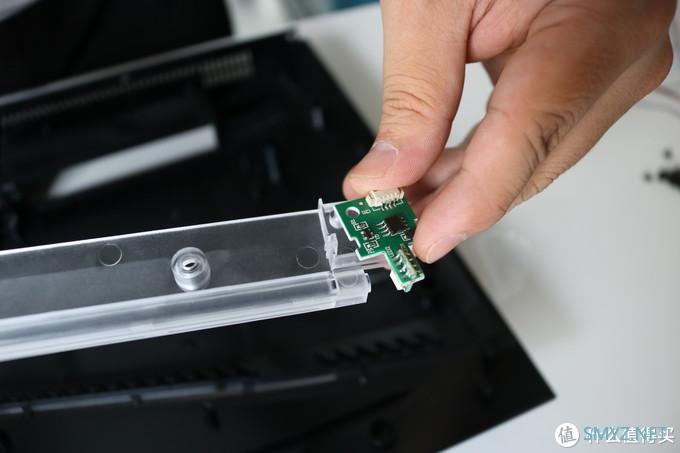

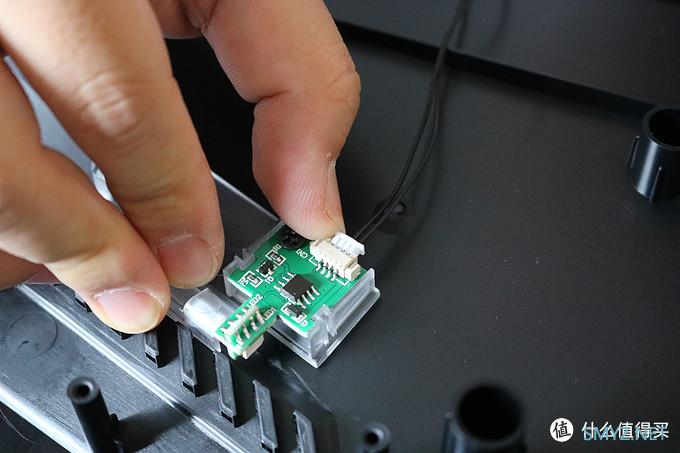

3.安装LED控制芯片和电源线

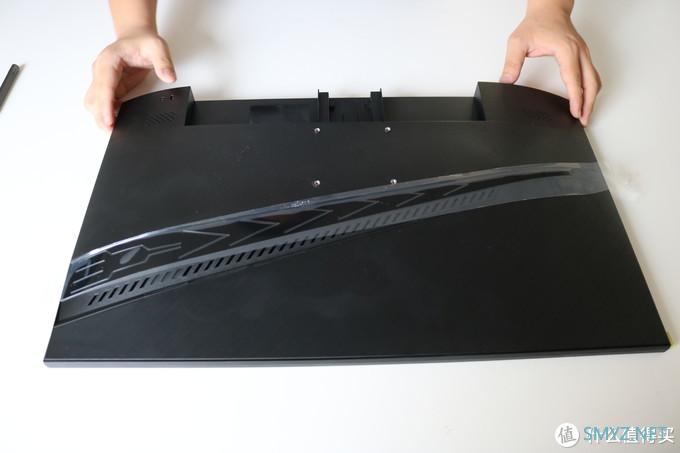

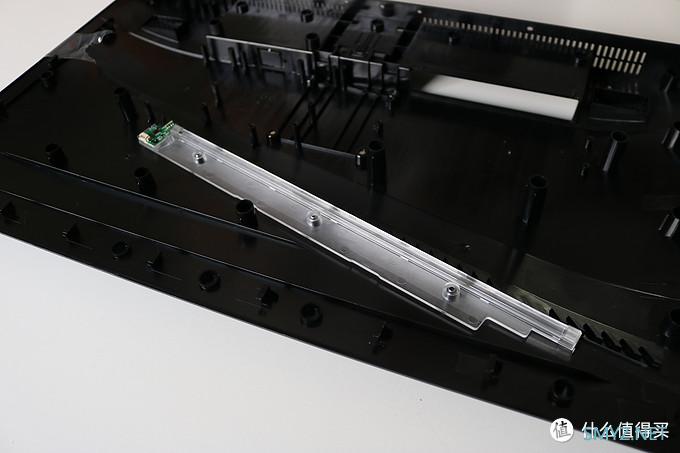

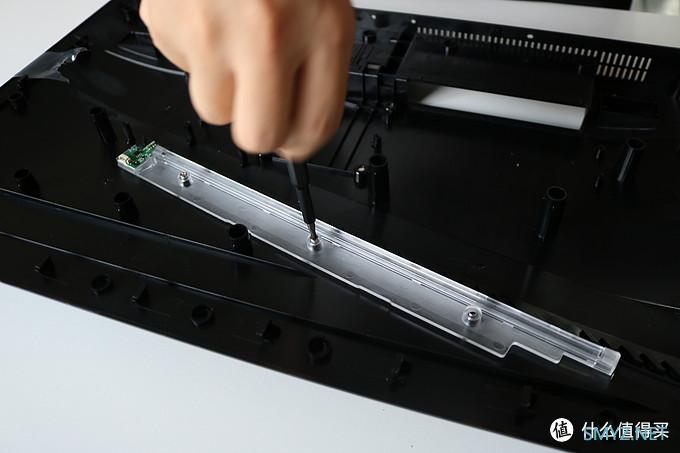

4.将已经安装好的LED灯条和控制芯片固定在后壳上（用螺丝固定，共3颗）

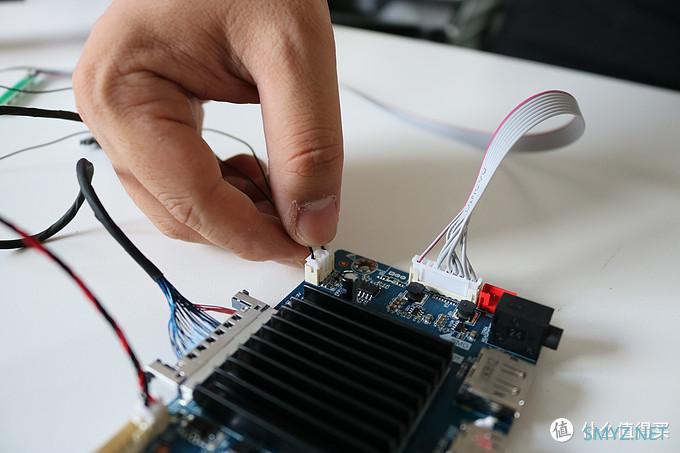

5.在驱动板上安装屏线

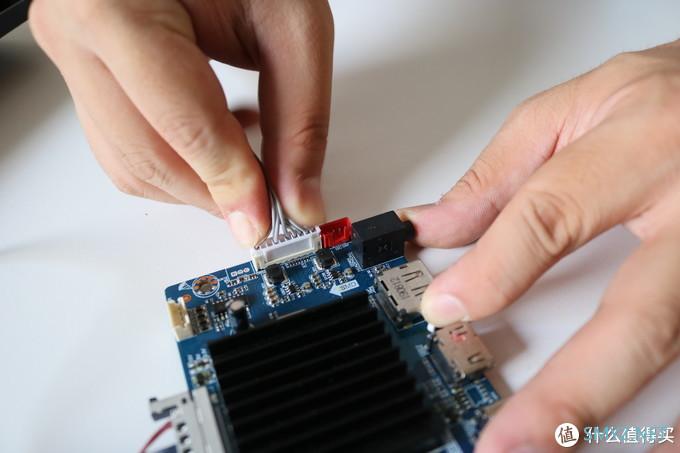

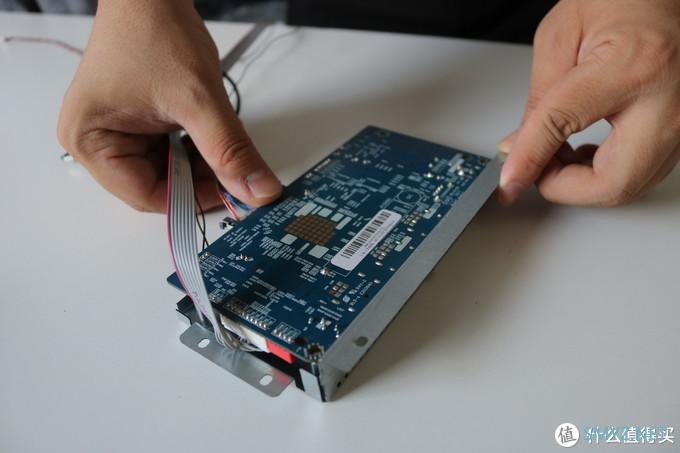

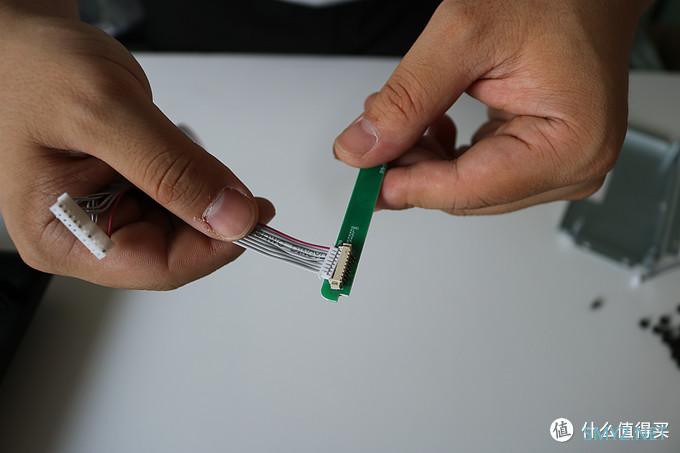

6.连接按键线和按键板；按键线另一端连接驱动板

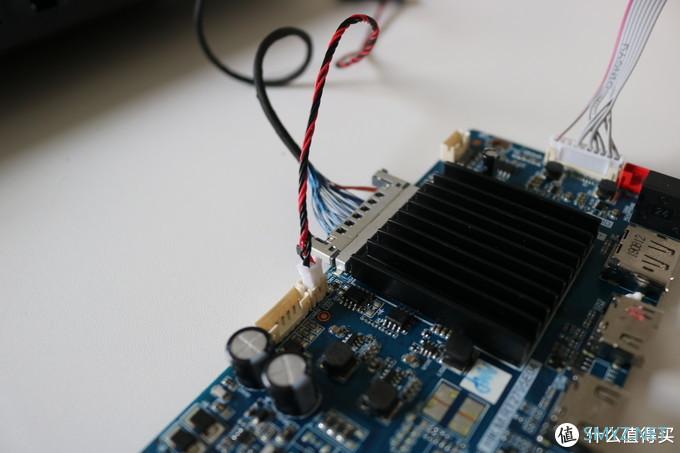

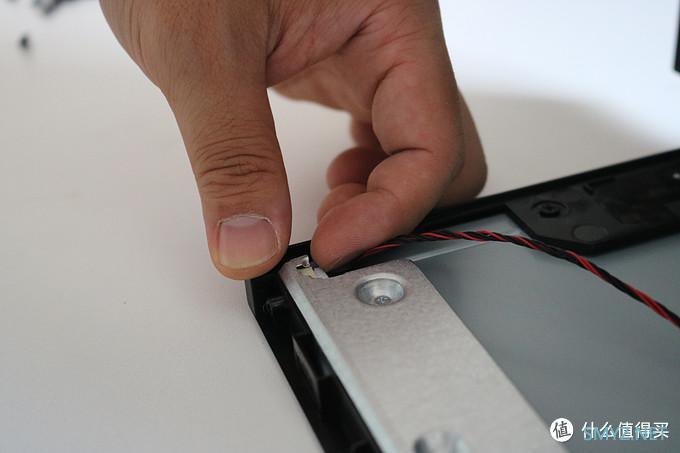

7.安装背光线（红黑线），注意时序为+-
8.安装LED效果控制板供电

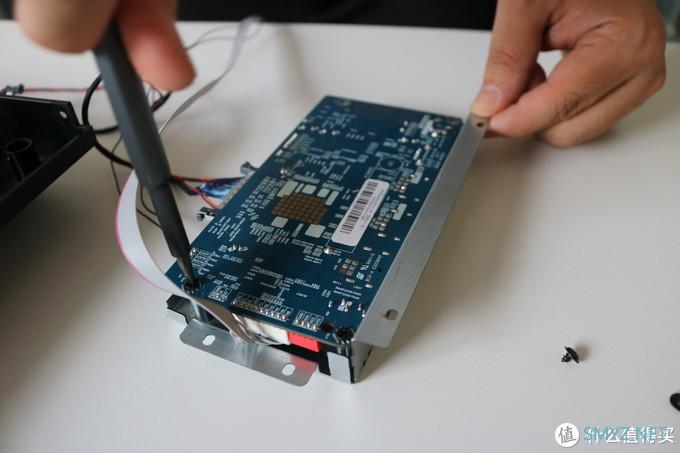

9.驱动板安装完毕，置入屏蔽罩抗干扰，保证驱动板稳定输出，固定，拧紧螺丝（4颗）

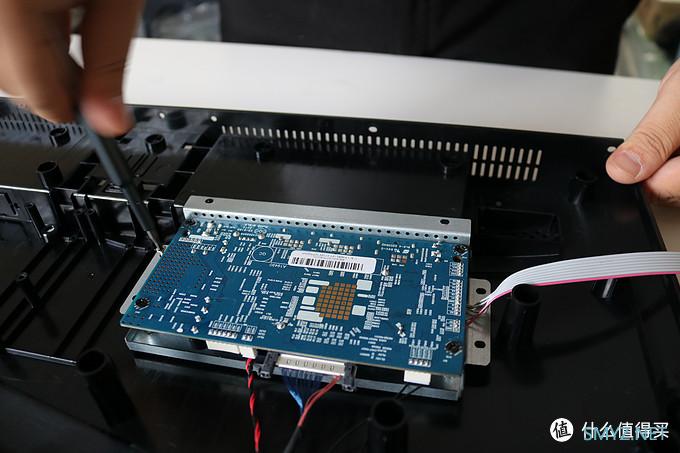

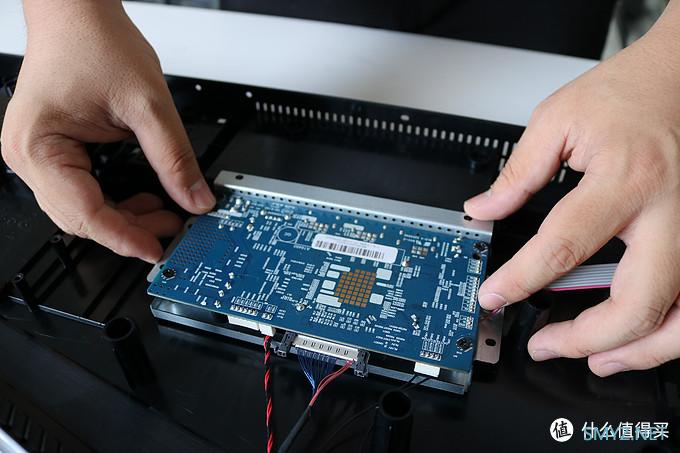

10.将已经固定好的驱动板和屏蔽罩置入后壳，并固定（共四颗）

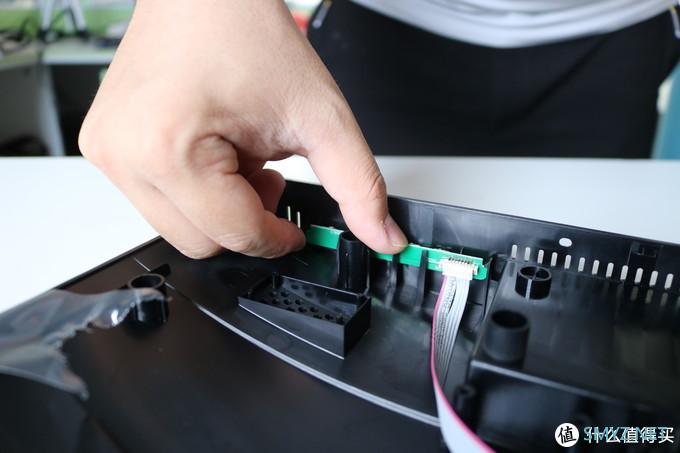

11.置入按键板

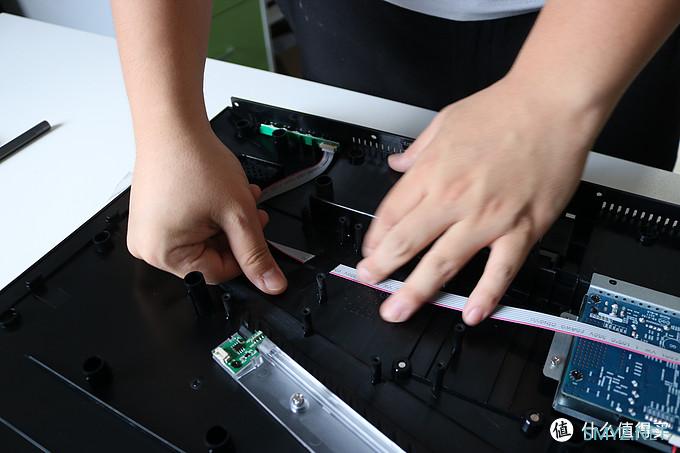

12.注意排线，用醋酸胶布固定

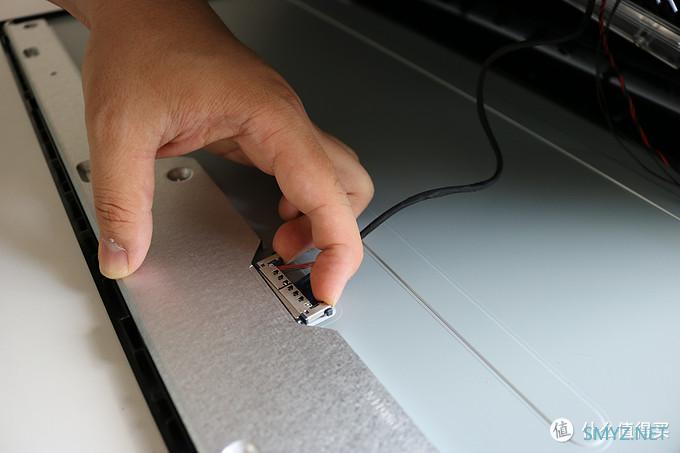

13.将面板放进后壳，同时在面板上安装好屏线和背光线

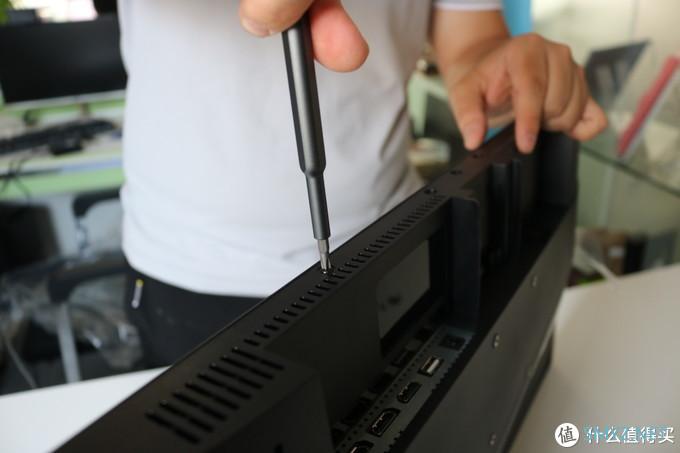

14.盖上后壳，拧紧螺丝，安装完毕

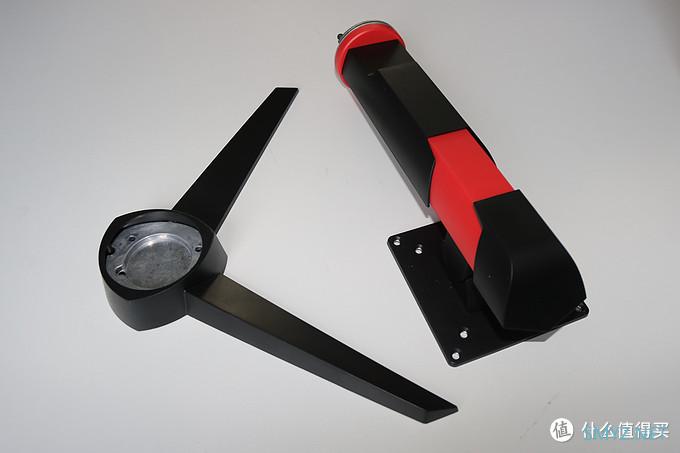

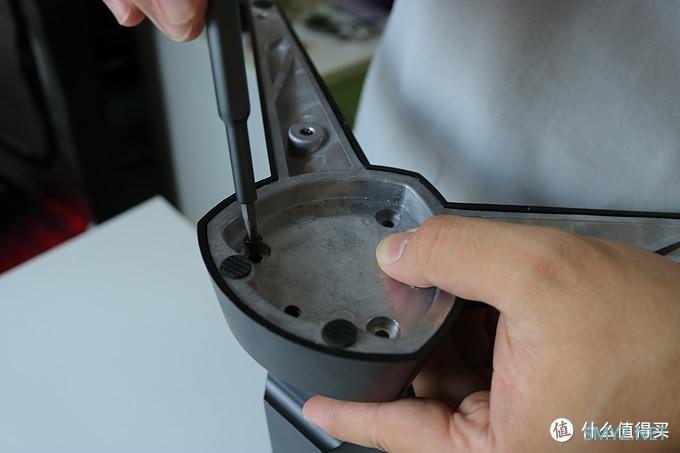

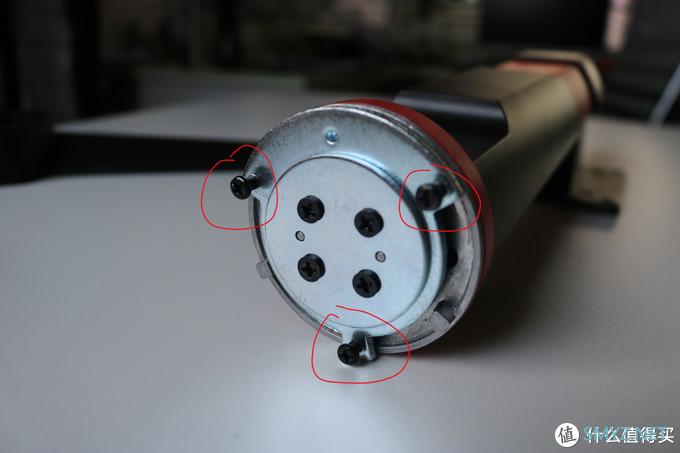

15.拼接支架。注意图中支架底部被圈出的三颗螺丝，要先拧出螺丝→安装底座→再拧紧螺丝
16.撕掉背灯保护膜

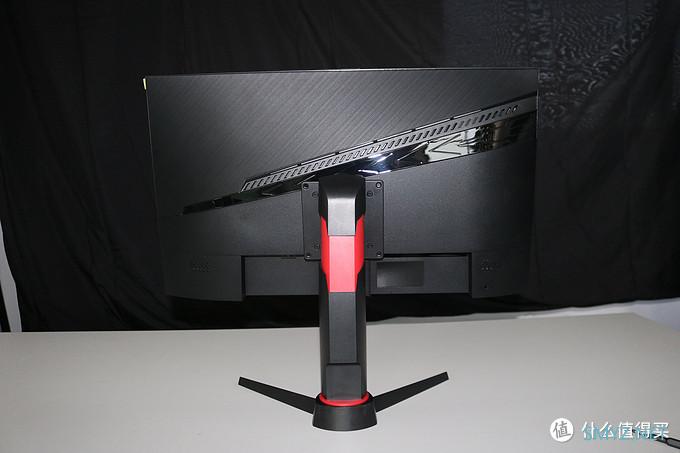

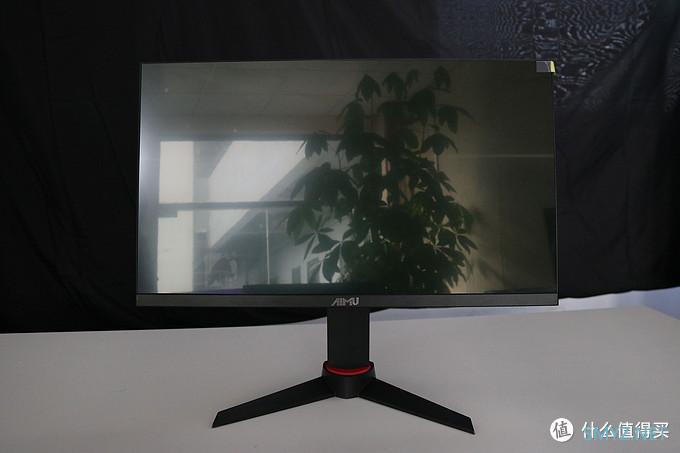

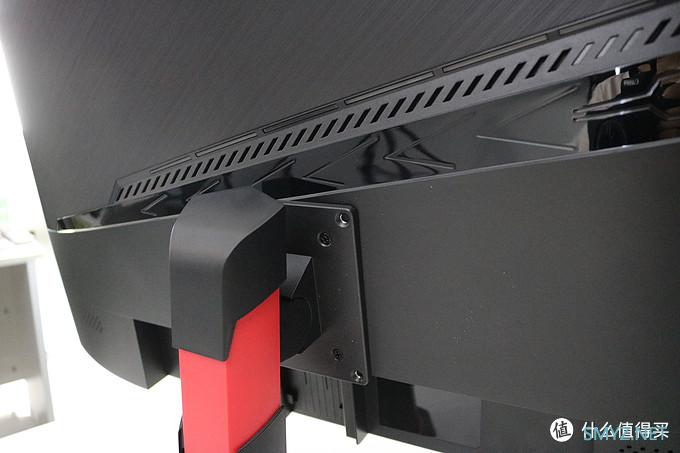

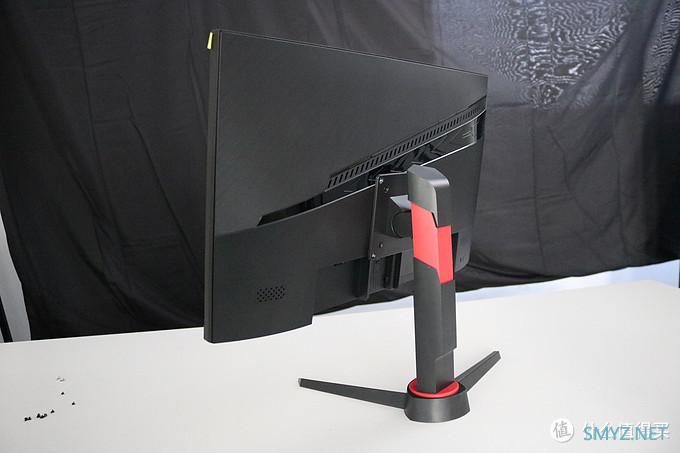

17.将支架安在显示器上，安装完毕

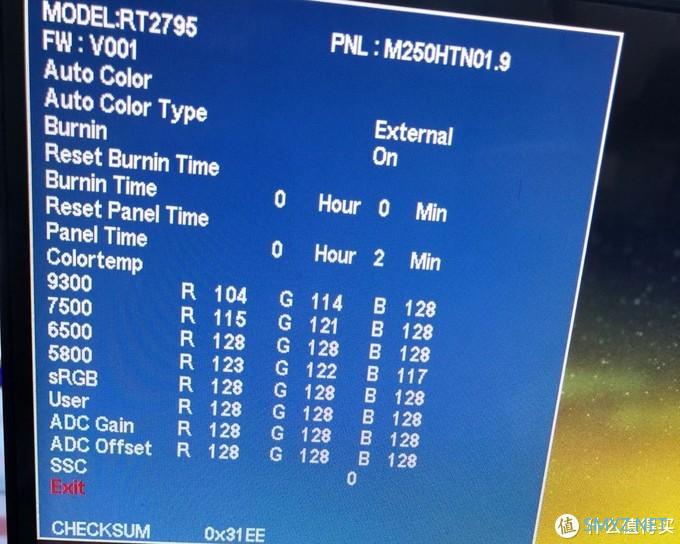

关于刷新率

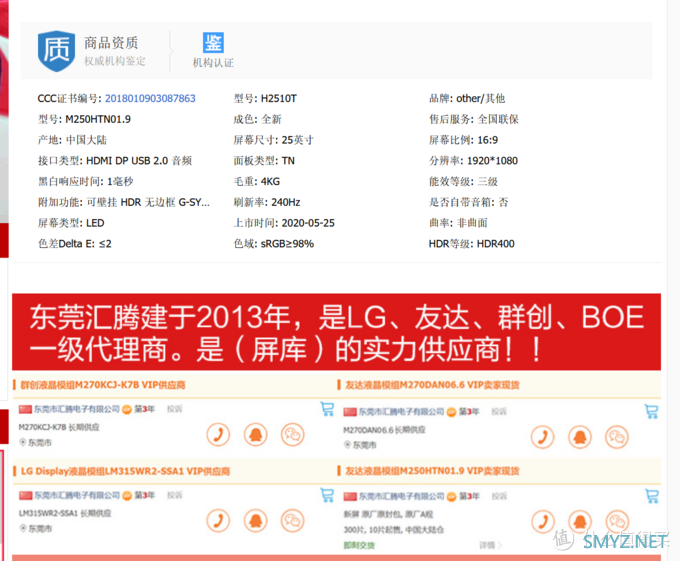

这是商家给的参数

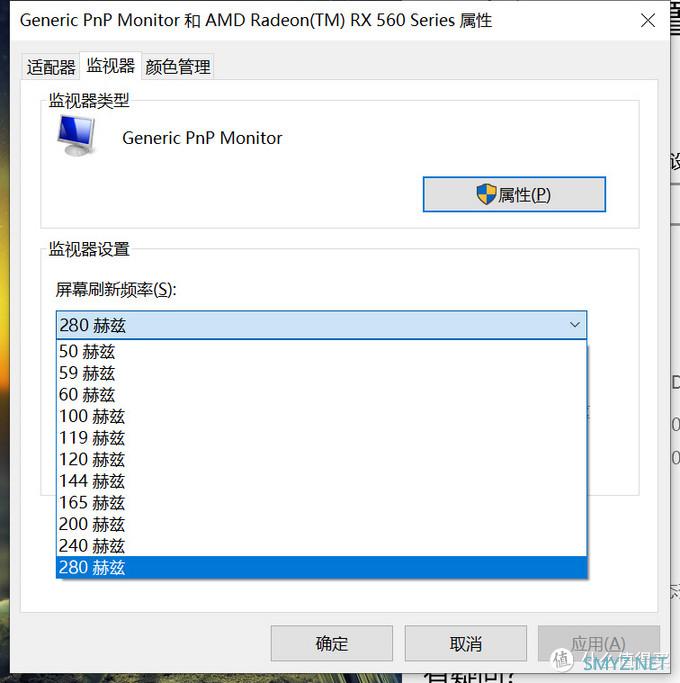

通过开 OVER CLOCK开启280hz
