找遍网上还没发现有人贴出用蜗牛机箱来装普通的ITX主板htpc的，可能他们只买成套做nas主机吧，我来个新鲜的玩法。我走不一样的路线

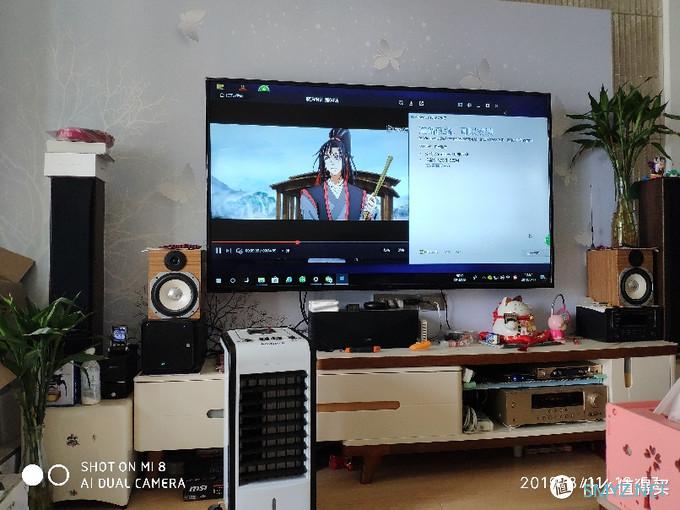

我就花50块钱收了A款机箱，这个前面有个网子放在客厅好看点。用HDMI线接到4进1出的HDMI分配器带音频分离到电视和功放上，终于能在客厅用上电脑啦
配置如下
AMD R5 2400G
昂达B320-IPC
大镰刀S950M
英睿达 DDR4 2666 4Gx2
蜗牛星际机箱
mSATA 60G硬盘 闲置
DELL 12V 18A电源
SATA电源线1分2
SATA转IDE4pin电源线
mSATA转SATA转接板
超频三 疾风 F85风扇
成本不到1500搞定

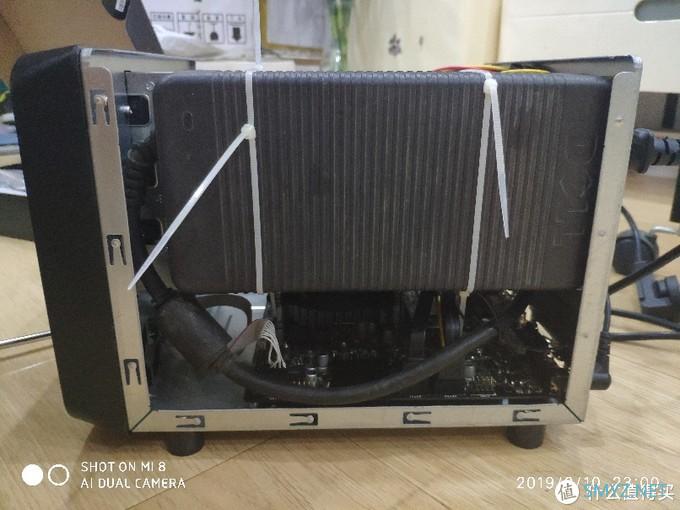

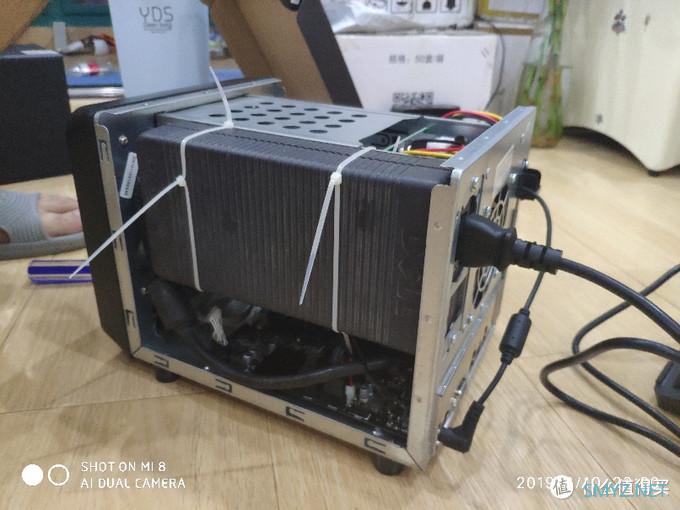

一开始就想设计成内置电源在机箱用，买回DELL剪线电源一比划，还真可以内置，用扎带绑一下搞定。

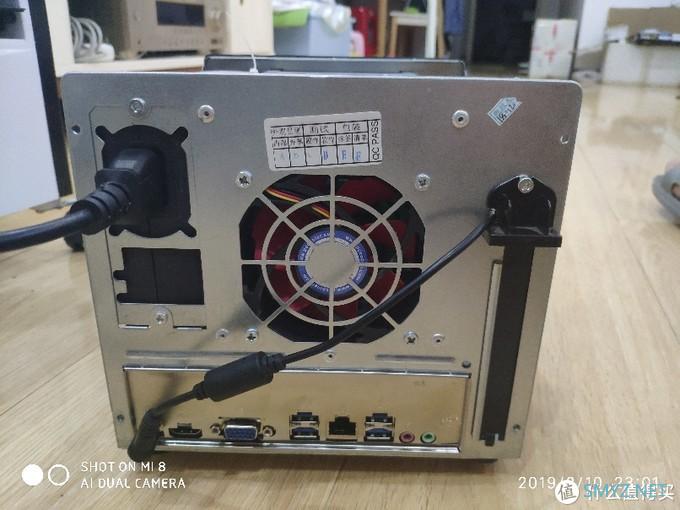

外面刚好留着AC口可以插电源线。自己接输出线从PCI挡板上塑料固定卡挖孔穿出，5525的DC插头刚好可以接B320-IPC主板。
把原来蜗牛星际上用的8cm风扇换成超频三旋风F85风扇，3线 2200转，噪音还行。这个风扇是整个系统散热的关键，所以还是换个品牌的风扇靠谱些！
超频三（PCCOOLER）疾风F-858cm机箱风扇（CPU散热风扇/电脑电源风扇/配螺丝）16.9元京东去购买看百科

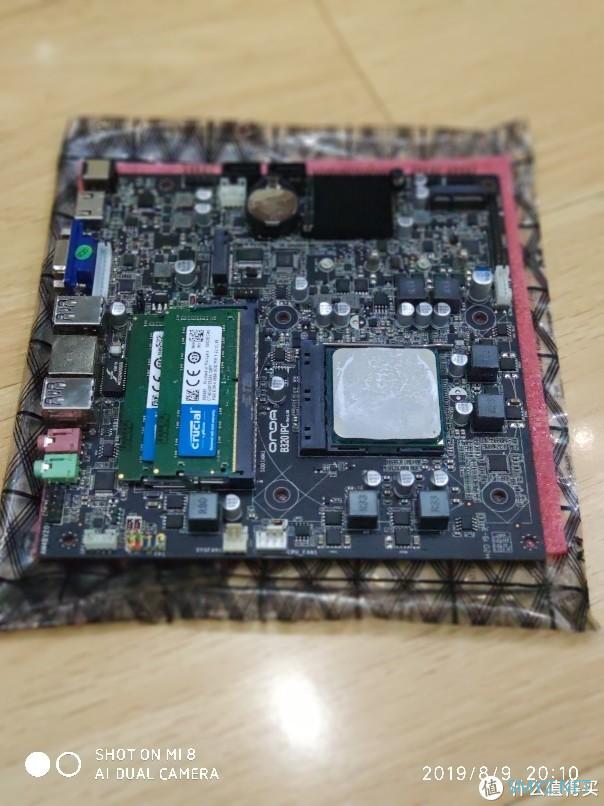

买昂达B320IPC也是看到吧里不少老司机用了，也是AM4目前最便宜的ITX板子，连m2接口给了。感觉就是SATA口才2个，嫌少了。主板只使用Intel的散热器，而且要超薄的，让我找了好久。

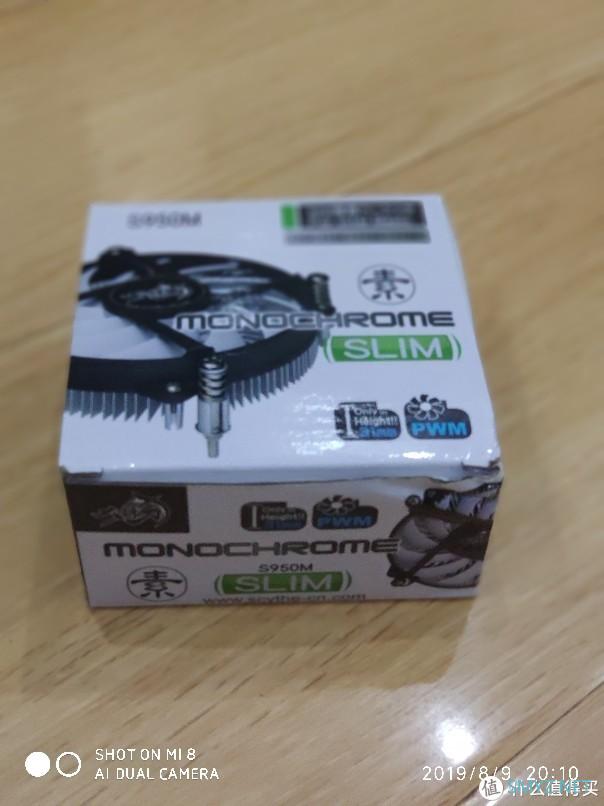

大镰刀（SCYTHE）S950MCPU散热器（支持115X平台/下压式散热器/31mm高度/铜芯/ITX散热器）49.9元京东去购买看百科

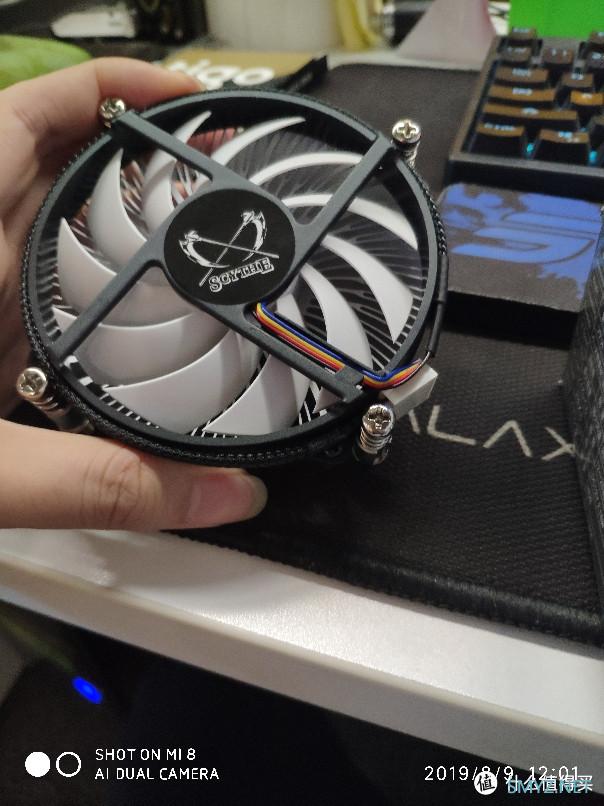

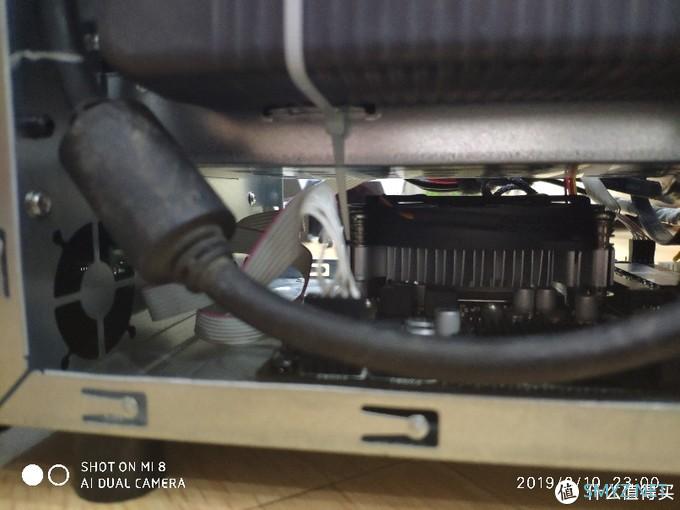

网上没有借鉴的例子，大多数配的是超频三刀锋散热，不过都说效果一般。我量了蜗牛星际机箱CPU散热器最高只能4cm，所以发现这个大镰刀31mm高的风扇刚好可以，还有空余空间。4针PWM模式，铜底，还过的去。

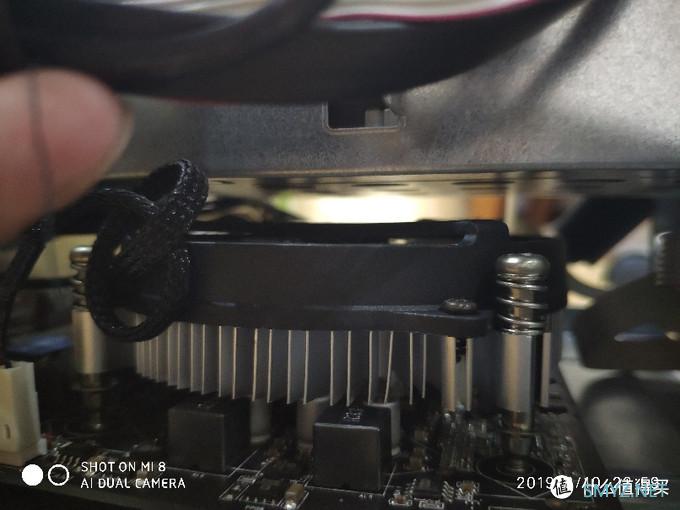

最大的问题就是主板上有两个电容与散热底部冲突，要用钳子扳掉几个散热片高出的阻挡部分，就可以完美用上。

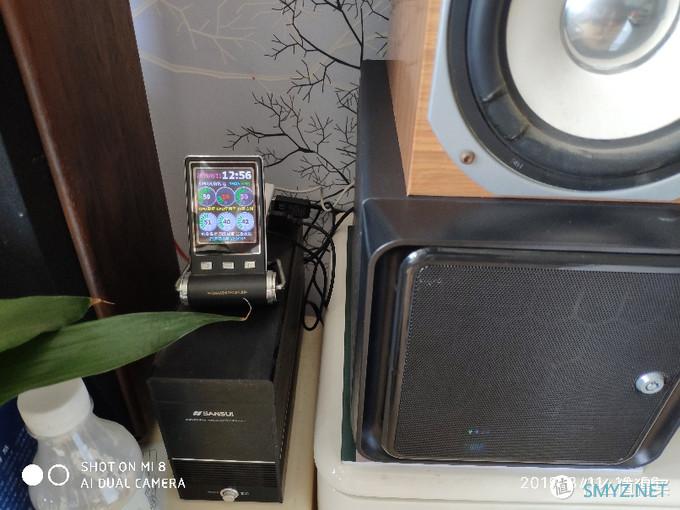

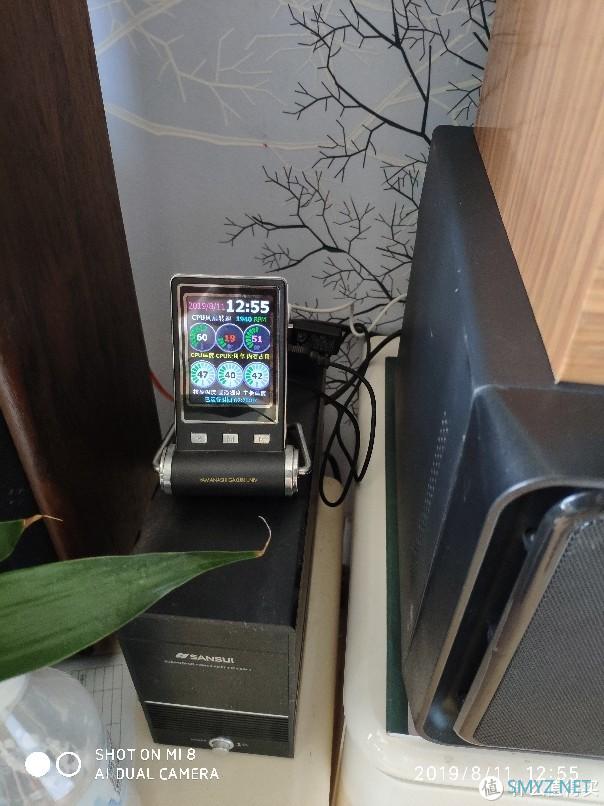

在室温35°武汉室内待机在60°，个人还能接受。如果把DELL电源弄成外置的话，估计温度还能低不少，因为我摸电源这边温度很高，电源是个发热大户呀。

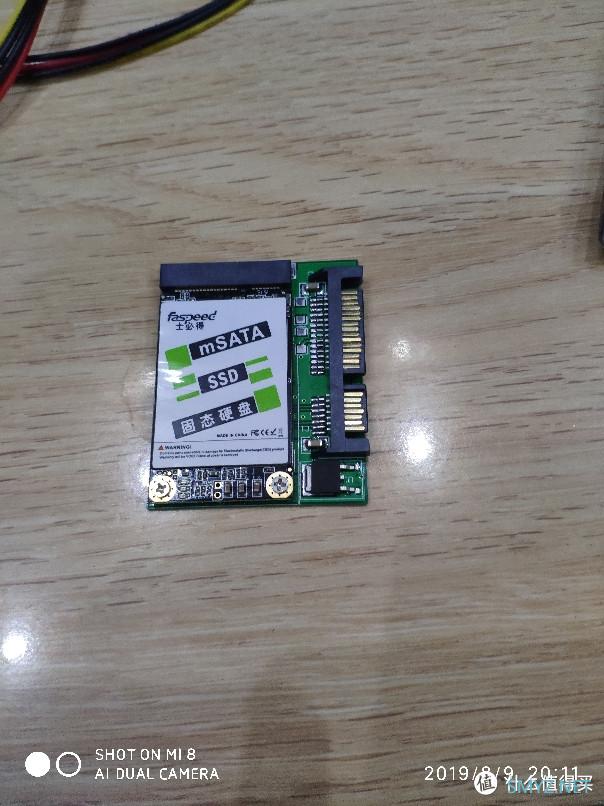

因有闲置mSATA硬盘，就拿来当系统盘用，所以要加个mSATA转接SATA板才能用上。

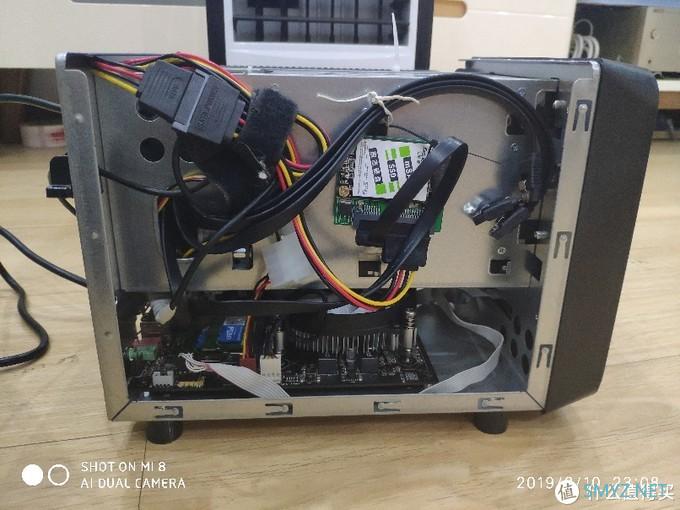

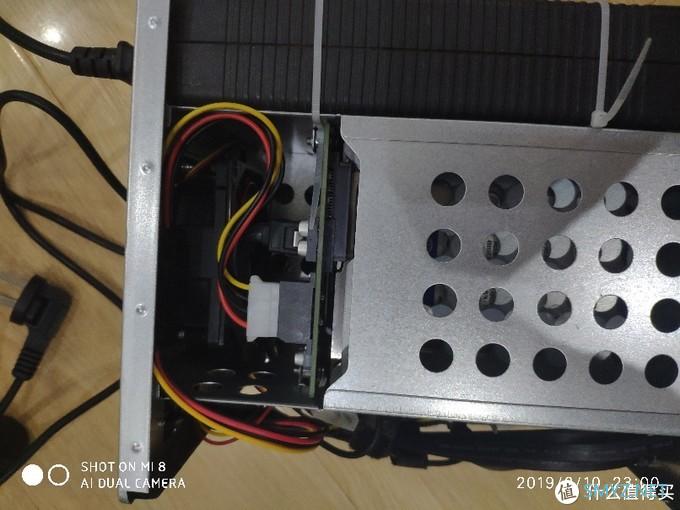

主板上送的SATA电源线只有一个接口，接多个硬盘的话必须再转多出来，所以要买1分2线。蜗牛星际硬盘背板上用的大4PIN电源接口，所以还要配个sata转ide线。一个接我mSATA硬盘，另一个转换出的大4PIN插背板。目前硬盘仓只放了一快500G硬盘，其他都是空的。
用两根笔记本内存组成双通道，搞APU主机的都知道这个很必要！在BIOS里分配给核显2G，剩下6G内存上网看视频绰绰有余。
用蜗牛星际机箱装机重点难点就是解决好散热问题，上ITX主板没问题。选用超薄散热器，还有把风道再优化下，不会太大问题。
生命不息，折腾不止！
