创作立场声明：本文仅用于分享作者个人消费选购和本人使用过程中的心得体会，仅供值友参考选购，文中评论不涉及任何商业利益相关方。书接上回，上回书说到番邦维生素功德圆满重归万物循环，留下玄青战袍化作长焦镜头独眼观天下。陋室值徒巧获镜头，拍得荒寒景物。
就摄论摄 篇二：隔离在家做一个药力满满的维生素镜头在家自觉隔离是一种怎样的体验？1665年自觉在家隔离的牛顿发现了万有引力，1830年自觉在家隔离的普希金写出了《叶甫盖尼·奥涅金》，而2020年自觉在家隔离的我，用清理房间发现的空药瓶做了个镜头，然后写了篇文章分享到大妈上。1、理论基础1.1、废物利用：废物只是一时，不是一世（对人适用性不强）。只要图文影音| 赞87 评论94 收藏103查看详情在上篇文章中，镜头没能发挥应有的实力，是因为“镜片”的开孔太小了，加上镜头焦距长了一些，所以造成成像质量下降。上次发文后第二天，我就从新制作了孔径为0.5mm的“镜头”，成像质量果然显著提高。下面容我先放3张上次文章中提到的镜头换来大孔径镜片拍的图来证明一下，大家可以点上面的连接回去对比一下。
因为上次制作和展示的是一枚长焦镜头，那么这次就来做一下广角、中焦和超长焦镜头。

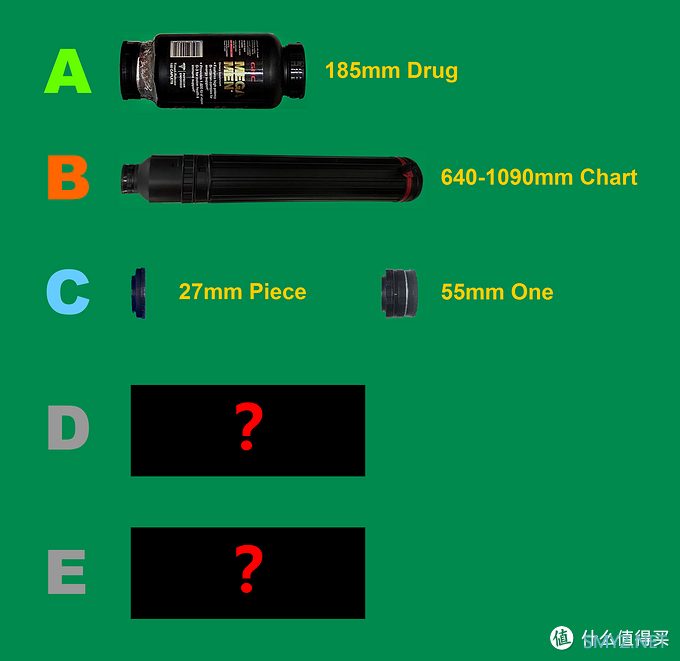

1. 镜头路线图
作为一个有想法的镜头制作者，在撸起袖子加油干之前，首先需要对镜头的“生产”进行“市场战略”层面的规划。我的计划是在推出长焦镜头的基础上，先更进一步生产超长焦镜头，然后推出广角和中焦镜头。后续根据零件采购情况和3D打印设计进度，潜心学习和试验，继续制作“特效药”级别限量版镜头。
2. 长焦镜头信息补全及镜头焦距测量方法
在上一篇文章中，已经详尽介绍了长焦镜头的制作过程，本期补充镜头焦距信息，上次制作的镜头焦距约为185mm。初次镜头拍片效果不理想的主要原因是镜片孔径太小只有0.3mm，后期改进成0.5mm后效果改善显著，初步猜想长焦小孔成像镜头需要比中焦和广角更大的小孔直径，以保障通光量，考虑到数码相机感光元件容易发热的特性，并不是越小的孔越清晰，长时间曝光的照片下部会显著发红（CMOS上部容易发热）。
就摄论摄 篇二：隔离在家做一个药力满满的维生素镜头在家自觉隔离是一种怎样的体验？1665年自觉在家隔离的牛顿发现了万有引力，1830年自觉在家隔离的普希金写出了《叶甫盖尼·奥涅金》，而2020年自觉在家隔离的我，用清理房间发现的空药瓶做了个镜头，然后写了篇文章分享到大妈上。1、理论基础1.1、废物利用：废物只是一时，不是一世（对人适用性不强）。只要图文影音| 赞87 评论94 收藏103查看详情

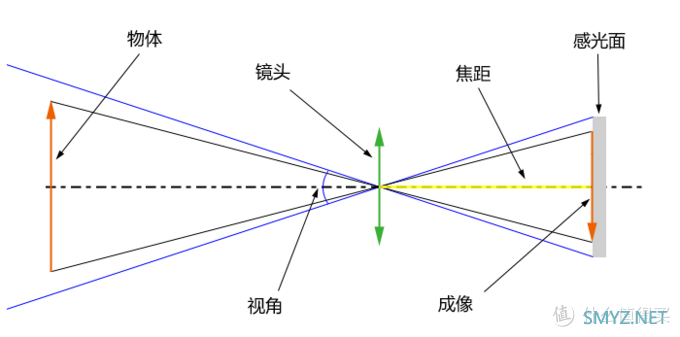

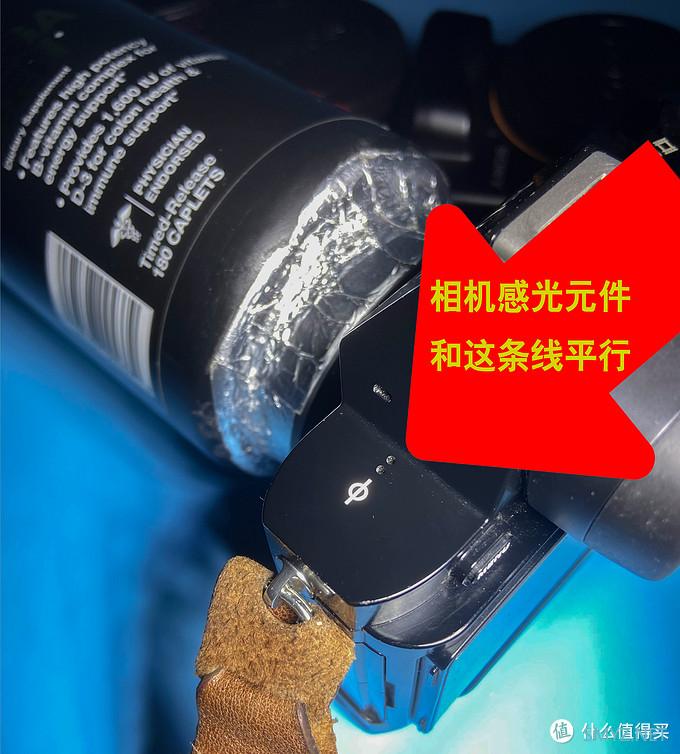

小孔成像镜头的焦距为小孔到相机感光元件的直线距离，现代的可换镜头相机上都有焦平面标识。后续镜头的焦距，都是通过测量焦平面至小孔的垂直距离确定。（镜头标着180，实际185mm，真是良心厂商的产品
）
3. 超长焦镜头
镜头的长短两端都是金钱不归路（35mm和50mm也是……），正所谓一寸长一寸强，长焦的使用过程中永远觉得需要更长。因为首款镜头是长焦，且效果还能接受（不信看上面的图
），所有第二款镜头就锁定了超长焦，并且根据上一篇文章的读者建议，设计成了变焦。
图片仅供参考，具体产品以实物为准（机身为本文测试用机本机）。
3.1 超长焦镜头核心部件选择
超长焦镜头镜身长度一定要够长，因此需要选择黑色长筒型物体制作，又因为计划制作变焦镜头，所以需要长筒套长筒（外变焦）或者镜片可以在桶内浮动（内变焦）。最终还是考虑便携性和操控灵巧性，选择了外变焦设计。最终确定镜头由三个主要零件组成：可伸缩图桶 + 可折叠橡胶遮光罩 + 镜头微距接环尾端
图桶是一种工程师、设计师、艺术家常用的生活用品，用来携带和储存自以为对甲方很重要的图文介质。如果是做镜头零件请大家尽量选材质差一点，用料薄一些的图桶，不是为了省钱，而是实际应用需要。本文中图桶将作为超长焦镜头的镜身和镜片。

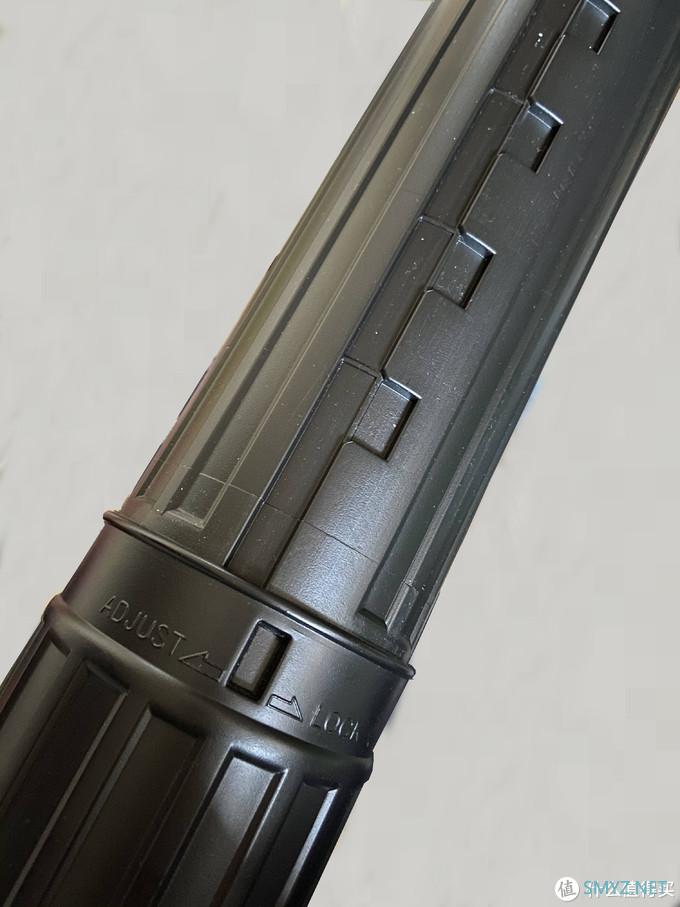

梦多福画筒画筒图纸筒收藏宣纸书画筒可伸缩塑料画筒手提式塑料皮纹微画桶图纸筒图筒收藏筒画筒可伸缩塑料画筒56元京东去购买图桶通过伸缩可以实现无极变焦，属于意识流推拉变焦镜头。
不过也预留了10档固定位，用于严谨流派的摄影师准确构图。经测量，此图桶制作完成的镜头安全焦距最长可达1090mm，缩短过程中，10档固定中第一档缩短距离为6.5cm，后续9个档位缩短距离均为5cm。

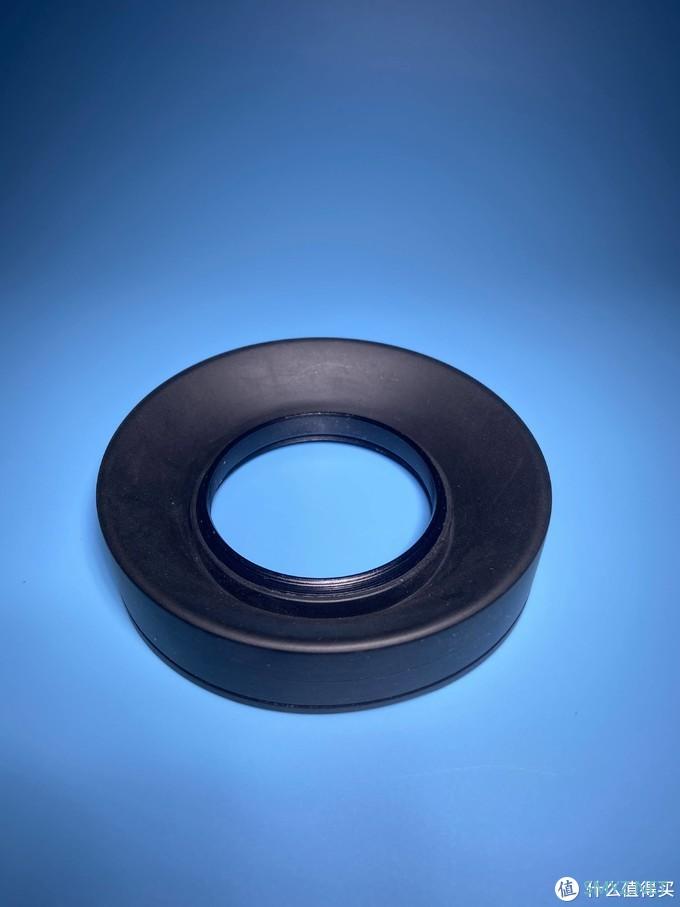

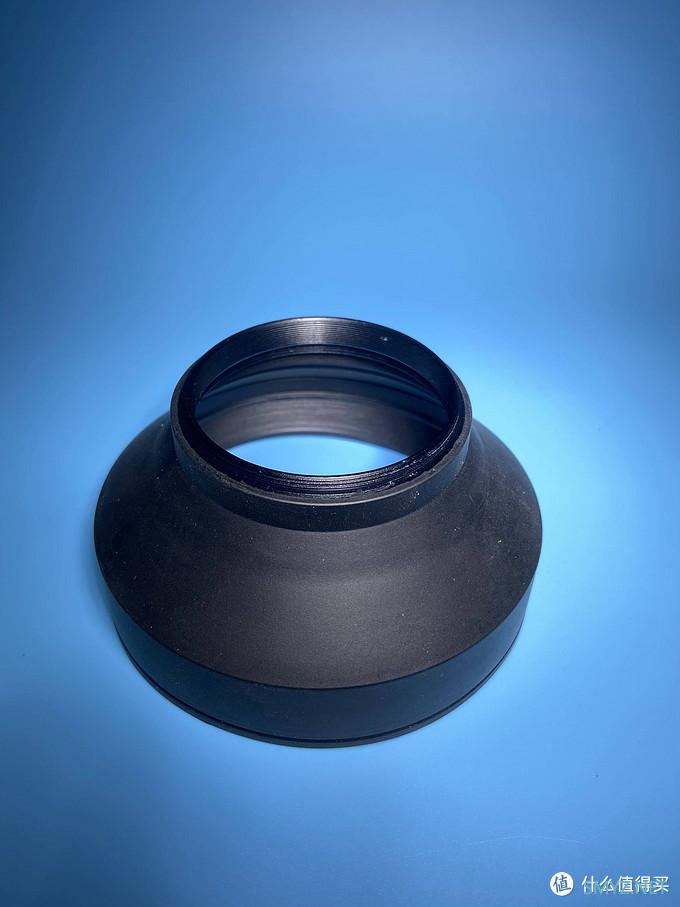

橡胶遮光罩是一种看起来很廉价（某个橙色电商只要几块钱），但是很好用的摄影器材，本文中将作为镜头卡口和镜头筒的中间连接装置，主要是遮光罩的口径刚好和图桶完美匹配。
三用折叠橡胶遮光罩广角标准长焦39元京东去购买利用好橡胶的柔性特质，还能实现缩焦和移轴应用。
微距接环的主要作用是贡献一个可以连接在遮光罩上的镜头屁股，因为我是索尼相机，所以选择了索尼接环。这个产品不需要选有电子触点的，选择廉价款就行。我买的只用十几块钱。
微距环D90/D3100/D7000近摄圈转接环近摄接圈环近摄筒拍微距用40元京东去购买只需要尾部，用来与橡胶遮光罩合体。
这套微距接环后续还会发挥很多重要作用，请密切关注。
3.2 超长焦镜头加工和测试
由于成品零件契合度很高，似乎只要在图桶底部打个孔就可以大工告成了。

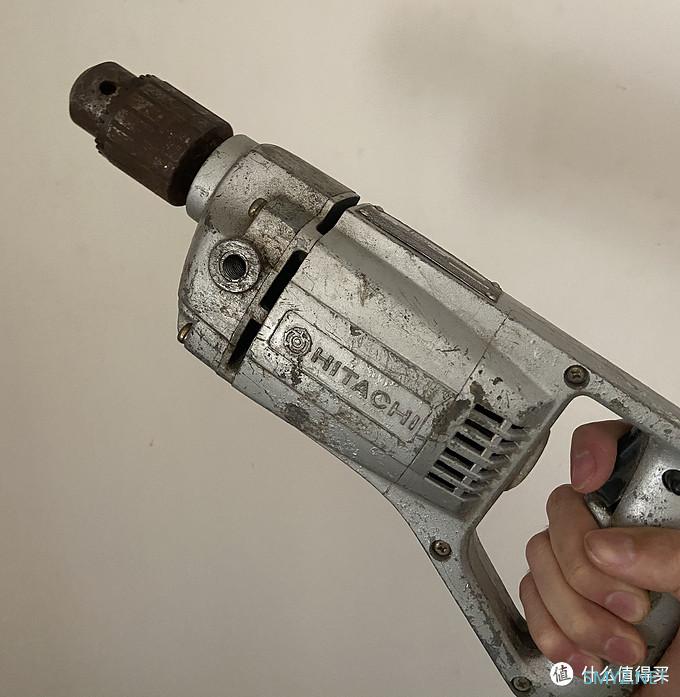

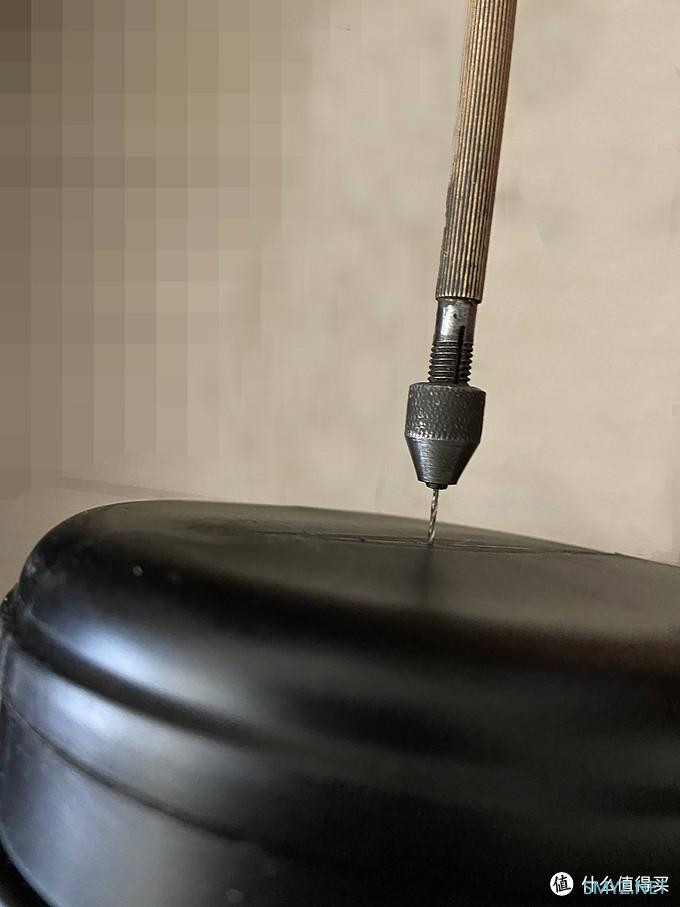

吸取了上一次185mm镜头孔打小了的教训，我直接就使用手钻钻了一个0.6mm的圆孔。

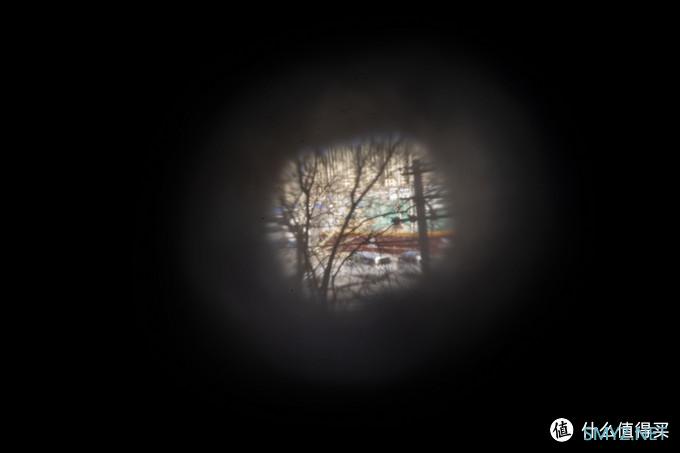

结果试拍效果真是惊喜……
超长焦小孔成像行不通？！这根本不科学。是不是镜头太长，孔还要再大点？6不行就9，果断换上0.9mm的钻头扩孔。扩孔后对着太阳看看，还没上机就感受到了孔大带来的进光量优势。
从新组装上机试拍，可接受
，准备初代镜准备下线出厂。
3.3 超长焦镜头外观及实际使用示例

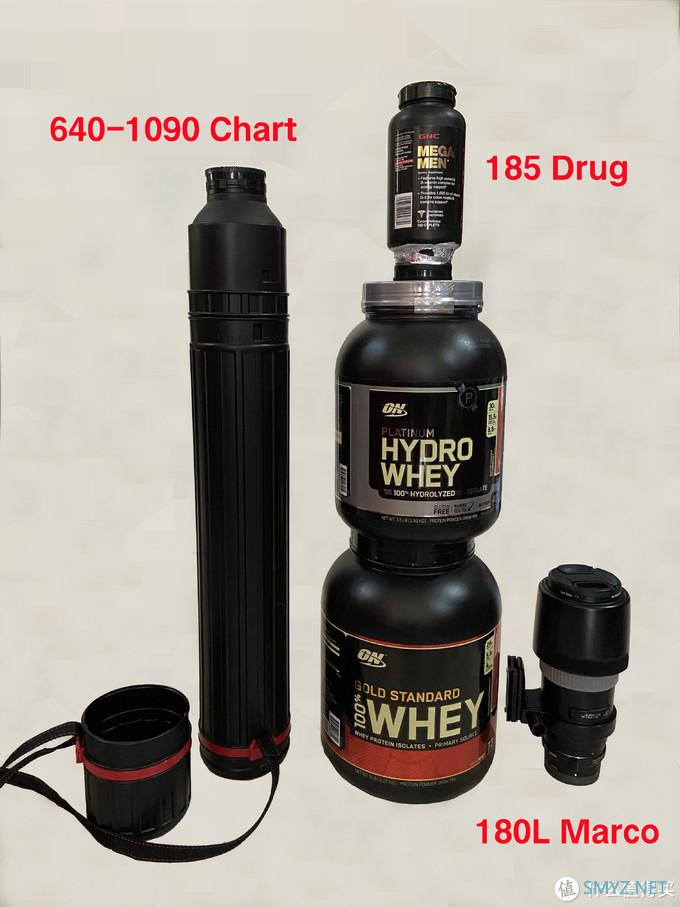

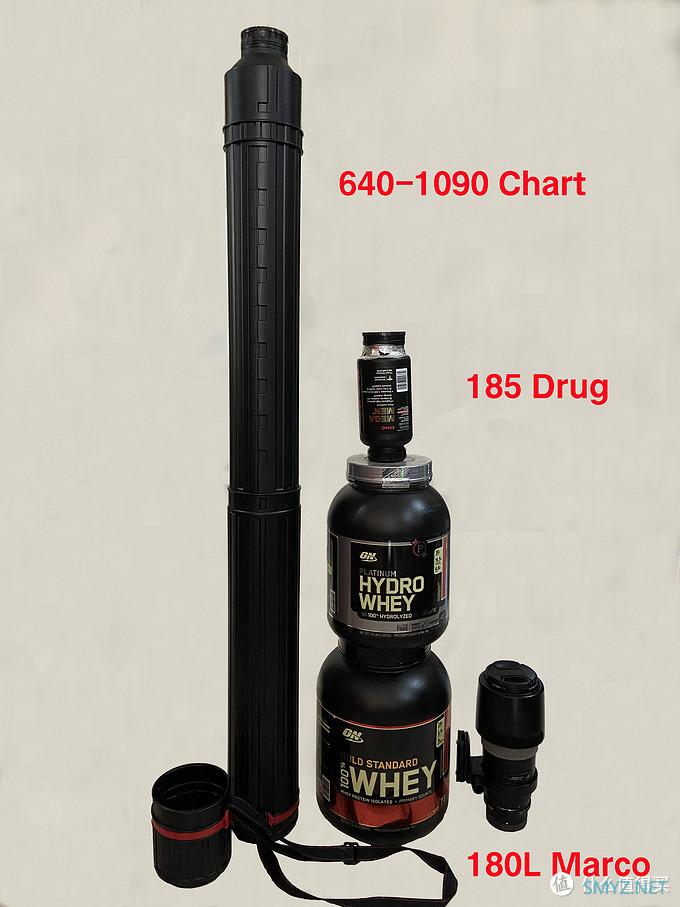

我们来对比一下长焦镜头的外观，可以看到什么叫一寸长一寸强。
由于镜头太长，镜头屁股固定力度又不强（非三防设计
），所以需要两个脚架配置工作。
3.4 超长焦镜头实拍效果
终于到了大家期待的实拍环节了，由于持续隔离在家，所有实验性拍摄还是围绕着家里的窗户完成。
我们先来看看超长焦变焦最短焦段640mm的成像效果。因为树杈实在有点密，所以有点糊，实际拍摄物距离约60米（网上地图测量）。
640mm拍更远方的楼，实际拍摄物距离约450米（网上地图测量）。
看看超长焦变焦最长端1090mm的表现吧。竟然可以用来拍小姐姐！
实际拍摄物距离约60米（网上地图测量）。
1090mm拍更远方的楼，实际拍摄物距离约450米（网上地图测量）。
4. 广角镜头和中焦镜头
由于广角镜头和中焦镜头具有很强的零件通用性，可以自由变换焦距，所以合并在一起向大家做介绍。
广角和中焦是我们最常用的镜头类型，因为焦距较短，镜头体积更小（健身马和猛禽蔡悄悄的溜走了）、更便携。
4.1 广角和中焦镜头核心部件选择
根据上文中值友们的建议，我选择了机身盖作为镜头核心部件。在机身盖中央开孔作为镜片，对微单来说，独立机身盖为广角，对于单反来说，独立机身盖为中焦。微单如果使用单反转接接环，机身盖为中焦。
因为我的测试用机是索尼FE卡口，所以我直接用机身盖可获得约27mm的视角，通过接环模拟单反镜头可获得约55mm的视角。

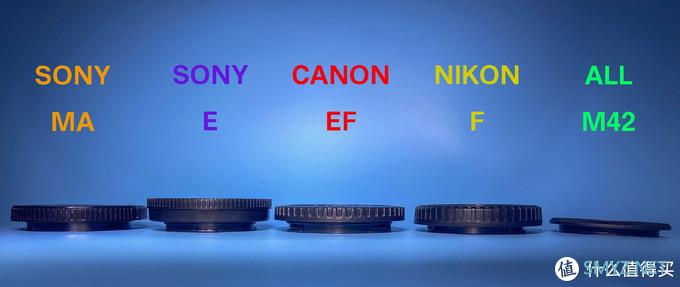

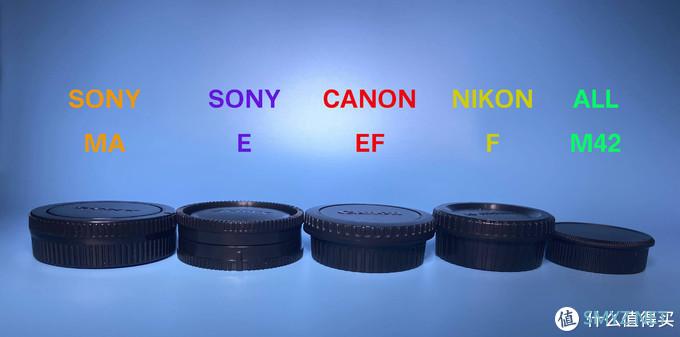

先来看一下我准备的民用级别的机身盖，建议大家网购副厂机身盖进行制作，珍爱原厂机身盖（请大家原谅我的没见过世面吧）。
大家可以发现M42的机身盖最轻薄，所以使用M42接环时的视角也比其他接口的单反接环更广一些，其他各家差距不大。

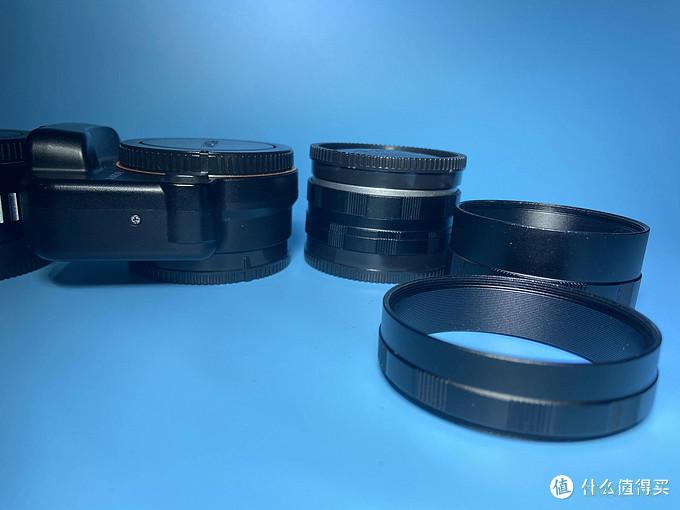

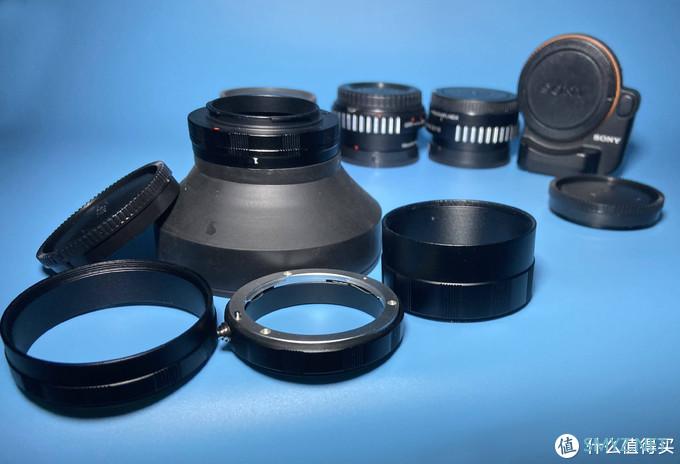

接环我也准备的很充分，因为M42接环连在180 Drug 镜头上，所以就不拆下来做配套展示了。

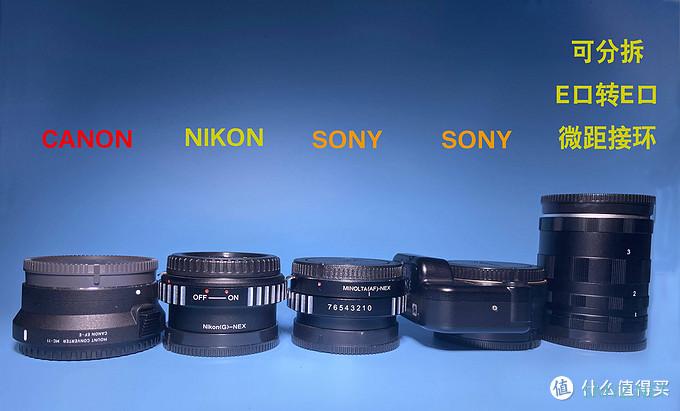

通过图中所示可以看出，各家转E口的接环机身盖实际焦距都差不多，都在50mm上下。E口微距接环前后卡口加上1号环刚好和诸转接环配机身盖焦距相似，和a卡口的索尼转接环几乎一样长。
最终确定镜头由E口微距环代表诸多单反镜头转接环参与测试，因为可以复用一套E卡口机身盖镜片镜头灵活控制焦距，减伤不同转接环盖开孔工作量，同时减伤测试用品损耗。
4.2 广角和中焦复用镜头加工和测试
广角和中焦复用同一个机身盖做镜片即可，考虑到焦距短，所以就麻利儿地手钻了一个0.3mm的孔。
因为核心元件是镜头盖，焦距又很短，本以为制作过程会非常简单，结果生活又给了我……
短小精干真的不是骗人的吗？
装上机身盖直接翻车！
什么情况，是广角不行吗？接长到55mm试试？
孔都歪了？是不是接环不正？是不是孔又开小了？要不再加长到100mm试试？
经过认真分析，我确定是因为打孔由于没有使用钻床，打孔方向略有倾斜，而镜头盖塑料较厚，各种问题叠加导致成像不正常。看来广角虽然可以应用更小的孔径，但是由于相场面积更大，对光线垂直进入的要求更严格。
正当郁闷的时候，我又被大妈APP的推送震了一下，掏出手机看看好价推送，看着手机的时我有突然有了一个大胆的想法！

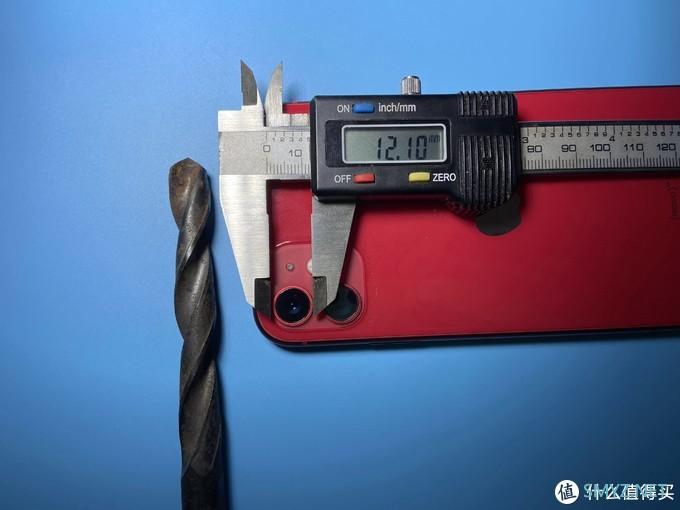

我先量了一下手机主摄像头的直径，又摸出了一根相近口径的钻头。
怎么突然转手机了，是不是走错片场了？并没有。
我只是想到一次性完工下一篇文章需要用到的器材，同时能够很好的解决本次的问题，怕漏掉下次内容的朋友们请加关注。
先深度剧透一下本篇，在机身盖上开孔是为了解决机身盖厚度厚，光实际是通过一个较长的管道进入，而垂直开孔又存在一定困难的问题。通过在机身盖上打出一个较大的开孔，然后覆盖一层不透光的薄膜，在薄膜上开孔就能轻易制作各种口径的镜头了，镜片由机身盖变成了覆盖的薄膜。

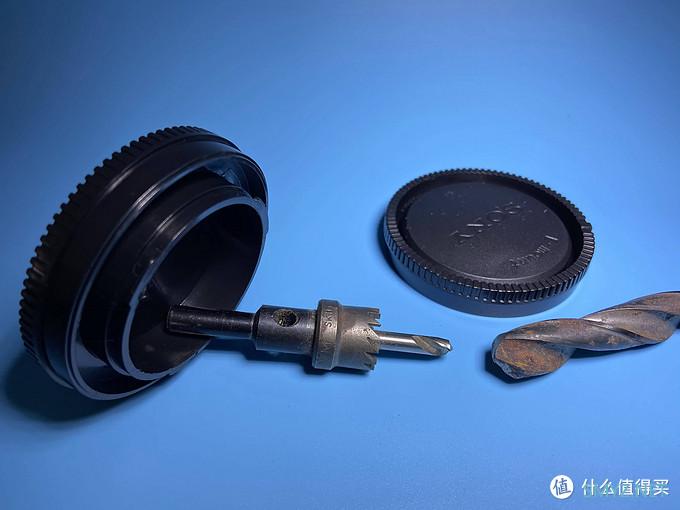

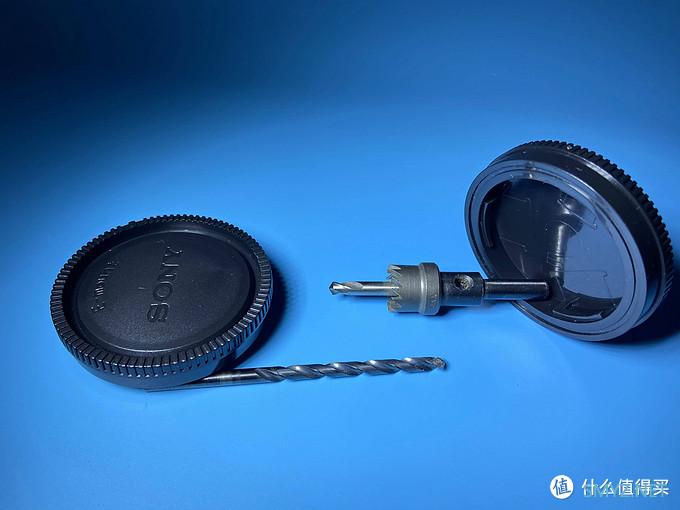

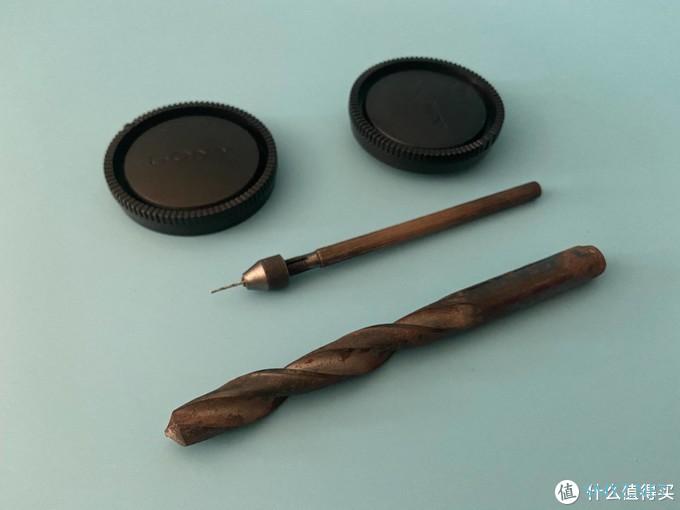

先准备好打定位孔的钻头。

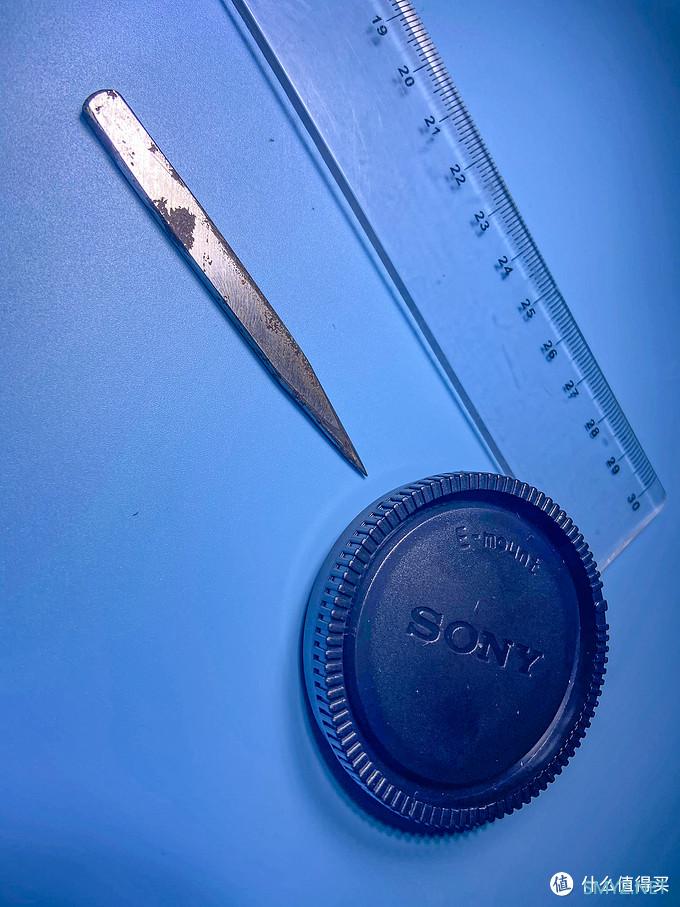

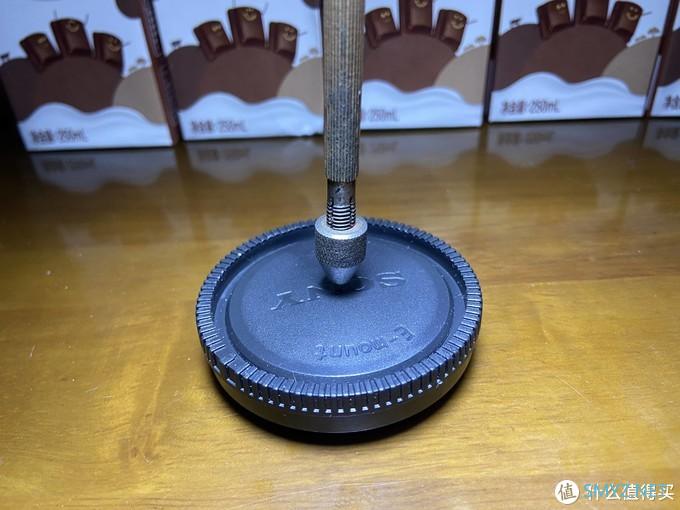

再准备好扎锥。索尼的机身盖有个特别大的优点，就是容易找到中心点，SONY商标的O字母的横向直径刚好可以确定镜头盖直径，用直尺就能很准确的找到圆心。

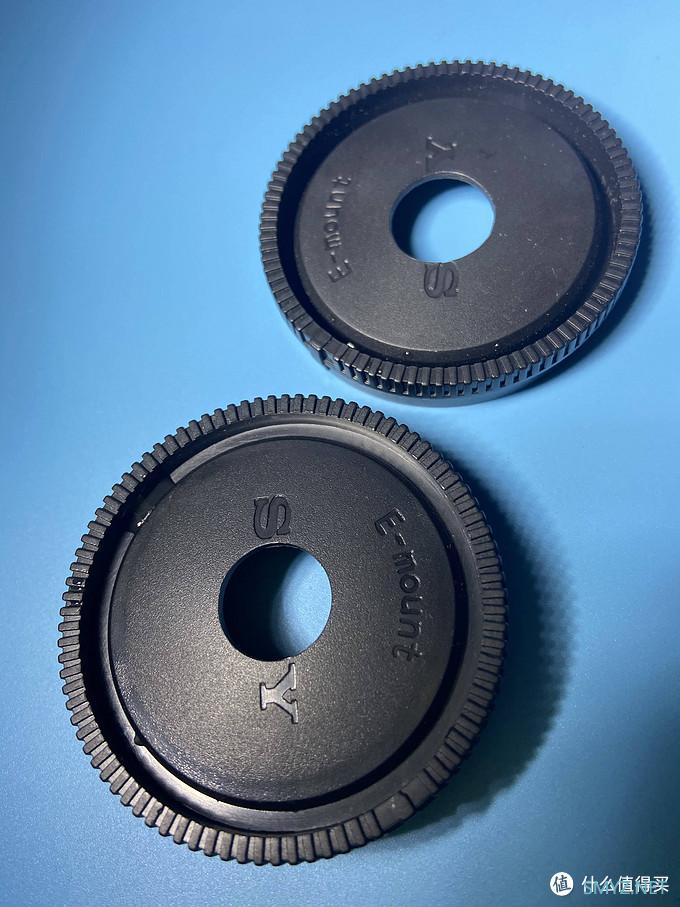

定好位后，直接操作开孔，机身盖和镜头盖都开了15mm的圆孔，镜头盖由于后续文章将发挥其他用途，开孔又用木工工具扩大了约一毫米，在此再次提醒大家加关注。

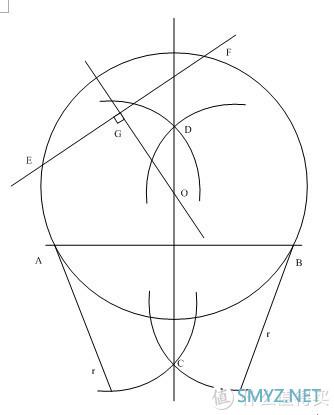

对于处女座和强迫症朋友，我照例提供科学方法供参考。

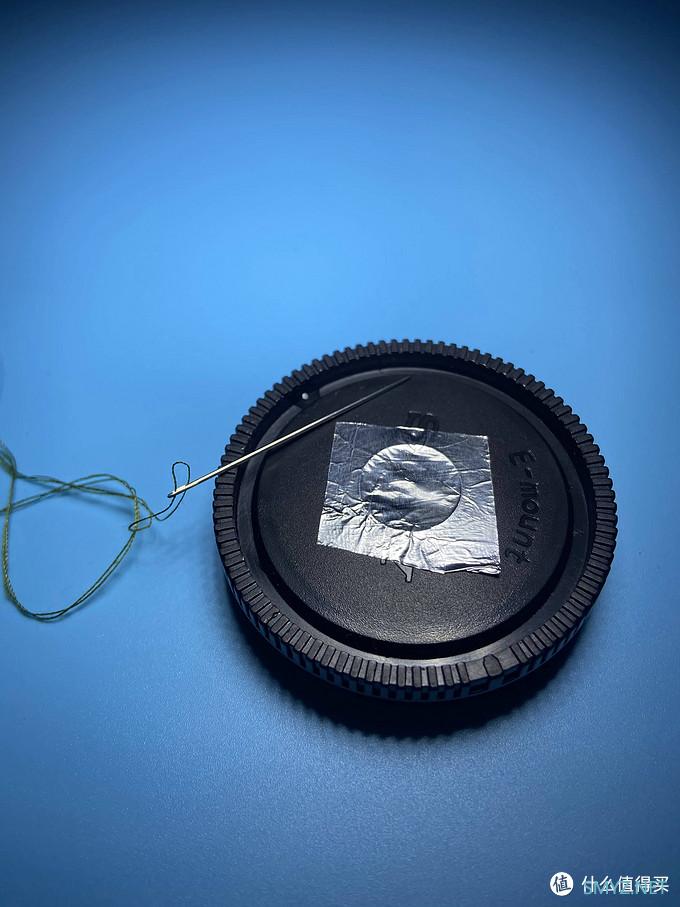

孔开好了，直接大丈夫呆胶布伺候就可以了。

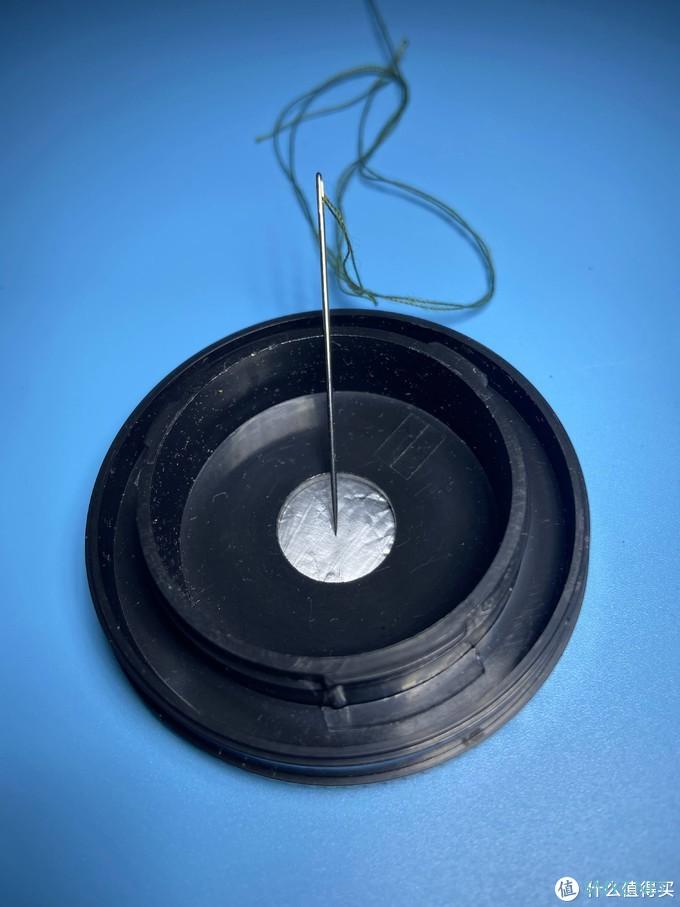

用针尖开一个0.3mm左右的孔。
好了大功告成，我们直接上机拍摄吧。
4.3 广角镜头实拍效果

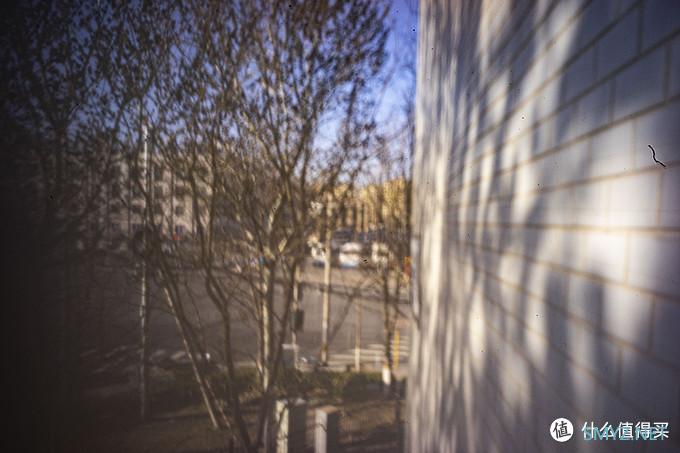

自觉隔离家中，受限于树木繁茂，镜头焦距约27mm。
广角效果体现出来了。
4.4 中焦镜头实拍效果
自觉隔离家中，大家感受一下不停随风摇曳的树杈的量吧，镜头焦距约55mm。

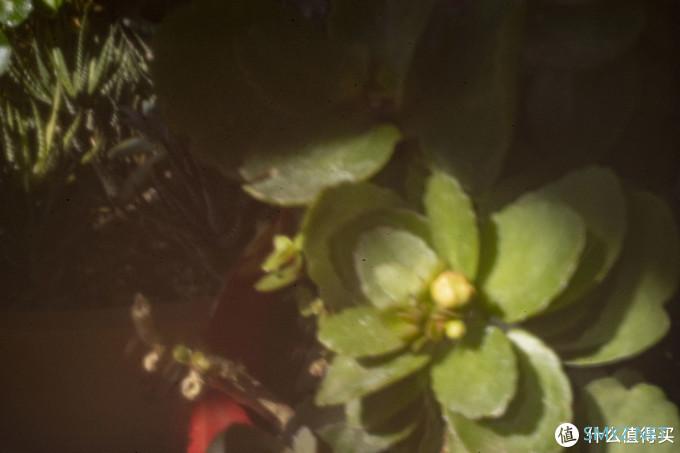

还是试试拍小微距吧，是不是清晰度还行？
5 镜头制作和使用核心经验总结
A. 镜片要尽可能的薄，减少光线偏折的可能。
B. 长焦镜头孔可以适当开大一些，提高进光量和快门速度。
C. 减少正对光源拍摄，否则见下图……
本回书着落在此，欲知大千世界尚有何等奇物，请听下回分晓。
如果大家以后想第一时间看到我的后续文章，记得加一下关注。
用不到的碎银子也请丢给我，谢谢啦！
