小编注：此篇文章来自#原创新人#活动，成功参与活动将获得额外100金币奖励。2020年新人计划正在进行，点击查看活动详情 之前在张大妈这里看到LaoH的一篇文章，HDMI分配器连接家庭影院，方案很好，可惜只有电视机一个输出，而我需要同时输出到电视机和投影机，所以只能自己来尝试配置连接。
首先说一下需求。房间是一个客厅，希望能兼容用电视和投影机。然后节目源有电视盒子，高清播放机，游戏机等。不希望用的时候HDMI插来拔去，所以我需要一个四进二出的HDMI分配器，TB上可以供挑选的品牌不多，听说过优联这个牌子，就买了他们家的，价格适中，活动价270大洋。
这里列一下设备清单：
1、奥图码投影机
2、小米电视机
3、华为电视盒子
4、芝杜硬盘高清播放机
5、雅马哈AV功放带一套5.1音箱
6、四进二出HDMI分配器
雅马哈功放自带四路HDMI输入，一路HDMI输出。所以一开始的方案是把所有节目源都接到雅马哈的HDMI输入，然后从雅马哈的HDMI输出到HDMI分配器。HDMI分配器再通过AB两路输出分别输出给电视和投影机。
这种方案使用了一段时间之后，发现了很多问题。最麻烦的是只要开机，就要开功放。
如果雅马哈功放不开，什么也看不了。而且每次切换节目源的时候，都要切换功放的输入，雅马哈功放有还有很多其他AV输入，蓝牙输入等，这样一圈切换下来也很耗时间。
后来下决心改成了现在的模样，感觉好多了。
新的接线是这样。所有节目源用HDMI连接到HDMI分配器的输入端，然后分配器AB两路输出到电视机和投影机。把HDMI分配器的音频输出用光纤连接到雅马哈功放的光纤输入端。再把雅马哈功放的HDMI输出也连接到HDMI分配器的输入端。看下图。（拍照没有擦灰，请忽视。
）

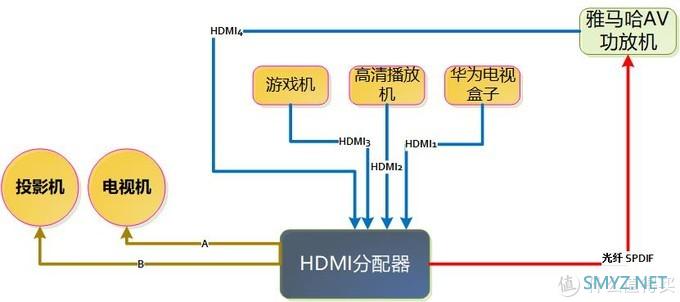

HDMI分配器接线图

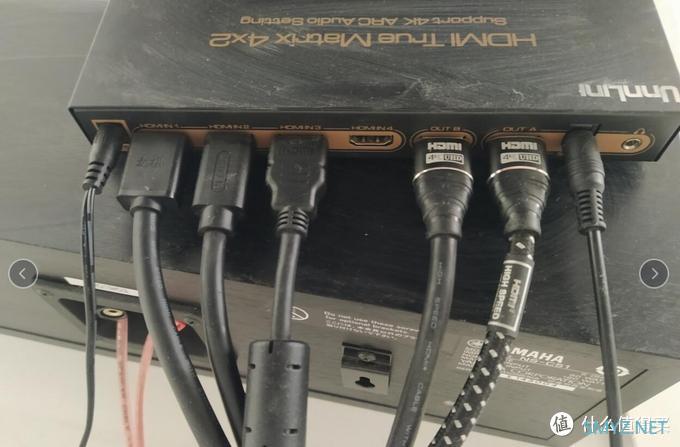

HDMI分配器接线照片，最左边是光纤，然后是输入1-4，输出AB。

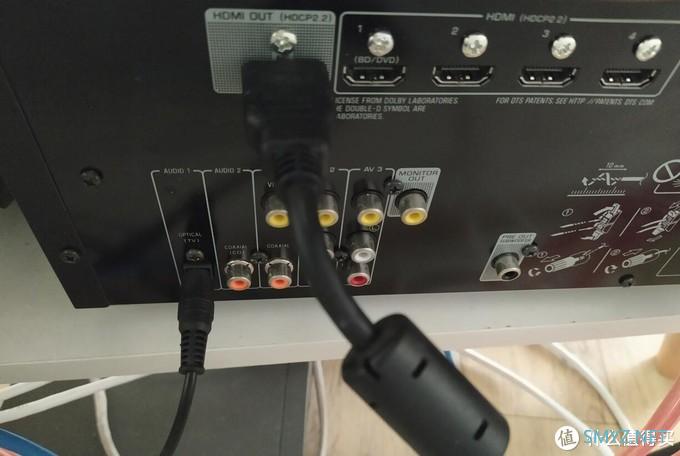

YAMAHA功放接线图。下方是光纤入，上方是HDMI输出连接到分配器HDMI3
华为电视盒子连接到了HDMI分配器的HDMI1输入端。
芝杜高清盒子连接到了HDMI分配器的HDMI2输入端。
雅马哈AV功放连接到了HDMI分配器的HDMI3输入端。
游戏机可以连接到HDMI分配器的HDMI4输入端。

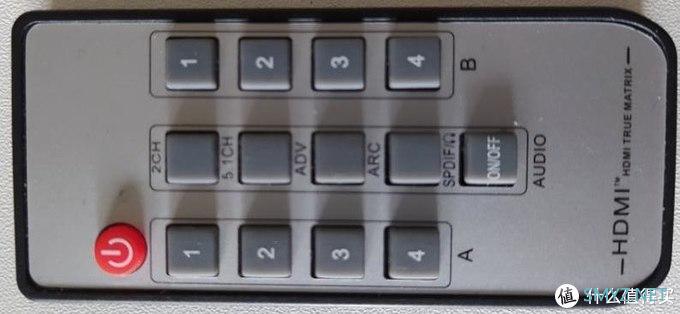

这是HDMI分配器的遥控器照片。
HDMI分配器遥控器
现在连接线已经连接好了。我们开始设置配置。
1、雅马哈AV功放：将音源输入切换到AUDIO1，以后使用就固定这里了。如果听FM或CD，下次看电视电影时记的要切换回AUDIO1（光纤输入），否则就没声音。
2、将HDMI分配器的SPDIF(光纤)的ON/OFF按钮按下开启。否则SPDIF光纤口如果关闭也没有声音。
3、设置小米电视开机自动进入HDMI节目源。
好了，大功告成！现在来测试一下。
1、看华为直播电视：确认华为直播电视盒子开着（每次启动麻烦，所以可以一直开着），接着打开雅马哈功放，然后按下HDMI分配器遥控器的A1按钮，打开小米电视选中这个节目源，即可看直播了。如果不想开功放，看电视很简单只要打开电视机就可以了，声音可以从电视机放出来。
2、看电影：打开高清播放机（芝杜这个机器发热厉害，所以平时不用就关机），接着打开雅马哈功放，然后按下HDMI分配器遥控器的A2按钮，打开小米电视选中这个节目源，就可以看电影了。声音是通过雅马哈功放音箱发出来的。这时候小米电视也会有声音，所以需要把小米电视音量调到底静音状态。如果不想开功放，只要把小米电视音量调大就能可以用电视机声音了。
3、设置雅马哈功放：雅马哈功放是可以通过图形界面设置菜单的。这里就用到了刚才那根雅马哈功放HDMI输出连接到HDMI分配器入口3的那根线，就是为了完成这个目的。我们只需要把HDMI分配器遥控器按下A3按钮，点击雅马哈功放遥控器的SETUP按钮，就可以看这个电视画面调整雅马哈功放设置了。
同样道理，如果想玩游戏机，就按下A4按钮。非常简单。
如果想用投影机播放上面内容，按下对应的B按钮就可以了。如A1,对应B1,A2对应B2……
小米电视自带网络内容。如果想看小米电视自带内容，按小米电视遥控器首页按钮，回到首页就可以看小米电视内容了。这时候只能使用小米电视自带扬声器。虽然雅马哈和小米电视都支持ARC功能，就是把电视声音回放到AV功放上。但是这里不要用，因为一旦启用了ARC功能，就意味着HDMI分配器的内容无法输入到小米电视了，所以不能用ARC。
而且发现一个很大毛病，所有的HDMI分配器几乎都有的毛病，就是在切换HDMI节目源的时候会有几秒钟的黑屏。这个不是质量问题，所有的都这样。据说是为了防止多信号冲击以及缓冲造成的。
上面这些设置好，虽然好用了。但是那么多遥控器放在一起，还是很麻烦。
下篇文章我们来介绍如何用一个次世代的超级遥控器iCLICK一键解决所有问题。
