24针主板线再见吧:intel纯12V电源规范ATX12VO今年出炉,30年来首次砍掉5V/3.3V供电

本文经快科技授权转载,原标题《30年来首次砍掉5V/3.3V供电:纯12V电源规范今年出炉》,作者:上方文Q,未经允许请勿转载。

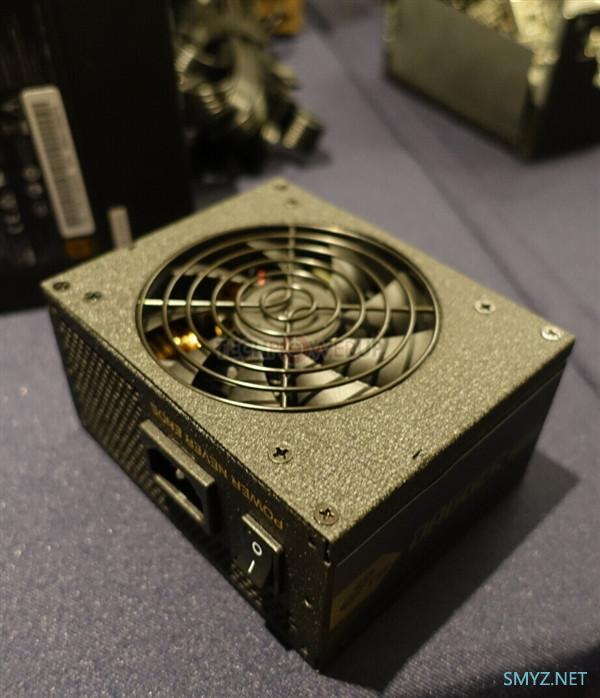

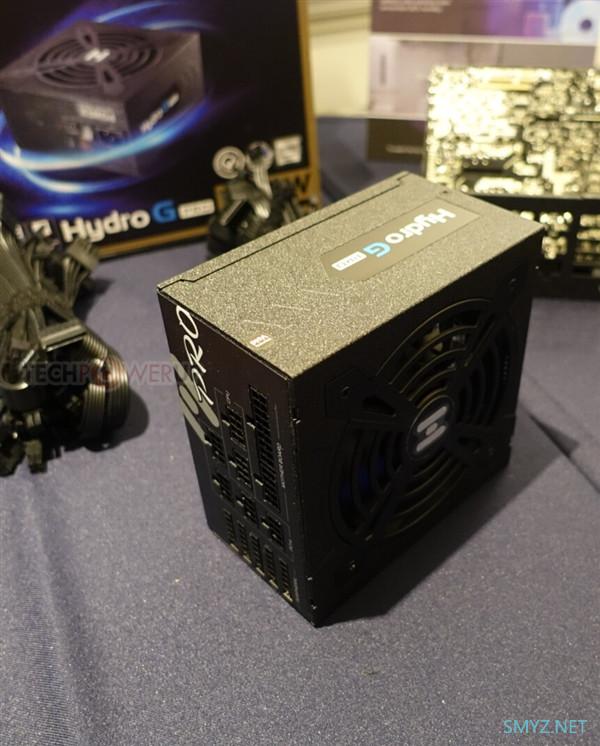

CES 2020展会期间,全汉(FSP)摆出了一部非常奇怪的电源,只有12V输出电路,而没有传统的5V、3.3V,同时主供电接口也从24针改为10针。

原来,它采用的是Intel全新打造的纯12V电源规范“ATX12VO”(O代表Only),也是1995年以来电源设计规范最大的一次变化,将彻底改变这一DIY核心部件的面貌。

ATX12VO规范完全取消了传统的5V、3.3V,只保留12V输出电路,由它统一负责为主板、显卡、硬盘、外设等进行供电,同时24针主供电接口改为10针,通常在CPU插座附近的4针EPS辅助供电接口则改为可选项,甚至是用于保持USB设备供电和唤醒的5VSB(Standby)输出也改成了12VSB,当然USB输出电压依然是5V。

12V向其他更低电压的转换则全部交给主板负责,比如硬盘、固态盘、光驱等所需的5V输入,都从主板获得,为此SATA接口旁边会增设一个SATA供电接口。

24针主板线再见吧:intel纯12V电源规范ATX12VO今年出炉,30年来首次砍掉5V/3.3V供电

庞大的24针供电接口,再见了

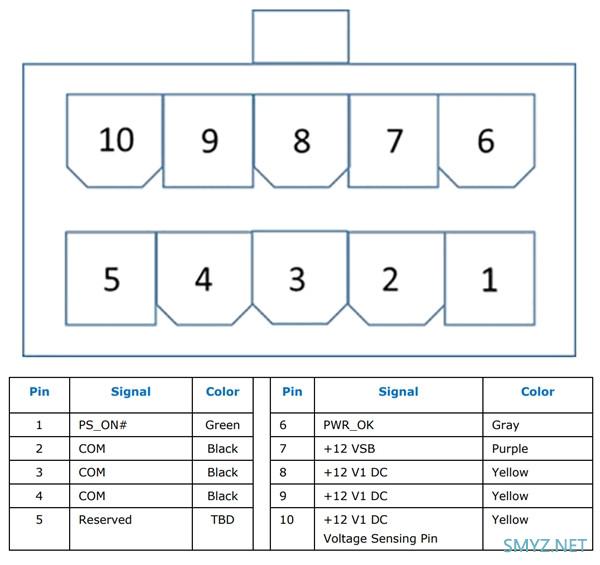

新的10针主供电接口针脚定义如下,其中第8、9、10针用于+12V V1 DC供电输出和电压感应,第7针用于+12VSB,同时第1、5针采用防呆设计。


24针主板线再见吧:intel纯12V电源规范ATX12VO今年出炉,30年来首次砍掉5V/3.3V供电

新的电源规范下,无论电源设计还是主板设计都会大大简化,整体成本也将明显降低。


过去30年来,电源设计一直专注于AC-12VDC的转换,然后转换成5V、3.3V,而去掉后一步骤后,自然有利于提高供电转换效率,减少浪费。

主板方面也能统一管理供电设计,减少物料元件的使用,而且以往主板厂商各自为政的电源转换等也将纳入统一规范,平台通用性更好。

Intel ATX12VO电源规范已经制定完毕并公开,相关产品将在今年晚些时候问世,但初期仅限OEM和整机市场,零售渠道推广时间表暂时不详。

24针主板线再见吧:intel纯12V电源规范ATX12VO今年出炉,30年来首次砍掉5V/3.3V供电

24针主板线再见吧:intel纯12V电源规范ATX12VO今年出炉,30年来首次砍掉5V/3.3V供电
