购买理由
初玩单片机的人，肯定少不了拥有一个编程器。某宝上编程器种类很多，较多人购买的是CH340G编程器。CH340G编程器是CH34X系列推出时间最早的USB转串口编程器，应用最广，辅助的软件成熟。340芯片比PL2303芯片稳定，STC官方都推荐使用。一般人还会购买来刷机顶盒刷路由器。
外观展示

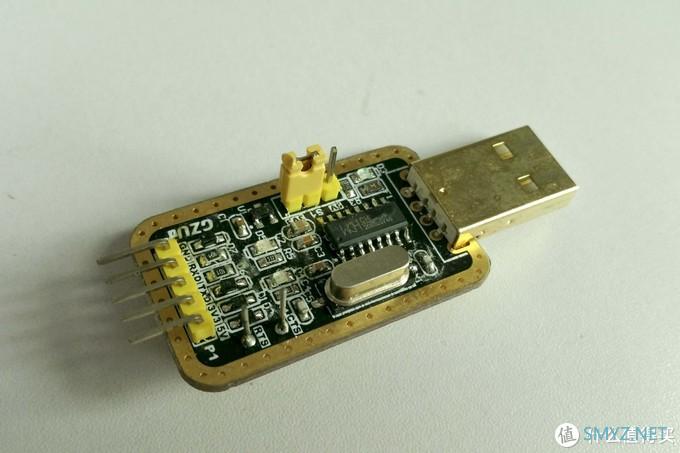

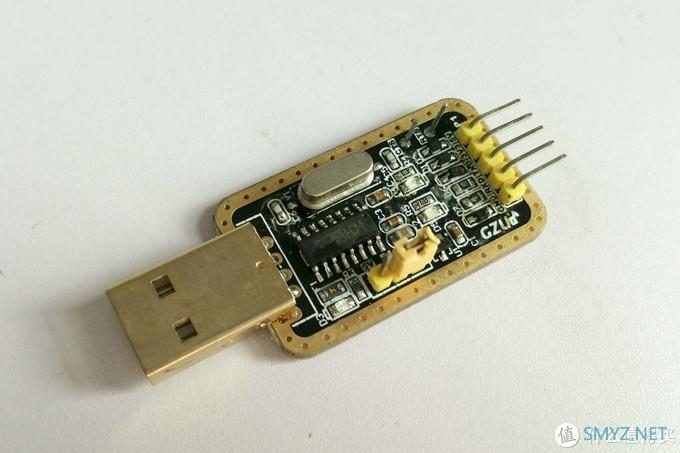

CH340G土豪金编程器总重量是6g，PCB尺寸是40mm × 24mm，加上usb接口长58mm。大小上相当于一只小优盘。

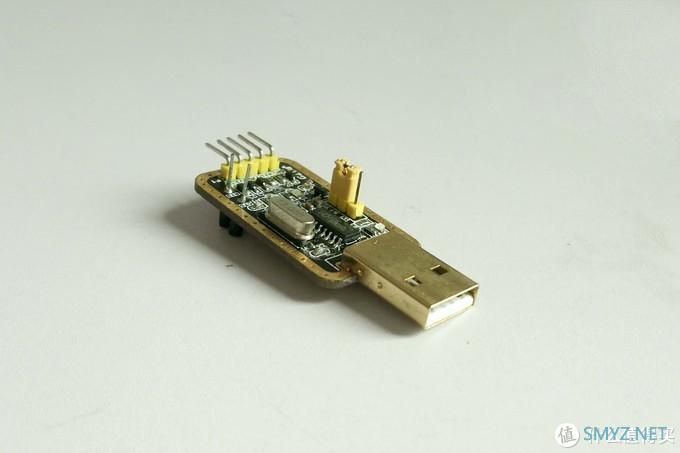

镀金色USB接口，土豪金配色的外观逼格满满。

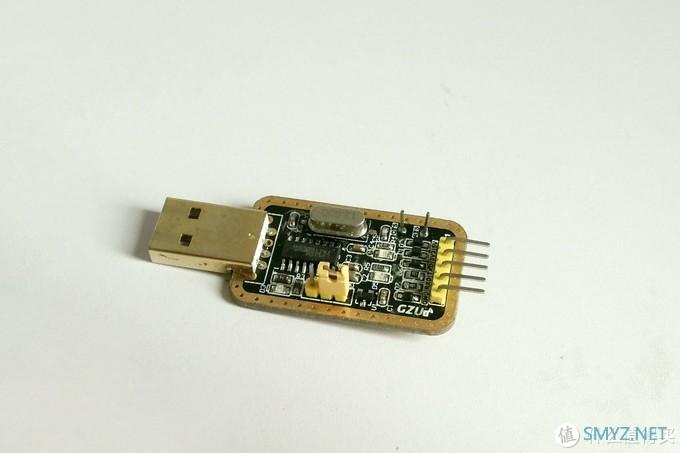

黑金主板，边缘有镀金包裹防护。锣边光滑不割手。

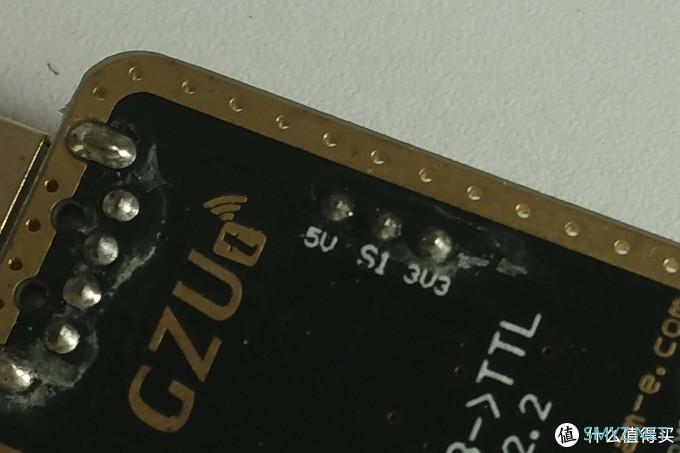

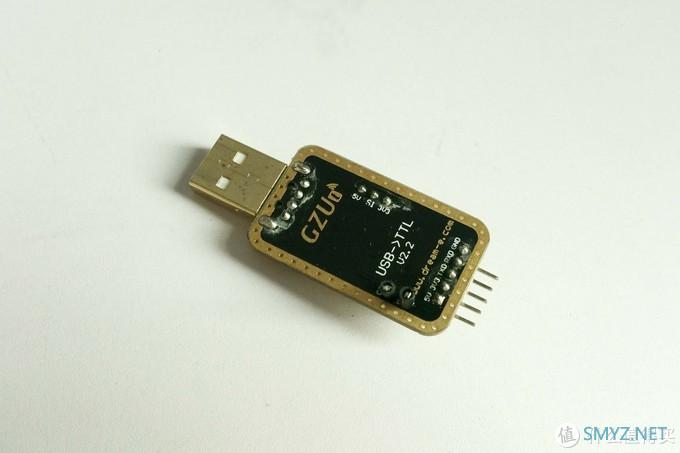

背面是广州优硕品牌logo和一些针脚的定义丝印。这种廉价的深圳产CH340G土豪金编程器大都是使用网上流传的PCB板子，毫无改动，PCB上官方网站dream-e都已经无法访问了。但是网上依旧有优硕的软件，可以很方便刷机顶盒。

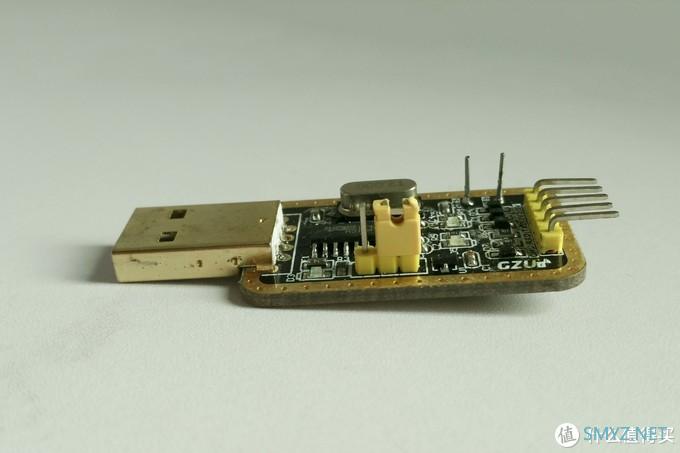

侧边是3.3v和5v针脚的丝印。

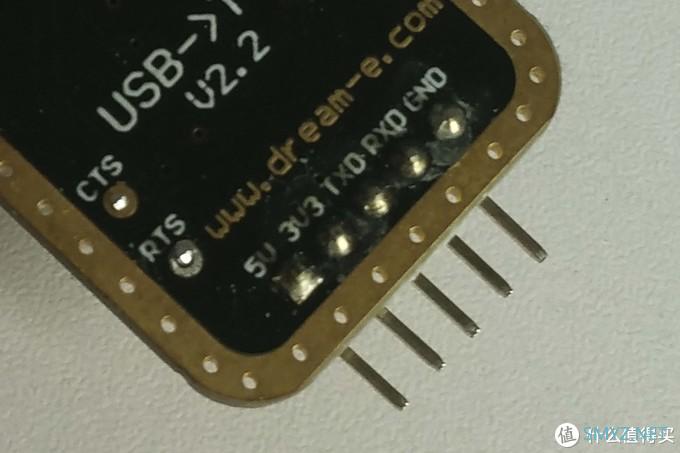

尾部是5P插针的定义丝印，丝印正反都有，方便使用。
正面除了有PWR电源灯，还有TXD和RXD指示灯。方便的刷机的时候，直观观察CH340G的运作状态。

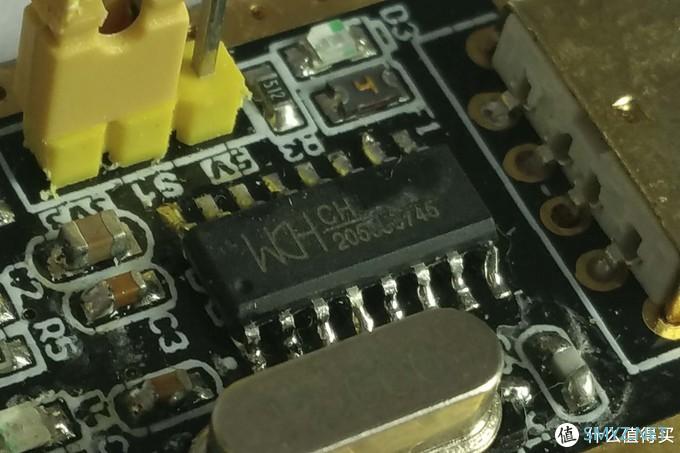

原装的CH340g芯片。CH340G和国产PL2303都是USB转TTL接口，不少商家会以PL2303充当CH340G。

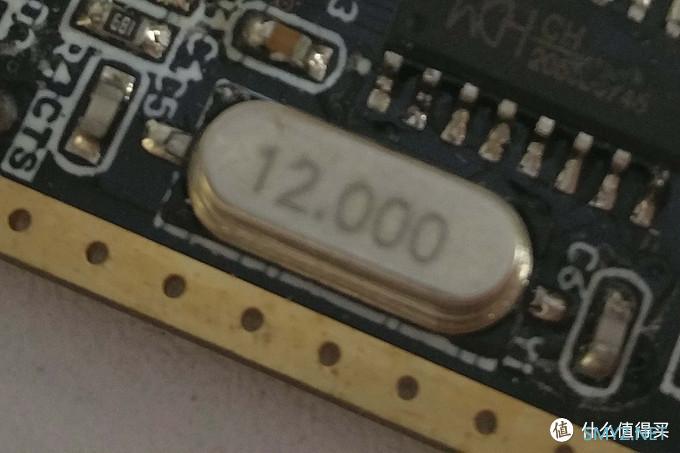

由于推出时间早，没有内置晶振和EEPROM。CH340G编程器使用的是外置的12M高精度晶振。

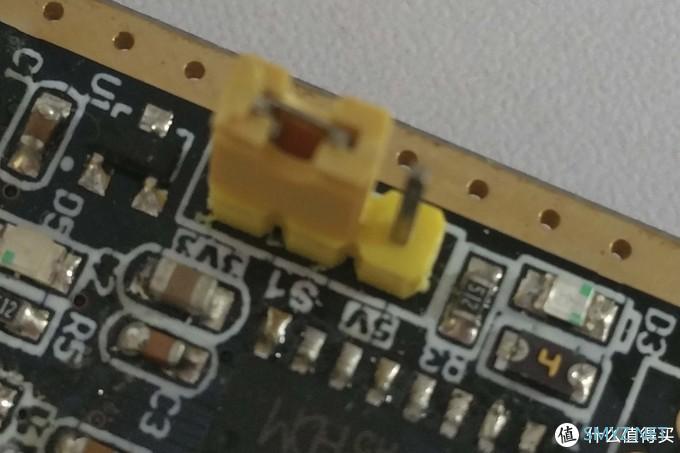

5v和3.3v跳线设置，通过使用跳线帽更高5v和3.3v电源。旁边带有500mA自恢复保险丝，安全可靠。

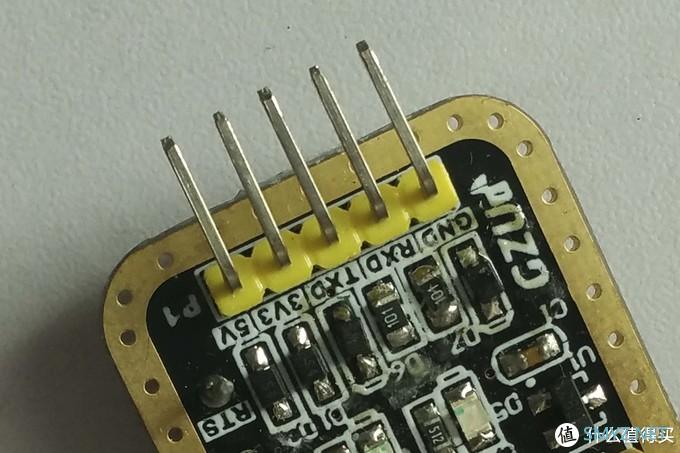

5P排针TTL接口，分别是GND、RXD、TXD、3V3、5V。RXD和TXD还带有高压保护。GND、3V3、5V则带有防接反保护。能有效防止串口过流，烧坏设备。

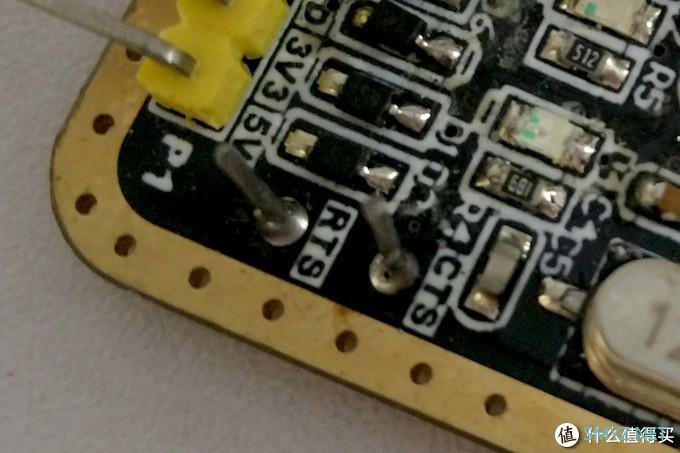

预留了RTS和CTS接口，针是我后加的。
使用感受
CH34系列的兼容性是最好的，自带微软认证驱动，资料齐全。WIN10系统下无需手动安装CH340SER驱动程序，可以自动识别。

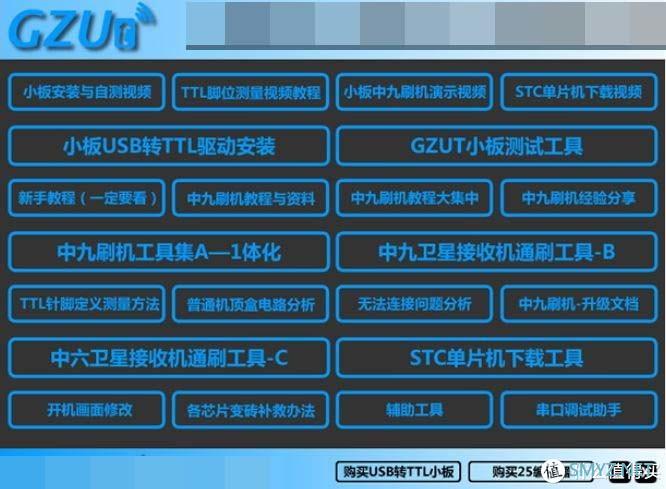

一般人常用的上机位软件是广州优硕专门推出的配套软件，简单易用。不仅有教学，还有各种机顶盒的刷机模式可选。

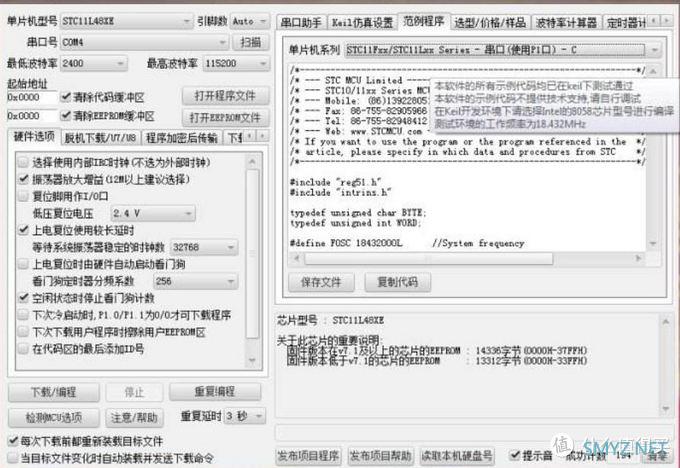

单片机开发的话，会使用专门针对STC系列单片机开发的STC_ISP，支持16m以下的SPI。可下载STC89系列、12C2052系列和12C5410等系列的STC单片机。不过CH340系列芯片的读取速度较慢，只能是入门级简单使用。
总结

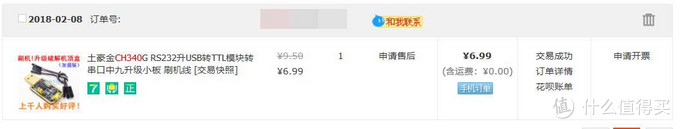

使用过不少编程器，廉价编程器除了FTDI的编程器，CH340G土豪金编程器算是最好用的了。CH340G土豪金编程器某宝普遍价格在十元以下包邮，而FT232编程器假货多，CH340G土豪金编程器就显得性价比非常高啦。
