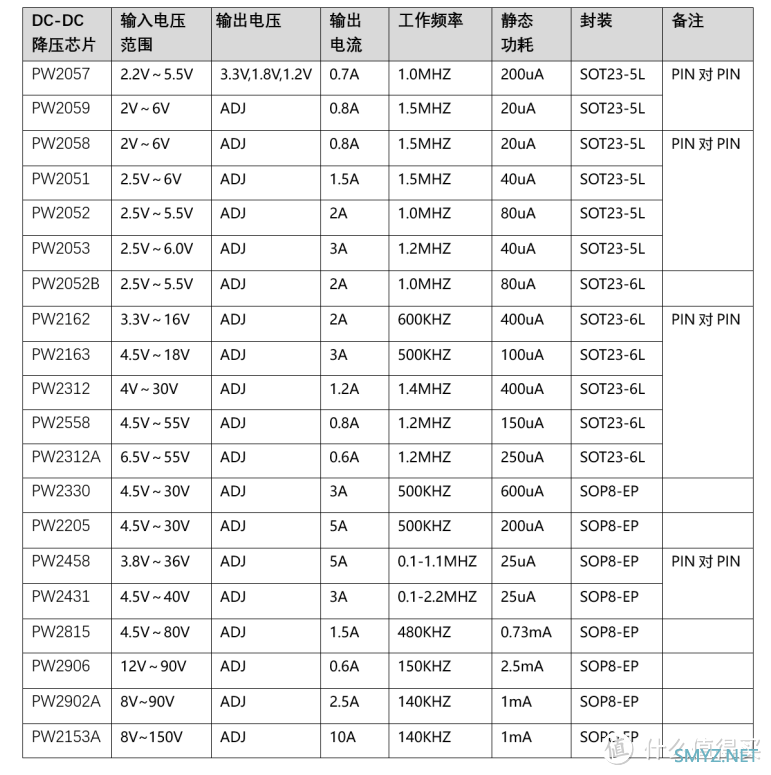

一般描述（百度翻译）
PW2205 开发了一种高效同步降压 DC-DC 转换器，能够提供 5A 输出电流。 PW2205 可在 4.5V
至 30V 的宽输入电压范围内工作，并集成了主开关和同步开关，具有非常低的 RDS（ON），以最大限度地降低传导损耗。PW2205 采用即时 PWM 架构，可实现高降压应用的快速瞬态响应和轻负载下的高效率。此外，它在连续导通模式下以 500kHz 的伪恒定频率工作，以减小电感和电容器的尺寸
特点
⚫ 内部开关的低 RDS（ON）（顶部/底部）： 70/40mΩ
⚫ 4.5V-30V 输入电压范围
⚫ 瞬时 PWM 架构，可实现快速瞬态响应
⚫ 外部软起动限制浪涌电流
⚫ 伪恒定频率：重载时为 500kHz
⚫ 5A 连续， 6A 峰值负载电流能力
⚫ 1.5% 0.6V 基准电压源
⚫ 输出过电流限制
⚫ 带电流折返的输出短路保护
⚫ 热关断和自动恢复
⚫ 符合 RoHS 标准且无卤素
⚫ 封装： SOP8-EP
应用
⚫ 液晶电视
⚫ 大功率 AP 路由器
⚫ 联网
⚫ 机顶盒
⚫ 笔记本
⚫ 存储

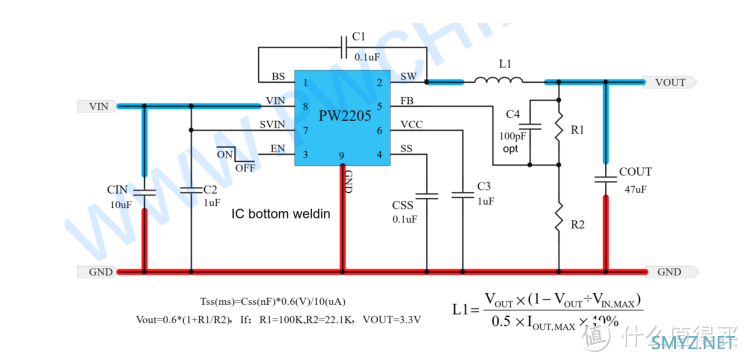

典型应用电路

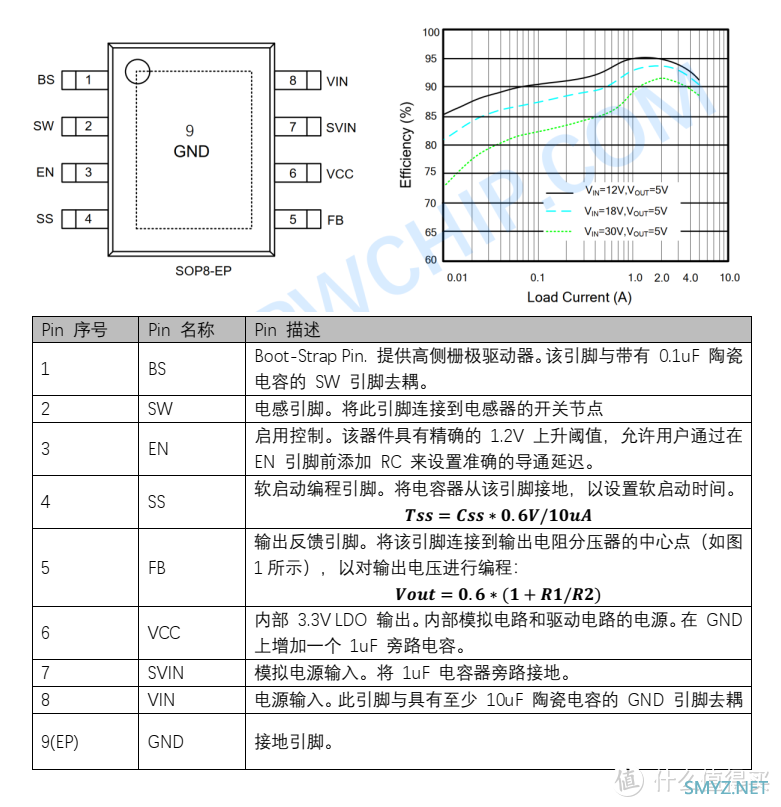

引脚分配/说明

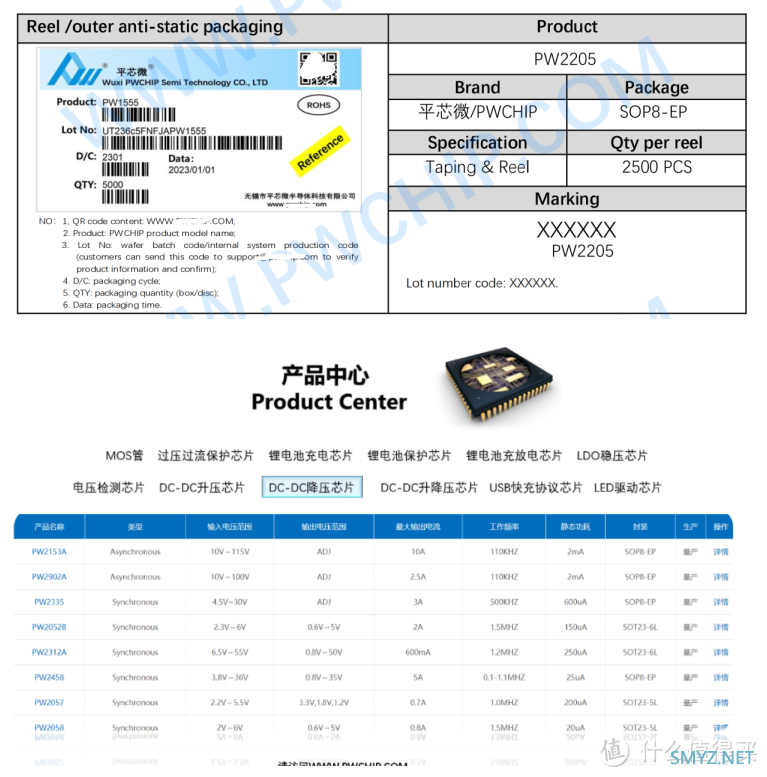

产品信息

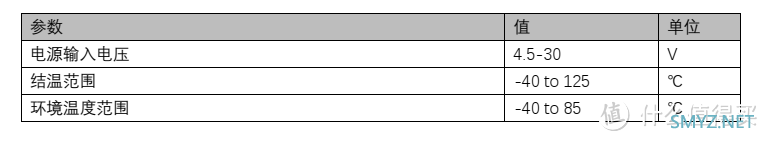

推荐操作条件 （注 3）

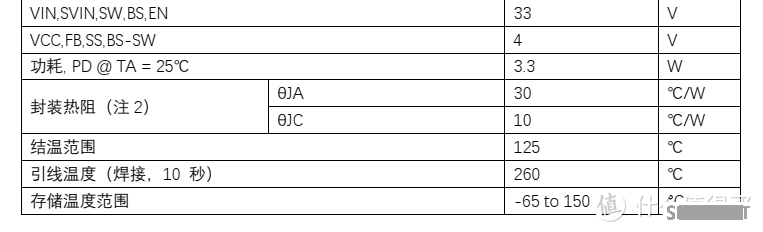

Absolute Maximum Ratings (Note 1)
Note 1:Stresses beyond the〝 Absolute Maximum Ratings"may cause permanent damage to the device. These are stress ratings only.Functional operation of device at these or any other conditions beyond those indicated in the operational sections of the specification is not implied.Exposure to absolute maximum rating conditions for extended periods may affect device reliability.
Note 2:θJA is measured in the natural convection at TA=25℃ on a low effective single layer thermal conductivity test board of JEDEC 51-3 thermal measurement standard. PADDLE OF SOP8-EP packages is the case position for θJC measurement.
Note 3:The device is not guaranteed to function outside its operating conditions.

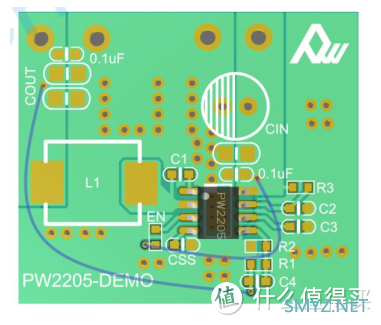

PCB 设计：
PW2205 稳压器的布局设计相对简单。为了获得最佳效率和最小的噪声问题，我们应该将以下元件放置在靠近 IC 的位置： CIN、 C3、 L1、R1 和 R2。
1， 希望最大限度地增加连接到 GND 引脚的PCB 铜面积，以达到最佳的热和噪声性能。如果电路板空间允许，则非常需要接地层。
2、 CIN 必须靠近 VIN 和 GND 引脚。必须最小化 CIN 和 GND 形成的环路面积。
3、 与 SW 引脚相关的 PCB铜面积必须最小化，以避免潜在的噪声问题。
4、 元件 R1 和 R2，以及连接到 FB 引脚的走线不能与 PCB 布局上的 SW 网相邻，以避免噪
声问题。
5、 如果与 EN 引脚接口的系统芯片在关断模式下具有高阻抗状态，并且 IN 引脚直接连接到锂离子电池等电源，则希望在 EN 和 GND引脚之间增加一个下拉 1Mohm 电阻，以防止噪声在关断模式下错误地导通稳压器。

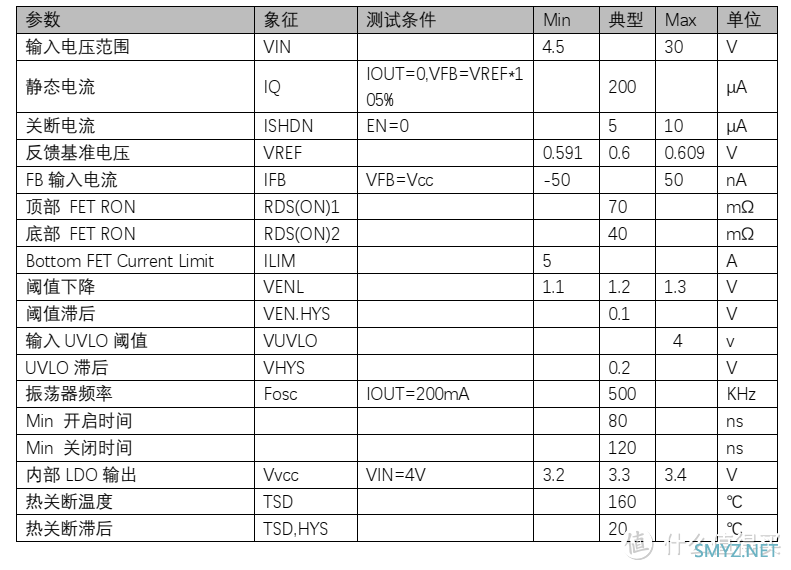

电气特性
除非另有说明，否则 VIN = 12V， VOUT = 5V， COUT = 47uF， TA = 25°C， IOUT = 1A。
操作
PW2205 是一款同步降压稳压器 IC，将 PWM 控制、顶部和底部开关集成在同一芯片上，以最大限度地降低开关转换损耗和传导损耗。凭借超低 Rds（on） 功率开关和专有的 PWM 控制，该稳压器 IC 可以同时实现最高效率和最高开关频率，以最大限度地减小外部电感和电容器尺寸，从而实现最小的解决方案尺寸。 PW2205 提供保护功能，如逐周期电流限制和热关断保护。 PW2205将检测输出电压条件以进行故障保护。
应用信息
由于 PW2205 IC 的高集成度，基于该稳压器 IC 的应用电路相当简单。只需根据目标应用规格选择输入电容 CIN、输出电容 COUT、输出电感 L 和反馈电阻（R1 和 R2）。
反馈电阻分压器 R1 和 R2
选择 R1 和 R2 以设置正确的输出电压。为了将轻负载下的功耗降至最低，最好为 R1 和 R2 选择较大的电阻值。强烈建议两个电阻器的值在 10kΩ和 1MΩ之间。如果 Vout 为 3.3V，则选择R1=100k，则使用以下公式， R2 可以计算为 22.1k：
???????????????? = ????. ???? ∗ (???? + ????????/????????)
输入电容 CIN：
通过输入电容的纹波电流计算公式为：
为了最大限度地降低潜在的噪声问题，请将典型的 X5R 或更高级别的陶瓷电容器放置在非常靠近 VIN 和 GND 引脚的位置。应注意尽量减少 CIN 和 VIN/GND 引脚形成的环路面积。在这种情况下，建议使用 10uF 低 ESR 陶瓷电容器。

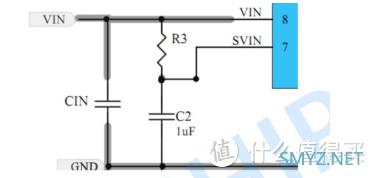

内部模拟电路由 SVIN 供电。为避免噪声问题，建议使用从 SVIN 到 GND 紧密连接的 1uF 陶瓷电容器。还可以在电源输入到 SVIN 之间添加一个 RC 滤波器。
输出电容 COUT：
选择输出电容以处理输出纹波噪声要求。选择此电容器时，必须同时考虑稳态纹波和瞬态要求。为获得最佳性能，建议使用电容大于 47uF 的 X5R 或更高等级的陶瓷电容器。
输出电感 L：
选择该电感器时需要考虑几个因素。
1. 选择电感以提供所需的纹波电流。建议纹波电流选择为最大输出电流的 40%左右。电感计算公式为：
其中 Fsw 是开关频率， IOUT， MAX 是最大负载电流。PW2205 稳压器 IC 对不同的纹波电流幅度具有相当的耐受性。因此，电感的最终选择可能会略微偏离计算值，而不会显著影响性能。
1. 在满载条件下，电感器的额定饱和电流必须选择大于峰值电感器电流。
1. 电感的 DCR 和开关频率下的磁芯损耗必须足够低，才能达到所需的效率要求。希望选择DCR<10mΩ的电感器，以实现良好的整体效率。
软启动
将电容器从软启动编程引脚连接到地，以设置软启动时间。
???????????? = ???????????? ∗ ????. ????????/????????????????
启用操作
将 EN 引脚拉低 （<1.2V） 将关闭器件。在关断模式下， PW2205 关断电流降至低于 5uA。将EN 引脚驱动至高电平（>1.3V）将再次导通 IC。
外部自举电容器
该电容器为内部高侧 MOSFET 提供栅极驱动器电压。建议在 BS 引脚和 SW 引脚之间连接100nF 低 ESR 陶瓷电容器。
VCC LDO
3.3V 内部基准电压源。该引脚应用 luf 陶瓷电容器旁路接地。该引脚可用于 20mA 或更低的外部直流负载。
负载瞬态注意事项：
PW2205 稳压器 IC 集成了补偿元件，以实现良好的稳定性和快速瞬态响应。在某些应用中，与R1并联添加 100pF 陶瓷电容可能会进一步加快负载瞬态响应，因此建议用于负载瞬态阶跃要求较大的应用。
