充电头网汇总了vivo手机的原装快充充电器拆解，从早年Xplay 5手机开始的18W闪充充电器到如今iQOO 10 Pro手机的200W闪充，短短数年时间，充电功率提升了10倍还多，对应到手机上的充电时间也是大幅压缩。得益于科技进步，虽然说充电功率提升10倍，但充电器的体积却没有太大变化。通过使用氮化镓开关管，平面变压器，立体堆叠技术，提高开关频率，缩小元件体积。在同等的体积内实现更高的输出功率。下面就一起来看看充电器的升级和进步吧。

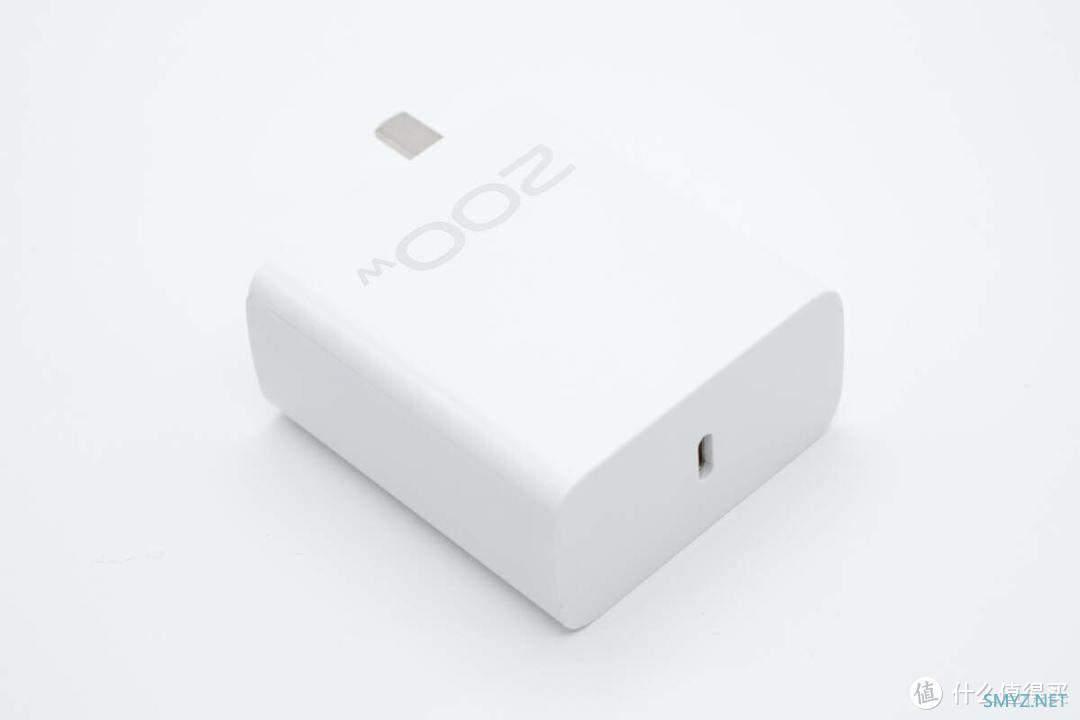

iQOO 10 Pro 200W氮化镓闪充充电器
iQOO推出的这款200W氮化镓闪充内置了两颗纳微NV6136A氮化镓功率芯片，相比之前推出的120W氮化镓闪充，体积只是稍微增大了一点，功率密度得到显著提升。这款充电器支持200W超快闪充和65W通用PD输出，以及5-20V3.25A PPS输出，还可以为笔记本和其他的手机快充，通用性也不错。
充电头网通过拆解了解到，iQOO这款200W氮化镓充电器采用PFC+ZVS反激电路架构，PFC升压控制器采用安森美NCP1623，ZVS反激控制器采用Dialog iW9802，搭配纳微氮化镓功率芯片NV6136A。同步整流控制器采用MPS MP6908A，同步整流管使用威兆半导体两颗VSP003N10HS-G并联，满足10A大电流输出。
充电器内部使用艾华电解电容和固态电容滤波，变压器及开关管均打胶贴导热垫加强散热，降低大功率输出的温升，充电器内部配有多颗热敏电阻进行温度检测，监控温度不超过正常范围，确保安全使用。
相关阅读：
1、拆解报告：iQOO 10 Pro原装200W氮化镓超快闪充

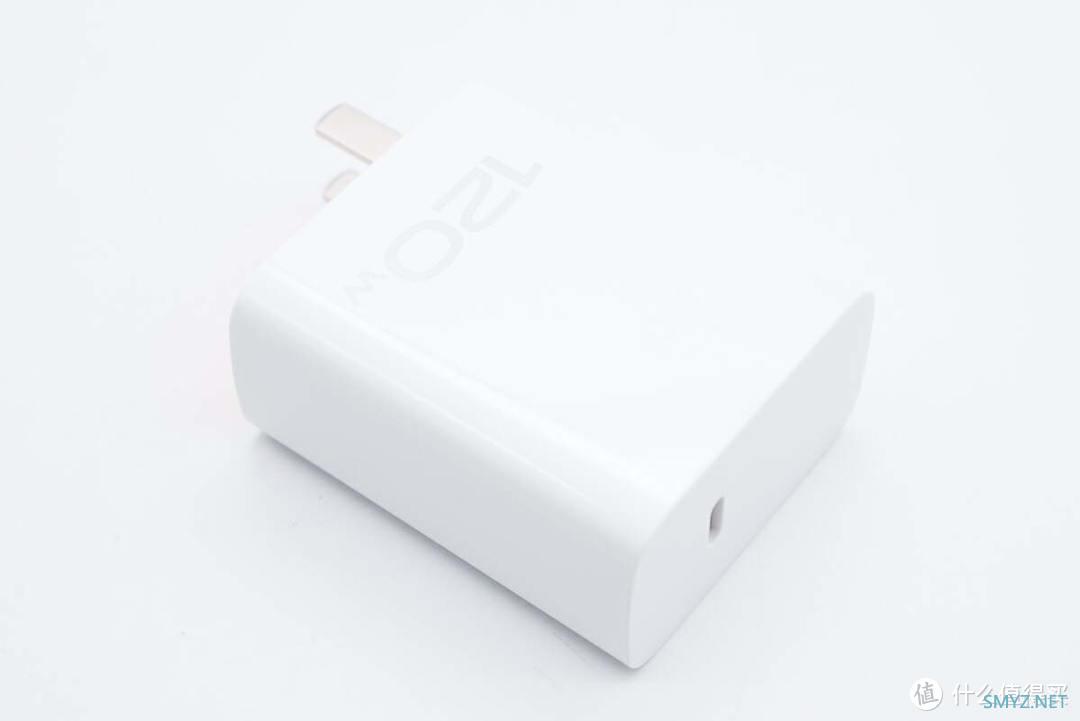

iQOO 9 Pro 120W氮化镓闪充充电器
iQOO 120W 氮化镓闪充在纳微NV6136A氮化镓芯片加持下，三围仅60*52*29mm，功率密度高达惊人的1.31W/cm³，如此亮眼的数据，官方将其称为迷你充电器也就不为过了。此外充电器的重量、效率等方面的表现也很亮眼。
充电器还支持100-240V~ 50/60Hz全球电网，采用Type-C接口，附带1.5米长6A CC线。性能方面，兼容QC2.0、PD3.0、PPS快充协议，具备5-20V齐全固定电压档位，并带有5-20V3.25A宽幅PPS电压子集，因此除了支持11V6A、20V6A超级闪充满足iQOO用户需求外，也能充笔电、iPad与Switch TV底座等数码设备，堪称充电器界的六边形战士，日常充电一个就够了。

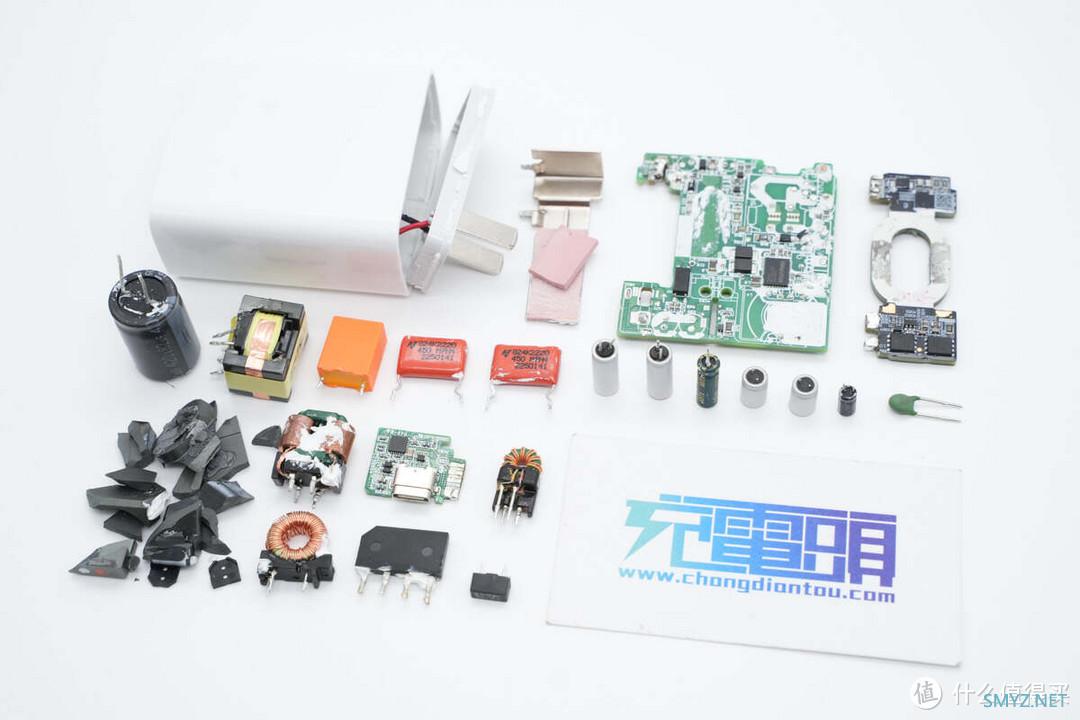

充电器由国际知名大厂康舒科技代工，采用PFC+高频QR开关电源架构设计。采用了纳微两颗NV6136A GaNFast功率芯片以及威兆的同步整流管，控制器分别是安森美、Dialog和MPS的，立锜科技定制协议IC控制接口输出电压，国内知名品牌艾华电容滤波，用料阵容相当豪华。此外除配散热片外，主要发热器件也都贴有导热垫提升散热效果，细节讲究。
相关阅读：
1、挑战百瓦快充体积极限，iQOO 120W 氮化镓闪充拆解
iQOO 5 Pro 120W闪充充电器
iQOO这款充电器采用PC阻燃材质外壳，输入端外壳为橙色，凸显品牌文化。充电器支持家族33W、55W和120W超级闪充，面对自家旗下各种手机和移动电源，都能很好的进行快充。此外充电器还进行了魔改，支持QC和PD快充，具备5V3A、9V3A、12V3A、15V3A、20V3.25A五组固定电压档位，可为笔记本充电，实用性更上一层楼。

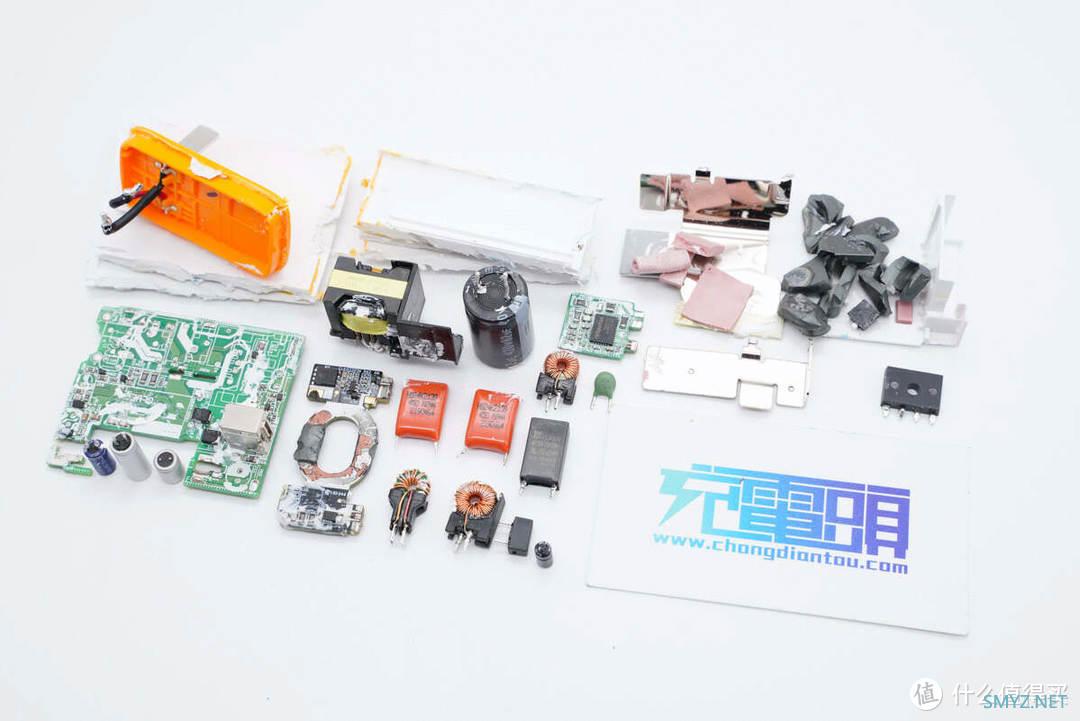

充电头网通过拆解发现，这款充电器设有PFC升压电路，由德州仪器UCC28056搭配安森美MOS管组成。开关电源部分由安森美NCP1342搭配意法高压MOS管，以及芯源MP6908A搭配同步整流MOS组成，输出宽范围电压，输出采用固态电容滤波。协议芯片一如既往的定制型号，支持私有FlashCharge和PD快充，两颗光耦分别用于电压反馈和保护功能。

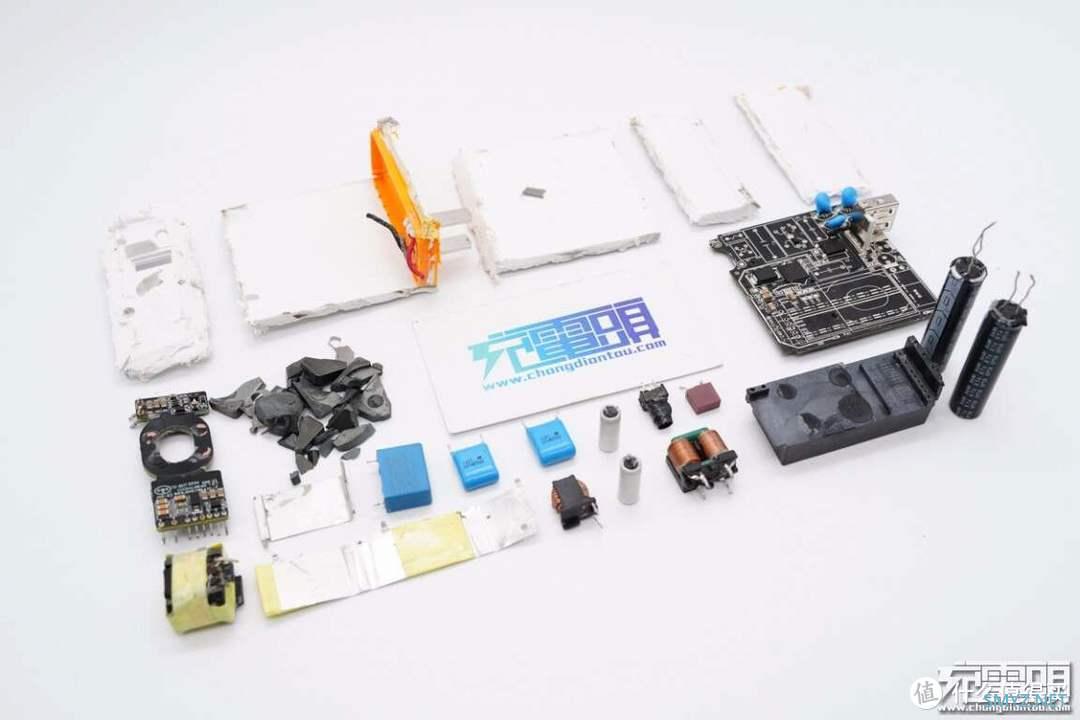

充电器插脚和USB-A口靠侧面布置，内部灌胶填充，元器件焊接整齐紧凑，电路布局清晰明了。由于和小米那款充电器一样都是出自大厂航嘉之手，两者整体上大同小异，主要不同点是在协议芯片上做了特殊设计，分别满足两个大客户不同的功能需求。
相关阅读：
1、15分钟充满手机，iQOO 120W闪充充电器深度拆解
iQOO 3 55W闪充充电器
vivo 55W FlashCharge2.0闪充充电器由惠州市锦湖实业发展有限公司生产，机身光滑边角圆润，输入端固定式插脚搭配两侧双翼，使用起来相当稳固。除了55W闪充，这款充电器还向下兼容VIVO的11V3A 33W快充。此外充电器还支持QC快充协议，可以为其它品牌手机进行18W快充。
充电头网通过拆解了解到，这款充电器采用了开关电源宽范围输出，由协议芯片控制输出电压的典型架构。充电器内部使用立锜初次级控制器方案，AC-DC部分由立锜PWM主控芯片搭配士兰微MOS，以及次级控制器搭配万代整流MOS组成，经快充协议芯片控制输出电压。
此外，充电器输入端采用丰宾及智宝电容滤波，输出采用绿宝石固态电容滤波，用料到位；初次级之间以及PCB板背面加装了一体式绝缘隔离板，并且背面还注胶和配置散热片帮助散热。
相关阅读：
1、拆解报告：vivo 55W Super FlashCharge2.0闪充充电器

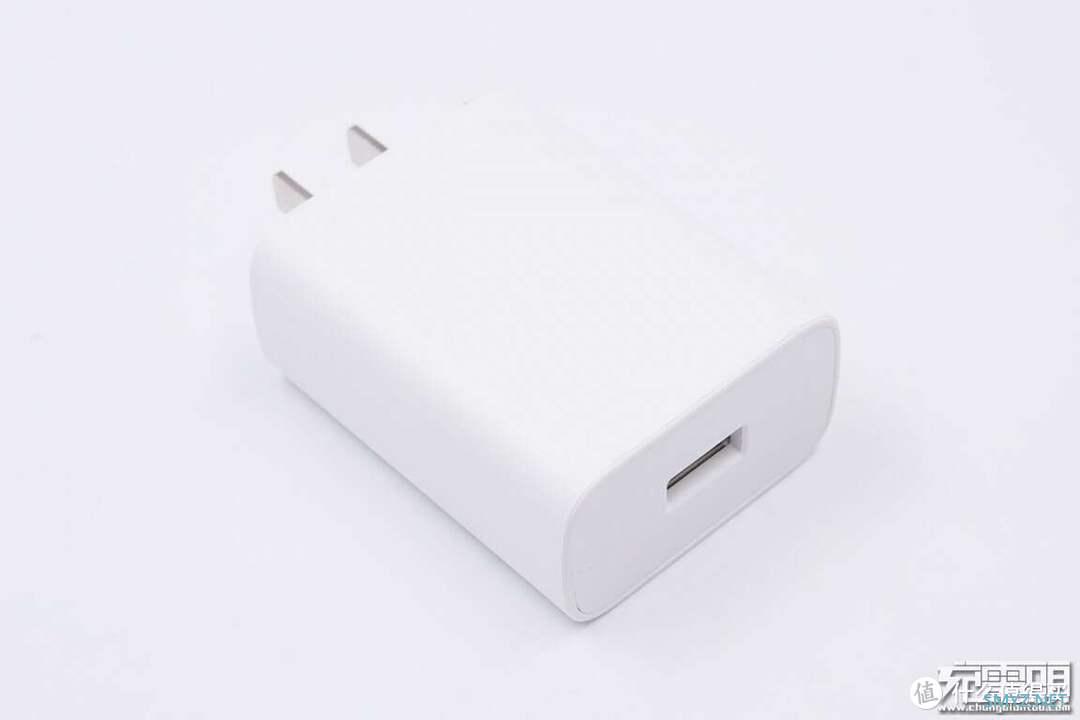

iQOO Neo 855 33W闪充充电器
vivo这款FlashCharge 2.0快充充电器风格较之前的原装充电器而言有较大区别，机身更为修长。机身外壳采用的是白色阻燃PC材质，哑光处理，耐刮且不沾指纹。性能方面，除了支持vivo最新的FlashCharge2.0快充之外，还支持QC2.0快充协议，可兼容vivo老款机型18W快充。

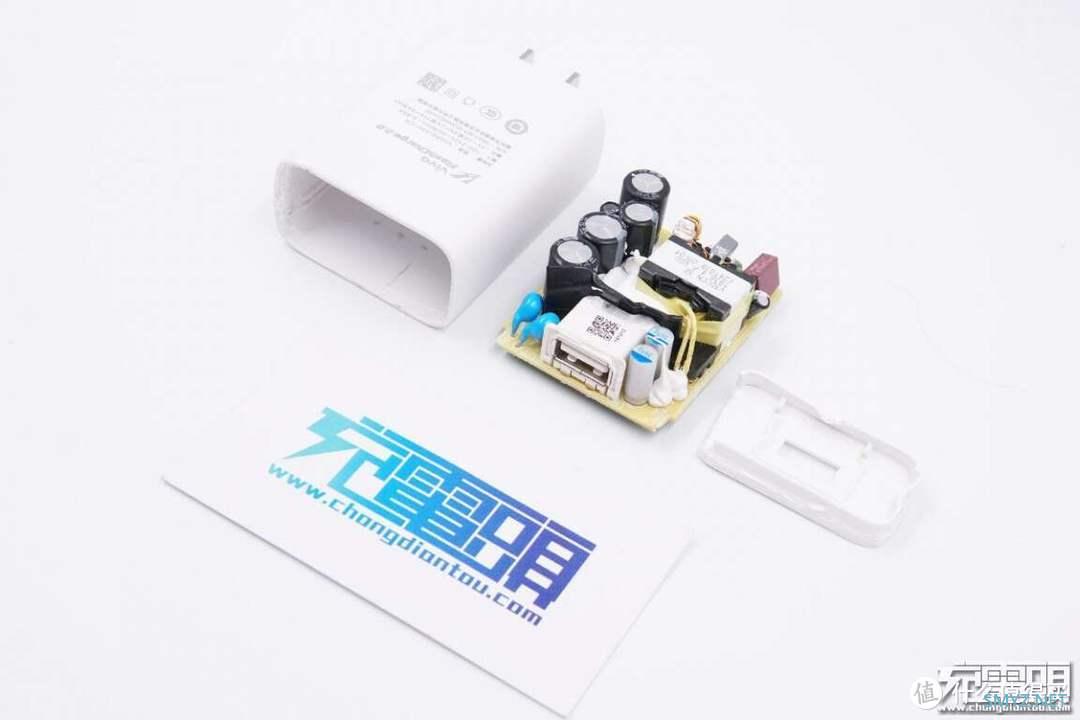

充电头网拆解发现，这款充电器内部采用了全套立锜快充解决方案，并采用了士兰微电子的初级开关管以及威兆半导体的次级同步整流MOS管，主要元器件均来自业内知名半导体企业。同时，内部元器件布局有序、紧凑，并在变压器周边采用了大量的注胶处理，加强散热，避免在大功率输出时出现局部过热。
相关阅读：
1、拆解报告：vivo 33W FlashCharge 2.0快充充电器
iQOO 44W闪充充电器
vivo 44W SUPER FlashCharge超快闪充充电器采用圆润的机身，白色面料加上钢琴烤漆工艺，设计简约。充电器体积小巧，功率密度高，大小仅相当于苹果30W充电器，携带方便。在协议方面，除了44W的私有协议之外，这款充电器还支持QC2.0快充（最高电压9V），这也是为了兼容vivo自家的双引擎闪充技术，根据标称参数可提供9V/2A（18W）的充电功率，所以用来给其他QC快充手机供电，也比较合适。
充电头网拆解发现，vivo这款充电器内部采用了全套立锜科技的控制器，初级侧搭配士兰微SVF65R950CMJ开关管，组成开关电源初级；次级采用的集成协议控制、同步整流控制一体的芯片，简化PCB设计，缩减PCB尺寸，为缩小充电器整体尺寸提供有利条件。输入采用3个丰宾电解电容滤波，输出采用两颗绿宝石固态电容滤波。
同时充电器内部使用了大面积的散热片，解决大功率输出的散热问题，并且原器件之间也均有打胶固定，增加焊接可靠性。用料均为业界知名知名品牌，做工处于行业中上水准。
相关阅读：
1、拆解报告：vivo 44W SUPER FlashCharge超快闪充充电器

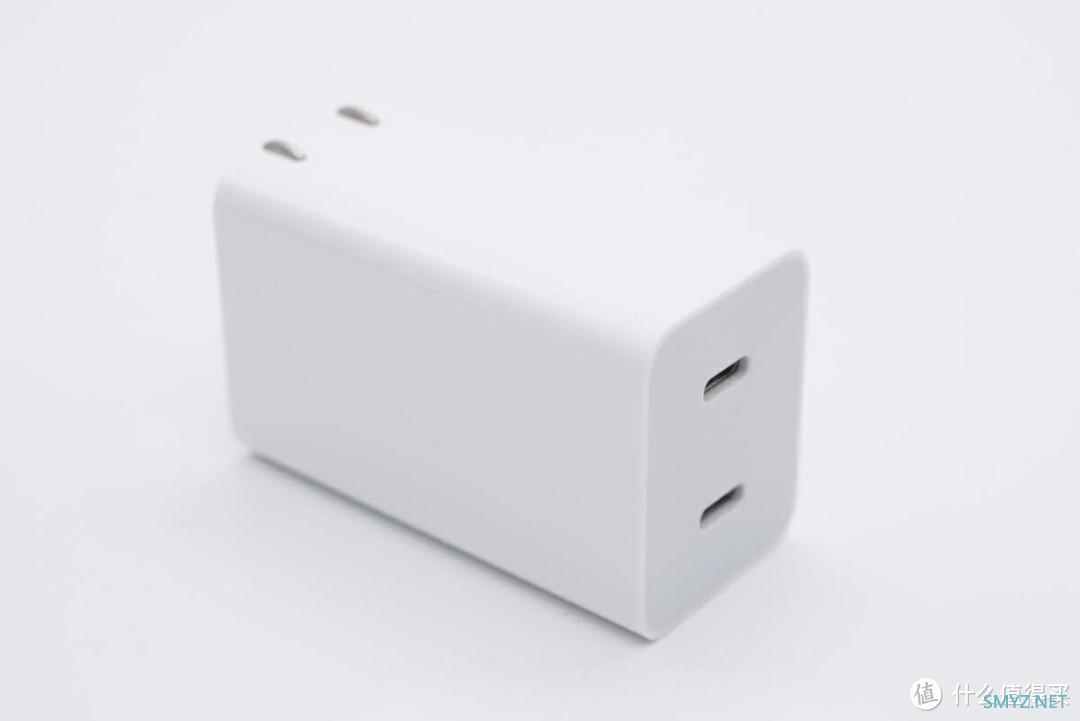

vivo X Fold 80W闪充充电器
vivo 80W氮化镓闪充充电器为双口设计，单口最大输出功率为80W，支持65W PD快充，支持功率盲插。总80W输出，支持60+20W的功率分配，非常适合苹果笔记本和手机用户使用，双设备同时快充，相比传统65W总功率的多口快充更加实用，也是一个体积和功率的平衡点。
充电头网通过拆解了解到，充电器内部使用立锜开关电源控制器搭配MPS MP6908同步整流控制器组成反激开关电源，恒压输出。充电器内置纳微NV6136A氮化镓功率芯片，无需电流采样电阻，同步整流管来自威兆半导体。USB-C口采用南芯SC8002同步降压控制器搭配威兆半导体MOS管进行同步降压，由立锜协议芯片调节输出电压，并进行双路接口功率自动分配功能。

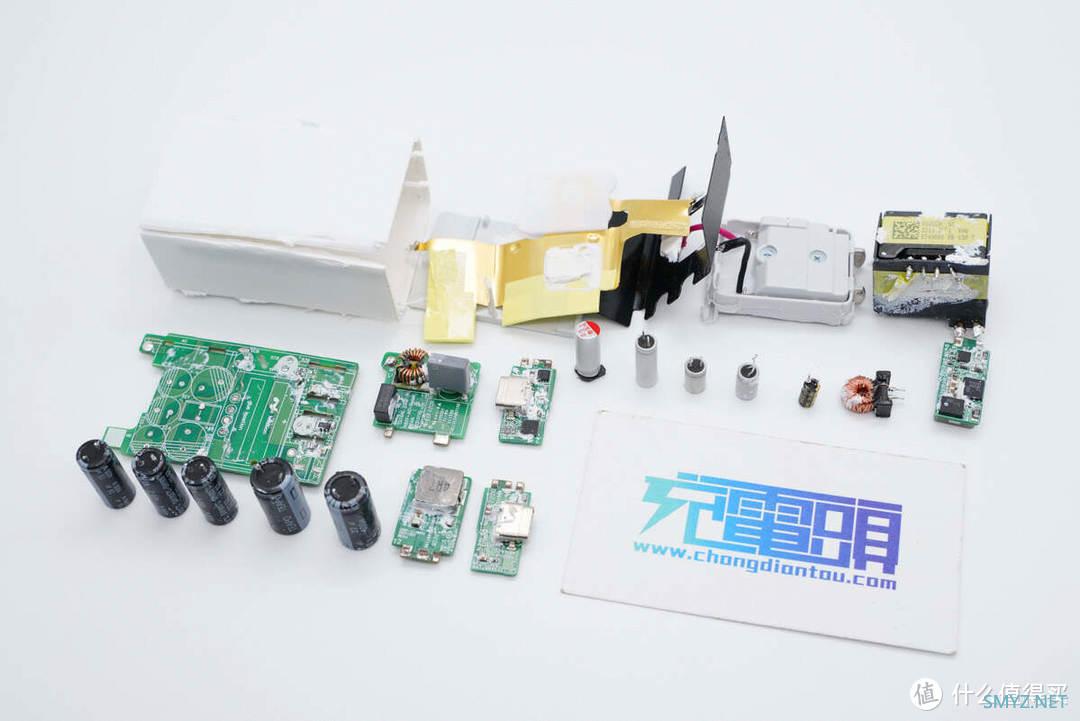

充电器内电解电容均来自智宝，固态电容均来自绿宝石。电路板使用多块小板组合焊接，充分利用空间。电路板使用黄铜散热片包裹散热，焊接固定。内部大量注胶填充固定及导热，整体做工非常扎实。
相关阅读：
1、拆解报告：vivo X Fold原装80W双C口闪充氮化镓充电器

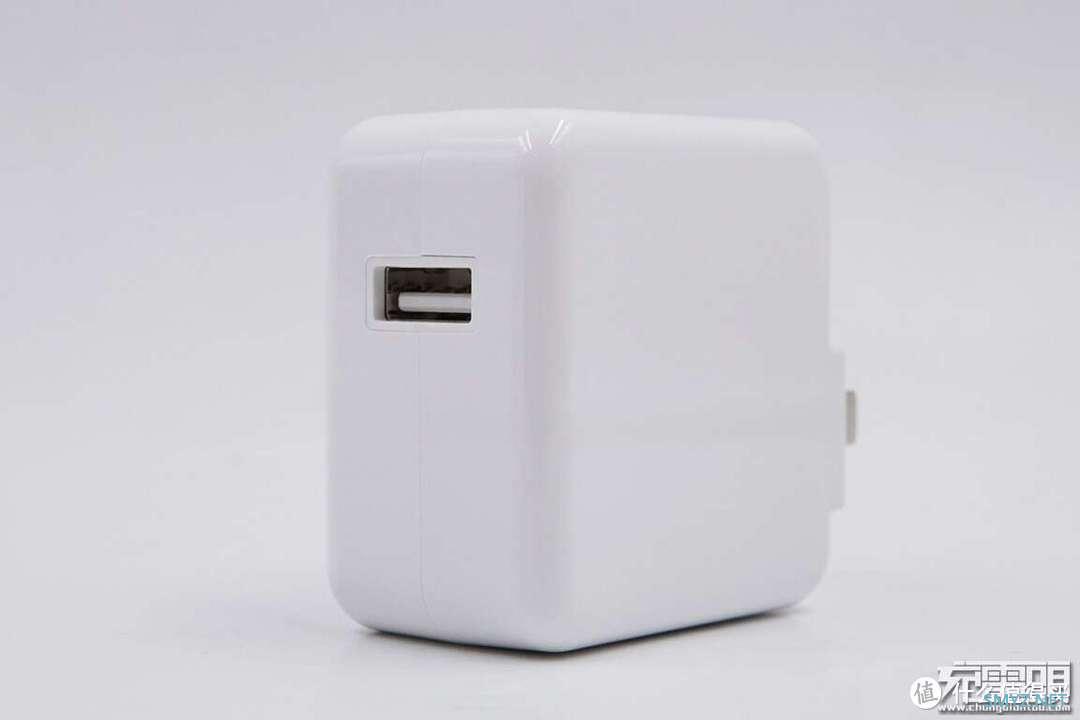

vivo X9 Plus 22.5W闪充充电器

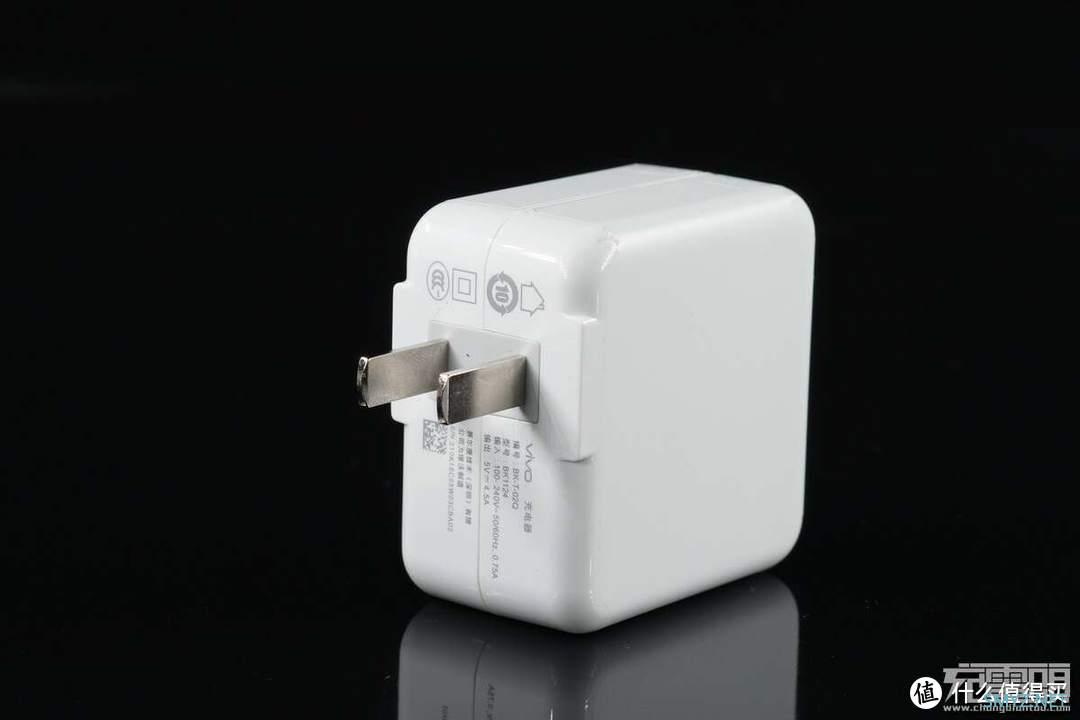

vivo X9 Plus 22.5W闪充充电器采用白色外壳，正方形外观，插脚不可折叠，虽然不那么方便，但是不折叠也牢固了很多。电源由赛尔康生产，参数是5V 4.5A。

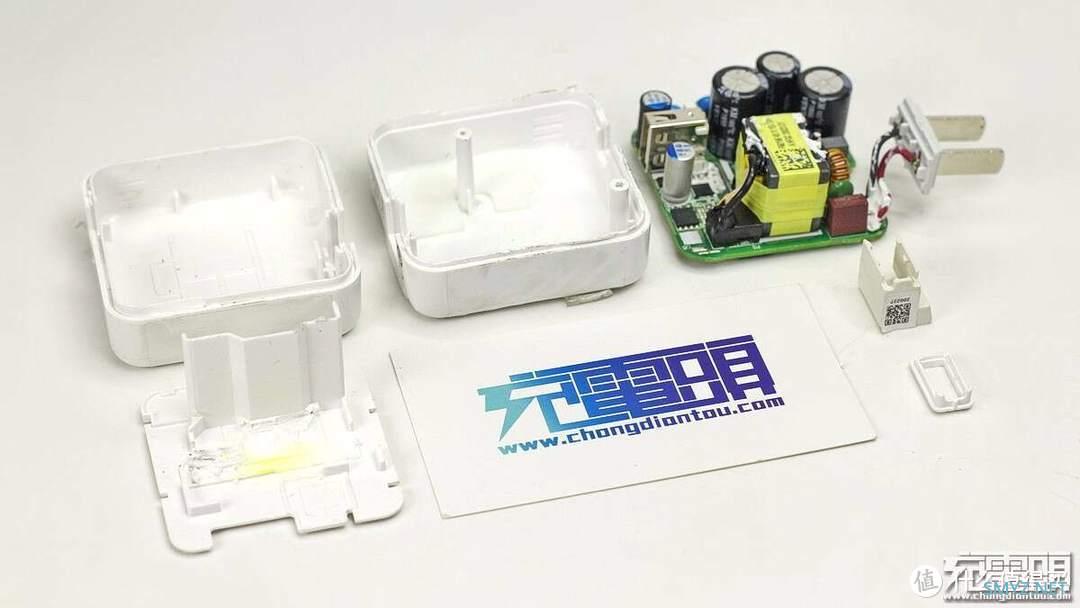

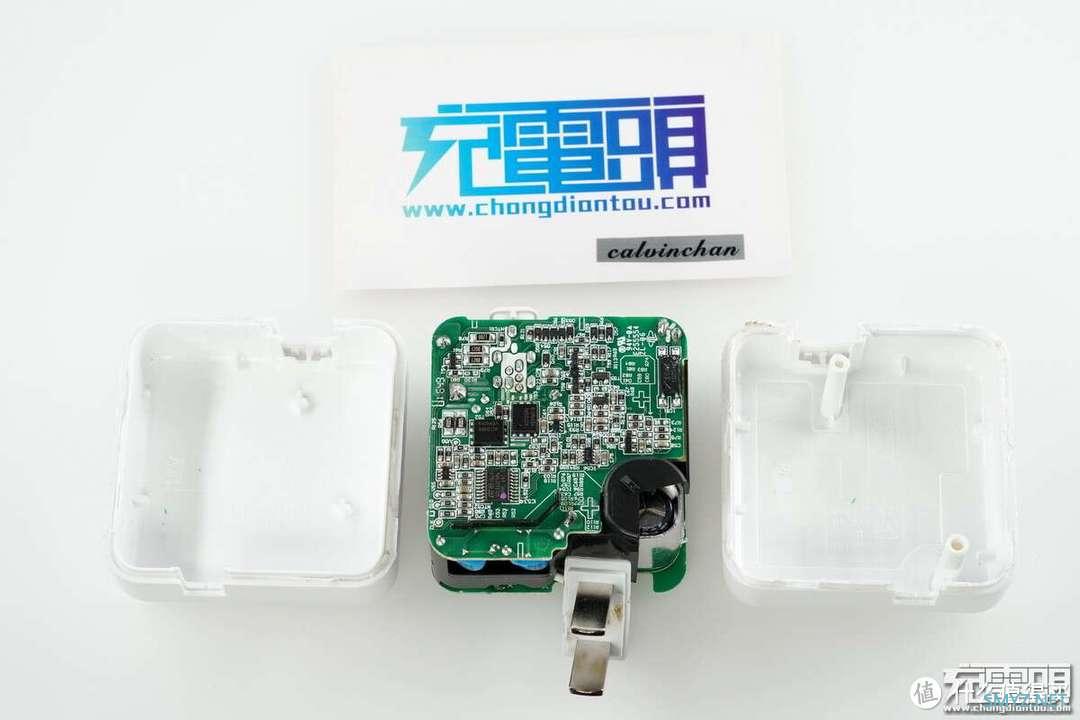

充电器做工用料俱佳，可惜只能用在自家的大电流充电，对于一般的设备只能5V 2.1A左右。尽管输出规格为5V/4.5A，但是vivo X9 Plus充电数据线也采用了特殊的接口形式，并不和其他厂商的快充兼容。虽然Type-C接口已经大行其道，但是目前看蓝绿厂似乎对其并不感冒。
相关阅读：
1、低压大电流方案！vivo X9Plus充电器拆解
vivo Xplay 5 18W闪充充电器

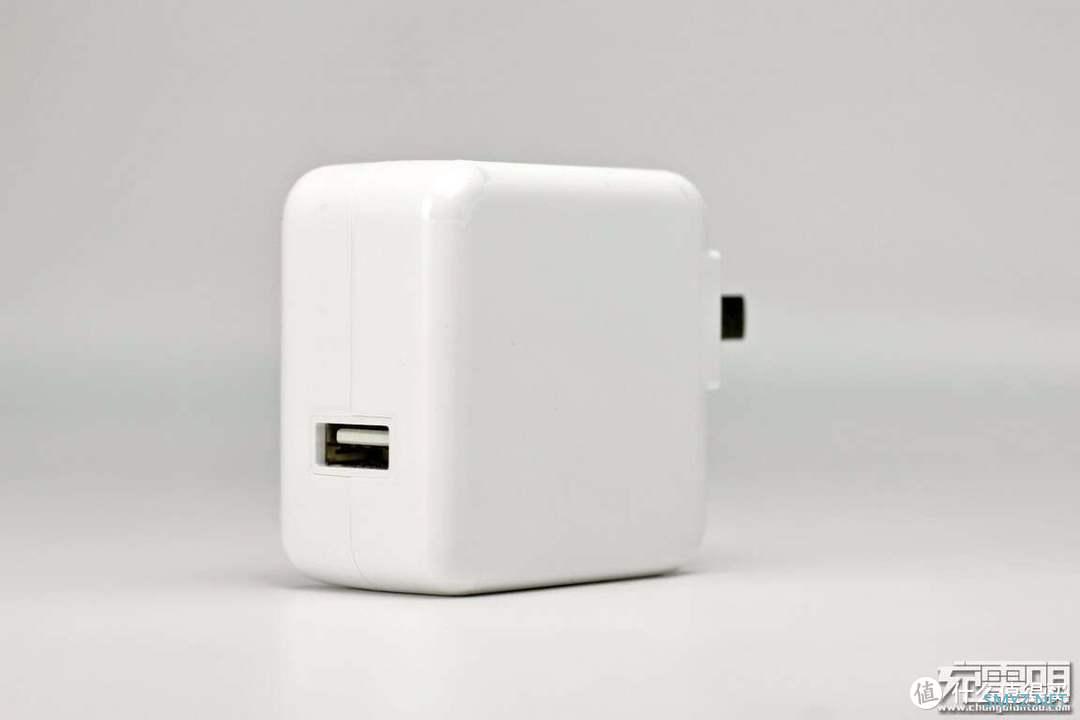

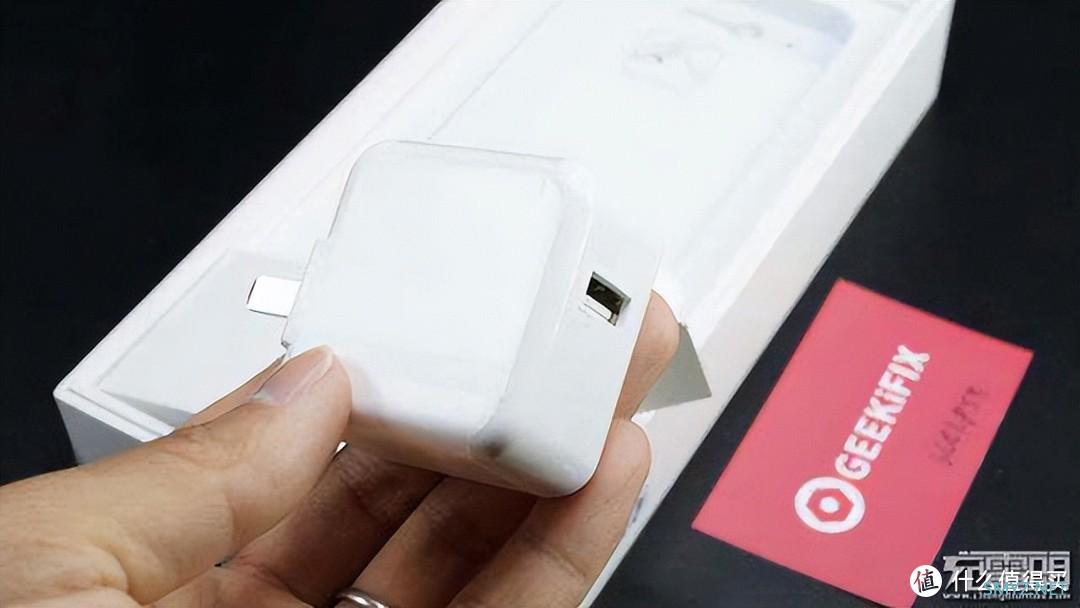

vivo Xplay 5电源适配器外观造型酷似10W的水果电源，但市电插头不可折叠。充电器型号为BBK-18ADUCN，输出规格为5V2A、9V2A，代工厂为伟创力。

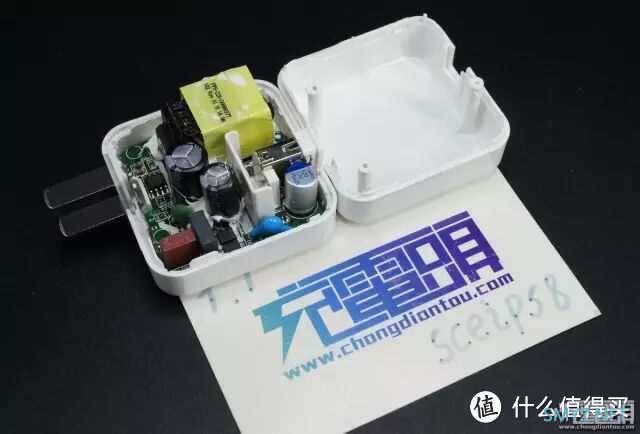

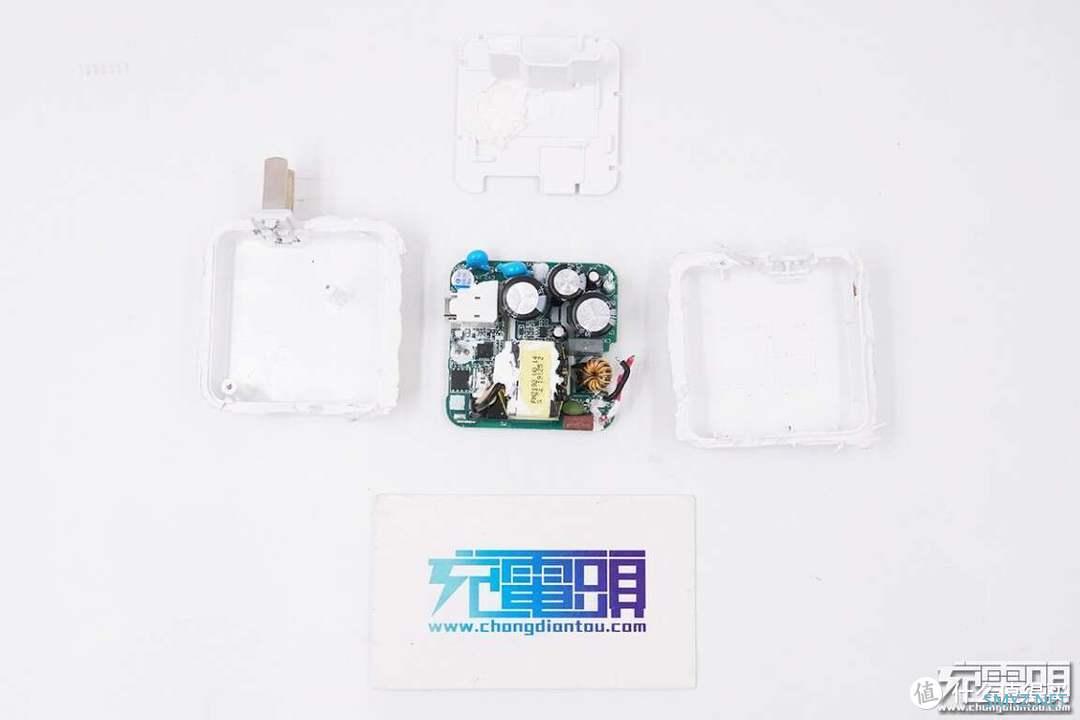

电源外壳超声波焊接，很牢固，拆机稍微费点功夫。市电插头与电路板采用的连接方式比一般的电源成本要高一点点。电路板正面元件排列整齐、焊点饱满、多数直插元件使用绝缘胶固定。输入输出滤波电容分别来自艾华和丰宾。
充电器整体做工还是非常不错的，主要的元器件都来自大品牌保证了产品质量，绝缘胶加固使产品更加安全耐用。iW626配合iW671组成QC2.0电路效率还不错，电压阉割12V大概是出于散热考虑吧。
相关阅读：
1、双引擎闪充为何物 VIVO Xplay5电源适配器拆解
充电头网总结
本次汇总了9款vivo手机的原装充电器拆解，通过汇总可以发现，越是近期的手机型号，所搭配的充电器输出功率也就越大。相应的，大功率带来的就是更短的充电时间和更好的充电体验，同样也是旗舰手机为消费者所带来的附加价值。由于现代手机快充均为电荷泵快充，充电器输出通过电荷泵降压，为电池直接充电。根据电池的电压来调节充电器输出电压，故原装充电器均为宽电压输出。充电器采用反激架构，适合宽范围电压输出，搭配氮化镓器件，降低开关损耗并减小体积。
