厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

早在当初MOD3上市的时候,就被其超酷炫的机甲风格所吸引,但ATX形态下的MOD-3当时还在沉迷ITX的我来说无疑是超纲了。不过近期乔思伯发布了MOD-3的MATX版本MOD-3 mini,体积缩小后的mini版本非常符合我的预期,这次就带来MOD-3 mini装机展示。核心配置采用i5 12490F+微星B660M MAX,存储方面为XPG的龙耀D50 DDR4内存和S11 M.2 SSD,为了喂饱索泰 PGF 3080搭配了XPG的850W金牌电源。整体以MOD-3 mini的灰色为主基调,嵌入红色搭配,体现出热血机甲的既视感。

装机配置

CPU:intel i5-12490F


散热:乔思伯 TW6 240 ARGB


主板:微星 MAG B660M MORTAR MAX WIFI DDR4 迫击炮


显卡:索泰RTX 3080-12G6X PGF OC


内存:XPG 龙耀 D50 DDR4 3600 8G*2 钛灰


SSD:XPG 翼龙 S11 PCIe 3.0 M.2 1TB


机箱:乔思伯 MOD-3 mini


电源:XPG 魔核战斗版 850w 金牌全模组


模组线:FormulaMOD 定制线

整机展示

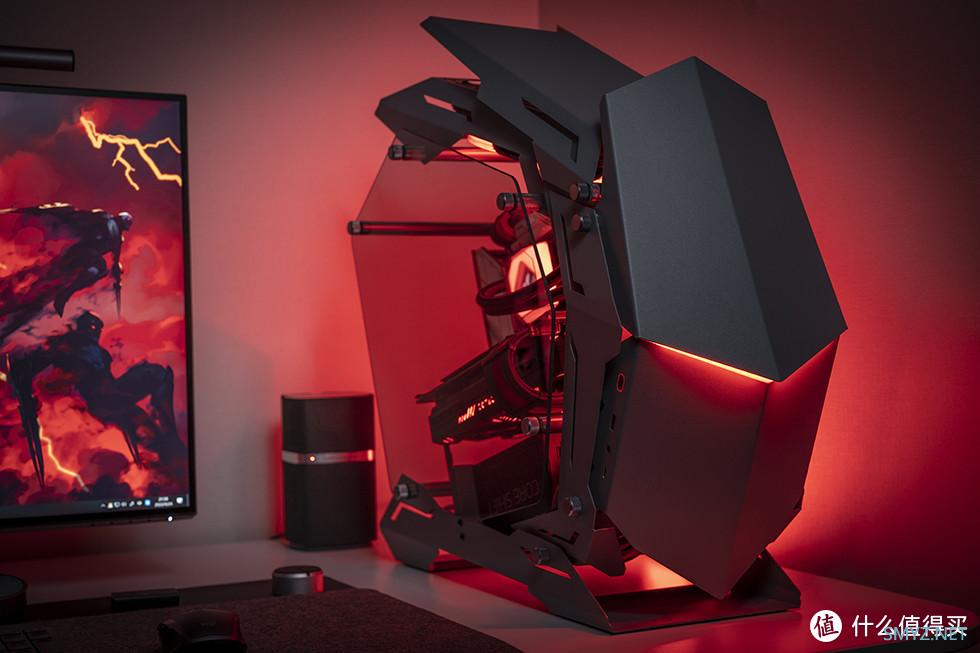

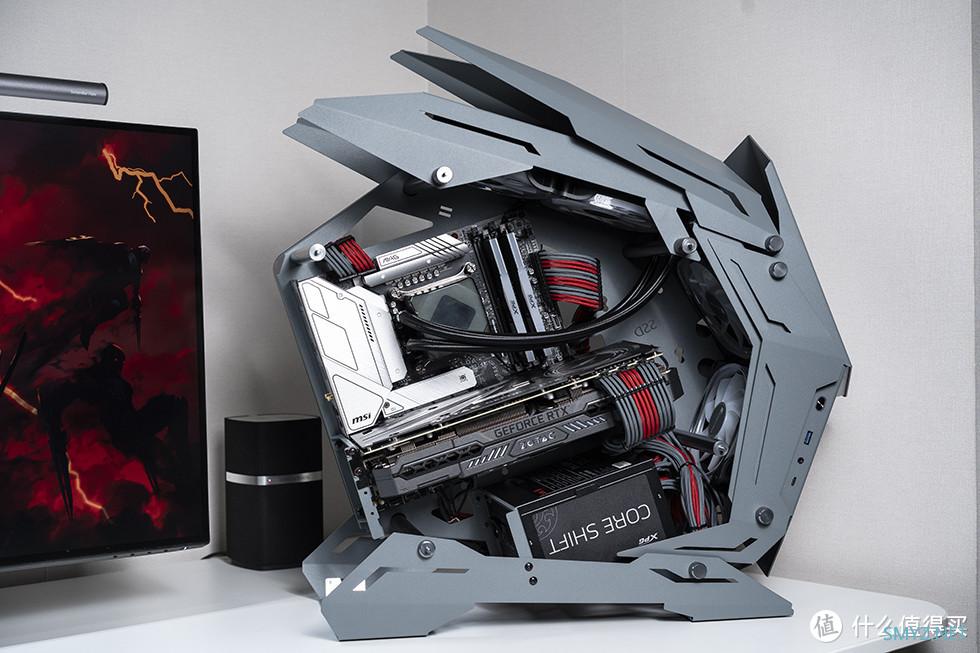

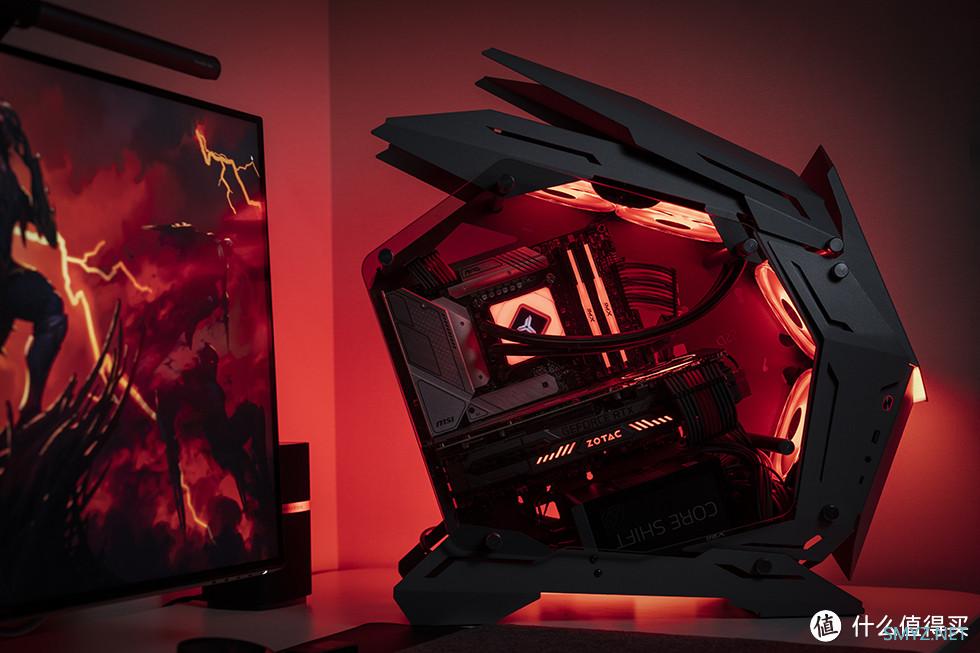

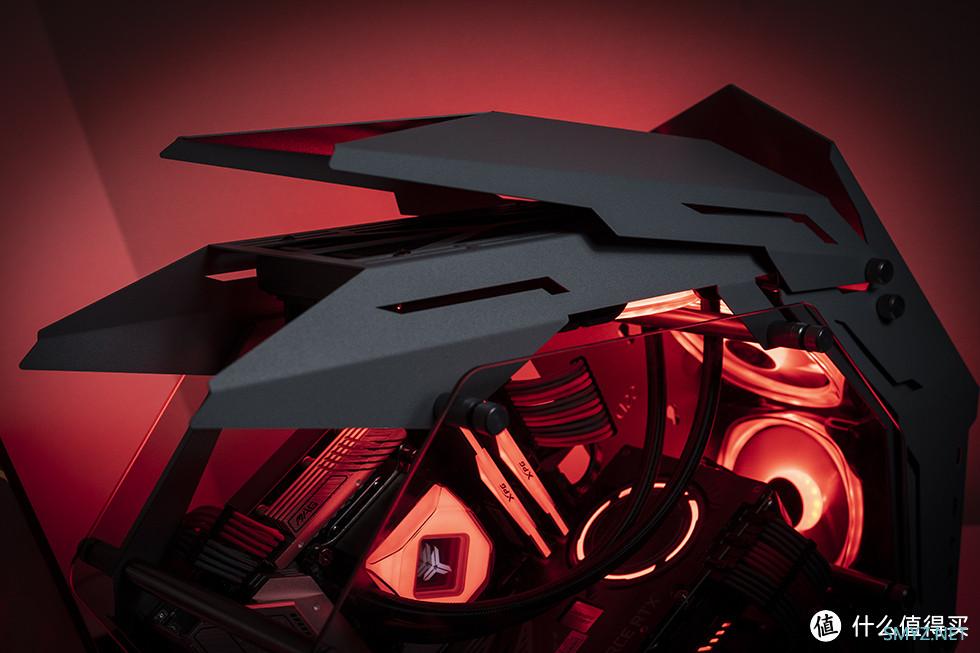

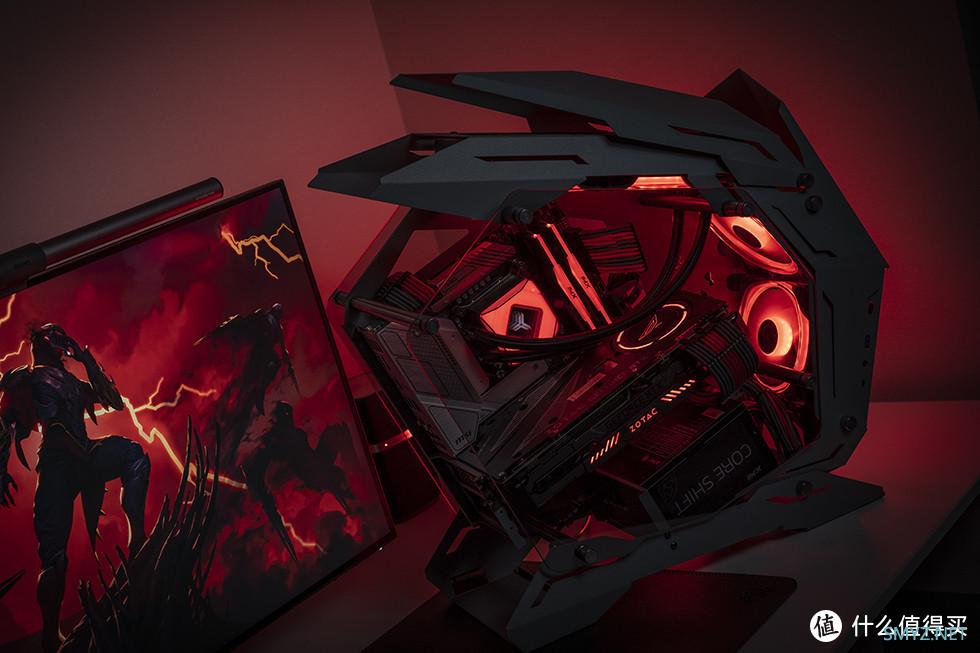

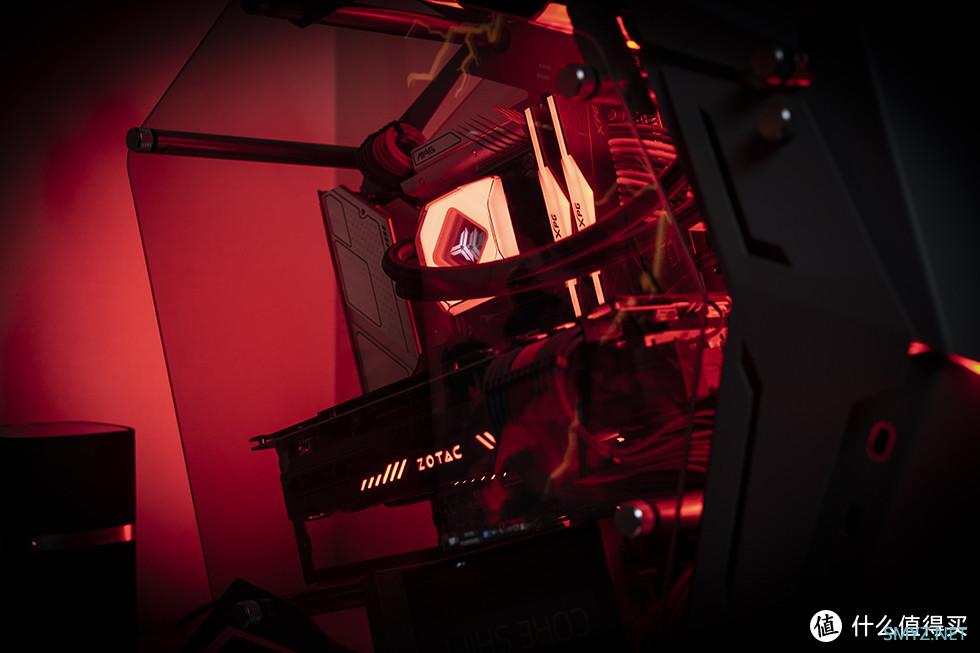

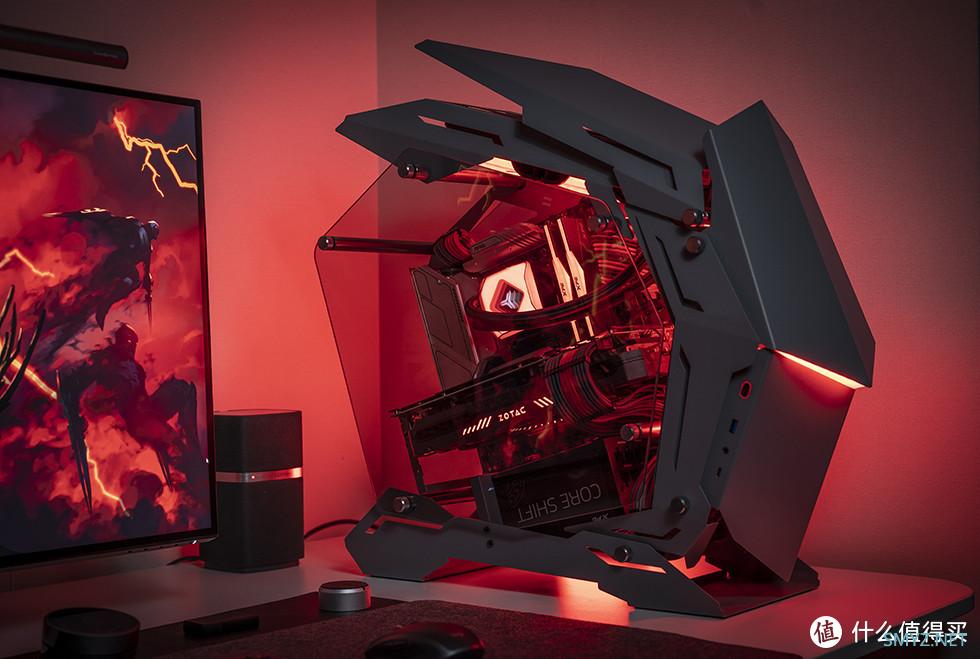

通电状态下的整机45度视角,个人认为这个角度视觉最飒,特别是前上下面板接缝处的导光板泛出的红光。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

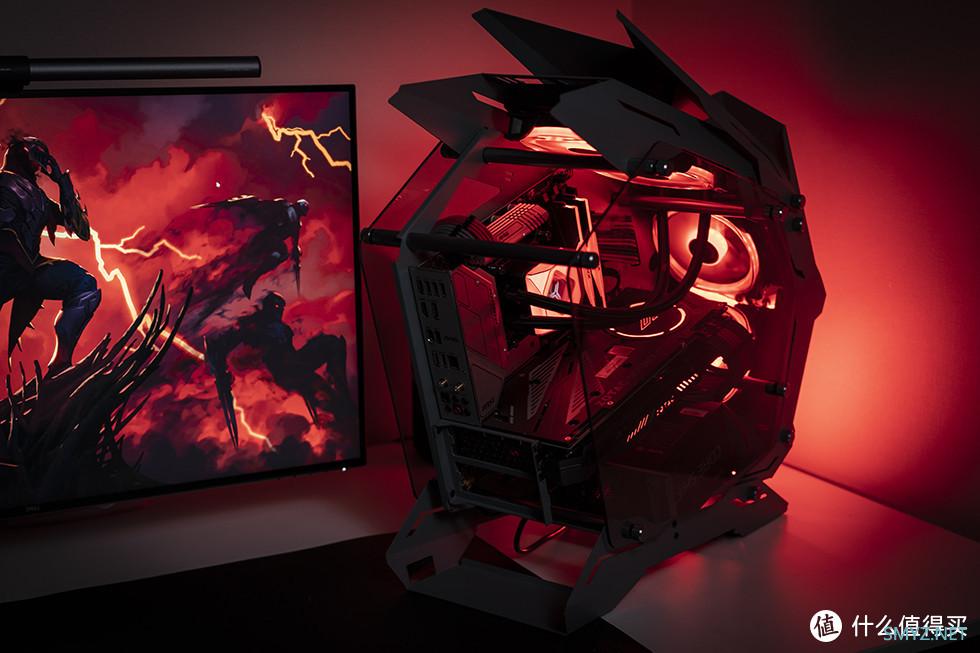

半开放式的机构和双侧玻璃侧头面板,能很好的将内部硬件及光效直观的呈现。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

从尾部看过来,侧面机甲的形态十分犀利。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

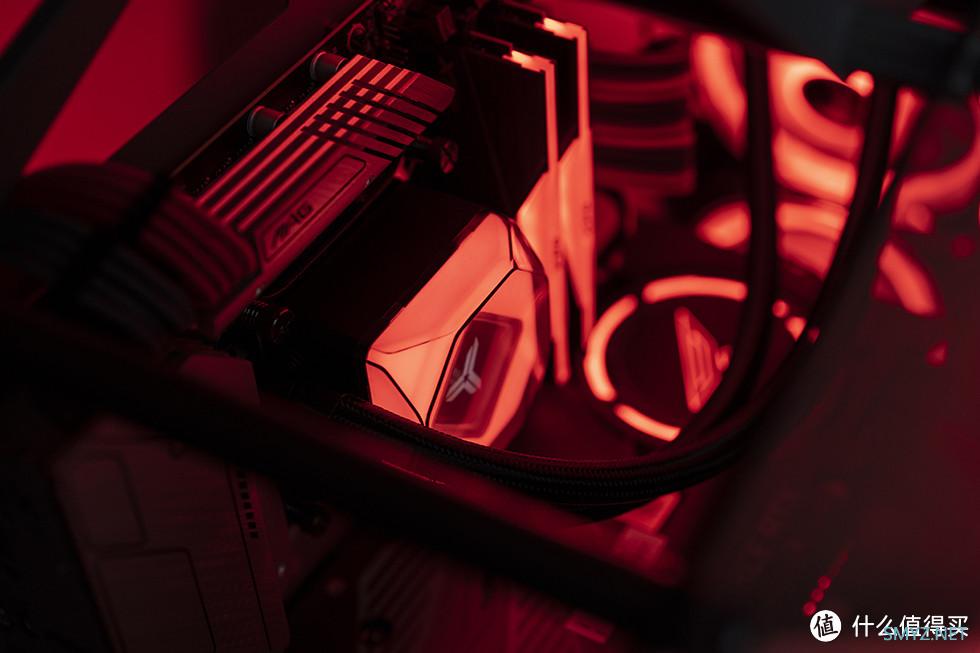

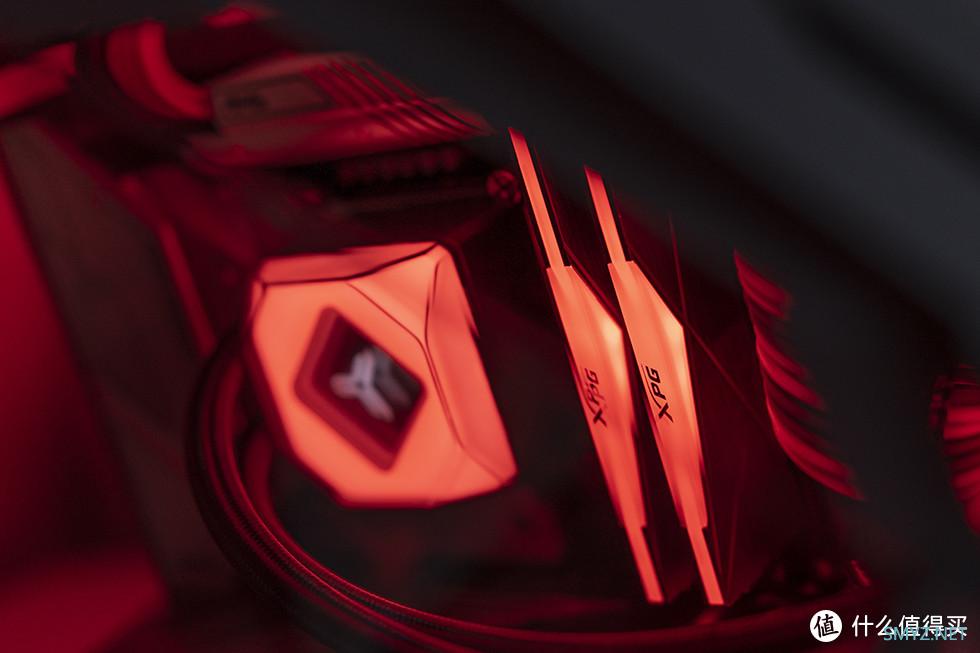

水冷的冷头犹如机甲战士的能量核心,加上呼吸效果十分的帅

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

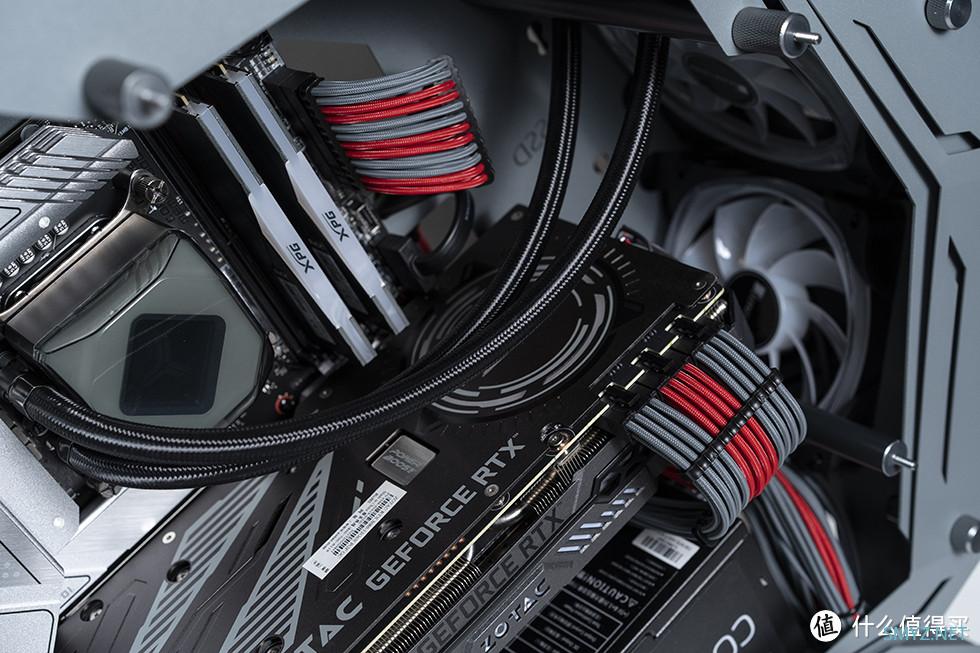

更多内部视角。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

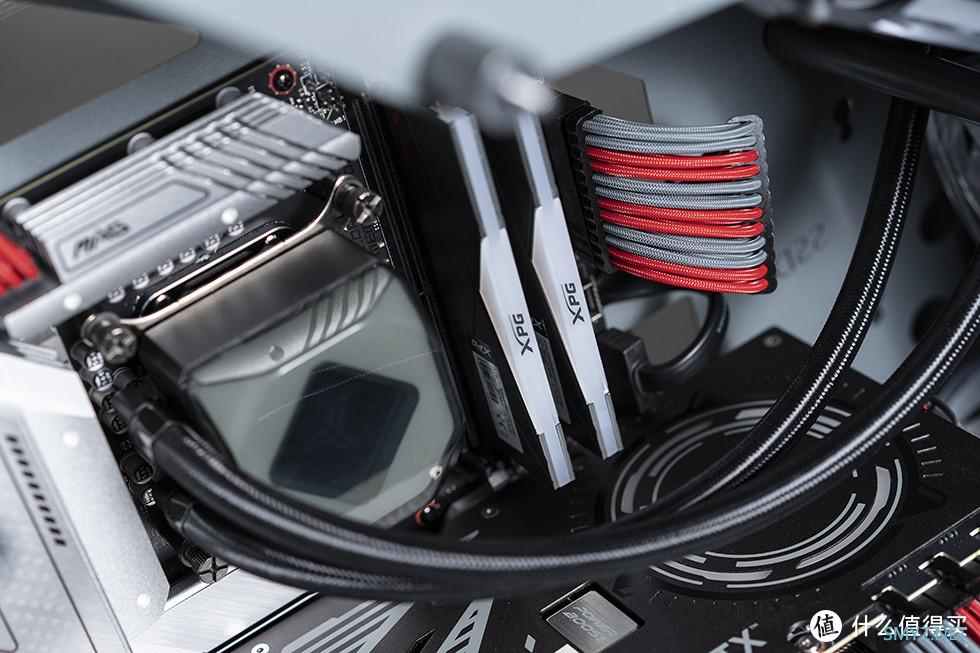

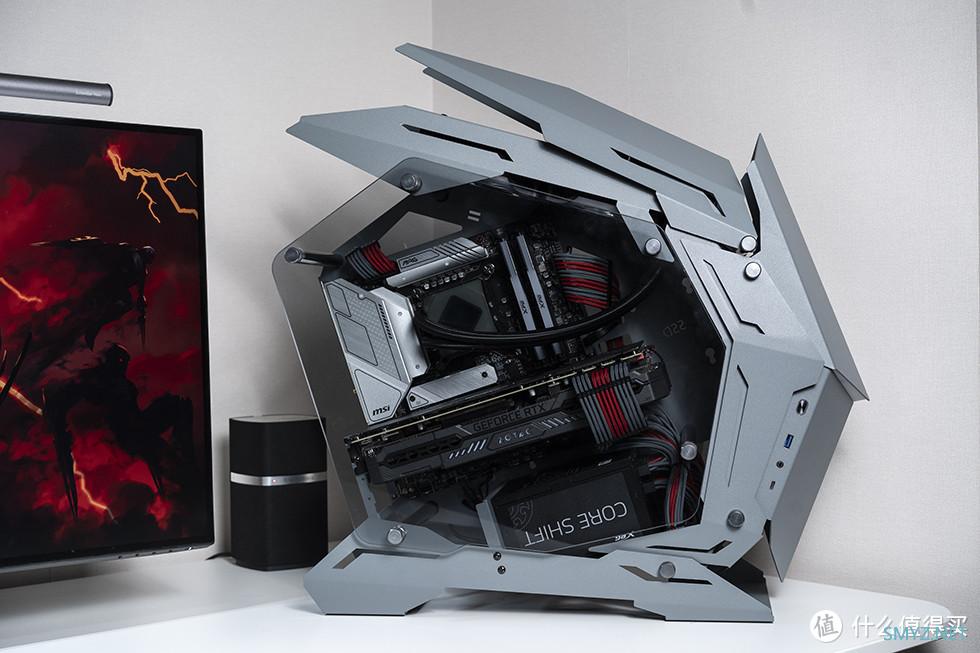

未通电状态下素颜视角,可以更清晰的看到内部架构。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

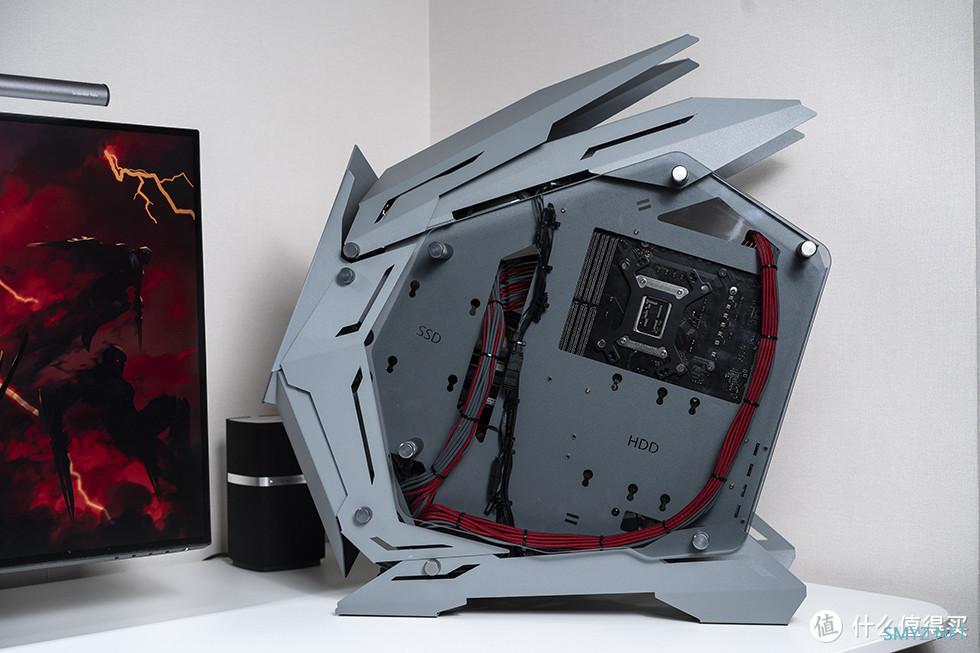

得益于内背部的充足的走线空间,整体理线还是很轻松的。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

拆掉钢化玻璃面板,更清晰的展示内部结构及硬件。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

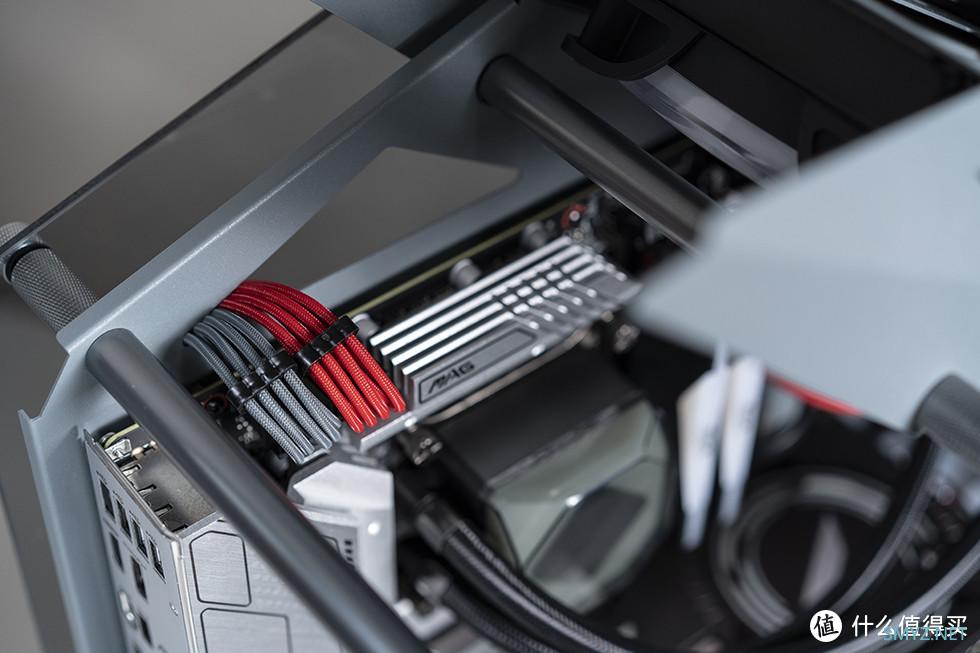

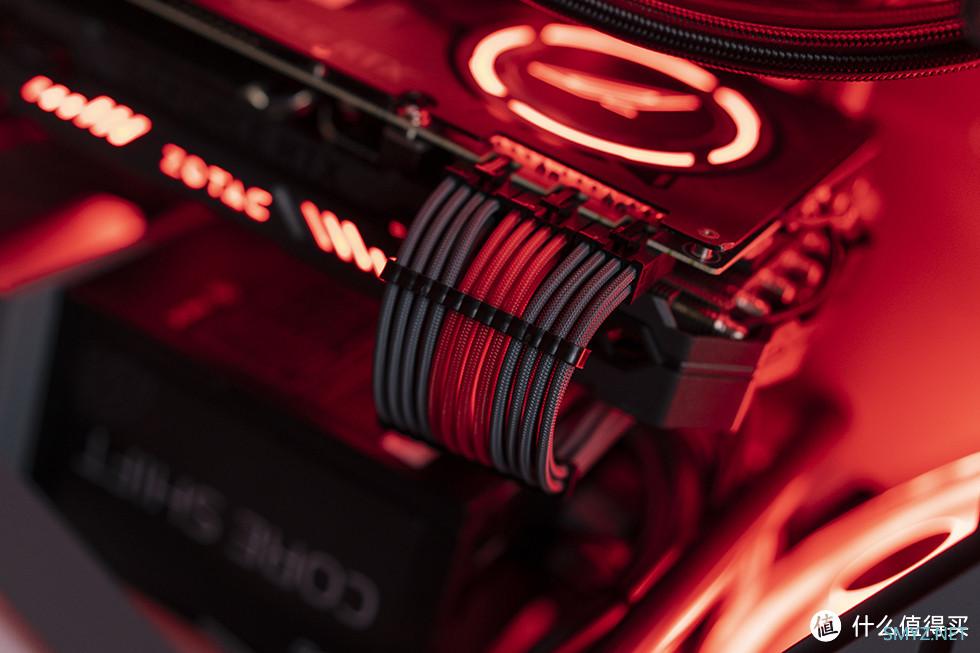

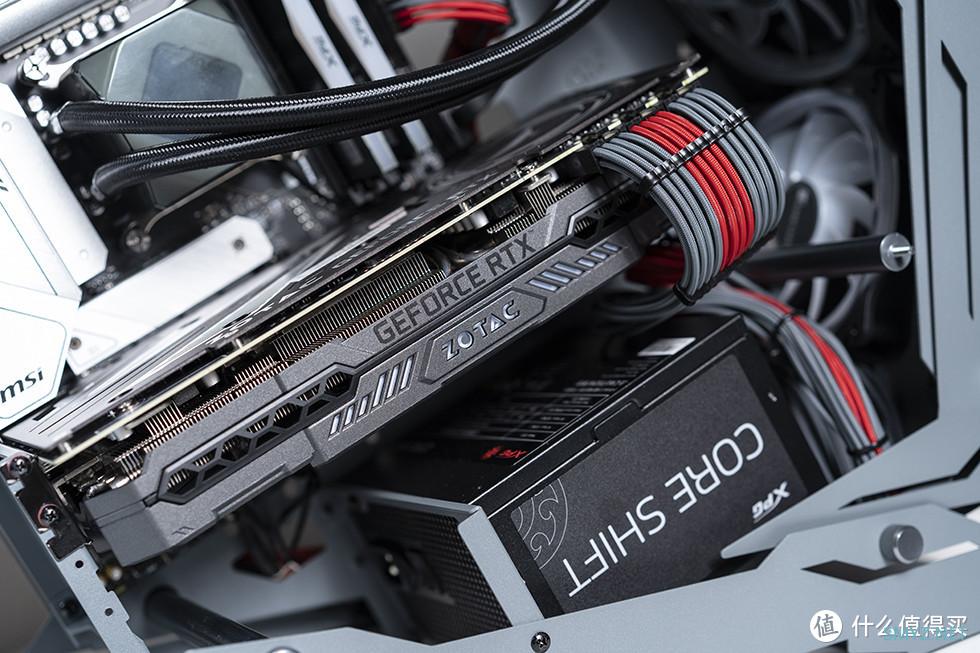

模组线选用了灰色+红色的搭配,来自FormulaMOD,品质依旧。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

装机配件

乔思伯 MOD-3 mini从外形就可以感受到浓浓的机甲风格,MOD-3 mini的设计还是很犀利的,保留了MOD系列的家族设计风格,辨识度很强,半开放式的整机架构,整机尺寸:251MM (W) * 569MM (D) * 535MM (H)。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

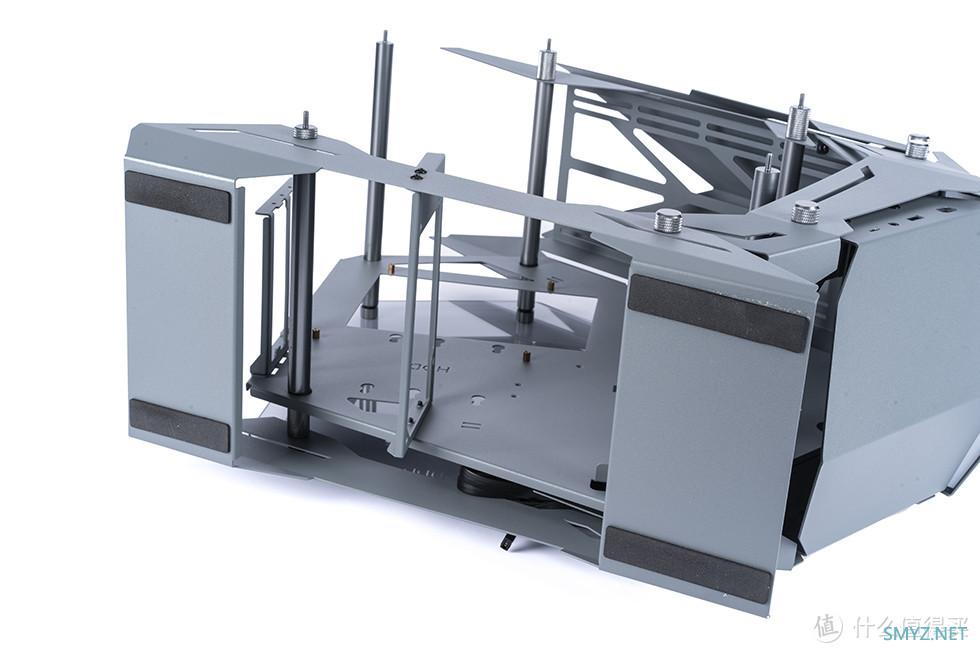

MOD-3 mini采用全机构可拆卸设计,通过铝合金支撑柱及滚花合金紧固手拧螺丝将上、下、左、右四边的框架连接,如果你愿意可以将机箱全部拆散,提供深度改装空间。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

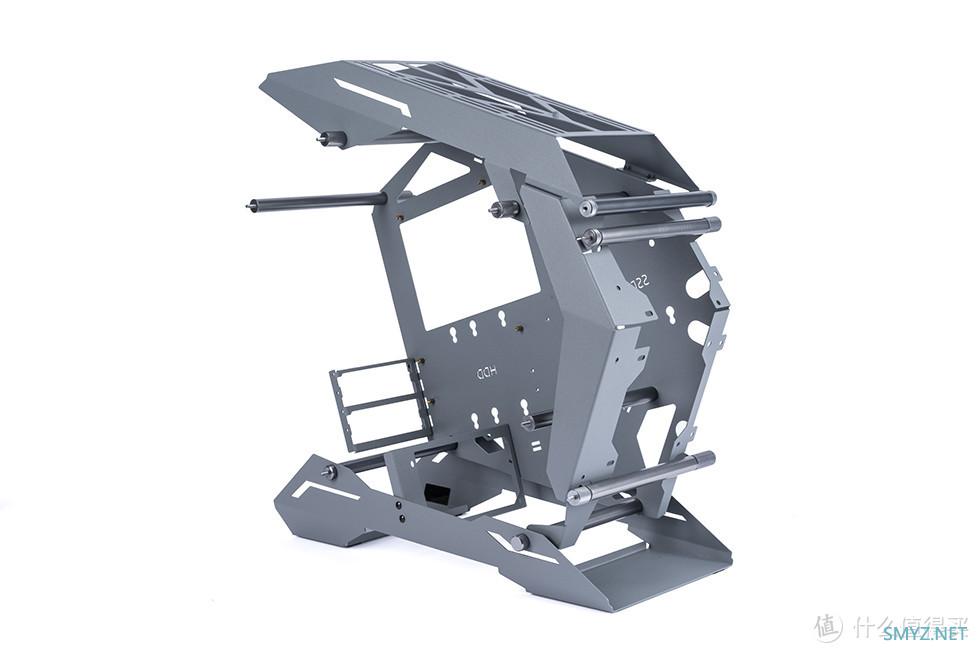

我只拆除了机箱的上方、前方、侧面的面板和两侧的玻璃面板,这个形态下安装部件是比较方便的。机箱内部分为主板、显卡和电源三个区域,均采用倾斜设计。最大支持MATX尺寸主板,显卡最大支持360mm,4槽位,电源支持ATX,限长165mm。如果你安装风冷,散热器限高165mm。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

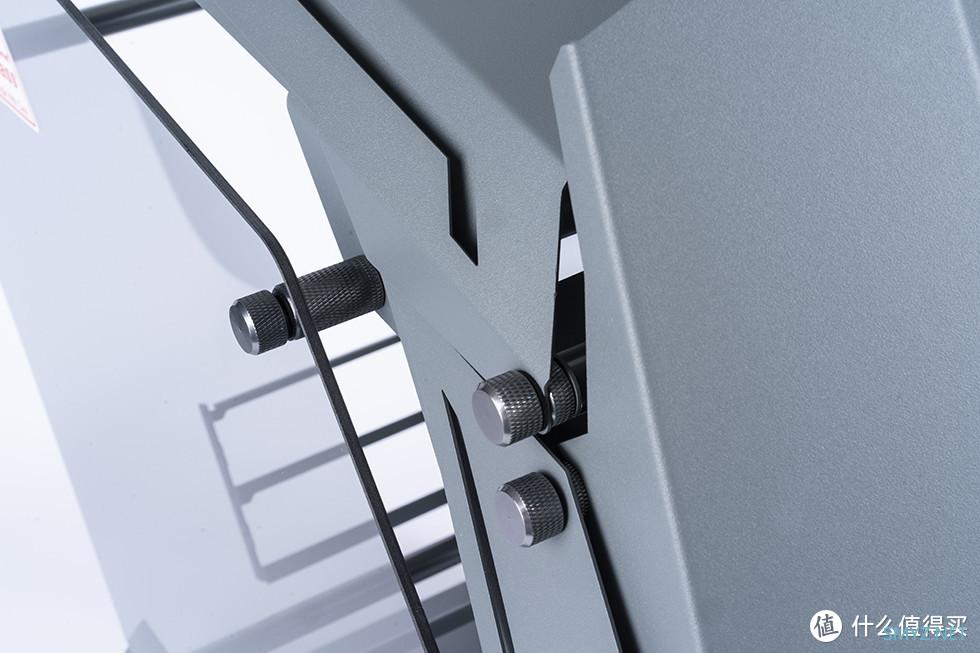

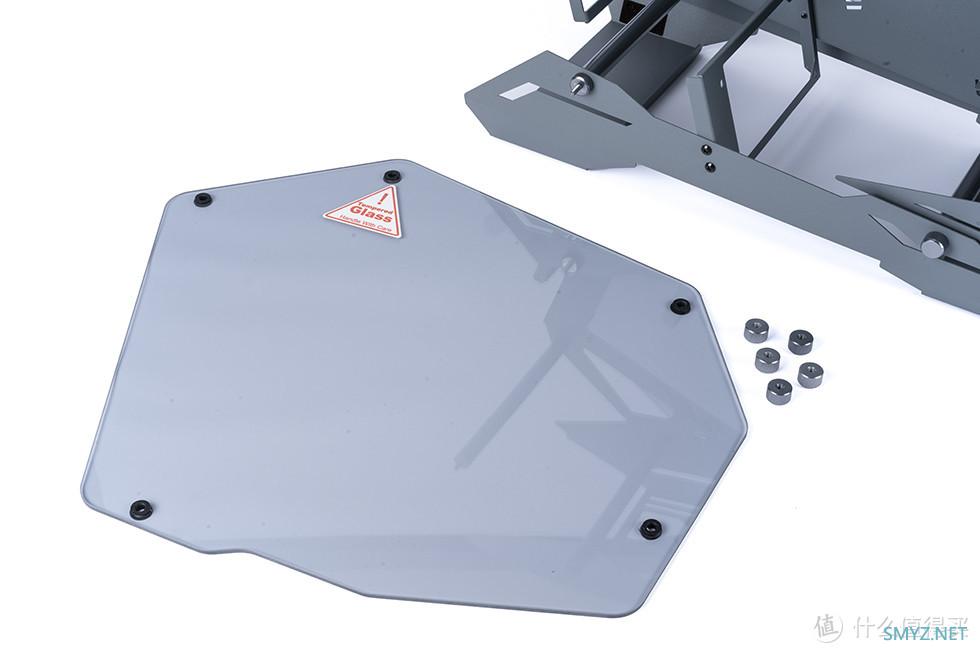

机箱两侧均为熏黑的不规则4mm钢化玻璃,通过5根滚花铝柱和10颗合金螺丝手拧紧固,螺丝开孔部位均有橡胶垫片作为缓冲。钢化玻璃整体体现出半透明的灰色,和机箱整体搭配和谐,同时可以很好的展示内部硬件。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

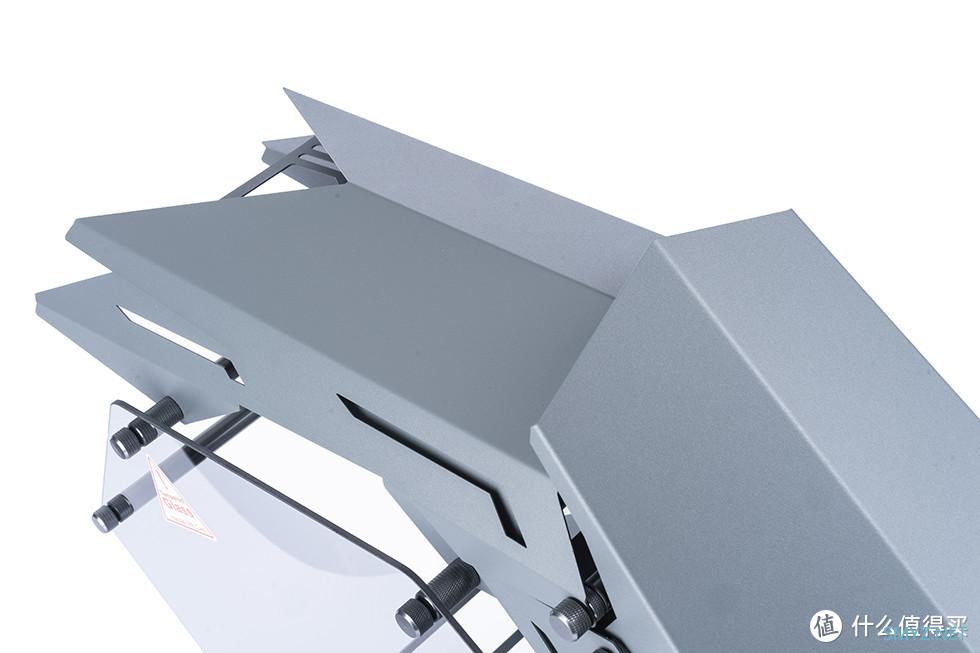

机箱顶部和前面均为钢制面板,厚度最大达到了1.5mm,整体质感十分扎实。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

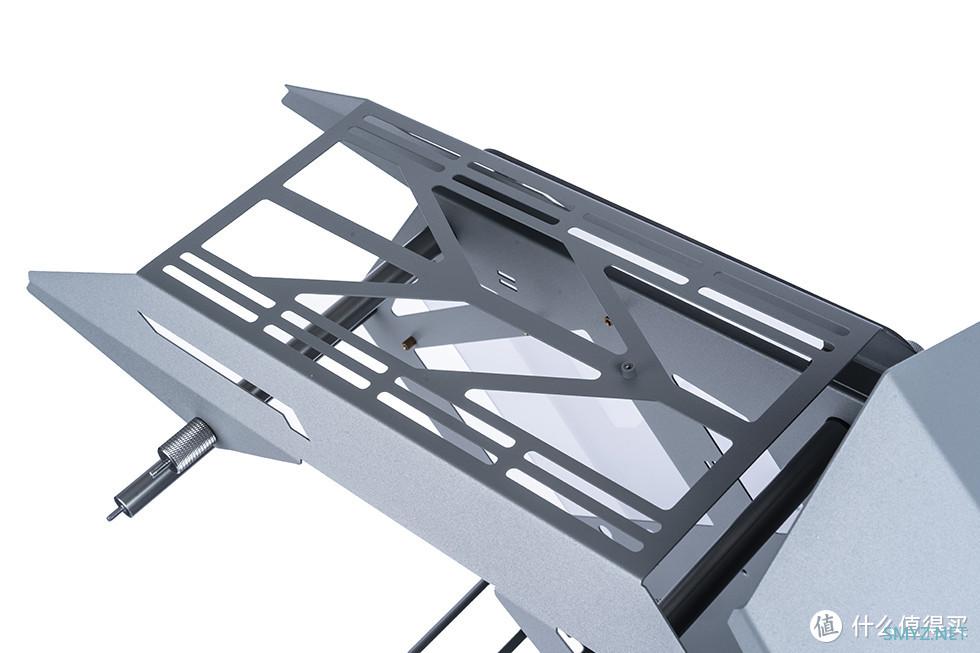

拆卸也十分方便,拆掉上方盖板后可以看到顶部的风扇及水冷安装支架,最高支持360mm规格的冷排支持。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

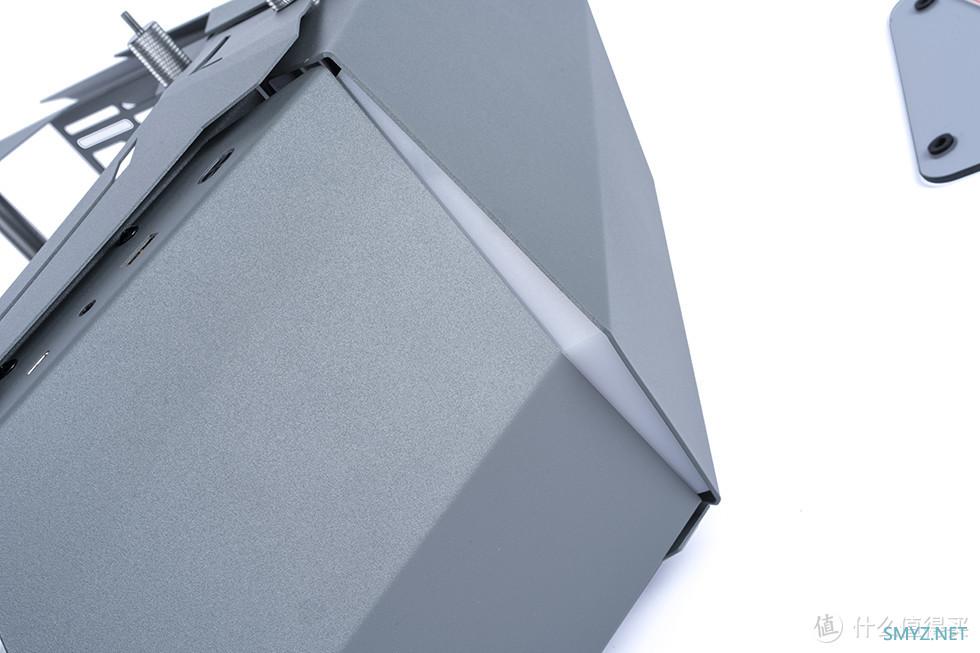

前面板叠层处设计了RGB灯效,磨砂质感的导光板被很好的隐藏起来。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

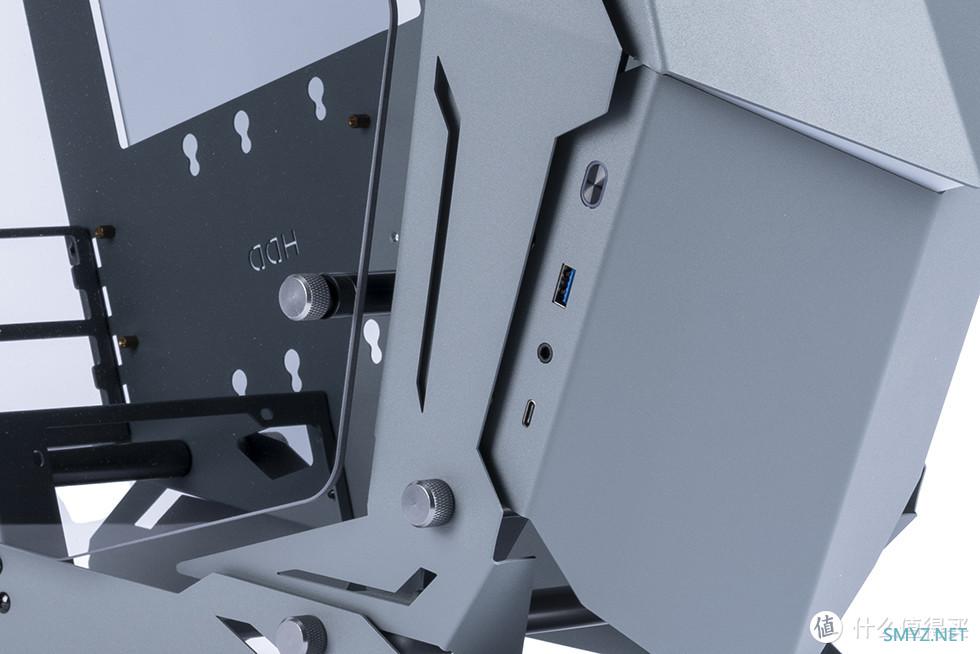

机箱IO输入布置在了前面板的左侧下方位置,从上到下依次为电源开关,USB3.0接口,3.mm音频接口,Type-C(20PIN)接口。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

机身前部和下方位置设计了2个风扇安装位,支持安装120mm风扇,不过安装时需现拆除前面板。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

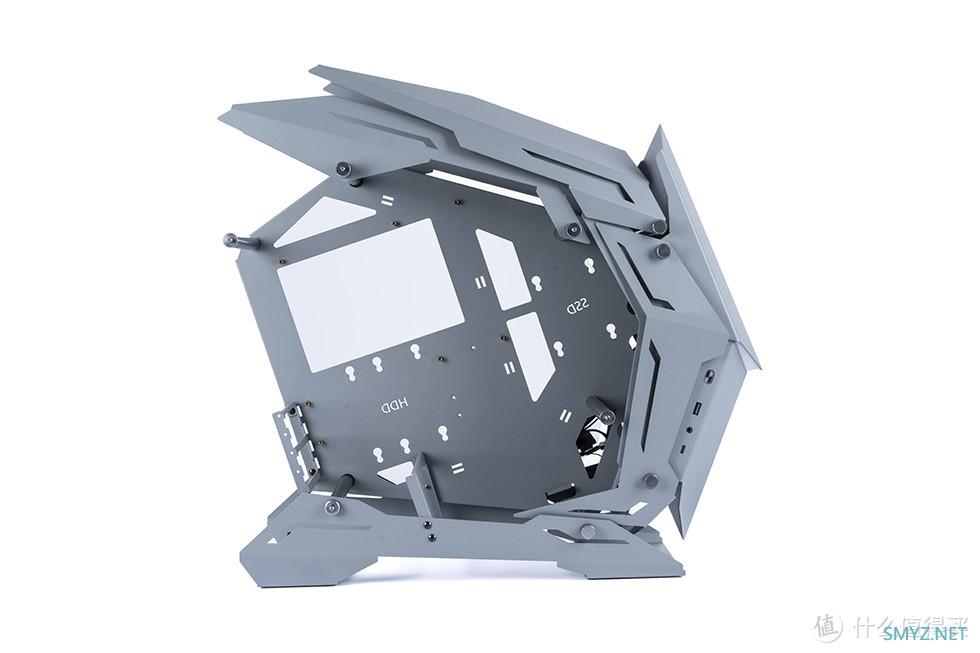

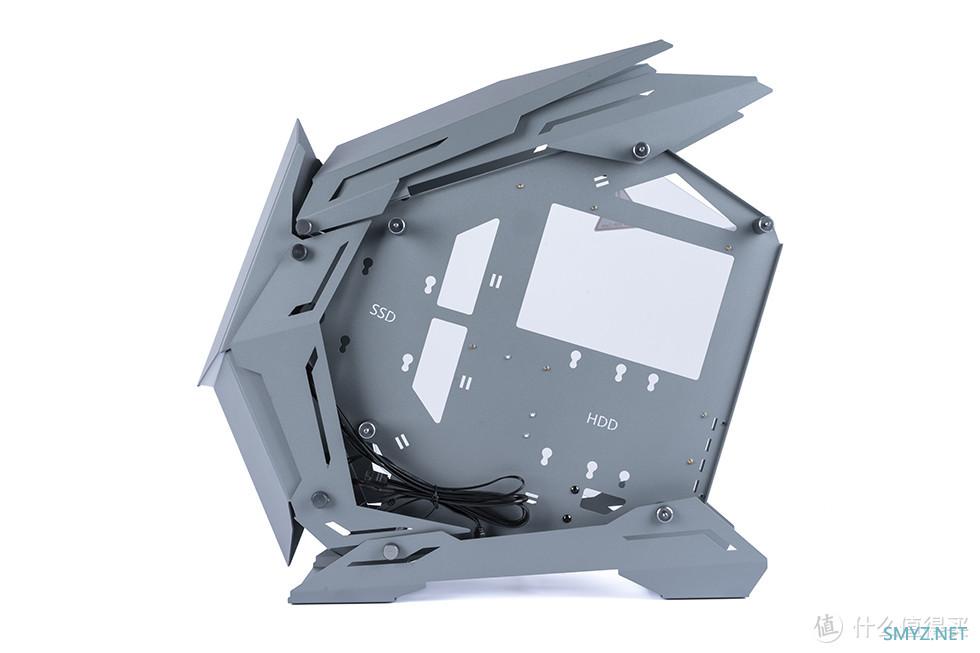

机箱背部提供了2个硬盘挂载位,左侧可安装一颗2.5寸硬盘,右侧可安装一颗3.5寸硬盘。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

同时预留了充足的离线空间,49mm的背部空间可对线材进行轻松的规整。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

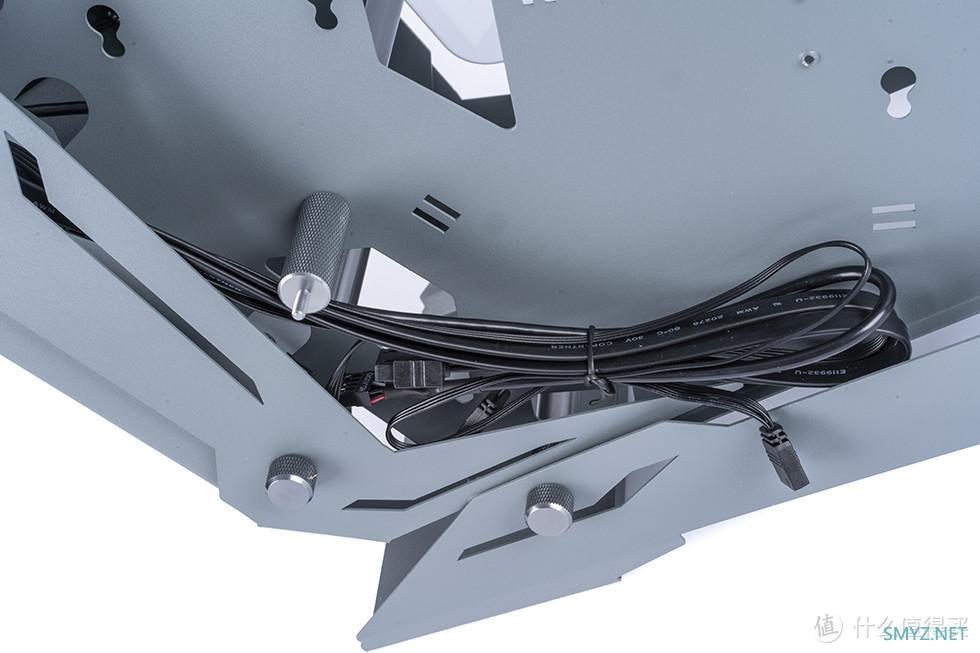

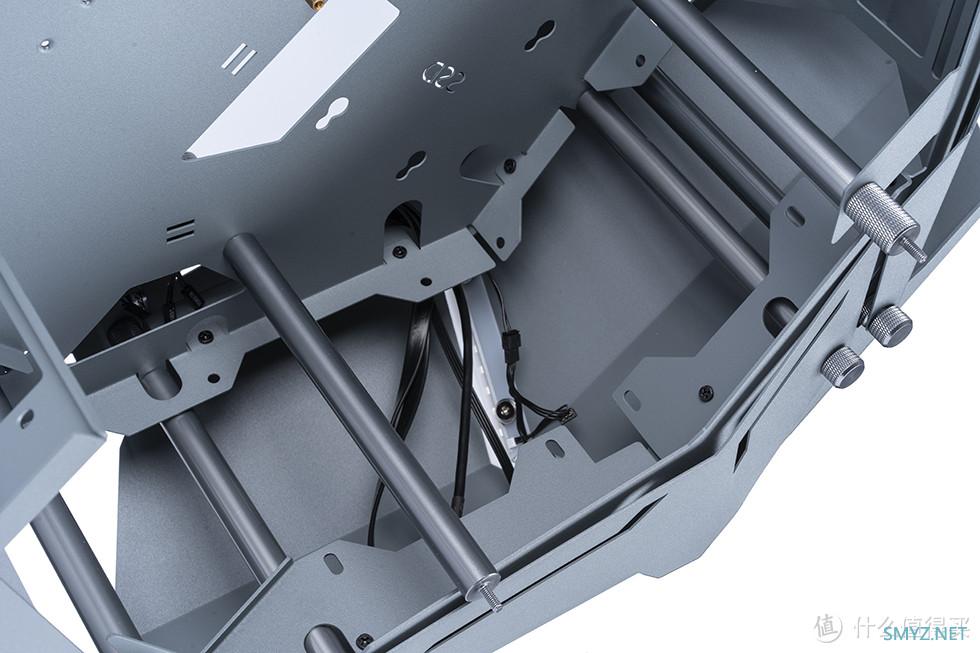

机箱底部支撑框架,前后均有橡胶脚垫,中间部分为大面积敞开式设计,进一步提升散热性能。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

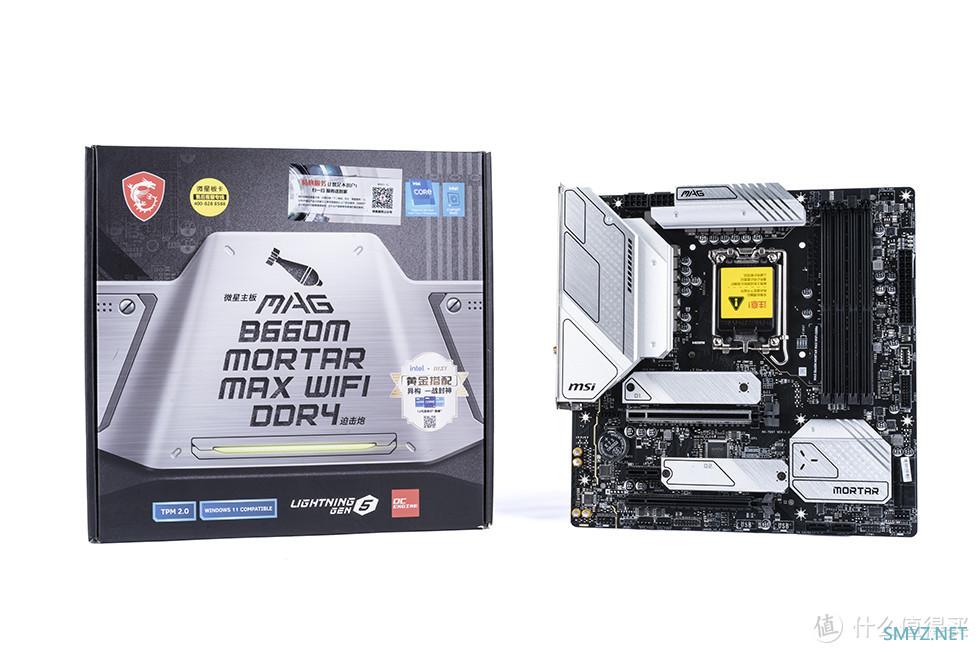

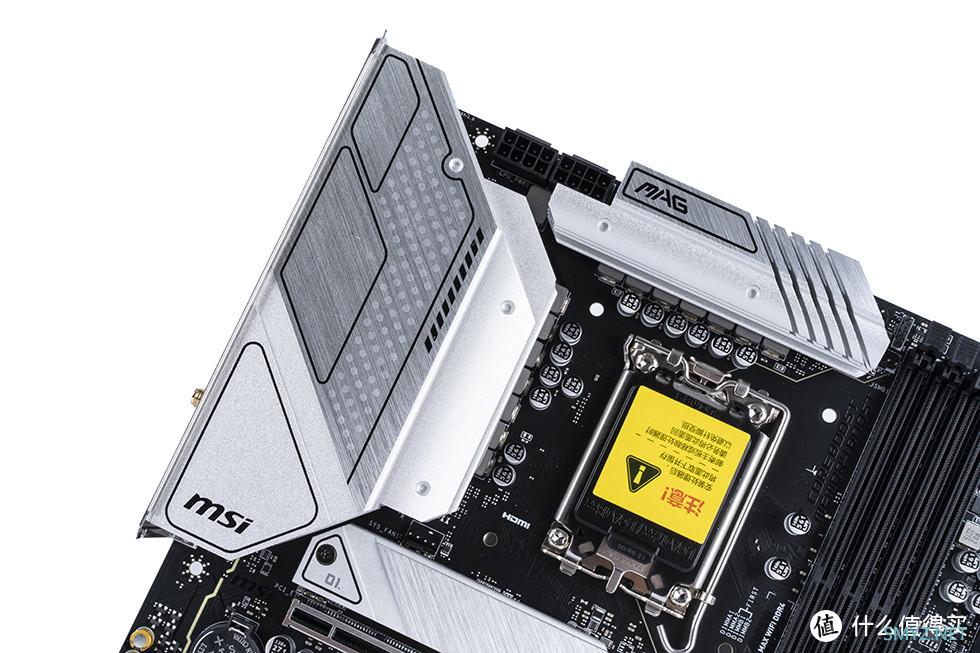

乔思伯(JONSBO)MOD-3mini灰色电竞机箱(支持MATX主板/360冷排支持/5VARGB机甲灯效/Type-c接口)999元京东去购买微星 B660M MORTAR MAX WIFI DDR4 迫击炮为标准的MATX紧凑版型,基于Intel B660芯片组,和非MAX版本在外观上几乎保持一致,主板的VRM(CPU供电区域),SSD安装位,南桥芯片位置均覆盖了厚重的银白色铝制散热装甲。和底部黑色的PCB形成银黑配色。

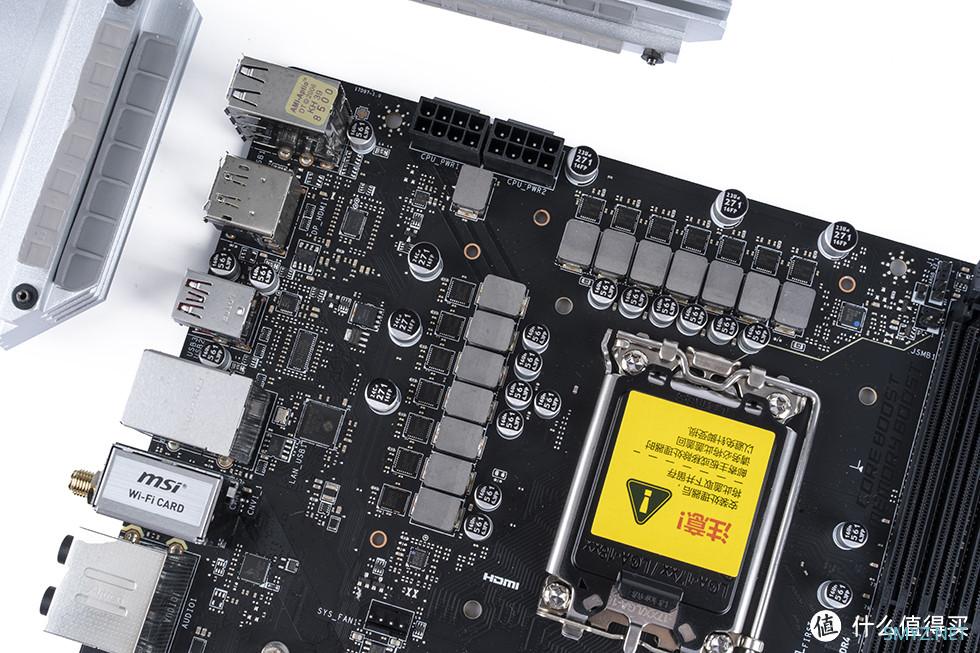

供电部分,同样的12+1+1的供电设计,CPU核心供电为12相Duet Rail设计,核显供电则是1相,两处的DrMos为Renesas的ISL99360,最大电流为60A。一体式封闭电感与黑金电容,外接供电部分为8+8pin供电接口。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

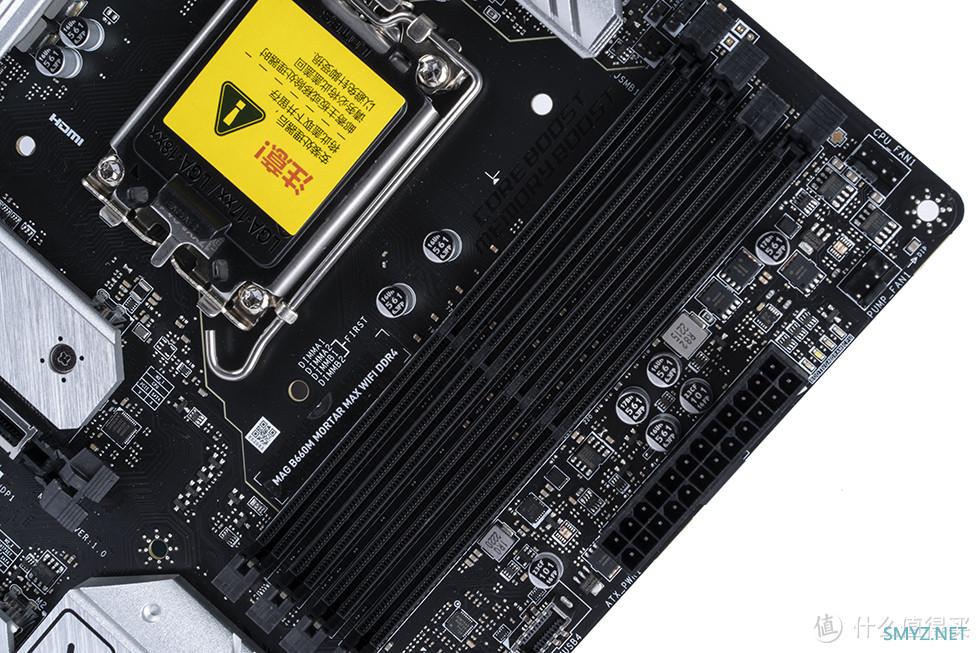

微星 B660M 迫击炮 MAX拥有四根内存插槽,支持单条 32GB,最大可以支持到 128G 的容量,在DDR4内存下最高可超频至4800MHz,支持微星自家的Memory Boost技术。存插槽旁边从下自上依次分布着USB3.2 Type-C前置插口、USB 3.2 Gen1 Type A前置插口、主板24pin插口、CPU风扇插口和一体水冷的水泵插口。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

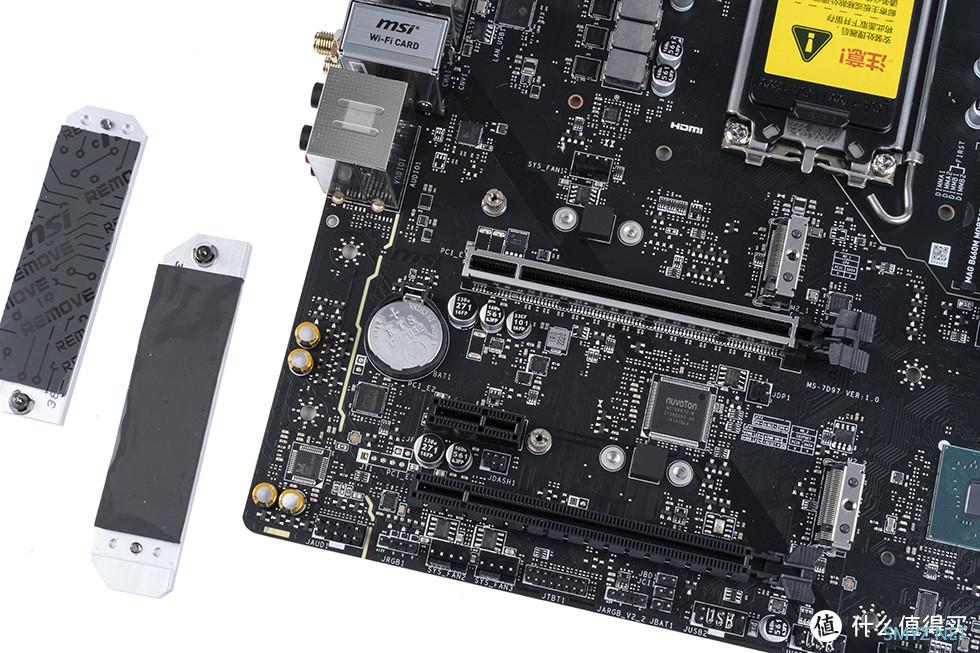

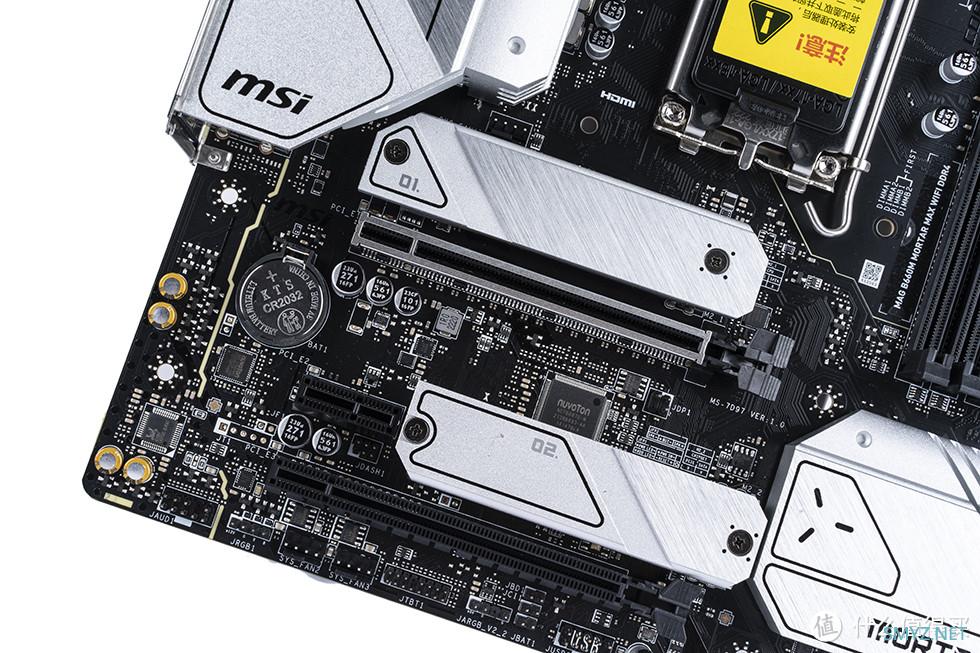

微星 B660M 迫击炮 MAX提供3条PCI-E插槽,第一条带金属屏蔽的是CPU直连PCIe 4.0x16显卡插槽,与非MAX版本不同的是这个插槽根据CPU最高可支持PCIe 5.0协议(非MAX版本支持PCIe 4.0协议),下面两条分别为PCH扩展的PCIe3.0全尺寸插槽与PCIe 3.0X1插槽。主板拥有2个M.2固态硬盘插槽,且均支持PCIe 4.0协议以及4倍速模式。两个插槽都带有散热装甲。除了SSD外,微星B660M迫击炮MAX通过外置芯片额外扩展出了2个SATA接口,分别位于主板右侧和底部,最高支持SATA 6Gb/s速率。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

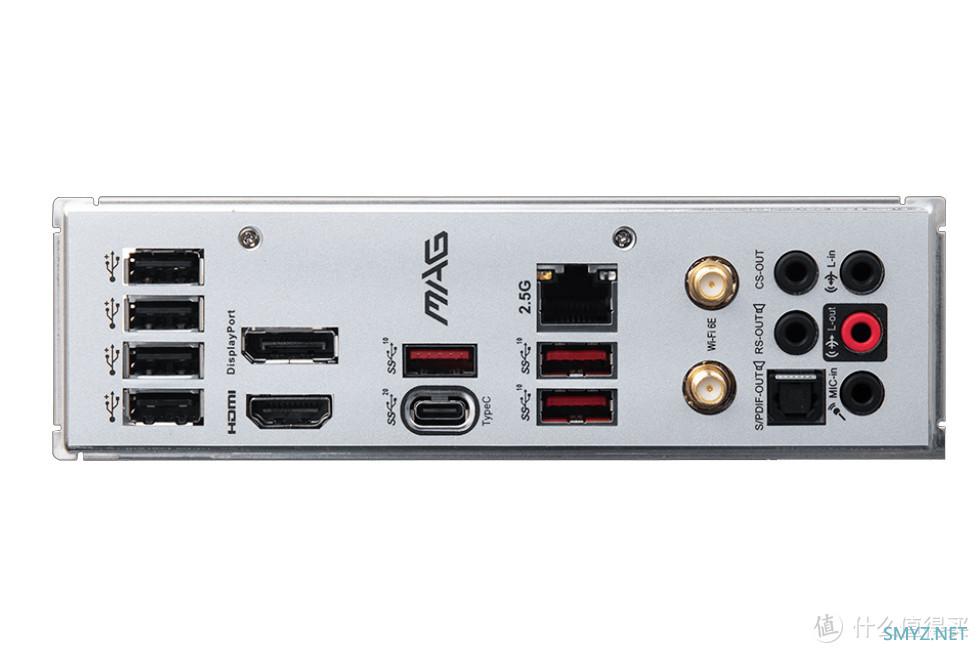

IO接口方面,主板提供 4 个USB 2.0 接口、3 个 USB 3.2 Gen 2 10Gbps 接口和1 个 USB 3.2 Gen 2x2 20Gbps Type-C 接口。 1 组 HDMI 2.0 和 1 组 DisplayPort 1.4 接口,两者都支持最高 4096x2160@60Hz 分辨率,并支持 HDCP 2.3、HDR 及 4K Ultra HD 播放,板载 2.5G高速网口与 AX200 WiFi6 无线网卡,板载声卡支持 7.1 声道输出。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

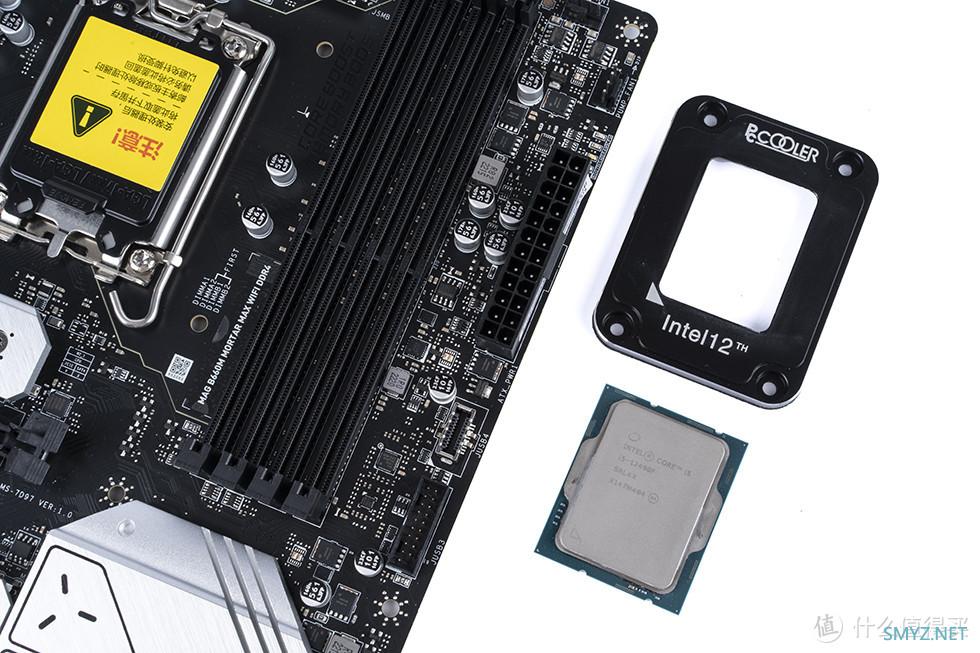

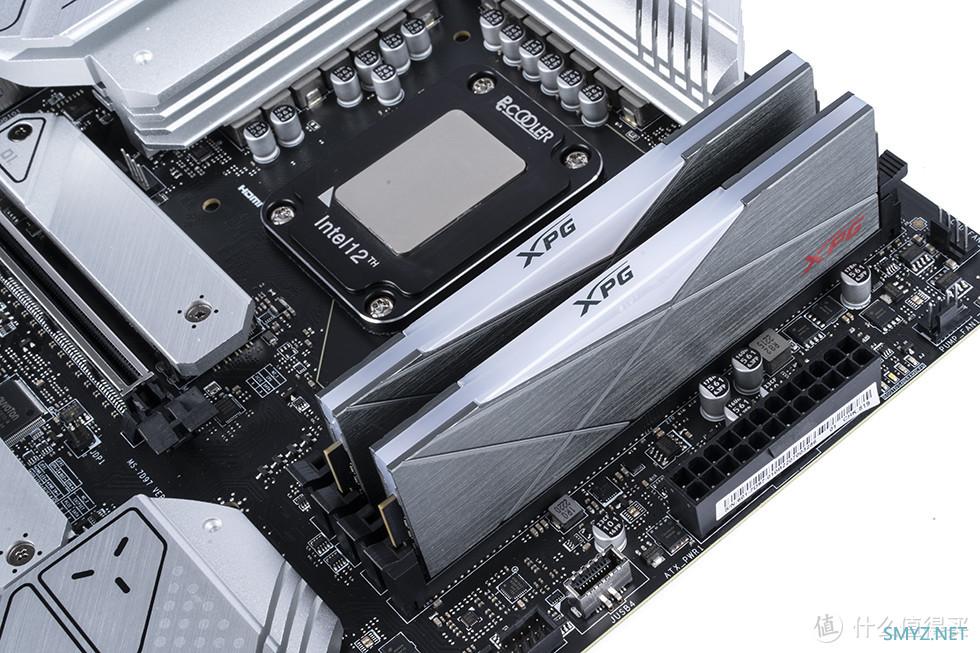

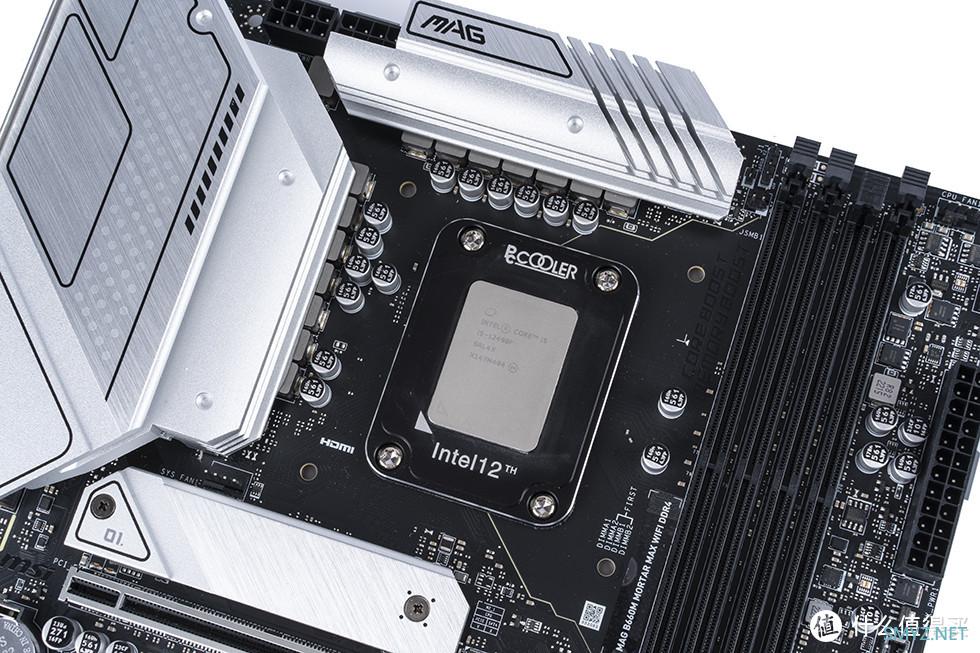

微星(MSI)MAGB660MMORTARMAXWIFIDDR4迫击炮MAX主板12490F/12600KF/12700F(INTELB660/LGA1700)1299元京东去购买搭配的是使用的是中国特供版的i5-12490F,将CPU的底座换成了超频三的12代CPU弯曲矫正型固定扣具底座,让它能够稳一点。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

英特尔(Intel)12代酷睿i5-12490F处理器6核12线程单核睿频至高可达4.6Ghz20M三级缓存台式机CPU1349元京东去购买

超频三(PCCOOLER)PaladinBCF黑色Intel1700支架12代CPU弯曲矫正型固定扣具底座39.9元京东去购买双内存采用了XPG 龙耀 D50 DDR4 3600 16G套装,采用10层PCB板设计,搭载海力士特挑颗粒。

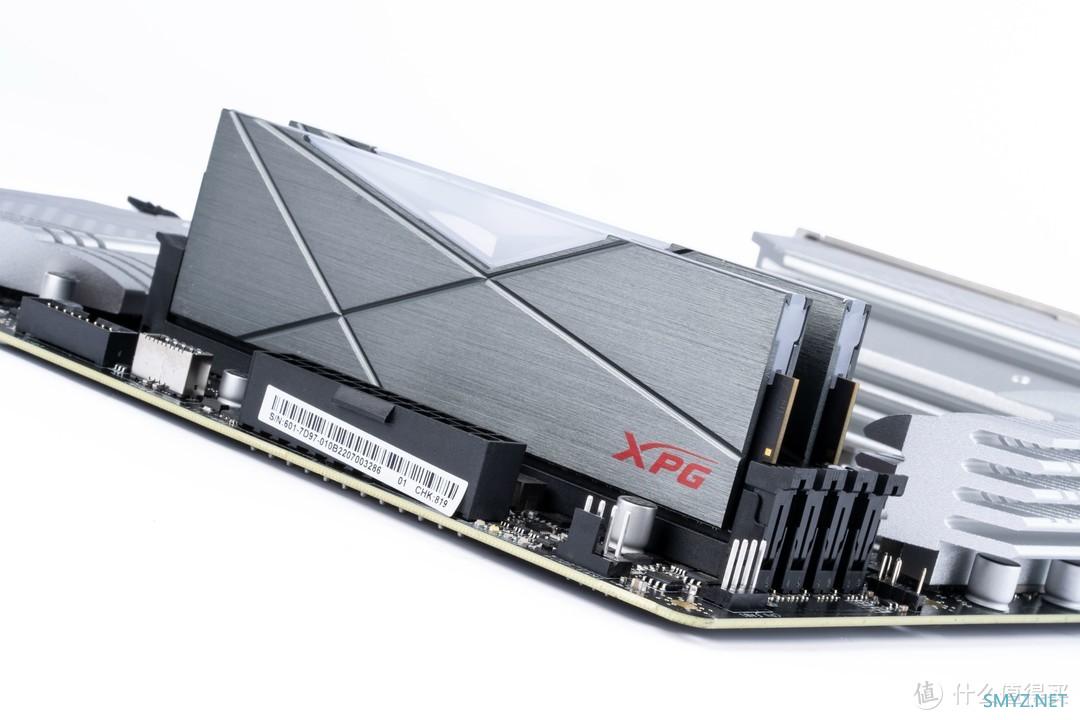

内存采用钛色的金属拉丝工艺散热马甲,单面厚度达到了1.95mm,内存的上方搭载了一个三角形的高透光雾面导光条,用于呈现RGB灯效。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

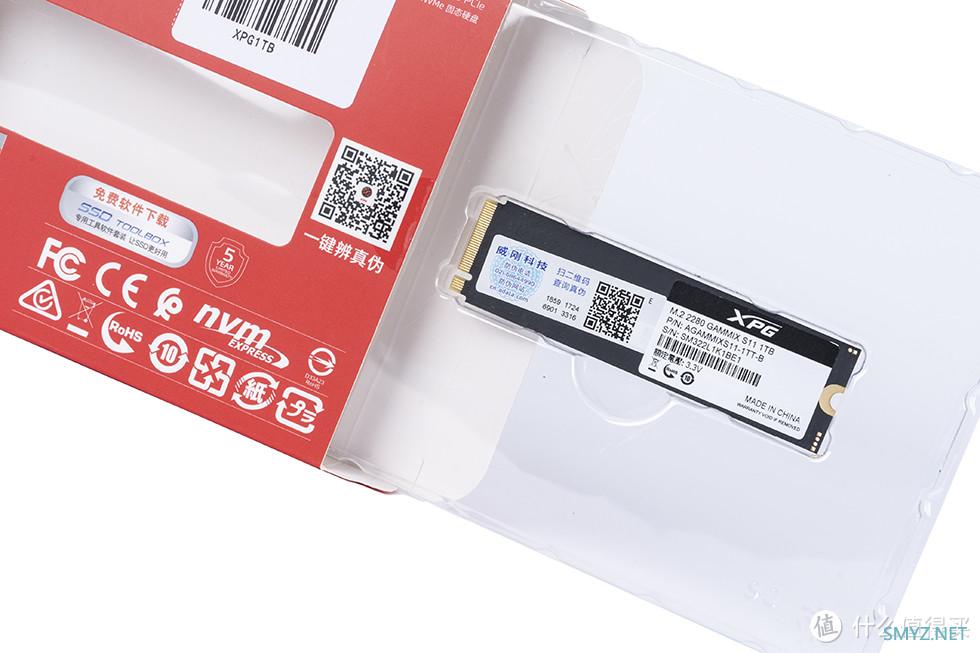

威刚D50DDR48G/16G/32G电竞RGB灯条3200/3600MHz台式机电脑内存274元天猫精选去购买XPG 翼龙 S11(2022)的包装采用电竞姬和家族红色的搭配,左上角还附有“极竞所能”满满的电竞风格。

XPG 翼龙 S11属于PCIe Gen3x4系列中的性能级产品,单面 PCB 的设计,官方升级了五年安心保固服务,最大容量为1TB。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

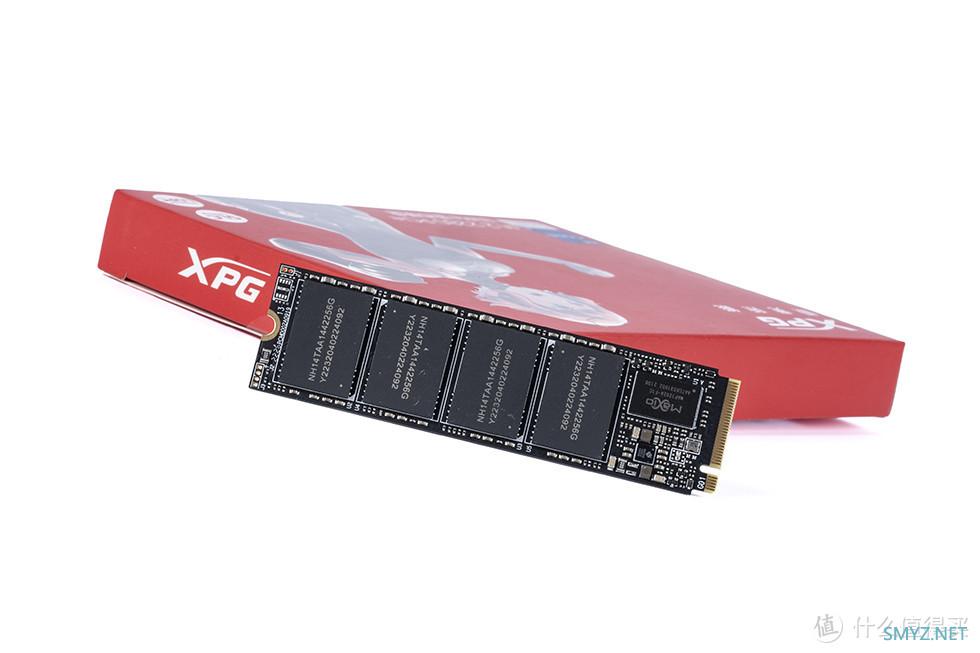

采用了黑色的PCB板,主控是联芸MAP1202A,无缓存方案设计,支持第三代Agile ECC+4K LDPC技术,NVMe 1.4协议。PCB单面配置了4颗内存颗粒,单颗容量256GB。配置的内存颗粒编号为NH14TAA144256G,总共1T的存储空间。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

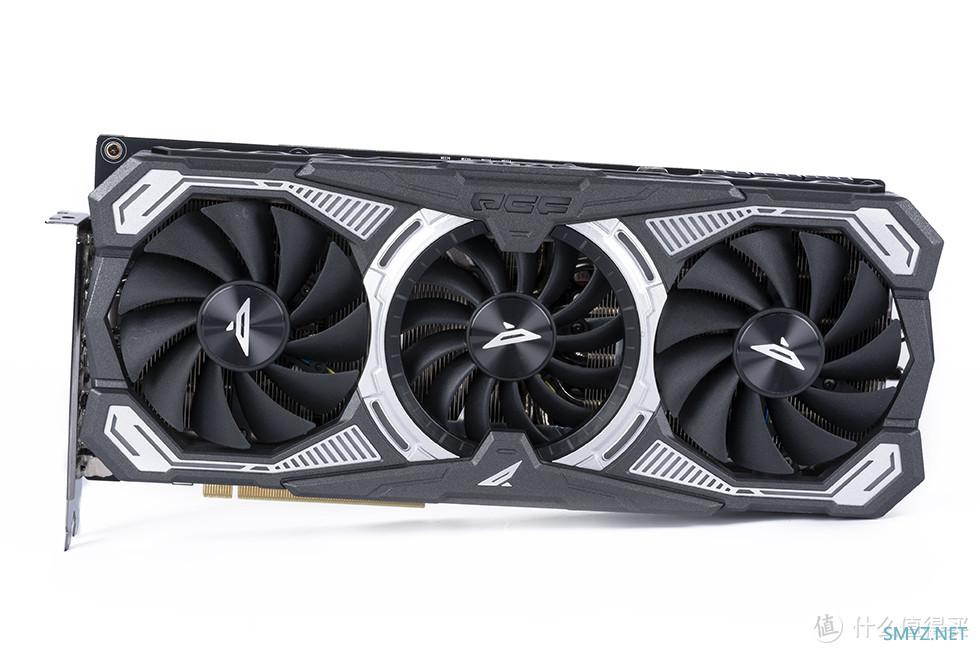

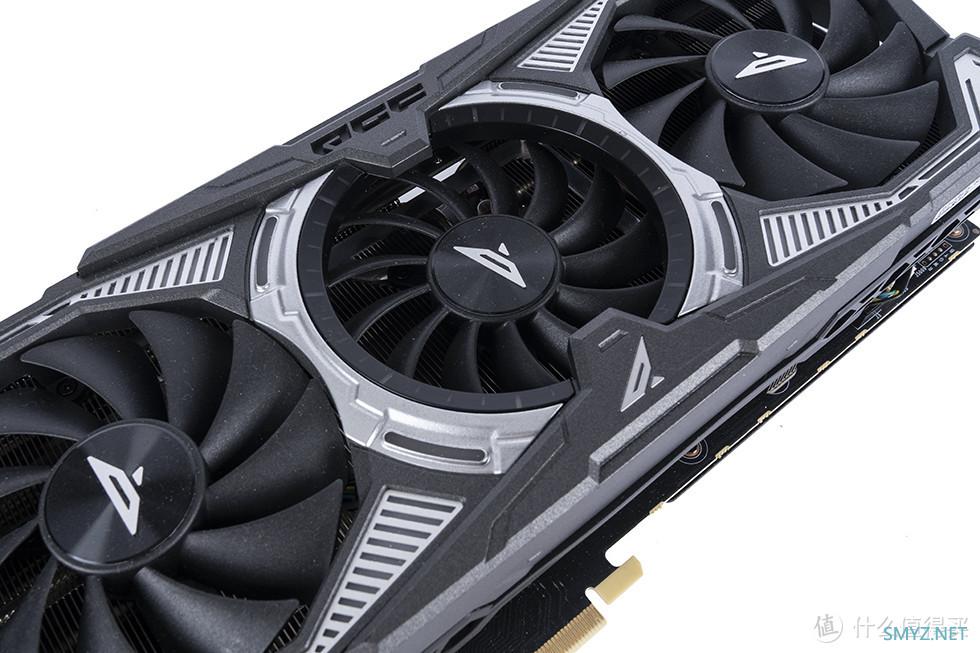

威刚XPG固态硬盘S11512G/1TM.2NVME台式机笔记本电脑SSD大容量549元天猫精选去购买显卡搭配了索泰的旗舰系列:GeForce RTX3080 12G6X PGF OC,正面深灰与银白色外表皮的交替之中穿插着黑色金属构件,采用PGF专属的“守望者散热系统”,三个90mm直径的散热风扇搭配8热管和“冰镜”导热模组散热设计,极大的提高了散热性能。同时覆盖全卡的全新星冕灯效系统支持ARGB灯效分区控制、1680万色随心调节和数十种预设灯效。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

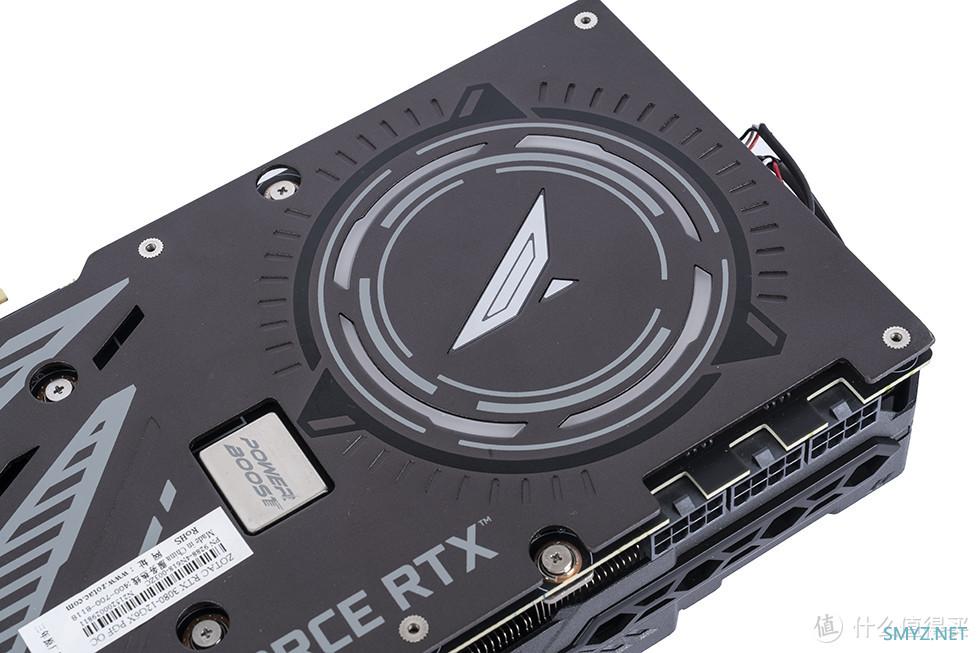

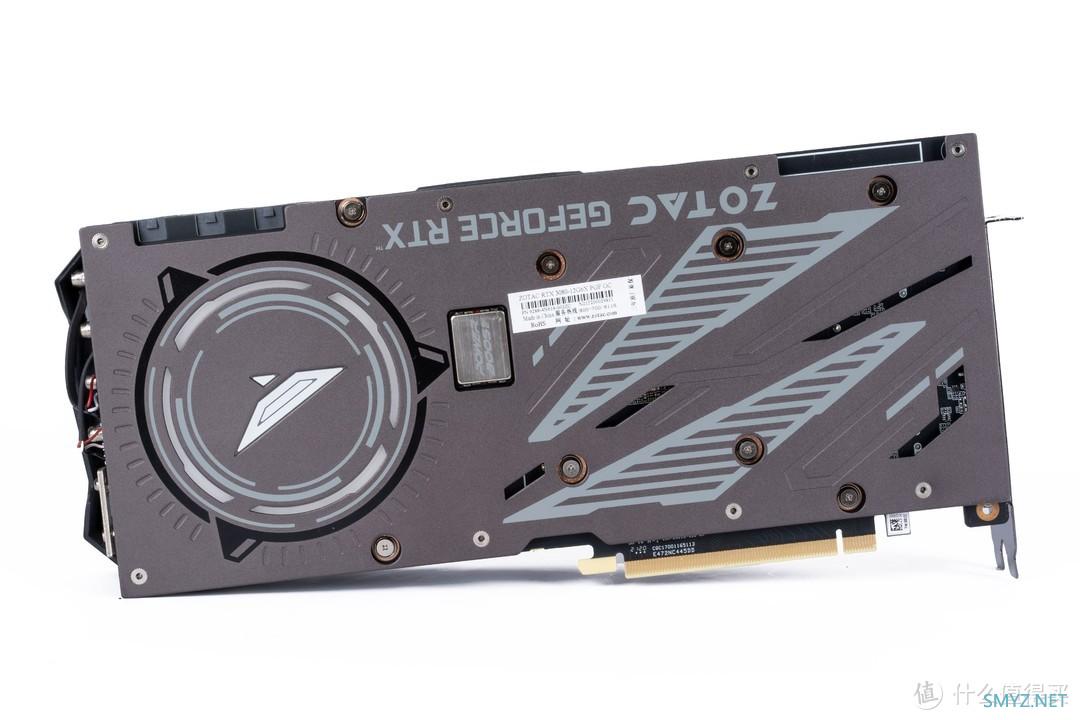

索泰 RTX3080 12G6X PGF OC 的装甲背板极具科技感,使用高强度铝合金制造,整体磨砂质感,通过多点反锁结构,保护显卡PCB不会弯曲变形,右侧的圆形中间是索泰PGF系列显卡的信仰LOGO,周边一圈搭配RGB灯效。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

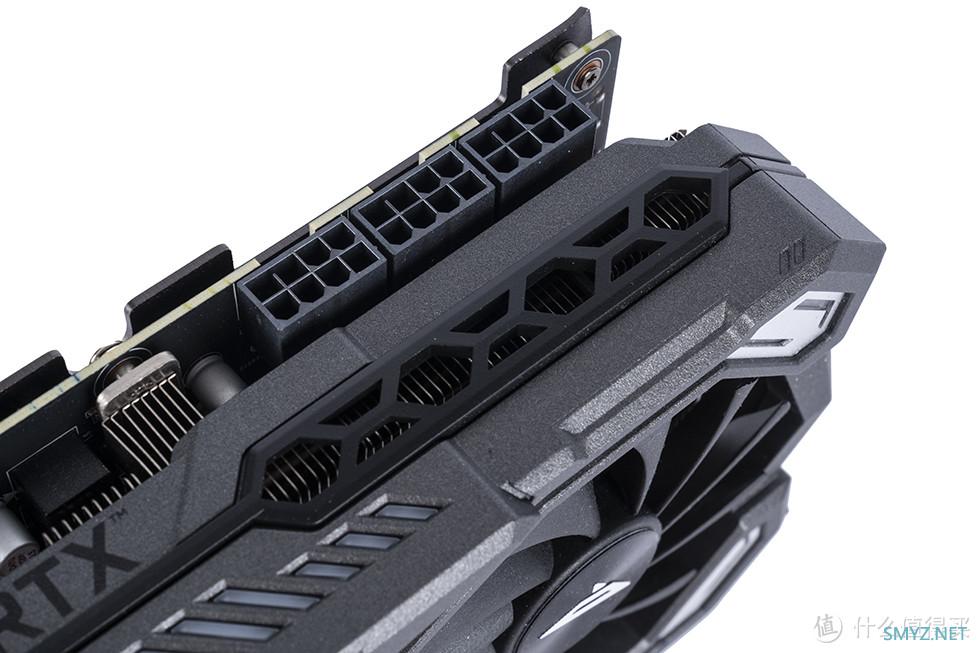

索泰 RTX3080 12G6X PGF OC 采用了8+8+8PIN外接供电接口,高达16+3相供电,全定制高规第II代白金用料,为稳定运行打下坚实的基础。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

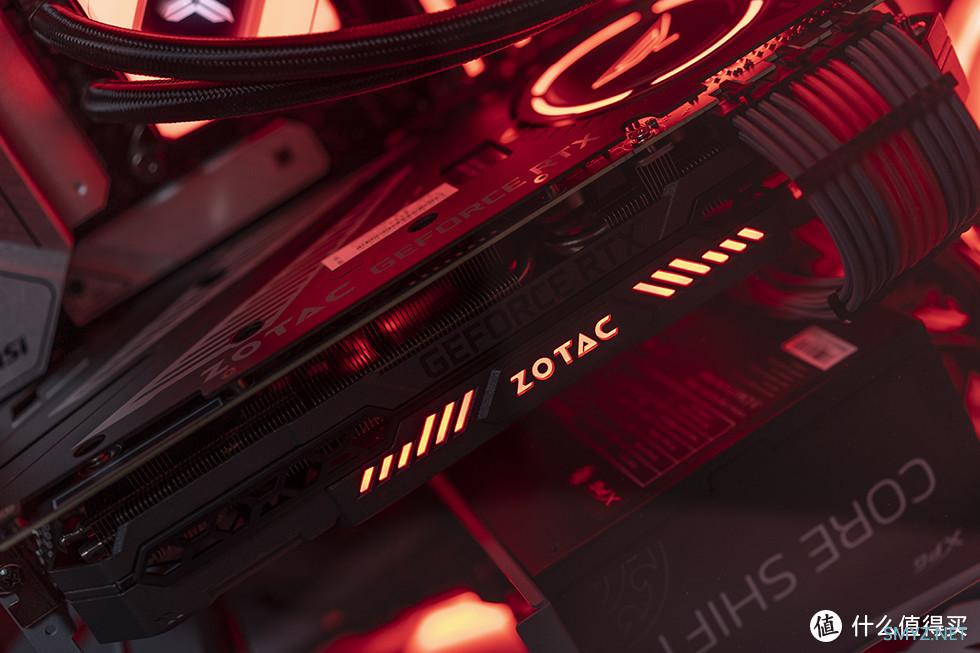

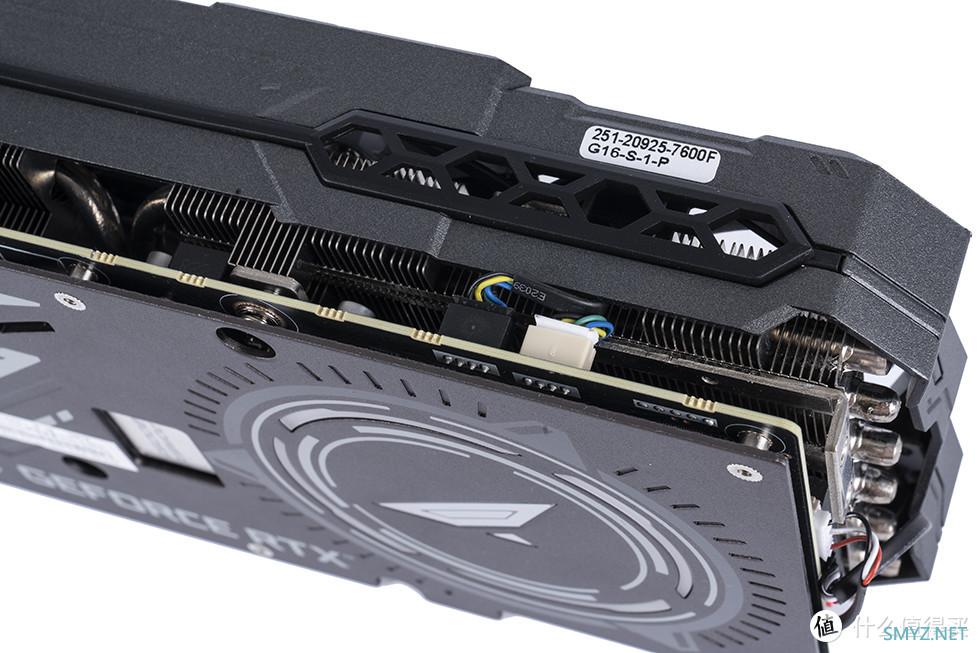

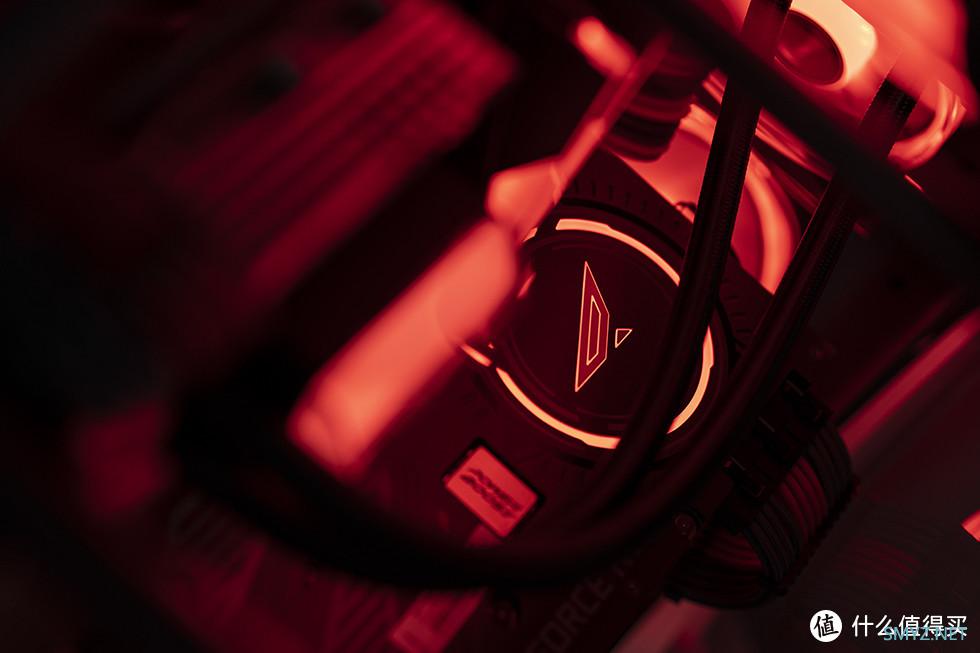

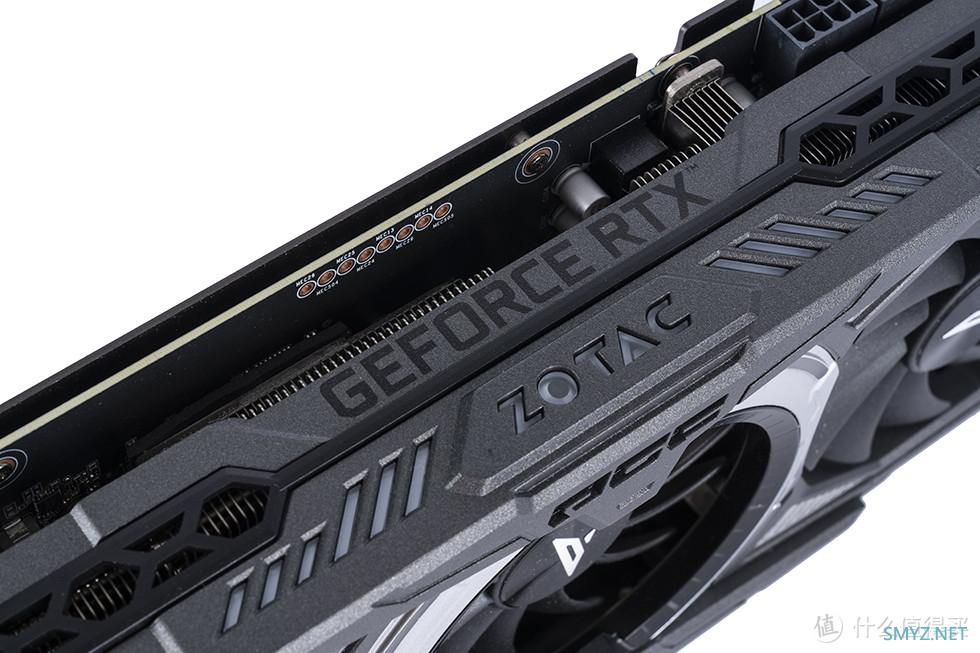

索泰 RTX3080 12G6X PGF OC 腰线部分的LOGO在运行时也会亮起,和正面及背面的RGB同步。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

索泰 RTX3080 12G6X PGF OC 尾部可以看到,采用6热管设计,为整体散热提供了强悍的保障。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

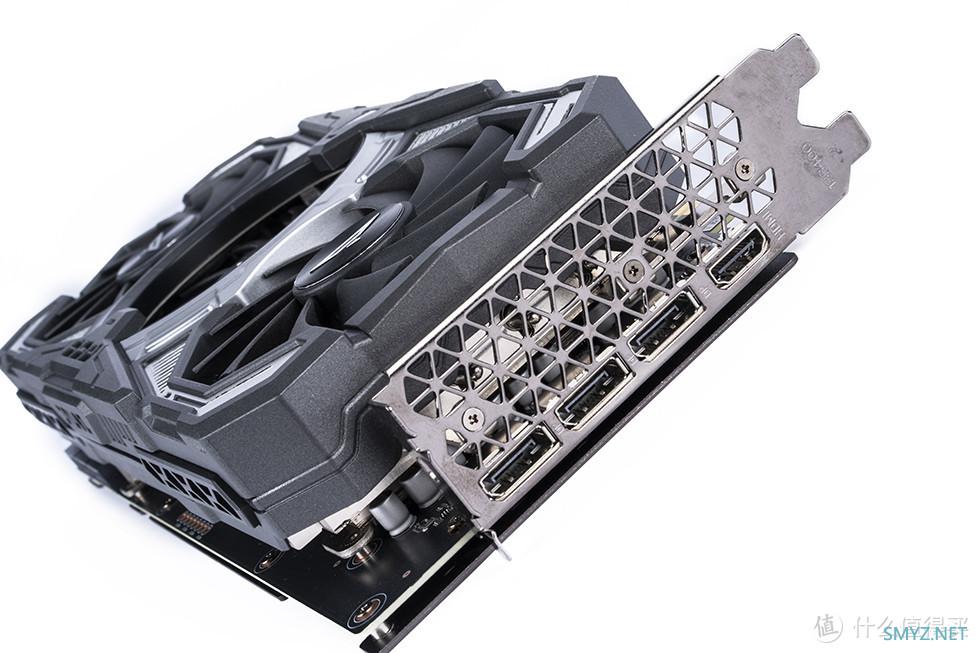

索泰 RTX3080 12G6X PGF OC 越肩设计,整体厚底为3槽,IO输出接口采用DP1.4a*3+HDMI 2.1*1的四接口设计,新的HDMI 2.1协议最高已可支持单线8K的视频输出,对于超高分辨率提供了更好的扩展性,还支持在4K 144Hz之下以HDR模式来打游戏,对于游戏用户是非常友好了。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

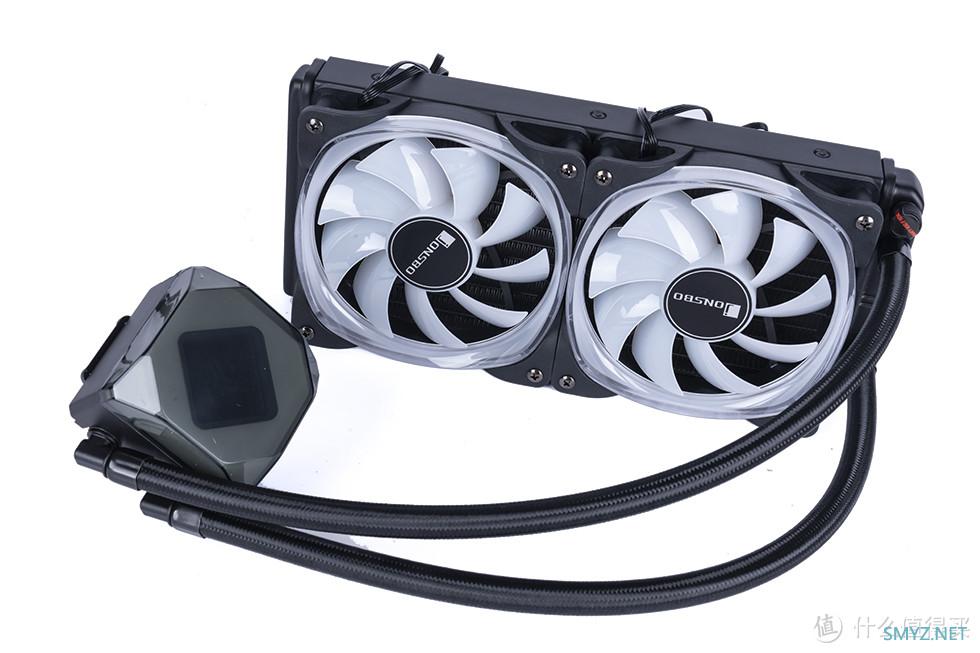

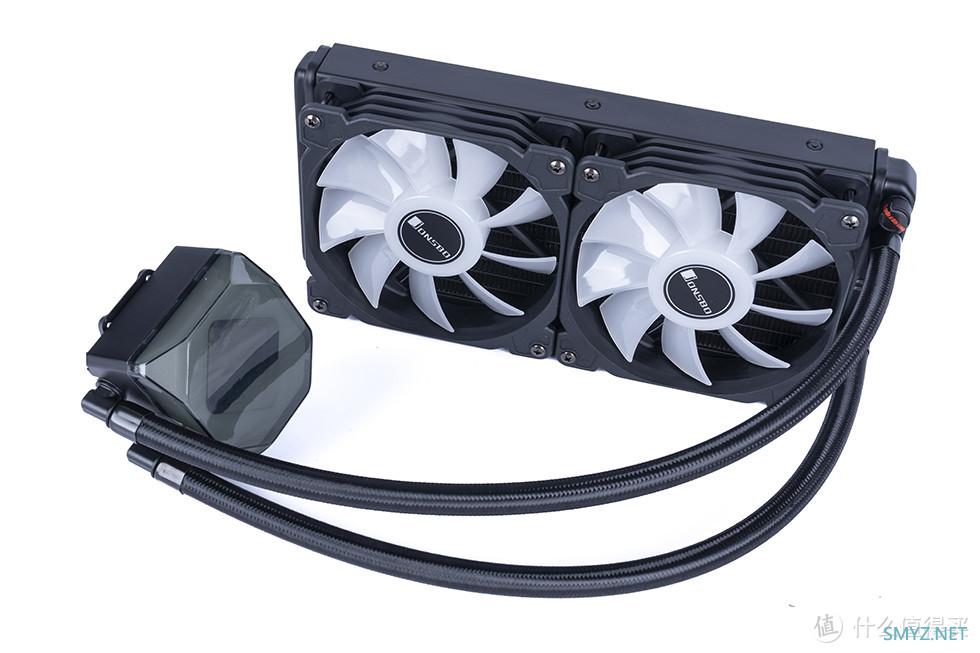

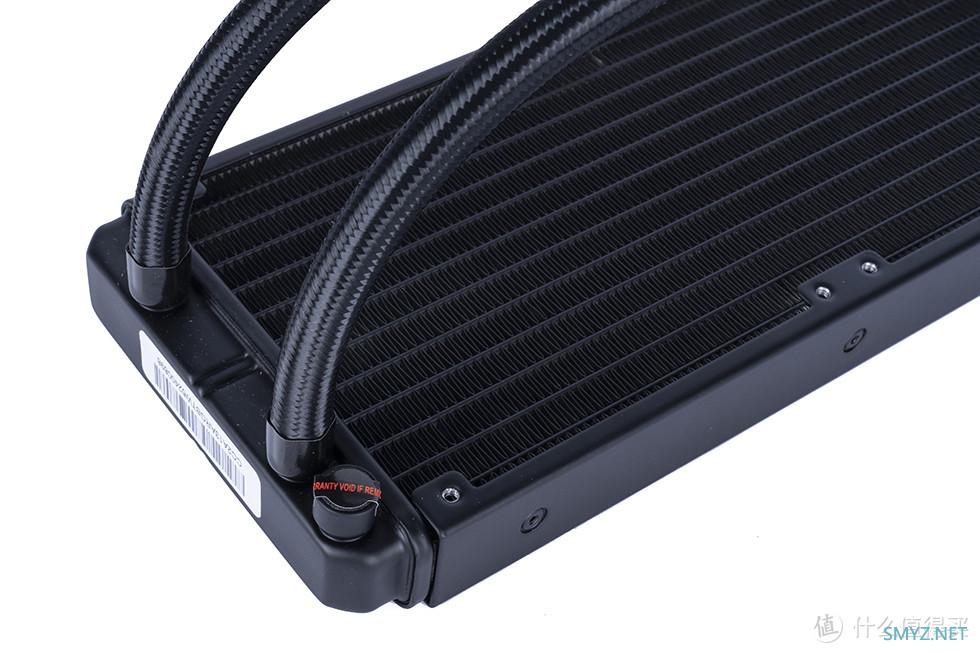

ZOTAC/索泰RTX3080-12G6XPGFOC电竞游戏12G显卡独立电脑6299元天猫精选去购买水冷采用乔思伯光影系列全新升级后的TW6 240,整体冷排做工细密,12条水道散热,额定解热功耗260W,配备PWM ARGB风扇,兼容LGA1700、AM4等多平台。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

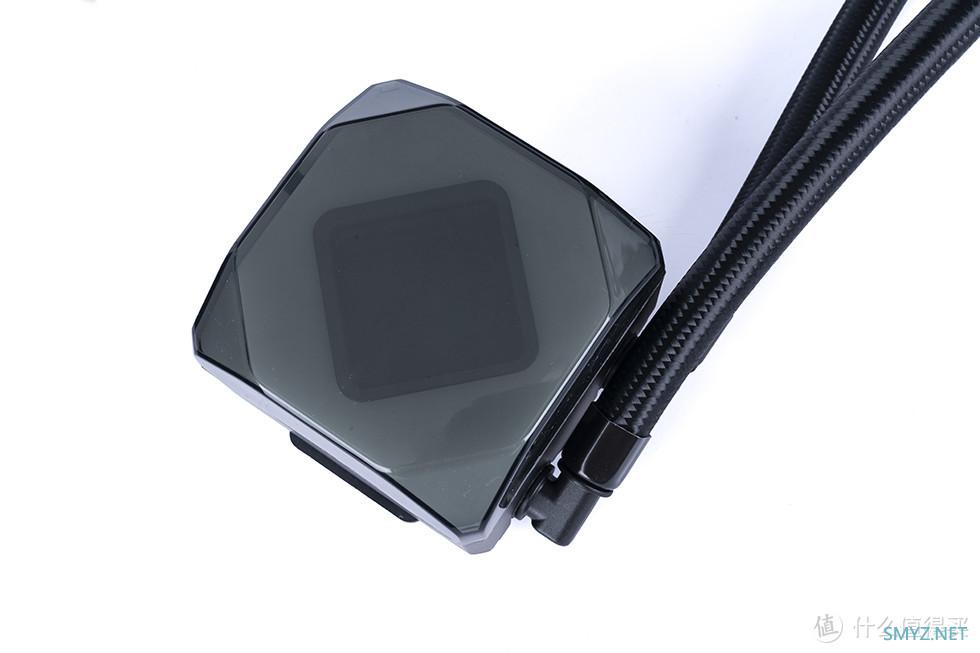

双重叠加双效冷头,ARGB光效更饱满,采用3pin 5V光控接口,支持神光同步,可与主板同步自定义光效,内部为8级绕组的2500RPM水泵设计。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

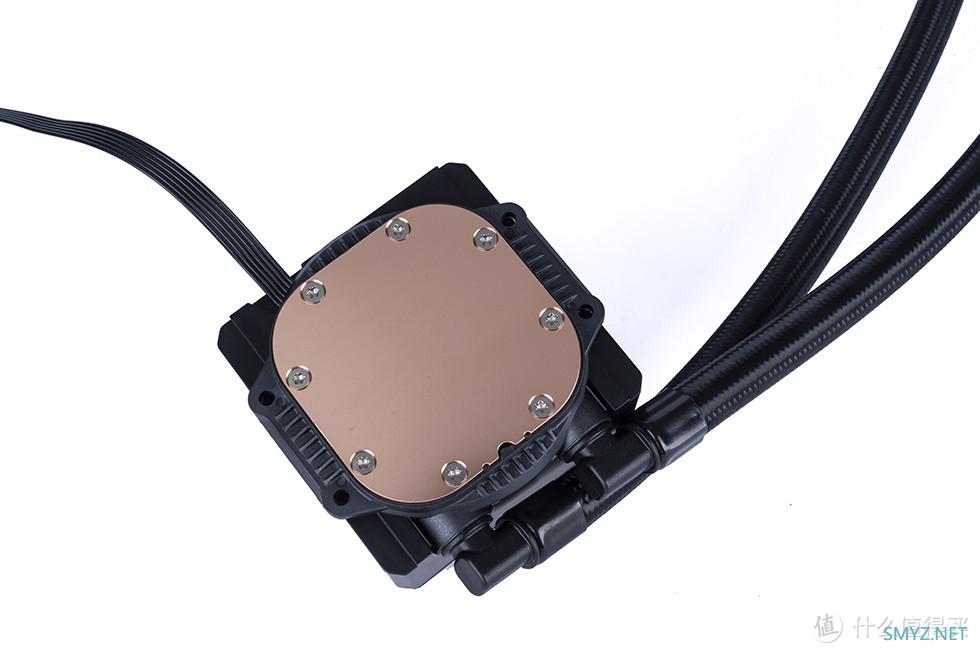

冷头采用全贴合水道底座,160平方厘米散热面积微水道。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

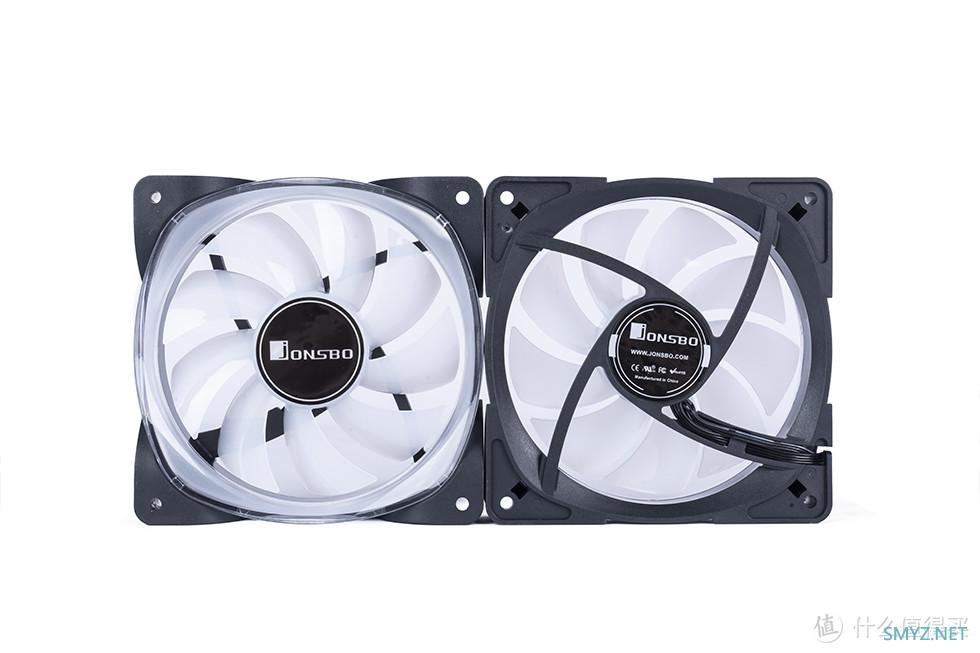

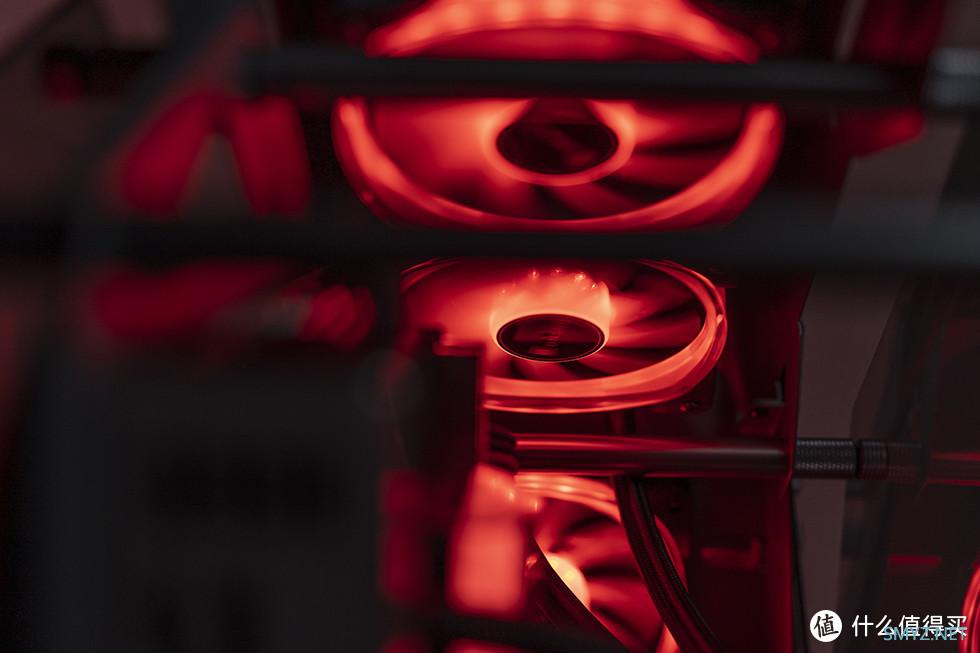

为增加整体灯效氛围,将自带的风扇换成了FR-701幻彩版,九扇叶设计,液压轴承,800-1600RRM,采用PC材质抛光导光圈,内置36颗高亮幻彩灯珠,支持ARGB神光同步。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

乔思伯(JONSBO)光影TW6-240黑色幻彩一体式水冷CPU散热器(支持LGA1700/5V3针神光同步ARGB/双光效冷头)359元京东去购买

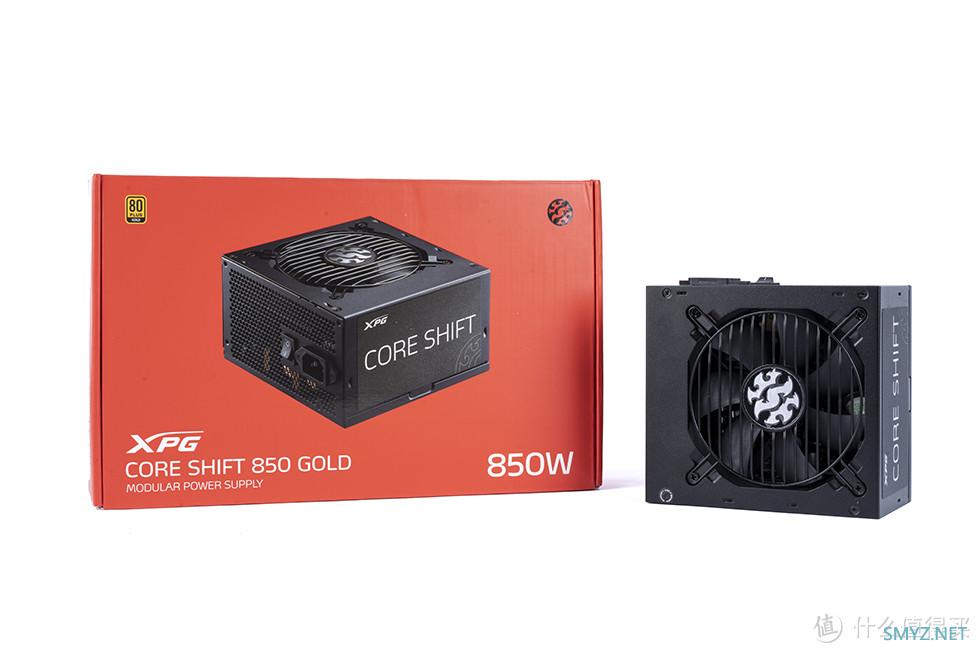

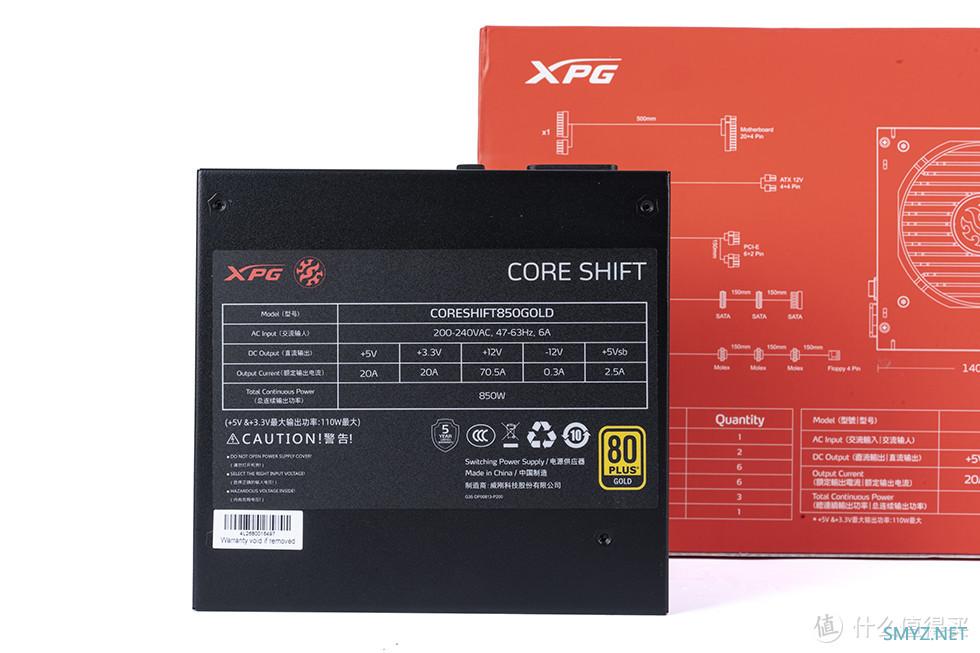

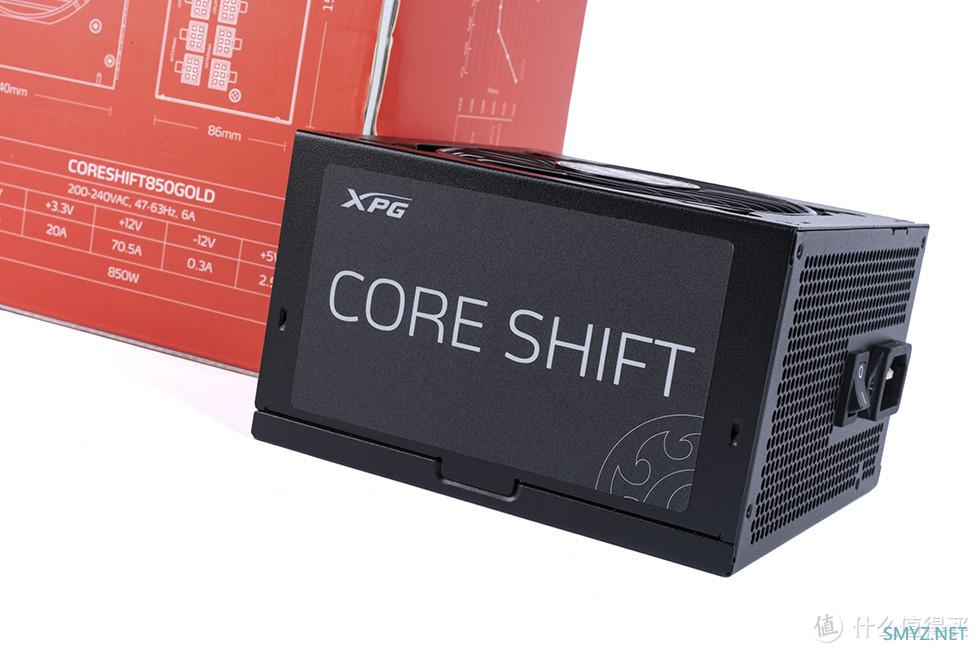

乔思伯(JONSBO)FR-701-幻彩进风版ARGB机箱风扇(反向扇叶/主板5V3针同步接口/PWM/支持多个串联)69.9元京东去购买XPG CORE SHIFT魔核850W电源通过 80PLUS 金牌认证。电源整体尺寸为 150x140x86 mm(宽 x 长 x 高),标准ATX电源规格。从正面可看到内部采用一颗 120mm FDB 液态轴承风扇进行散热,具有智能控温功能,负载50%以下风扇以660rpm低转速运作,符合ErP 2014 Lot 3节能规范及符合RoHS规范。

XPG CORE SHIFT魔核850W电源采用主动式PFC + 全桥LLC谐振 + 同步整流 + DC-DC结构设计,乔威方案。保护机制包含OVP / OPP / SCP / OCP / UVP / OTP / NLO / SIP,额定功率850W,其中+12的电流为70.5A,最大输出功率为846W,而+5V和+3.3V的最大输出功率也达到了110W,可以轻松带动30系游戏显卡。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

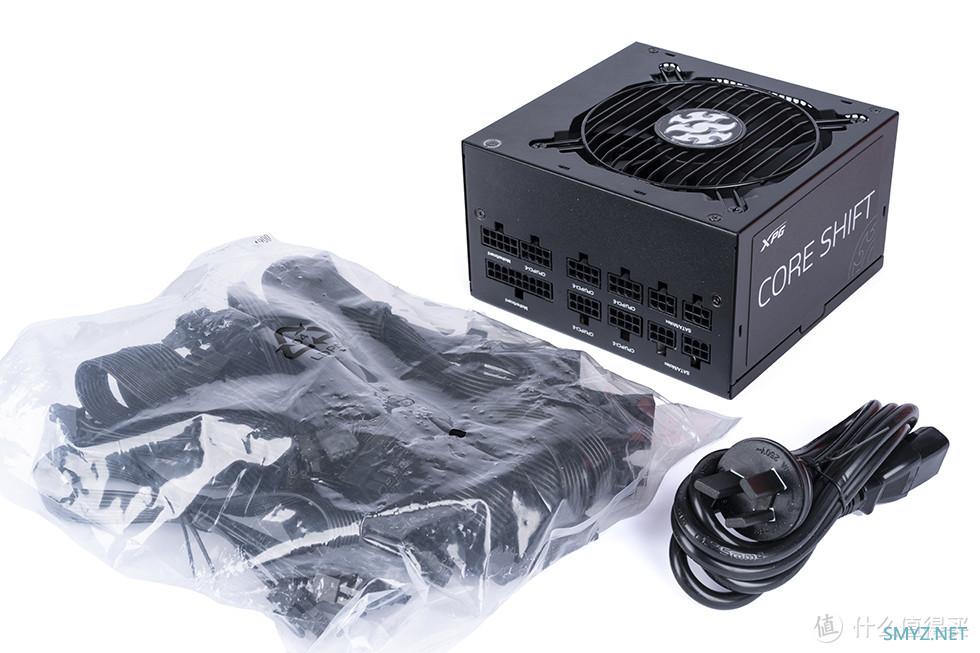

XPG CORE SHIFT魔核850W电源采用全模组设计,附带九根扁平模组线,其中包含一根主板供电线,一根Molex(大4D)供电线,二根硬盘供电线,二根CPU供电线,以及三根显卡供电线。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

威刚XPG额定650W/750W/850W金牌全模组电源台式机电脑机箱电源499元天猫精选去购买

性能测试

操作系统:Windows 11 专业版


显卡驱动:GEFORCE GAME READY 516.59 WHQL Windows 11


显示分辨率及刷新:3840×2160,60Hz


环境温度:25.5℃(±1℃)


测试软件:


- AIDA64 Extreme 6.70


- FurMark 1.31.0.0


- 3Dmark


- Cinebench r23


- CrystalDiskinfo 8.8.2


- AS SSD Benchmark 2.0.7316


- CrystalDiskMark 8.0.4


- Txbench

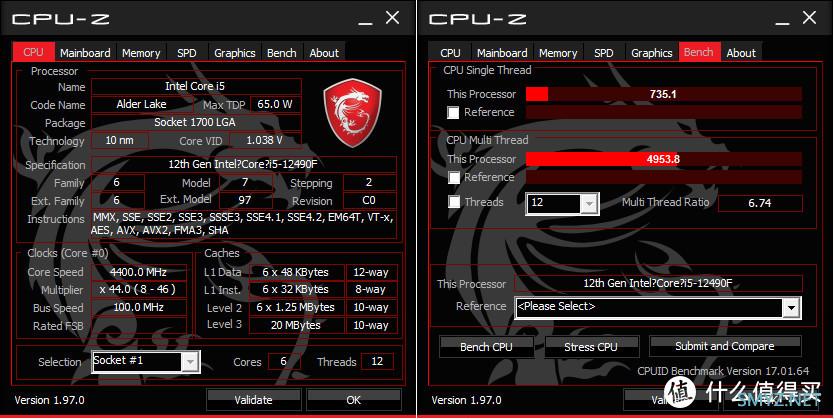

CPU-Z基本信息及BENCH成绩

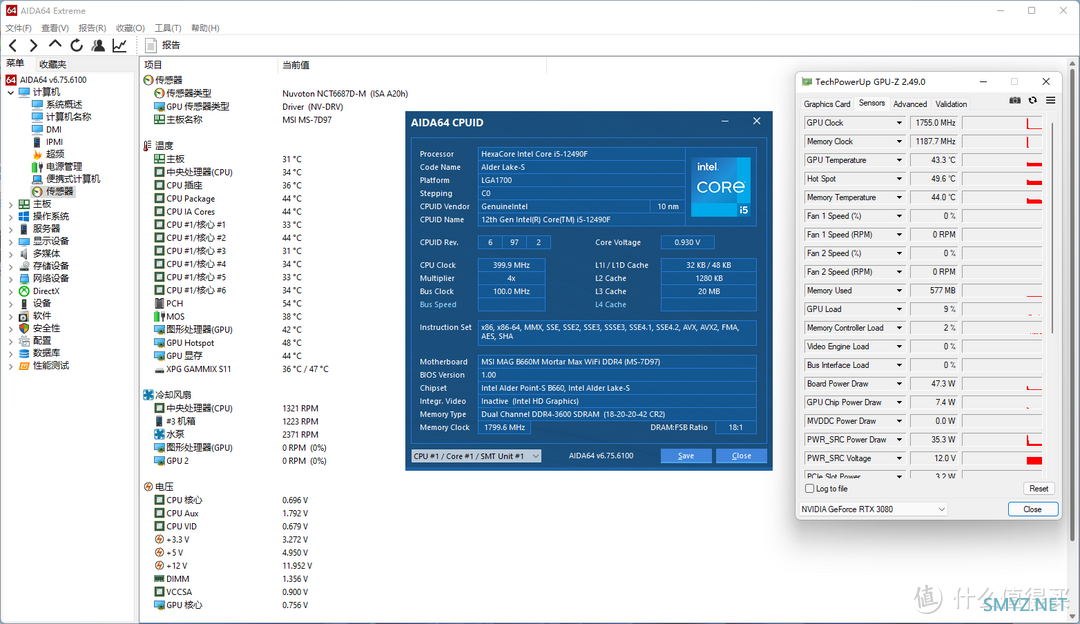

待机状态:CPU 34℃,水冷风扇1250rpm,机箱1250rpm,显卡43.4℃,显卡风扇低负载停转。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

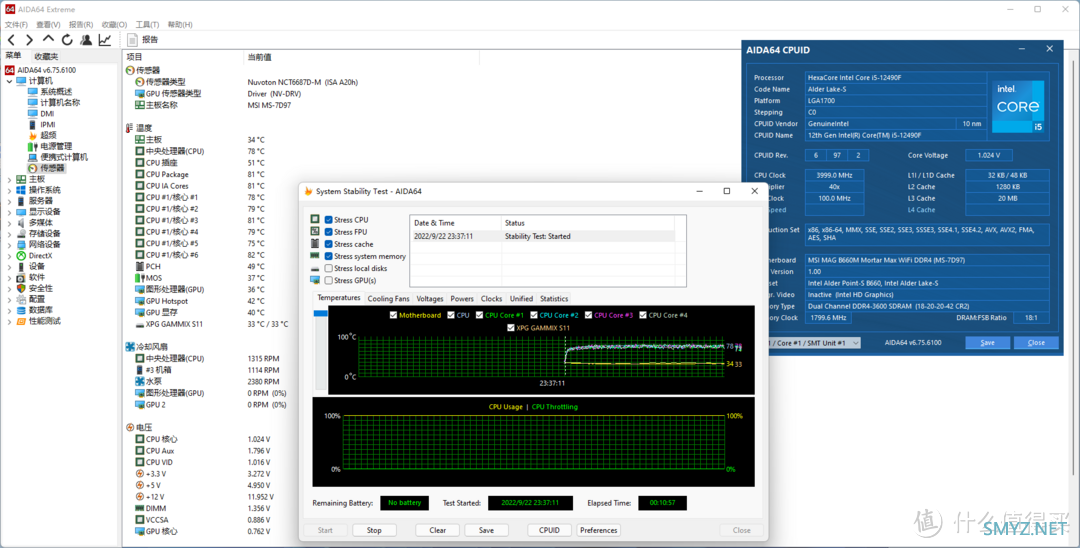

CPU满载:最高78℃,4.0G,水冷风扇1250rpm,机箱1250rpm,AIDA64 FPU 10分钟。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

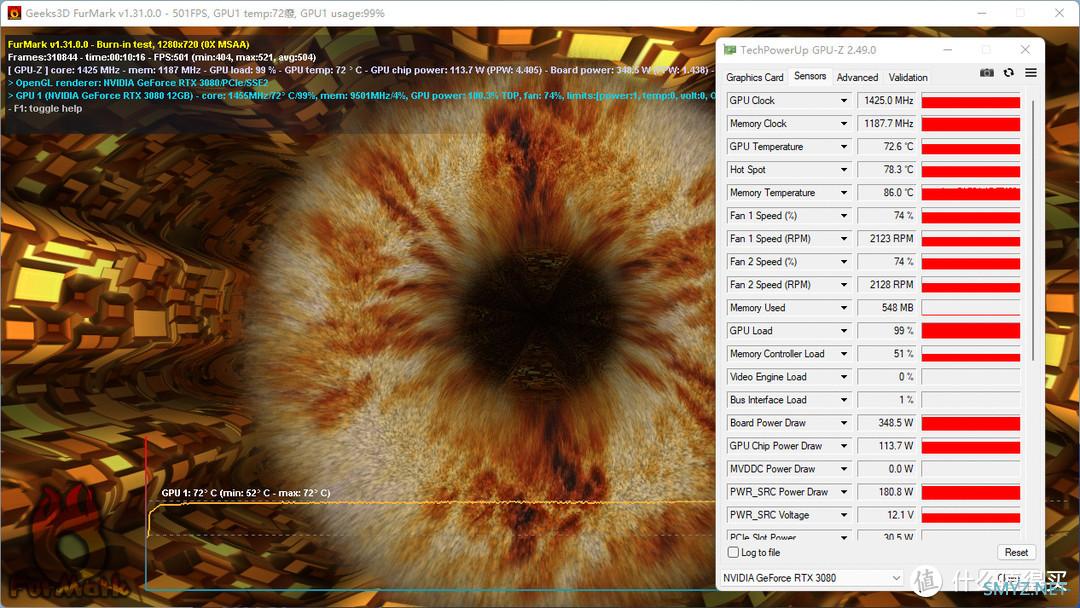

显卡满载:72.6℃,Furmark 10分钟。

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

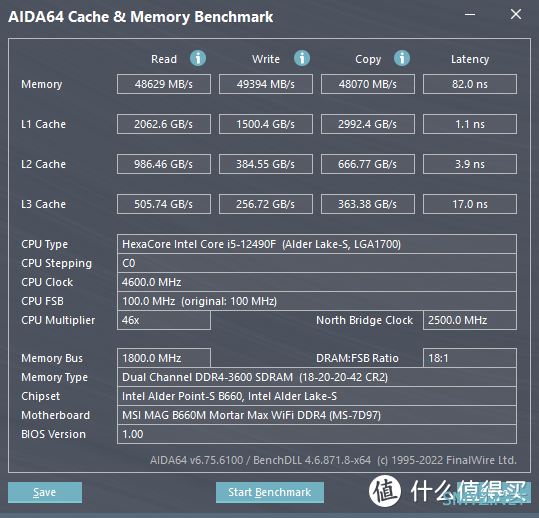

AIDA64 内存测试成绩

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

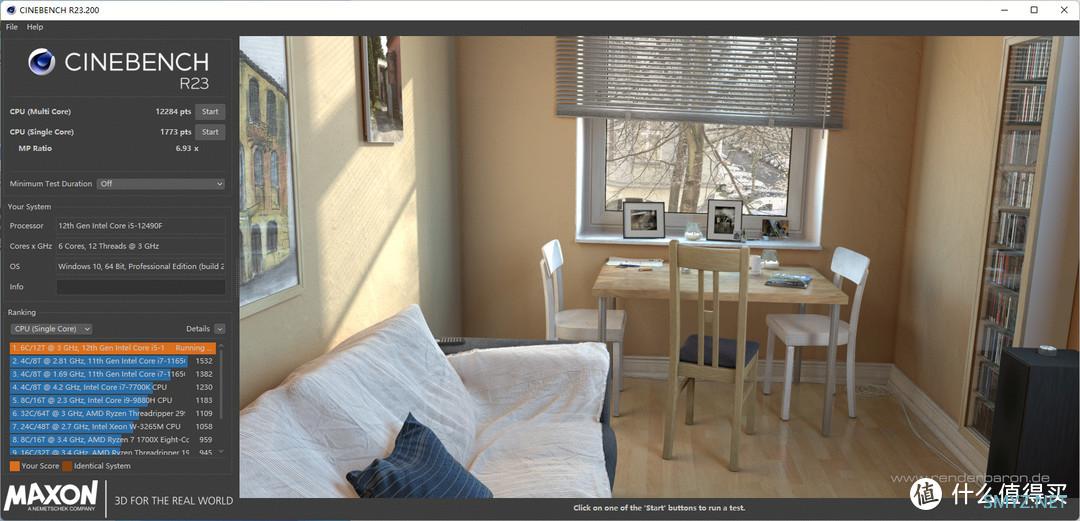

R32 测试成绩

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

CrystalDiskinfo 状态显示

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

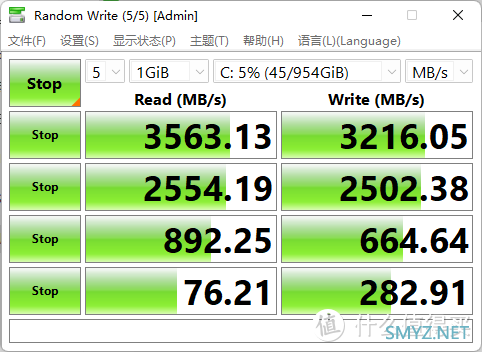

CrystalDiskMark 测试成绩

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

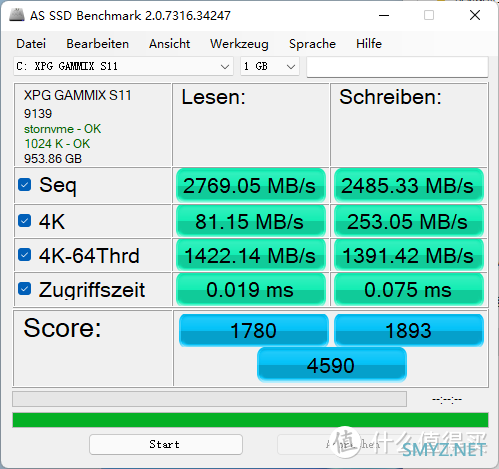

AS SSD 测试成绩

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

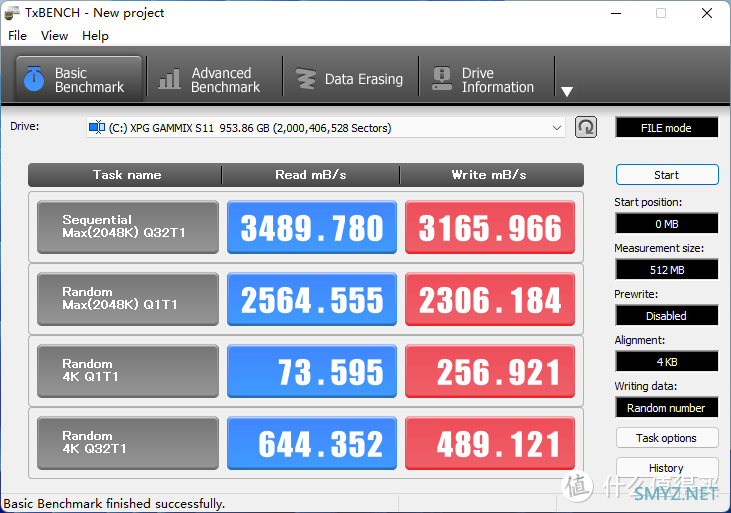

Txbench测试成绩

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

3Dmark存储基准测试成绩

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

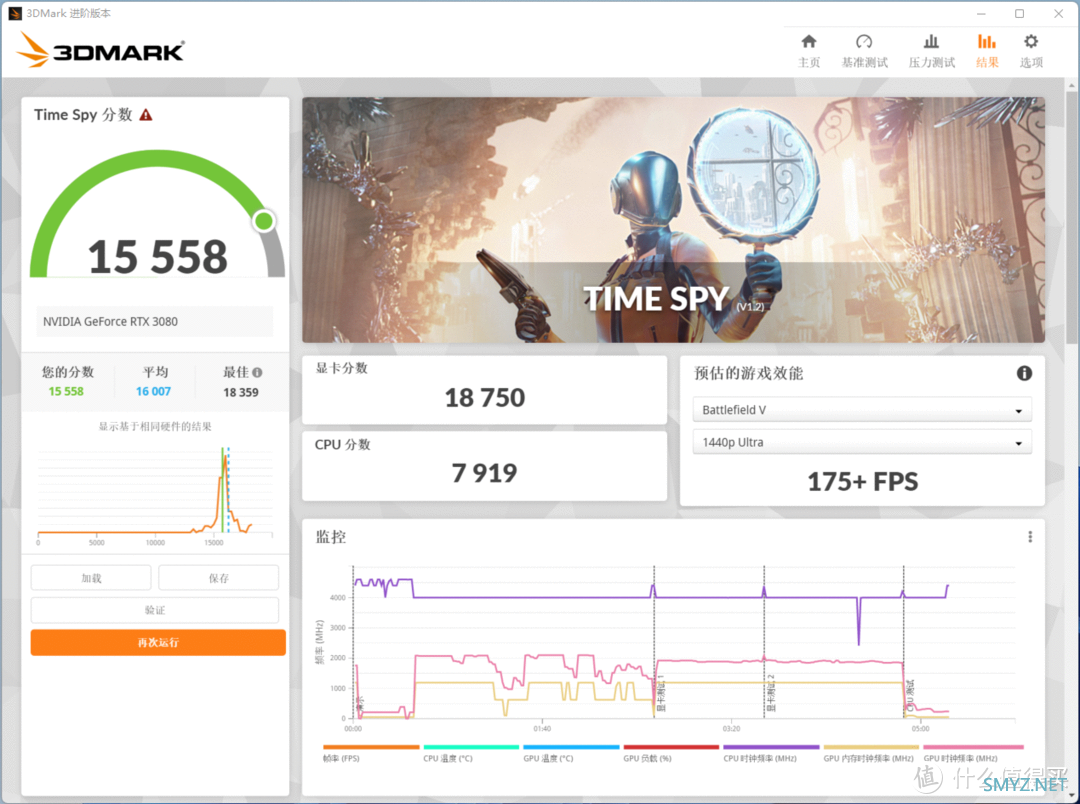

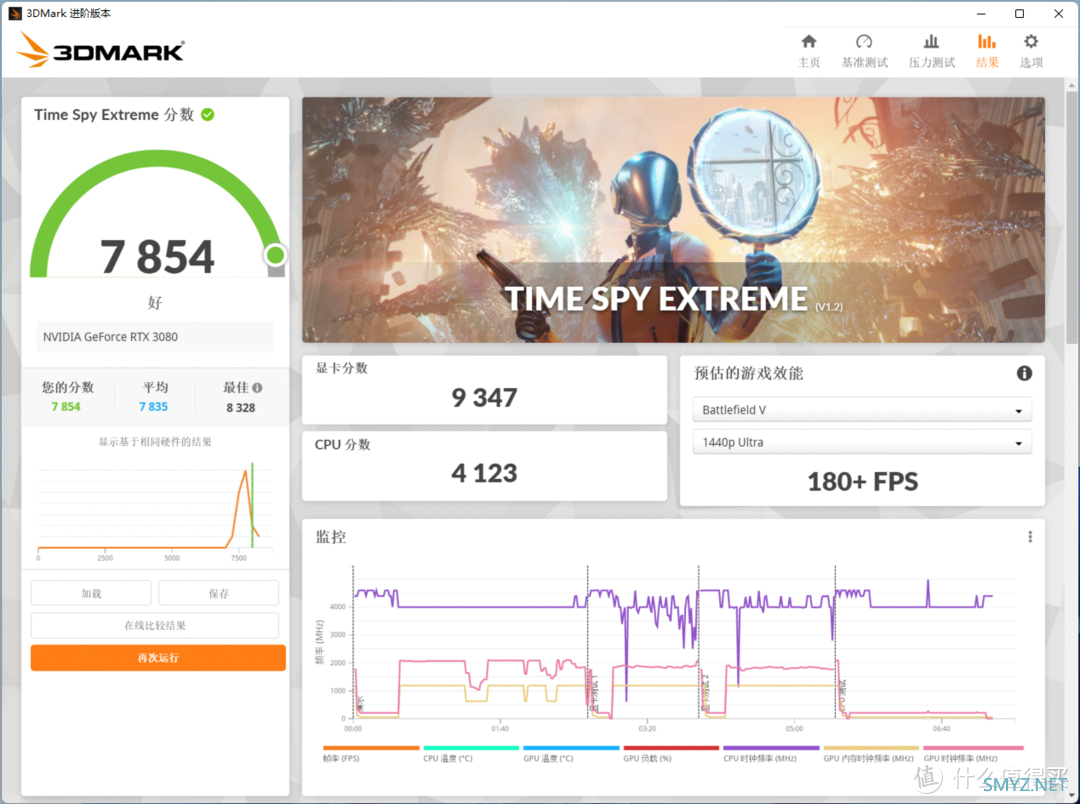

3DMARK 显卡性能基准测试

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

厌倦了常规形态的机箱?来点新鲜的,乔思伯MOD-3 mini装机展示

以上为本次装机全部内容,感谢各位花时间浏览
