一、创建RAID阵列
此次演示为3块SAS硬盘组建RAID5阵列

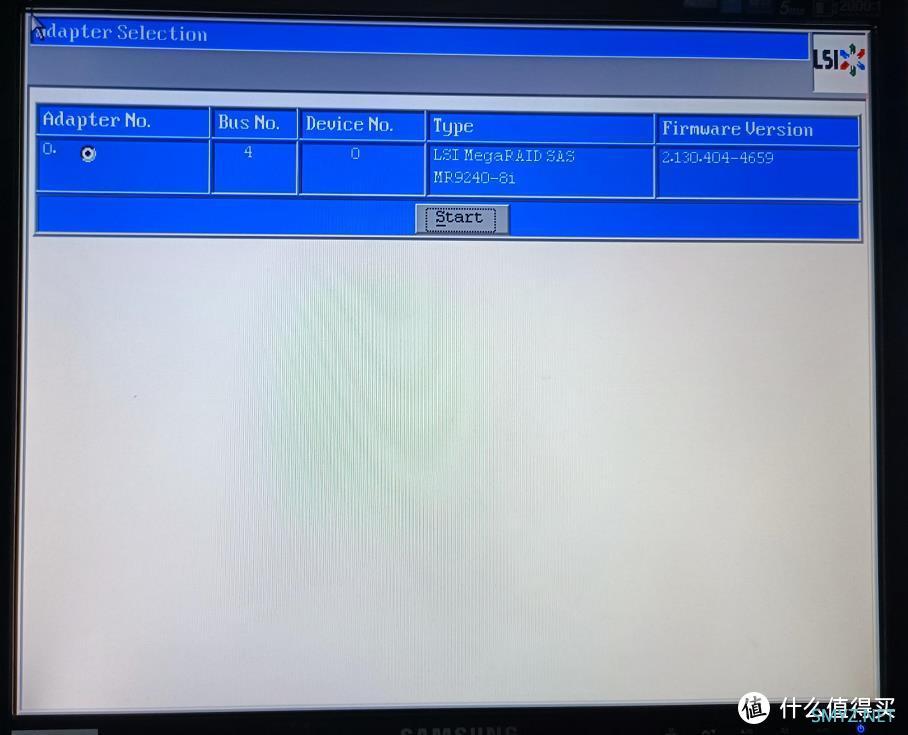

开机提示按Ctrl+H选择当前RAID卡
新建RAID阵列
手动创建阵列

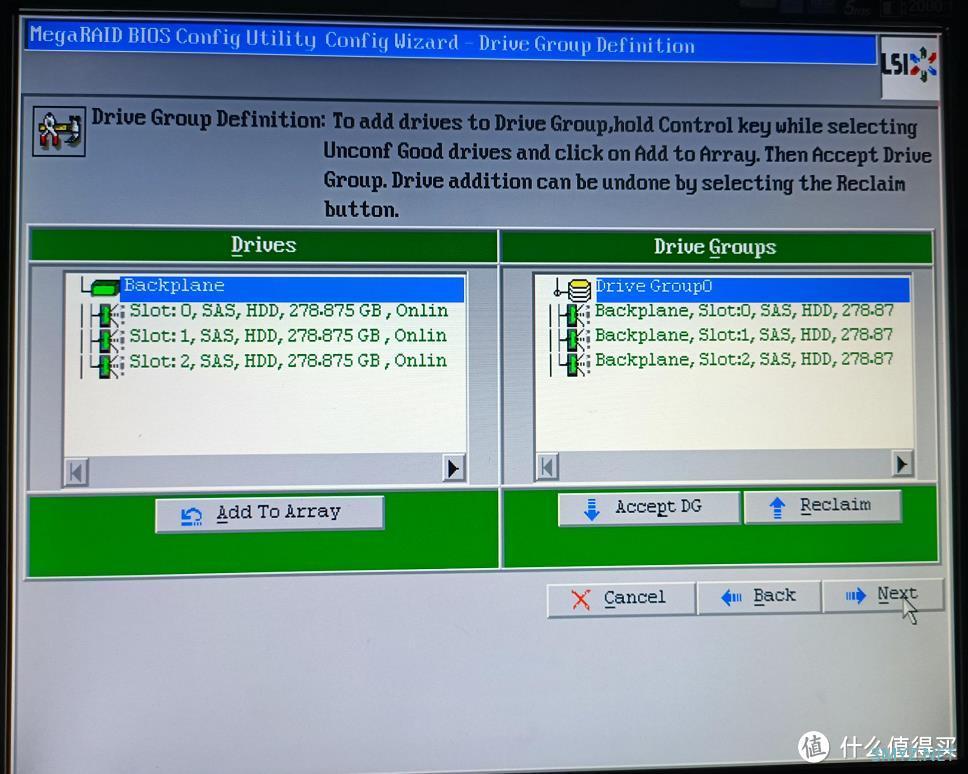

将现有0、1、2 三块硬盘添加到硬盘组
将硬盘组添加进预创建阵列
以64kB、无缓存直写模式创建raid5阵列（LSI9240-8I无板载缓存）

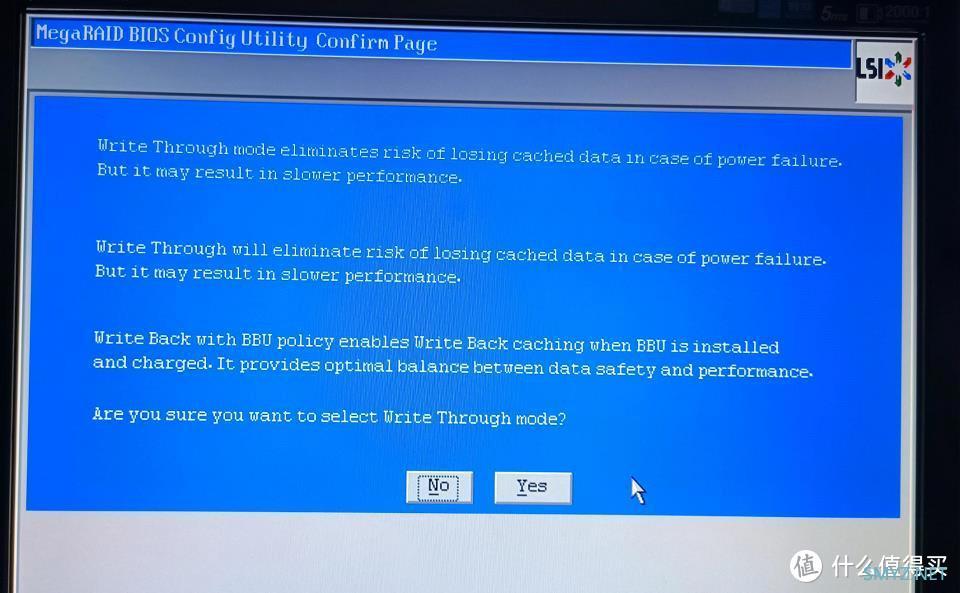

确定使用直写模式

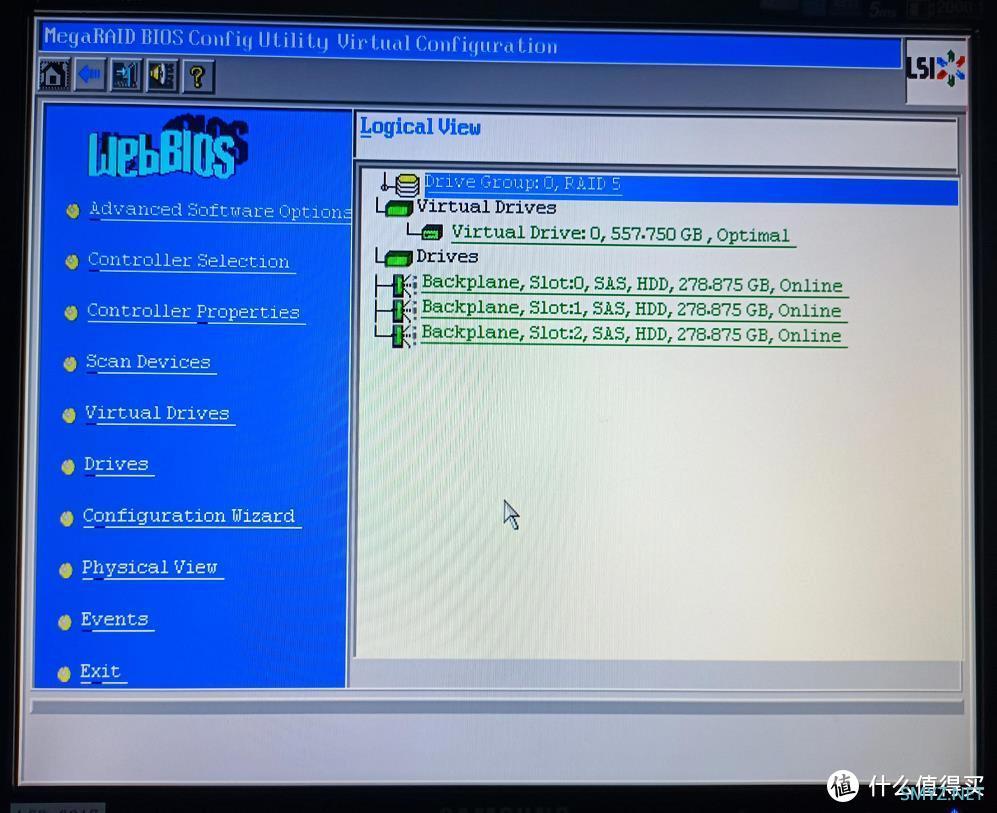

RAID阵列创建完成
接受阵列

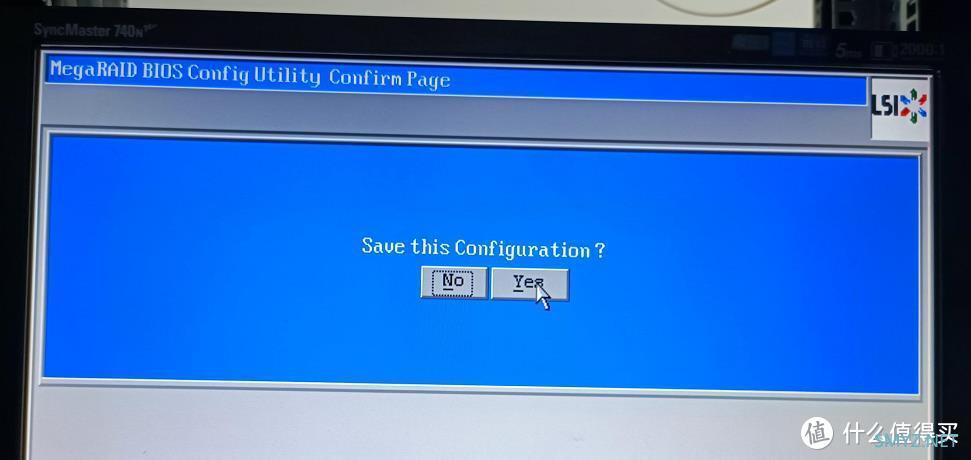

保存配置
初始化，会丢失阵列中硬盘全部数据
创建完成
二、LSI9240-8I阵列卡刷为LSI9211-8I直通卡
使用rufus制作freedos启动盘
拍下RAID卡序列号，在RAID卡背面

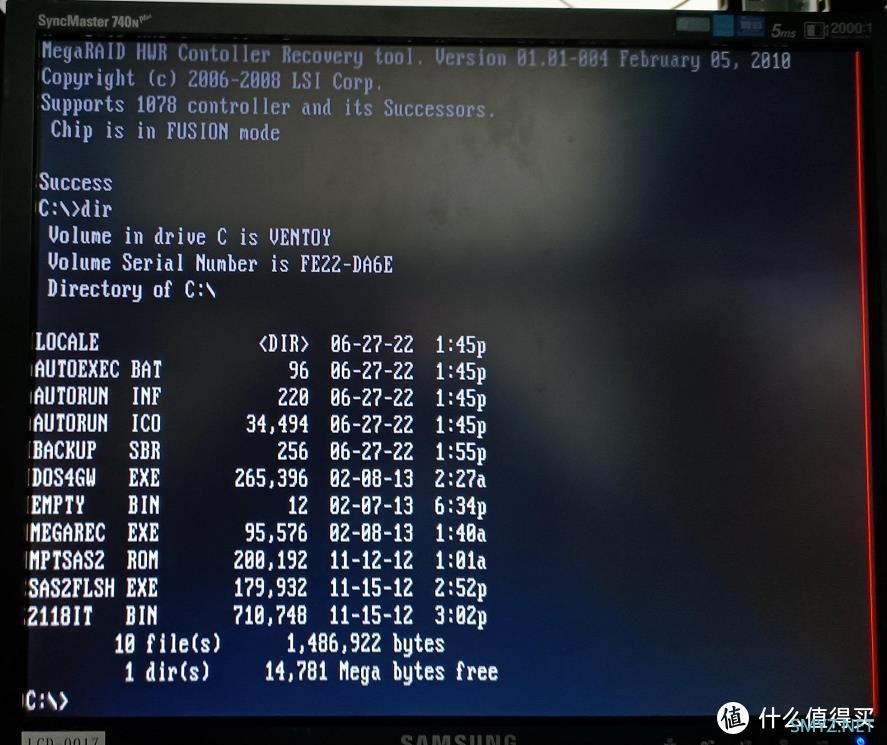

1、U盘引导到DOS,备份原卡的sbr (serial boot rom)
Megarec -readsbr 0 backup.sbr

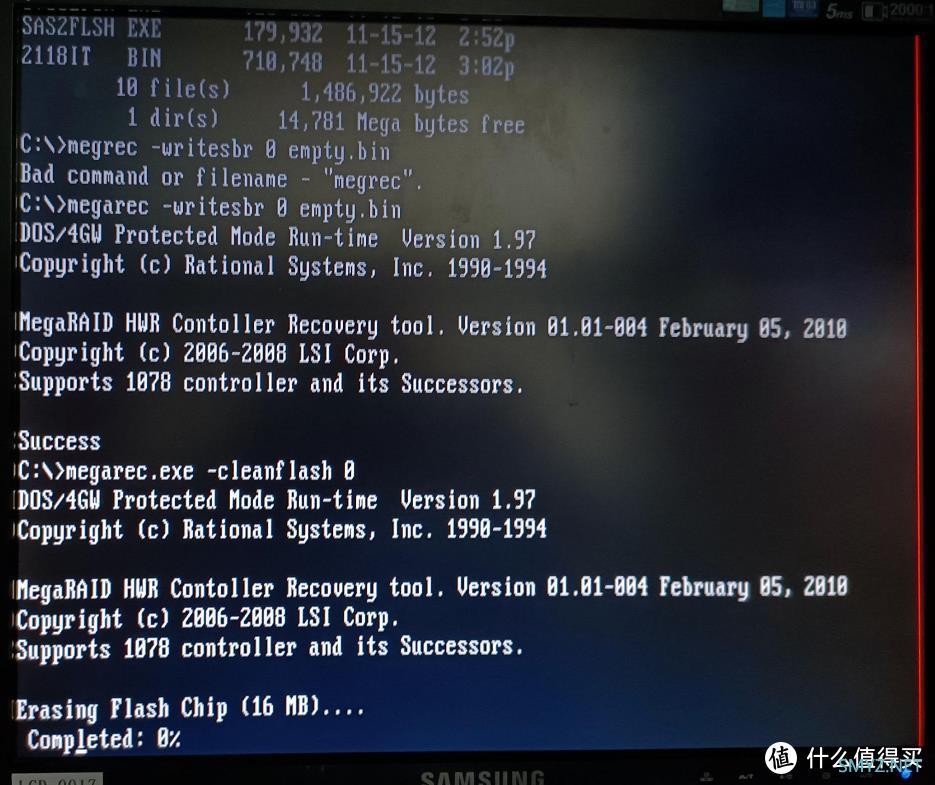

2、将empty.bin写入控制卡
megarec -writesbr 0 empty.bin
3、檫除控制卡的 Flash
megarec -cleanflash 0
4、重启电脑，看不到原卡的bios启动画面说明，上述步骤成功
5、下面将控制卡刷成IT模式，重启后继续进dos

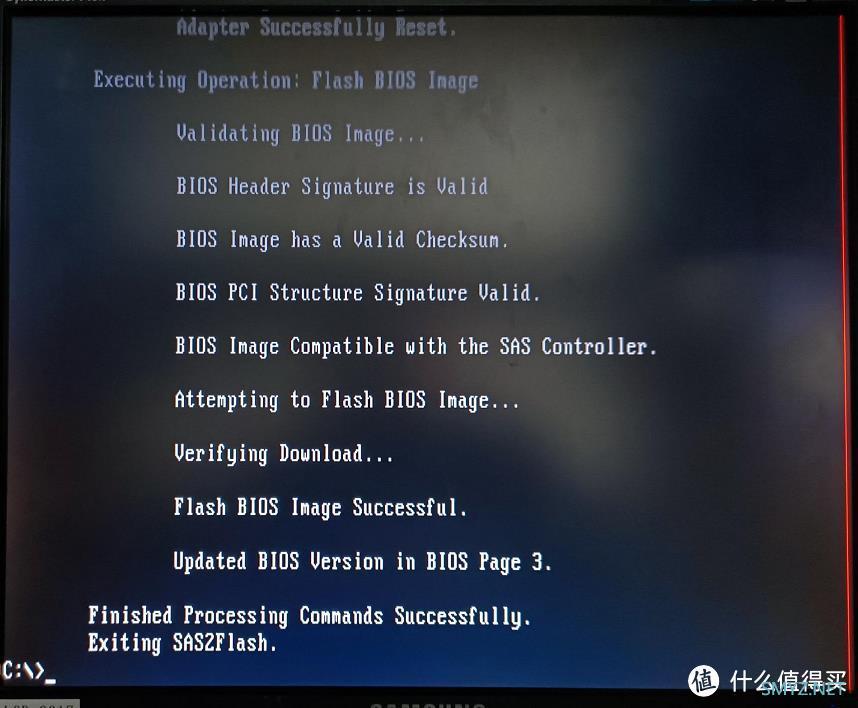

6、直接运行下列命令将控制卡刷成IT模式
sas2flsh -o -f 2118it.bin -b mptsas2.rom
7、将控制卡序列号写入
sas2flsh -o -sasadd 500605bxxxxxxxxx
三、软件恢复RAID数据
注意：必须标记RAID磁盘顺序！

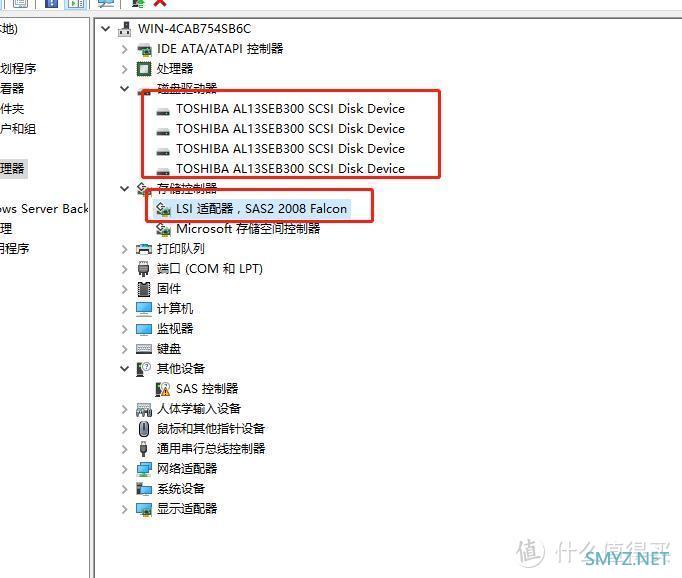

使用一块新硬盘安装系统后，将需要进行RAID恢复的硬盘按顺序插入服务器（关机状态操作更安全），开机后可以直接看到硬盘而非RAID阵列信息，代表直通模式成功
阵列数据分析
LSI9240-8I默认的参数是左同步、64KB
1、使用DiskGenius进行RAID数据恢复
组建虚拟RAID

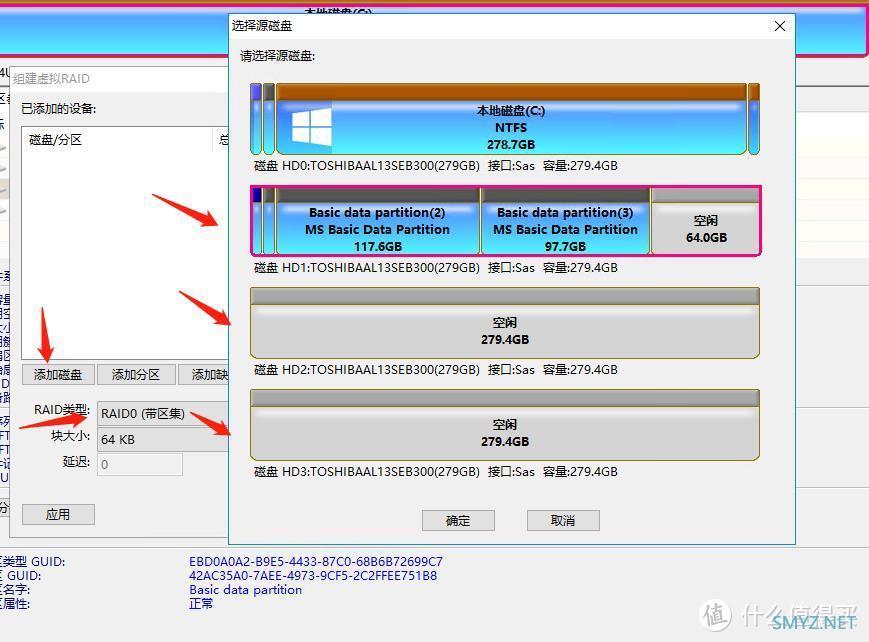

按顺序添加硬盘
RAID5左同步、64KB

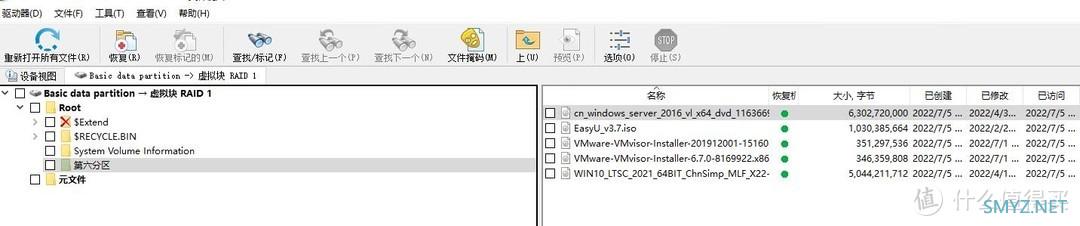

可完整显示所有硬盘信息，目录内容为前期自行建立
2、使用R-Studio Technician进行RAID数据恢复
组建虚拟块RAID和自动检测
按顺序添加硬盘
自动检索推测RAID阵列可能性，也可以手动选择

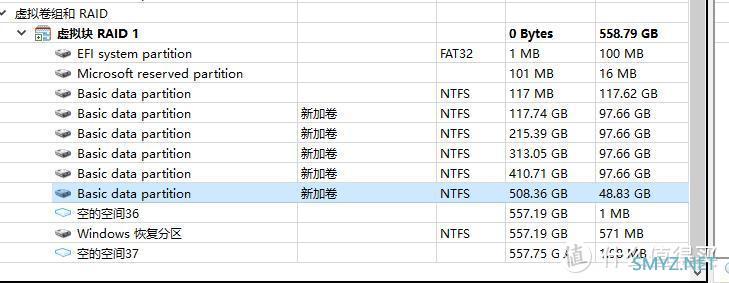

磁盘信息完整
数据完整
四、最后
ESXi所使用的VMFS文件系统恢复可查看我的其他文章。
作者声明本文无利益相关，欢迎值友理性交流，和谐讨论～
