前言充电头网拿到了一款Nekmit品牌的双口充电器，这款充电器支持双USB-A口输出，总输出为5V3.1A，任意接口均支持5V2.4A输出，对于苹果手机也有不错的充电效果。另外这款充电器采用美标插脚，支持宽范围电压输入。下面就对这款充电器进行拆解，看看内部使用了哪家的方案，用料如何。
Nekmit 16W充电器开箱
包装盒正面只印有Nekmit品牌，整体相当简洁。

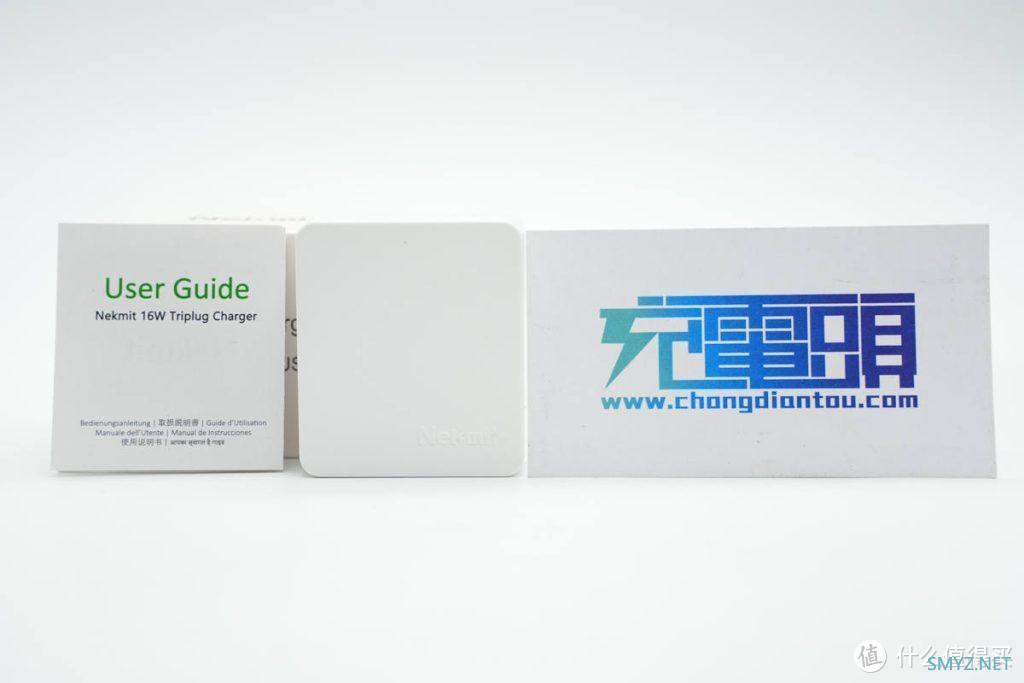

包装内含充电器和使用说明书。

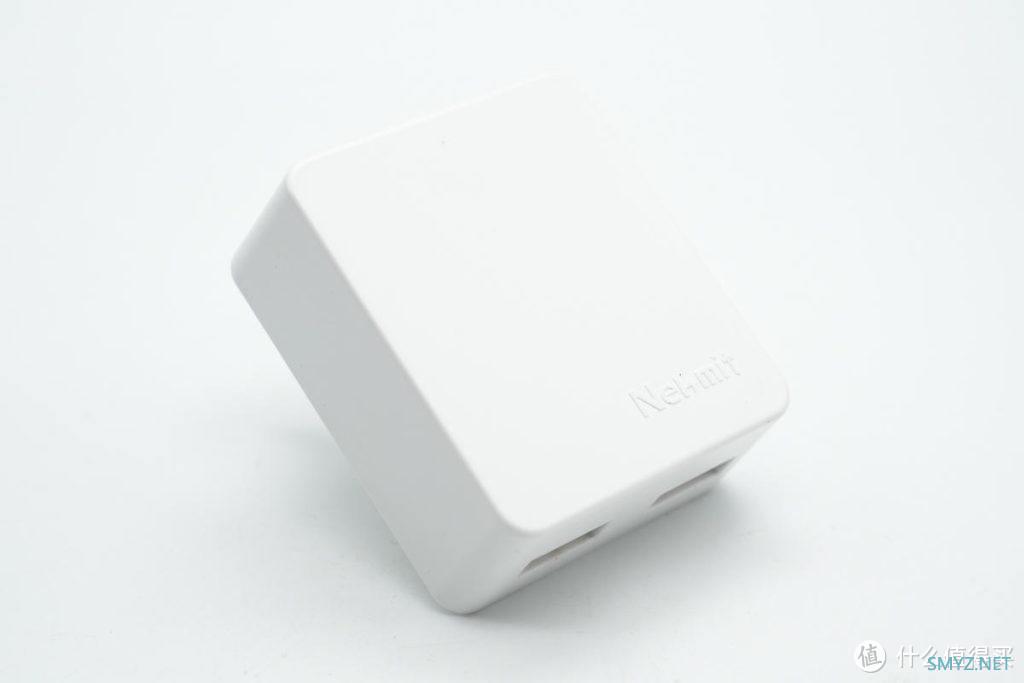

充电器方块扁平造型，采用PC材质白色外壳，表面哑光处理，整体也是十分简洁。

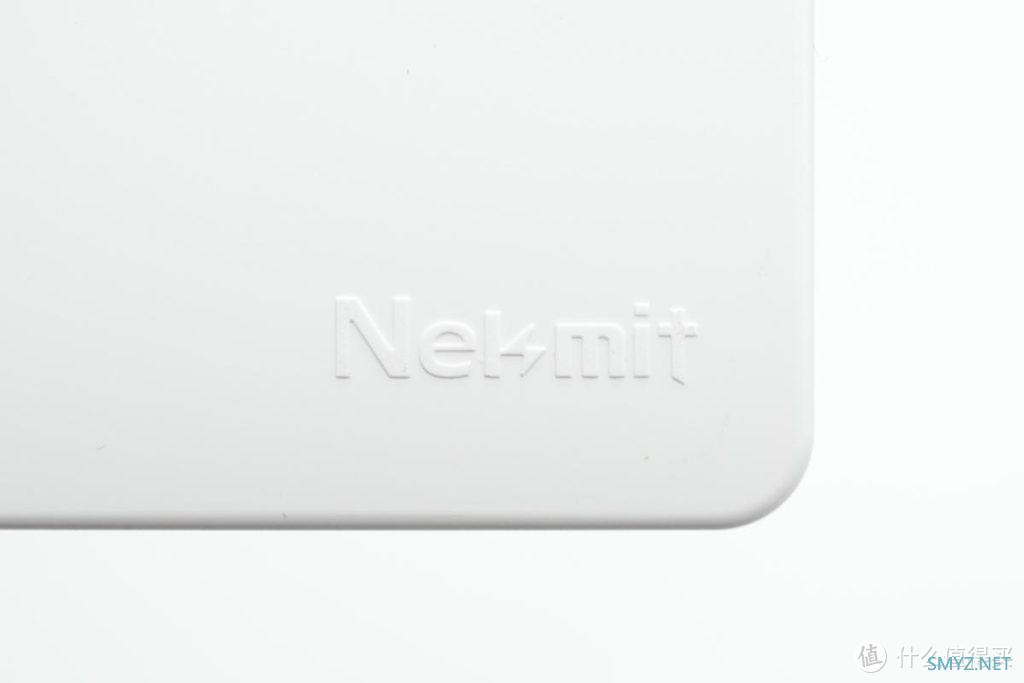

顶面一角设计有凸起的Nekmit品牌。

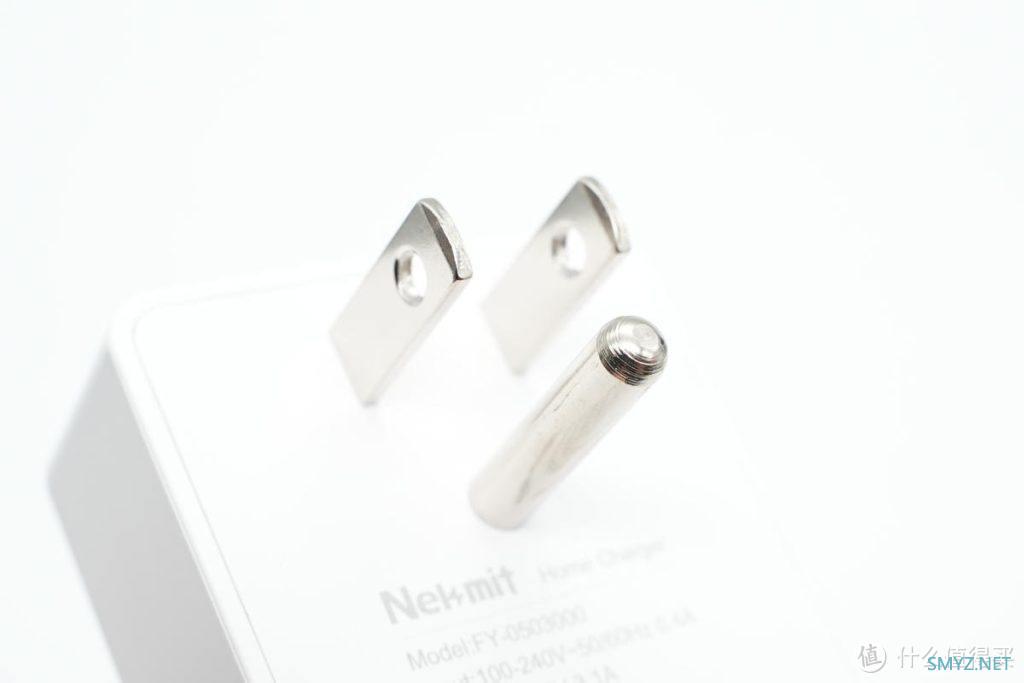

充电器配备美规插脚，同一面外壳上印有充电器参数。
接地插脚为圆柱造型。

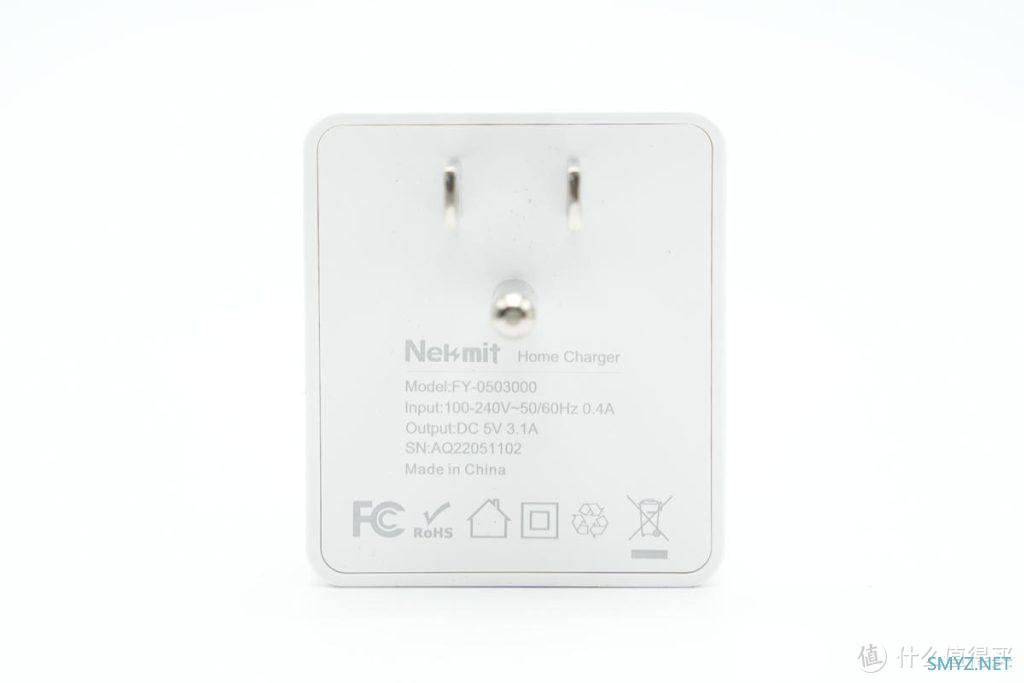

充电器型号为FY-0503000，支持100-240V~50/60Hz 0.4A输入，以及DC 5V3.1A输出，通过了FCC、RoHS认证。

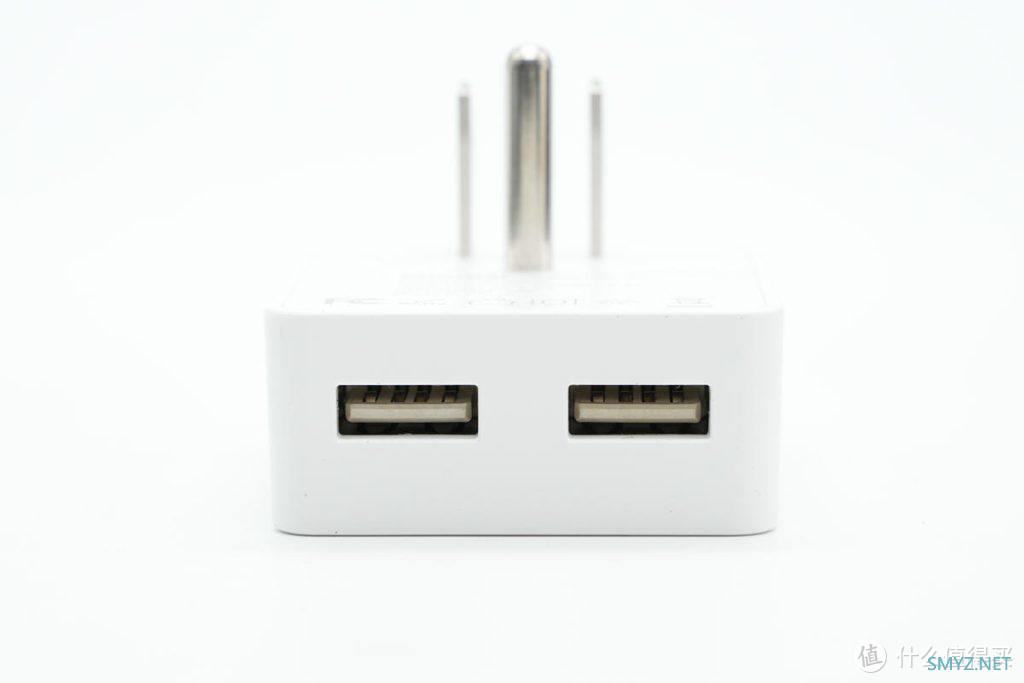

机身一侧设有两个USB-A接口，均为白色胶芯。

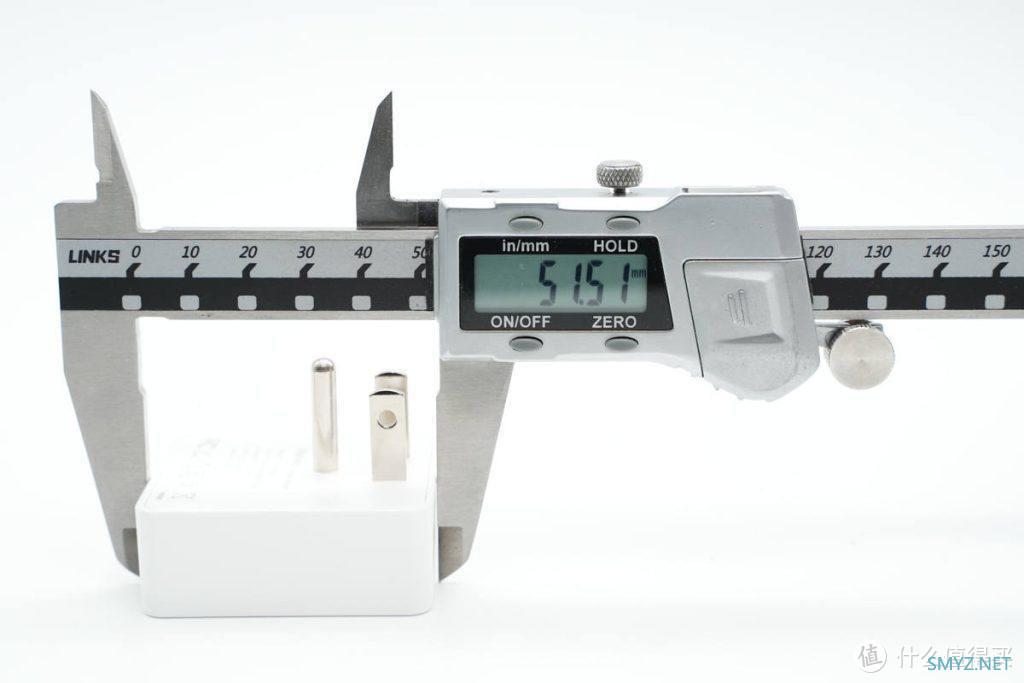

测得充电器机身长度为51.51mm。

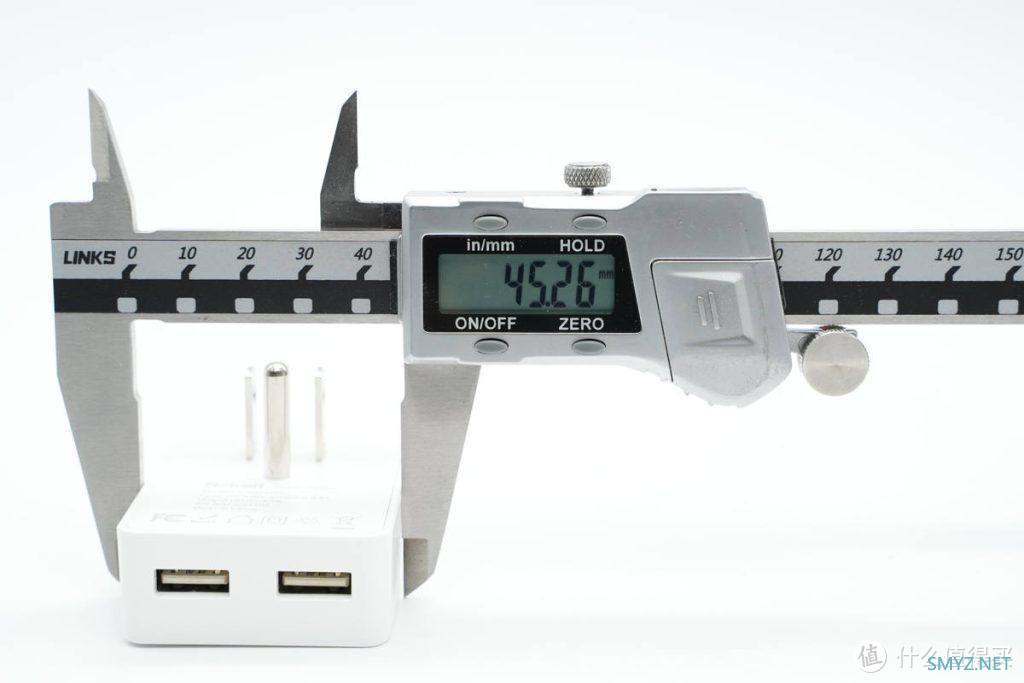

宽度为45.26mm。

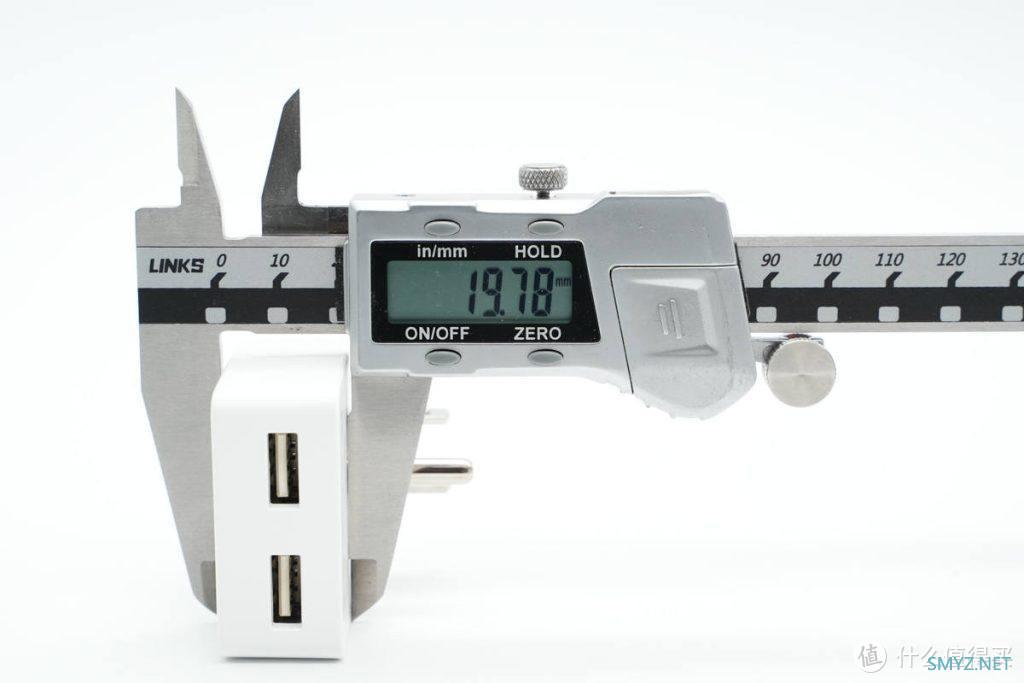

厚度为19.78mm。

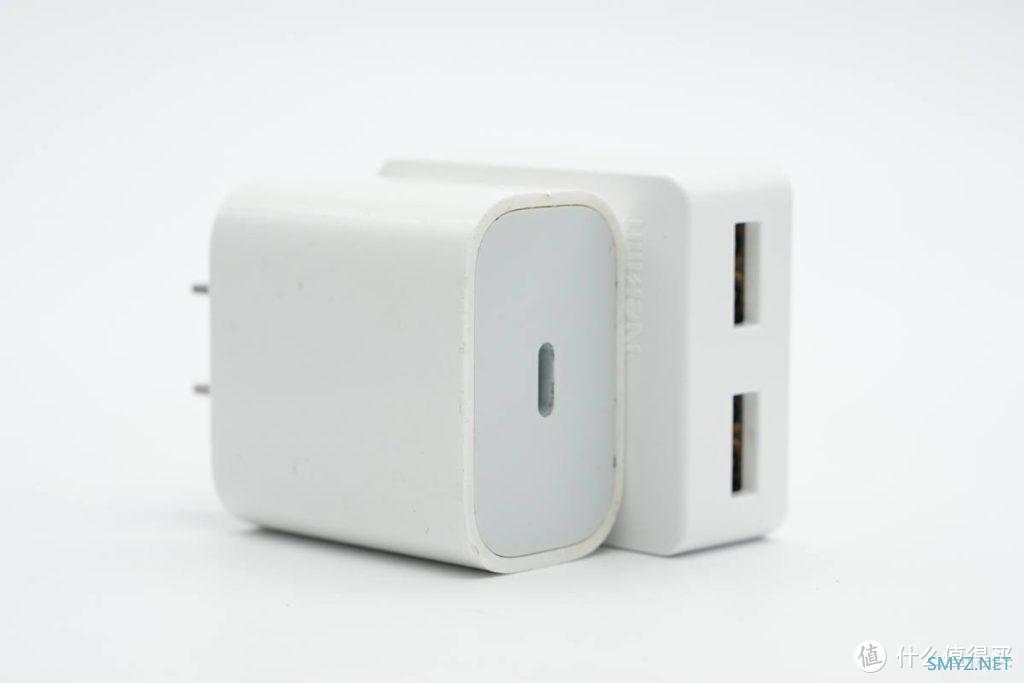

和苹果20W充电器对比，要稍宽稍长一点。

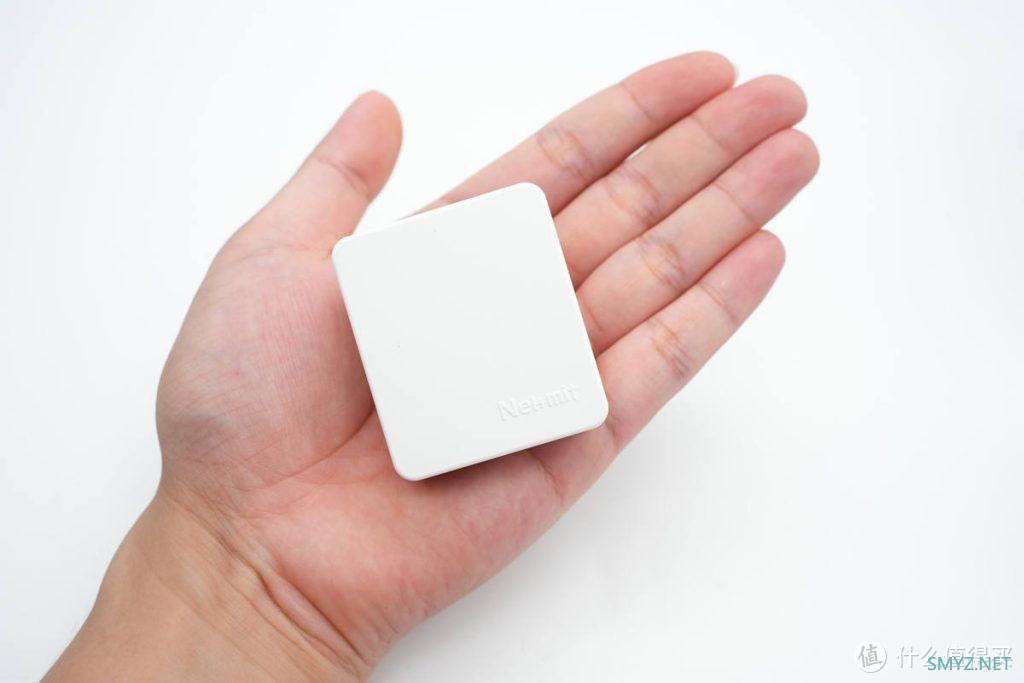

拿在手上的大小直观感受。

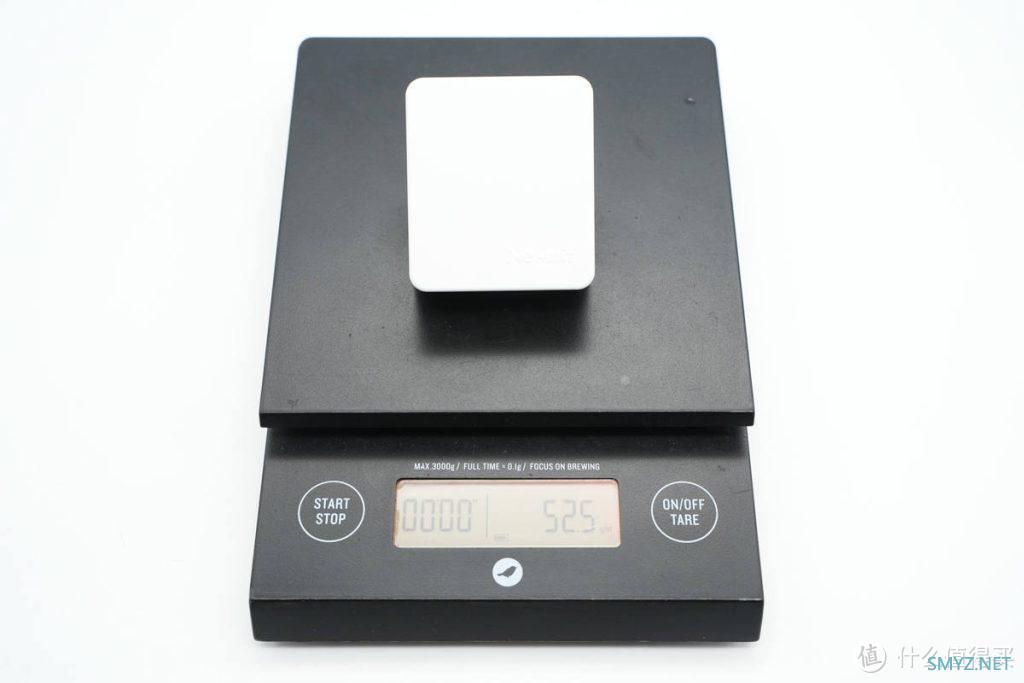

充电器净重约为53g。

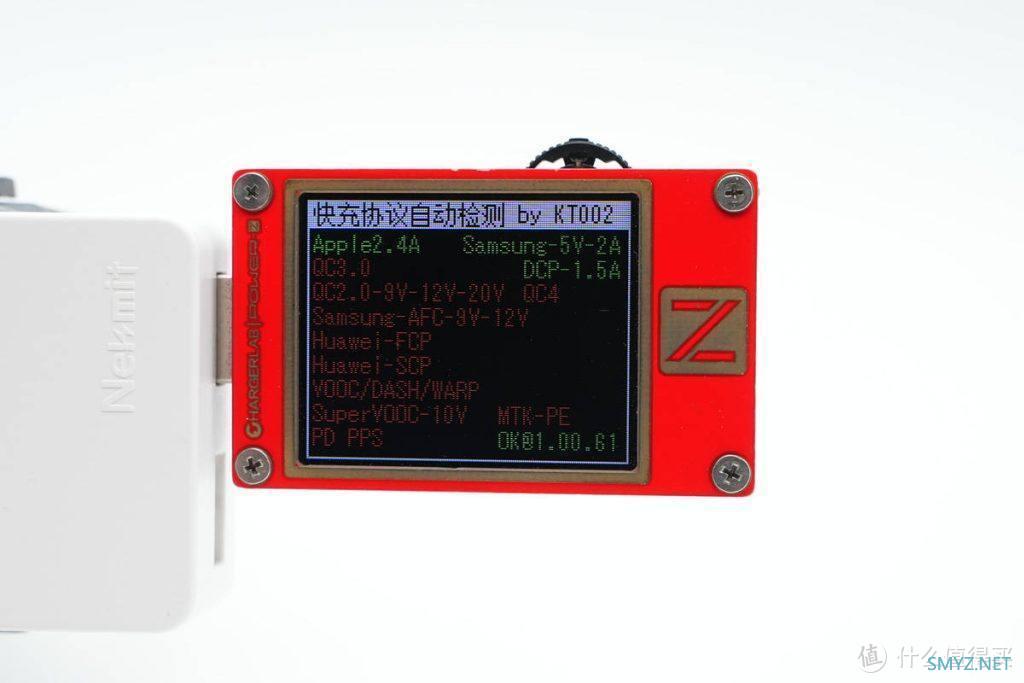

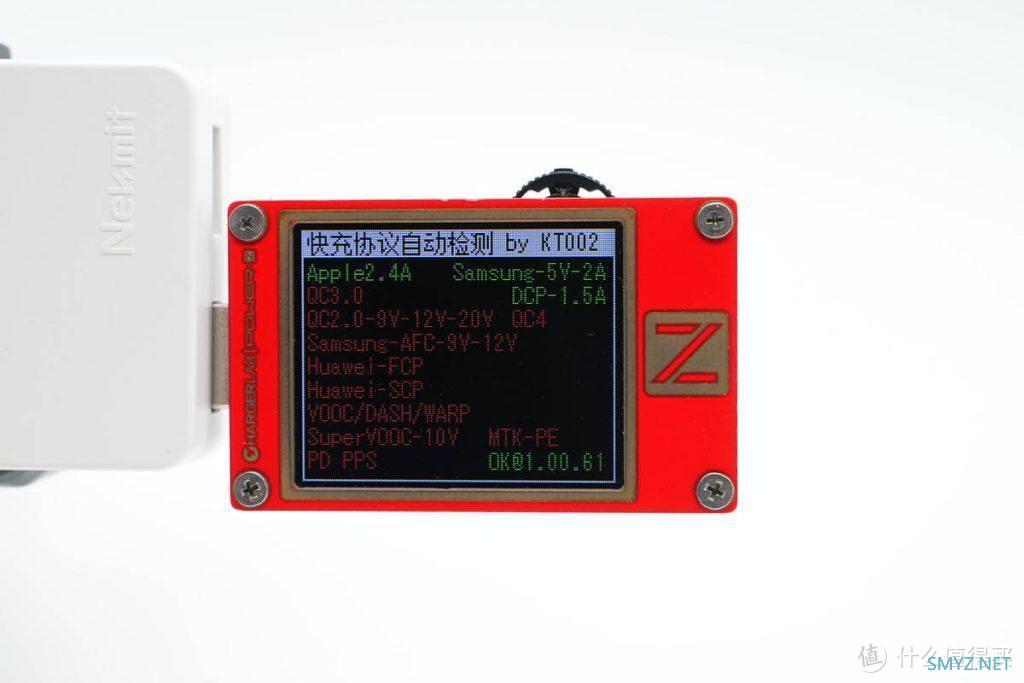

使用ChargerLAB POWER-Z KT002测得USB-A口支持Apple 2.4A、Samsung 5V2A、DCP协议。
测得另一个USB-A口同样支持Apple 2.4A、Samsung 5V2A、DCP协议。
Nekmit 16W充电器拆解
看完了这款充电器的开箱和测试，下面继续进行详细拆解，看看这款充电器内部如何设计。

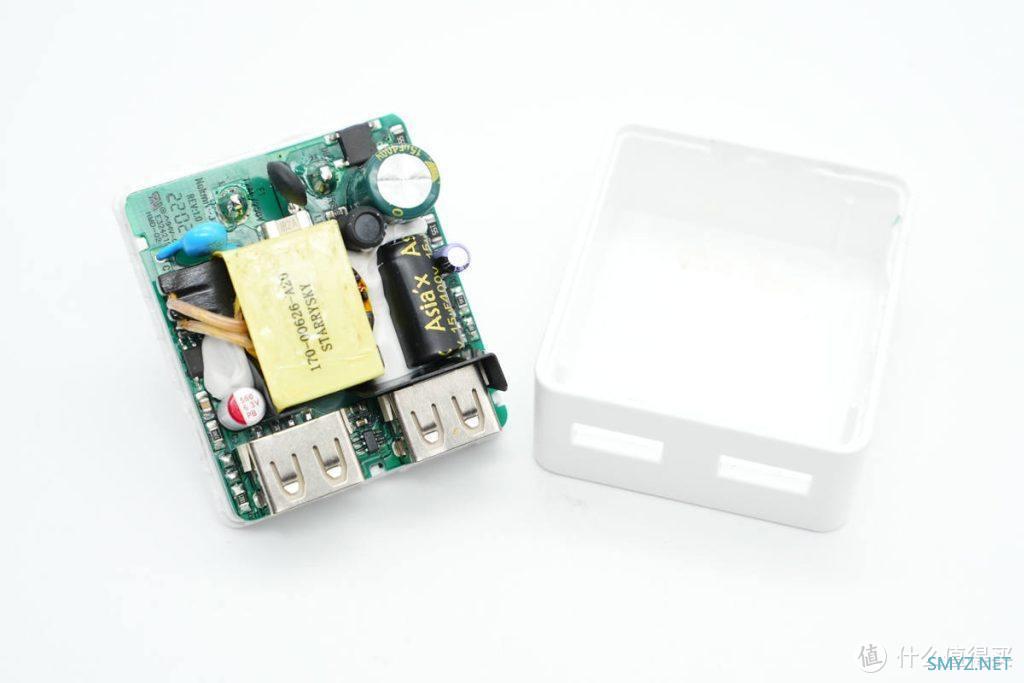

首先沿充电器外壳接缝拆开充电器外壳，发现充电器PCBA模块焊接固定在插脚上。
焊接取下充电器PCBA模块，PCB板开槽插入麦拉片绝缘。

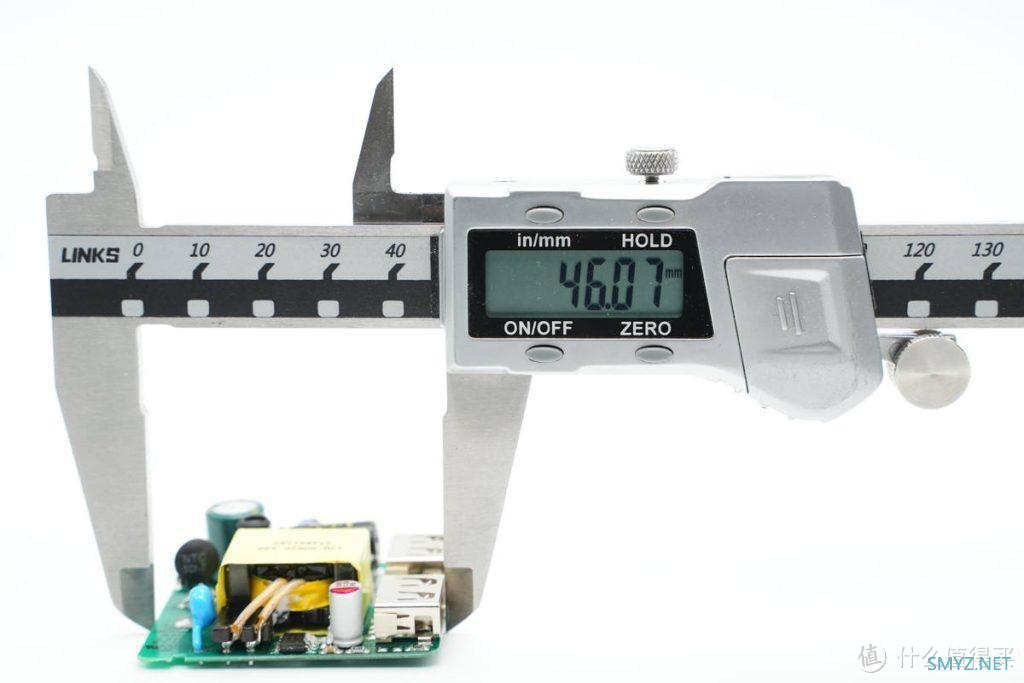

使用游标卡尺测得PCBA模块长度约为46.07mm。

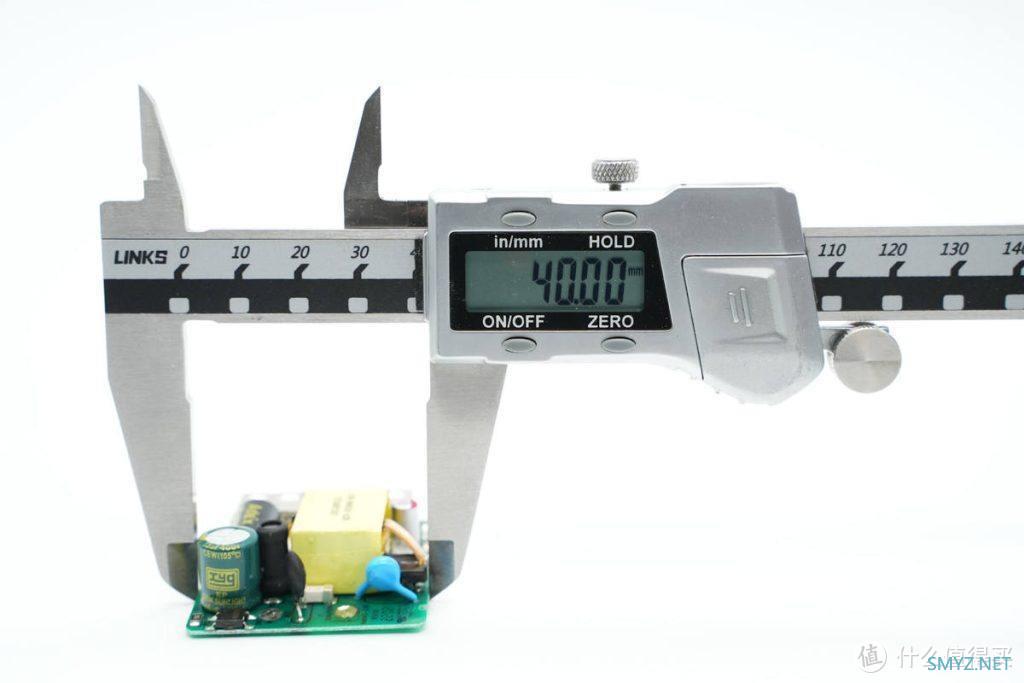

PCBA模块宽度约为40mm。

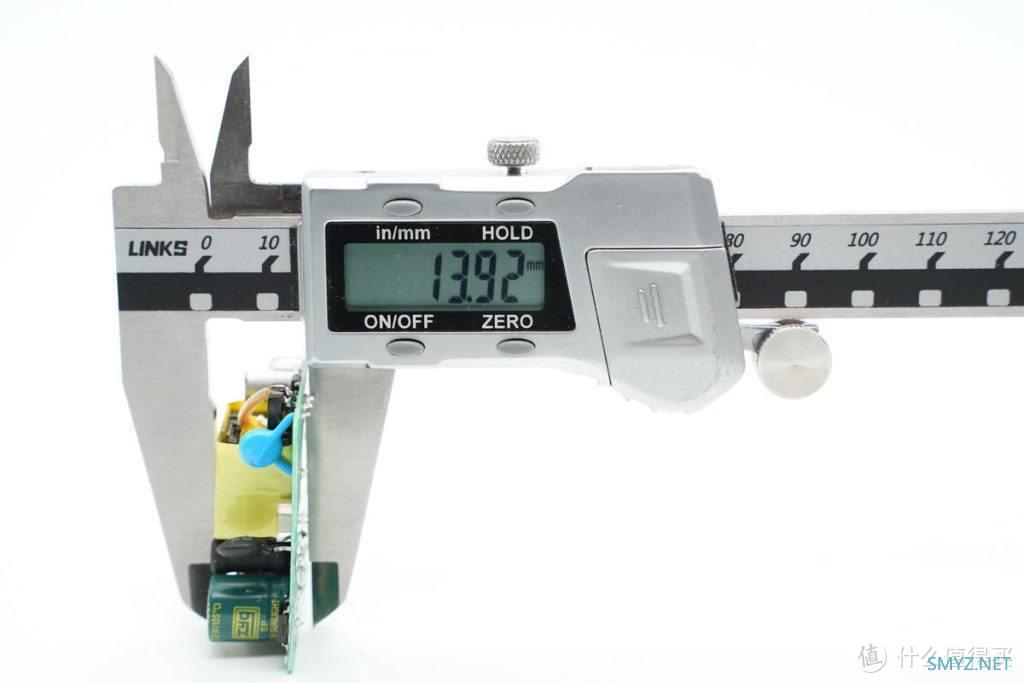

PCBA模块厚度约为13.92mm。

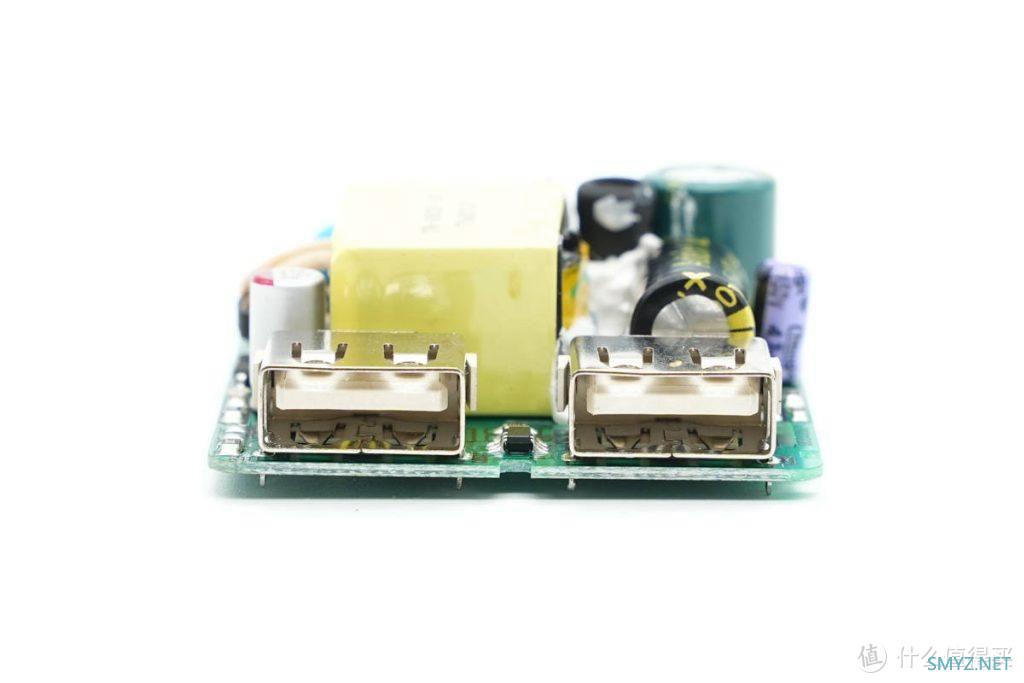

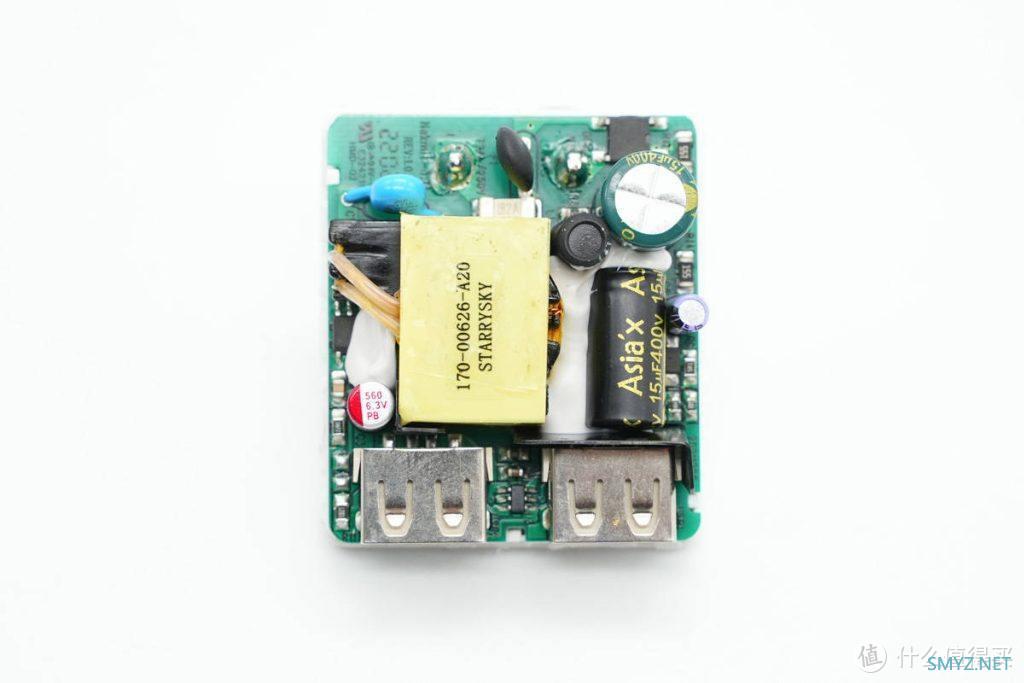

PCBA模块正面一览，模块下方是输入保险丝，NTC热敏电阻，整流桥，左侧是滤波电容，中间是变压器，顶部为USB-A输出母座和自动识别芯片。

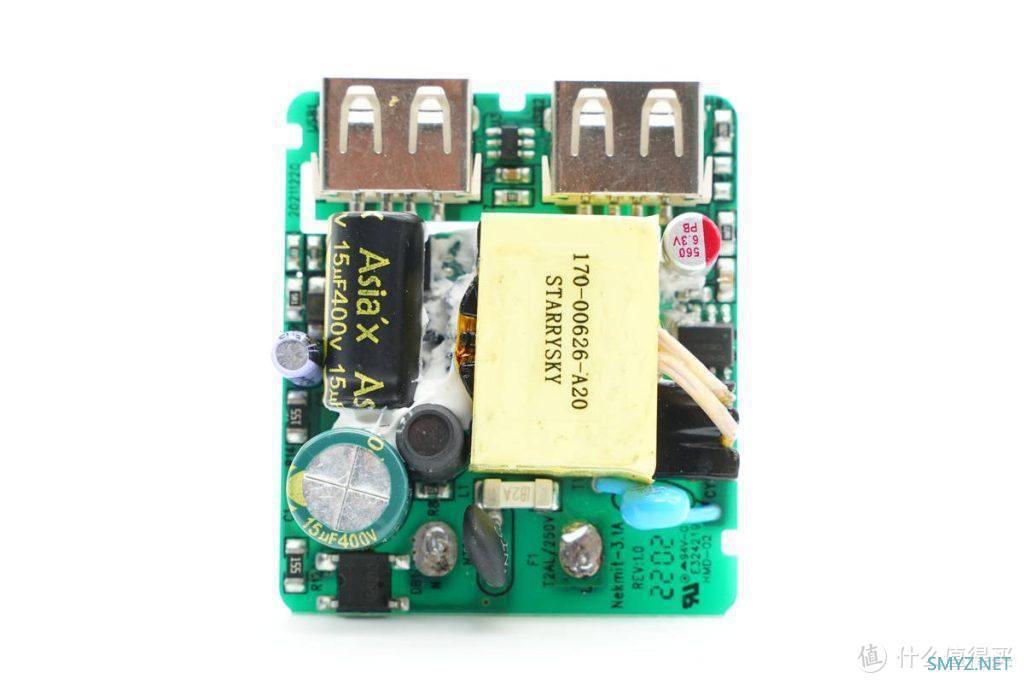

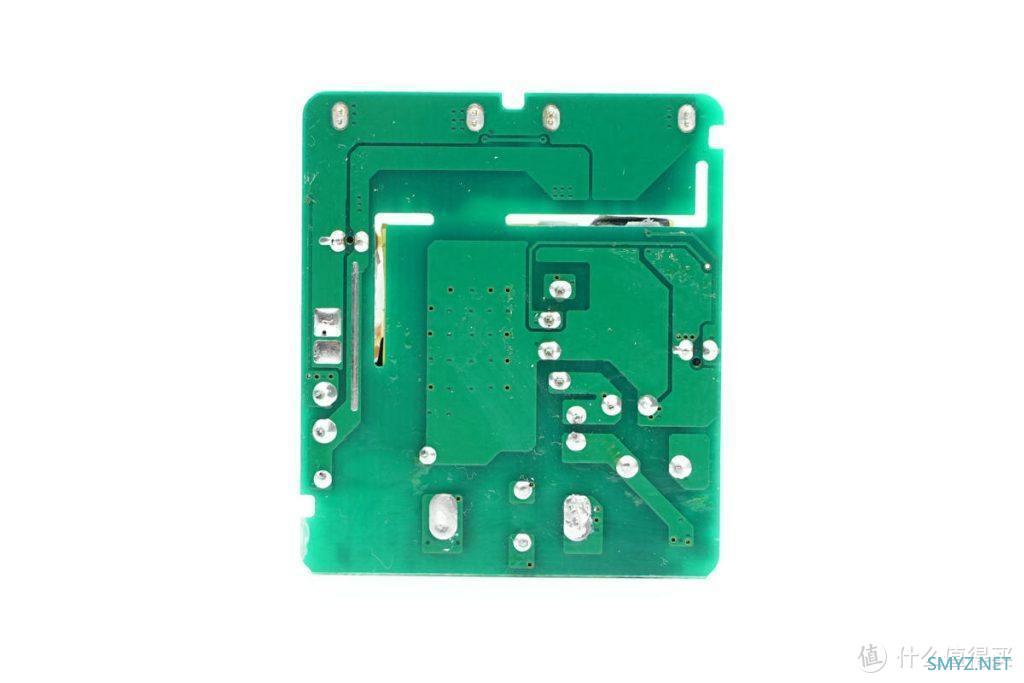

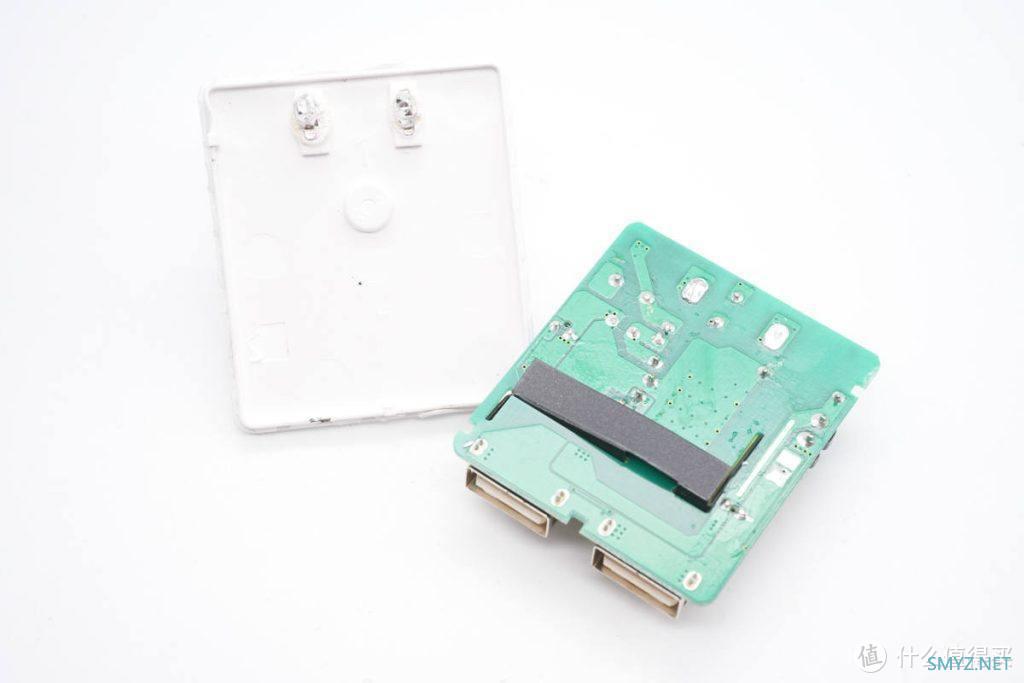

PCBA模块背面没有焊接元件，电路非常精简。
通过对充电器PCBA模块的观察，这款充电器采用高频QR开关电源，原边反馈，无需光耦，配合一颗同步整流芯片，实现固定电压输出。输出使用一颗自动识别芯片，进行双口协议自动识别握手。下面我们就从输入端开始了解各个器件的信息。

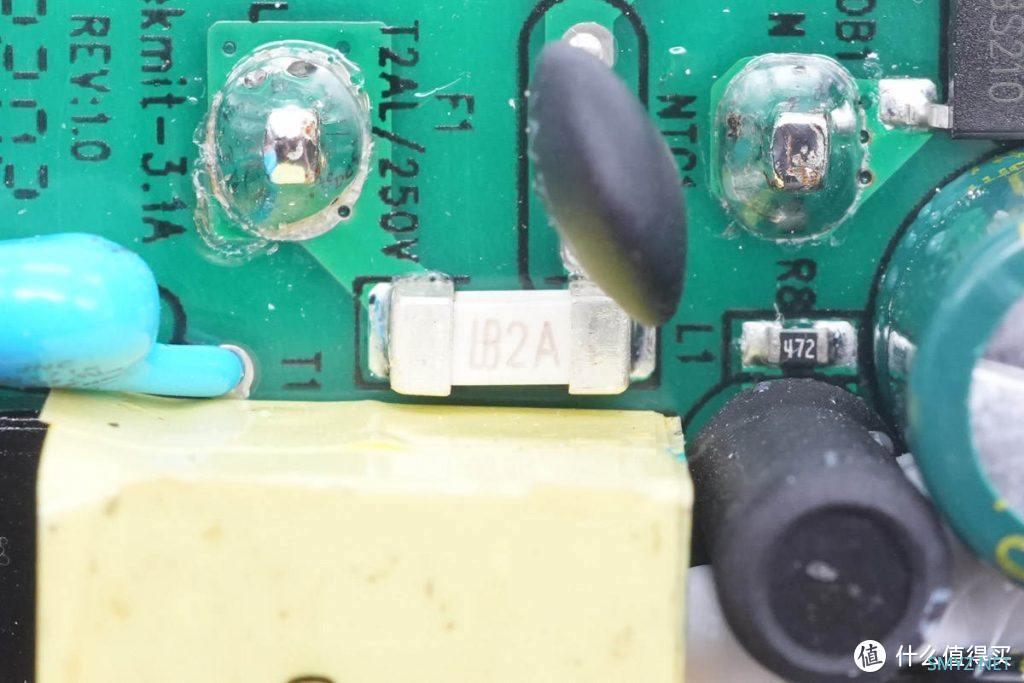

输入端一颗贴片延时保险丝来自蓝宝，电流为2A。
输入端NTC热敏电阻丝印5D-7，用于抑制充电器插电时的浪涌电流。

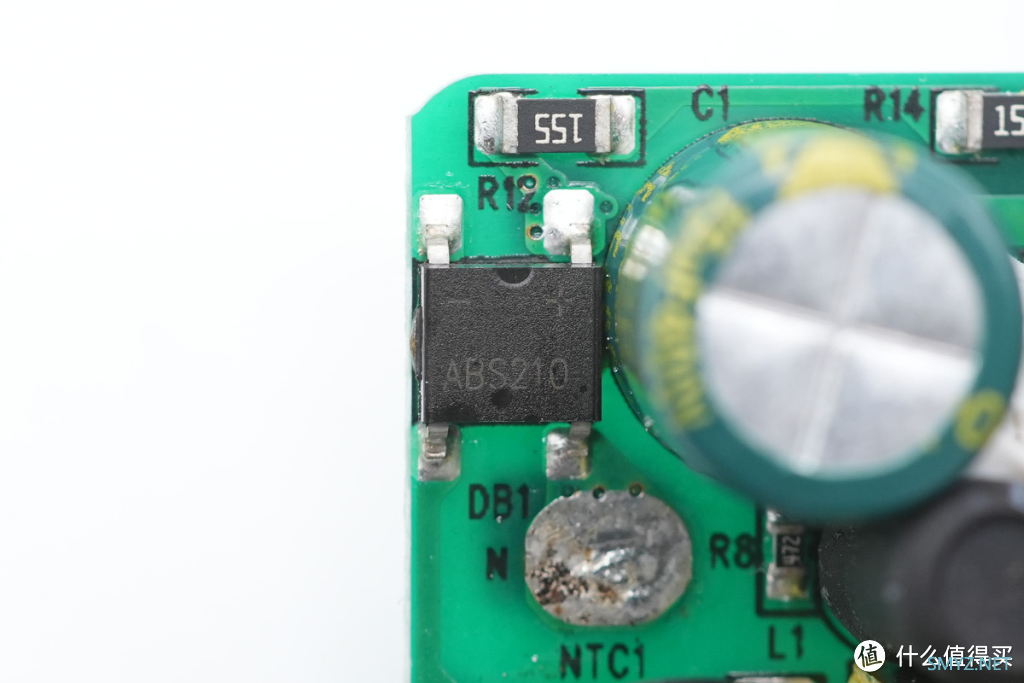

ABS210整流桥特写。
初级滤波电解电容规格为15μF 400V，电容右侧是差模电感，使用热缩管包裹绝缘。

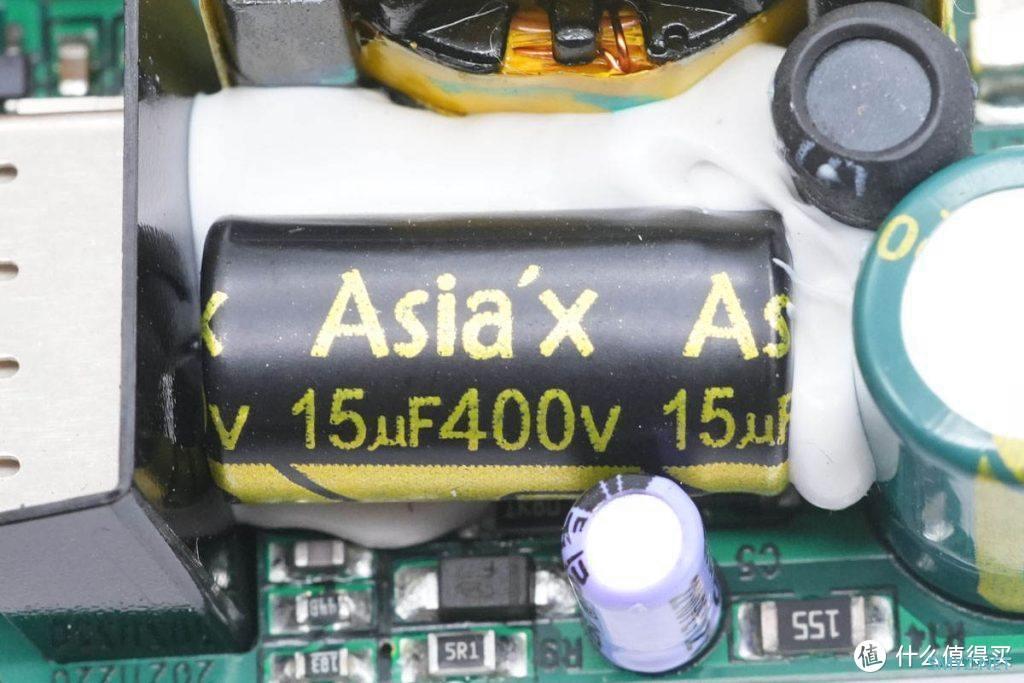

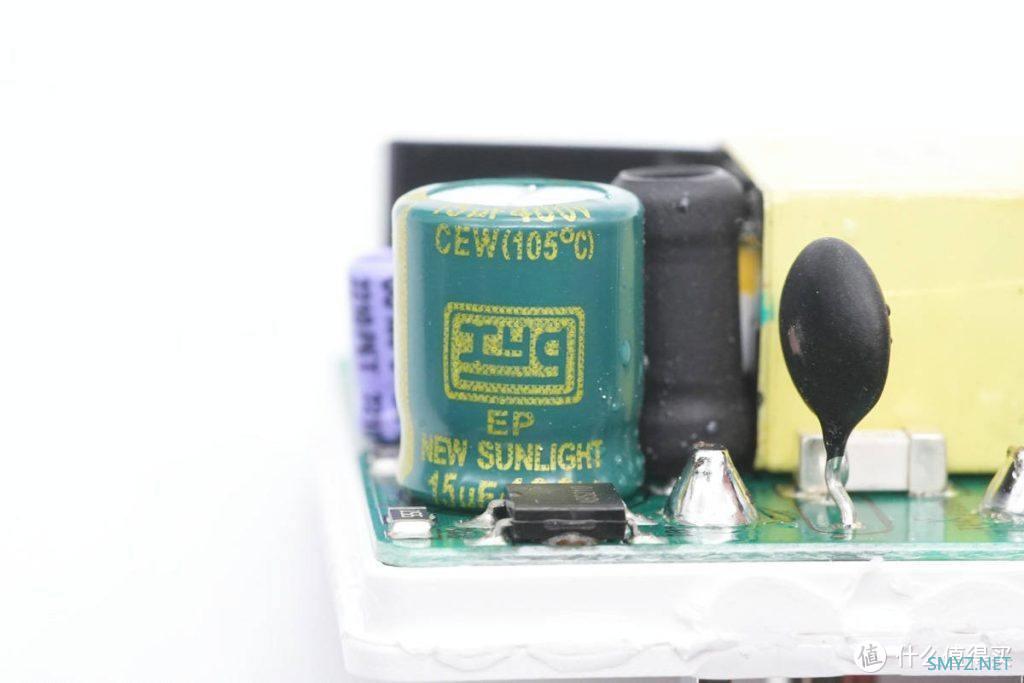

另一颗电解电容来自Asia'x，规格为15μF 400V。

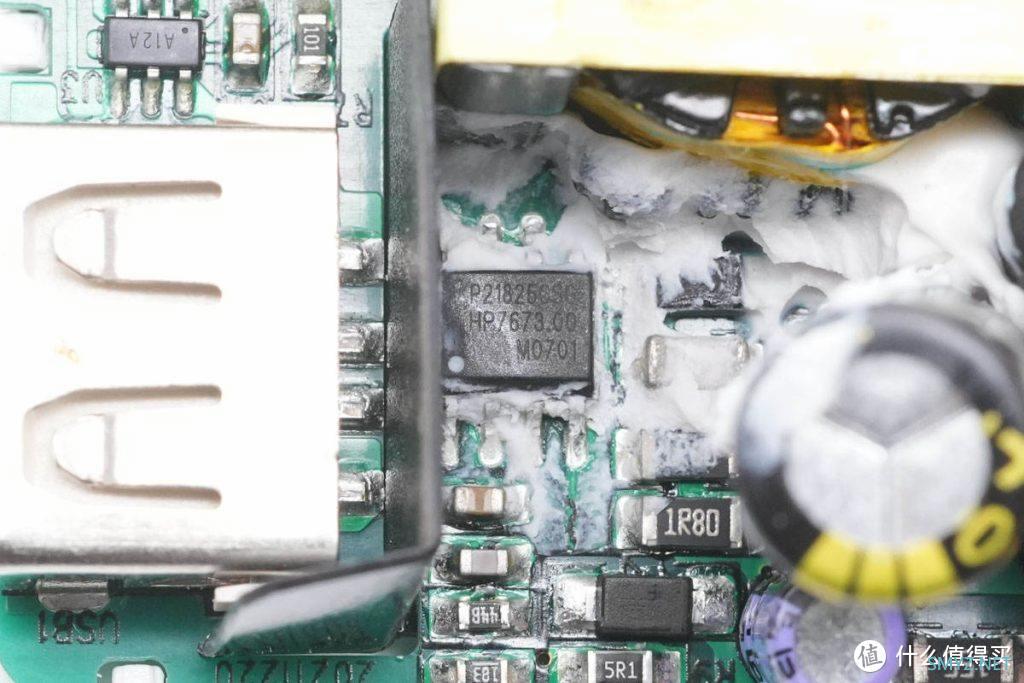

开关电源初级主控芯片采用必易微KP21825，是一颗内部集成650V MOS管的原边功率开关，采用高效率准谐振模式运行，全部输入电压范围内均在准谐振模式下运行。KP21825采用原边反馈，无需光耦反馈，具备高精度恒压恒流输出，芯片内部集成线损补偿和恒流补偿，具有高性能的恒压恒流输出表现。
KP21825具备多模式控制方式，全程无音频噪声，具备优秀的动态响应及EMI性能，芯片集成供电欠压保护，供电过压保护，逐周期过流保护，输出短路保护，输出过压保护和过热保护等，芯片采用SOP-8封装，外围元件精简。

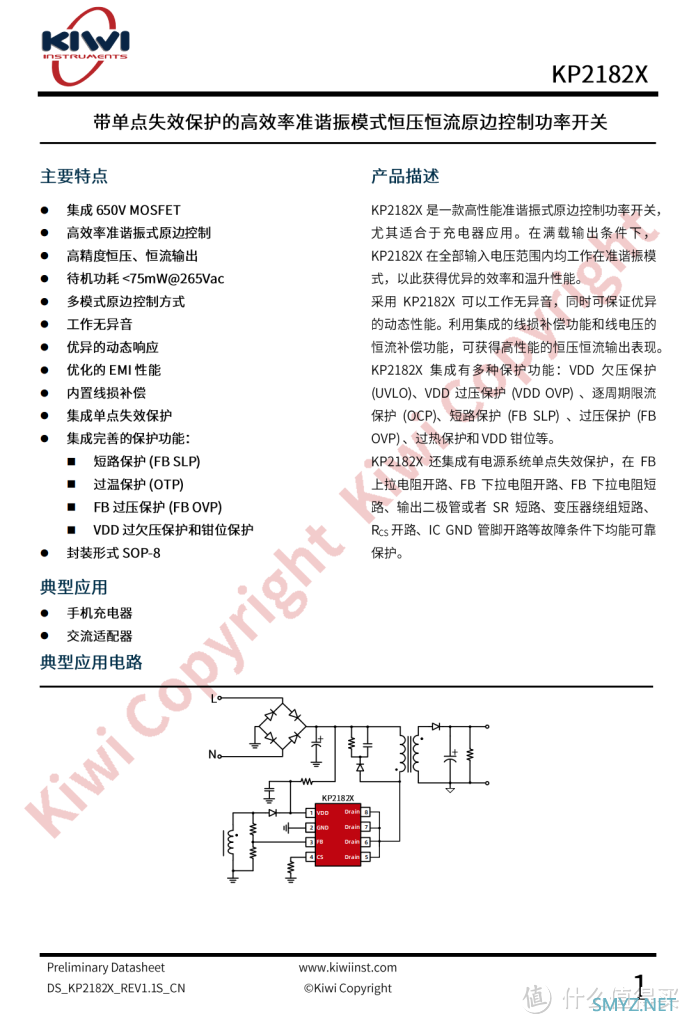

必易微 KP2182X 系列芯片详细资料。

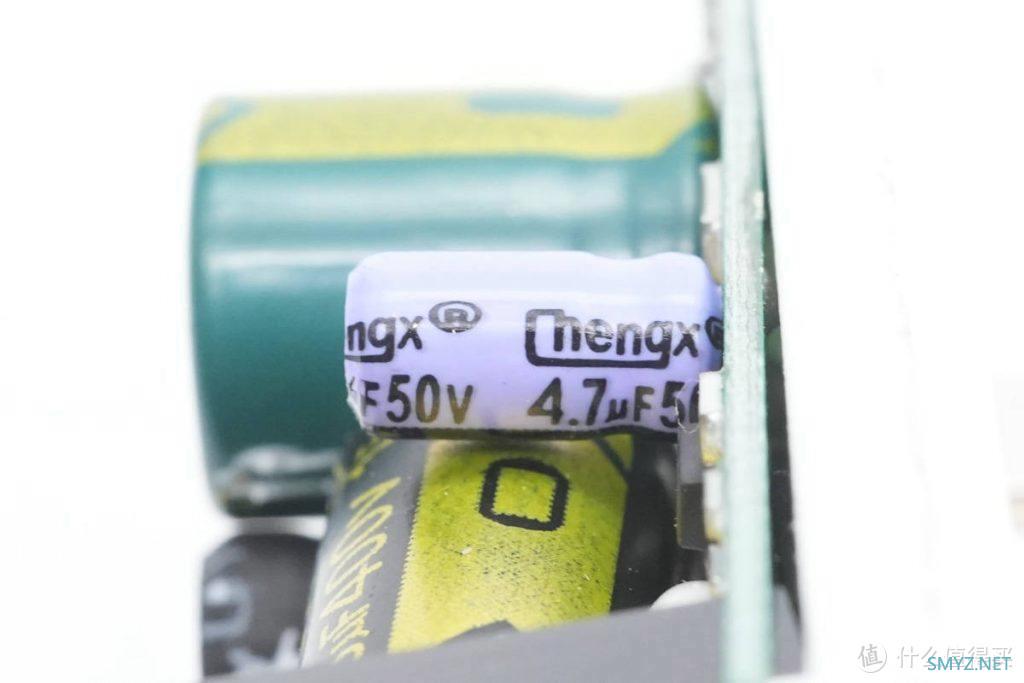

为初级主控芯片供电的滤波电容，规格为4.7μF 50V，来自承兴。

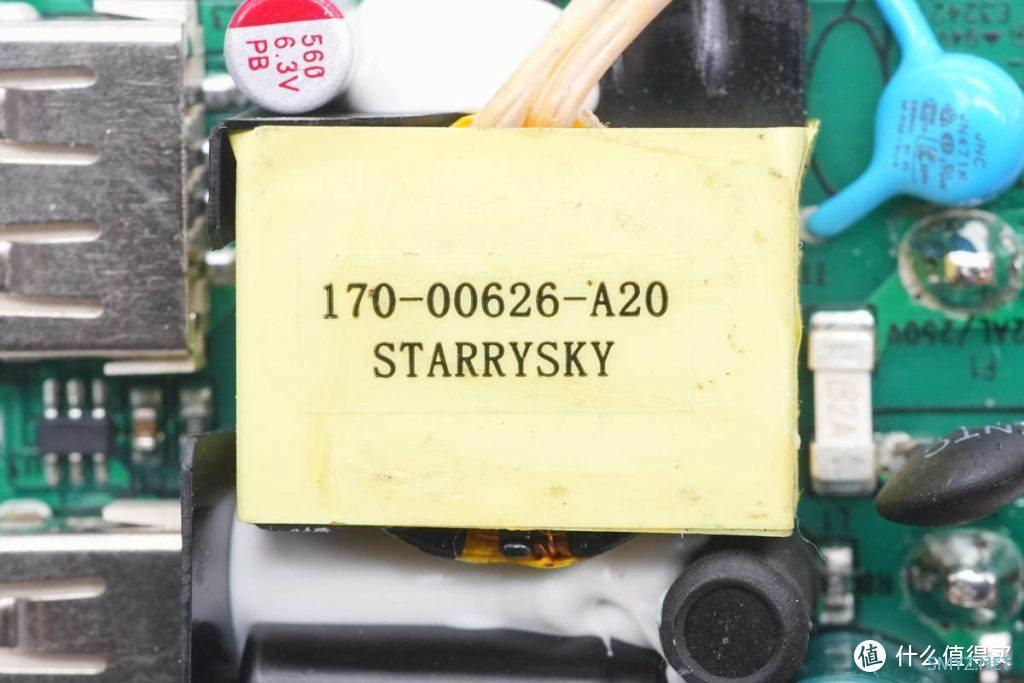

变压器缠绕绝缘胶带，顶部贴有信息标签，次级采用多层绝缘线。

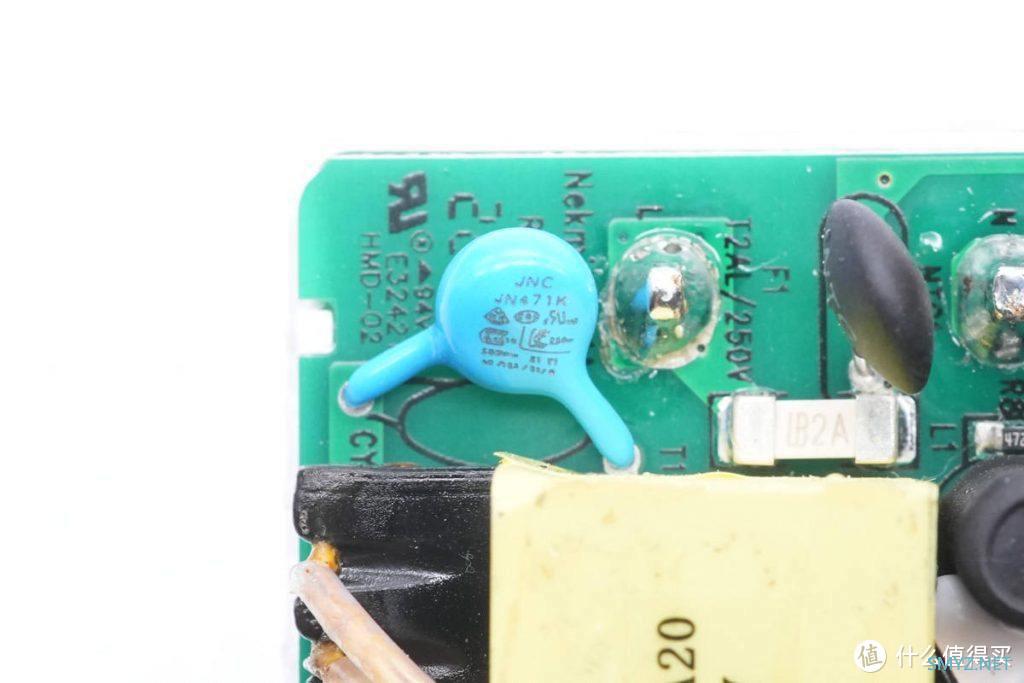

蓝色安规Y电容来自JNC东莞嘉耐电子有限公司。

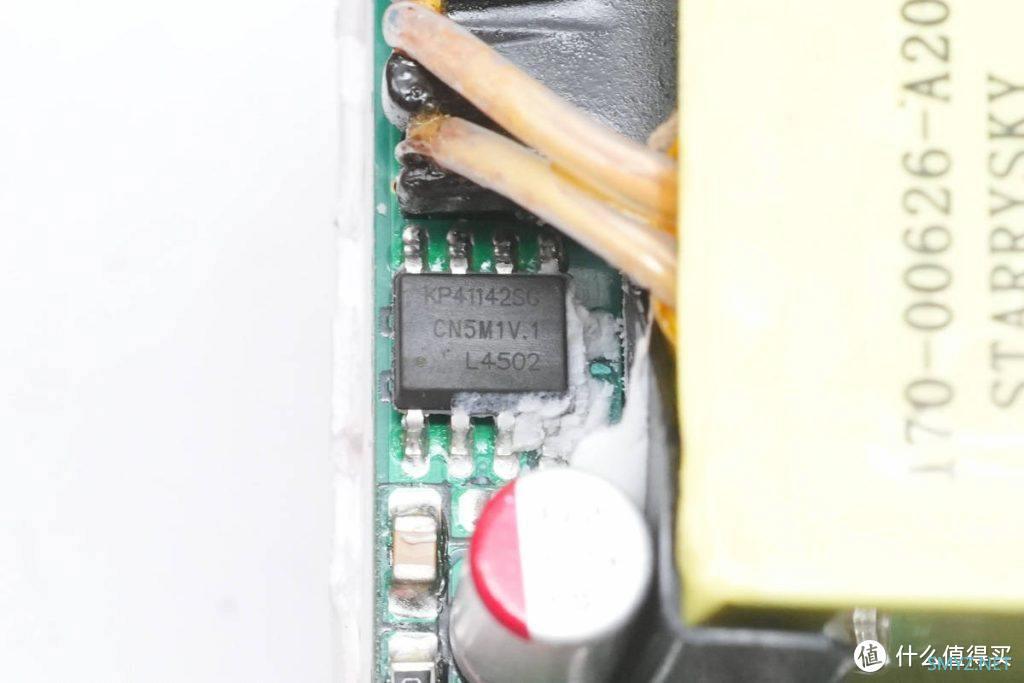

同步整流芯片采用必易微KP41142，是一颗内置同步整流管的高性能副边同步整流功率开关。用于取代肖特基二极管整流，提升系统效率。芯片支持反激拓扑应用，支持DCM和QR工作模式，支持高侧和低侧应用，内置高压供电模块，无需外置供电线圈为同步整流芯片供电。
KP41142具备精准的同步整流管关断控制，静态电流低于300μA，内部集成耐压40V同步整流管，支持供电欠压保护和过压钳位，采用SOP-8封装。

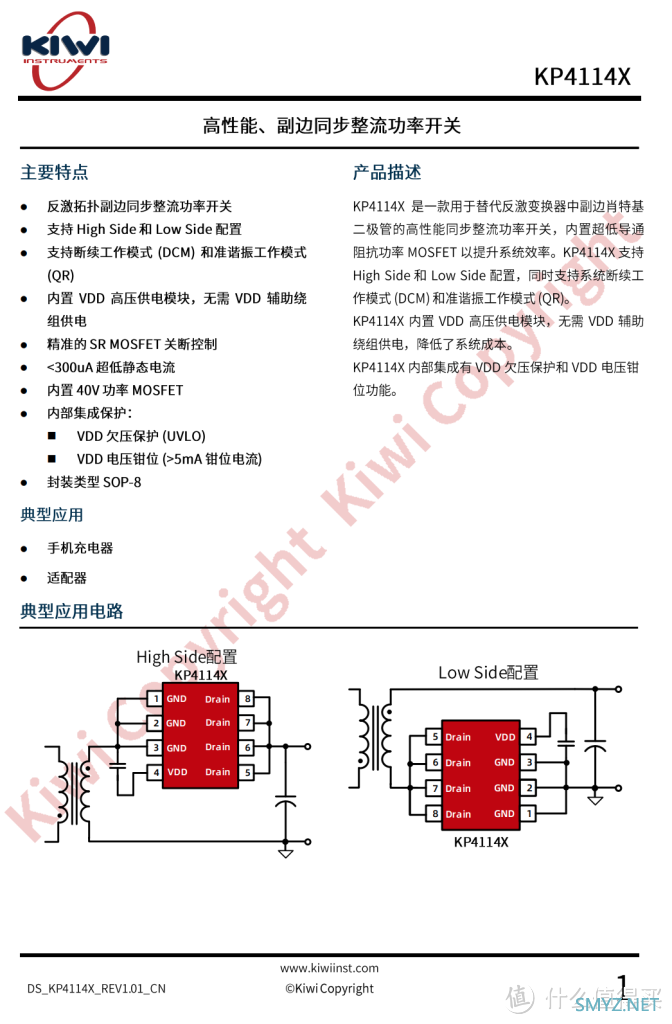

必易微 KP4114X 系列芯片详细资料。
输出滤波固态电容规格为560μF 6.3V，来自韶关富仕达，为PB系列，耐热125℃。

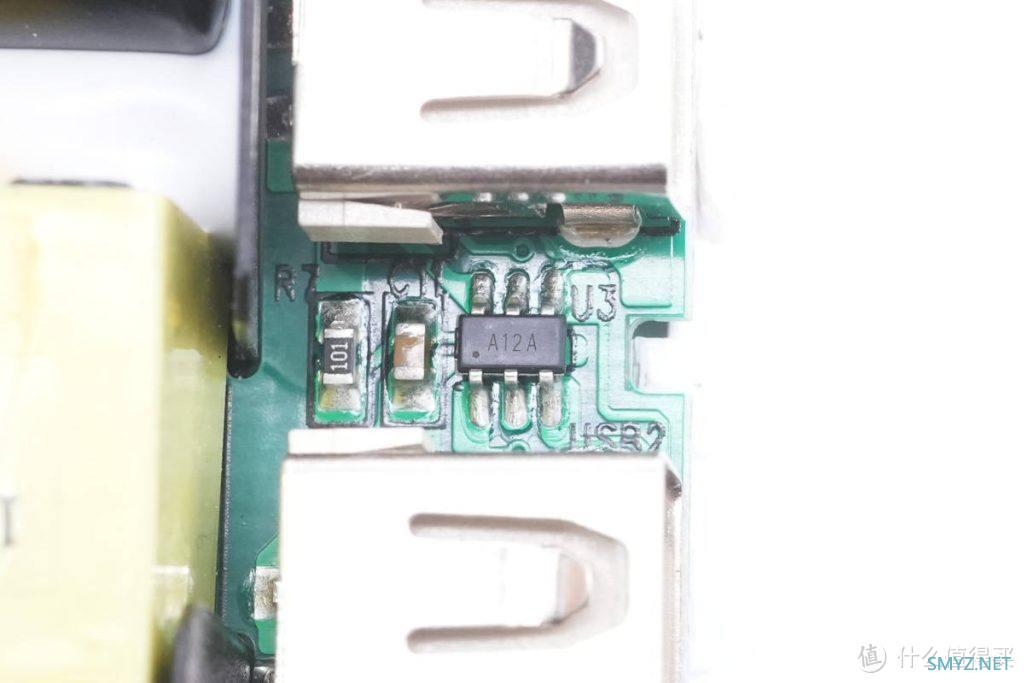

丝印A12A的自动识别芯片，用于两个USB-A口自动识别，支持苹果2.4A充电。
USB-A接口特写，采用白色胶芯。

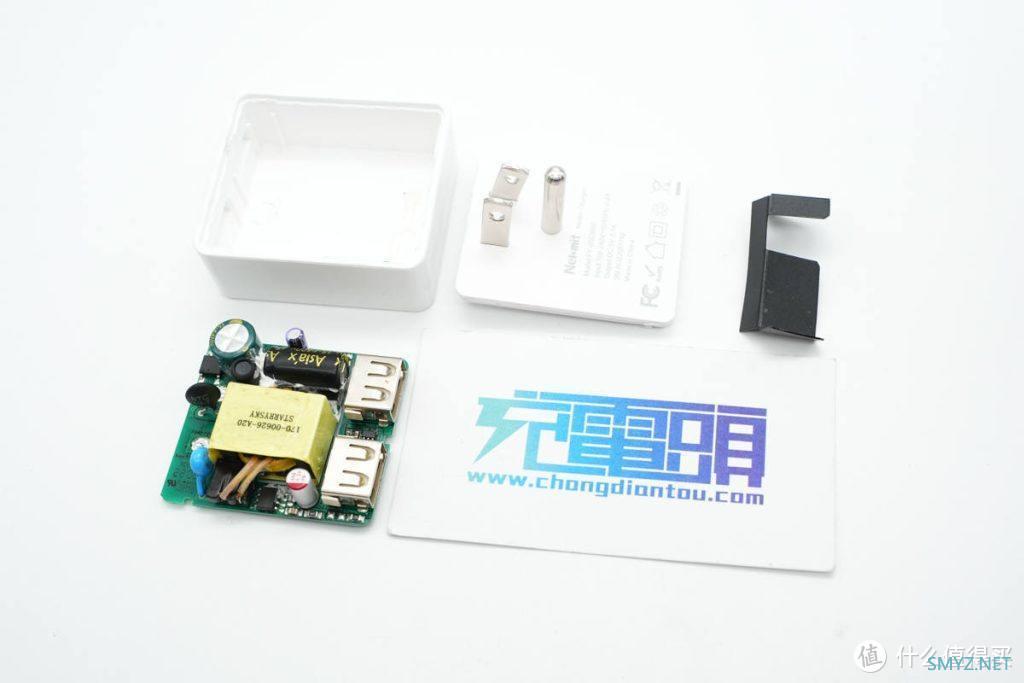

全部拆解完毕，来张全家福。
充电头网拆解总结
Nekmit这款充电器为白色扁平外观，5V输出，自带两个USB-A接口，单口支持5V2.4A输出，支持iPhone和iPad充电。固定插脚不太适合随身携带使用，适用于固定场合应用。
充电头网通过拆解了解到，这款充电器采用必易微高集成电源方案，充电器内置KP21825+KP41142组成的原边反馈开关电源，无需光耦反馈，具备同步整流，方案精简，集成度高，适用于固定电压的充电器及适配器应用。
同步整流输出使用固态电容滤波，并配合自动协议识别芯片和设备握手，实现苹果2.4A充电。充电器固定插脚通过焊接连接到PCBA模块上，初次级之间有麦拉片绝缘，内部设计紧凑，外观小巧。
