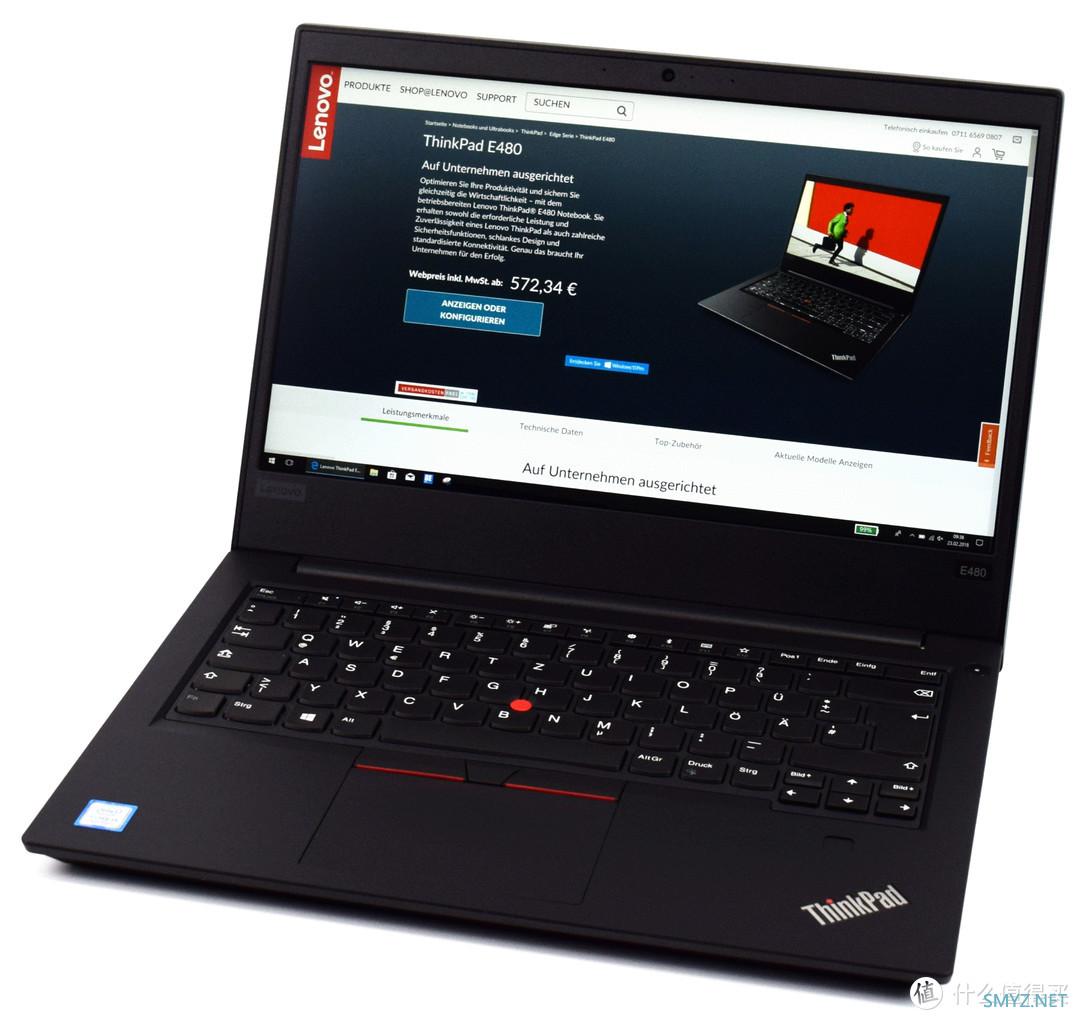

E480是ThinkPad低端入门系列改变最大的一代，从这代产品起，E系列在做工质感方面比起以往产品有了较大的改观，一改以前的圆润低端廉价感，变得有棱有角、更商务范，在外形上逐渐向T系列靠拢。这台E480是朋友拿来请我换屏的，换屏前后忘记拍了整机的照片，只好拿下面的网图充数，网图是带指纹识别的。

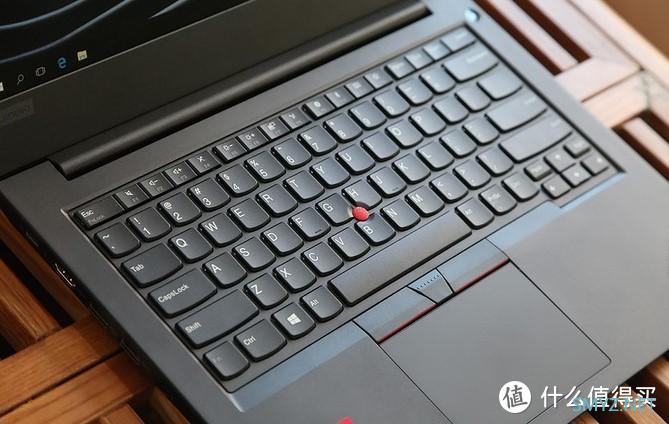

下面这张也是引用的网图，可以看到B面的独立键盘，这个键盘可单独拆解，E480/E490是可独立拆解键盘的最后一代产品，拆键盘时可以不用拆B面。

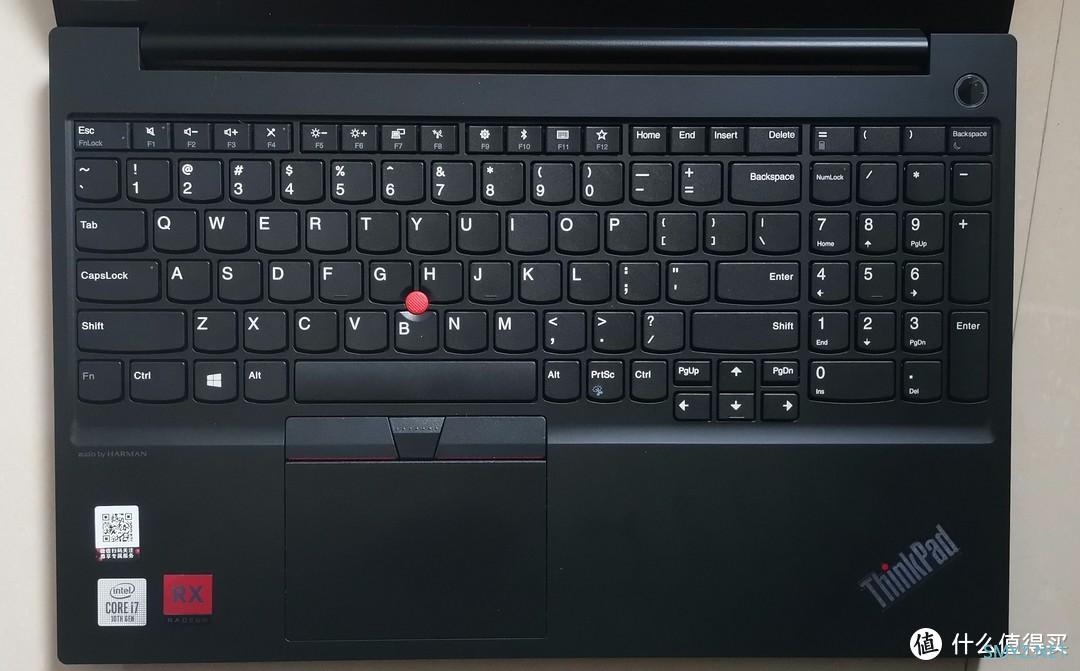

从这以后的E14/E15系列，B面变成了带按键挖孔的一体式，要拆键盘就必须先将整个B面卸下来，见下图。
再见，E系列的经典一体式键盘，且用且珍惜！

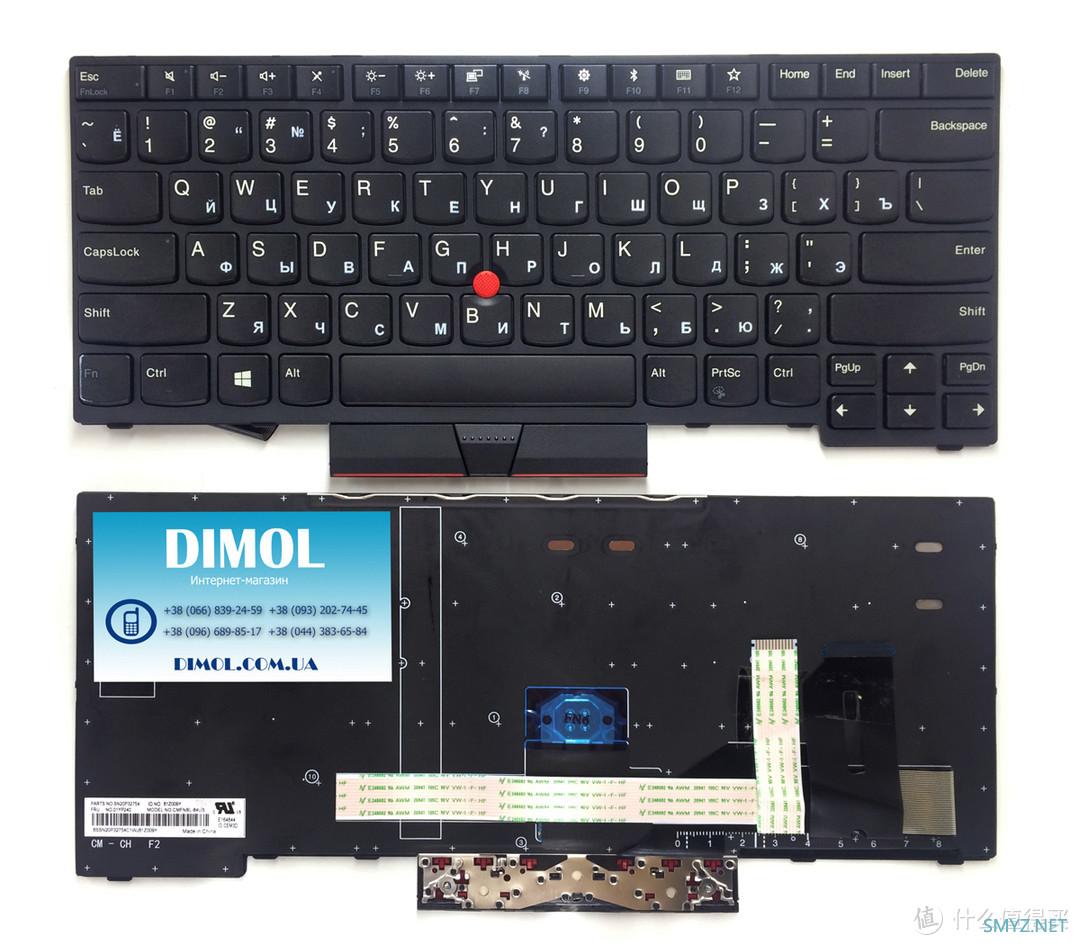

看看这个拆下来的一体式的独立键盘。

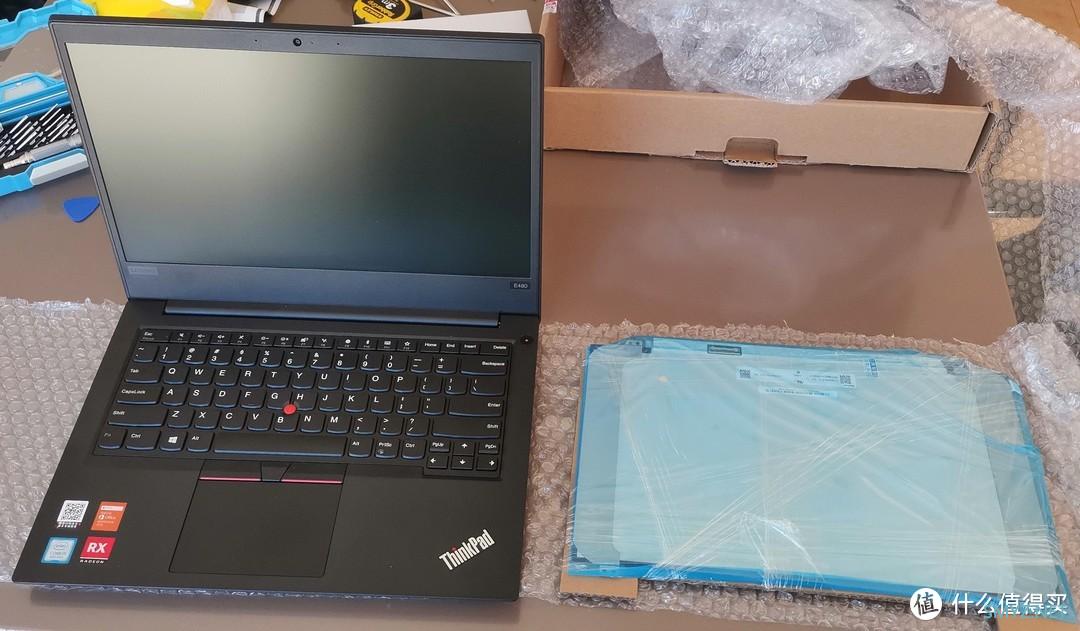

右侧是网购的72%NTSC色域的IPS全高清屏，A+级的，无坏点，京东方出品。
从非专业的角度，可以近似认为，72% NTSC 约等于 99% sRGB，但NTSC 是一个淘汰的色域标准，NTSC 标准的色域比 sRGB 要大，但并没有完全覆盖 100% sRGB。

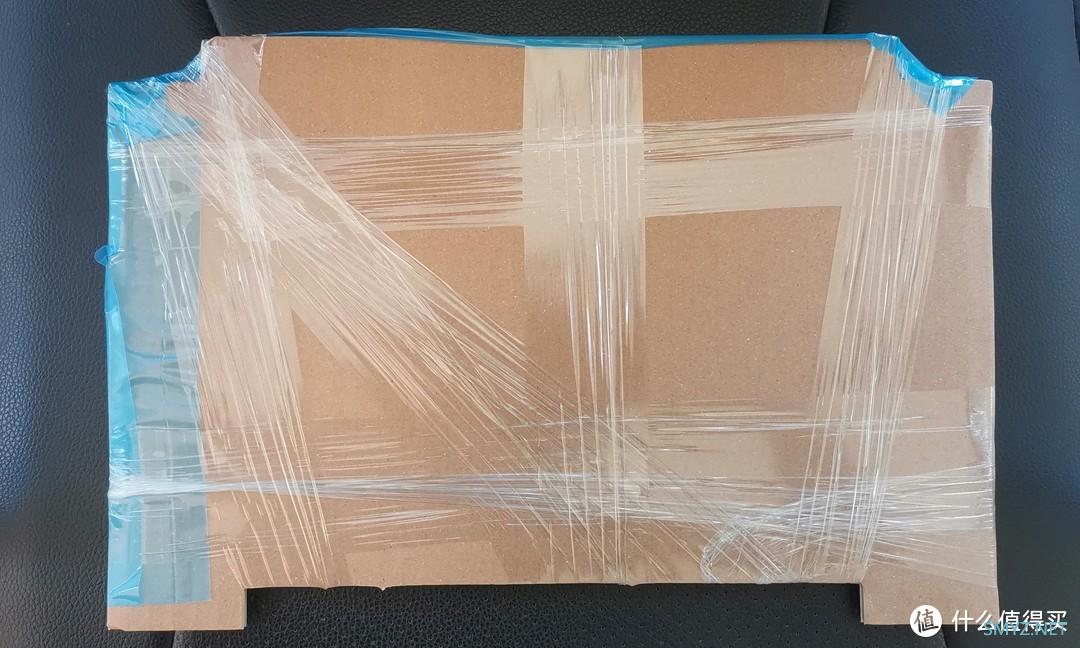

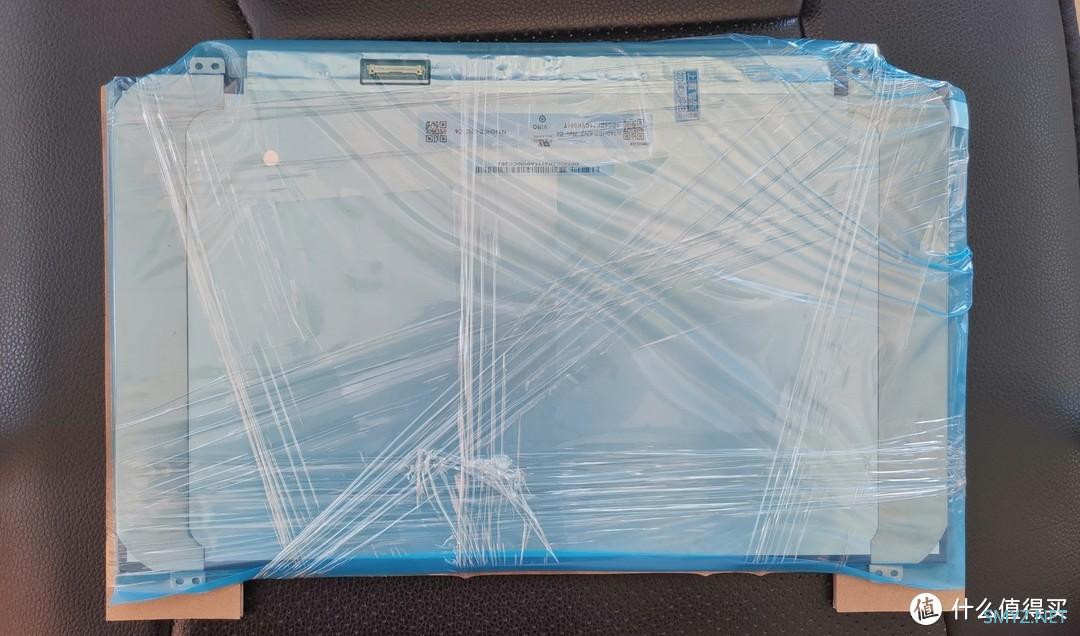

屏幕包装缠绕厚实严密。
有硬纸板作屏幕正面防护。
先把E480的B框取掉，取B框的顺序和技巧：要从下侧“跑马溜溜”的地方开始，用信用卡之类的插入，小心在底边划动，同时用手捏住翘起的边框往屏内侧略微拖拽，这样才不会伤到卡扣。
侧边比较容易划开，注意也要捏住边框往屏内侧拖曳。
B面的4个边框大致划开后，还不能完全取下！

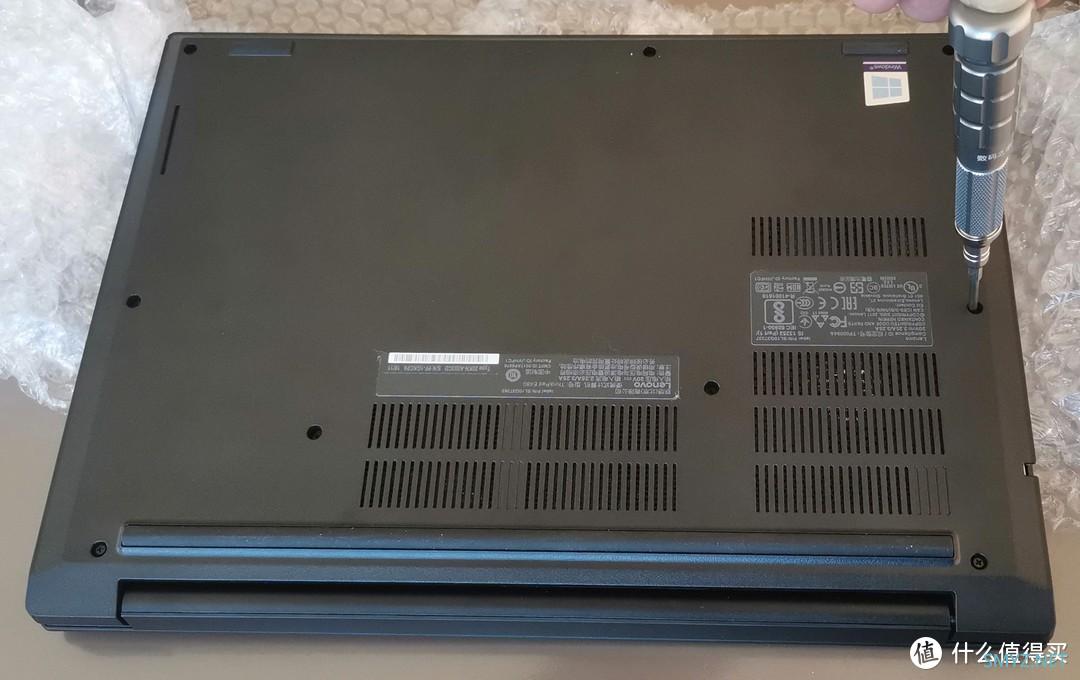

因为在转轴这一侧还有卡扣，需要先把D面底壳取掉，先松螺丝。
取底壳时稍微会有点费劲，卡扣较多，需要用卡片结合你“娇贵”的手指甲沿两侧面耐心操作，接口两侧的卡扣松了后，转轴侧和掌托侧的就好弄了。

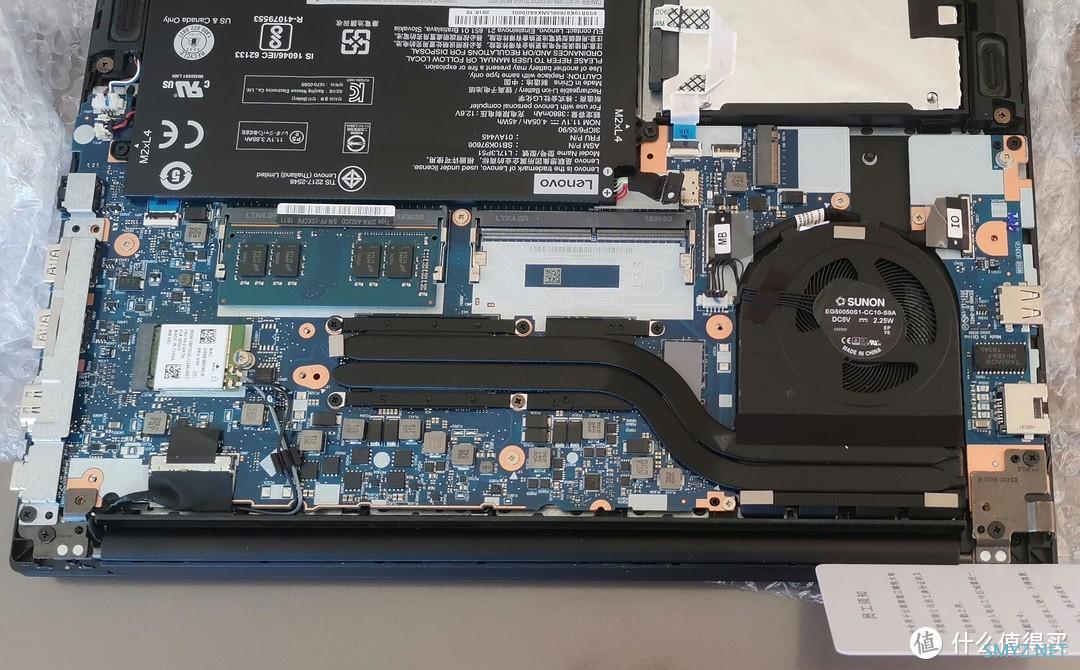

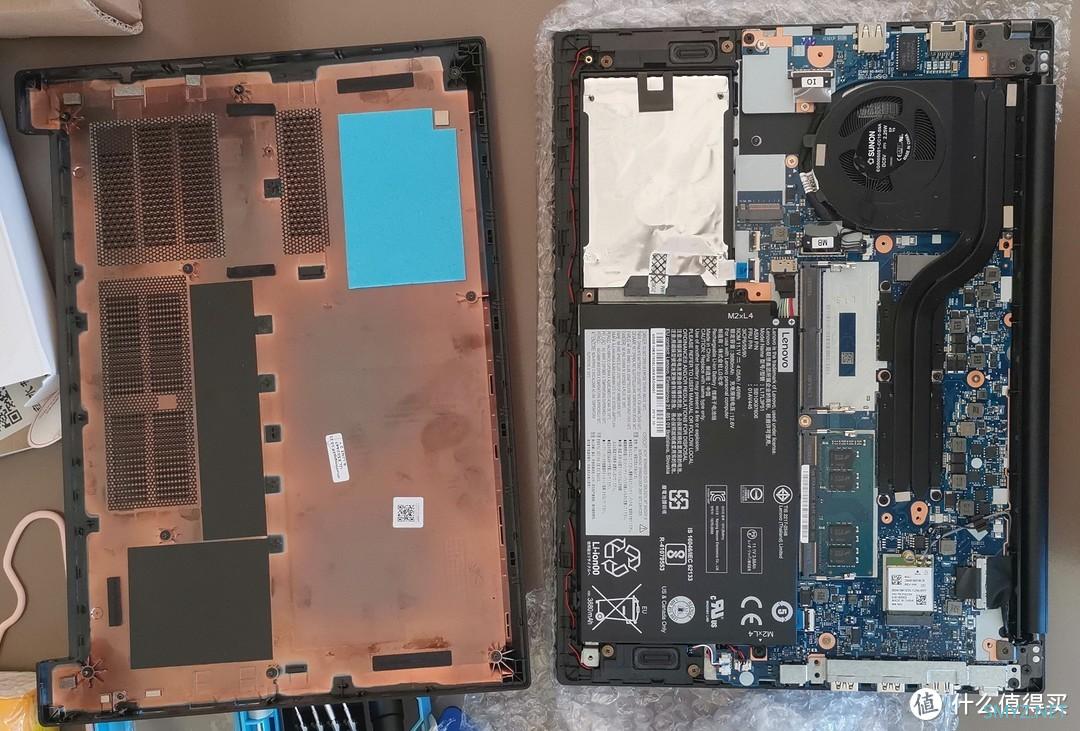

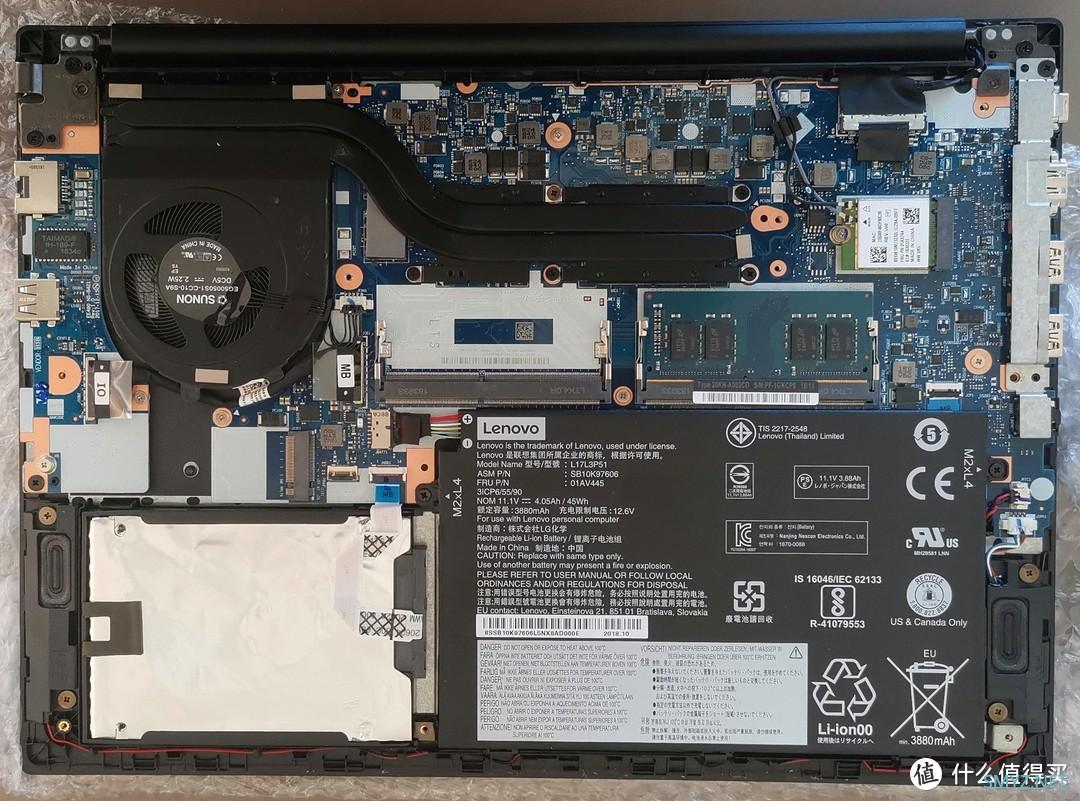

取掉底壳后的内部结构图：首先进入视野的是令人“咬牙切齿”的单风扇，没办法，谁叫你是E系列呢？
E480的扩展性不错：除自带8G内存外，还可再加一条8G内存；自带NGFF接口，可自行扩展M.2的2282尺寸固态硬盘，比那个 X280半残废好多了。

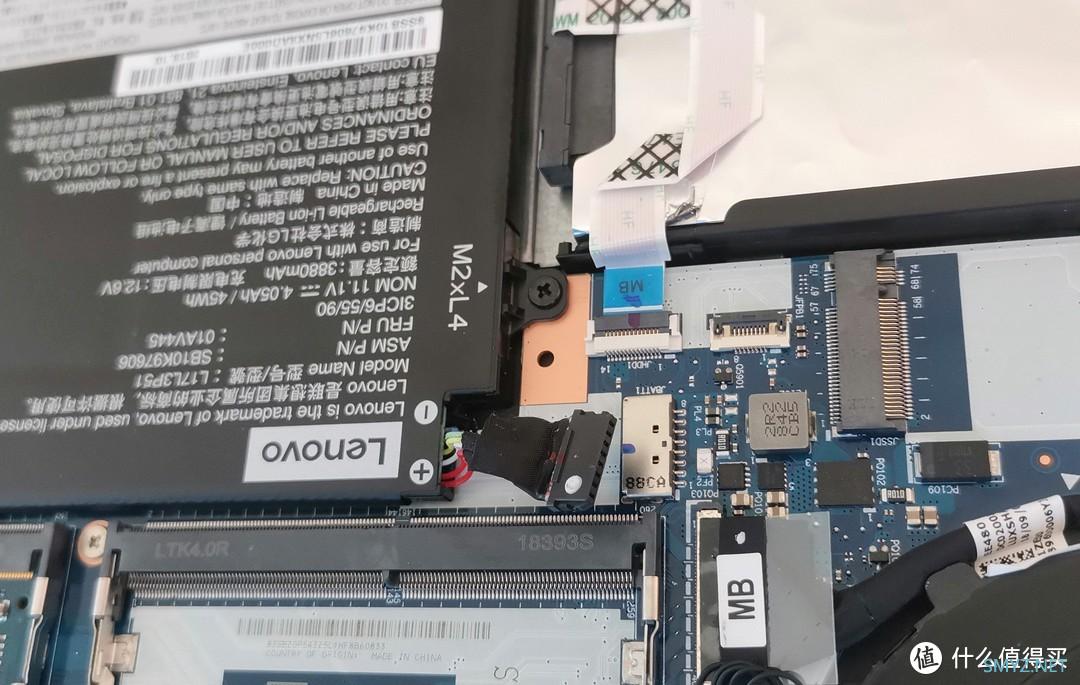

虽然已在BIOS里禁用了电池，但为了安全起见，还是拔掉电池的插座。
可以看到NGFF（现在都叫M.2，但我习惯称NGFF）插口的细节和内存插槽的细节。
言归正传，记得撬开转轴处的B面边框卡扣，这步很重要。

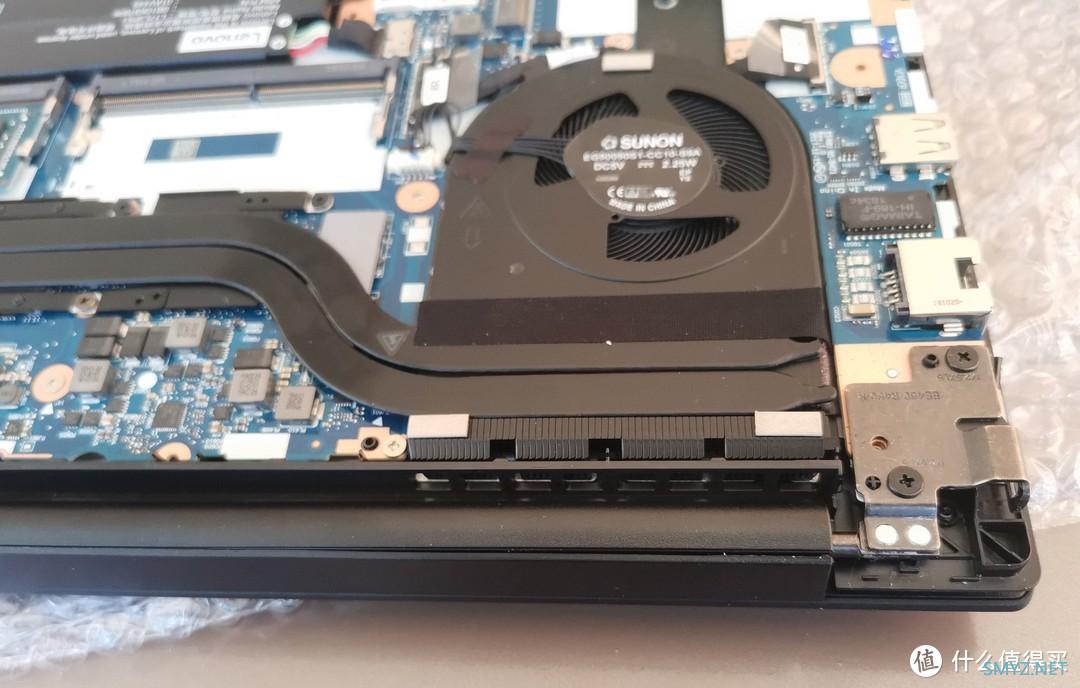

这是本尊的风扇细节。

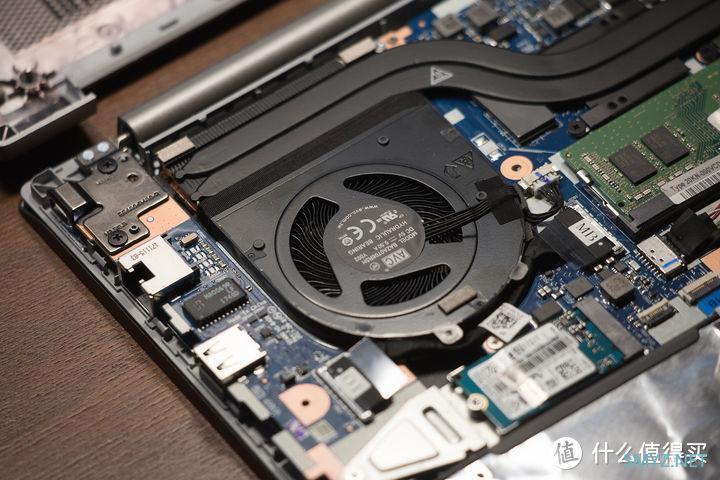

比较一下银色版E480的，风扇外型相同但品牌不同。

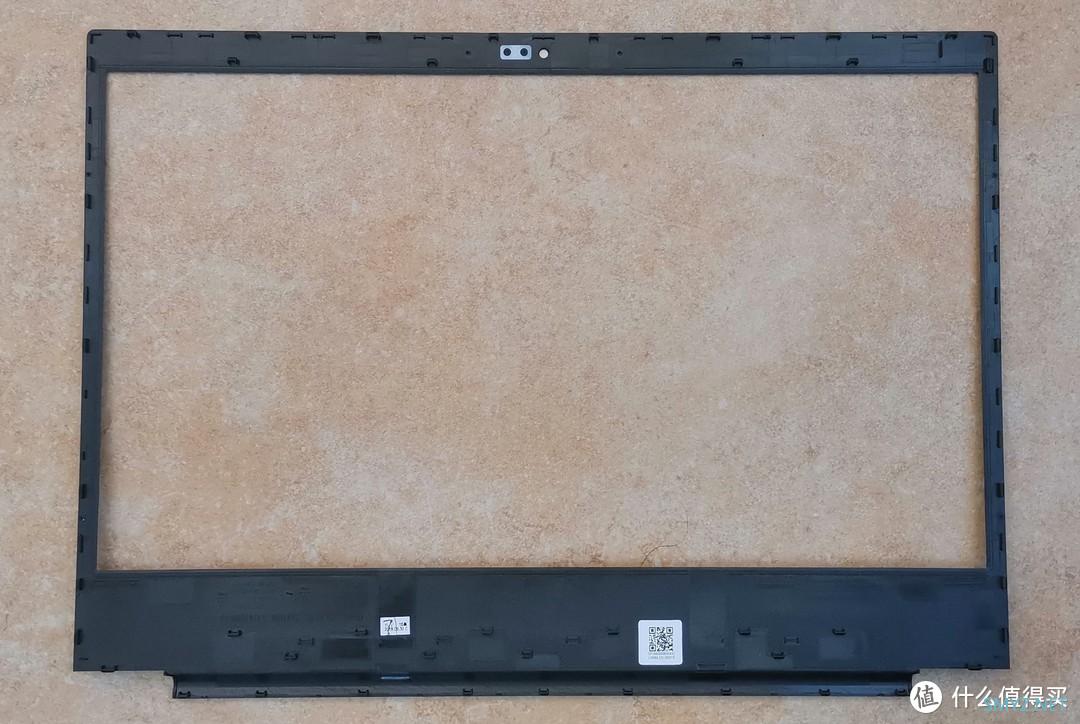

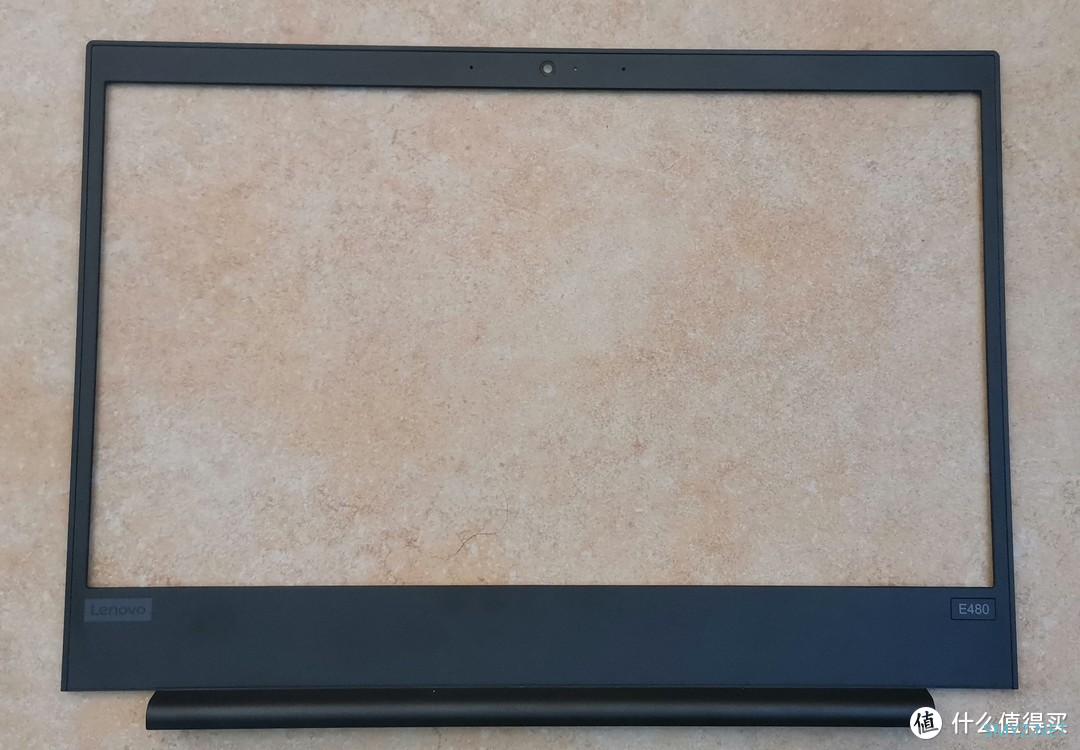

完美拆下的B面边框，这是正面。
B框背面，底部的跑马场实在是太感人了。

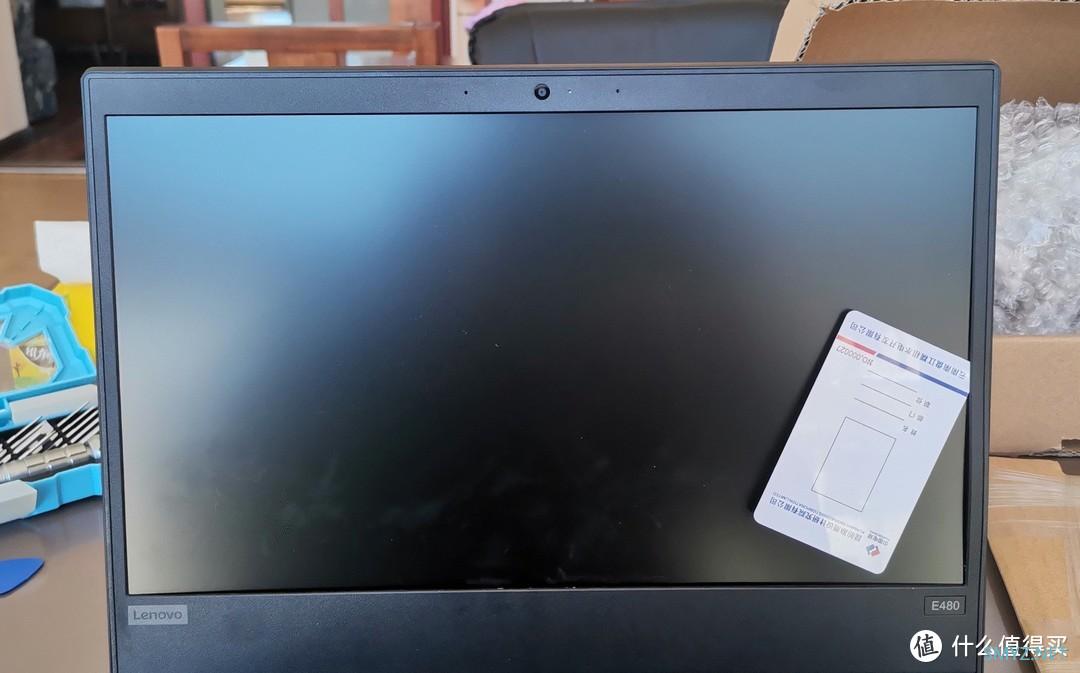

原装的垃圾TN屏，1366*768的恶心分辨率。
联想就是喜欢逆流而行！当年T61用的那块LG的TN屏也比这货强十倍。

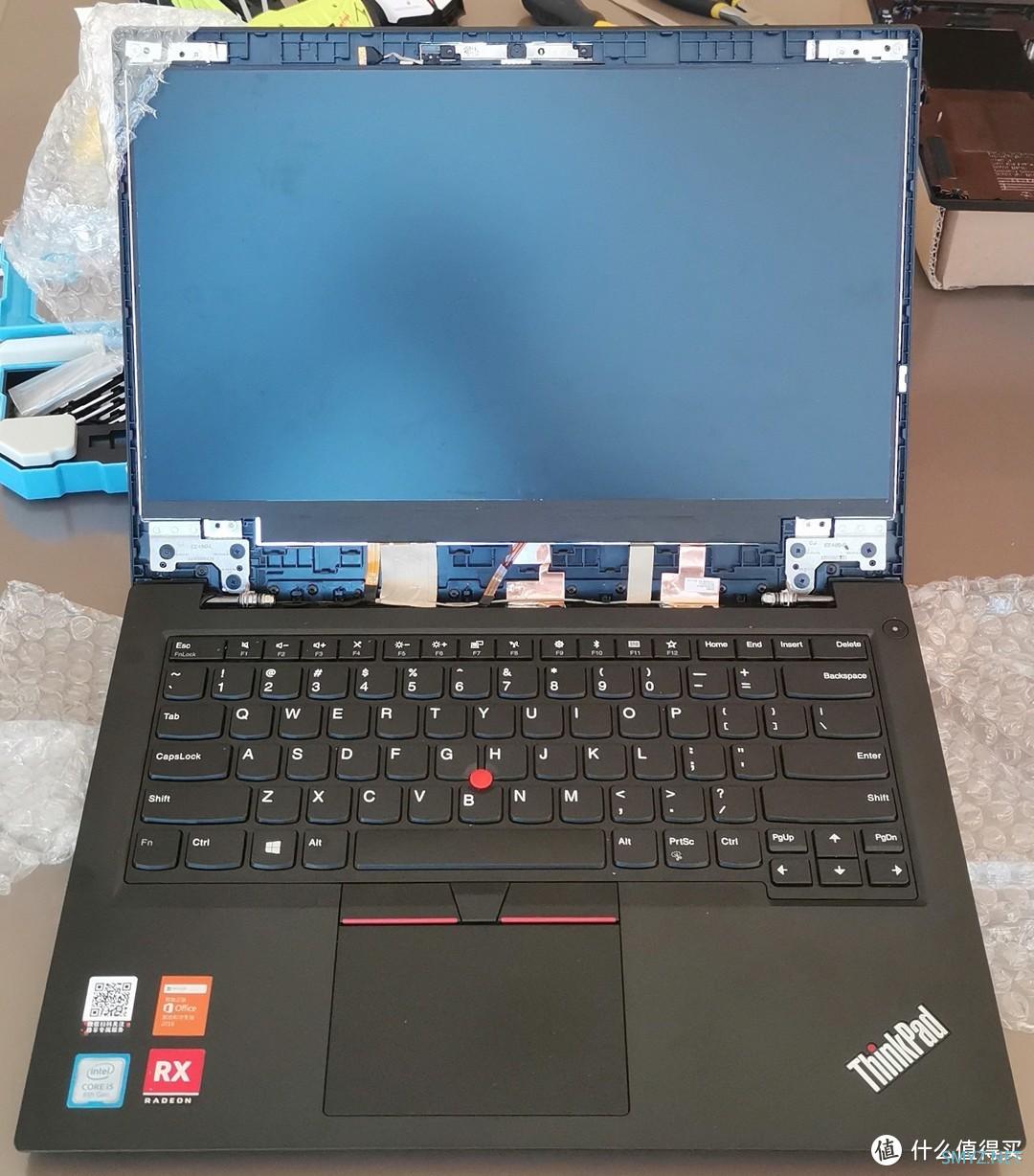

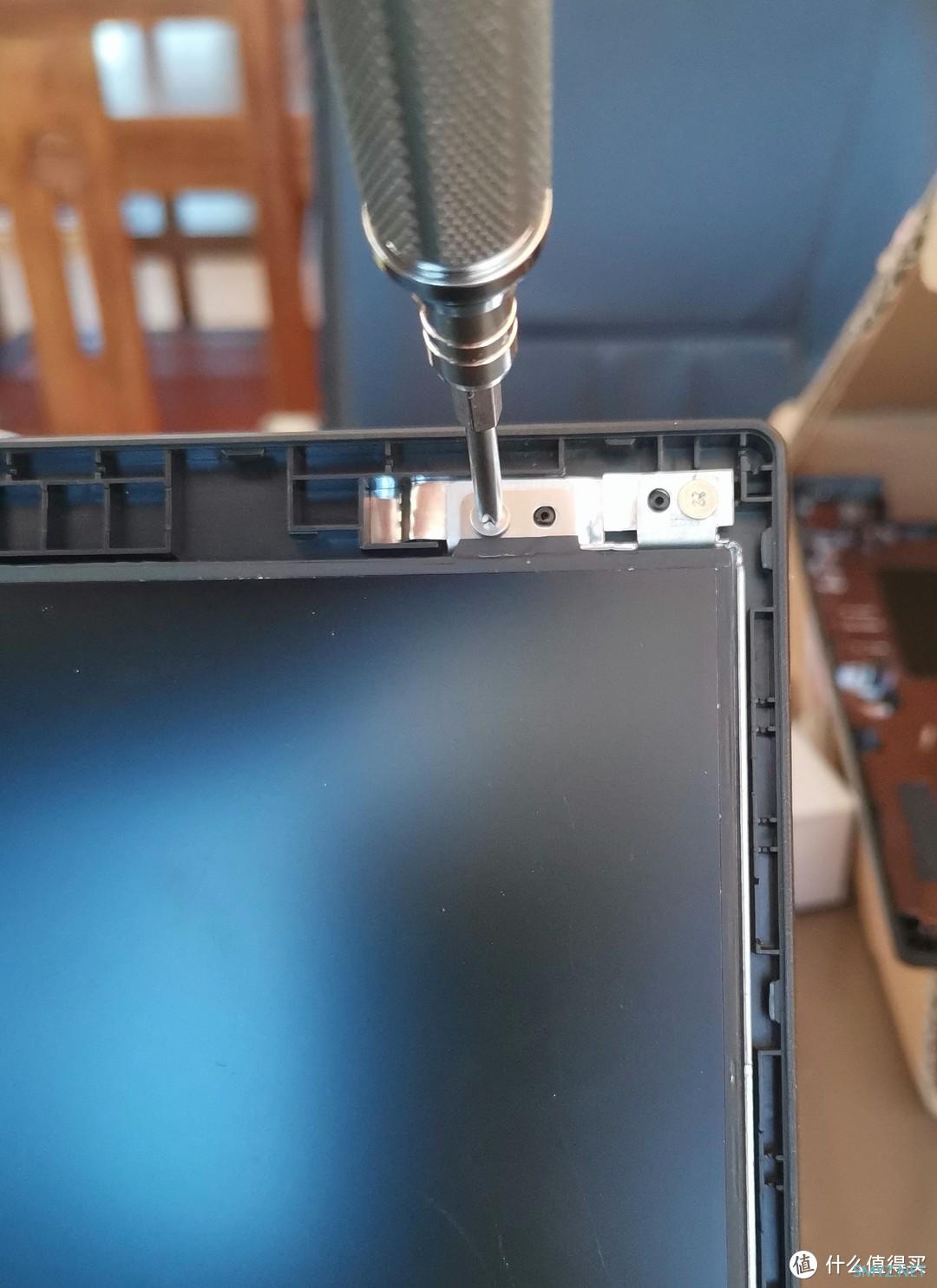

依次拆除屏幕4个角的固定螺丝。

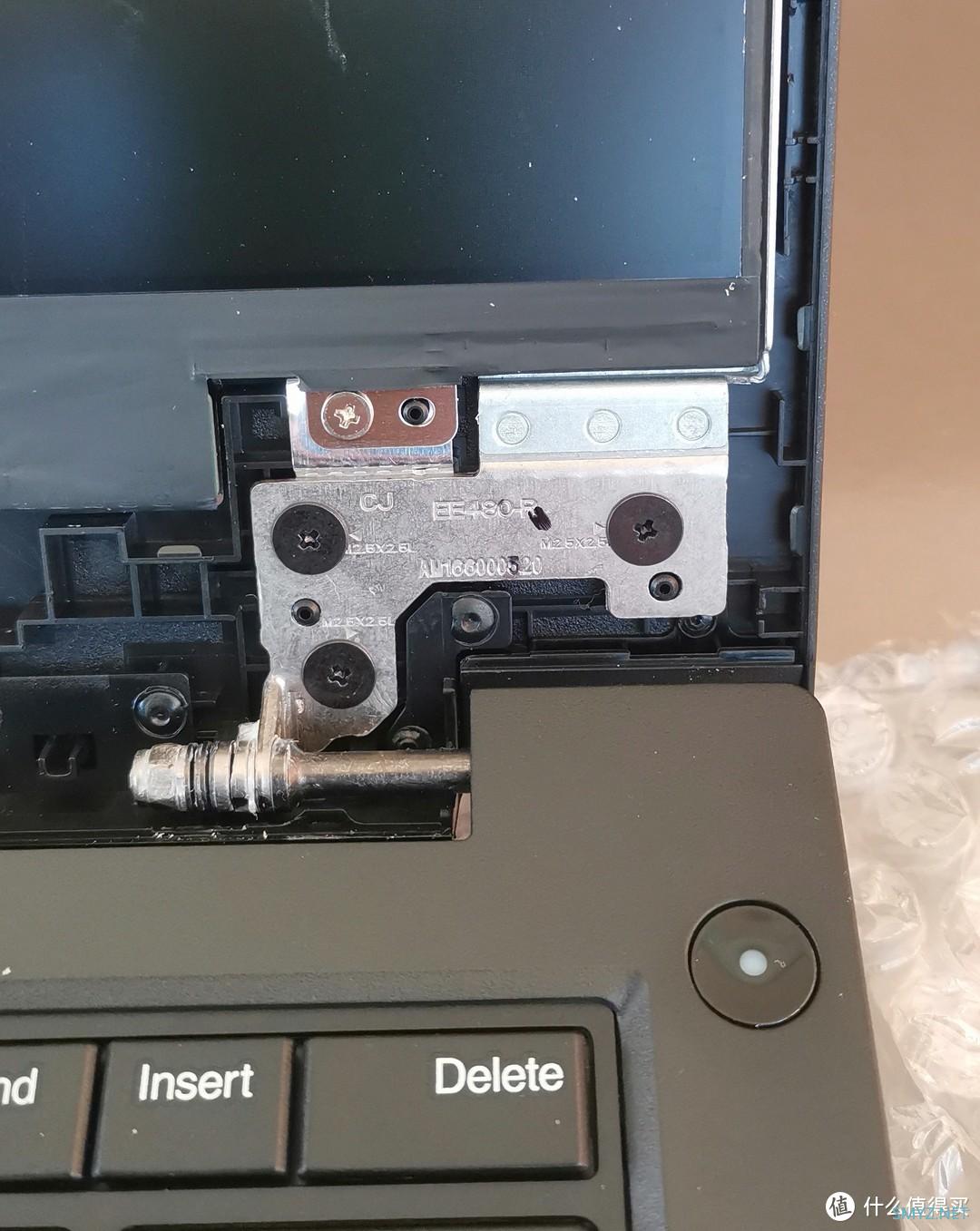

拆屏时顺便看看转轴细节，感觉太单薄，和X/T/P系列无法比。

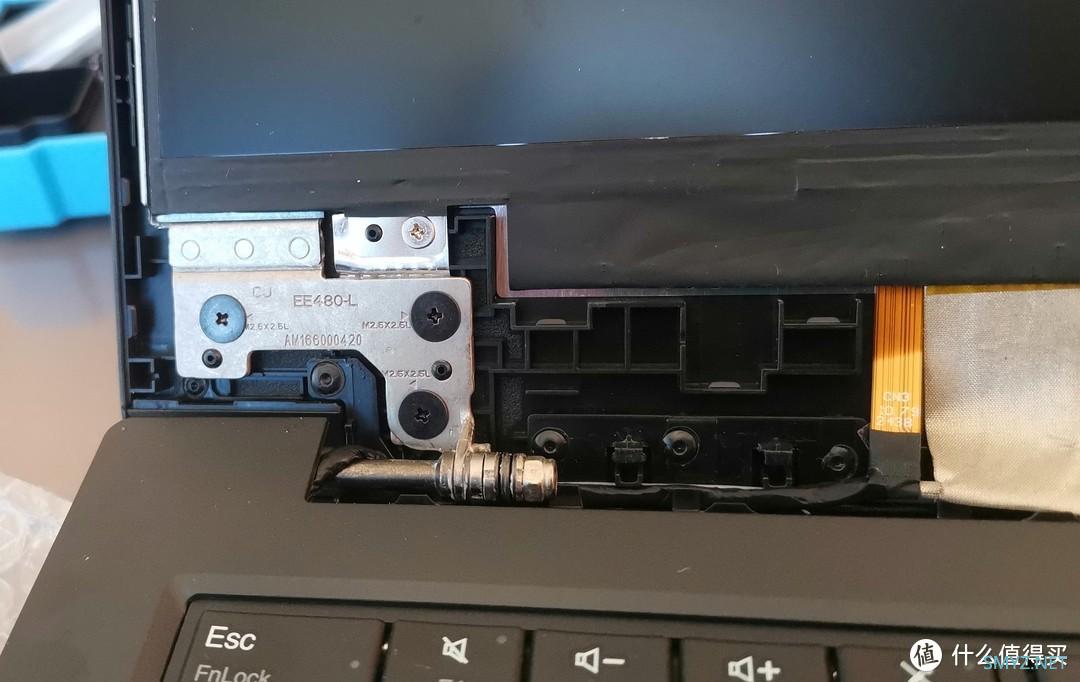

左侧转轴细节。

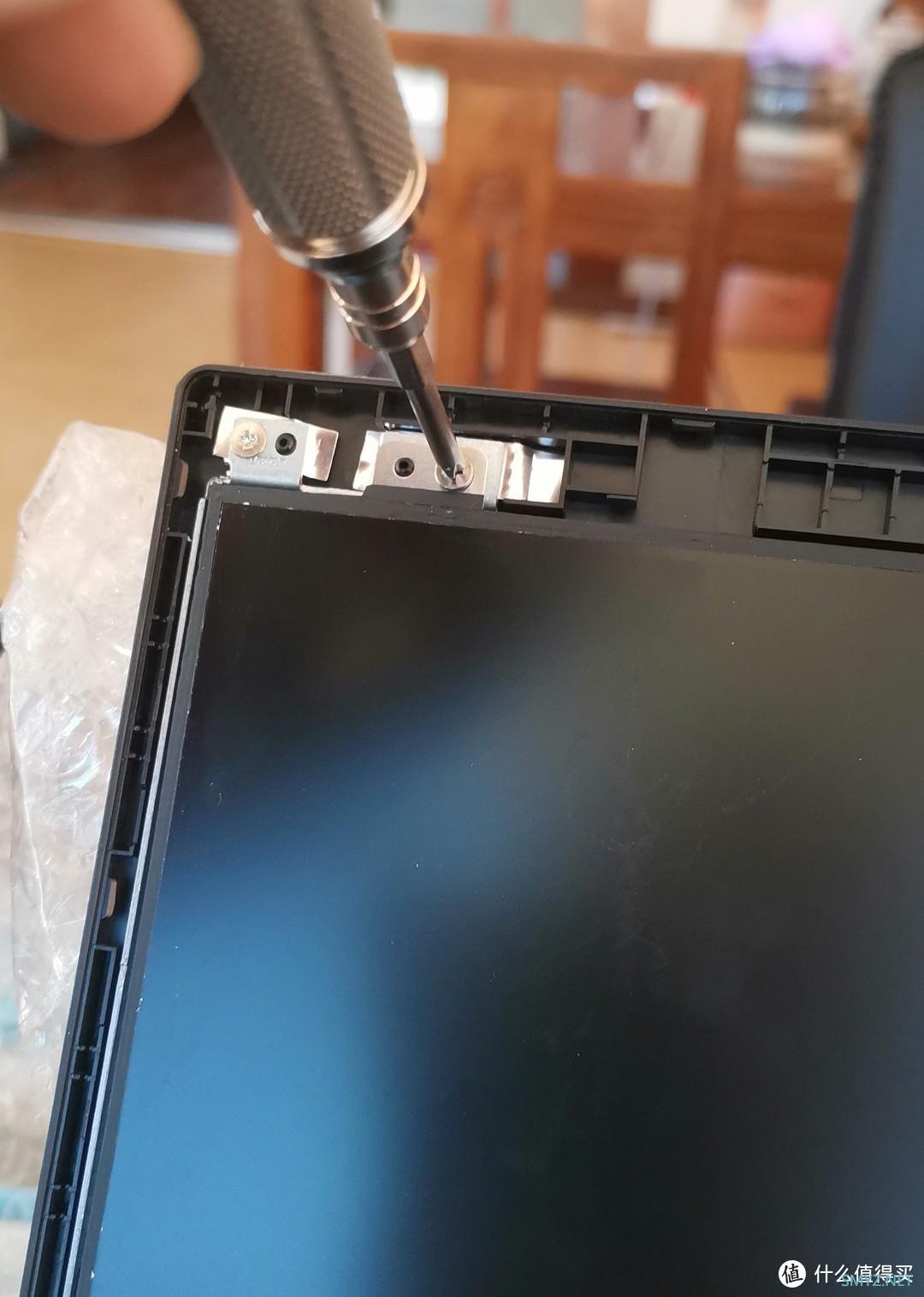

拆掉顶部左侧螺丝。

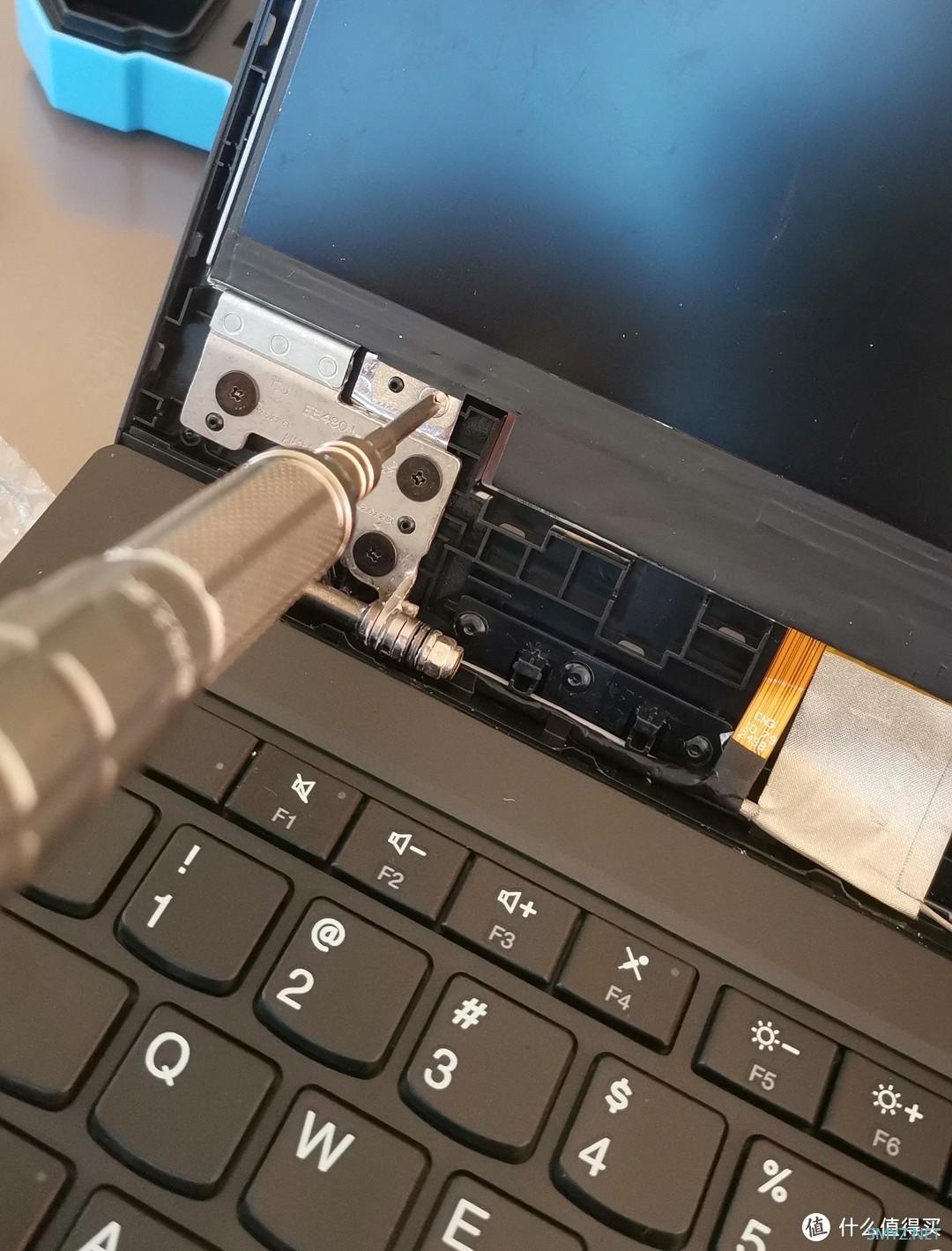

拆掉左侧转轴处的螺丝。

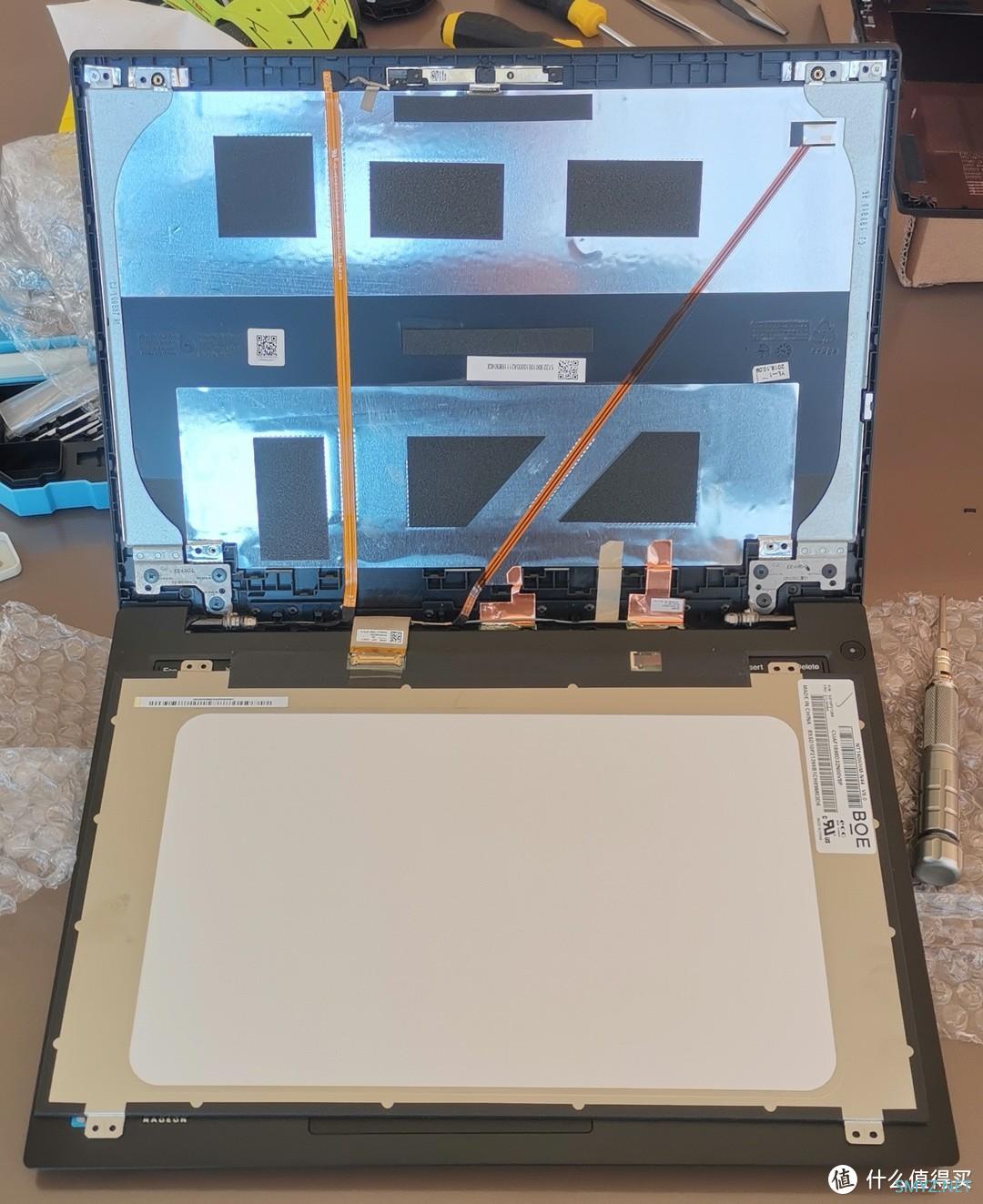

小心放倒屏幕，也是京东方出品。
这块准备换下的屏还可折价卖给商家。

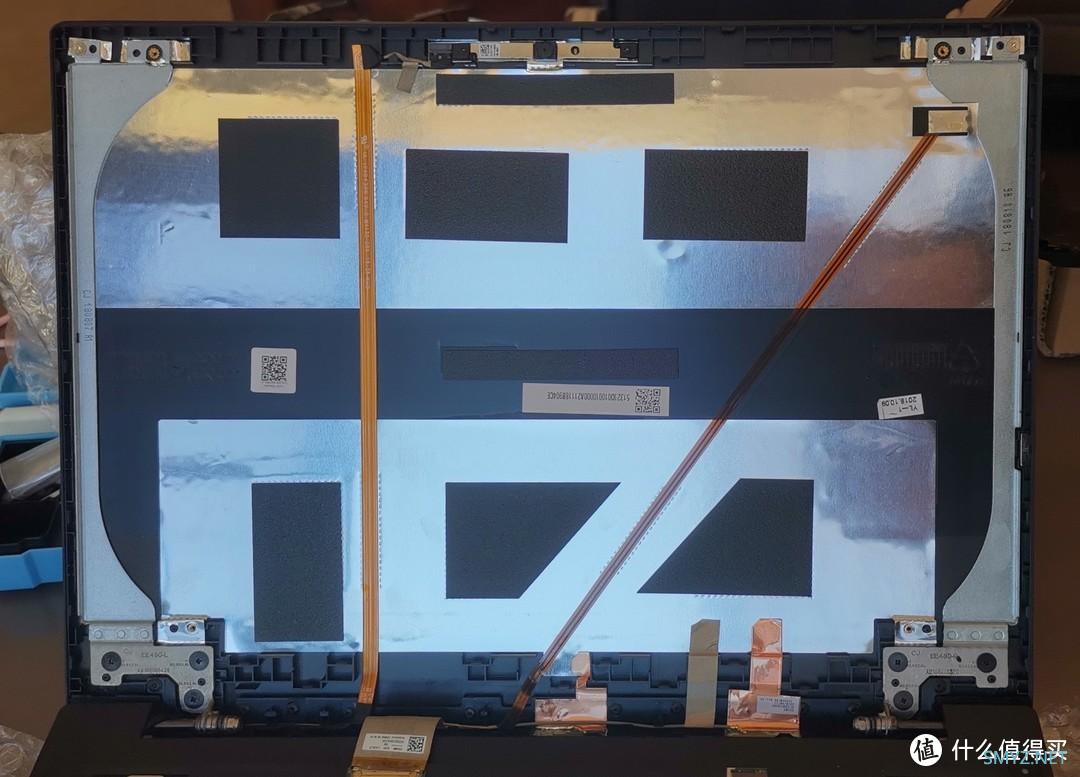

顶盖内侧细节，可以看到大面积的金属贴纸。

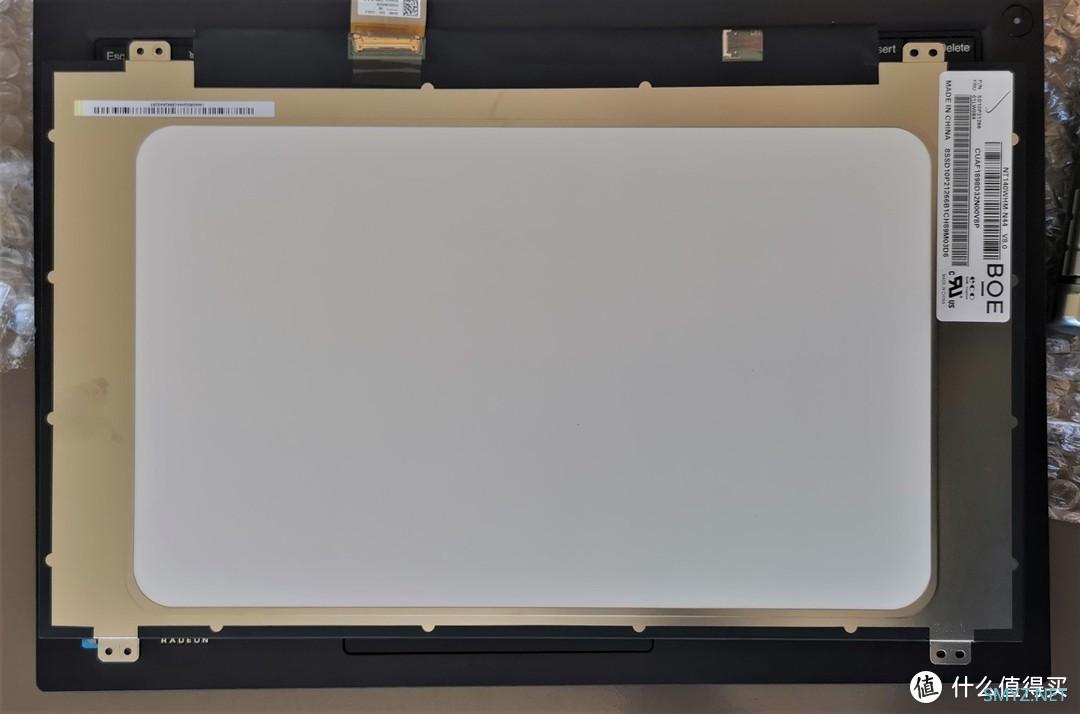

原装屏背面的样子。

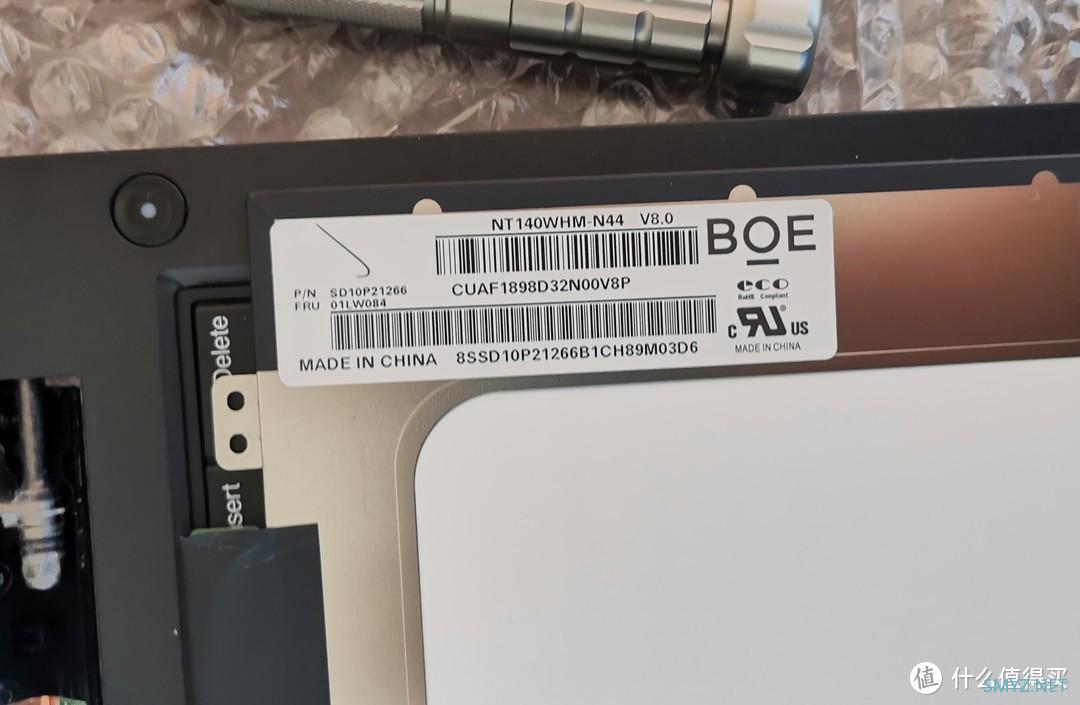

原装屏参数贴纸。

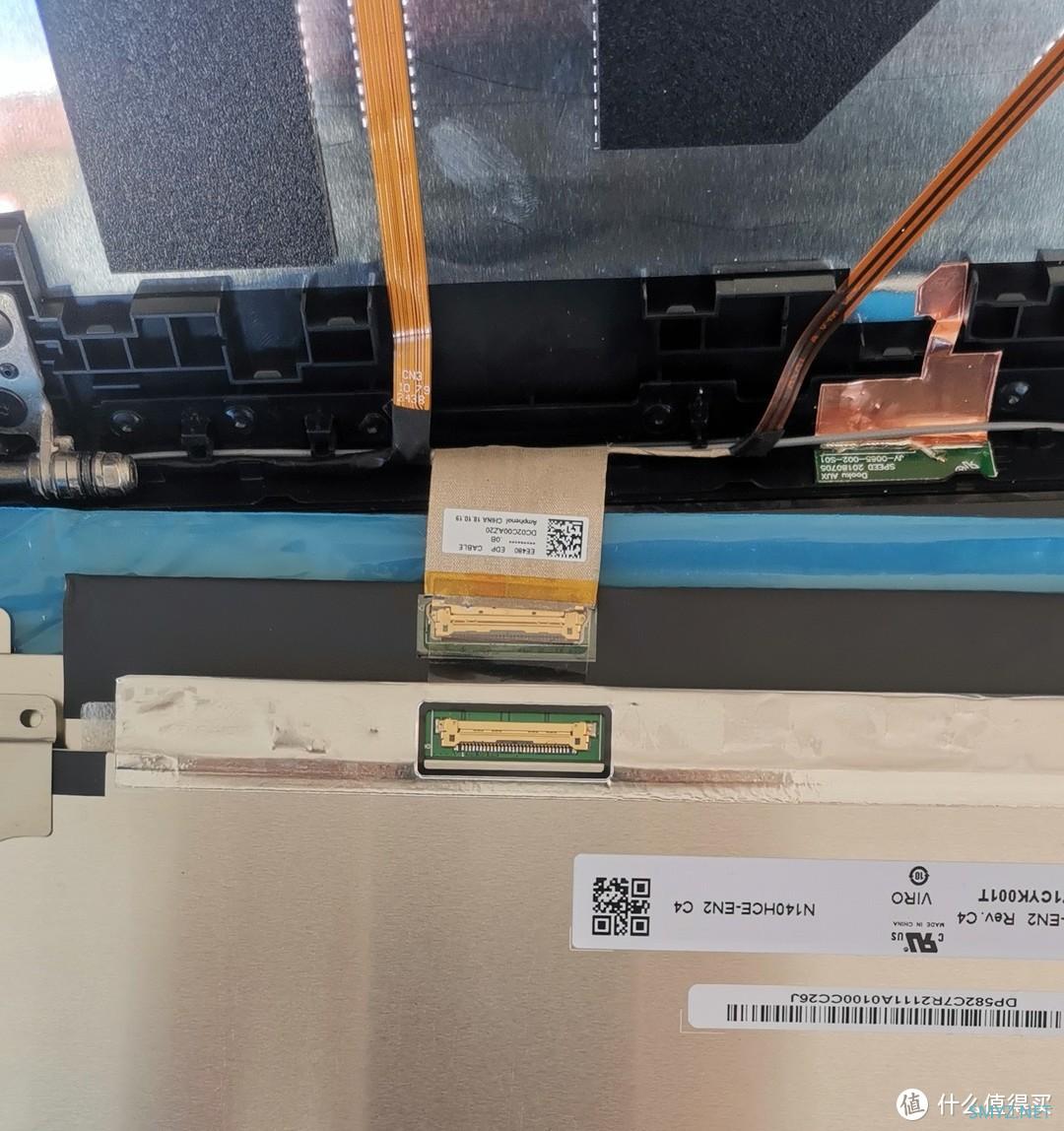

取掉屏幕接口。

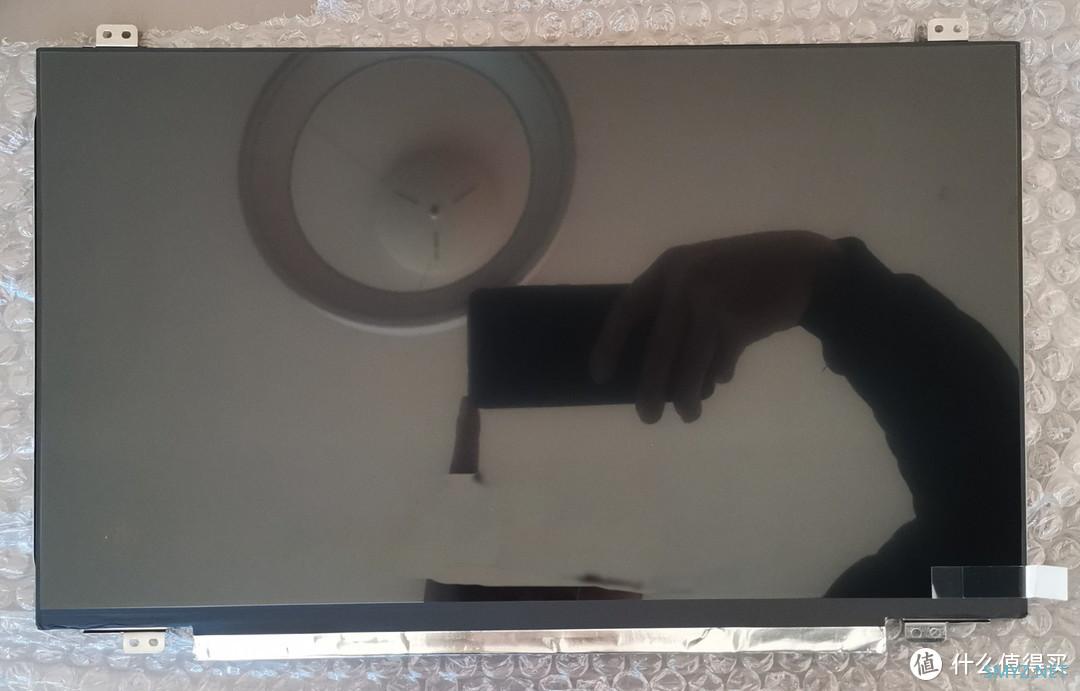

取出新屏，接口完全一致。

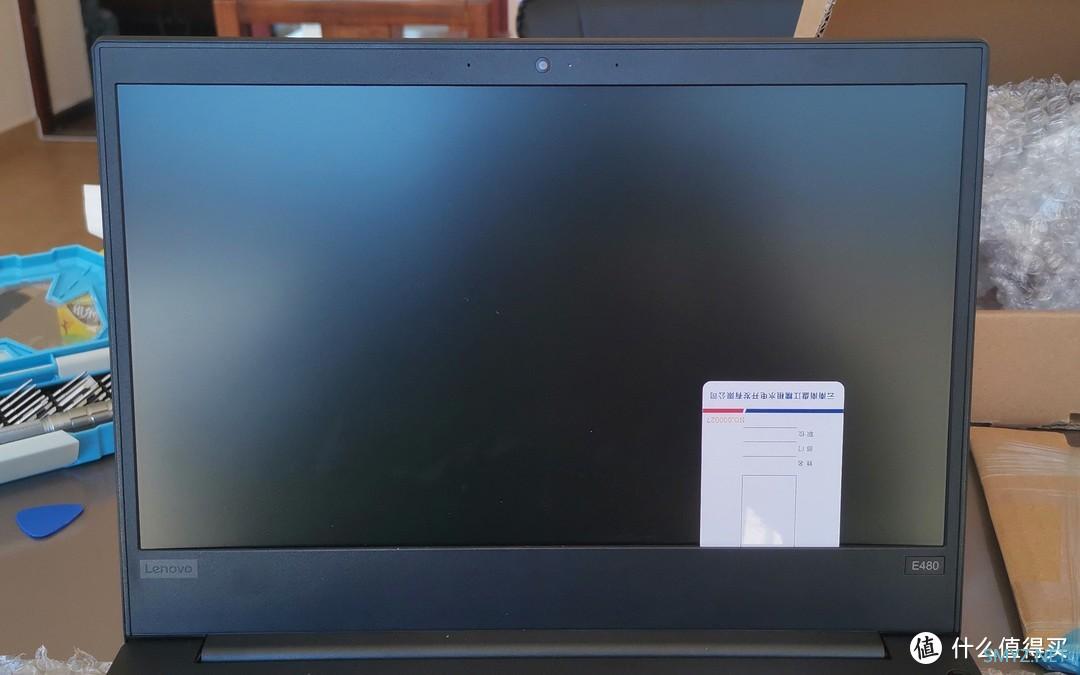

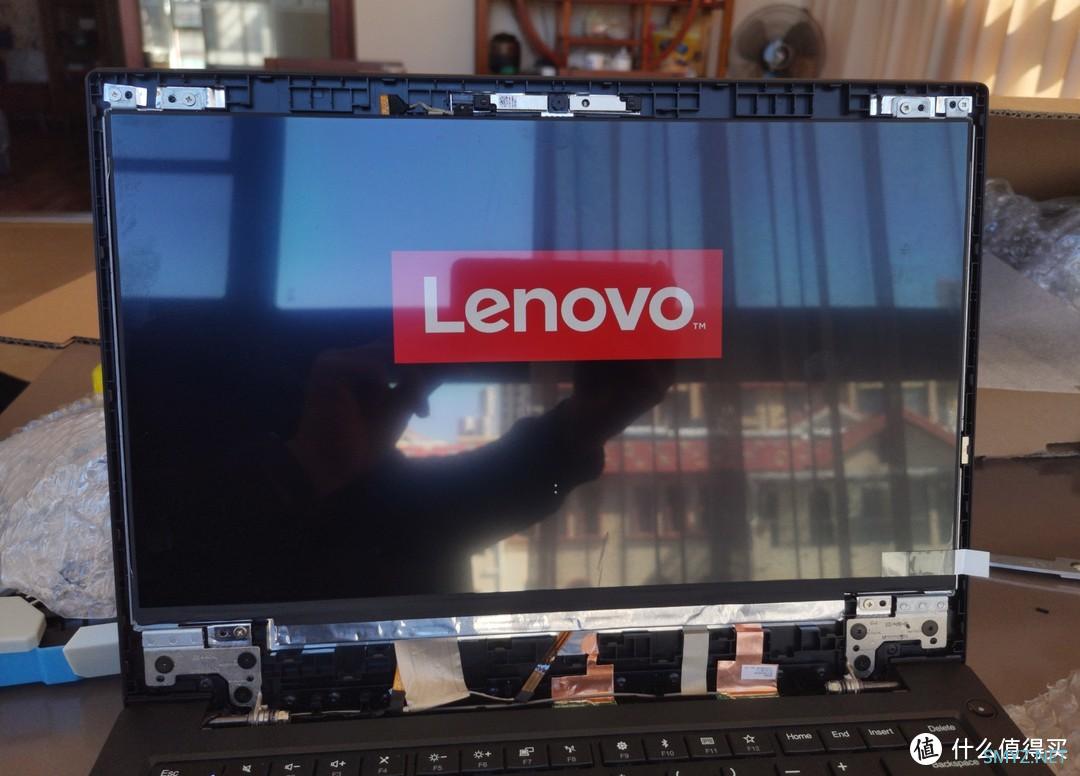

正面来个靓照。

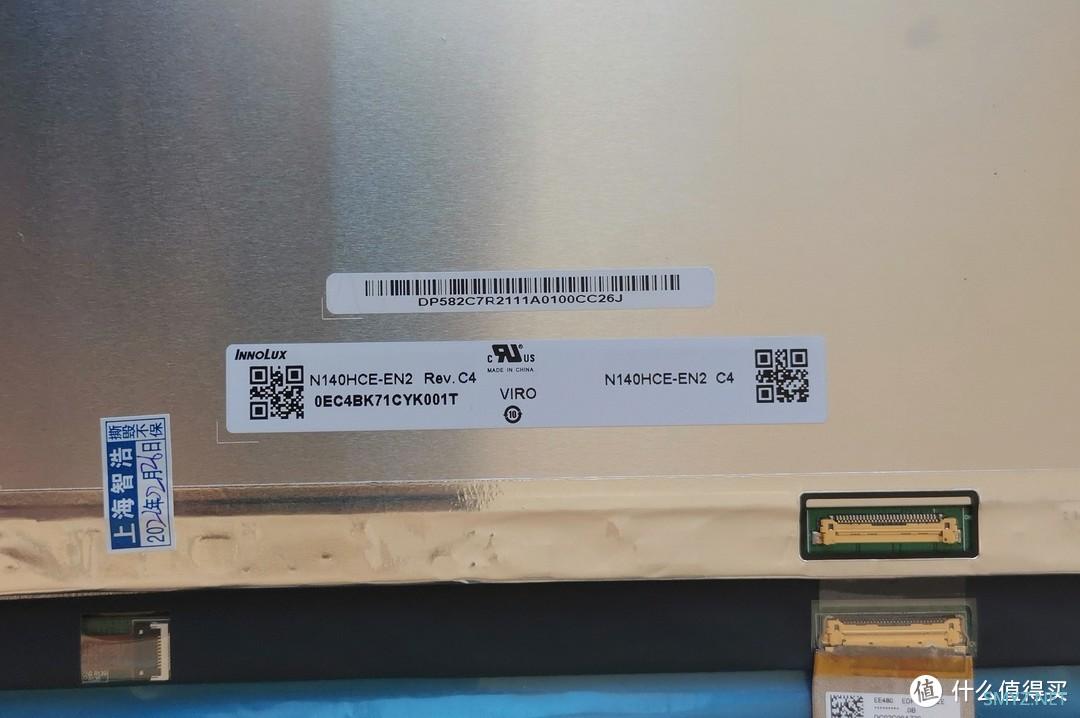

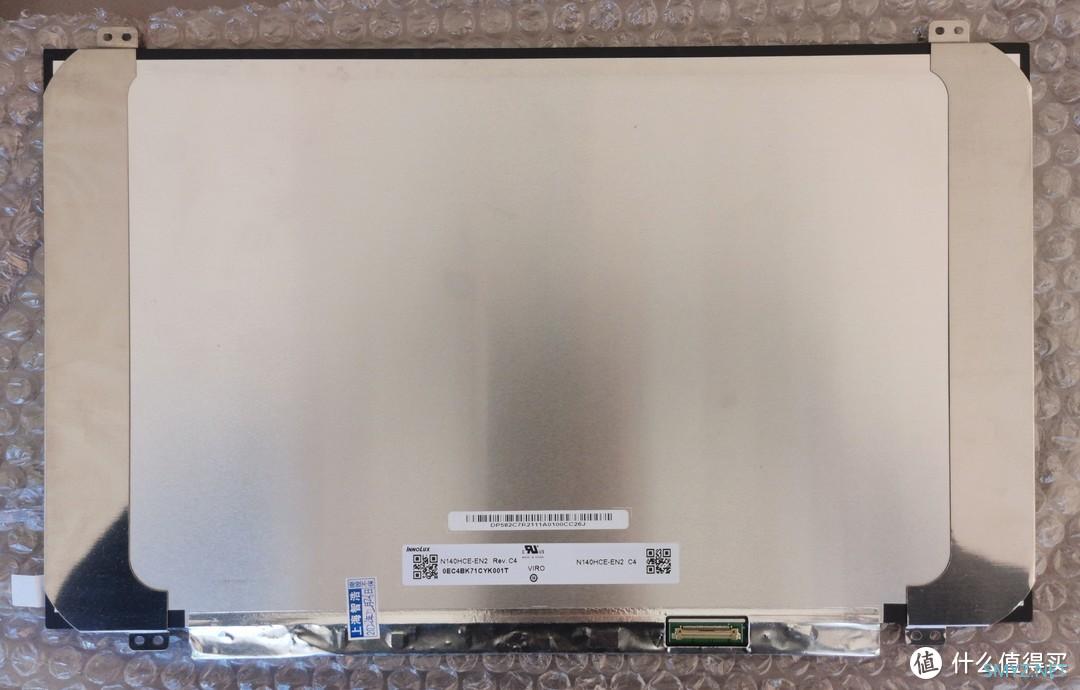

背面整体检查一下，确认无问题。

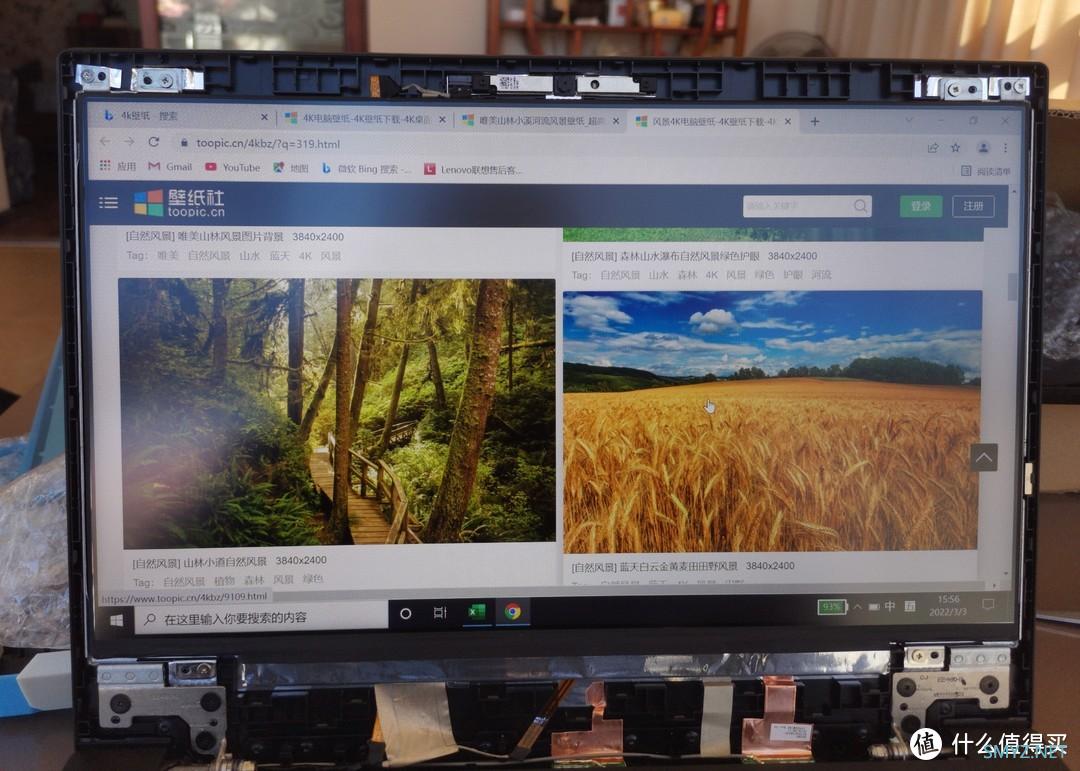

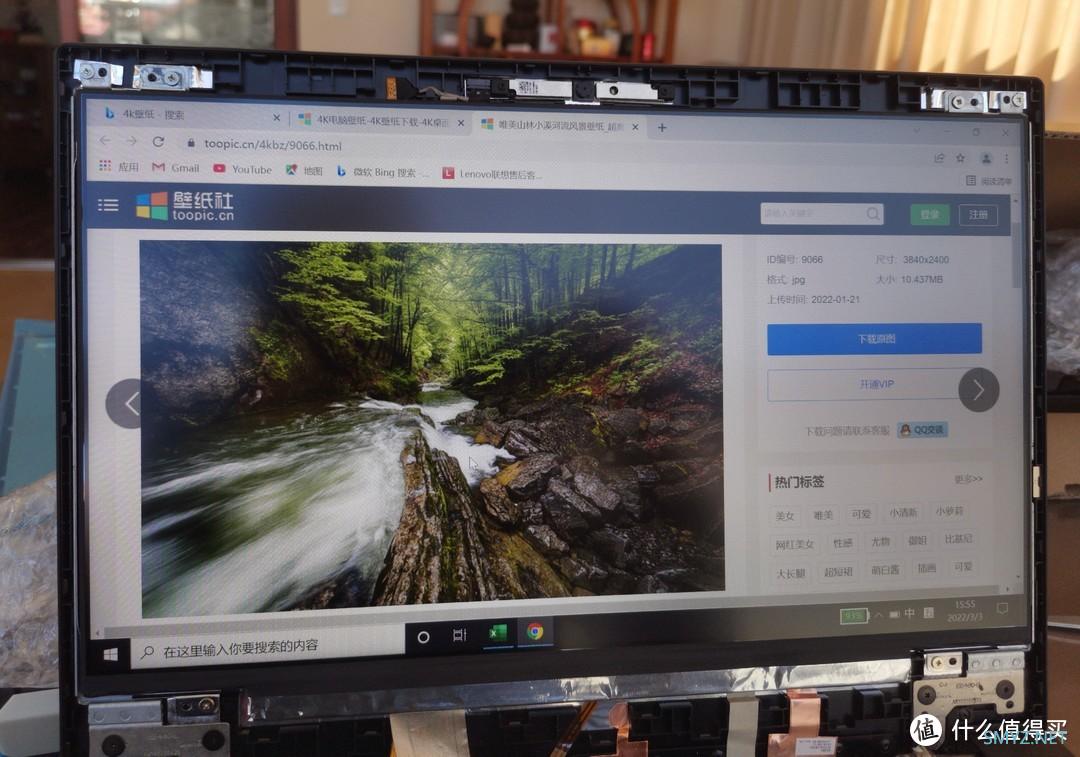

戴上四角螺丝，先不锁紧，插上接口，一次点亮成功。

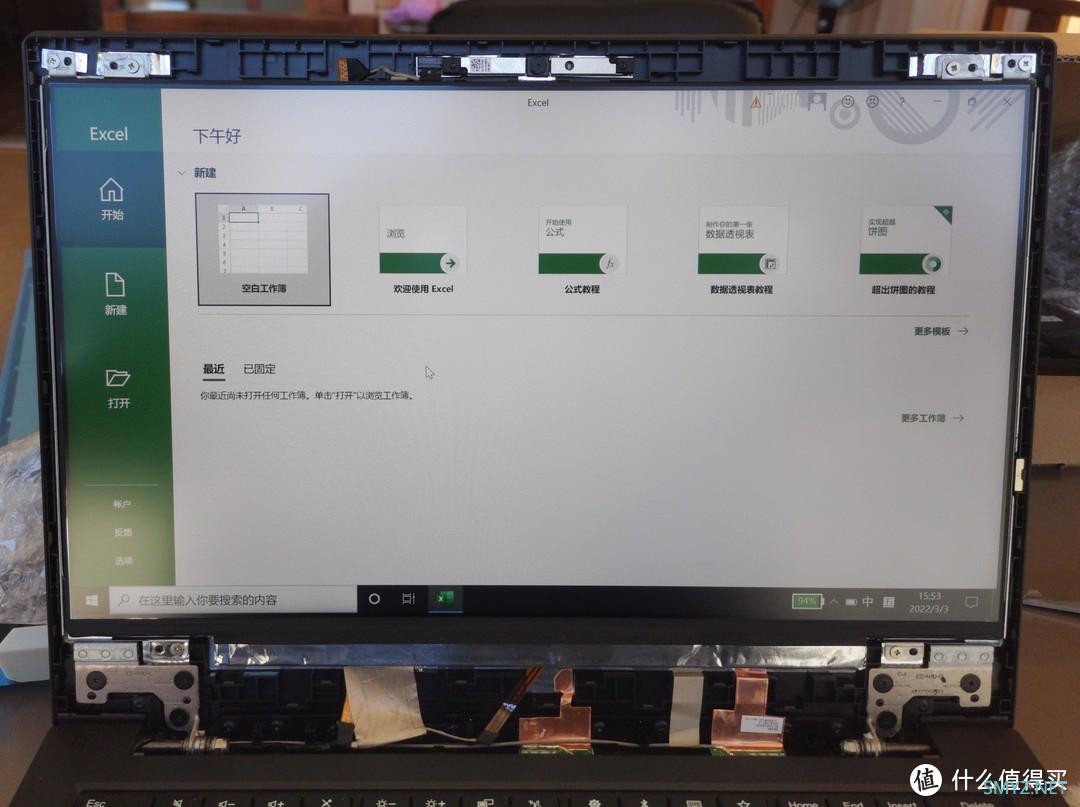

清晰度和可视角提升一个档次。

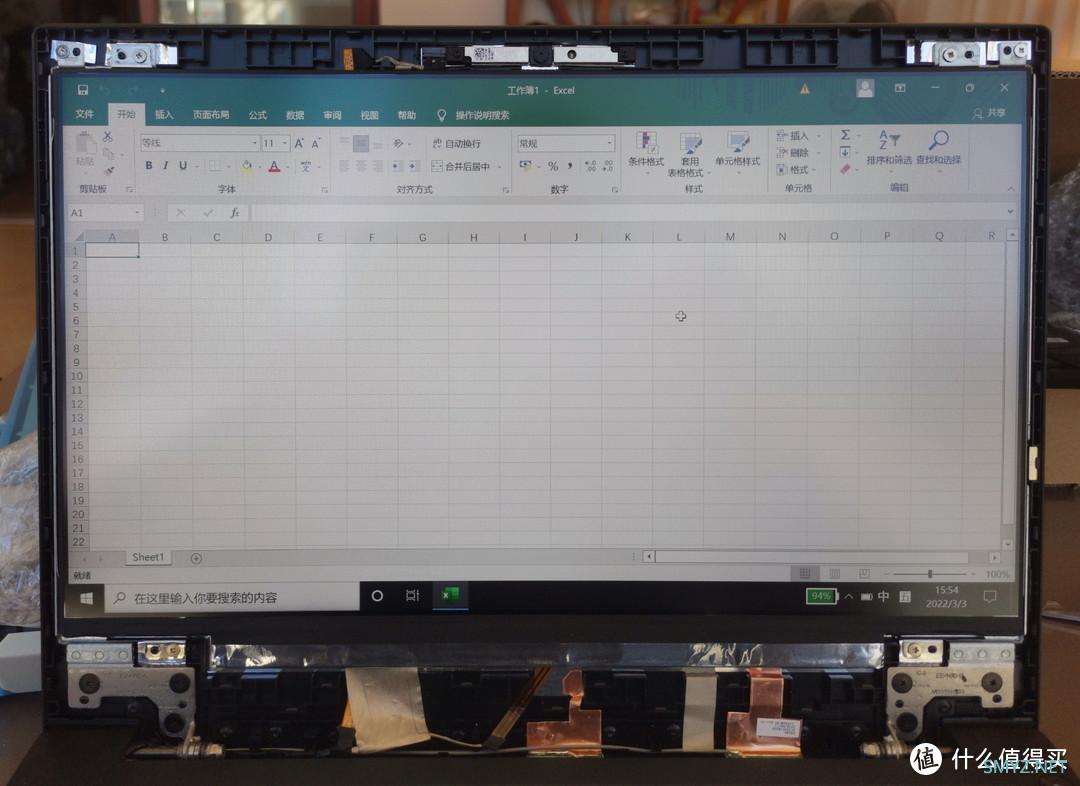

文档编辑界面，清爽细腻。
高色域的屏果然不是盖的！
丐版可以华丽转身了！
换新屏价380元，用换下来的TN屏，可抵120元，除去15元邮寄费，只需275元即可搞定！如果可接受瑕疵，用带亮点的A-屏，还可再省100元。
