无线领夹式麦克风在近两年随着短视频的火爆而销量快速增长，便携的小巧体积，便捷的使用方式，受到了视频创作UP主以及普通记录生活的人们喜爱。加之疫情影响，网课直播增加，对麦克风销量增长再次起到了推动作用。基于市场需求增加，知名电竞外设品牌雷蛇在近期也推出了无线领夹麦克风产品——魔音海妖BT版，在外观上整体体积极为小巧，重量也仅为16.4g，并且抛弃了传统接收器，直接采用蓝牙连接的方式传输音频。配置上搭载了全向型麦克风，支持噪音抑制调节，兼容多平台使用。
我爱音频网此前还拆解过雷蛇战锤狂鲨真无线X 入耳式耳机、雷蛇 战锤狂鲨 TWS真无线游戏耳机、雷蛇 OPUS寂星鲨X 头戴式降噪蓝牙耳机，下面来看看这款麦克风的详细拆解报告吧~
一、雷蛇魔音海妖BT版麦克风开箱

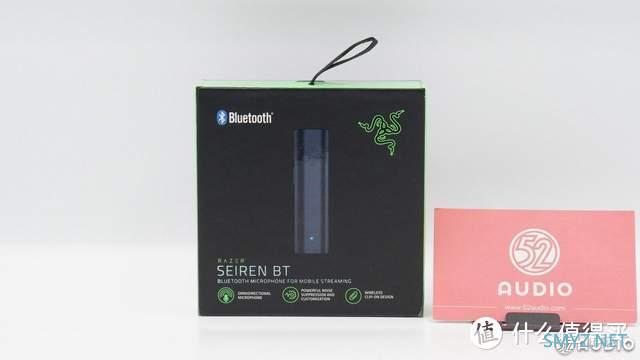

雷蛇魔音海妖BT版麦克风在外包装上延续了雷蛇的经典黑绿配色。包装盒正面展示有产品正面外观渲染图，雷蛇标志、蓝牙标识，产品名称和全向型麦克风，噪音抑制调节，无线连接的功能特点。

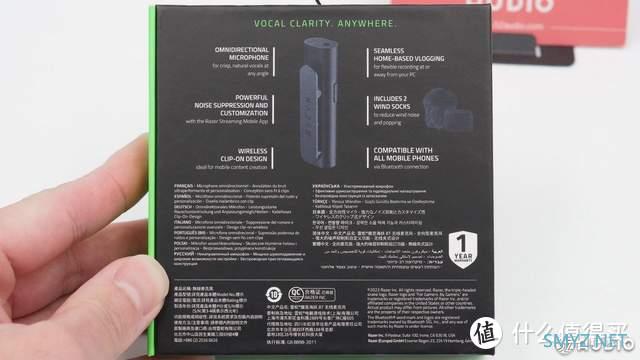

包装盒背面展示了麦克风的背部外观，并详细介绍了产品的特点：全向麦克风，强大的噪声抑制和自定义功能，无线夹式设计，更加灵活的Vlog录制，两种防风帽套，蓝牙连接兼容所有手机等。
包装盒侧边介绍有内部产品信息；产品使用要求：具有蓝牙音频功能的设备；Razer应用程序要求：iOS 13/Android 8.1以上具有蓝牙连接功能的设备。

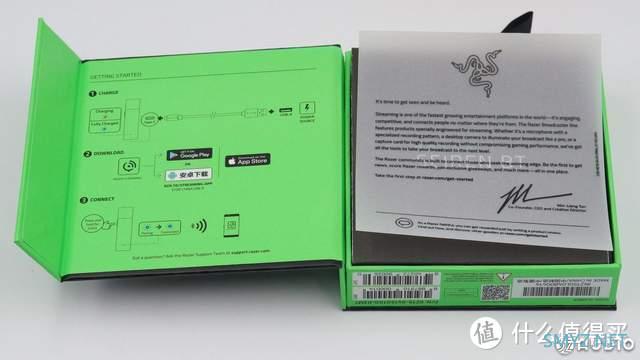

包装盒盖内侧印有使用操作说明。
包装盒内配件包括两种防喷罩和编织充电线。

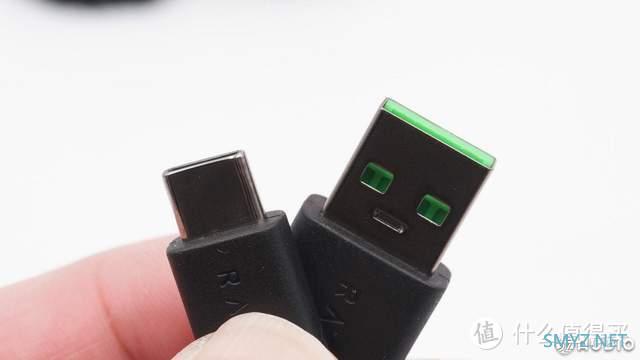

充电线采用了USB-A to Type-C接口，接口处雕刻有“RAZER”品牌LOGO。

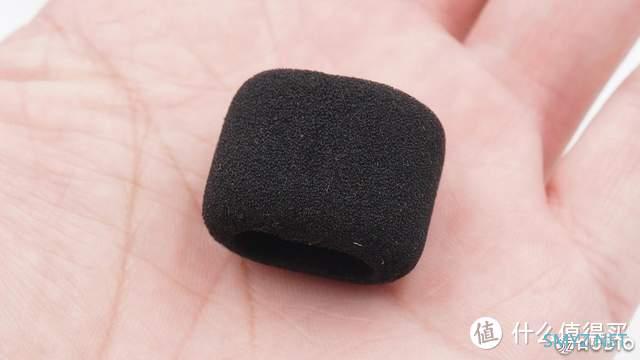

适合室内场景使用的海绵防喷罩。

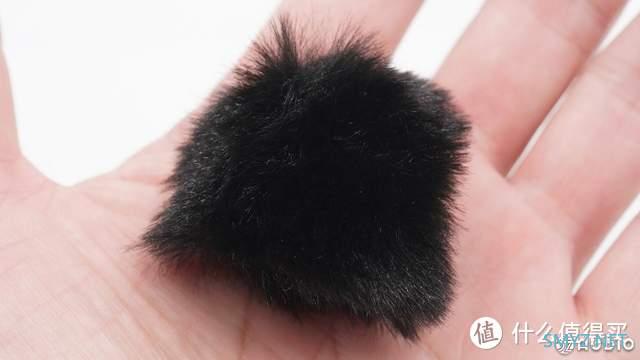

适合户外场景使用的风毛套，两种防喷套根据使用场景更换，用以减少风噪声和爆裂声。
雷蛇魔音海妖BT版麦克风外观一览，上1/3部分是塑料材质，余下部分是金属材质，长条形设计，整体外观小巧精致。

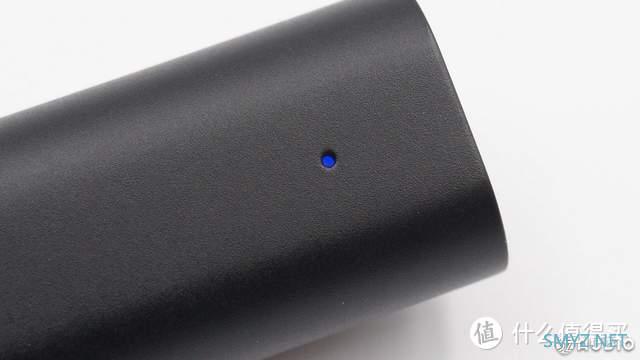

正面下方设置有一颗指示灯，用于反馈麦克风的工作状态。
麦克风侧边有一颗多功能按键，用于电源开关、蓝牙配对等控制。

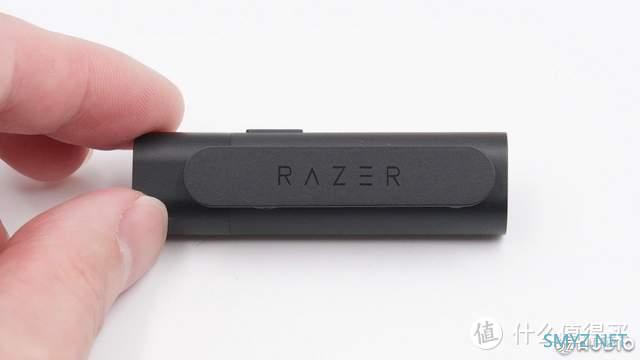

麦克风背面设计有领夹，便于使用固定。领夹上雕刻有“RAZER”品牌LOGO。

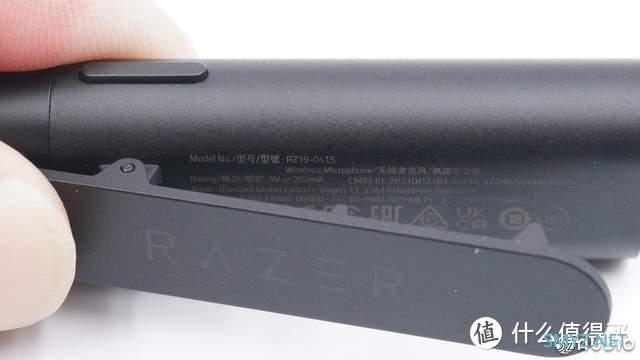

麦克风背部丝印有部分产品参数信息和各种认证标志。
麦克风顶部是收音孔，同时还设置有3.5mm音频接口。

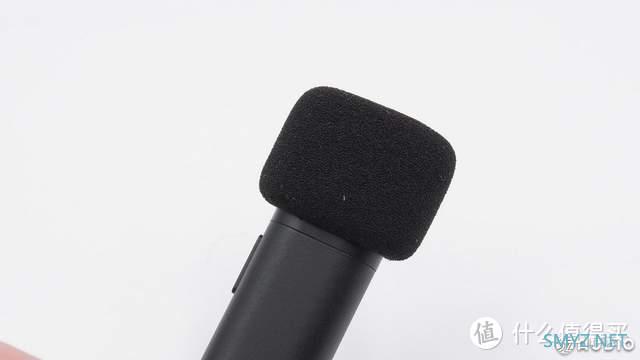

雷蛇魔音海妖BT版麦克风佩戴海绵防喷罩展示。
雷蛇魔音海妖BT版麦克风佩戴风毛套展示。

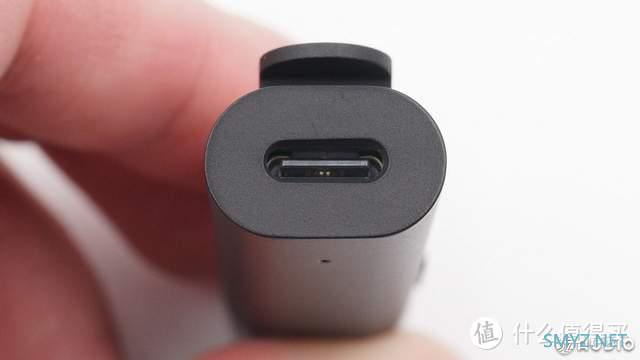

麦克风底部设置Type-C充电接口。
我爱音频网采用CHARGERLAB POWER-Z KM002C对雷蛇魔音海妖BT版麦克风进行有线充电测试，充电电压约为5.24V，充电电流约为0.17A，充电功率约为0.90W。
二、雷蛇魔音海妖BT版麦克风拆解

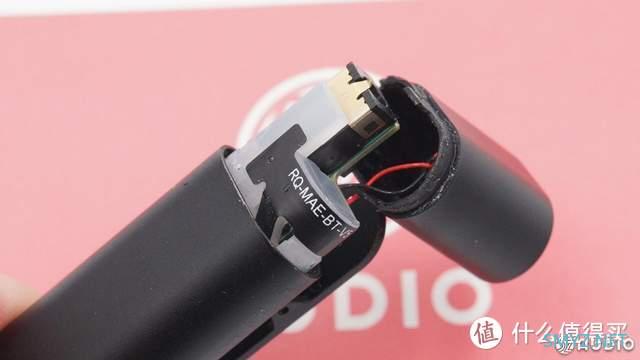

进入拆解部分，从麦克风合模线撬开腔体。
腔体内部组件通过透明塑料件固定。
卸掉功能按键键帽。
盖板内侧麦克风通过黑色胶水密封，降低干扰提升收音性能。

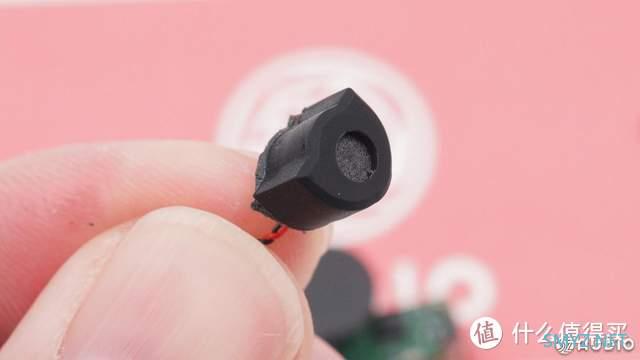

取出麦克风收音头，咪头外部套有橡胶罩提升收音效果。
雷蛇魔音海妖BT版麦克风全向型收音头特写，为驻极体麦克风单元。

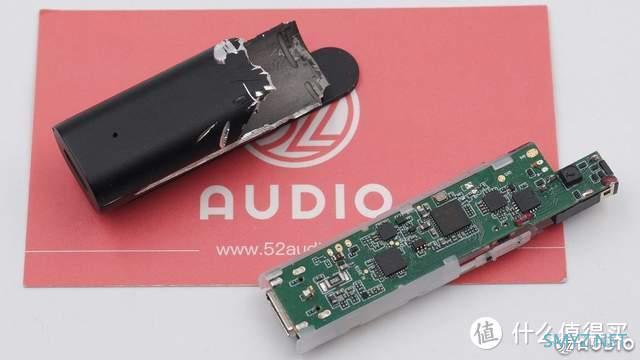

切割开金属外壳，取出腔体内部组件。

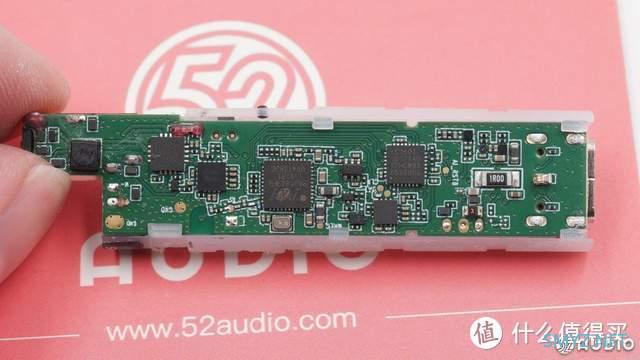

塑料件一侧固定主板单元。
塑料件“腹部”固定电池单元，起到很好的保护作用。
取掉主板和电池，塑料框架特写。

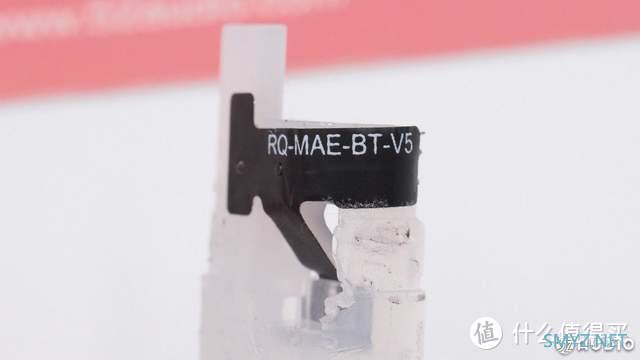

框架上的蓝牙天线贴片特写。
蓝牙天线与主板连接的金属触点特写。

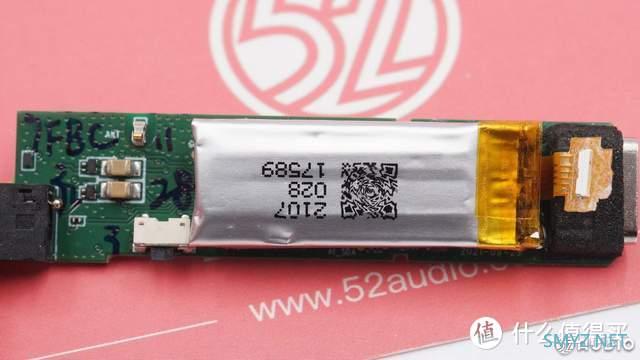

电池通过胶水固定在主板背部，与主板之间设置有海绵垫防护。
电池通过导线焊接与主板连接，LED指示灯通过排线和ZIF连接器连接到主板。
主板上Type-C充电母座设置有海绵包裹，起到防尘防水的作用。
指示灯排线特写，用于反馈麦克风工作状态。

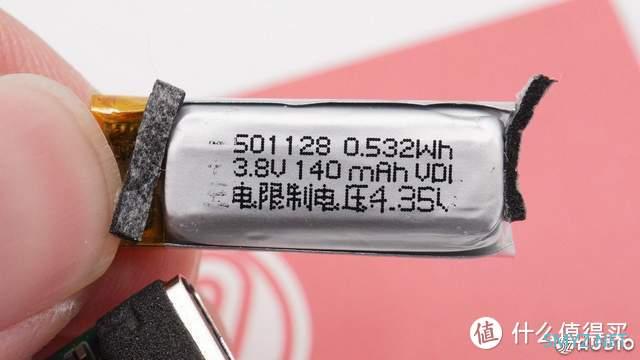

麦克风内部锂离子电池型号：501128，额定电压：3.8V，充电限制电压：4.35V，容量：140mAh/0.532Wh，来自VDL紫建电子。

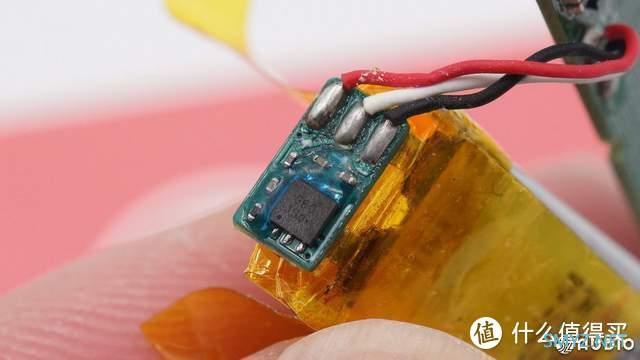

电池电路保护板特写，设置有一体化锂电保护IC，用于电池的过充、过放、过流等保护功能，保护板上还有一颗热敏电阻用于检测电池温度。

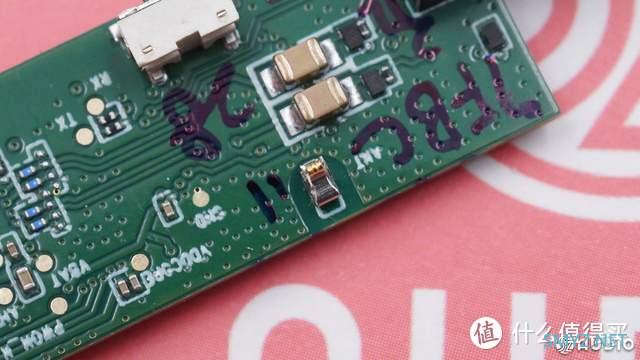

充电接口底部位置设置有TVS和自恢复保险丝，用于充电盒输入保护功能。
用于连接蓝牙天线的金属弹片连接器。
单颗功能按键特写，支持多种功能控制。
3.5mm音频母座特写，用于麦克风录音监听功能。
用于连接金属外壳接地的金属弹片。

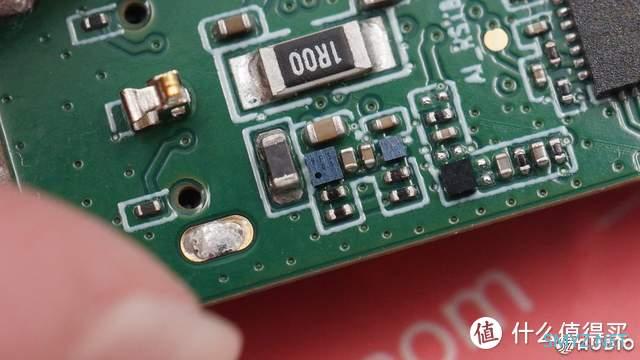

电池导线焊接点位置还设置有一颗自恢复保险丝。
丝印9F501的IC。

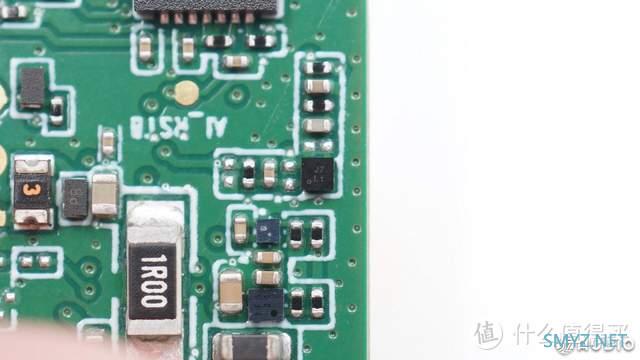

丝印J7Lt的IC。

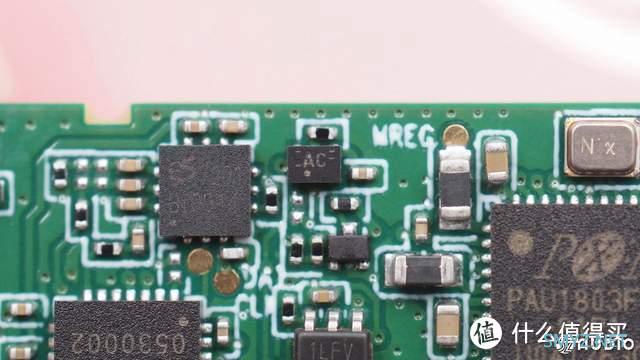

丝印AC的IC。

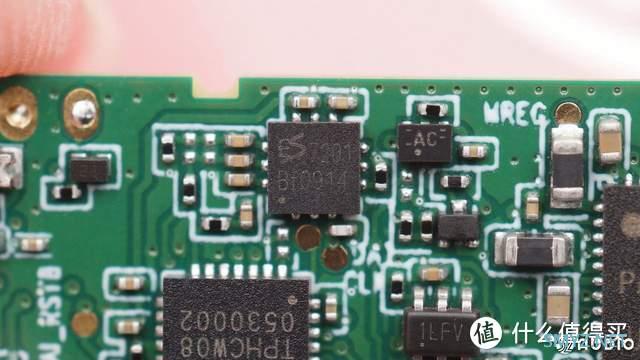

Everest顺芯ES7201高性能 PDM 立体声音频 ADC，拥有高性能先进的 delta sigma 音频 ADC，90dB动态范围，26dB PGA，支持-85dB THD+N，低噪声PGA，8至96kHz采样频率，低功耗的特征，可应用于麦克风阵列，音响，数字电视，音频接口，音频接收器等设备。

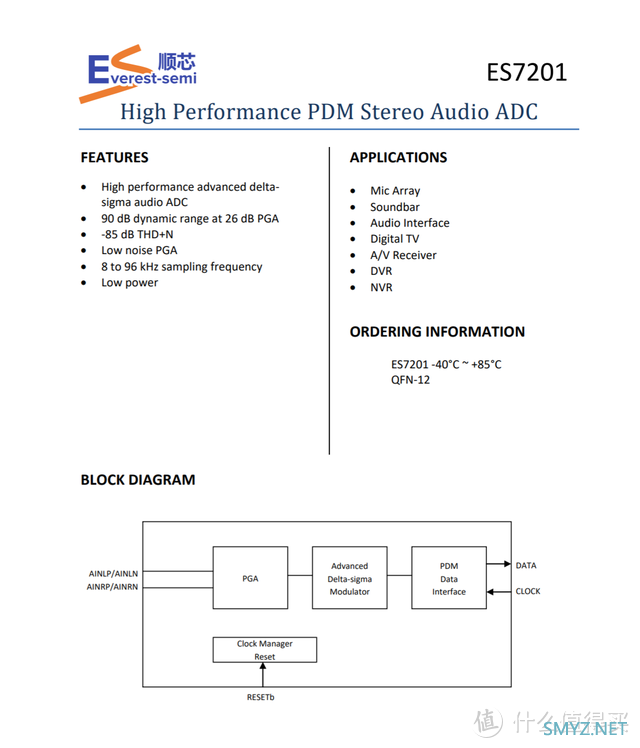

Everest顺芯ES7201详细资料图。

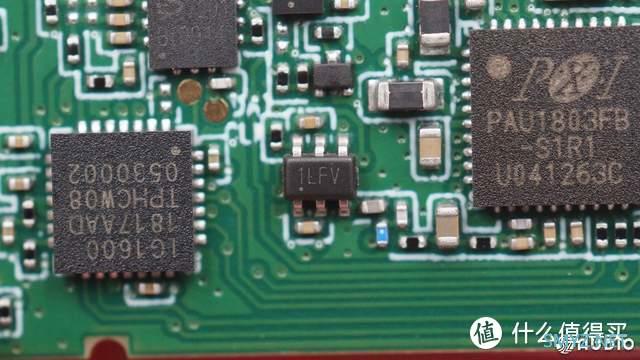

丝印1LFV的IC。
丝印P8908耳机放大器，来自DIODES，型号为PAM8908，是一颗无输出电容立体声放大器，内置电荷泵，外围器件精简，无需外置电容隔直，用于3.5mm音频接口输出。

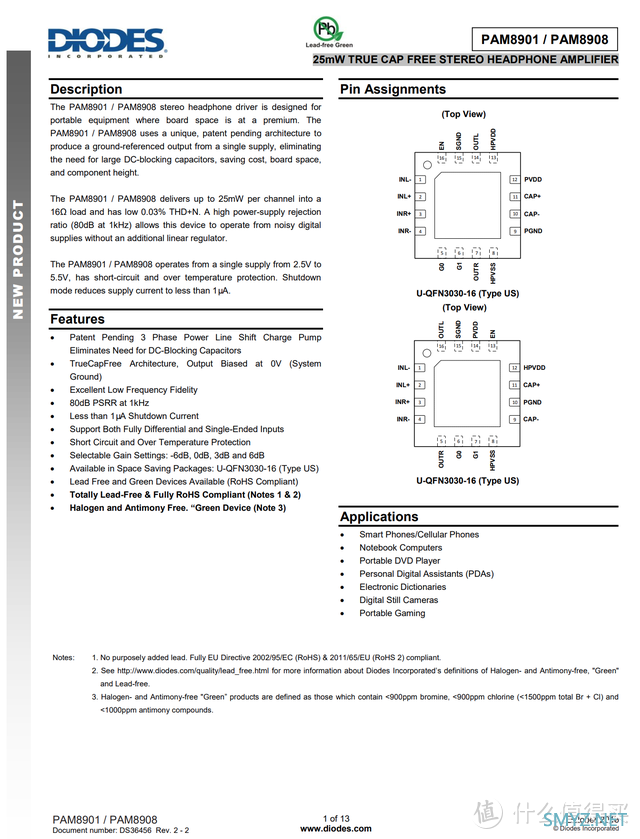

DIODES PAM8908 详细资料。
丝印227 TI 541的IC。

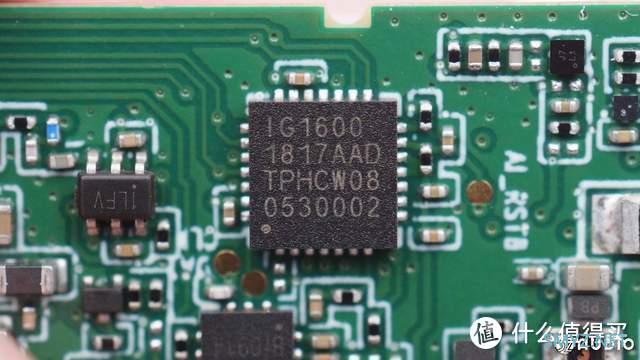

丝印IG1600的IC。
PXI原相PAU1803FB蓝牙音频SoC，PAU1800系列拥有多个型号，支持蓝牙5.2双模，内置2个CPU和2个DSP处理器，集成立体声音频编解码器、电池充电器，以及内存和主机接口外围设备等，部分型号还集成了低功耗数字有源噪声消除（ANC）技术。
PXI原相PAU1800系列详细资料图。

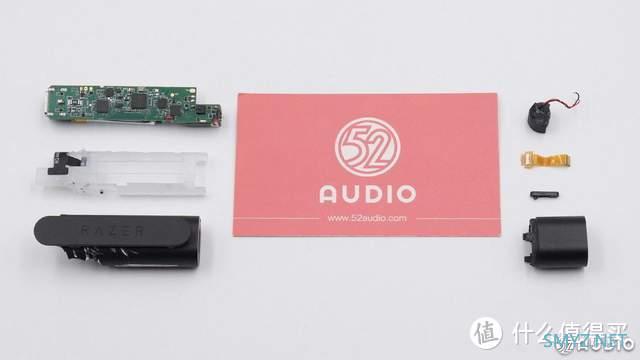

Razer雷蛇魔音海妖BT版麦克风拆解全家福。
三、我爱音频网总结
雷蛇魔音海妖BT版麦克风在外观上拥有着小巧精致的简约设计，轻盈机身佩戴使用避免了衣领下坠的尴尬局面。采用蓝牙的无线连接方式，使用方便快捷，兼容性好，能够搭配日常手机、平板、笔记本电脑等移动设备使用。
内部配置方面，魔音海妖BT版麦克风内置140mAh锂电池，设置有一体化锂电保护IC；搭载原相PAU1803FB蓝牙音频SoC，支持蓝牙5.2，集成立体声音频编解码器、电池充电器，以及内存和主机接口外围设备；顺芯ES7201高性能PDM立体声音频ADC，用于将麦克风采集的模拟信号转换为数字信号传输；以及DIODES PAM8908立体声耳机放大器等。
