国庆放假回来，同学拿来一个充电宝让我修一下，说是返校时着急坐火车，随手在街边的店铺买了一块 10000mAh 的移动电源，花了 79 块。结果充他的华为平板正常，插上小米 11 只充一会儿就会自动停止充电。下面就来研究一下。
打开 PandoraBox

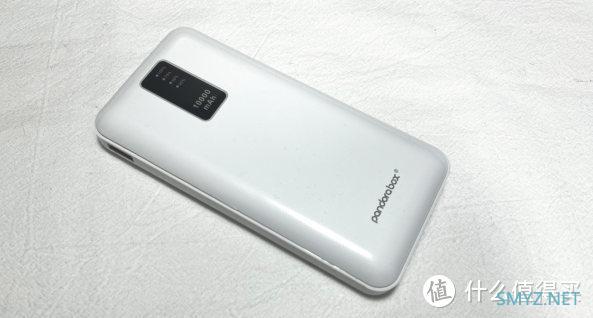

于是我拿来一看，一股廉价气息扑面而来。这个移动电源竟然还是有牌子的，Pandorabox，真害怕是个潘多拉魔盒，打开里面是沙子。

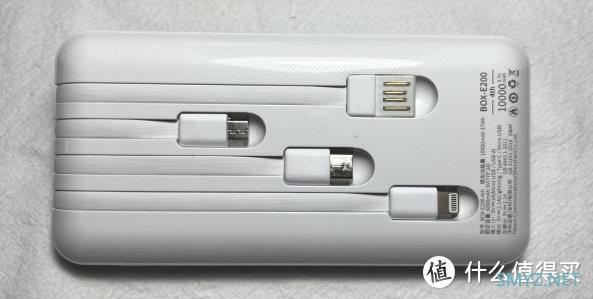

这个潘多拉移动电源自带一根 USB 输入线和 Type-C/Lighting/microUSB 充电输出线，侧边还有一枚按键，一个 USB 输出口和一个 microUSB 输入口。
背面底部印着参数和型号，输入输出最大都是 5V2A，电池容量 10000mAh，输出电流 2A，按 80%的效率算，换算过来的额定容量是 100003.7/580%=6000mAh，没想到还是老牌电池厂商沣标公司的产品。

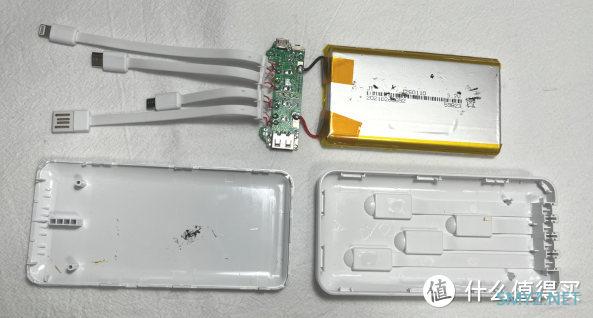

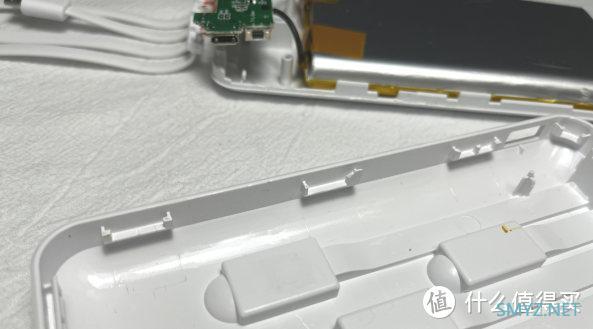

塑料外壳采用的塑料材质又脆又紧，花了点功夫撬开外壳，卡扣全废了。

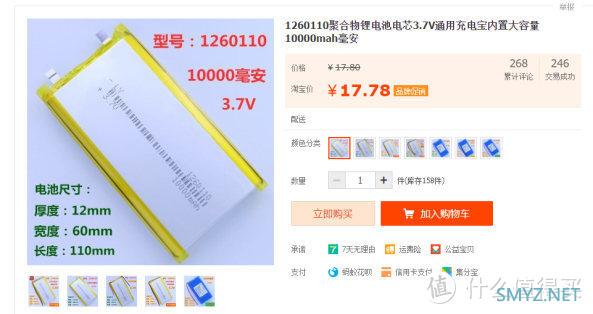

聚合物锂电池没有牌子，型号 1260110，生产日期 2021 年，淘宝上搜了下 18 块包邮。

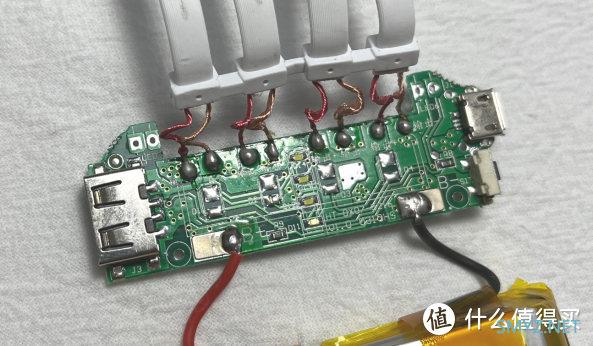

主板正面有四颗指示电量的 LED，有一些空焊盘没焊接元件，四根输入输出线各自只有正负极，所以看到这种自带各种线的移动电源都别买，是不可能支持快充的。

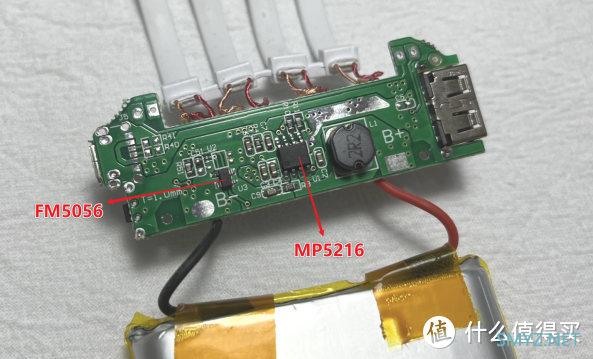

主板正面有两颗芯片和一些简单的外围元件，大的那颗是 MP5216 移动电源管理芯片，一款专为移动电源设计的单芯片解决方案 IC，集成了开关充电管理模块、LED 电量显示模块、同步升压放电管理模块。小的那颗 FM5056 是锂电池保护 IC ，具有过充，过放，过流，短路等所有的电池所需保护功能。
经过测试发现，用自带的 MicroUSB 和 Lighting 数据线充电都没有问题，无论是用自带的 Type-C 还是用 USB 口+数据线给小米 11 充电，只会在插上手机时电量指示灯亮一下，然后就熄灭了，应该是没有识别到设备，一会移动电源自动关断输出。同样是 Type-C 接口的华为平板则充电正常，应该是小米手机的设计问题，导致双方不兼容，没法握手充电。
这个移动电源虽然廉价，物料成本不到 30 元，该有的功能还是有的；充放电功率 10W，也没有虚标；自带常见手机充电线，很方便，对于不懂数码的小白还是蛮有吸引力的。
升级快充

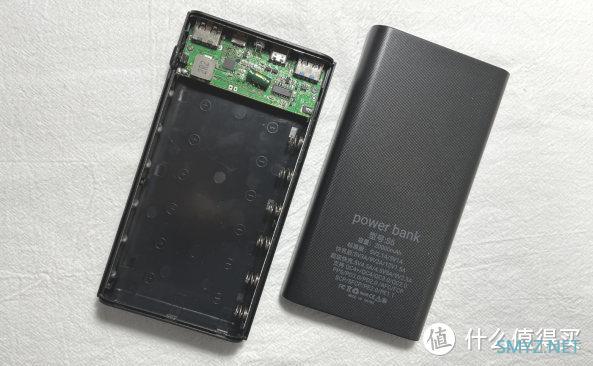

这么一块崭新的锂电池电芯扔了怪可惜的，于是打算买一个充电宝主板，把这个 10000mAh 的电芯用起来，顺便升级个快充，也能挽回点损失。单独的双向 18W PD+QC3.0 快充主板只要 16 块钱，但是需要在现有的外壳上打孔固定，加上我挺讨厌原来充电宝自带的四根数据线，于花了 30 多元购买了快充主板+外壳的套件。
选择的是 6 节 18650 电池，双向 18W 快充的版本，装一块 1260110 锂电池绰绰有余。

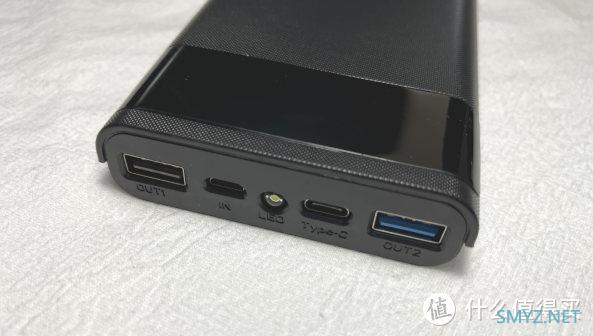

有两个 USB 输出接口，蓝色的支持 18W QC 快充，一个 microUSB 输入接口，一个支持 PD 快充的 Type-C 接口。正中间有一个照明 LED，还支持数字电量显示。

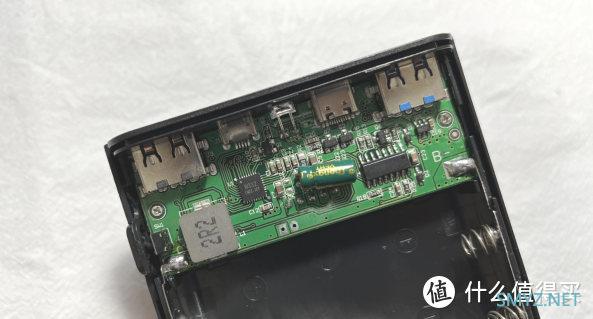

采用的是英集芯的 W332 移动电源 SOC，可同时支持多个 USB 口，并且均支持多种快充协议，集成双向 PD 功能，且支持多种电压电池，涵盖市面上所有锂电池，最大充电电流 5A，最大支持 18W 输出，同时内置电量计功能，内置功率管，外围元件数量少，最大简化设计节省成本，芯片支持锂电池 NTC 温度检测，确保使用安全。

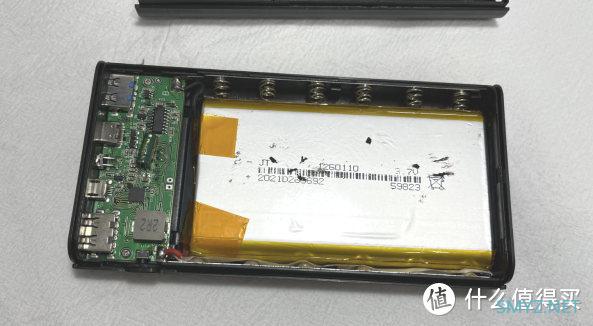

把拆下来的锂电池塞进去长宽刚刚好，厚度上够塞两块，这样就能有 2W 毫安时了。

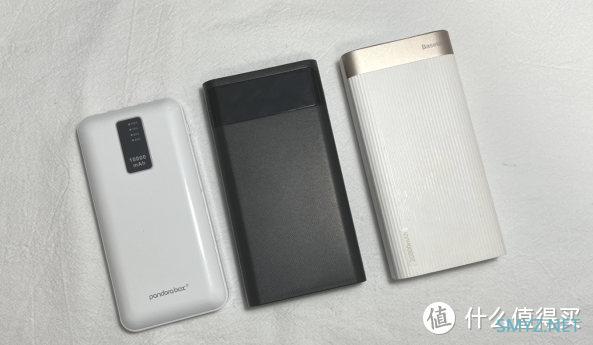

盖上盖子，升级完成，看上去比原来的高端多了。
充电测试

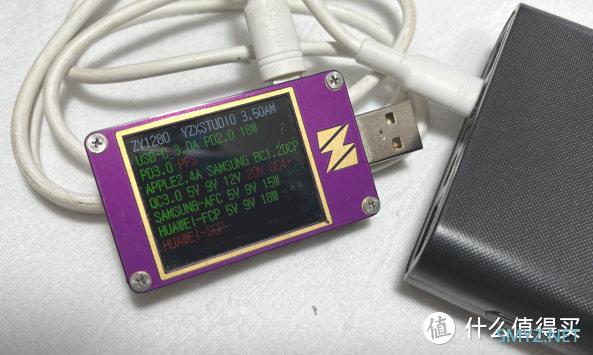

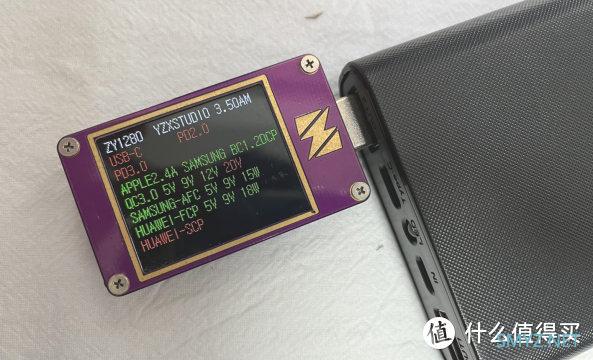

实测支持 QC3.0、PD3.0、FCP、AFC 等各种快充协议。

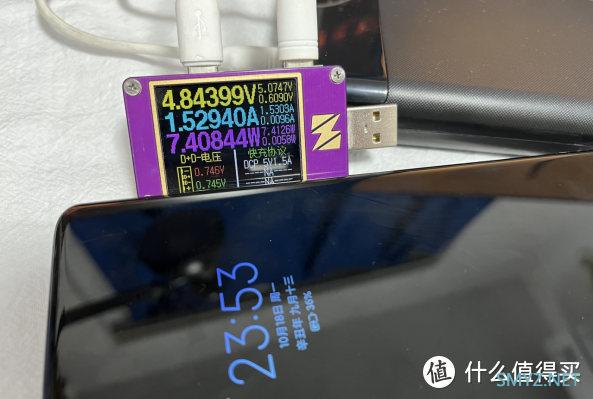

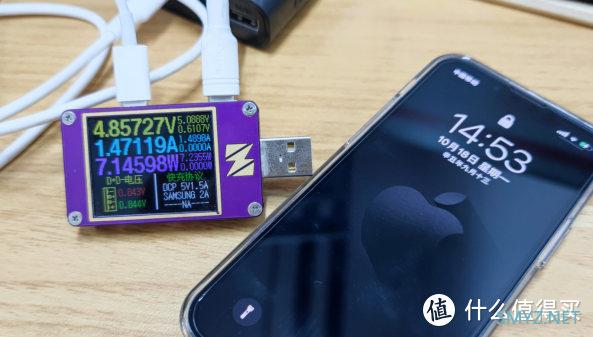

但是用 C 口给小米 11 或者 iPhone13 mini 充电都只有 5V1.5A 的水平，没能激活 PD 快充，不清楚是不是转接线的问题。

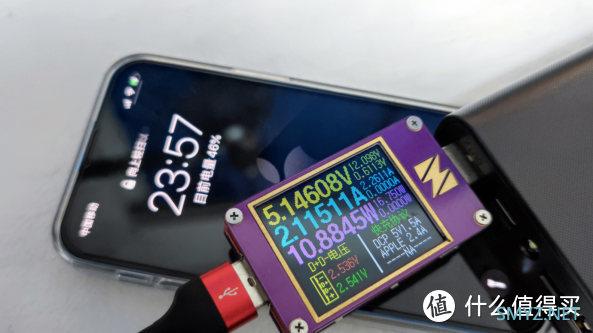

用 USB 口给 iPhone13 mini 充电激活了 Apple2.4A 快充协议。

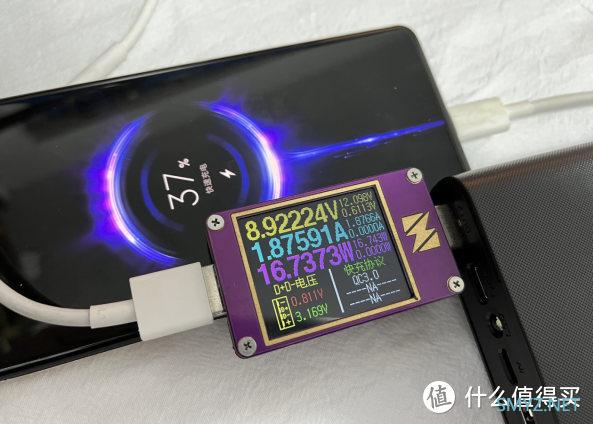

用 USB 口给小米 11 充电激活了 QC3.0 快充协议，达到了将近 17W 的功率。
小结
对于手头上有淘汰的旧移动电源，可以买个类似的快充主板套件，废物利用；或者你的充电宝不支持快充，也能用该套件升级一下。更多 DIY 作品欢迎点击头像进入个人主页查看~
