当手机名称后缀上出现S，相信大家都会觉得是升级版！可主板名称后缀上出现S呢？会代表着什么？相信很多小伙伴都知道，X570是目前AMD最好民用级的主板。但X570这款主板其实是在2019年发布，这样算下来已经发布快2年了。而隔壁家的intel，从Z490到Z590，再到即将发布的Z690，更新速度飞快。好在，今年的AMD也学聪明了一点，抱着“牙膏不挤，过期作废”的原则，带来了一个新主板——X570S。说实话，当初我第一次看到X570S这个型号的时候，还以为会有什么性能上的提升，如增加PCIe通道什么的。但实际情况是，X570S对比X570还做了“减法”，去掉了南桥上的散热风扇。那究竟X570S有什么不一样？我今天也来给大家一个开箱——新鲜出炉的微星MPG X570S EDGE MAX WIFI主板，一拆看看X570S有什么不一样。

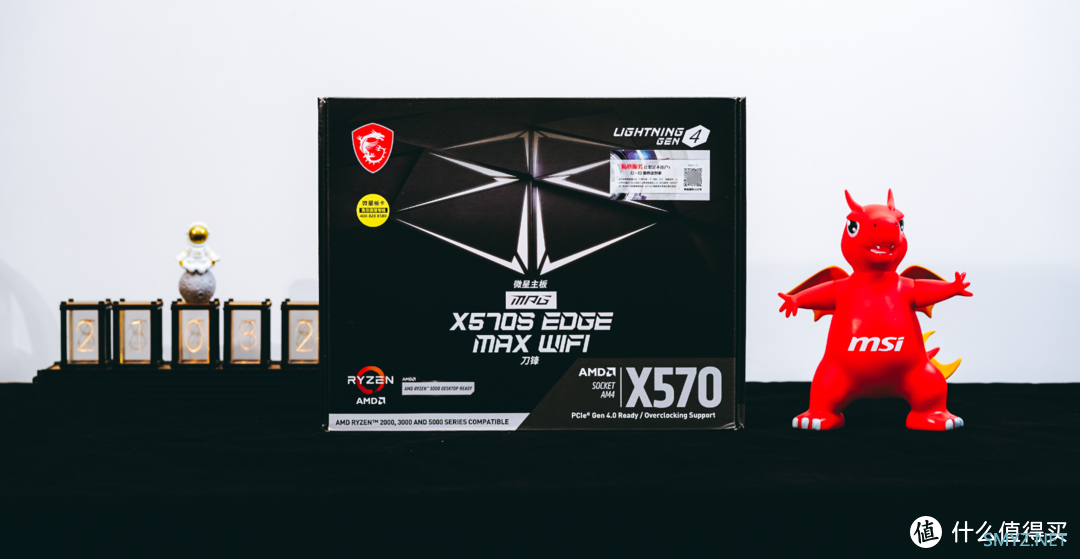

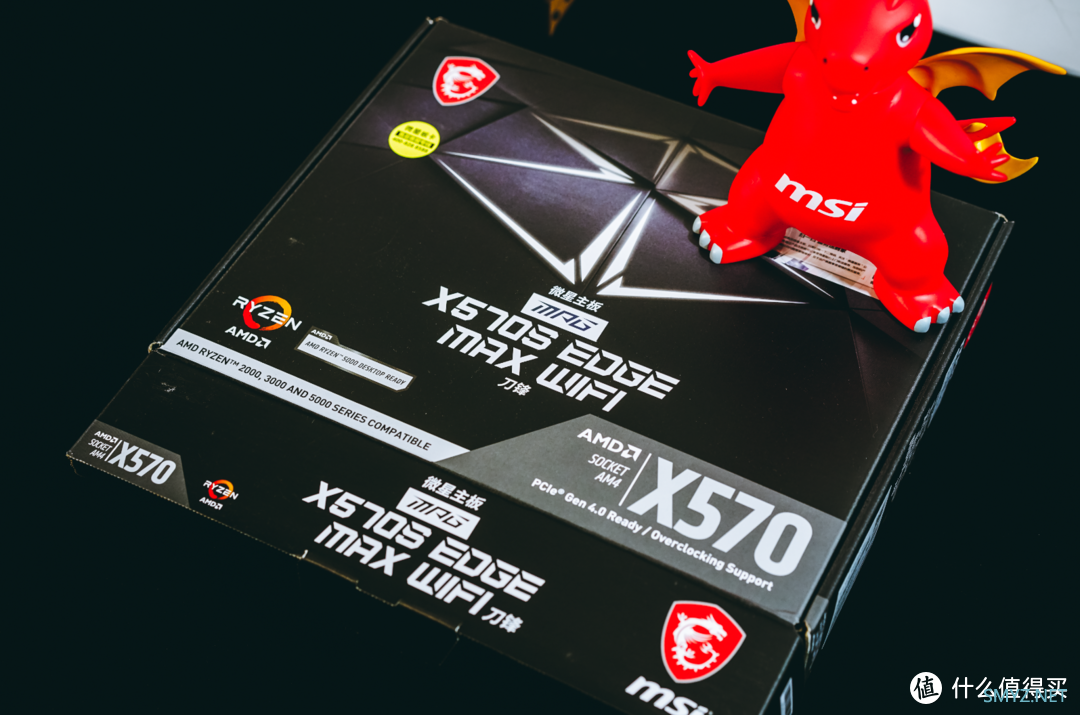

先看外包装，可以看到微星MPG X570S EDGE MAX WIFI主板的标识还是以X570为主，这其实也说明X570S与X570其实区别不大，所以这款主板也只是在名称上多加了一个“S”。

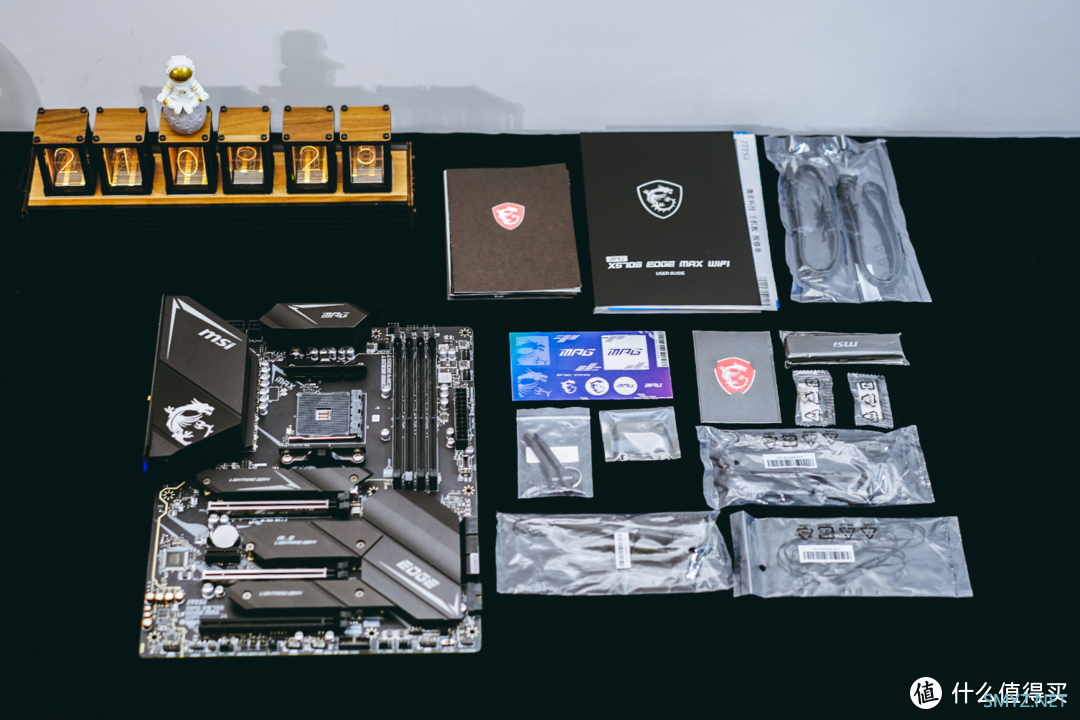

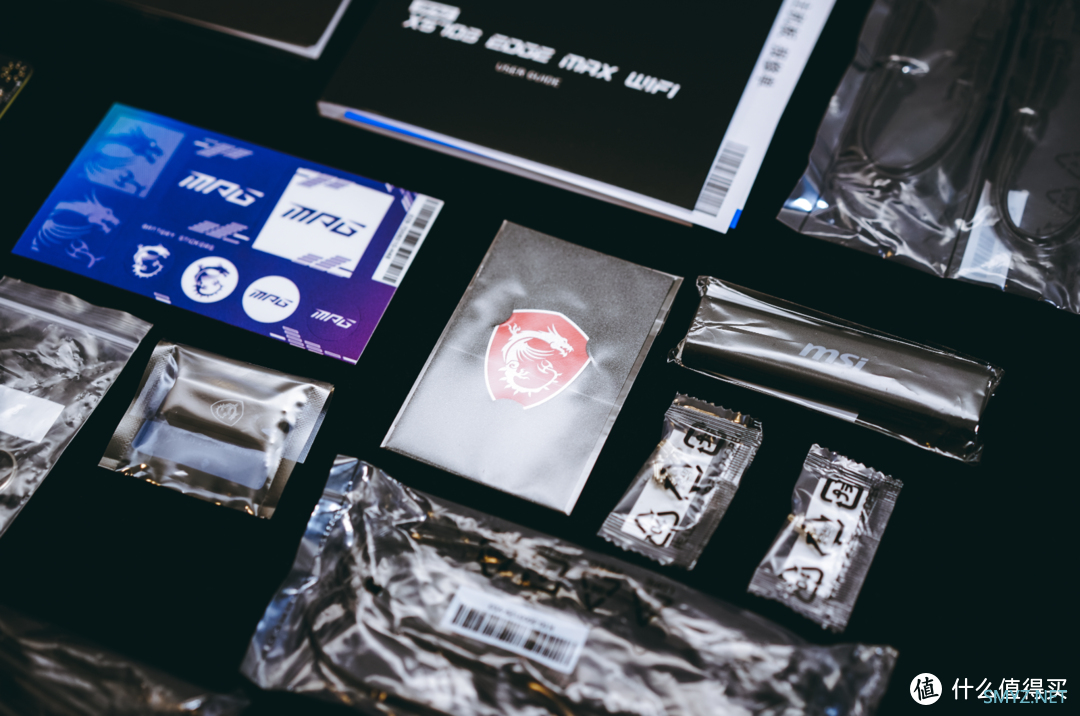

作为微星的中高端主板，配件可以用异常丰富来形容。不仅仅有SATA硬盘线、RGB灯光转换线、贴纸、WiFi天线等，还有贴纸（含龙盾标识）、U盘（驱动）、M.2固态固定螺丝、以及螺丝刀、小刷子。虽然这些小东西不是很值钱，但相信没有哪个用户会不喜欢。

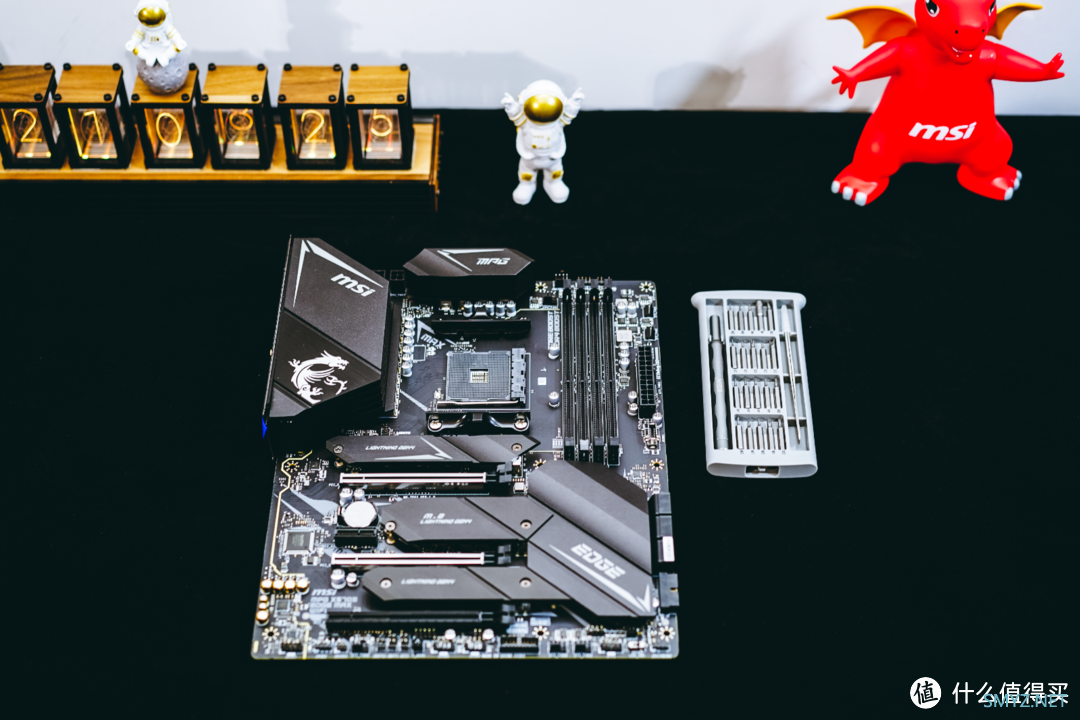

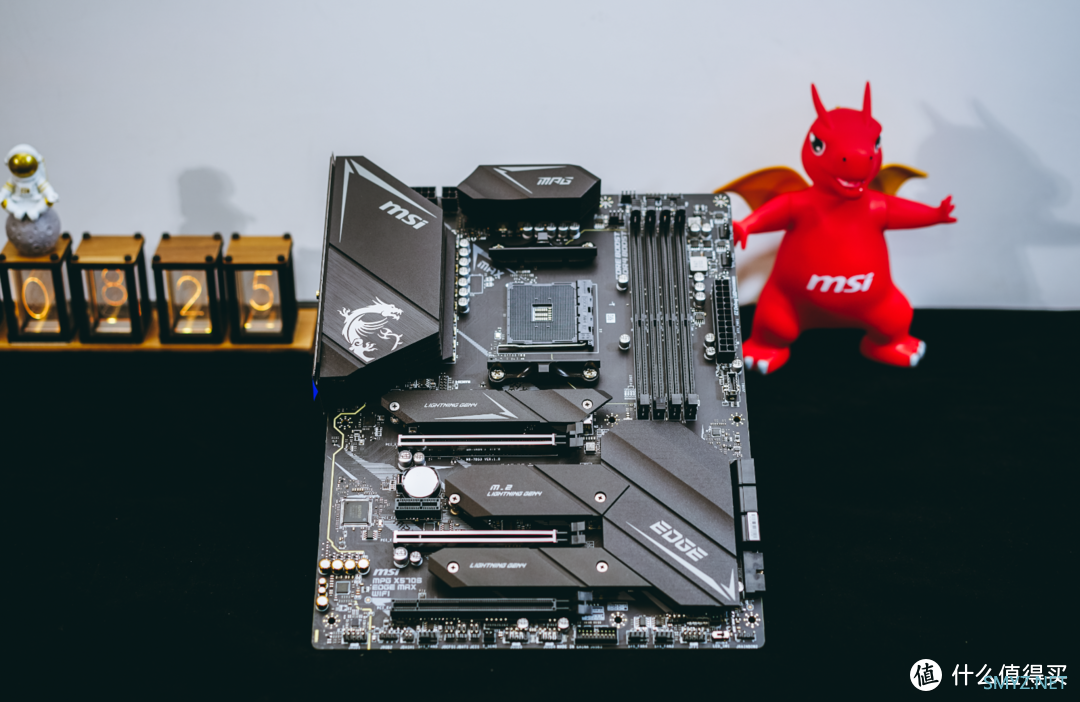

尺寸方面，微星MPG X570S EDGE MAX WIFI是标准ATX规格主板，也就是俗称的大板，具体尺寸为305mm*244mm。外观以黑+白为主色调，其中供电MOS管、M.2固态以及南桥位置都覆盖了厚厚的金属散热装甲；同时装甲上的标识也比较简约，分别是MSI、MPG、龙盾logo以及EDGE，整体的设计风格比较凌厉，颜值表现不错。

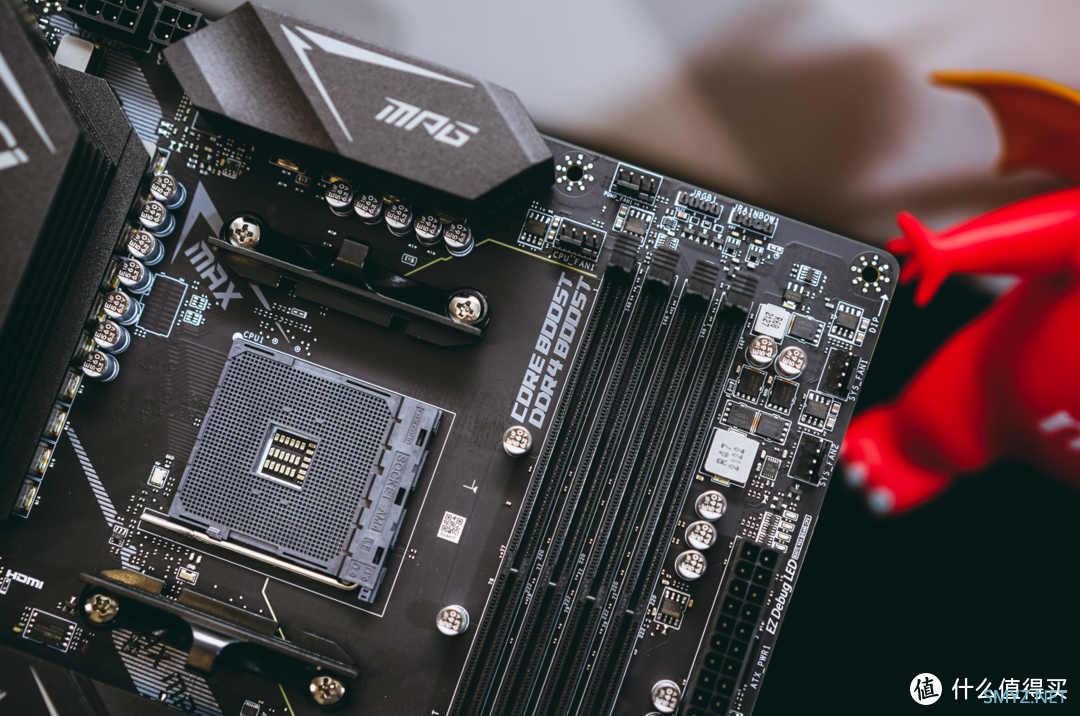

主板搭载了4条DIMM内存插槽，单条最大支持32GB，最高支持128GB，同时主板还支持DDR4 BOOST内存加速引擎，内存频率最高支持到5300MHz+（OC），而我之前用的某品牌X570的内存频率最大支持才3200MHz。

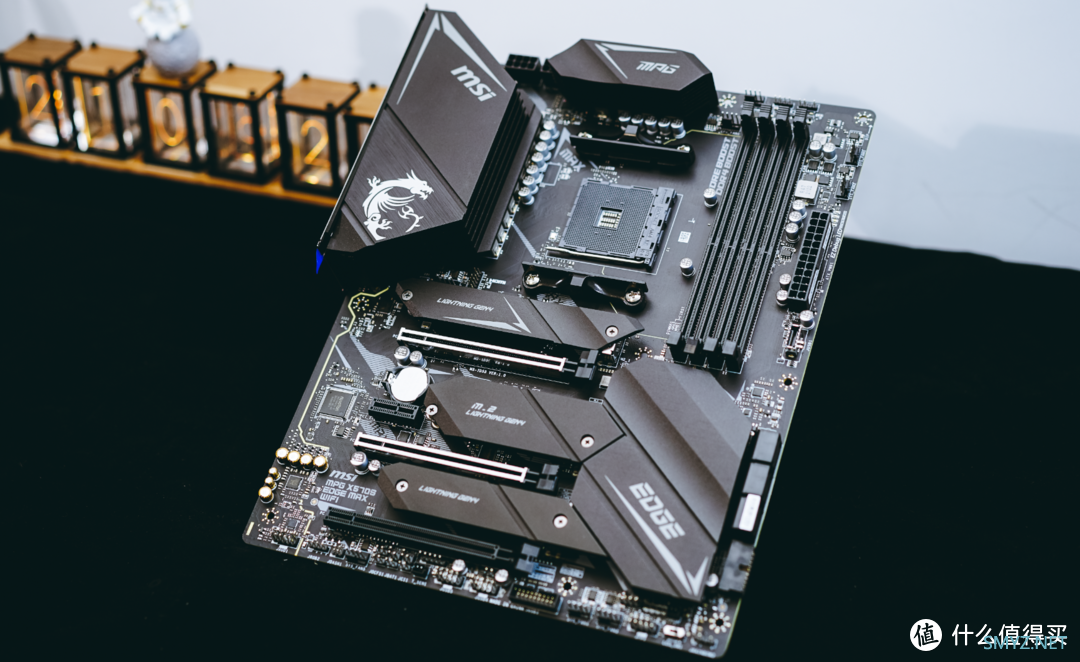

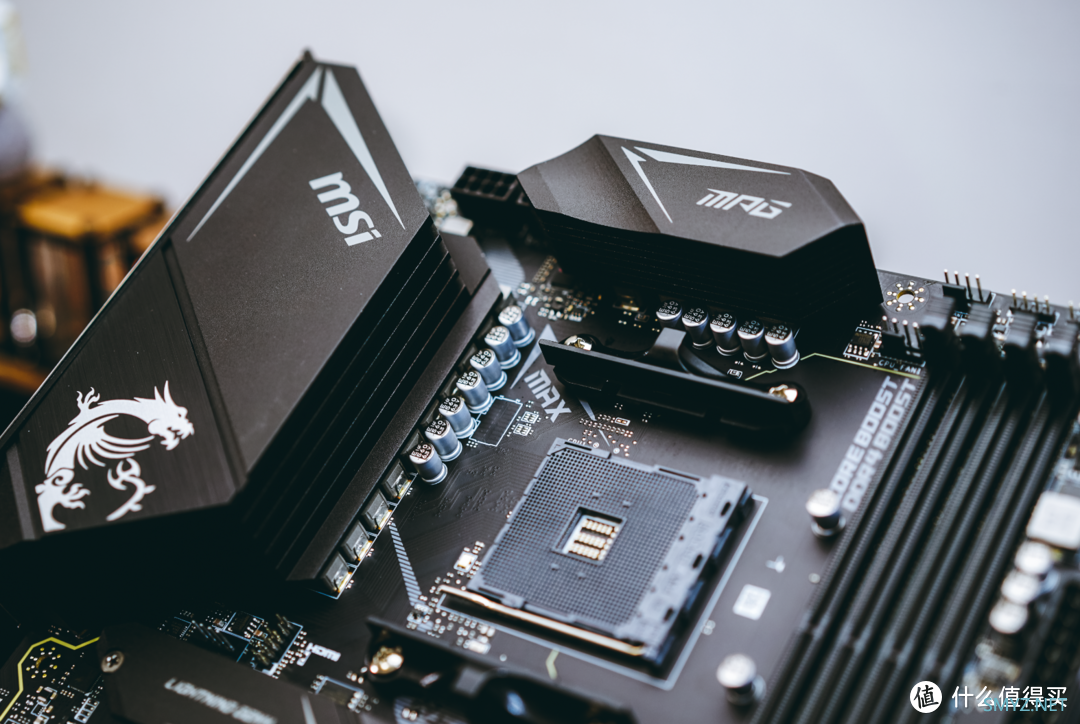

与微星绝大多数中高端主板一样，这块X570S对于CPU供电位置的散热也是诚意满满，采用了厚实的堆叠式金属散热鳍片，压住了MOS管，从而进一步降低CPU供电区域的温度，保证供电稳定，使得锐龙处理器的性能释放更彻底、火力全开更持久。

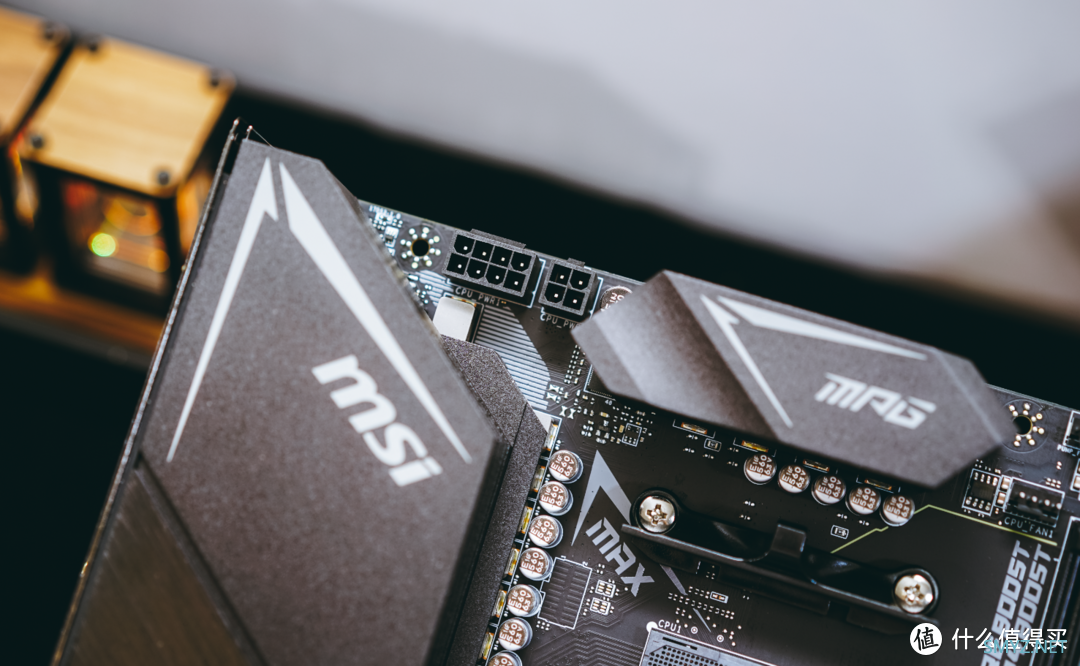

CPU供电接口为8+4pin设计。

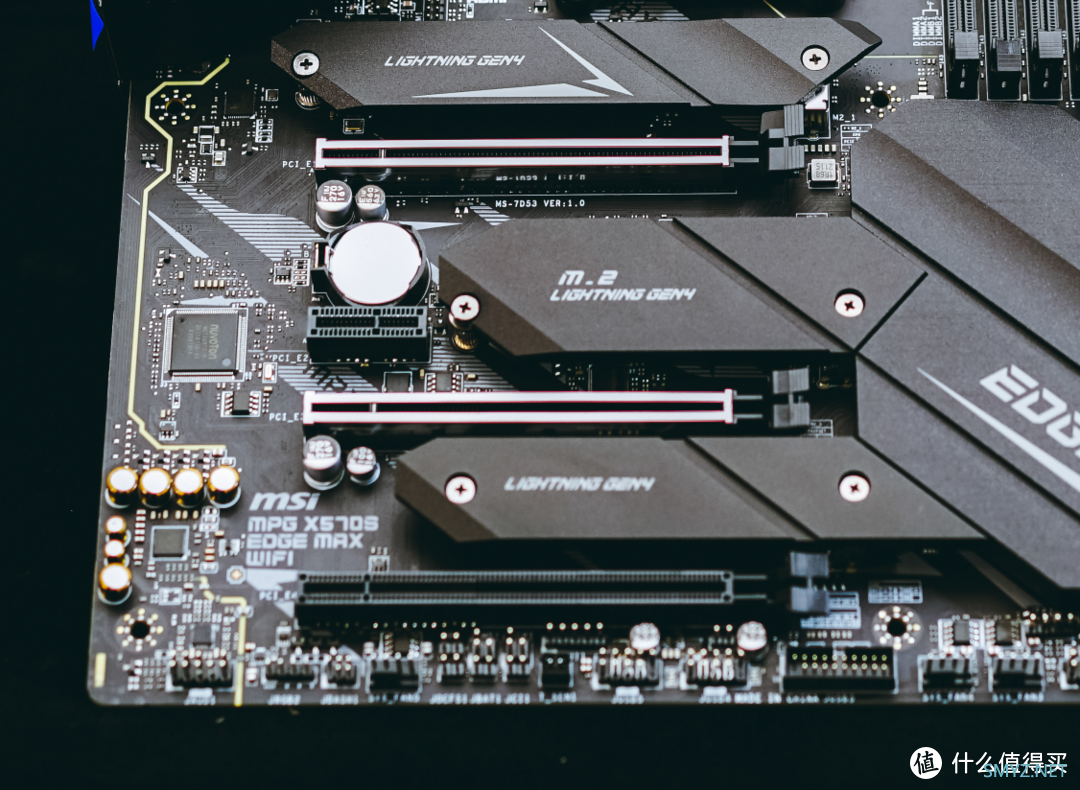

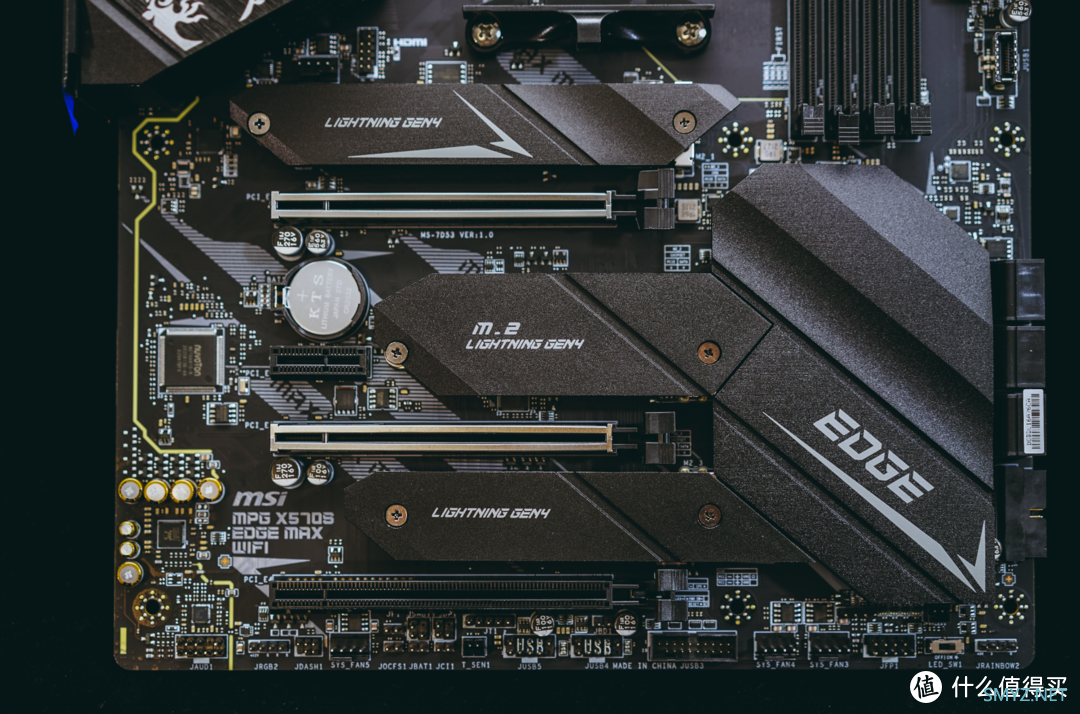

显卡插槽方面，微星MPG X570S EDGE MAX WIFI配备了3条PCI-Ex16显卡插槽，最上面一条的是支持PCIe Gen4协议，属于满血版的X16规格。而第二、第三则是x4规格。不过个人感觉玩显卡交火的小伙伴是越来越少了，难道是因为现在显卡性能都很不错？还是双卡交互也提升不明显。
至于M.2 SSD接口，该主板也是配备了3个，不仅全部支持PCIe Gen4协议，还都覆盖了金属散热装甲。不过尺寸方面，靠近CPU的M.2固态尺寸最大支持22110，而下面的最大支持2280。

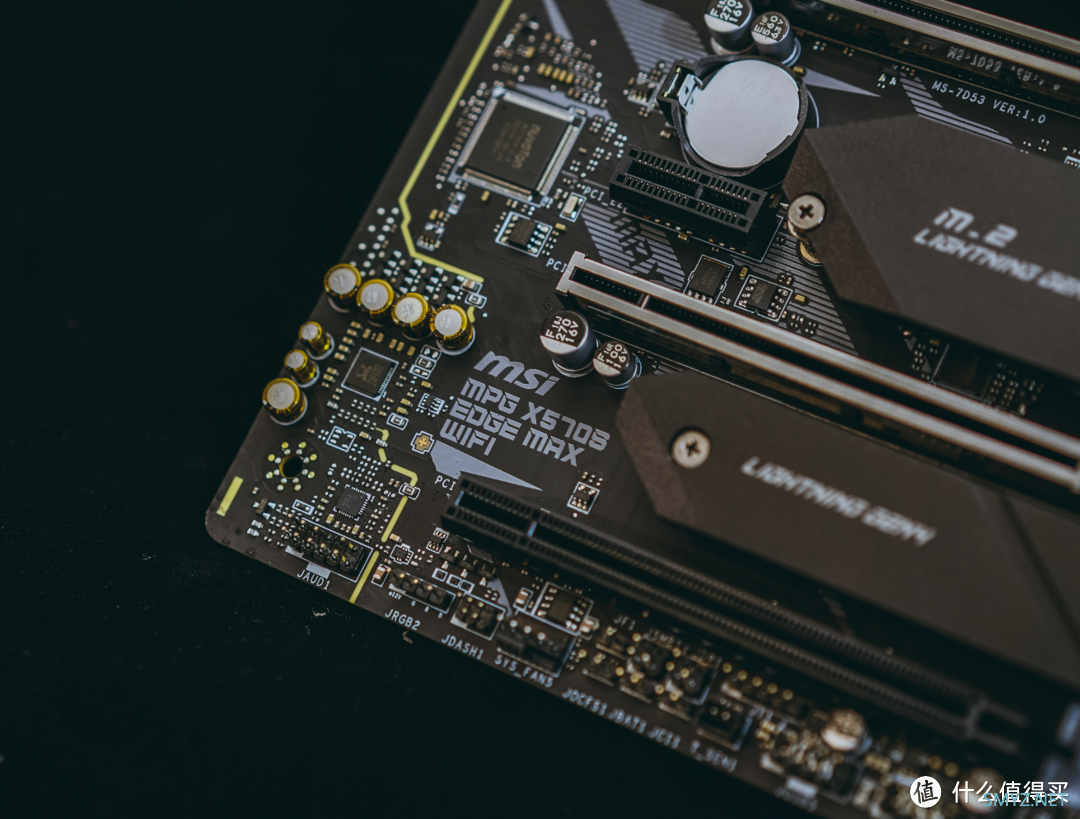

板载声卡为小螃蟹Realtek的旗舰集成声卡——ALC4080，支持32bit/384kHz解码，并且为了进一步滤波还设计了独立音频区域+电解电容的设计。

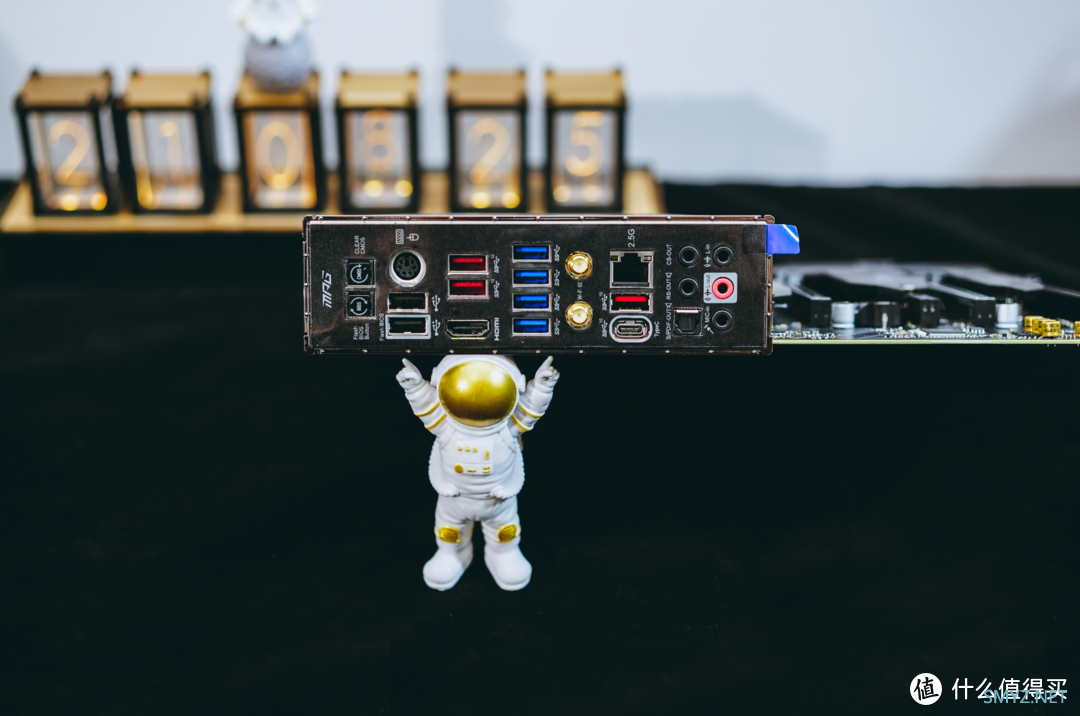

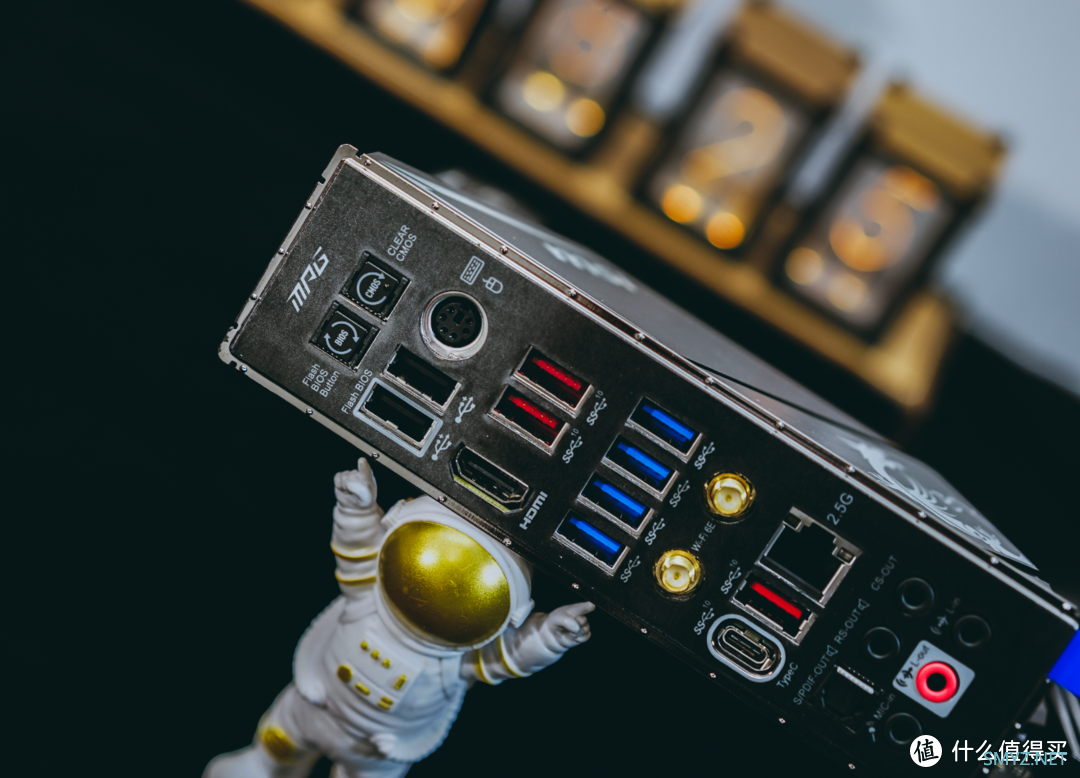

I/O接口方面，微星MPG X570S EDGE MAX WIFI完全可以用华丽来形容。从上到下依次是1个PS/2接口，2个USB 2.0 Type-A接口，3个USB 3.2 Gen2 Type-A接口，4个USB 3.2 Gen1 Type-A接口，1个HDMI 2.1接口，1组Wi-Fi 6E天线接口，1个2.5G的RJ45接口，1个USB3.2 Gen2 Type-C接口，以及一组支持7.1声道的高清音频接口。
最值得一提的是更新BIOS以及清空CMOS的按钮被放在了顶部！尤其是清空CMOS的按键，对于超频玩家作用极大。
然后就是喜闻乐见的拆解了。

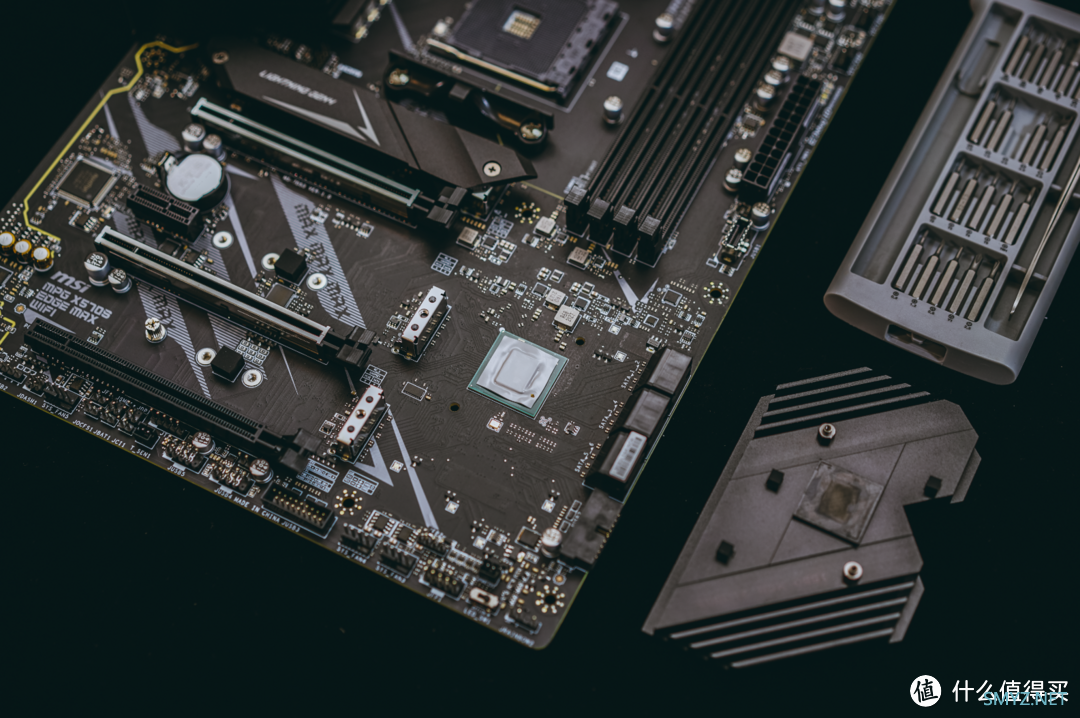

第一个目标就是X570S主板的芯片组。拆解难度不大，拧掉后背两颗螺丝即可。可以看到南桥芯片上还有一层导热硅胶垫。

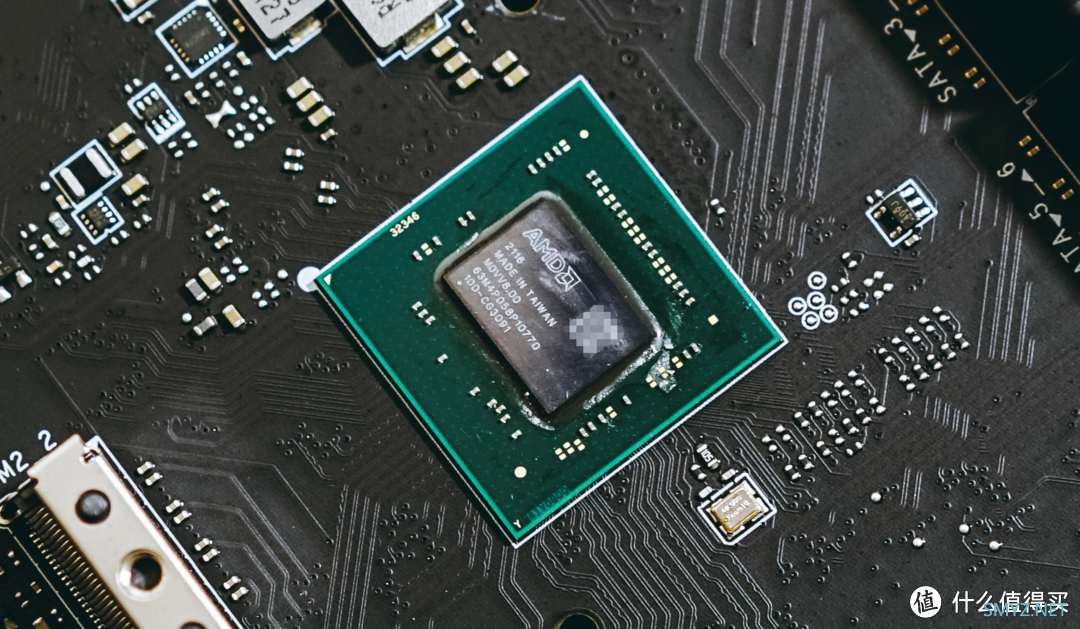

拿掉散热硅胶后，可以看到这块芯片组的标识还是100-CG3091，但实际上这块芯片改进了工艺等级。因为X570作为第一款支持PCIe4.0协议的芯片组，在2019年发布时因为当时的工艺，使用的是基于GF 14nm的IO Die芯片，这也导致这块芯片的整体功耗最大可达15W，普通的被动散热满足不了需求。为此，当时所有的X570在南桥的位置都设置了一个小风扇。当然，个人觉得起来很炫酷。
而现在，这块芯片的工艺制程升级到了GF 12nm，功耗表现进一步降低。为此，AMD也决定“旧瓶装新酒”，带来了这款全新主板X570S。所以，正如开头所说，X570S在功能方面没有任何更新。

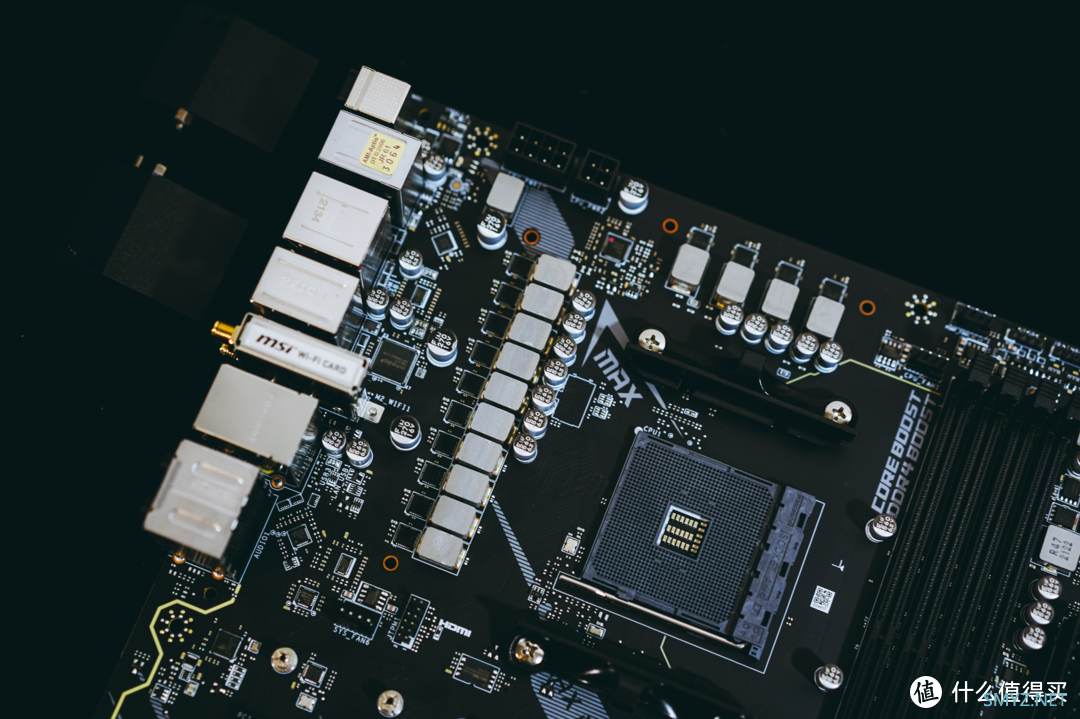

然后来看看微星MPG X570S EDGE MAX WIFI的供电，为12相设计，最大电流可达75A。

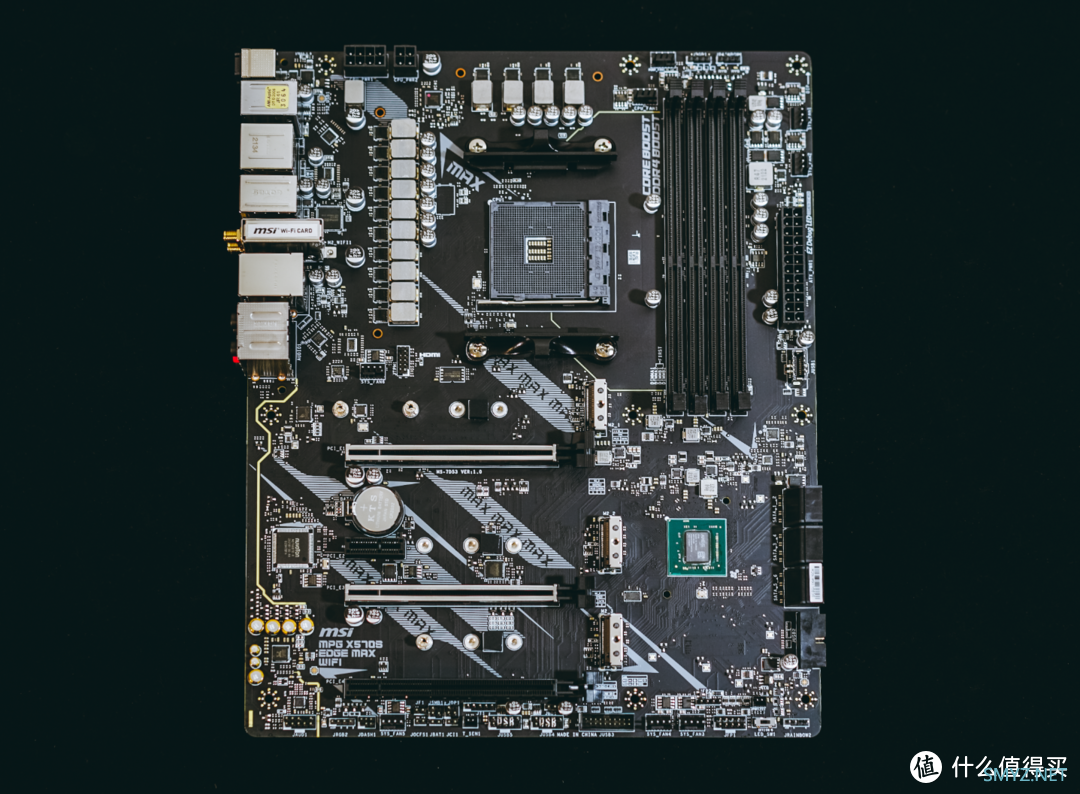

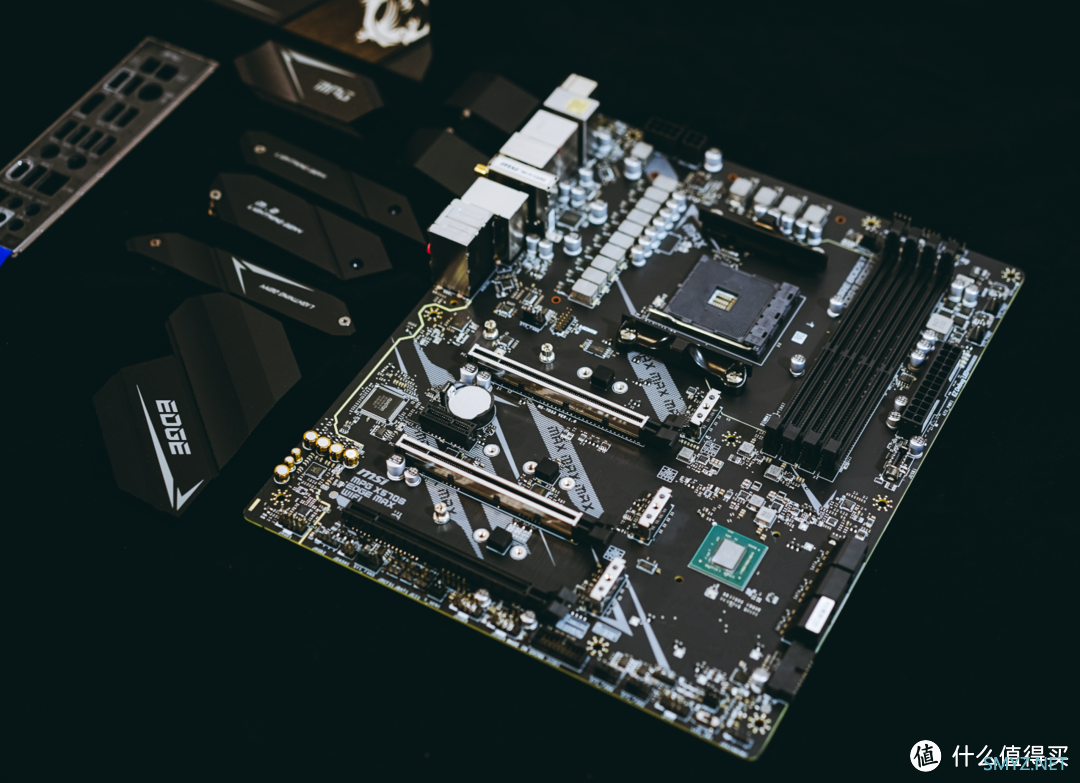

将微星MPG X570S EDGE MAX WIFI主板拆开所有的散热装甲一览。
小伙伴说：就算如果没有散热装甲的加持，中高端就是中高端，布局分明，完全没有“丐中丐”主板的屌丝气质。
总结：
总而言之，X570S虽然没有新元素的加入，但是它好歹也让AMD刷了一下存在感，也让主板厂商开心了一下。下一篇开始看看这款微星MPG X570S EDGE MAX WIFI主板的性能究竟如何？顺便满载实测一下这个南桥芯片在满载工作时能到多少度。
