NAS换新：设计一个NAS机箱_PC_数码一族

原有的NAS是我的第三代NAS，是去年买的暴风二期，由于盘位太少让我不得不抛弃了，转手竟然比我买的时候还要贵，算上我包邮也就是白嫖了一年。在打算自己组后，在各种平台看了十几个机箱，但都由于各种因素被我放弃了。有几个还不错的MATX版型的机箱，但是过于庞大，从暴风转过来的始终接受不了，但是盘位数量上面是挺香的，于是就把我一直以来的想法——自己设计机箱——付诸实践了。

设计初衷

这个项目大概开始于去年，去年做了个开头（新建文件夹）后就没有再做了，停了一年，加上今年还没折腾过电脑，就又重新捡了起来。本打算要公布图纸的，但是由于设计还没有完整，其实也算是半成品也不想改了所以作罢，这篇文章算是给大家一个思路

当然我也相信也不会有人真的去自己设计一台然后把他变为现实。大家看着爽就好了

目前卖成品箱子的大概就是专业的厂家和个人爱好两方面，不得不说，由于NAS出货量很少，所以模具摊销价格就会高，导致这东西感觉没什么，但是就是很贵的样子。我始终是喜欢惠普GEN 10的外观，或者是万由的箱子，但是限于价格和主板的限制，就放弃了，最终自己设计了现在用的这个机箱

NAS换新：设计一个NAS机箱

设计思路

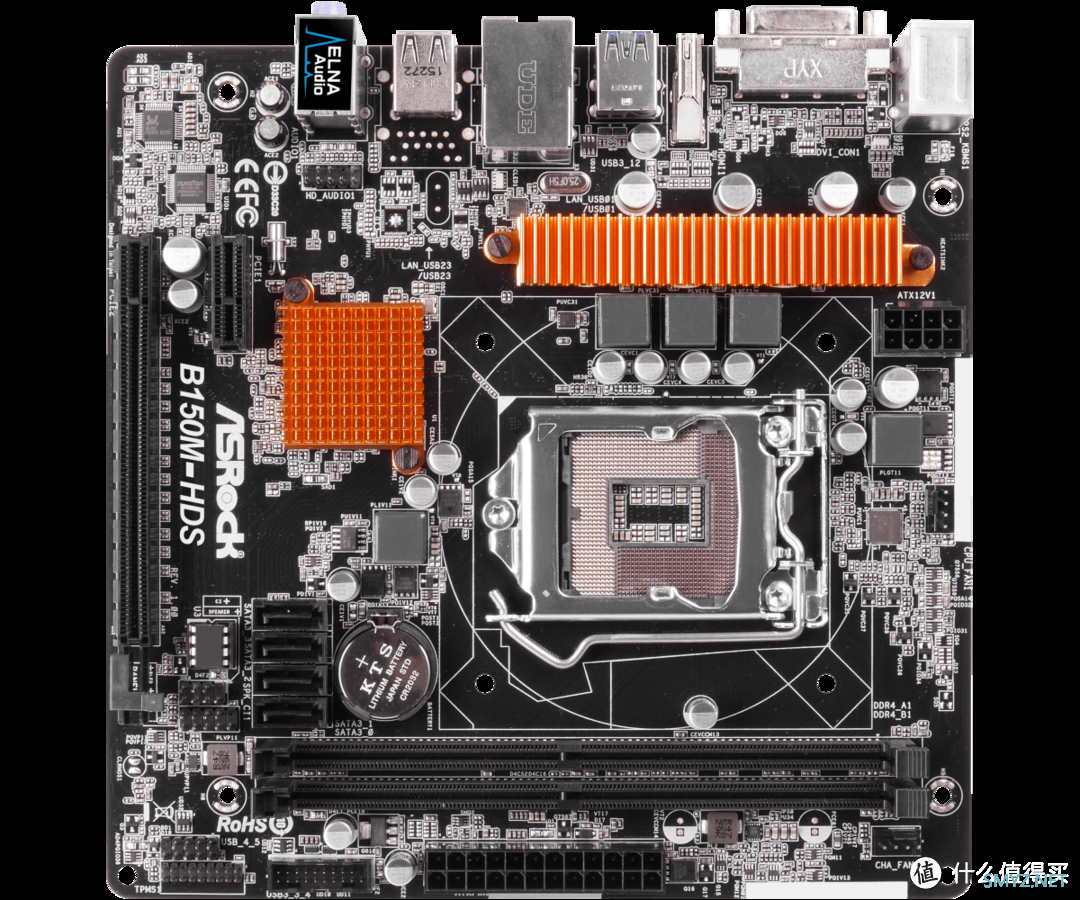

手上有两套闲置的板子，一块是微星的B150M迫击炮，一块是华擎的B150M，都是去年玩QL2X、QL3X剩下的，机器组起来了，玩过后就再也没有开过机，当时买华擎B150M的初衷是板子较小，可能有强行塞入NAS机箱的可能性，但是太天真了，也就蜗牛能勉强放入，还得切割侧板，于是买了个乔思伯的机箱打算硬改，但是由于风道的问题又搁置了一年的时间

NAS换新：设计一个NAS机箱

板子大概是19X19

所以设计的目标是

放入这个板子，不要留有太大的空间

可以使用两条PCIE插槽

热插拔硬盘可有可无

机箱要小

确定完后，就开始把各个零件都画出来

NAS换新：设计一个NAS机箱

我不是专业的设计，所以搞的时候比较花时间，尤其是各种标准上面，涉及到开孔、布局的问题，查资料就花了几天时间，点名批评一下英特尔，那技术标准中的图纸，也算是个图纸？？？

推荐一下电脑机箱设计尺寸参考表 – 穷极领域 (sff.design) 这个网站，里面的资料很详细，但还是远远不够用，所以半猜半试才设计完了部件

骨架

经过一番权衡，骨架最终选用了1515铝型材，便宜、好搭配，强度也足够，缺点就是会浪费两边各15mm的边，当然选择铝角接件也行，类似于瓷砖阳角线，缺点就是贵，还需要自己打孔攻丝。1515铝型材的缺点是螺母贵，本来想着自己3D打印，但是我打出来的放不进去就作罢了。还有就是角接件也是挺贵的，整个骨架投入了80块钱

硬盘笼

这个大概是最难选择的，也让我一度想放弃搞GEN7机箱的件，我给这个件的预算是100块钱，买个服务器拆机的，找了几十个后发现这个预算毛都买不到，最终买了光驱位转硬盘笼的。到货后这个做工比我想象中好太多了，缺点大概就是无法热插拔，可能会有共振，硬盘间距过小导致通风不畅。

电源

电源本想利用手里的FLEX电源，但是设计会挡住PCIE，就选择小1U电源，二手的找不到合适的，就买了唯一个新件——益衡250w。捡垃圾久了，很久都没见过未拆封的东西，还有点小激动

面板

面板从一开始就打算用铝板，但是这个成本完全没底，最终找到朋友白嫖了一套，比想象中要好，到手自喷漆就好了，但是自喷漆真是个大坑。金属喷漆最好是专业的金属漆+高温烘烤，自喷漆真的是差，硬度很差，一碰就划。喷了4层面漆+2层清漆，放置一个晚上，还是不行

面板设计采用了3mm铝板，前面板下面开孔的部分是5mm，由于担心会激光切割变形，设计是GEN10的开孔方式，很喜欢这个开孔，觉得非常个性，之前看到过B站有一个箱子的介绍，前面板分为上下两片，上面使用木板感觉很漂亮，就把整个GEN10开孔只改到下面，上面单独一个板。北方比较干燥我怕木板变形又想了牛皮的方案，或者3D打印贴花，但是都没有开始干

面板设计的8颗螺钉完全没必要，4颗就够了，铝板没那么不平，也没那么容易弯

我设计的铝板厚度太厚了！没必要！自己喷漆真的是大坑，所以面板基本上是躲坑的
