IKBC+茶轴+104+优联+热插拔=?

卖个关子,自认为这个的成本是很低的了。。。。。。

背景

今年初入机械键盘坑,瘾重,天天闲鱼,买了好多把键盘

但是,知道这是个坑,是个天坑,所以对自己有清晰认识:玩玩就跑,暂时只玩闲鱼,只玩cherry轴。。。

闲鱼前后入了近10把键盘,有好的,清洗,加灯;有进水部分损坏的,尝试自己修(其实就是清理下);还有很差的,拆轴,润轴,装回。。。

基本上清洗、拆装轴、润轴、加灯、改键线分离、喷漆改色,貌似能玩的都玩了个遍。

然后就是瞄上了改优联。。。

随便淘宝看下,改好的成品,动辄四五百起步啊。。。而且没有自己折腾的乐趣,所以想着还是自己玩。

过程

一。目标


1.配列

工作中数字小键盘用到比较多,而且很习惯有这个,所以是刚需,87配列用不顺手,其他各种配列没有接触过,也感觉会不习惯,所以目标就是104的优联

2.外壳

定位就是给自己出坑用的,所以对自己好点,用好的外壳,刚好收到一把成色很不错的IKBC C104茶轴键盘,就用它

3.轴

前面红、茶、青玩了个遍,偏好茶轴,就用刚收的这个C104的茶轴就好了,这个成色很新,轴的手感非常喜欢。

4.热插拔

这个不强求,本身手上也没多余的轴,收过来的都是完整的键盘,基本都没拆过的,有热插拔最好,没有就焊接

5.优联

这个没得选,直接二手买了k375s,拆主控,据说现在很多假货,据说也能用,但是不爽啊,所以收个人卖家的完整键盘,自己拆,最保险。后来看了文章,说k375是k780的缩水版,七八十也能买到k780主控,而且二者通用,但是我已经买了k375,所以也就不纠结了。

二。配件购买过程

如果一帆风顺,也没必要水这么一篇文章。。。

定好目标,就是淘宝闲鱼,淘宝上开始没找到目标,闲鱼上看到有卖支持104键适配k375s主控的PCB的卖家,有个人画图打板,多余了拿来卖的,记得70-80左右,等我想买,已经找不到了。还有商家在卖的,就贵了,光板子都要140及以上了,感觉好贵,我收的这个C104都没这么贵。

兜兜转转,还是不舍得下手,140多的板子+125的键盘+80的主控,还不算其他零配件,350多了,再加钱都够买个成品优联机械键盘了

甚至,一度想学网友,割PCB板,全部飞线搞定算了,

IKBC+茶轴+104+优联+热插拔=?

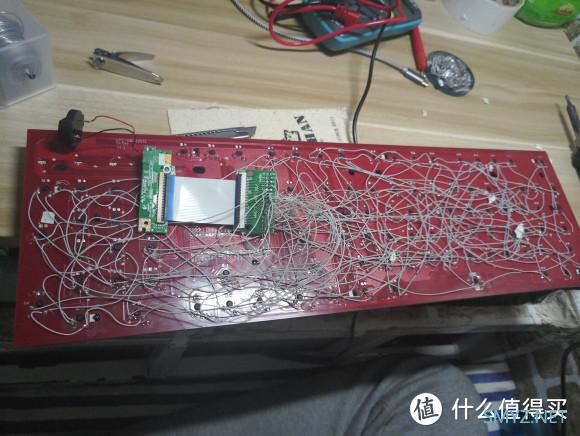

网友飞线图

可又想着收的这把键盘成色这么好,不舍得伤它,想再淘个键盘,又累又麻烦又不定收到好成色。。。。各种纠结!

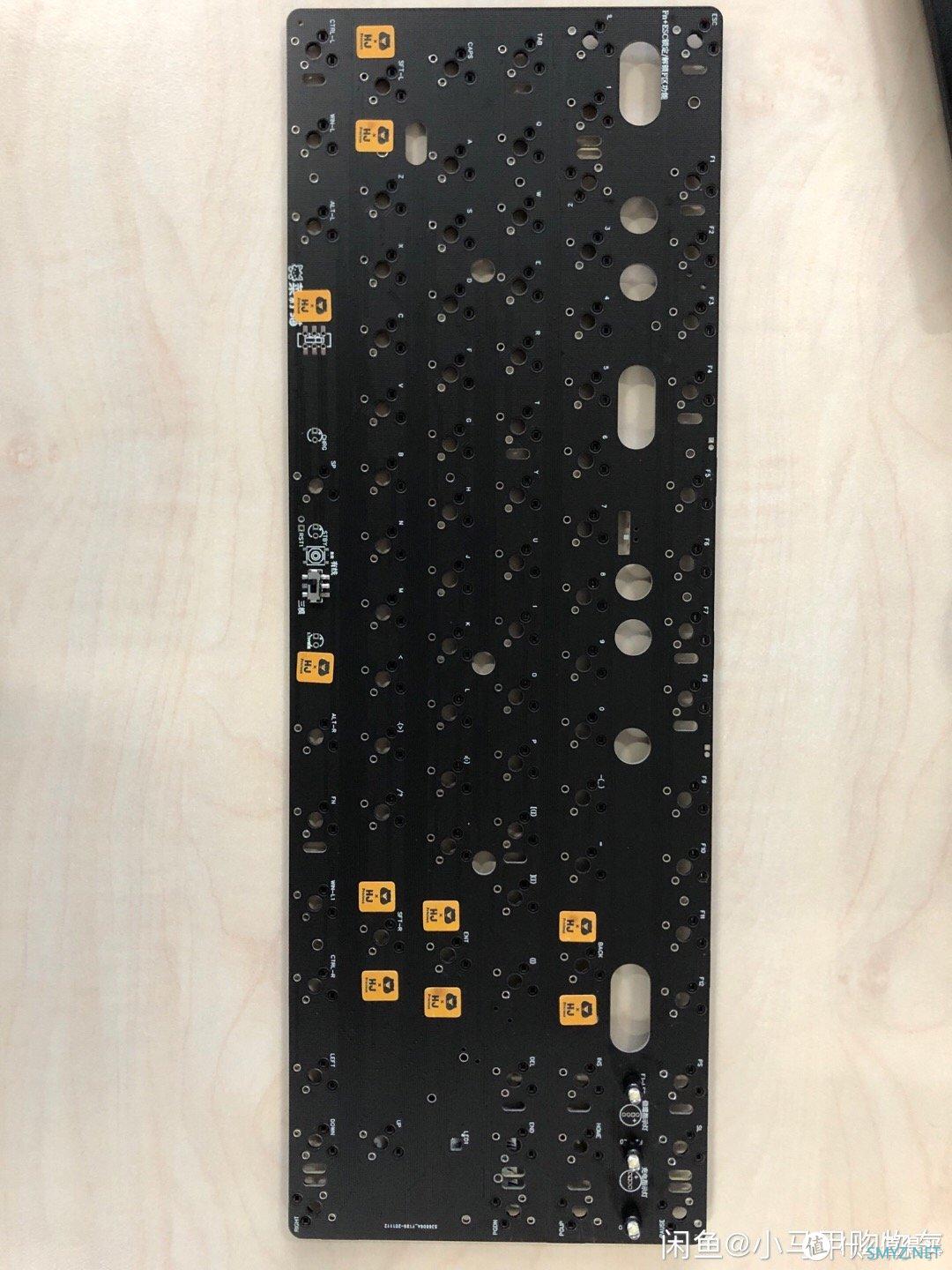

直到有一天,看到闲鱼有个兄弟卖87键的优联PCB板,应该是商家处购买,不用了,转卖的,价格很低,而且还是凯华热插拔轴座的

IKBC+茶轴+104+优联+热插拔=?

IKBC+茶轴+104+优联+热插拔=?

随便砍价,这个兄弟很友善,聊得很开心啊,55拿下,

为啥买这个87键的pcb,基于以下几点考虑:

1.如果是我设计PCB,104和87我都做,那么我会去设计不同的板子吗?不会!!把数字小键盘部分砍掉就是了,程序都不用改

2.就算改104的不行,我手上也还有一个ikbc 87键盘,也还能用

3.实在太便宜了。。。。凯华轴座都卖3-4毛一个呢,不买觉得对不住自己

IKBC+茶轴+104+优联+热插拔=?

日盼夜盼,板子到手!!立刻动手

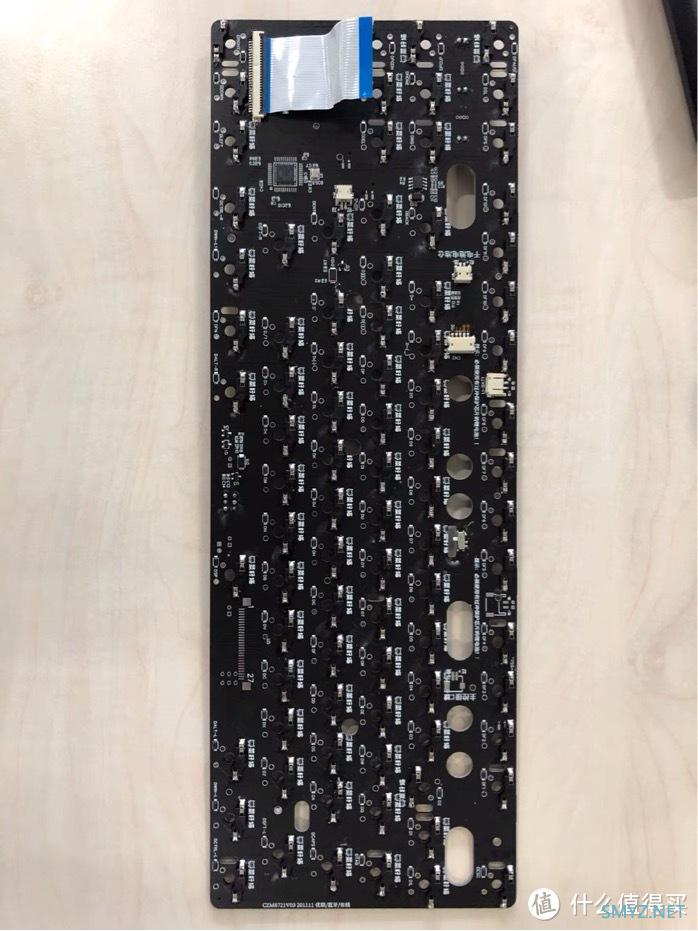

1.接有线测试是否触发(那位朋友说自己只用过K375S主控,没用过有线,但是我根据板子上有个大芯片,猜测应该是支持有线连接的),是的!完全没问题,立刻给朋友确认收货了。

IKBC+茶轴+104+优联+热插拔=?

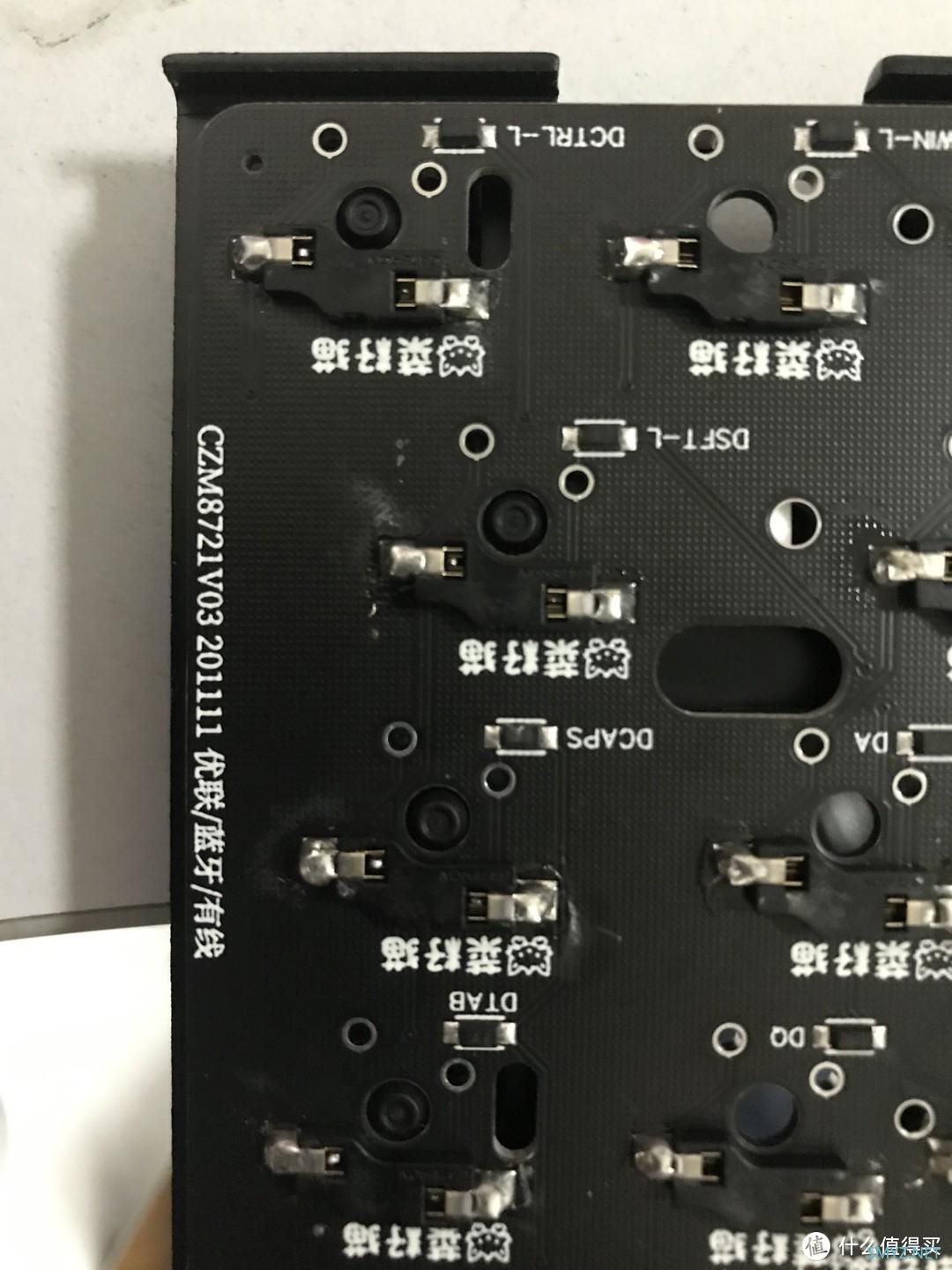

板子丝印明确支持 优联+有线

IKBC+茶轴+104+优联+热插拔=?

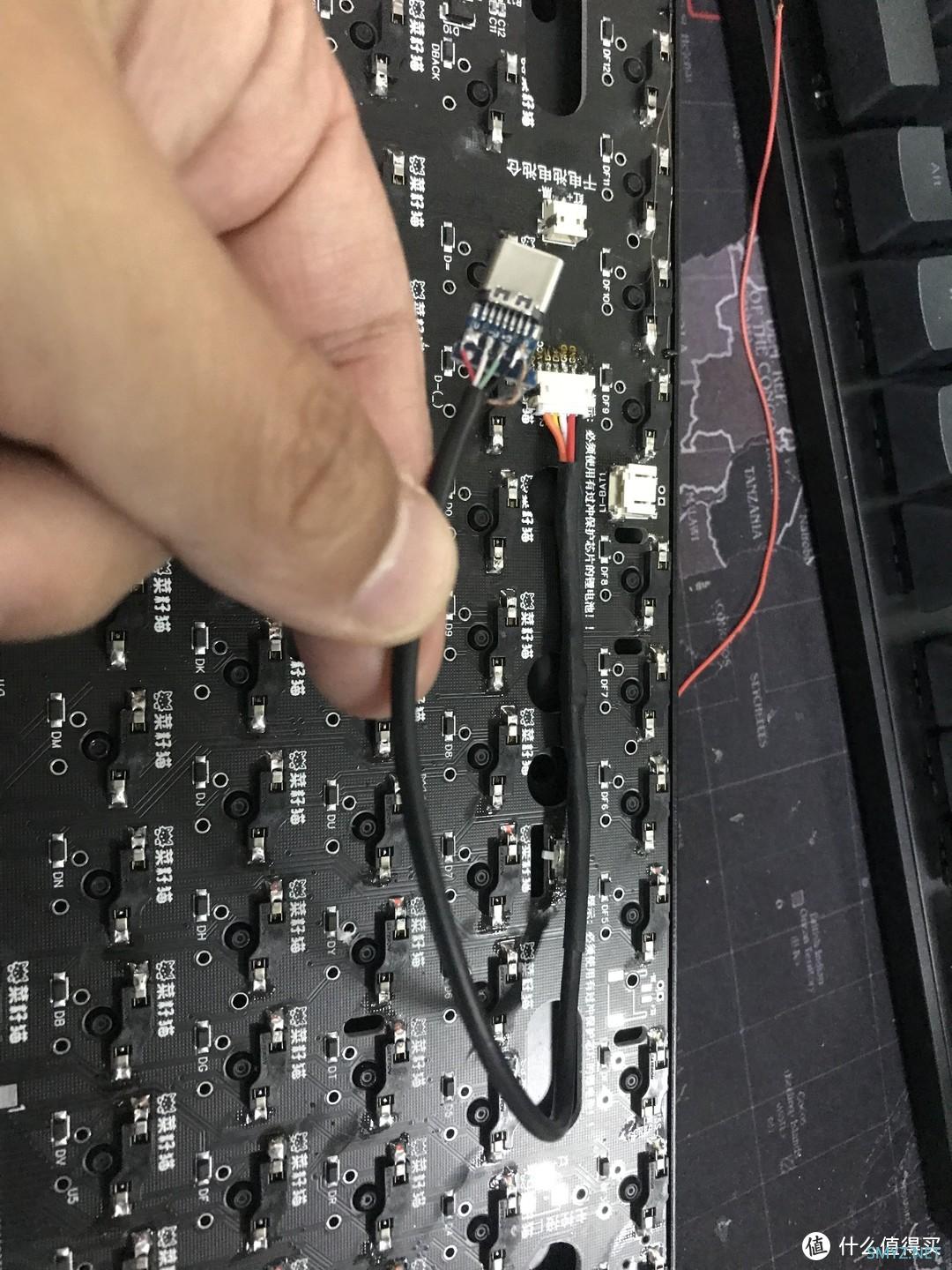

焊接USB线,先测试功能

2.心急,都来不及研究板子上各接口的功能,直接拿了根导线,根据k375s的矩阵图去短接相应针脚,比如数字小键盘区,数字5是对应主控1和14脚,那就去找个最方便的Pd Dn键和F9键,每个按键2个脚,4种组合,试着分别短接一下,ok,触发了,没问题。。。以此类推,果然,找对针脚,短接,数字小键盘全部触发!!

IKBC+茶轴+104+优联+热插拔=?

欣喜若狂!!!

IKBC+茶轴+104+优联+热插拔=?

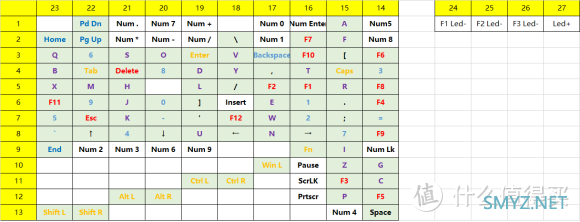

K375s矩阵图

3.根据板子上的信息去搜淘宝店铺,找到了这家店,我这个板子版本V3,店家最新已经到V16了,支持灯光,不过我不需要,店家还有104版本的,出厂带轴座,感觉价格不错,心想如果折腾失败了,回头估计还得来买!链接就不放了,以免广告嫌疑,有心人自然可以找得到

另外,得表扬下店家,虽然不是一手从他家买的板子,但是斗胆问了几个关于板子接口的问题,每次都耐心友善地回答,心存感激。有机会还是要来光顾下。

三、改造过程

改造过程分为几步

1.拆轴,分离定位板和pcb板,会玩的人自然会玩,简单略过

2.轴嘛,不折腾,直接用原拆机茶轴,清理轴脚的残锡后直接将PCB和定位板结合在一起(注意:据说拆机轴的残锡会损坏热插拔轴座,如无必要,千万不要学我!!!)

IKBC+茶轴+104+优联+热插拔=?

清理轴脚,直接上轴了

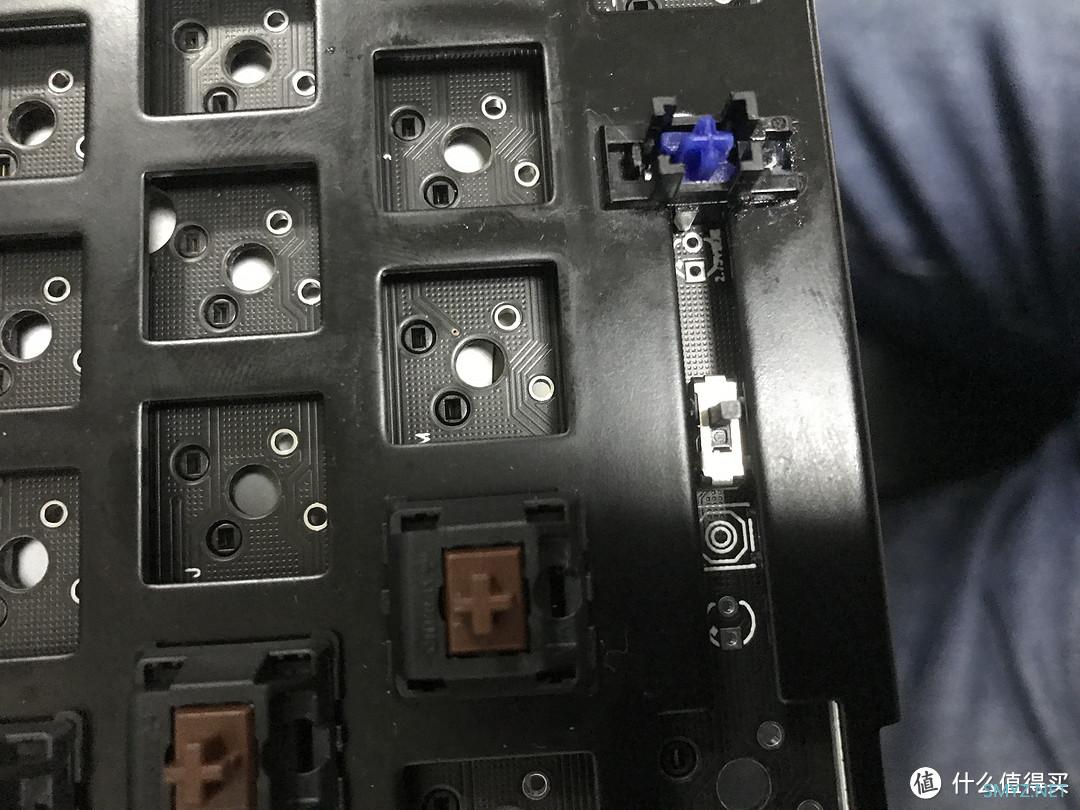

注意:c104的定位板,有个钢制的定位脚,连接到PCB的小孔的,和我这个87版PCB冲突的,直接拿一字螺丝刀顶住,重物一锤,敲掉了

3.数字小键盘区的轴,直接插到定位板上!!因为拆装过其他键盘,知道PCB其实很软,轴的定位和固定还是主要在钢制定位板,当然,多了pcb,对轴脚焊接或者热插拔,对轴的固定会更好。

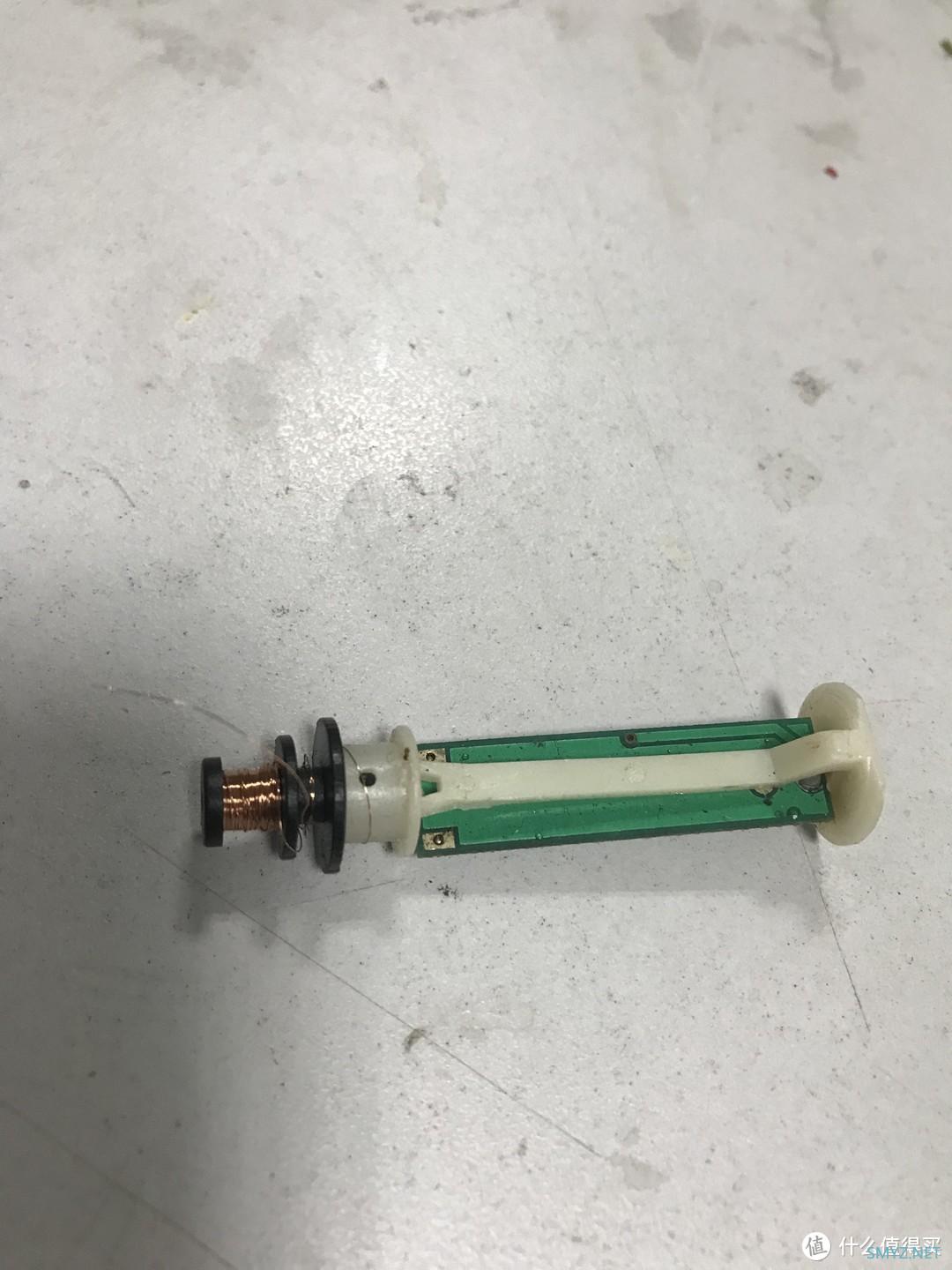

4.飞线连接数字小键盘的轴脚,用的是不知哪里来的触控笔里的线圈

IKBC+茶轴+104+优联+热插拔=?

平时随手收起来的垃圾,到用到的时候,都是神器

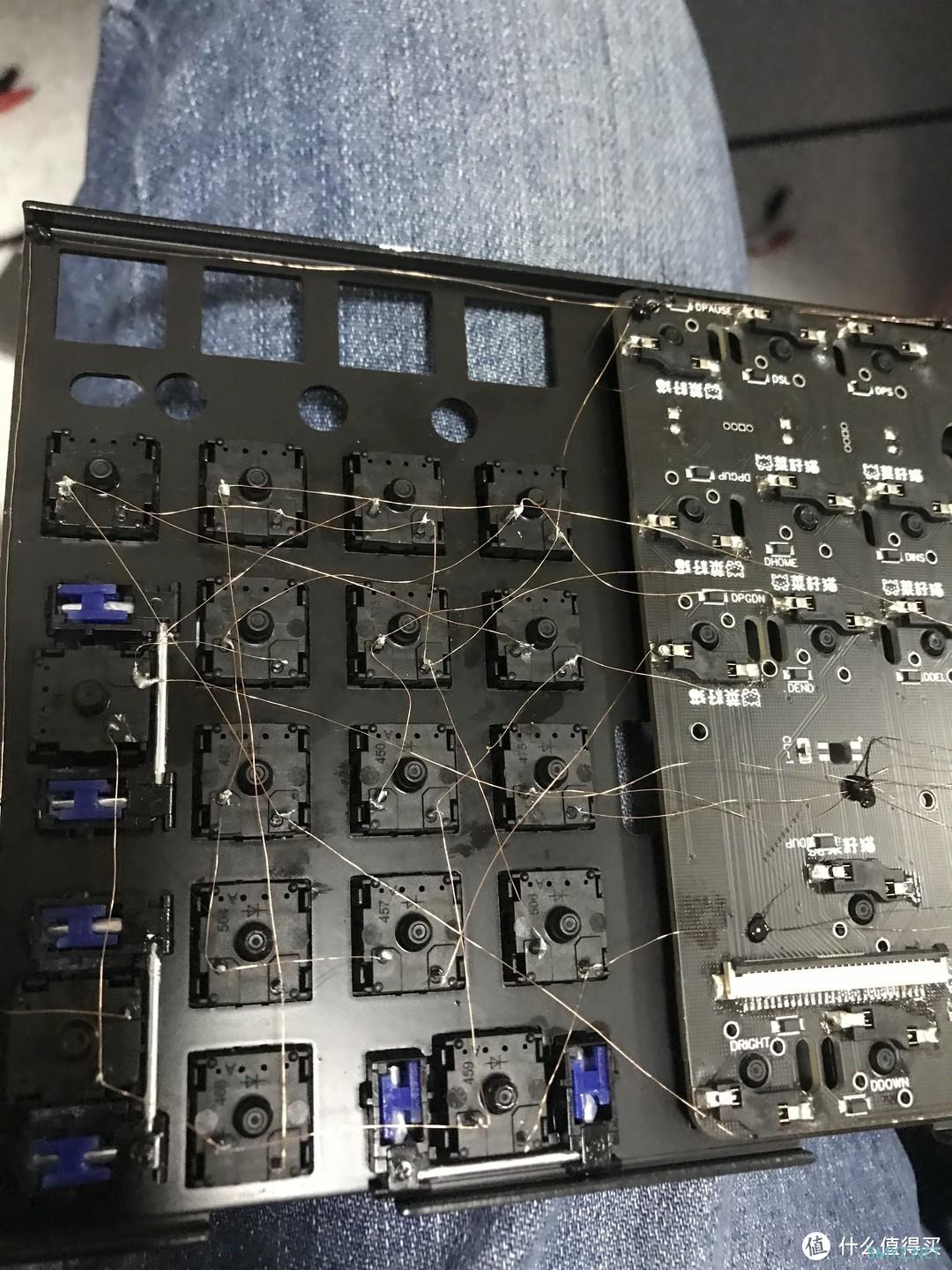

IKBC+茶轴+104+优联+热插拔=?

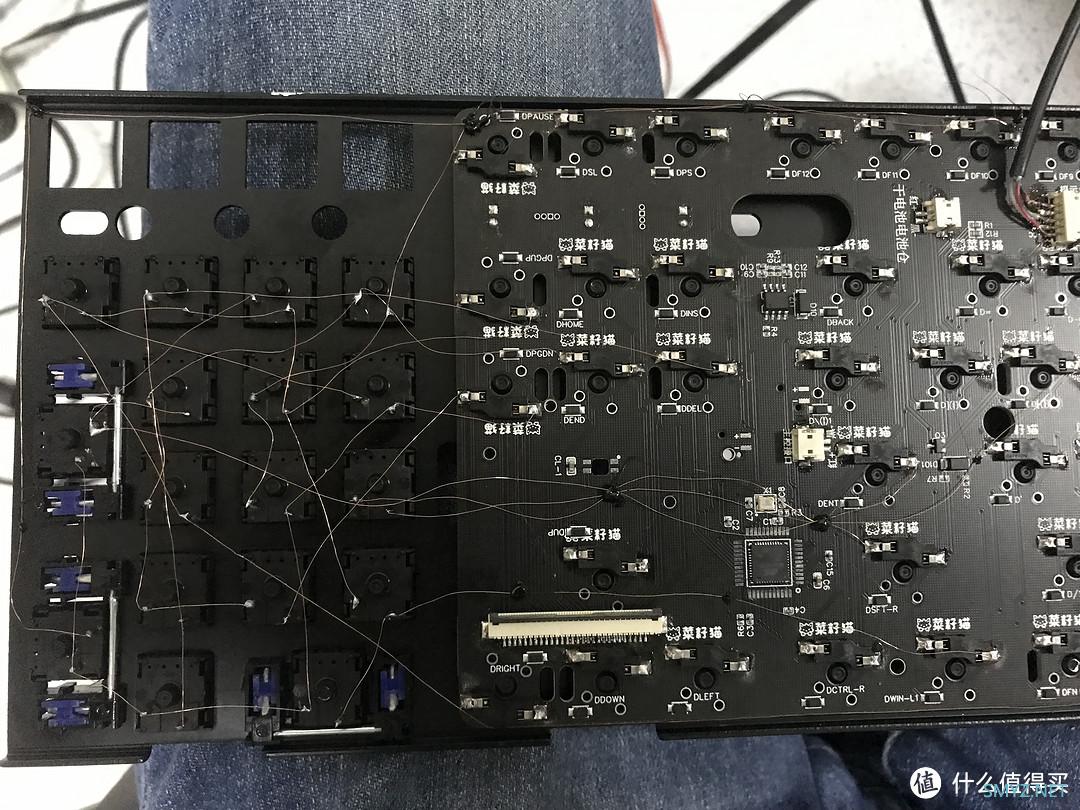

飞线

IKBC+茶轴+104+优联+热插拔=?

我再飞

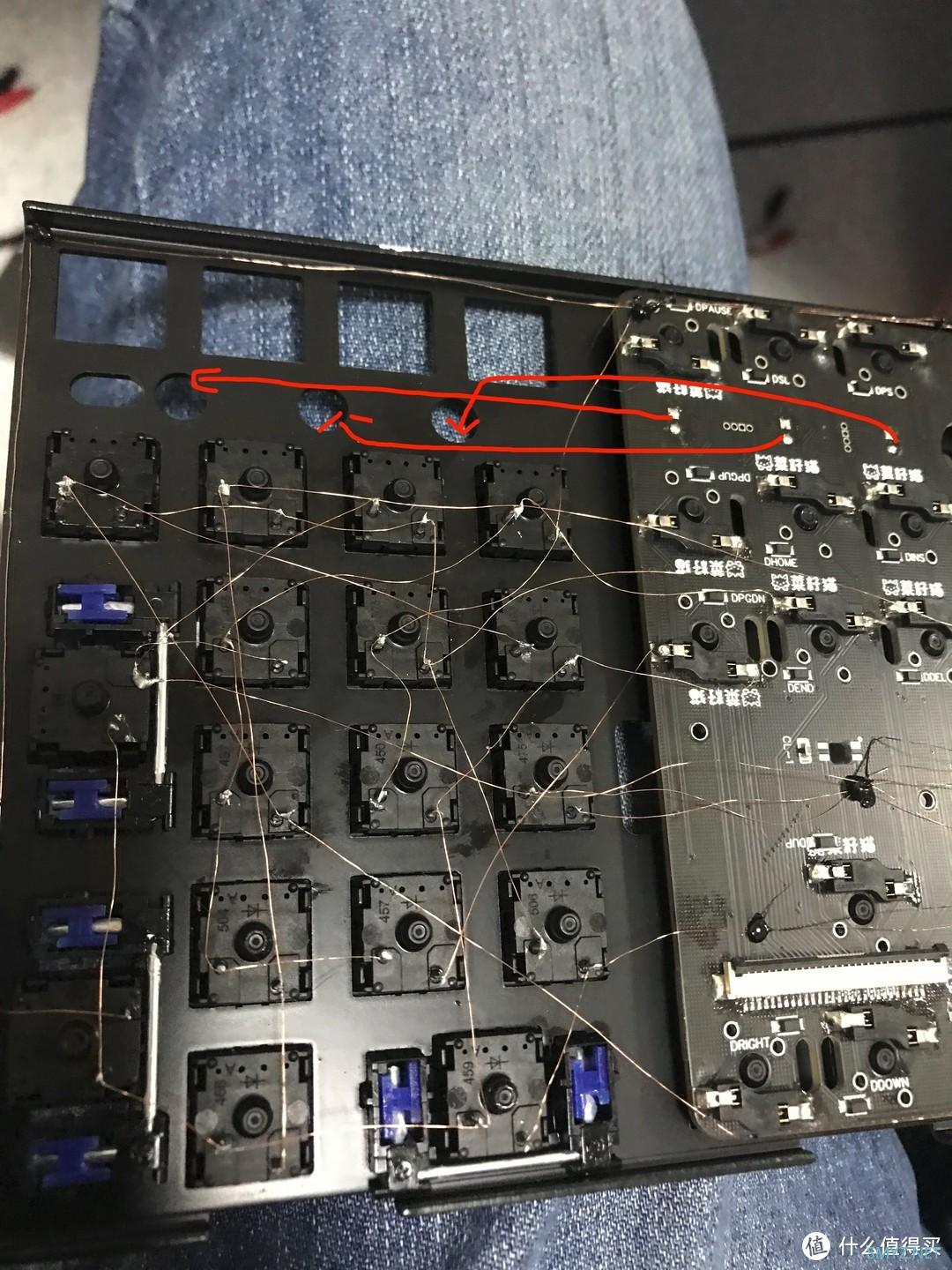

5.热熔胶固定3个指示灯并飞线至PCB处,k375s没有数字键盘指示灯和sclock灯,之后优联、蓝牙1、蓝牙2的3个指示灯,这个87PCB的3个灯就是对应这3个功能


IKBC+茶轴+104+优联+热插拔=?

忘了拍照了,懒得拆键盘,示意下

6.接剪线分离线,接电池线,最后接入K375S主控

IKBC+茶轴+104+优联+热插拔=?

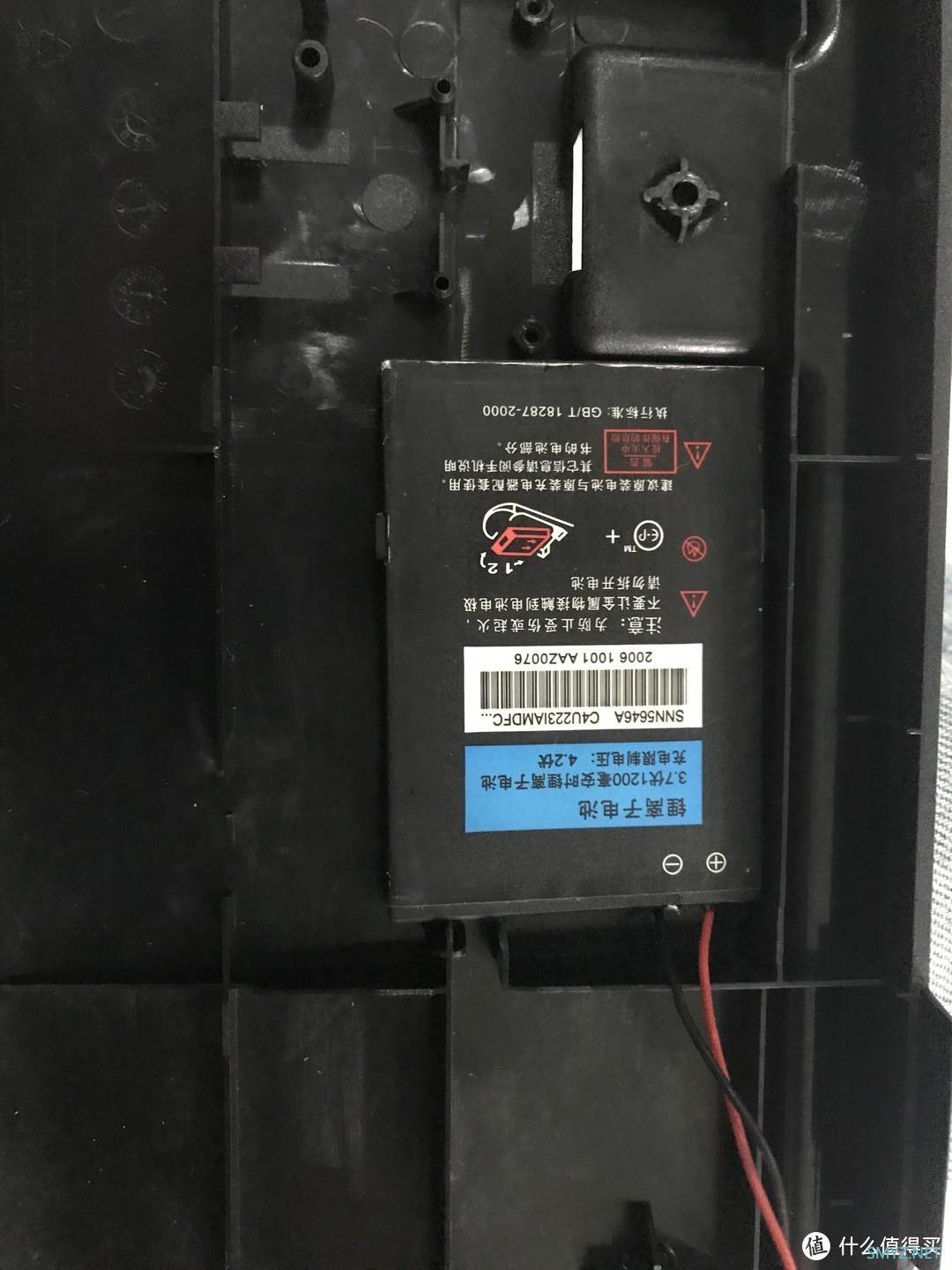

谁家还没个拆机电池啊

IKBC+茶轴+104+优联+热插拔=?

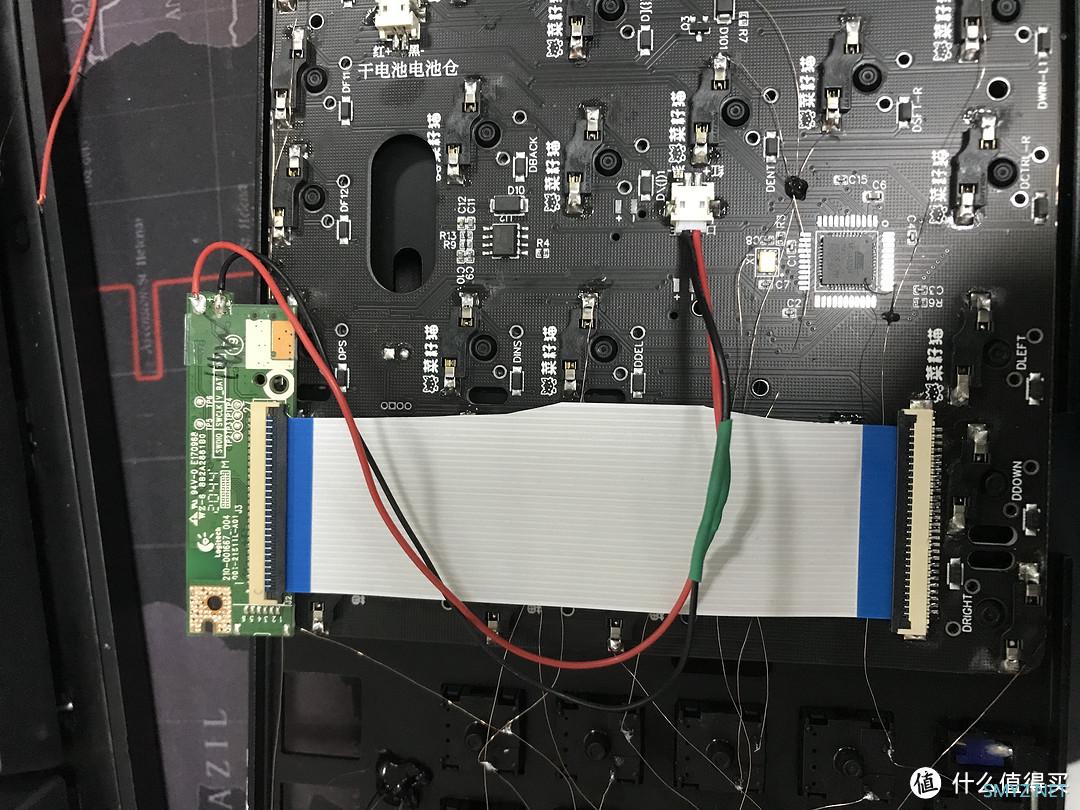

连接主控

k375s用的27pin的排线,很特殊,淘宝都是偶数的,个别卖27的,很贵。。。超过1块!!!

IKBC+茶轴+104+优联+热插拔=?

其实吧,买个28pin的或者30pin的,小心减去接口最边上几条就可以用了,淘宝大把,几毛钱,包邮!!!

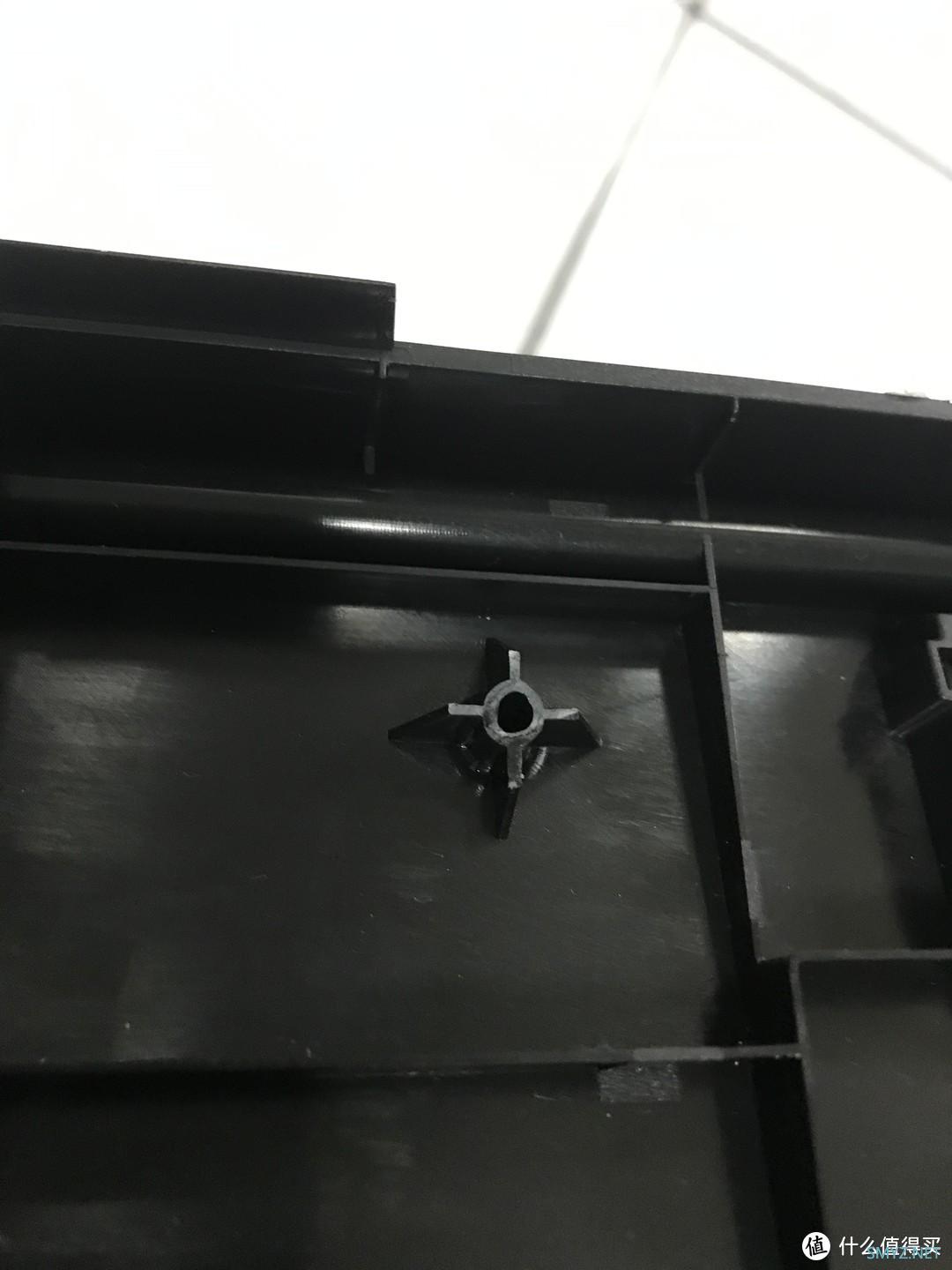

7.为了把电池,主控,键线分离都塞进去,可能需要处理几个地方,就是把键盘里的定位柱和加强筋减掉

IKBC+茶轴+104+优联+热插拔=?

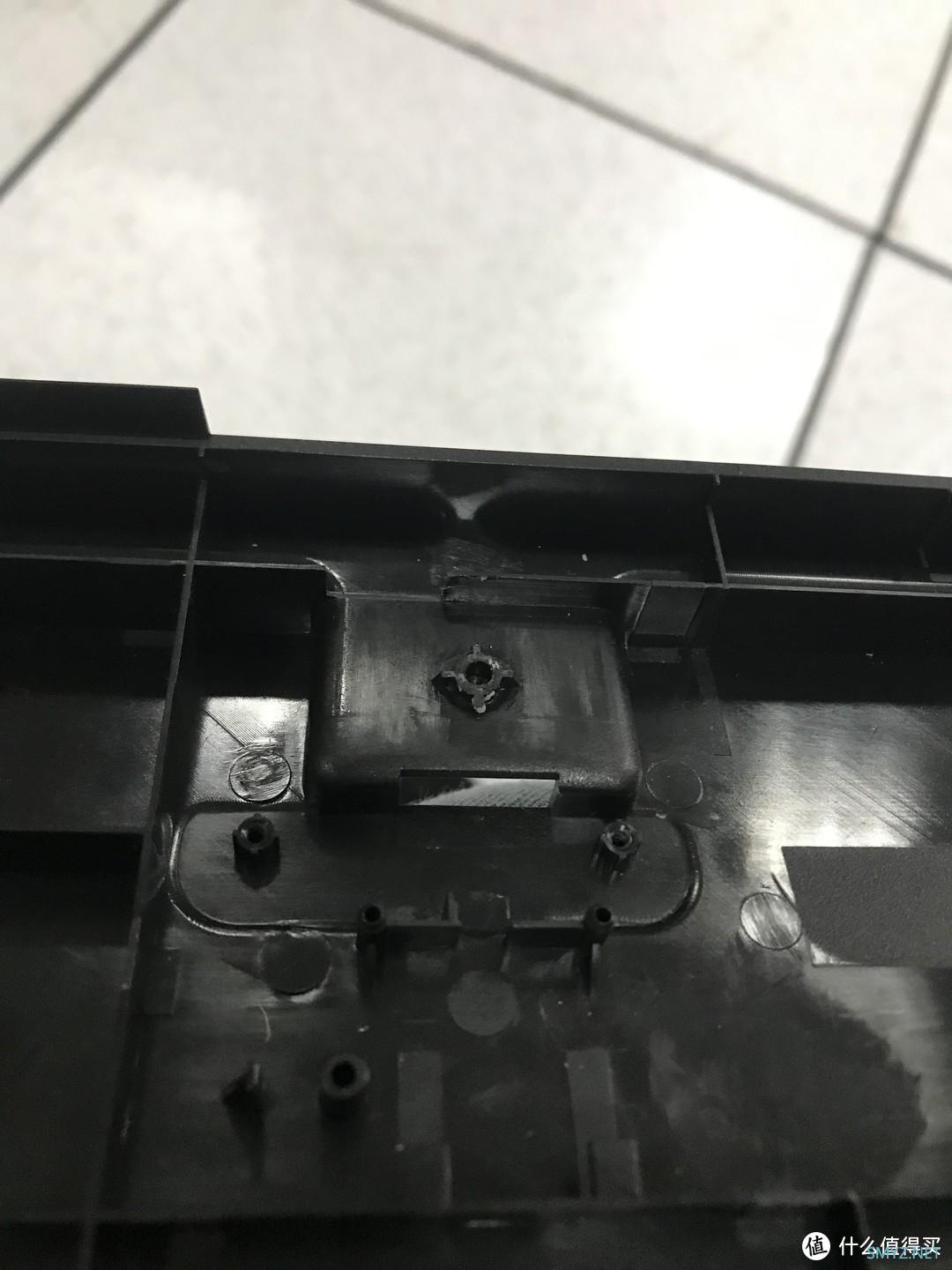

这里去掉

IKBC+茶轴+104+优联+热插拔=?

这里也要去掉

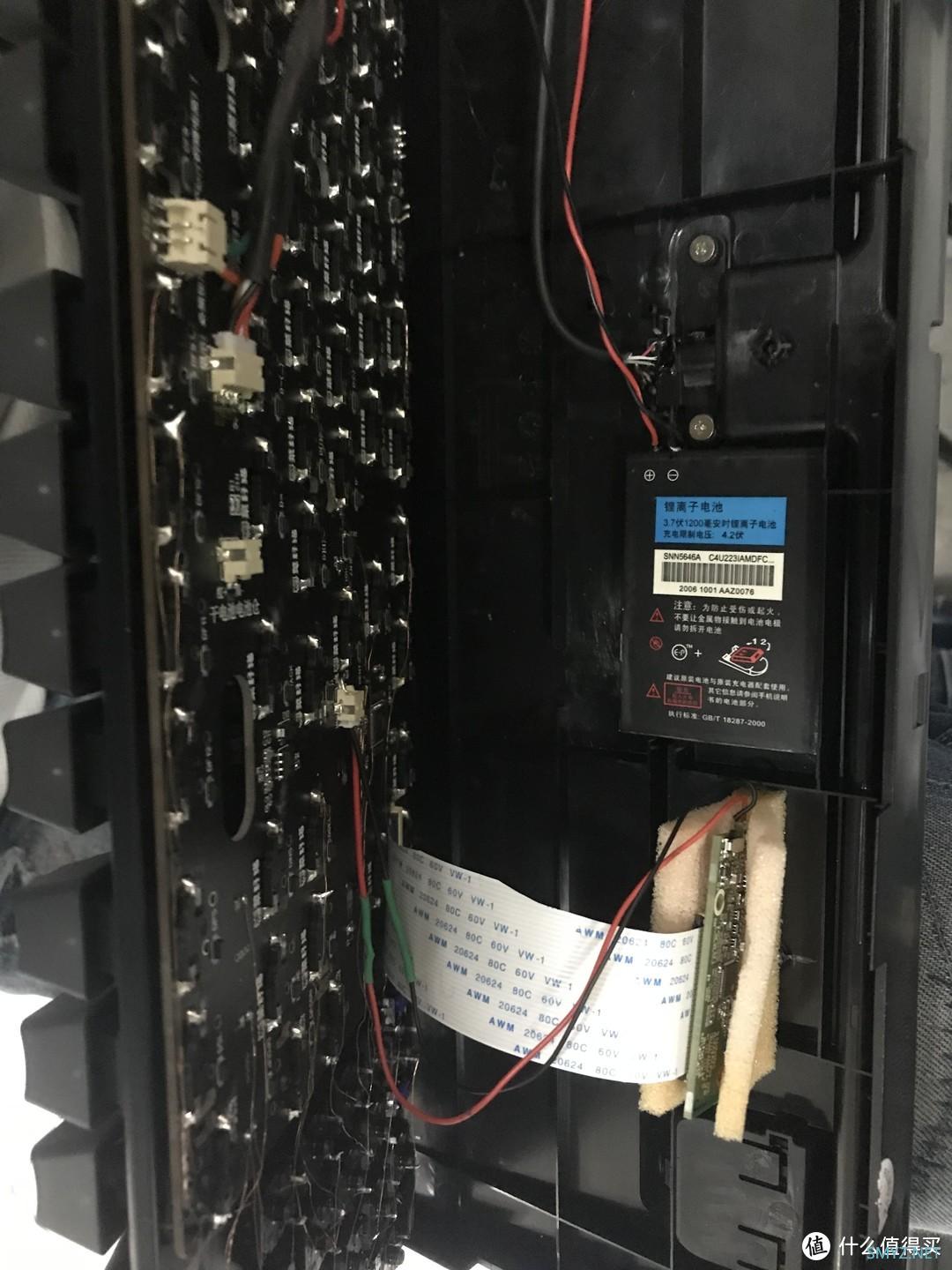

IKBC+茶轴+104+优联+热插拔=?

最后的样子,主控怕在里面晃荡,泡沫包起来

7.调试一下,合盖,完成!


IKBC+茶轴+104+优联+热插拔=?

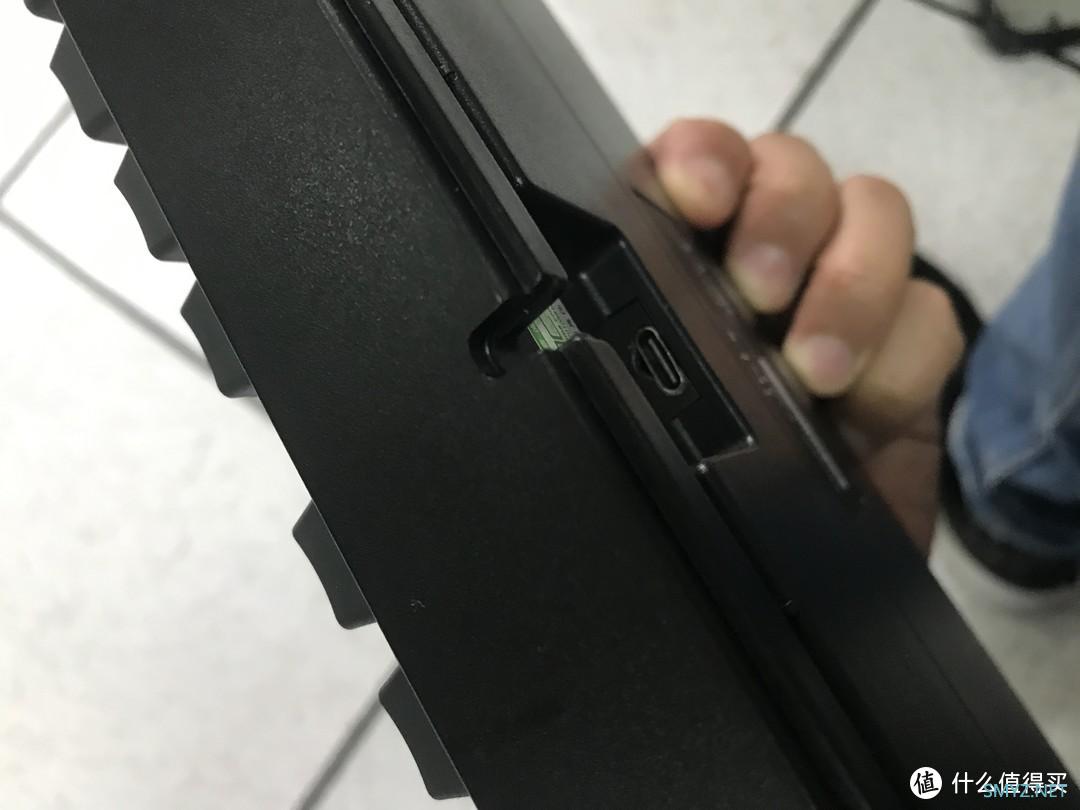

有线也是能用的,也兼具充电功能

IKBC+茶轴+104+优联+热插拔=?

请忽略我很丑的手

使用感受

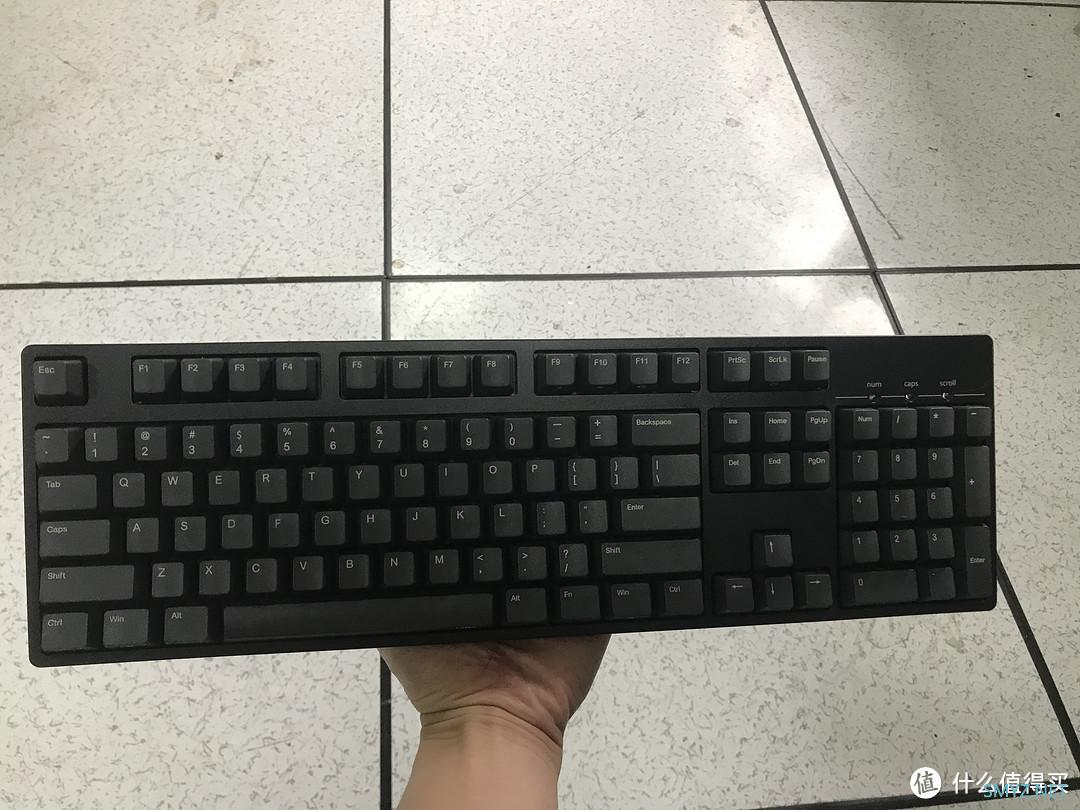

接近8-9成新的ikbc键盘,看着就舒爽

手感还非常完美的茶轴,敲着就happy

优联无线,谁用谁知道。。。

总结

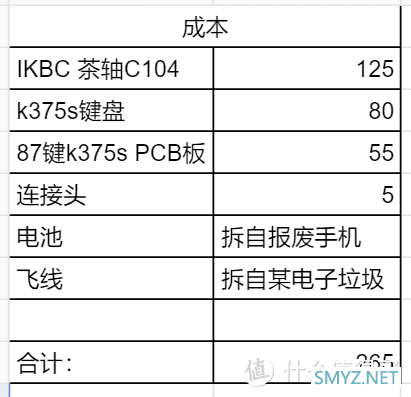

1.总计265的成本来说,这个价格,应该可以嘚瑟一下的


IKBC+茶轴+104+优联+热插拔=?

2.机械键盘是个坑,能不入尽量不入!

3.相对于金钱成本,花费更多的是时间成本,从闲鱼淘各种东西,到后期一路改装,虽然都还蛮顺利,但是还是花费了好几天时间,尤其是飞线,漆包线不刮的话,非常非常难上锡,但是在一端焊在轴脚上后,想在合适的位置刮漆,又怕牵连到前面的连接点,只能小心翼翼,所以这么十几个键的飞线,飞了我2个小时。。。后期合盖之前,又碰断几条飞线,合盖了,又发现几条线焊接不牢,折腾好久。。。。真是非常庆幸自己没有全键盘飞线。。。。

4.有些钱还是需要给别人赚的,相对于自己的这么多时间成本,还是去买成品PCB或者成品优联键盘来得干脆直接。比如买个104键的PCB,飞线的大把时间就省了,后期还更牢靠,或者直接买改造好的成品优联机械键盘,虽然贵点,但是比自己做的会更有保障。

何况,有这么多折腾的时间,试着去赚钱,也许够买好几个键盘了


5.当然,你要和我一样是“不折腾不死星人”,欢迎一起折腾,一起探讨!
