到朋友公司喝茶吹水顺便维护一下网络，过程中发现一台电脑的固态硬盘坏了，早已过保修，情况为不认盘，我还没开口，老板就直接送我了，哈哈哈哈。对于这些电子垃圾我是很乐意折腾的。外壳不展示了，直接开盖看看内部。看看有没有惊喜。

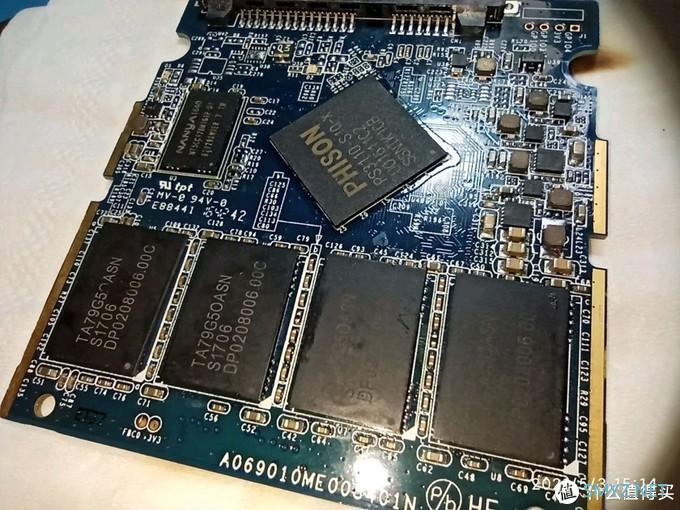

剥去外壳后看到主控芯片和储存颗粒信息
嗯。。。主控芯片3110，上网查查有没有教程，没查到。

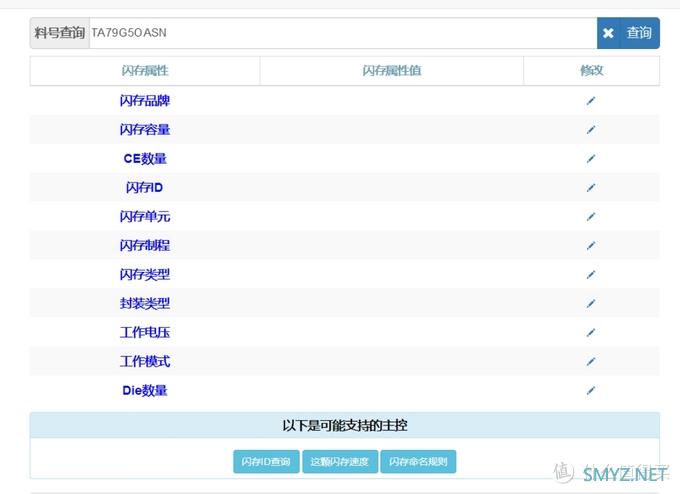

好吧（ba第一声），看看储存颗粒是什么，上flashinfo查颗粒上的信息，结果没查到。
空白一片
那就只能拆下来上测试架看看有什么u盘主控合适了。开工，拆颗粒。

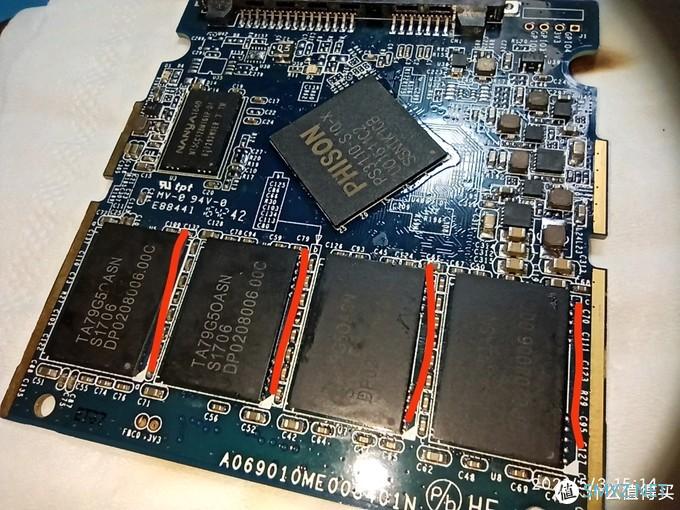

红线处上一点焊油

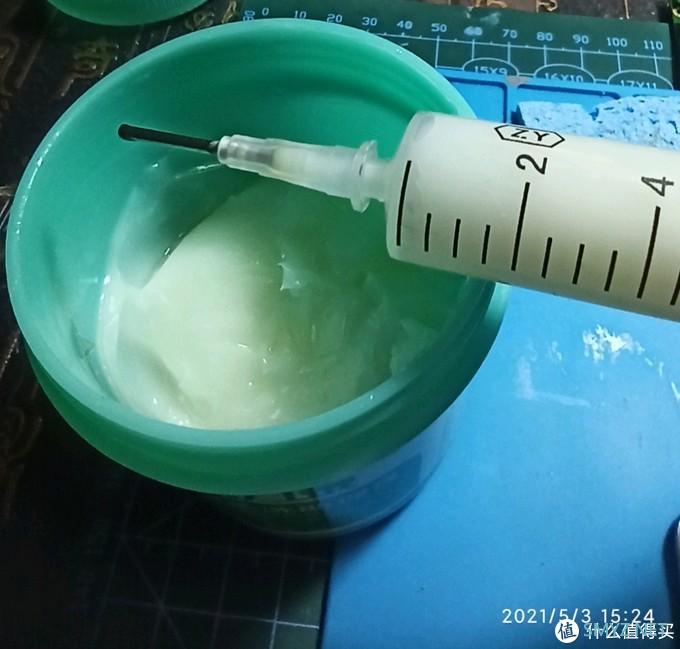

这就是焊油

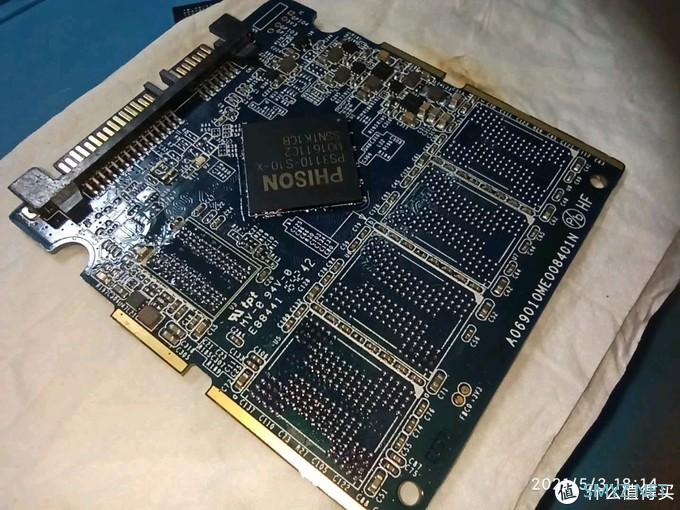

吹的图片忘记拍了，这是拆了缓存和储存颗粒后的板子

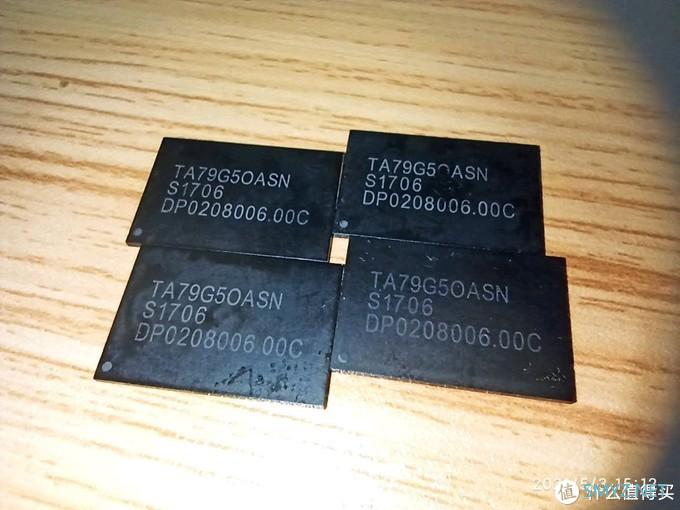

四颗储存颗粒到手

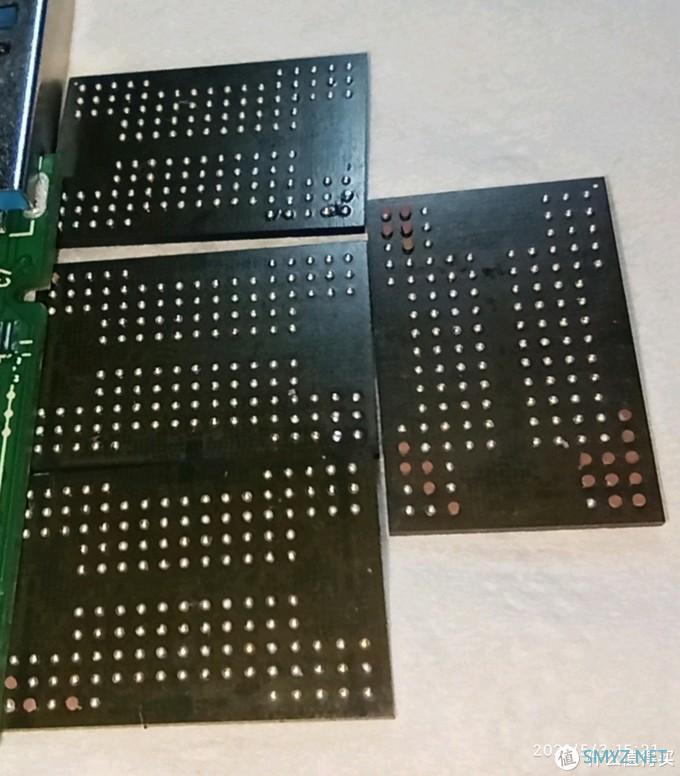

看背面是132脚的，撸平准备上测试架
上测试架看看是否能识别颗粒信息，可以识别的就是支持这种主控芯片。我的测试架有3281和903两种。

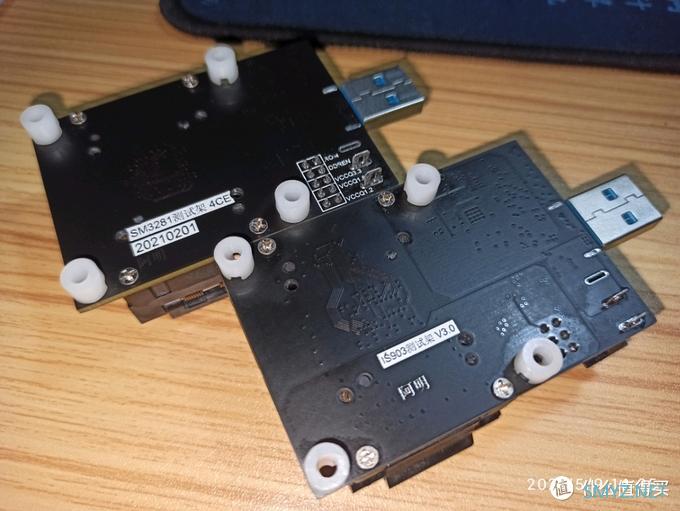

3281和903测试架

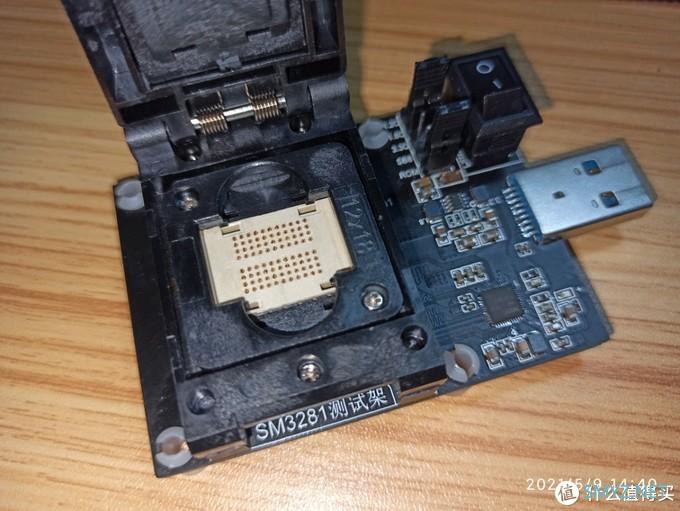

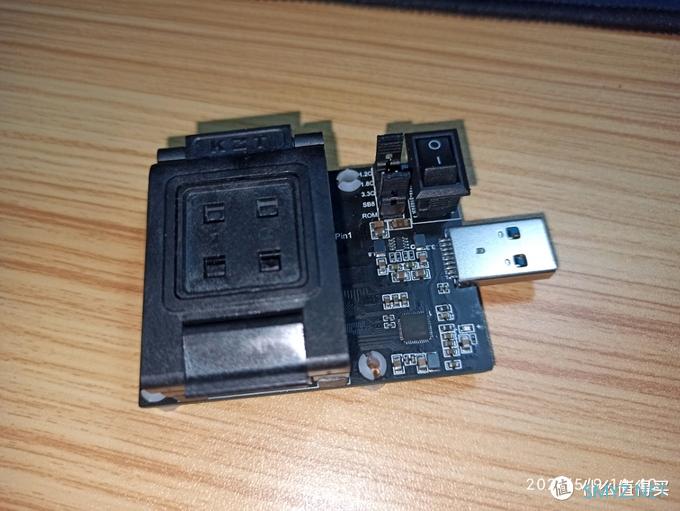

测试架正面
打开舱盖等待颗粒进入，右上角有开关和电压设置，先选1.8v电压和rom模式。
下面就看图说话吧。

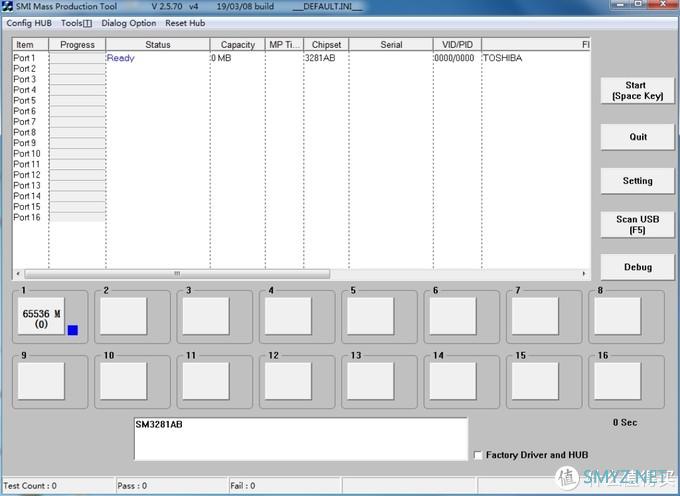

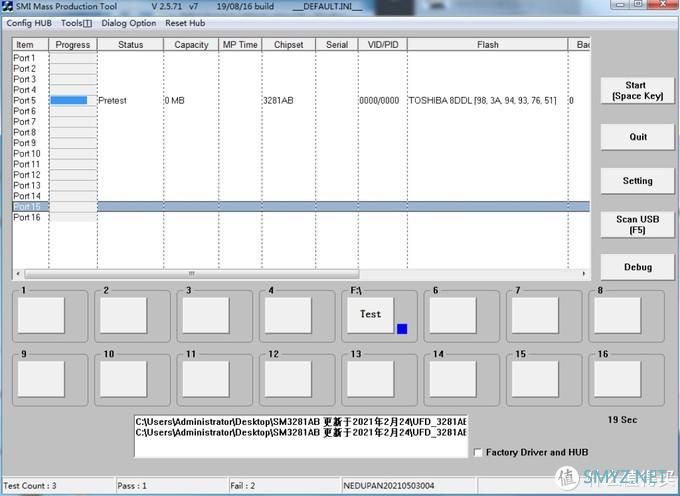

打开3281开卡工具可以认出颗粒，东芝的64G

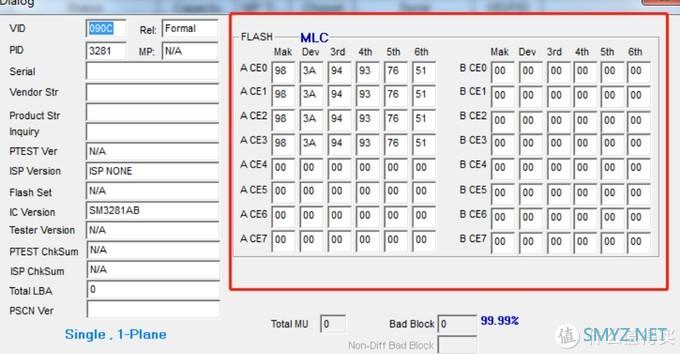

认出颗粒信息，得知ID是983a94937651

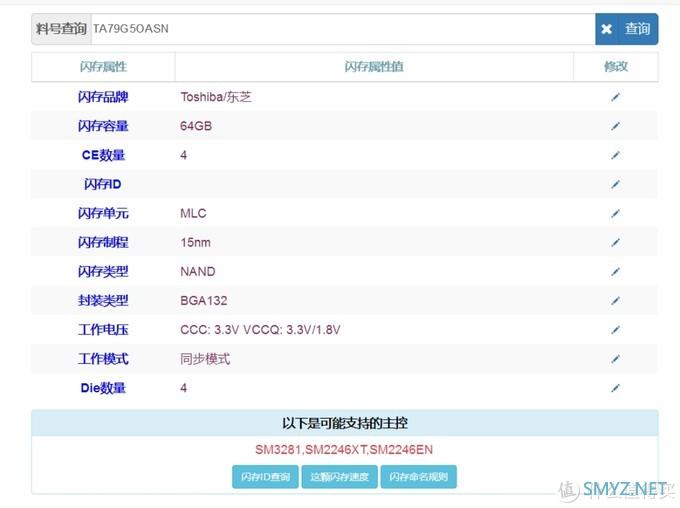

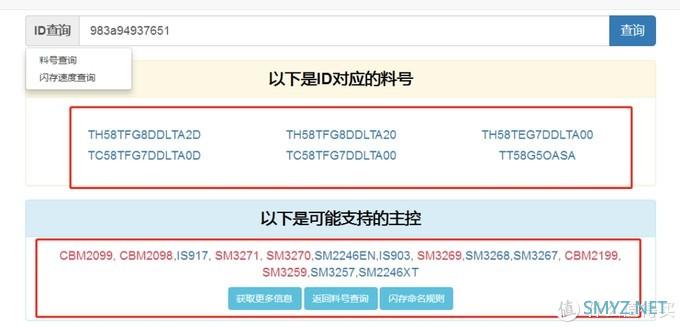

通过ID查询，这可颗粒是东芝产，并且支持一众主控

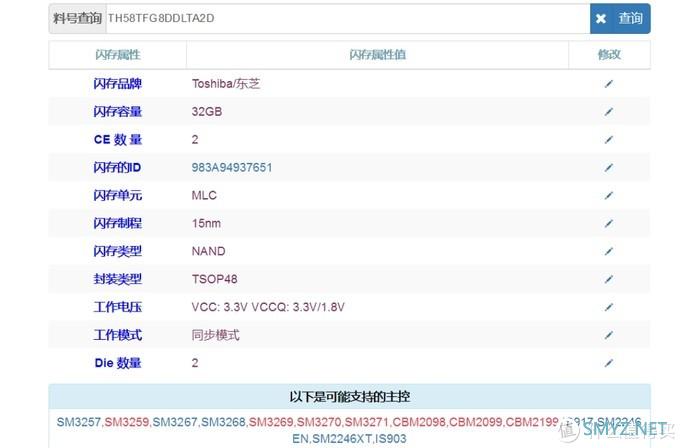

点击相同ID查看颗粒信息，得知是MLC、电压1.8或3.3、15纳米制程
这里跳过通过id增加开卡软件里的颗粒资料，下次单独开一篇教学。

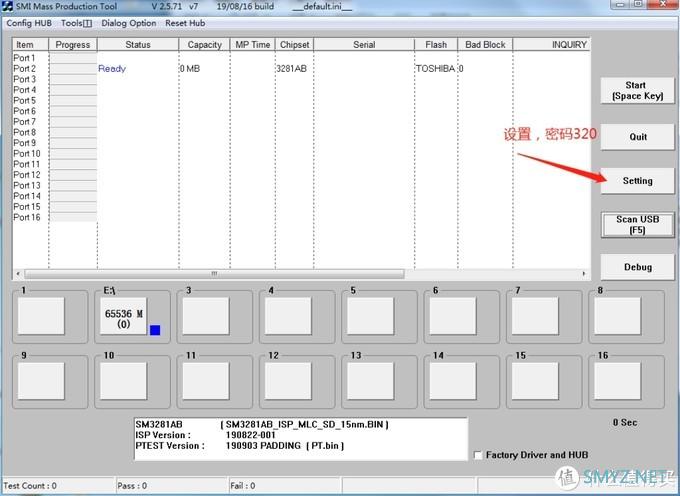

进入开卡设置，密码320

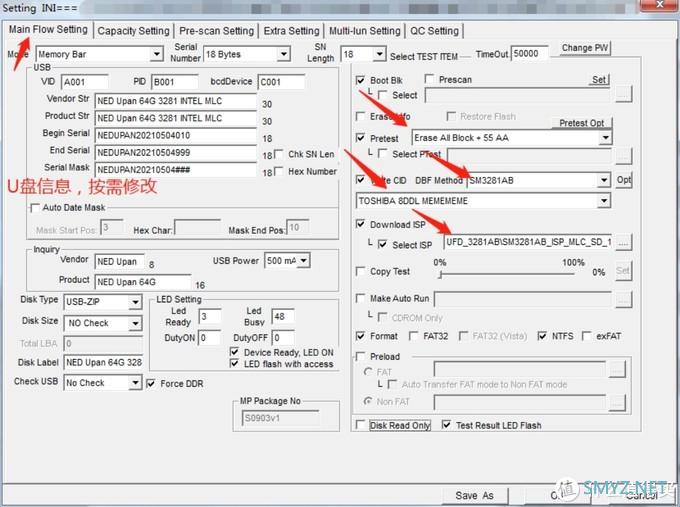

按需设置

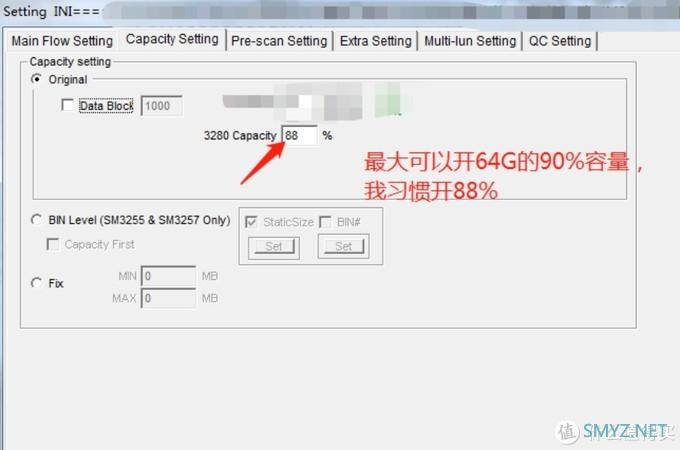

设置容量

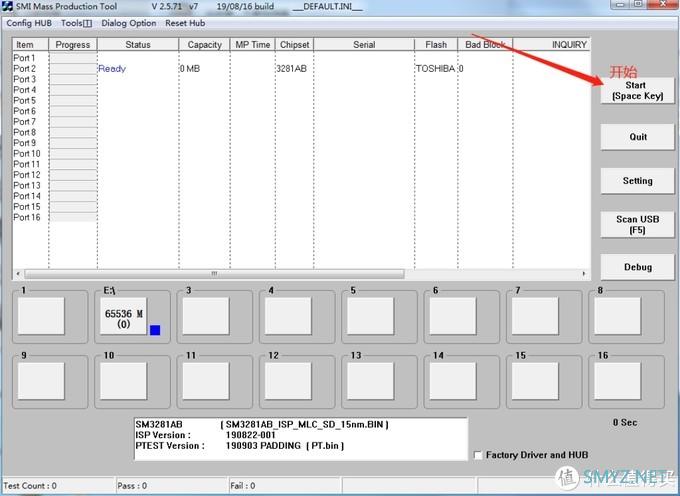

开工
正在进行中

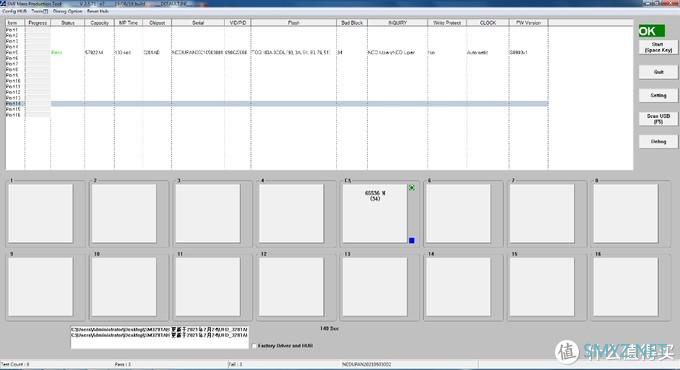

看见没有，绿色的OK

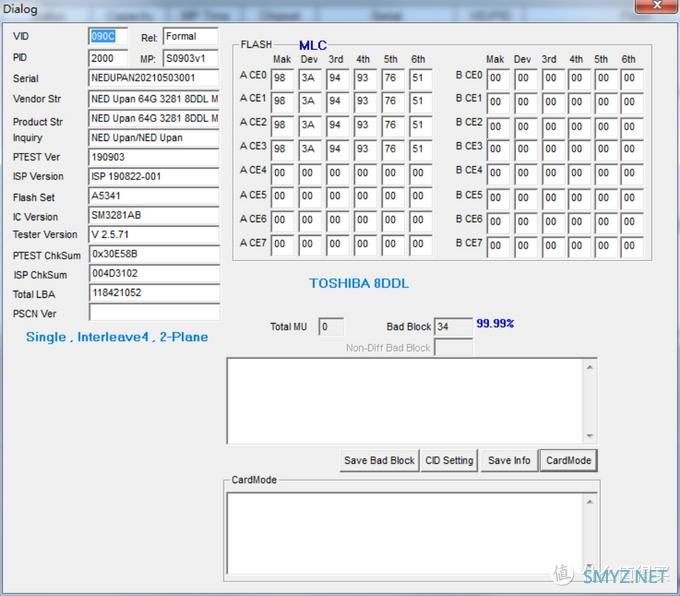

开卡成功后的信息，坏块34个。

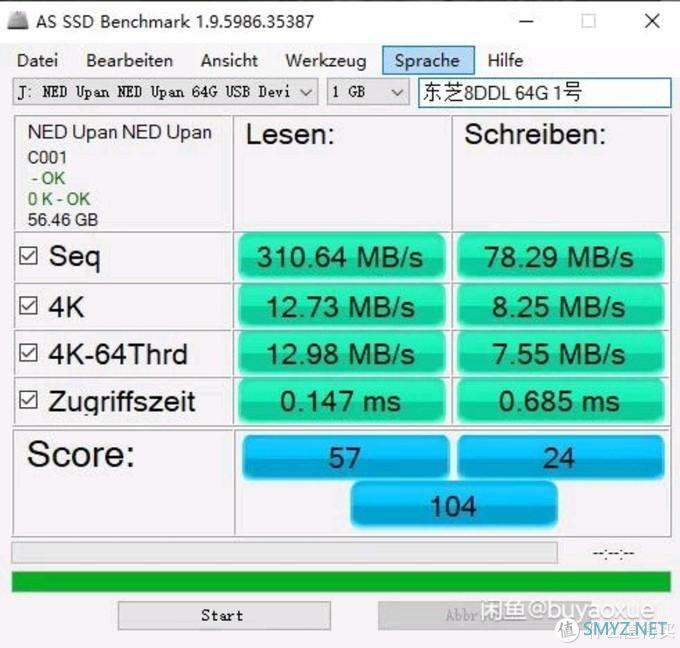

测速，还很不错嘛。
好了，经过上面一轮测试架操作，说明3281是支持这颗储存颗粒的，下来，就将这颗储存颗粒贴到真正的盘板子上。

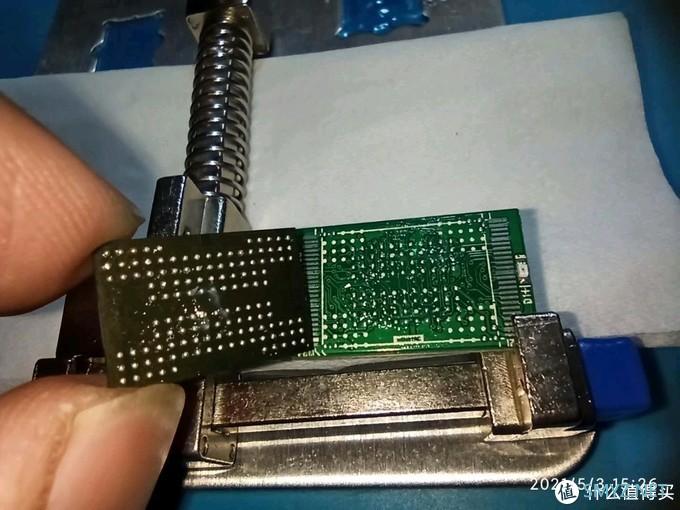

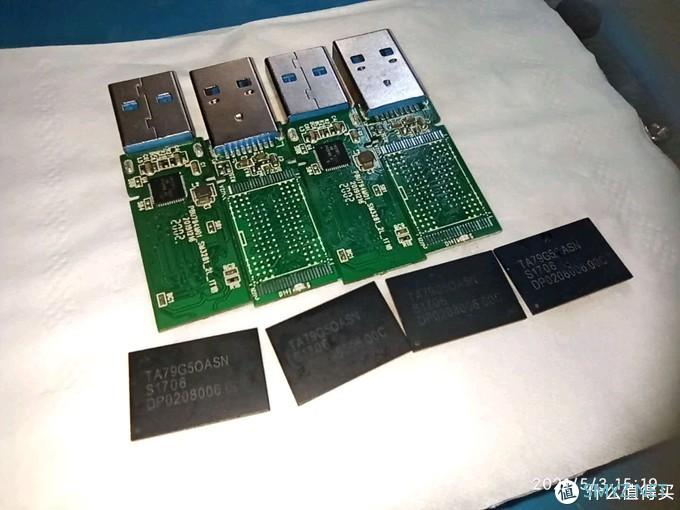

成双成对

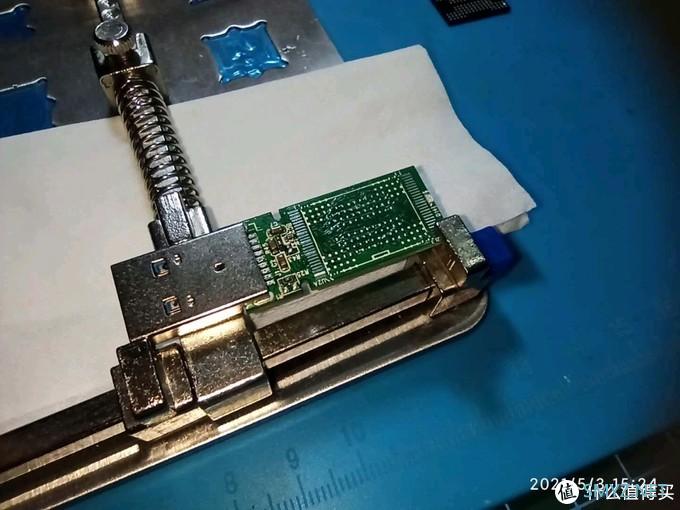

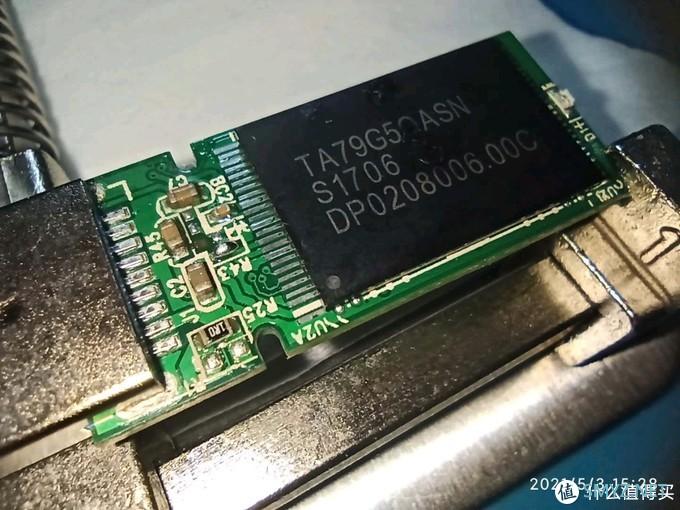

上架
上油
吹吹吹贴好

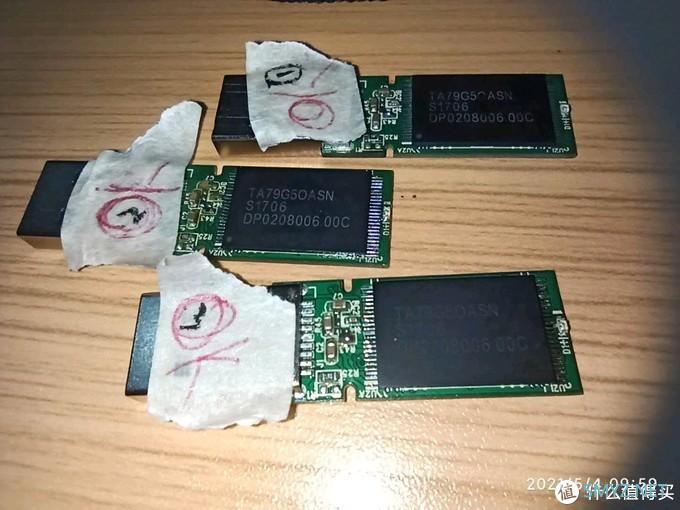

做好了三个，有一个颗粒坏了没法复活

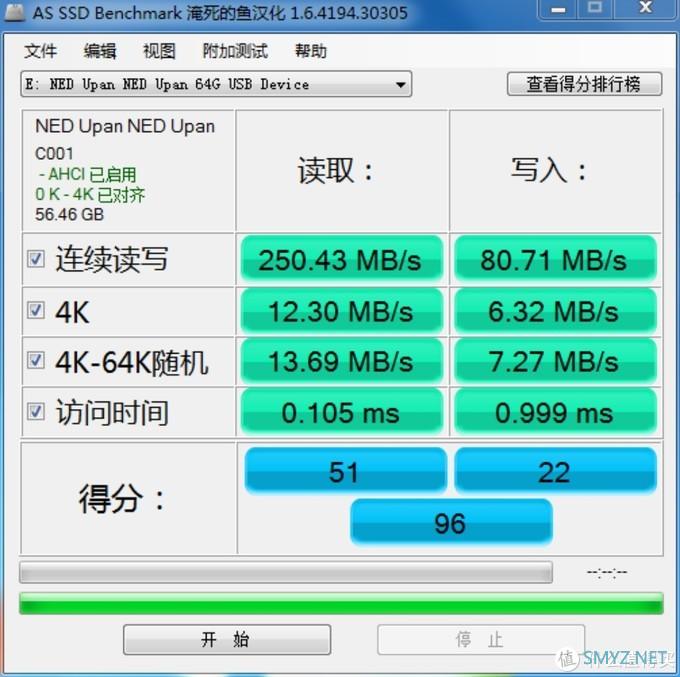

每个u盘分别测速，读取速度比测试架上快一些。
测速2
测速3
测速完成后还需要跑圈看看是否有坏块，全都通过不掉速。看来这个固态损坏是因为其中一颗储存颗粒损坏导致。
下面看看成品。

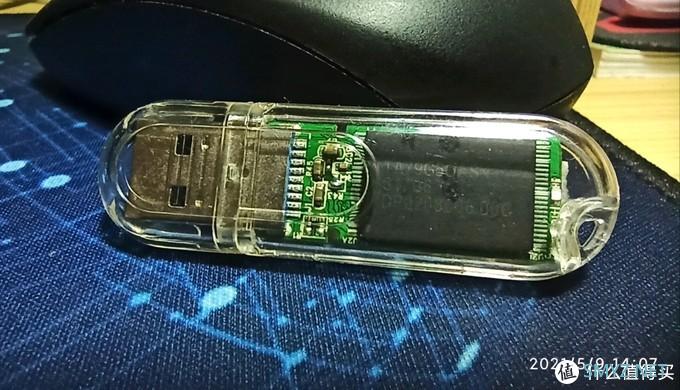

成品
后续

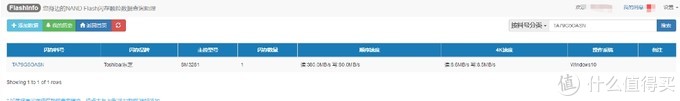

FlashInfo里没有这个颗粒信息，我这里将储存颗粒信息和测速信息上报，为后人乘凉。
全文完。
ps：挖了个坑找机会回填。
