最近充电头网又拿到了品胜一款迷你20W快充充电器，体积和目前的多款20W迷你单口充电器差不多，但是却配备1A1C两个接口，可以说对内部空间的利用率达到了极限。两个接口分别支持最大18W和20W快充，适用设备广泛。下面我们就一起来看看充电器内部是如何设计的。一、品胜20W快充充电器外观

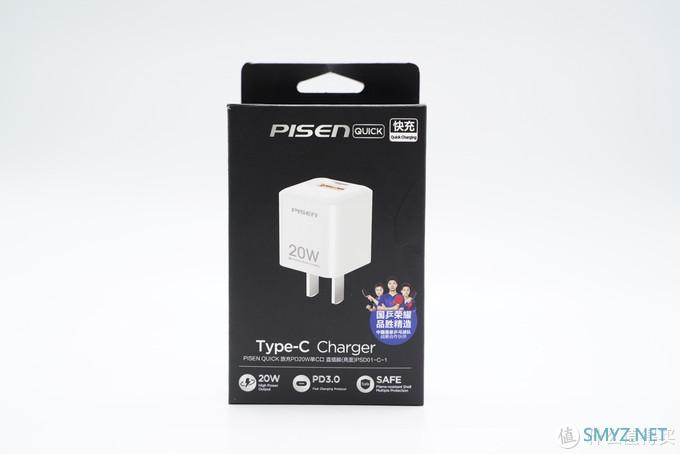

包装盒顶部带有挂钩设计，正面印有PISEN品牌、充电器外观图以及卖点标识。
背面印有充电器特性描述和参数。

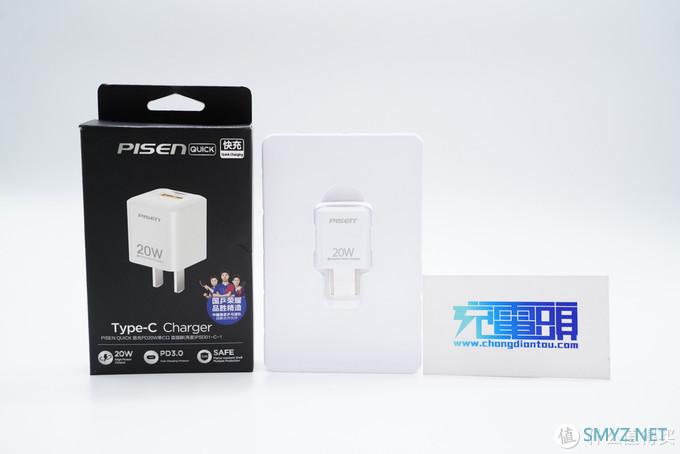

包装内采用塑料托盘固定保护充电器。
品胜这款充电器采用小方块造型设计，腰身以及顶面钢琴烤漆处理，而且顶面微凸，腰身上印有PISEN品牌和20W快充字样。

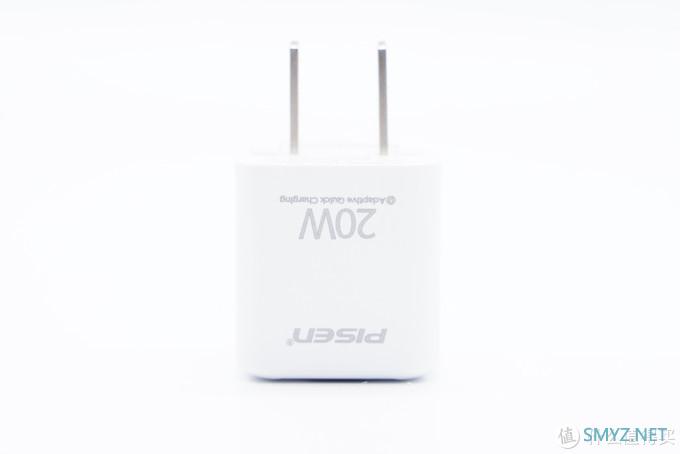

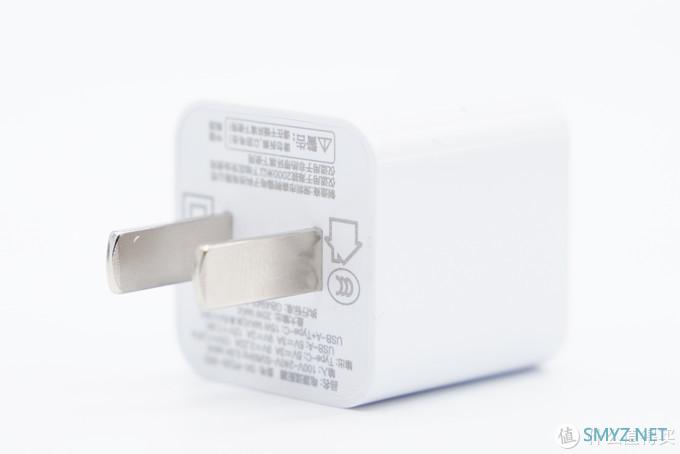

充电器输入端配备固定式国标插脚。

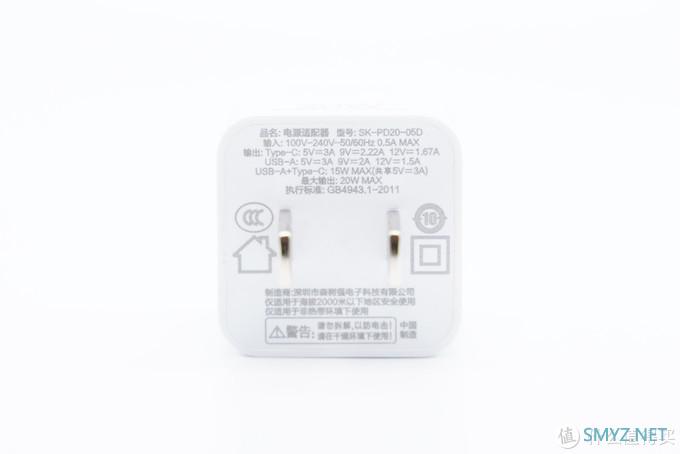

外壳上印有充电器规格参数信息
型号：SK-PD20-05D
输入：100-240V~ 50/60Hz 0.5A
输出：
USB-C：5V3A、9V2.22A、12V1.67A
USB-A：5V3A、9V2A、12V1.5A
USB-C+USB-A：15W（共享5V3A）
最大输出：20W MAX
制造商：深圳市森树强电子科技有限公司
产品已经通过了3C认证。

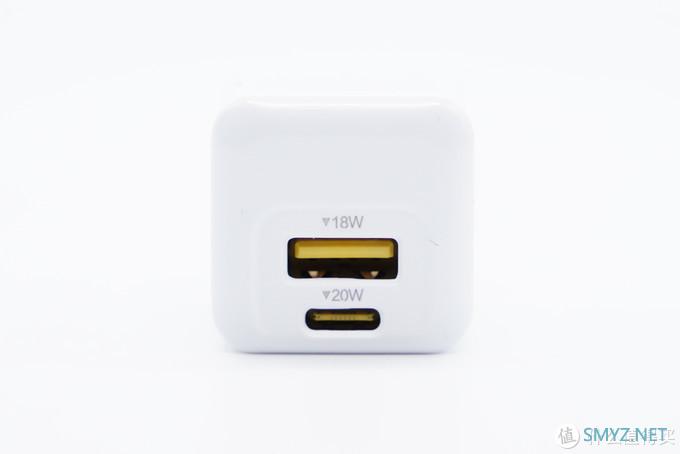

机身顶部配有1A1C接口，均采用黄色胶芯。

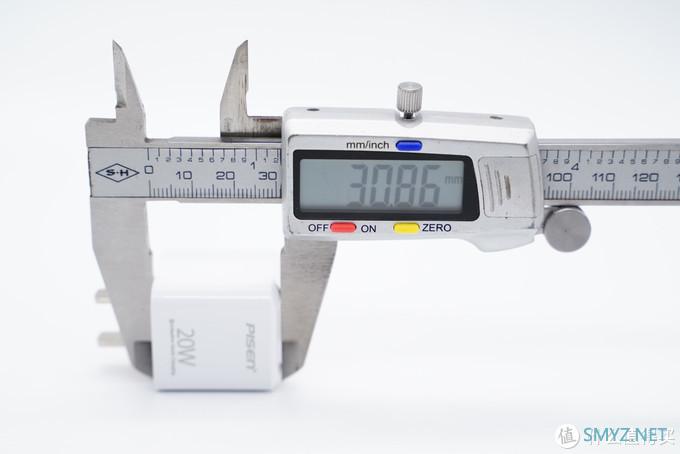

使用游标卡尺实测充电器机身高度为30.86mm。

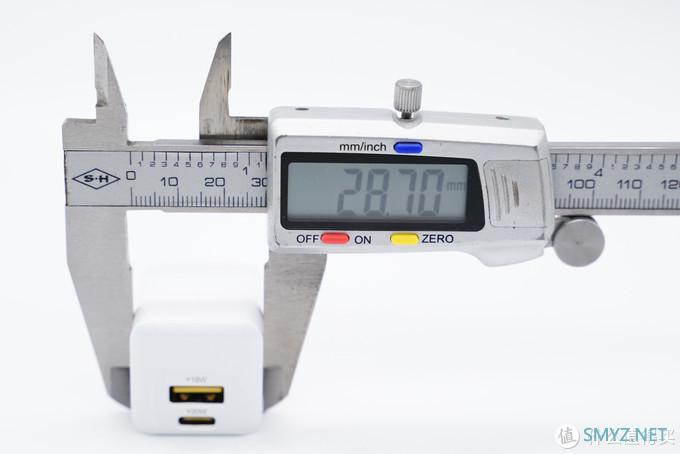

宽度为28.7mm。

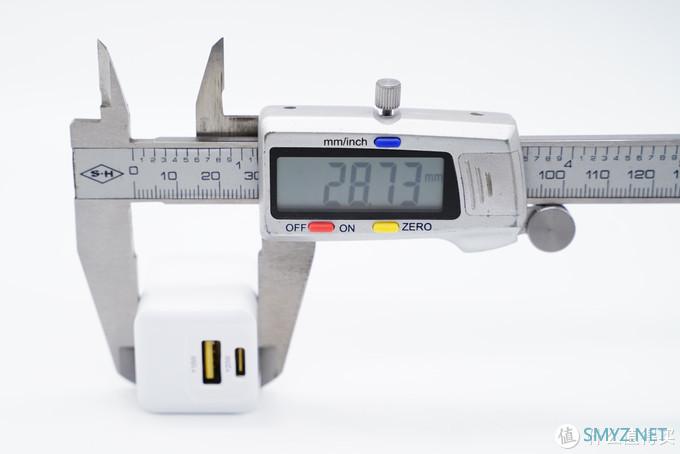

厚度为28.73mm。

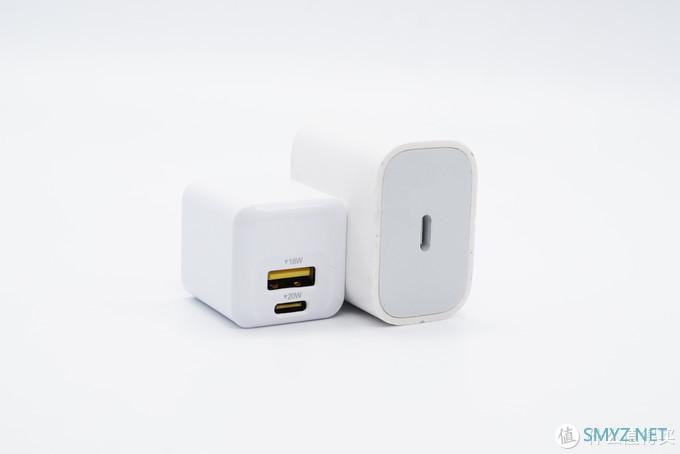

和苹果20W充电器直观对比，体积优势非常明显。

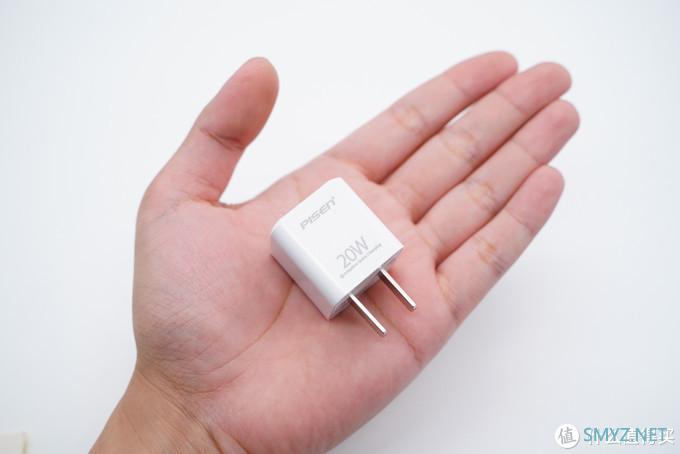

拿在手上的直观感受。

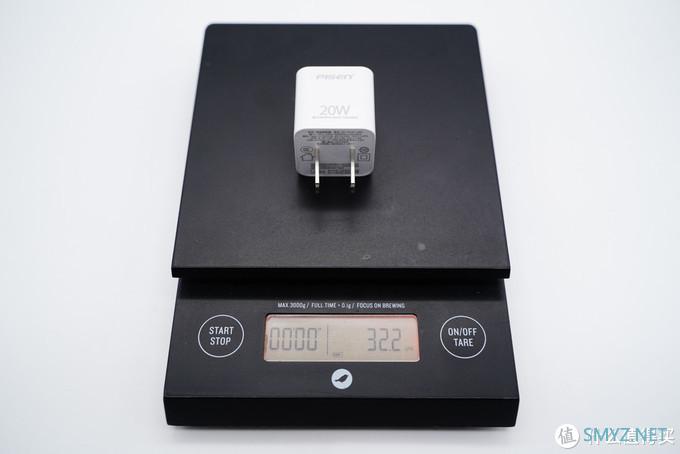

净重约为32g。

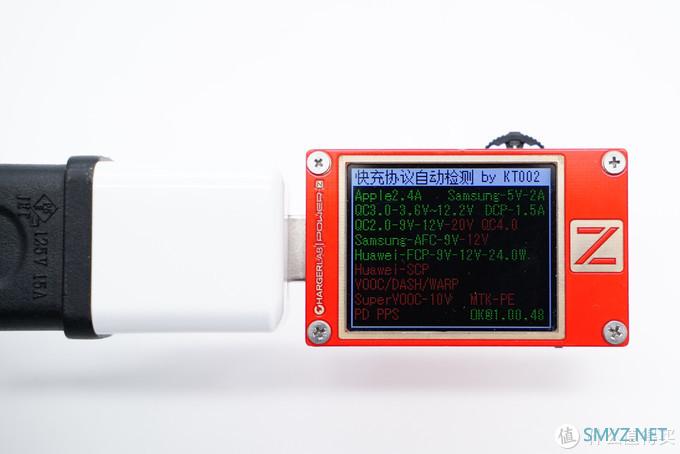

使用ChargerLAB POWER-Z KT002检测USB-A口输出协议，显示支持Apple 2.4A、Samsung 5V2A、DCP协议，以及QC2.0/3.0、AFC、FCP快充协议。
另外USB-C口支持Apple 2.4A、Samsung 5V2A、DCP、QC2.0/3.0、AFC、FCP、PD3.0协议。

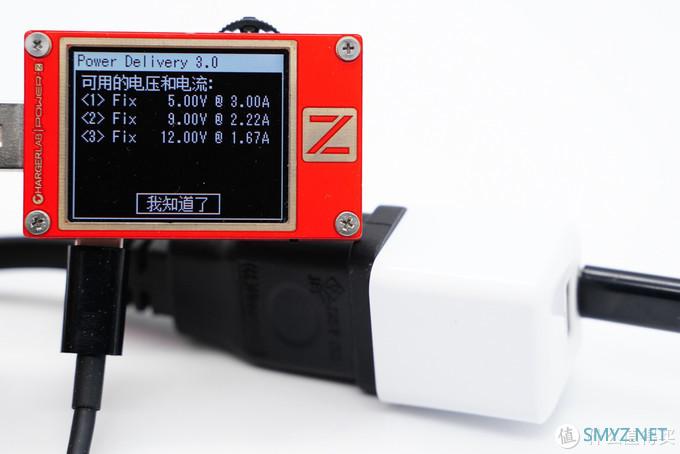

此外还具备5V3A、9V2.22A、12V1.67A三组固定电压档位。
二、品胜20W快充充电器拆解

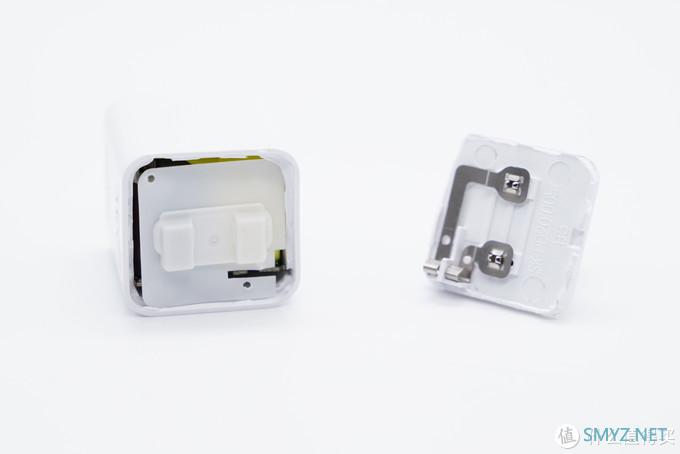

将输入端外壳拆开，内部设有绝缘塑料板隔离，插脚和PCB板通过金属弹片接触通电。

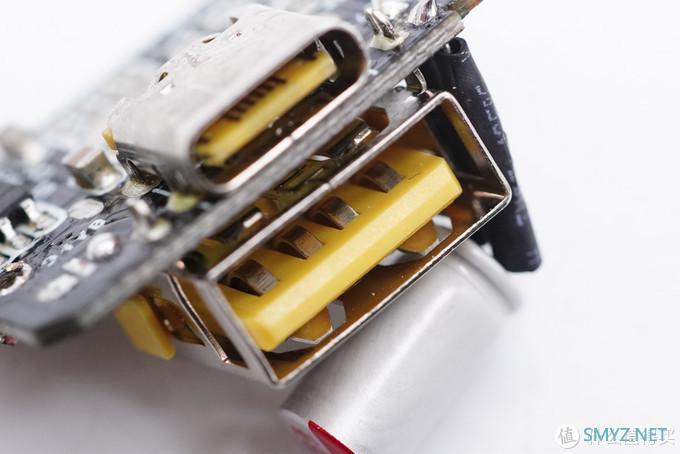

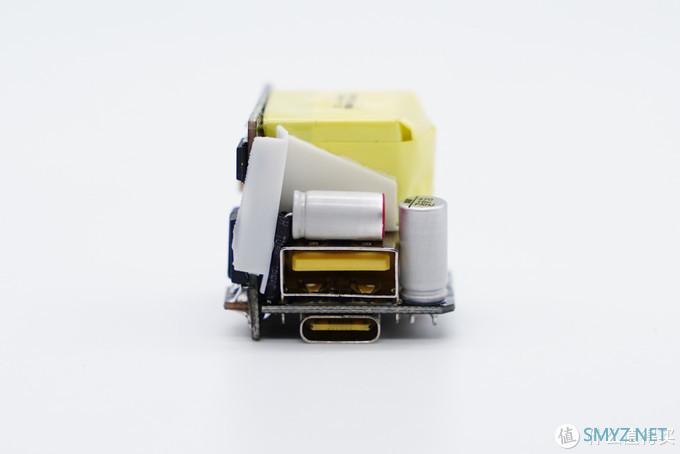

充电器采用两块小板相互垂直焊接设计，输出端两个USB母座焊接在板子两面，节省空间，并且和变压器之间有塑料板隔离。
通过观察发现，这款充电器采用开关电源宽范围输出，两个USB接口由一颗协议芯片控制输出。下面我们就从输入端开始一一了解各元器件。

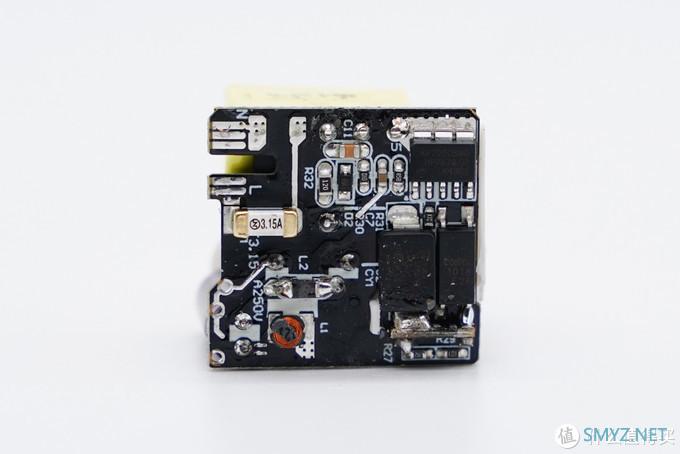

侧边小板背面设有保险丝、滤波电感、主控芯片、光耦和贴片Y电容。

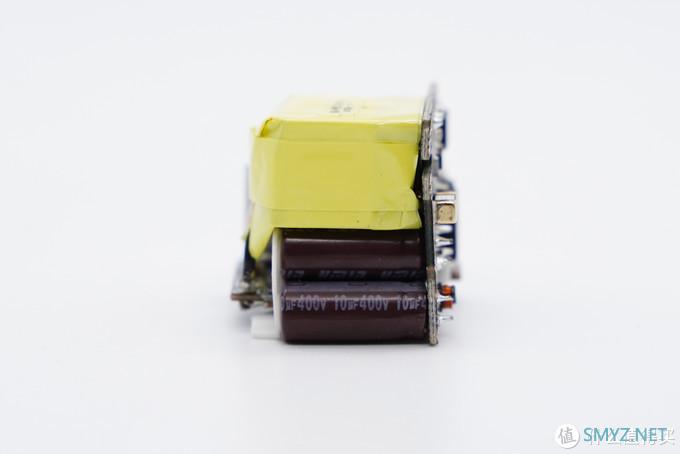

正面设有滤波电容以及变压器等。

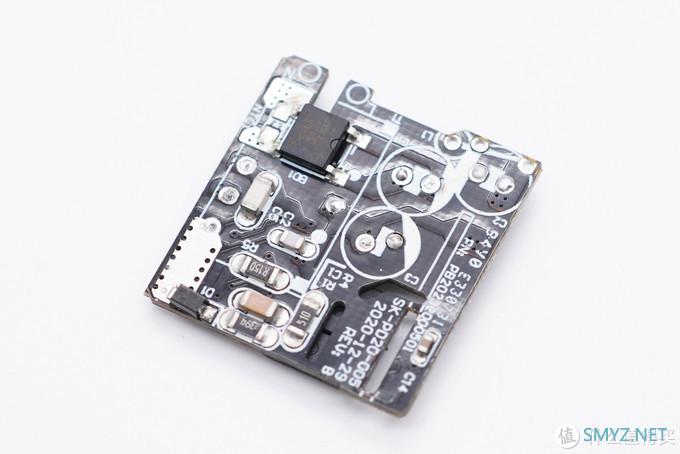

拆掉电容和变压器，可以看到还有一颗整流桥。

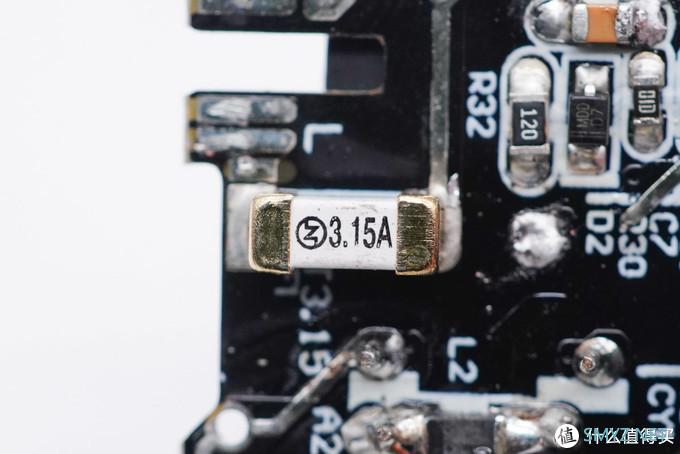

保险丝特写。额定电流3.15A。
WRABS10M整流桥特写。

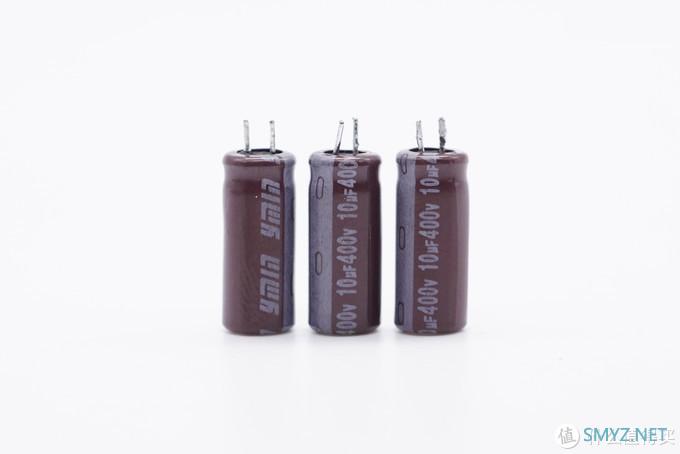

高压滤波电解电容采用永铭KCX系列，规格均为400V 10μF。这是永铭2019年推出的快充电源专用产品，其工作温度范围在-55℃~105℃，3000小时寿命，并具备抗雷击、低漏电流（低待机功耗）、高纹波电流、高频低阻抗等性能优势。
充电头网了解到，凭借小体积的特点，永铭KCX系列电解电容还被飞利浦65Ｗ氮化镓快充插座、柚比30W 1A1C氮化镓快充充电器、努比亚65W 2C1A氘锋氮化镓快充等产品采用，麦多多100W氮化镓、联想90W氮化镓快充、、海陆通、贝尔金等品牌20W迷你快充上，福建云星电子有限公司。“YX”牌固态电容专门针对USB PD快充设计，在105℃的工作环境下仍能保证2000小时的寿命，同时兼具耐高温、耐大纹波、低ESR等特性。
充电头网了解到，采用云星固态电容的电源产品还有华硕65Ｗ 2C1A氮化镓充电器、征拓2C1A 65W氮化镓充电器、爱否开物1A2C 65W PD氮化镓充电器、倍思充电器移动电源二合一等。

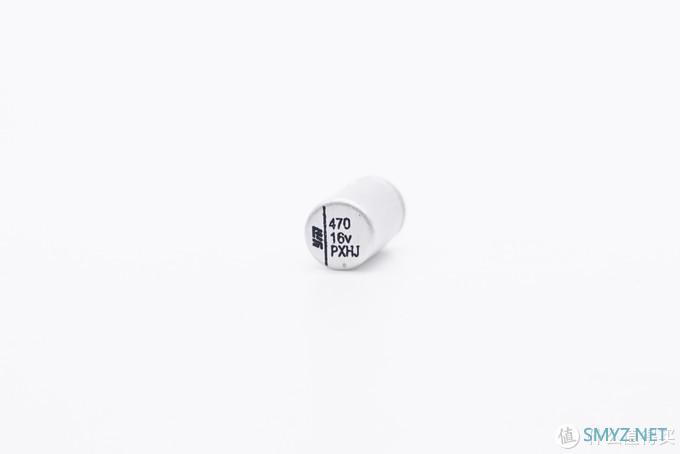

另一颗是永铭NPX系列，规格为16V 470μF。该系列电容具有小体积、低ESR、高容许纹波电流、高可靠性等特点。
充电头网了解到，永铭NPX系列固态电容此前已被图拉斯24W 1A1C快充充电器、图拉斯30W 1A1C USB PD快充充电器等多款产品采用，联想20W 1A1C快充插座、海陆通20W PD快充、奥睿科20W USB PD快充、富满集团云矽半导体单月PD协议芯片销量突破千万颗。

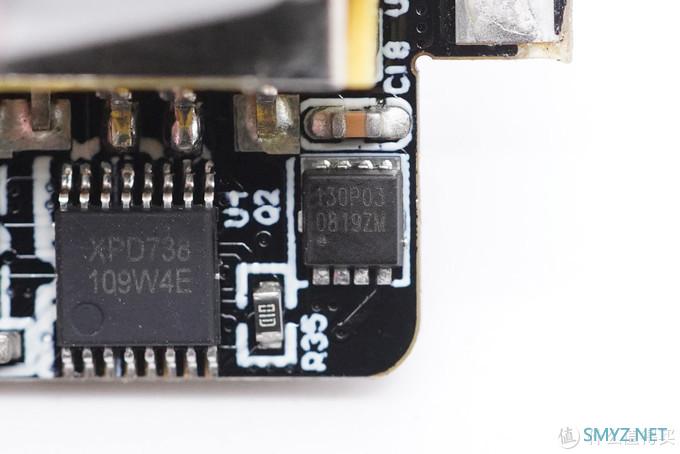

输出VBUS开关管采用真茂佳ZM130P03M，PMOS，耐压30V，导阻13mΩ。

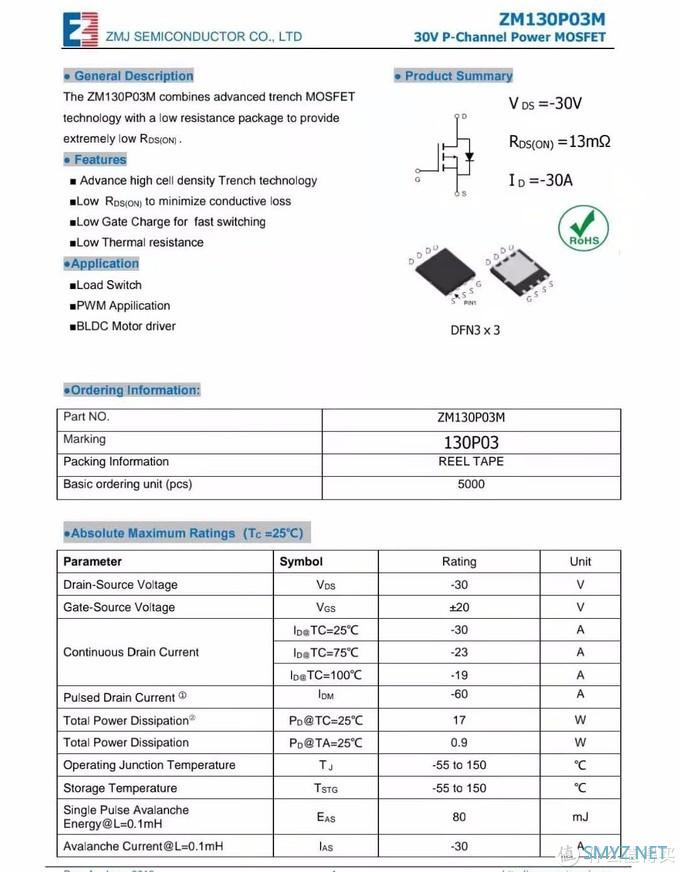

真茂佳ZM130P03M资料信息。

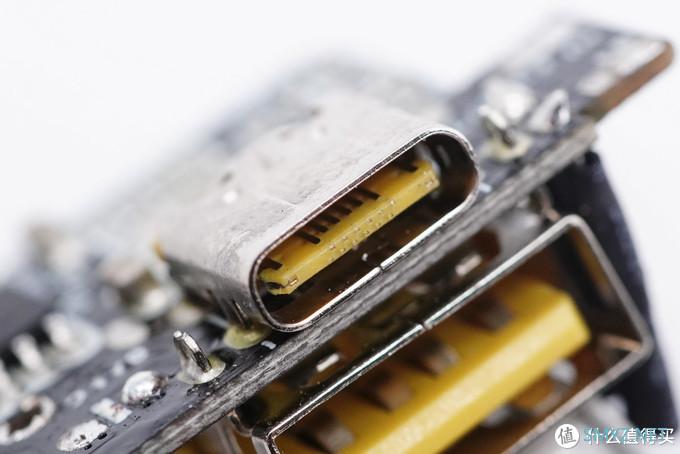

USB-C母座特写。
USB-A母座特写。

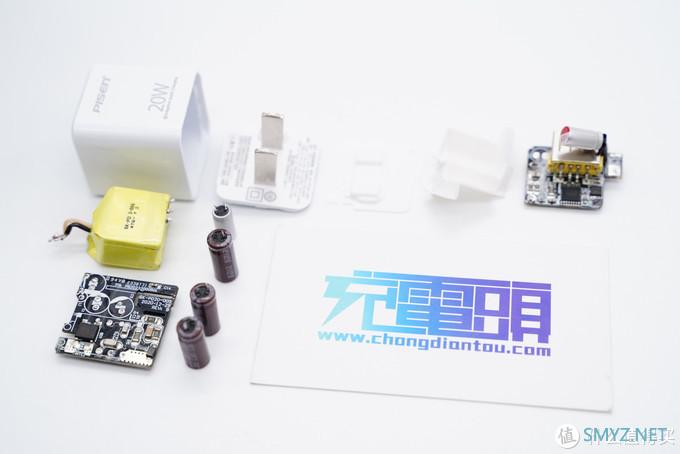

全部拆解完毕，来张全家福。
充电头网拆解总结
品胜这款迷你20W快充充电器从包装盒到机身设计，都保持家族风格，加深品牌形象。在保持体积基本不变的情况下，额外增加一个USB-A口，使其适用范围更加广泛。充电器支持QC、AFC、FCP、PD快充协议，整体兼容性也不错。
充电头网通过拆解了解到，充电器内部采用两块小板相互垂直焊接设计，采用白色塑料壳进行隔离保护，两个USB母座设在输出端小板两面，可以充分利用内部空间。采用必易微KP22308WG+KP41262高集成快充方案，两个接口由云矽半导体XPD738协议芯片控制，即使接口变多，核心芯片也没有变多。而永铭、云星小体积快充电容对充电器小型化同样功不可没。
