拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

2020年10 月 20 日,魅族科技发布了旗下新款真无线耳机魅族 POP2s,延续了魅族 17 年声学领域的深厚沉淀。其外观沿用了前代产品魅族 POP/魅族 POP 2真无线蓝牙耳机的螺旋状曲线设计,音频设计和硬件配置全面升级。魅族 POP2s 真无线耳机采用了全新的双层结构复合振膜,结合全新的音频设计解析力大幅提升。POP2s 是魅族首款支持“Flyme 妙连”的产品,打开充电盒即可与手机快速连接,有弹窗显示;内置蓝牙5.0低延迟芯片,耳机支持通话降噪、触控、唤醒语音助手等功能,续航数据为6h+24h,IPX5级防水防汗。下面就通过拆解看看其用料和结构设计还有哪些升级。

此前我爱音频网拆解过魅族诸多音频产品:魅族HD60头戴降噪蓝牙耳机、魅族HD60头戴式蓝牙耳机、魅族 Gravity悬浮音响、魅族HALO激光蓝牙耳机、魅族 EP63NC 颈挂式降噪耳机、魅族 HiFi解码耳放、魅族 HiFi解码耳放PRO、魅族 蓝牙小音箱A20。

一、魅族 POP2s 真无线耳机 开箱

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

包装盒为天地盖设计,风格与前代一致,较为简洁,不过没有了魅族标志性的一抹蓝色装饰。左上角是魅族的品牌名,中间区域是耳机和充电盒的渲染图,底部是产品名“魅族 POP2s 真无线耳机”。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

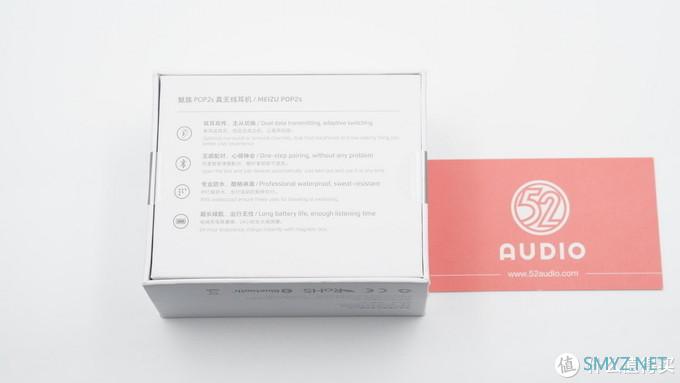

包装盒背面是四个产品特色功能:双耳双传、主从切换;开盖即连,无感配对;IPX5级防水,出行运动皆可用;耳机搭配充电盒总续航可达24小时。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

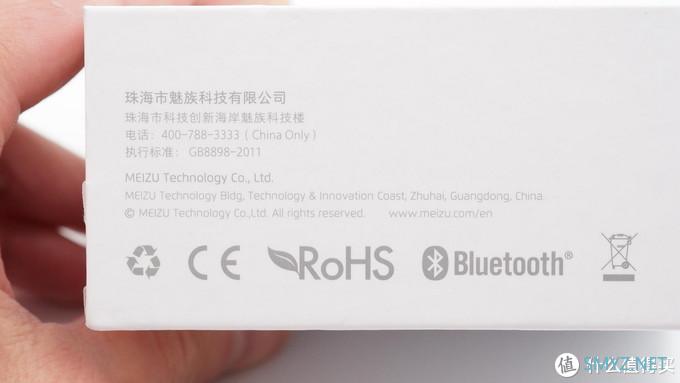

包装盒底部是公司信息和部分产品认证信息,珠海市魅族科技有限公司。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

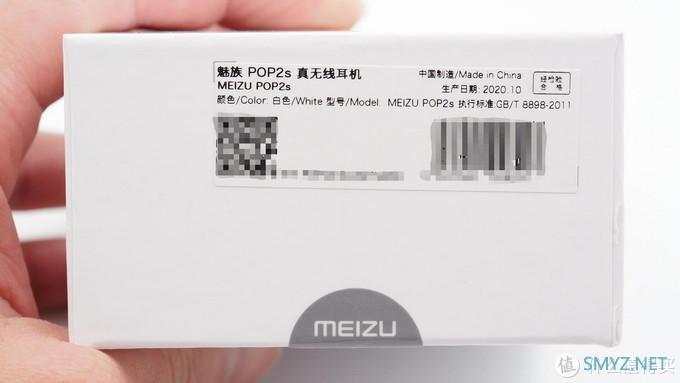

顶部的产品标签,魅族 POP2s 真无线耳机,白色。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

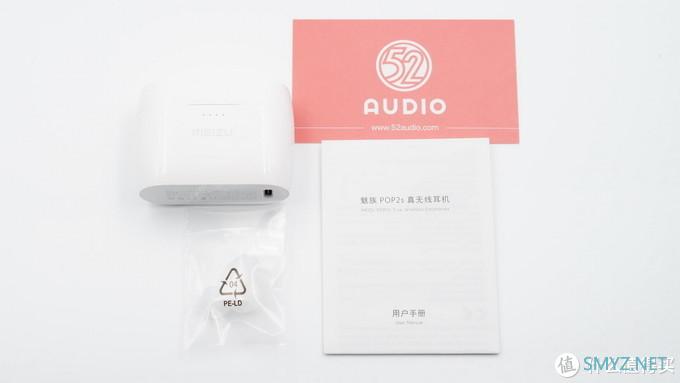

包装盒内物品,魅族 POP2s耳机和充电盒、额外附赠的硅胶耳塞和用户手册。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

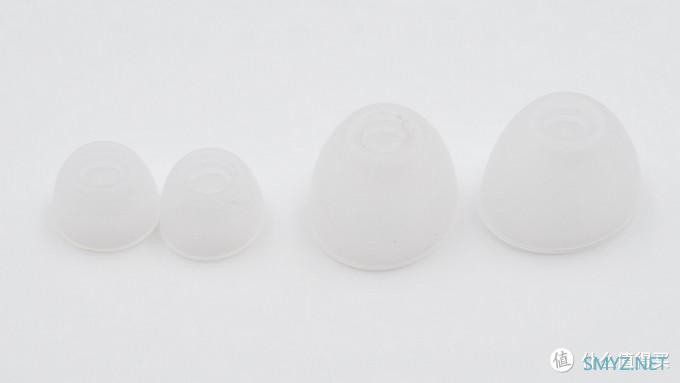

额外附赠的两对硅胶耳塞,方便不同耳道大小的人群佩戴,耳机上自带的是中号。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

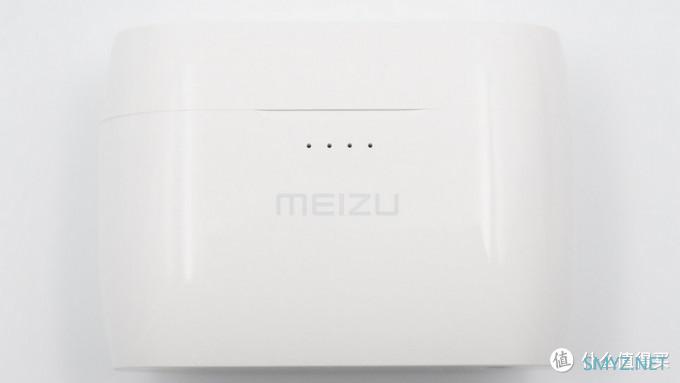

充电盒正面展示,外观与前代一致,顶部和底部均为平面,可放置在桌面上。正面开盖处有凹槽、电量指示灯和魅族的品牌名。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

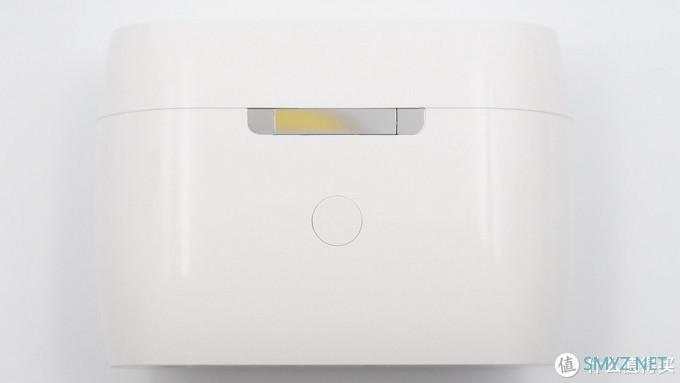

充电盒背面展示,盒盖通过金属合页连接机身,下面有一个快速配对按键。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

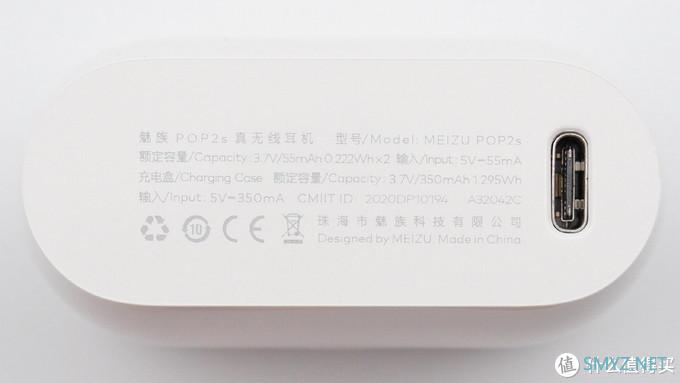

USB Type-C充电接口依然在充电盒底部一侧,旁边有部分产品信息。魅族POP 2s真无线耳机,耳机电池额定容量3.7V/55mAh,0.222Wh×2,输入5V⎓55mA。充电盒电池额定容量3.7V/350mAh,1.295Wh,输入5V⎓350mA。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

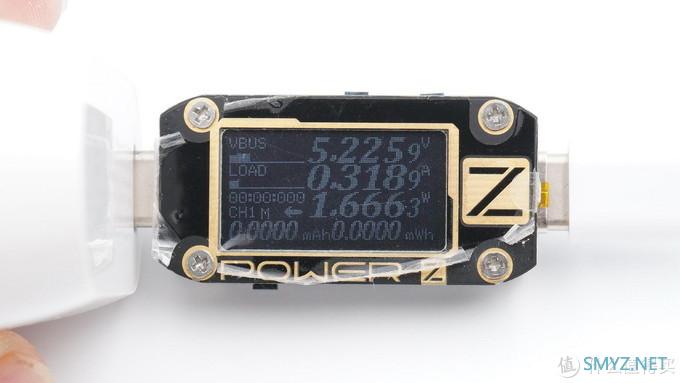

我爱音频网采用ChargerLAB POWER-Z KM001C便携式电源测试仪对魅族 POP2s 真无线耳机进行有线充电测试,充电功率约为1.6W。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

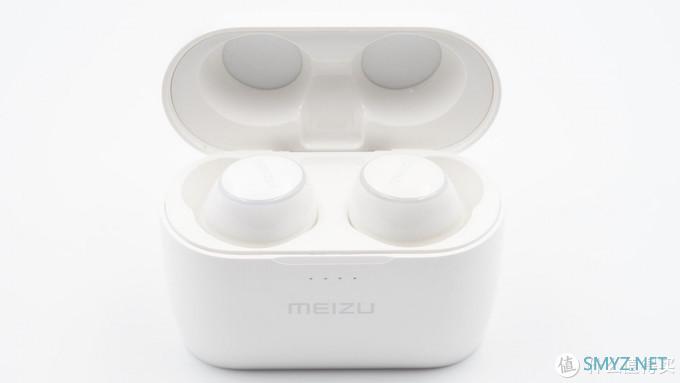

耳机在充电盒内的状态。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

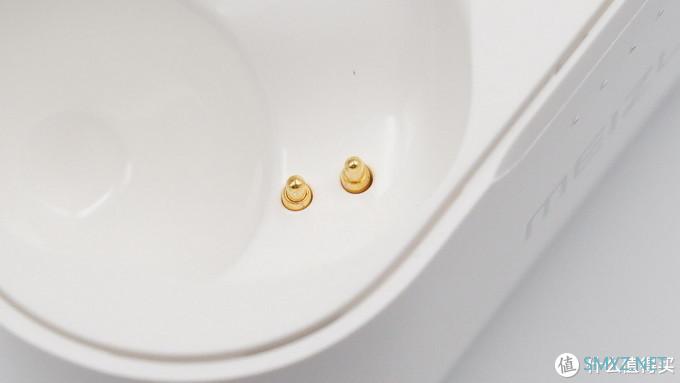

给耳机充电的两个金色Pogo Pin。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

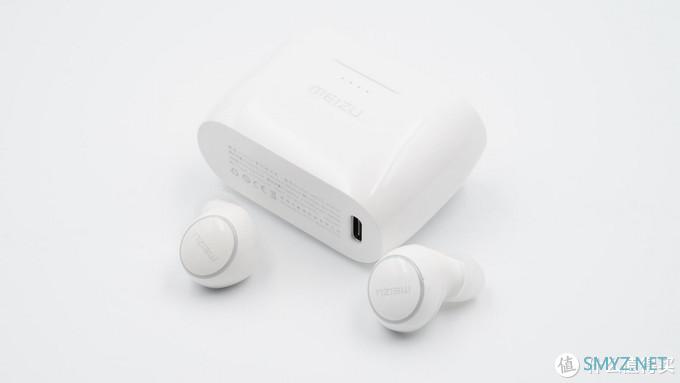

MEIZU魅族 POP2s 真无线蓝牙耳机。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

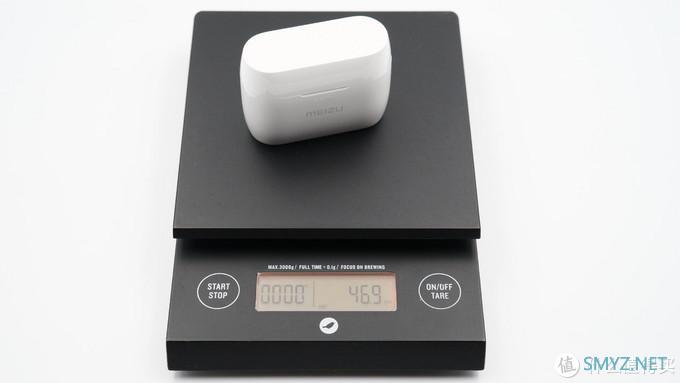

耳机和充电盒共重46.9克。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

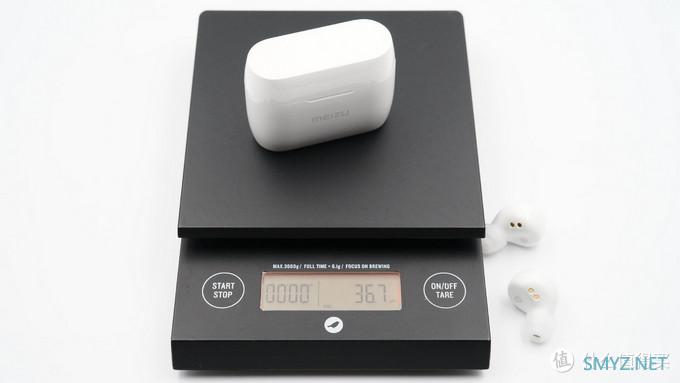

充电盒单重36.7克。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

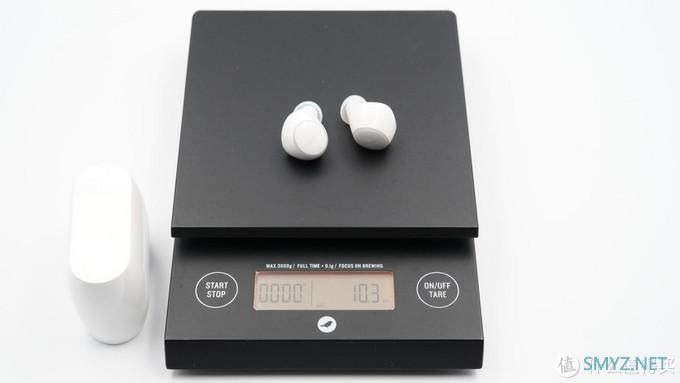

左右耳机共重10.3克。

二、魅族 POP2s 充电盒拆解

经过前面的开箱,我们已经对魅族 POP2s真无线耳机的外观有了初步印象,与前代相比变化不大,下面再通过拆解看一下其内部结构和电源管理系统。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

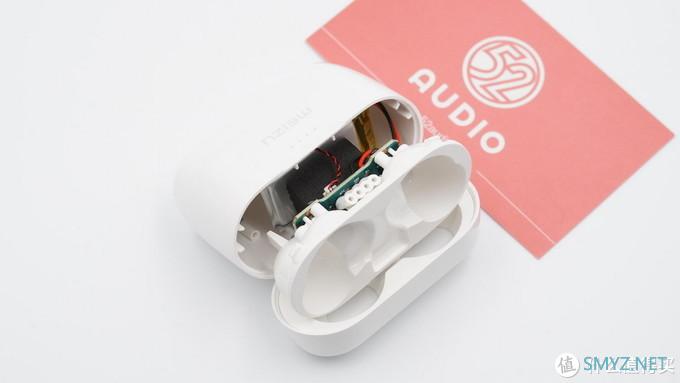

撬开充电座舱可以看到内部结构。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

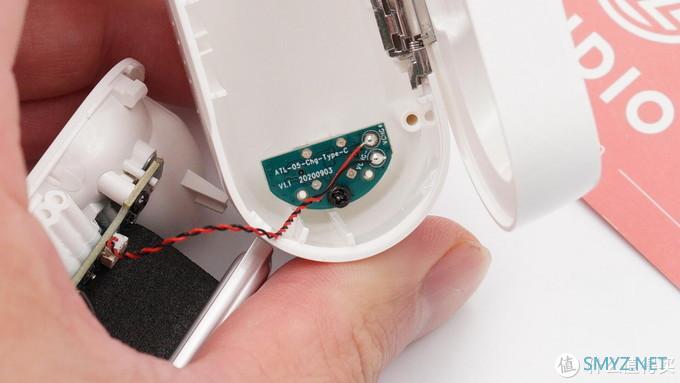

充电盒底部充电接口所在的PCBA通过导线与主板连接。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

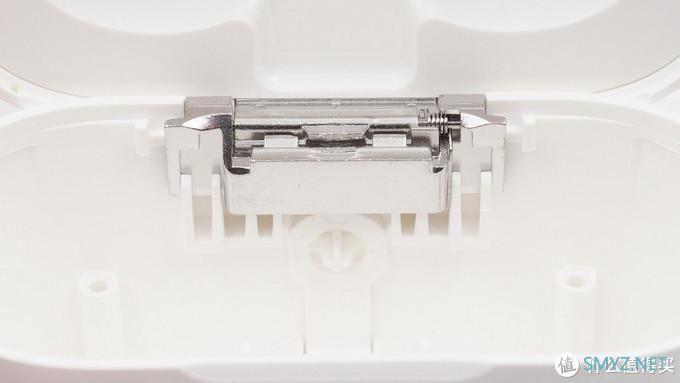

金属合页内侧结构展示。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

充电盒内部结构正面展示。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

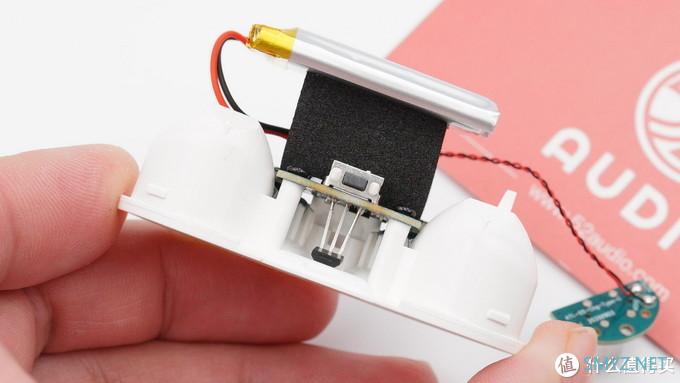

充电盒内部结构背面展示。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

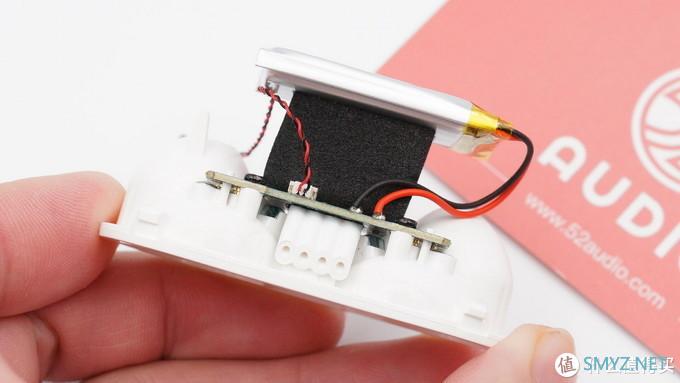

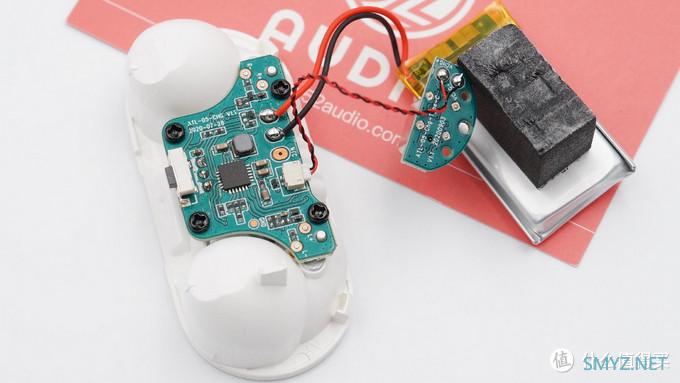

充电盒主PCBA使用四颗螺丝固定在壳体上,主板与电池之间有一块厚实的泡棉。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

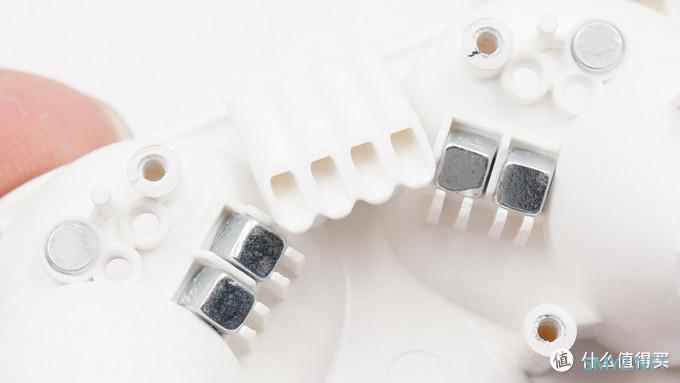

取下主板,充电座舱内侧展示,四个开孔处是指示灯的导光结构,左上方和右上方的圆形磁铁用来吸附盒盖,耳机位置的四颗磁铁用来吸附固定耳机。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

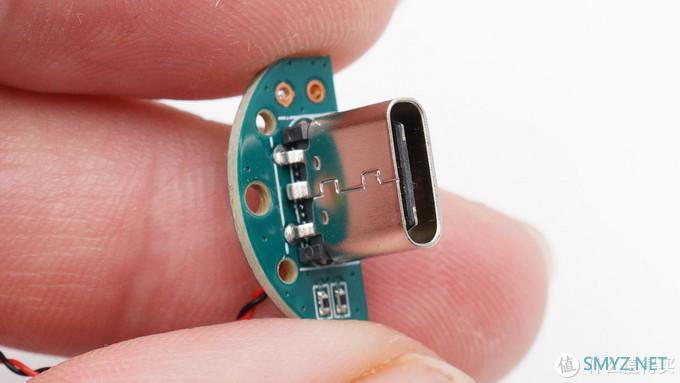

Type-C充电接口所在的PCBA。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

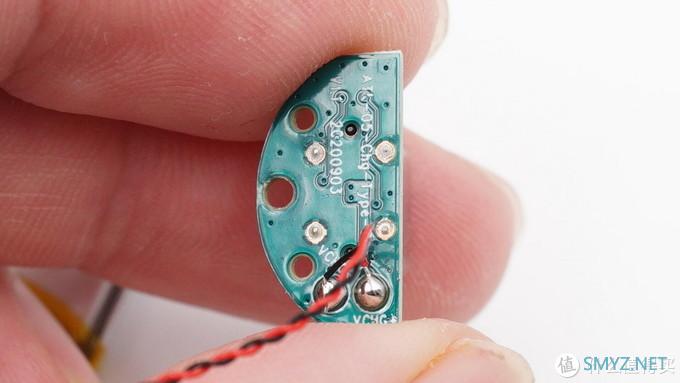

PCBA另一侧展示,通过导线与主板相连。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

充电输入导线与主板通过连接器相连。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

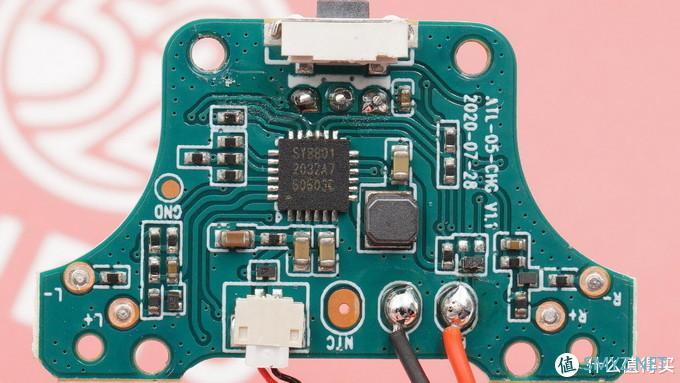

充电盒主PCBA电路展示,主要是电源管理系统,右下角是电池导线的焊点,焊点饱满,充电盒接口位置均有TVS进行静电防护。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

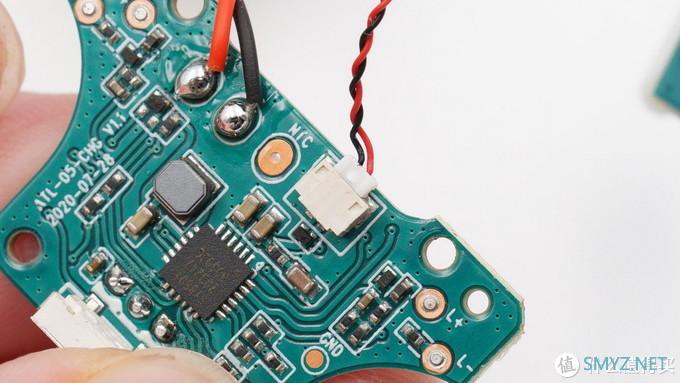

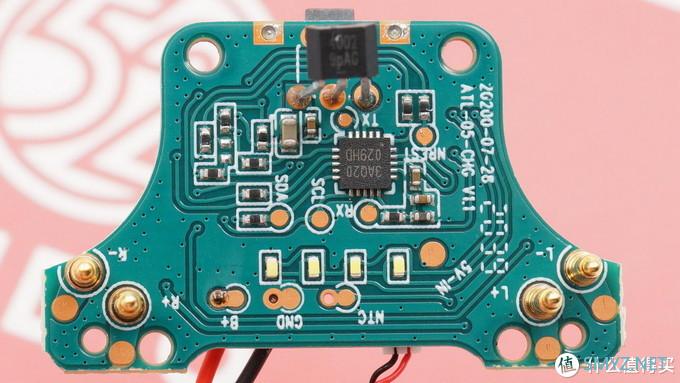

充电盒主PCBA另一侧电路展示,有MCU相关电路。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

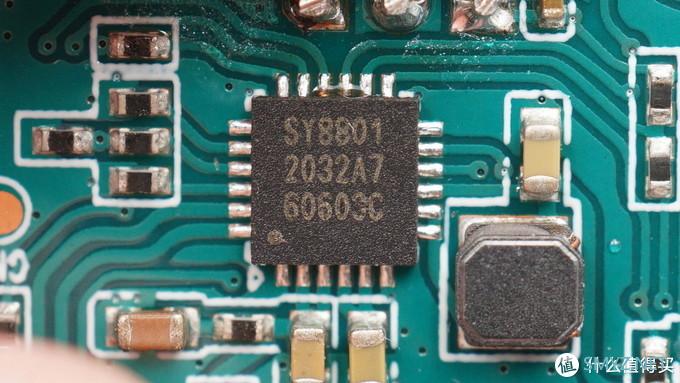

思远半导体专为TWS耳机充电仓设计的SY8801芯片,在确保安全、高可靠性能的设计基础上(支持28V输入耐压,内置全功能的充放电过压、过流、过温、短路保护等功能),还集成了I2C通讯功能和内部通讯隔离功能。通过I2C接口,系统的MCU可以读取、配置电源内部的功能以及电池充放电管理的参数,轻松地实现例如NTC保护、分段调节电池电流 、TWS耳机入仓、出仓检测、电源输出自动开启等功能。

思远SY8801集成的内部通讯隔离模块,极大地优化了智能TWS充电仓的功能设计,无需复杂的外围电路,MCU通过连接控制SY8801即可实现。不光能够实现对耳机充电的功能,还能够通过与耳机连接的电源POGO PIN进行数据的通讯传输,实现包括充电仓电量上传、耳机在充电仓内清除配对、恢复出厂设置、耳机软件升级等功能。

据我爱音频网拆解了解到,思远半导体的TWS耳机充电盒电源管理芯片目前已被OPPO、小米、百度、万魔、233621、传音、魔宴、创新科技、一加等众多知名品牌采用。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

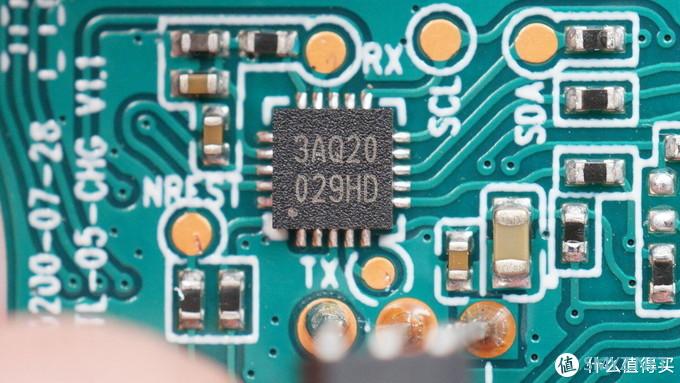

Nuvoton新唐科技N76E003AQ20 8051内核单片机,QFN-20封装,用于充电盒整机控制。

据我爱音频网拆解了解到,OPPO Enco W51 真无线降噪耳机、vivo TWS Neo 真无线蓝牙耳机、vivo TWS Earphone真无线蓝牙耳机也采用了新唐科技的单片机。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

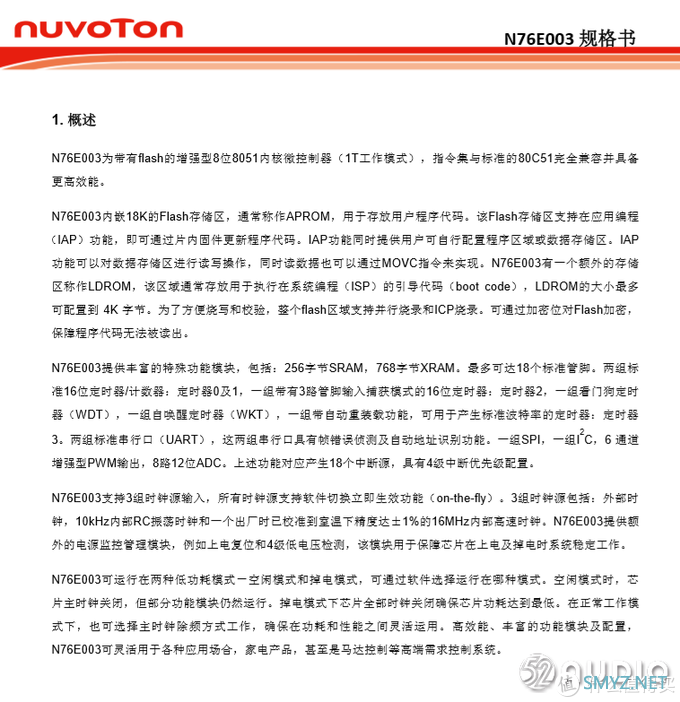

Nuvoton新唐科技N76E003AQ20 介绍。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

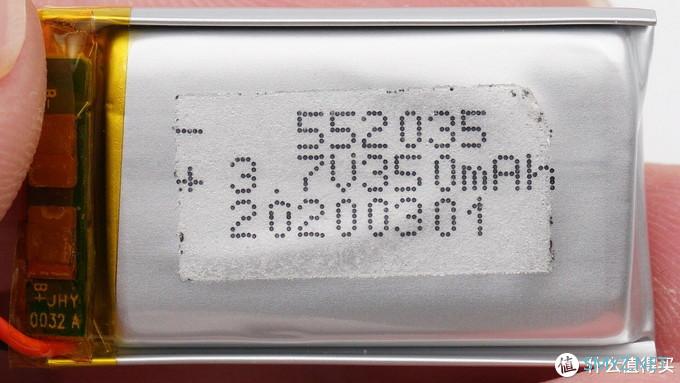

电池信息,型号552035,额定电压3.7V,额定容量350mAh。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

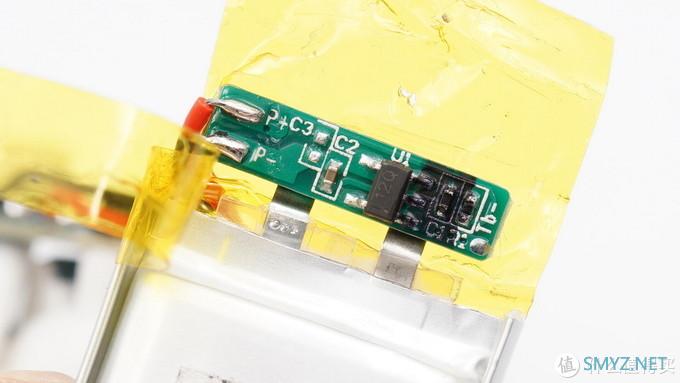

电池保护板特写,一颗一体化IC提供电池的保护功能。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

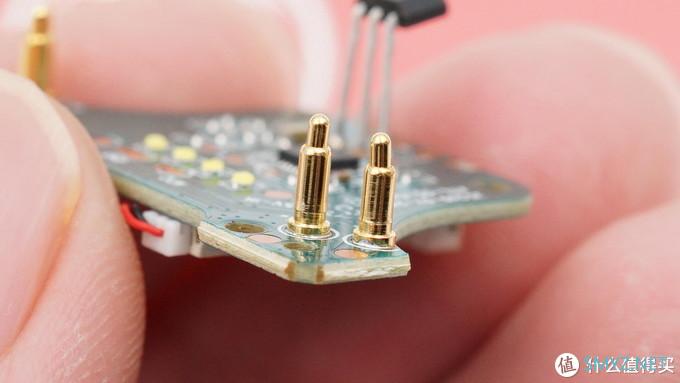

给耳机充电的Pogo Pin。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

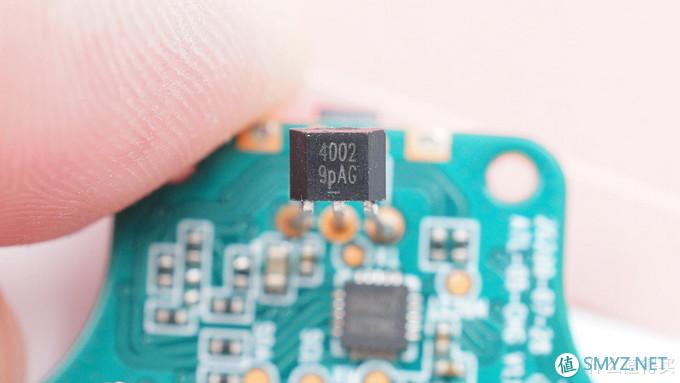

丝印4002 9pAG的霍尔元件。充电盒盒盖开启、关闭时的磁场变化会被霍尔元件感知到,进而通知充电盒MCU和耳机与已连接设备配对或断开连接。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

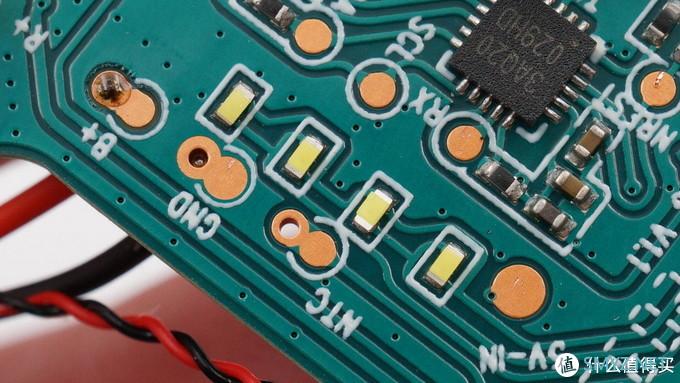

四颗LED指示灯,用于显示电量和充电盒状态。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

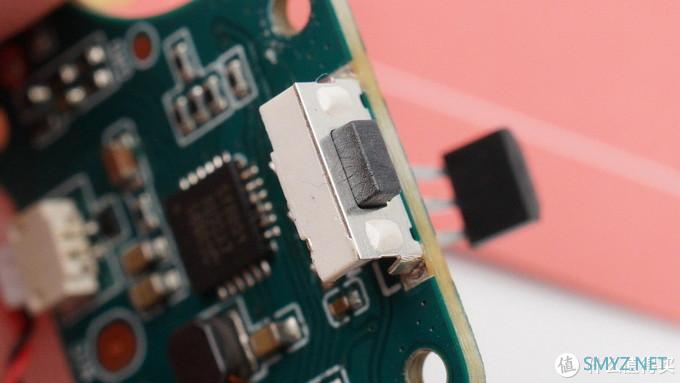

微动按键焊接在主板上。

三、魅族 POP2s 耳机拆解

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

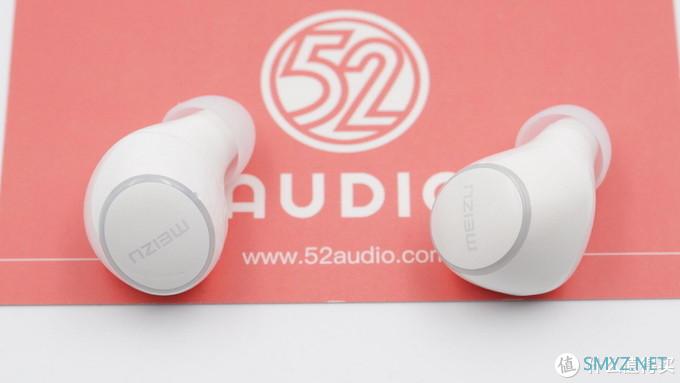

下面我们继续来拆解耳机部分。魅族 POP2s 真无线耳机的外型延续了POP系列的经典设计,耳机壳体遵循黄金分割比例,螺旋状的设计更加贴合耳廓,能够增强佩戴的稳定性和舒适性。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

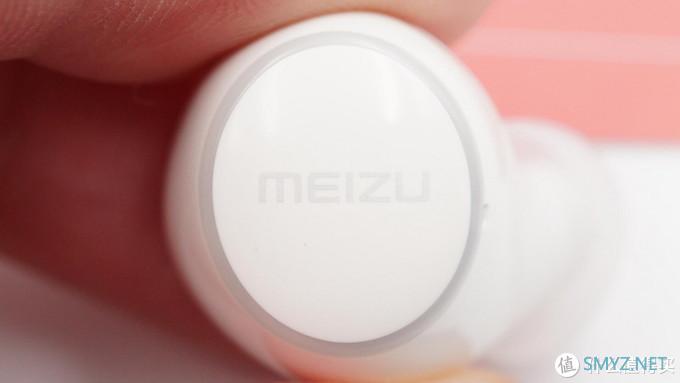

耳机外壳支持触控,上面有魅族的品牌名,外圈依旧是魅族POP系列标志性的光环设计,此次采用了白色光环而非蓝色,官方宣传这样与充电盒的白色指示灯更统一。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

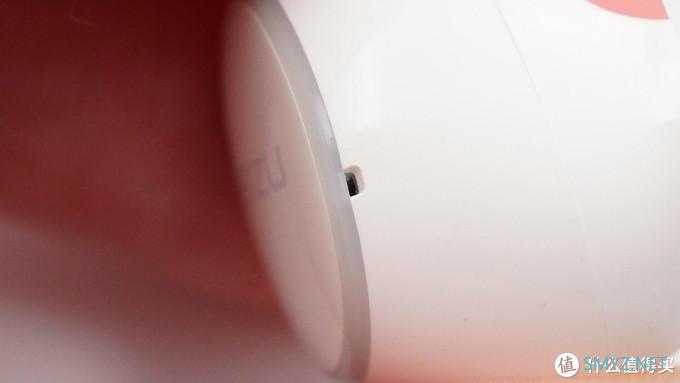

壳体一侧的导光柱和通话麦克风开孔。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

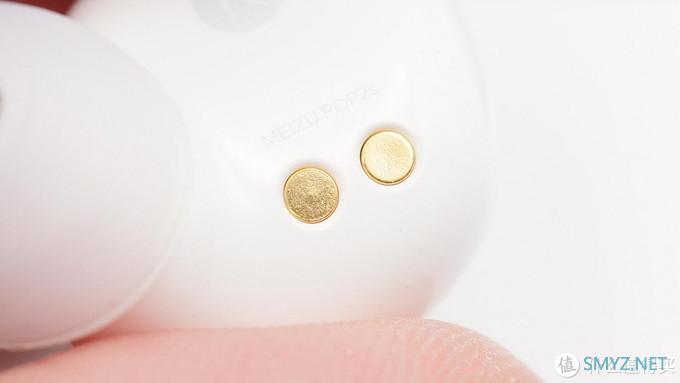

给耳机电池充电的触点,附近印有产品名“MEIZU POP2s”。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

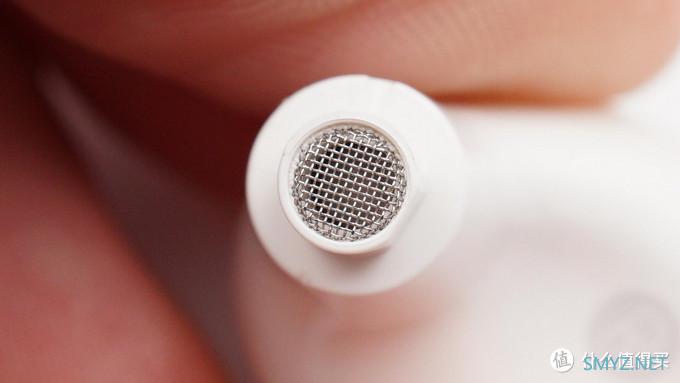

耳机出音嘴处采用金属防尘网,阻止异物进入。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

沿合模线拆开耳机壳体即可看到内部结构。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

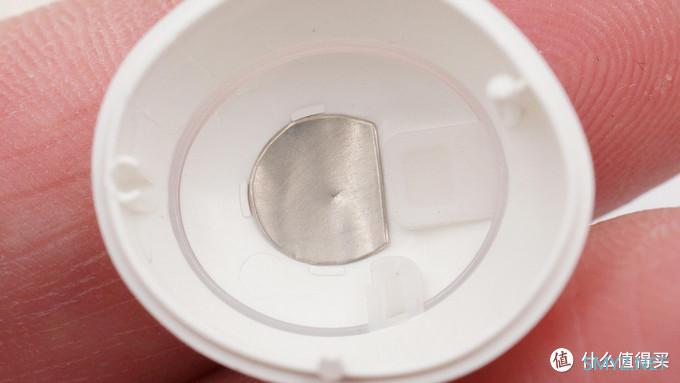

耳机外壳的内侧展示,中间的金属箔片用于感知触控操作;外圈的透明材质可以透光,形成光圈效果。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

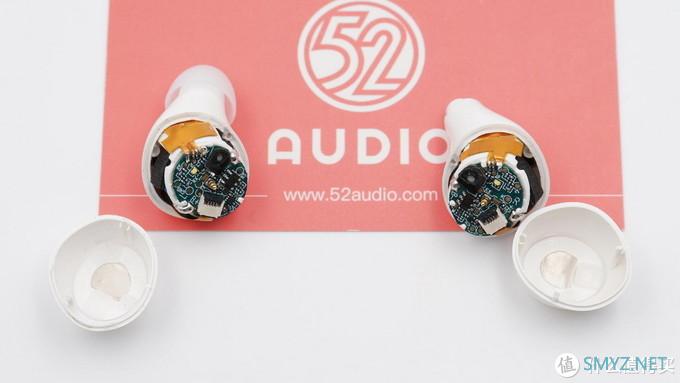

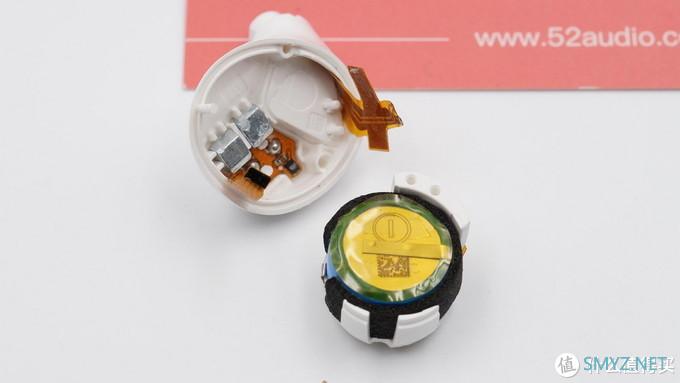

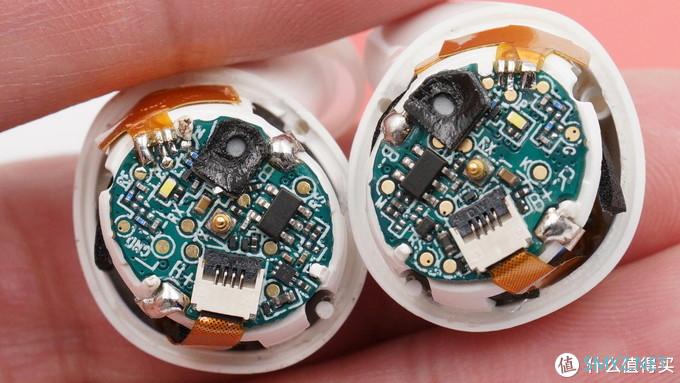

左右耳机的内部结构基本一致。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

耳机内部有一个白色支架固定主板和电池。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

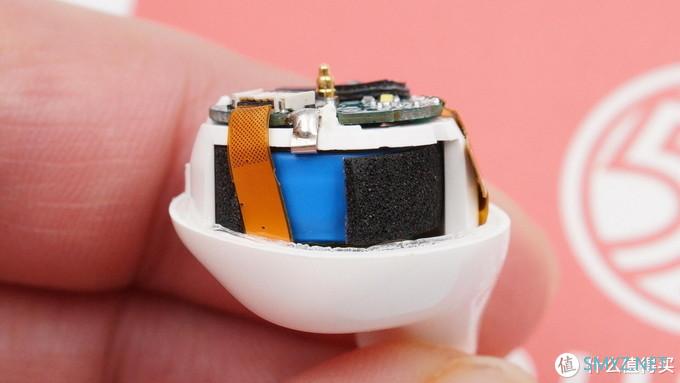

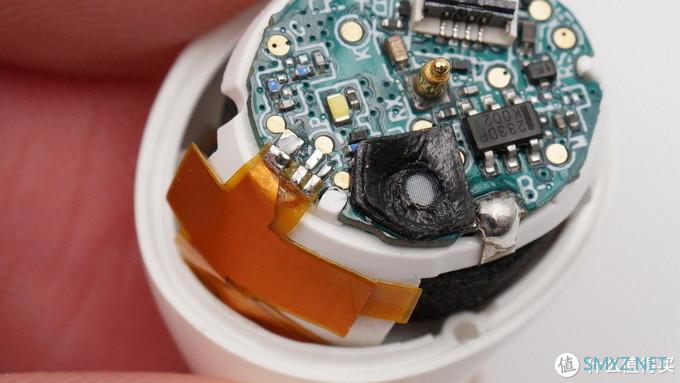

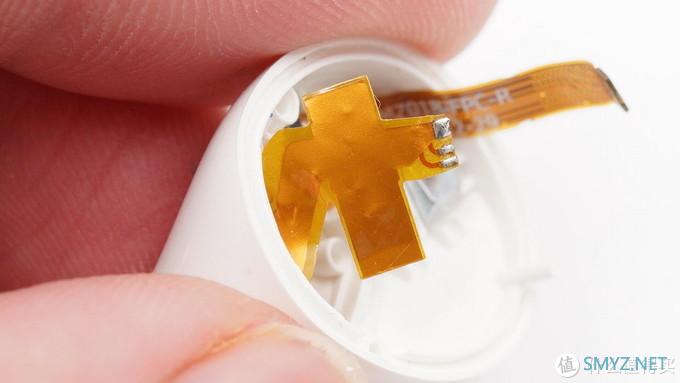

壳体一侧有FPC焊接在主板上。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

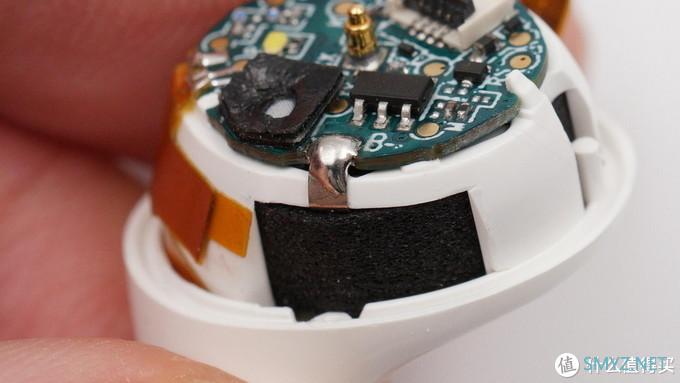

电池正负极的镍片焊接在主板上。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

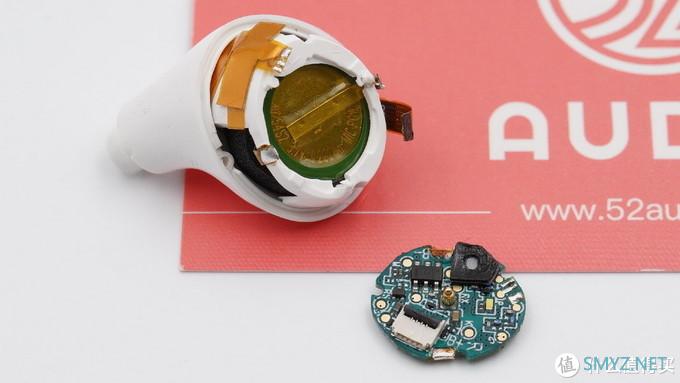

焊开焊点,取下主板。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

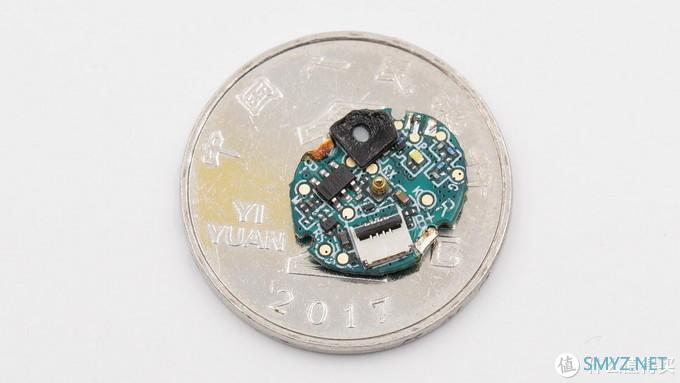

主板电路与一元硬币的尺寸对比。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

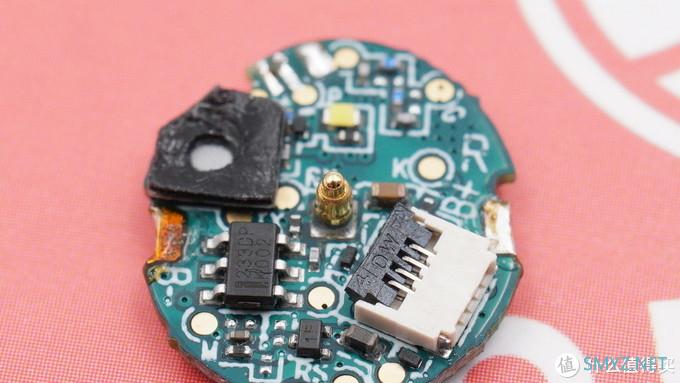

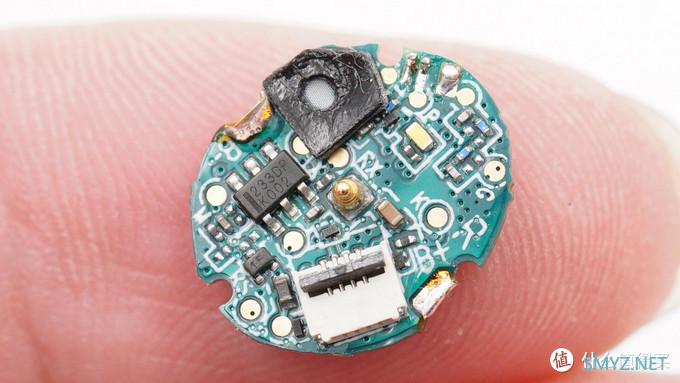

一侧电路展示,下方是充电触点FPC与主板相连的连接器座子。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

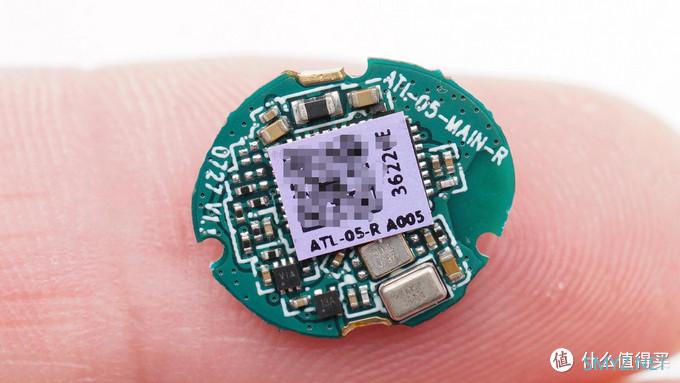

另一侧电路展示,二维码标签下方是蓝牙主控芯片。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

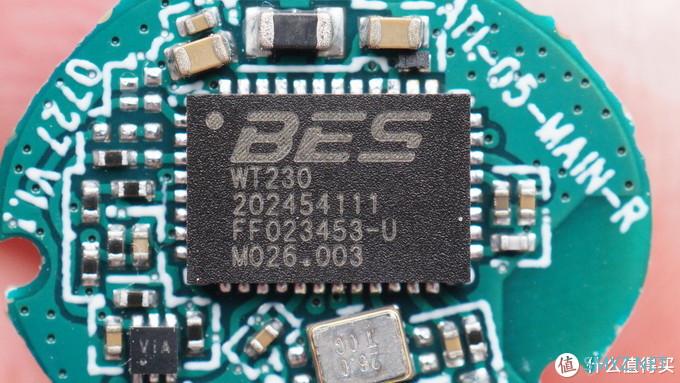

魅族 POP2s 真无线耳机的主控芯片是BES WT230-U。WindTunnel风洞是恒玄科技旗下的蓝牙芯片品牌。

WT230-U是一款高度集成的SoC,具有蓝牙5.0双模和高性能Cortex-M4F,适用于音频和语音应用;WT230-U通过高度集成RF收发器,高性能音频编解码器和无盖耳机驱动器,最大限度地降低了外部元件和BOM成本。

WT230-U采用先进的低功耗CMOS工艺制造,并采用4 * 6mm 40引脚QFN封装;蓝牙版本5.0,功耗8mA。WT230M/S/U,分别对应WT200M/S/U ,可以支持单声道/立体声/TWS蓝牙耳机方案。

据我爱音频网拆解了解到,目前已有华为、三星、小米、OPPO、JBL、万魔、荣耀、百度、一加、传音、坚果等品牌的真无线耳机大量采用了恒玄方案。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

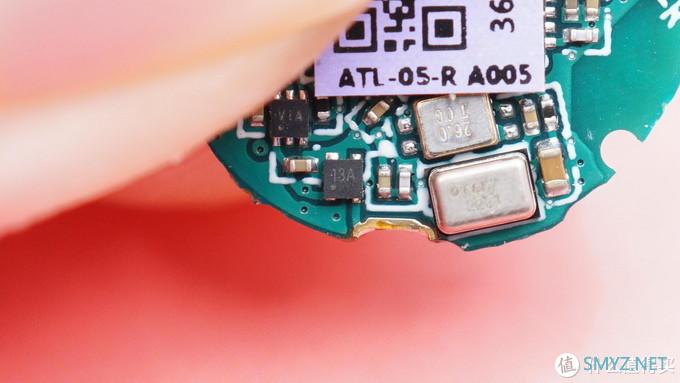

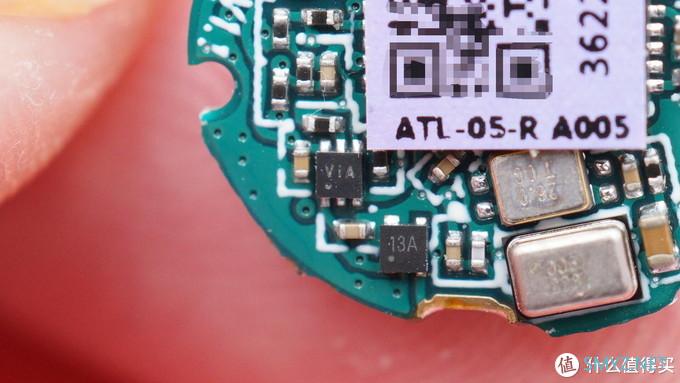

丝印13A的一体化电池保护IC。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

丝印VIA的IC。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

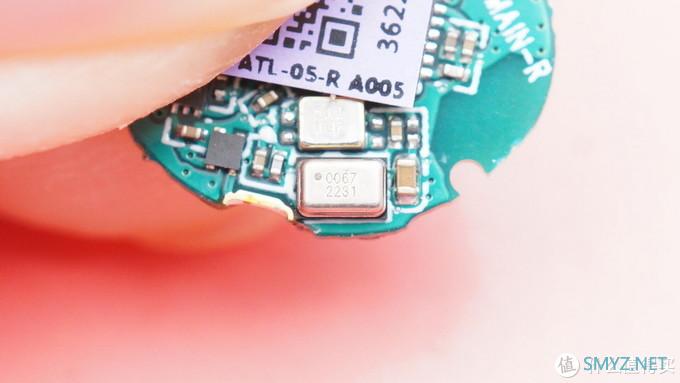

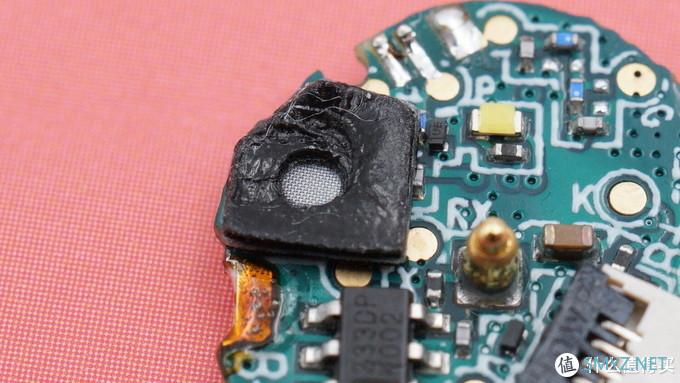

镭雕0067 2231的MEMS硅麦,用于通话拾音。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

主板另一侧麦克风拾音孔的保护罩。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

连接触控感应区域的Pogo Pin。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

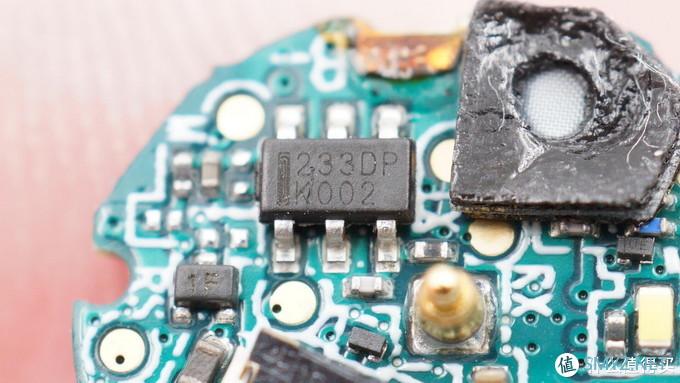

Tontek通泰积体电路股份有限公司 TTP 233DP单通道触控芯片,用于检测触控操作。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

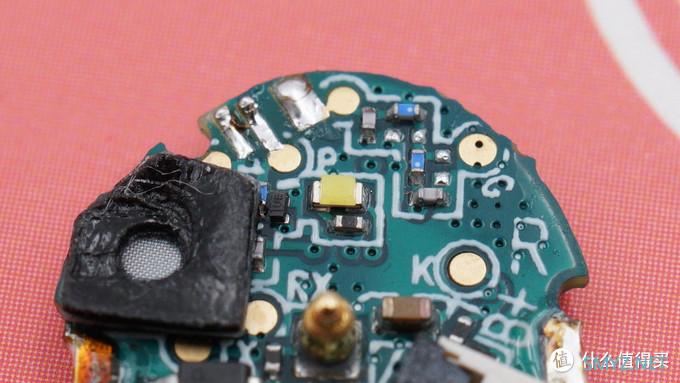

一颗LED指示灯。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

取出扣式电池,可以看到音腔内的结构。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

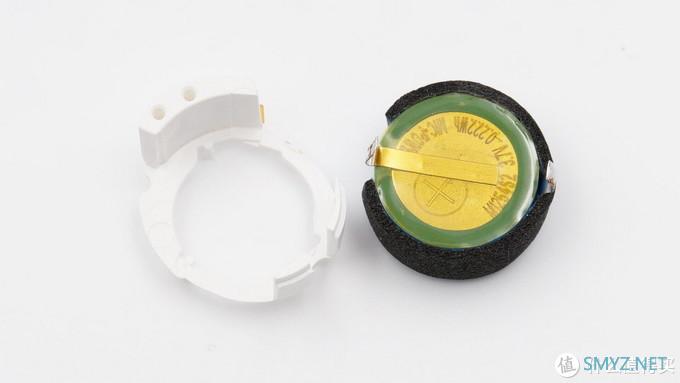

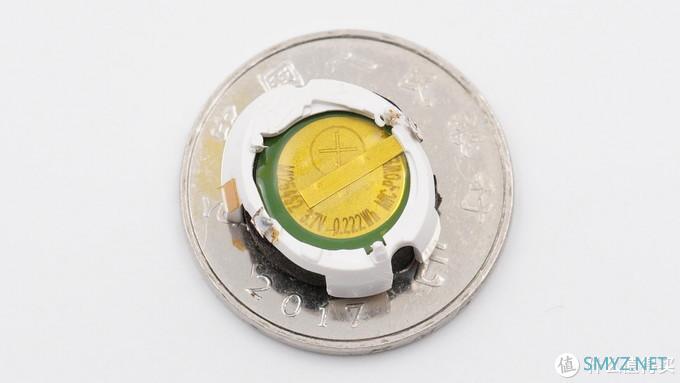

扣式电池和支架与一元硬币的尺寸对比。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

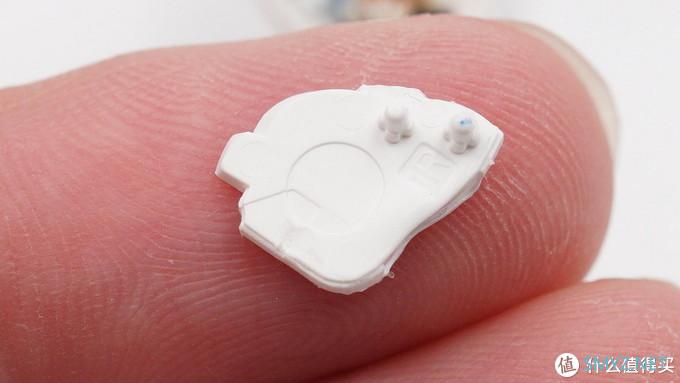

取下固定电池和主板的支架。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

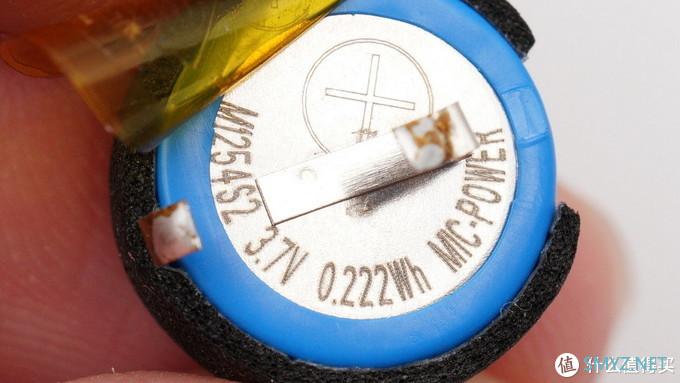

扣式电池来自MIC-POWER 微电新能源,型号M1254S2,直径12mm、厚度5.4mm,额定电压3.7V,额定容量0.222Wh,60mAh。

据我爱音频网拆解了解到,目前已有2336321、漫步者、vivo 、Klipsch杰士、魅族、JEET、爱奇艺、VIDVIE等品牌的耳机产品大量采用微电新能源的扣式电池。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

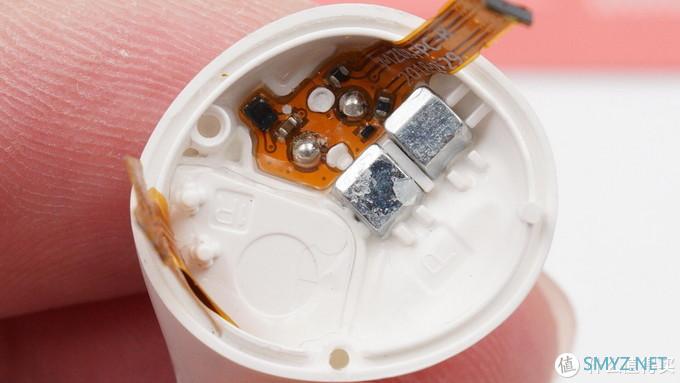

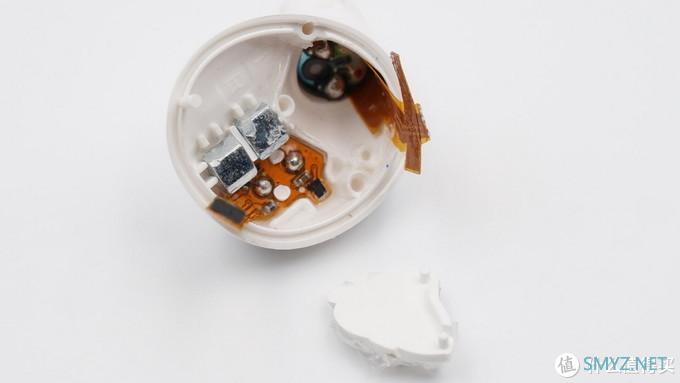

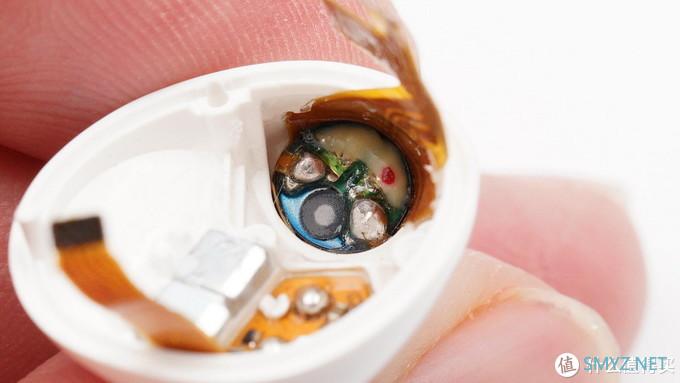

音腔内的布局展示,扬声器单元独立密封,两颗磁铁用于吸附充电座舱。充电触点通过FPC与主板相连。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

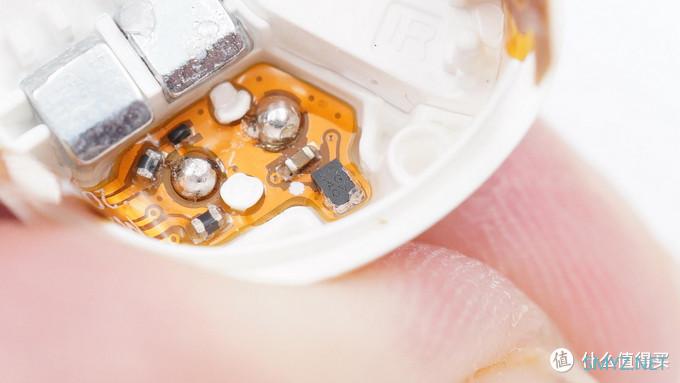

丝印AGOV的霍尔IC,软板上还有TVS静电防护。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

拆开扬声器单元外的盖板。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

扬声器单元通过FPC与主板相连,该FPC还集成了蓝牙天线用于传输数据。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

盖板通过塑料柱定位,胶水固定。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

扬声器单元所在位置。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

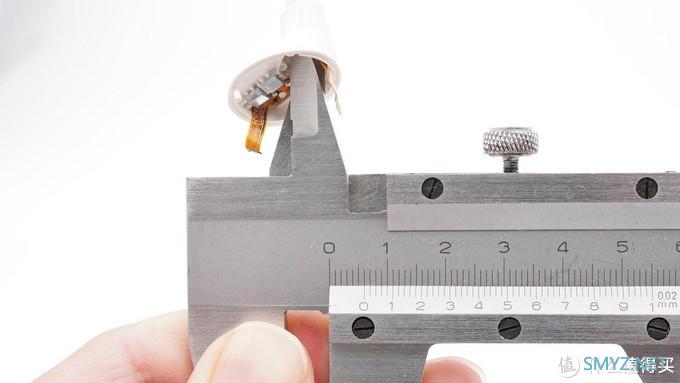

动圈单元尺寸约为6mm。

拆解报告:MEIZU魅族 POP2s 真无线蓝牙耳机

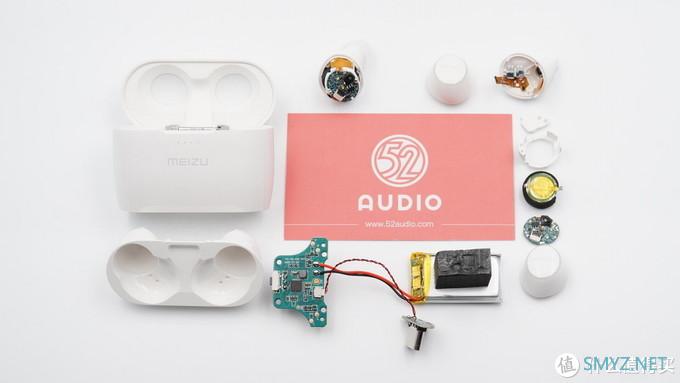

拆解全家福。

我爱音频网总结

从硬件层面的拆解来看,魅族 POP2s 真无线耳机在结构上与前代产品没有太大差别。用料方面,充电盒采用了集成度更高的IC,耳机官方宣传采用了新的双层结构复合振膜,蓝牙主控芯片由前代的BES2300L更换为WT230-U,新支持了开盖即连和手机弹窗功能。

魅族 POP2s充电盒采用Type-C接口输入电源,思远半导体SY8801芯片支持28V输入耐压,内置全功能的充放电过压、过流、过温、短路保护等功能,负责电池的充放电;思远SY8801还集成了I2C通讯功能和内部通讯隔离功能,新唐科技N76E003AQ20 MCU可以读取、配置电源内部的功能以及电池充放电管理的参数,负责整机控制。开盖即连功能依靠霍尔元件实现,软包电池容量350mAh,与前代相同。

耳机部分,魅族 POP2s外型延续了经典设计,耳机壳体遵循黄金分割比例,螺旋状的设计更加贴合耳廓,不过这次的光环设计采用了白色,官方宣称与充电盒的白色指示灯更统一。耳机内部有一塑料支架固定电池和主板,音腔独立密封可以减少杂音,结构设计与前代相同。耳机的主控芯片是恒玄WT230-U,支持蓝牙5.0双模,功耗较低;触控方案来自通泰233DP,扣式电池的供应商来自微电新能源,容量0.222Wh约60mAh。
