米物科技是小米生态链企业之一，专注于PC外设及效率工具领域。面对如今超薄化笔记本这个大环境，米物在小米有品平台推出一款7合1多功能扩展坞，售价159元。其自带USB-C线缆，用户无需额外自备，连接电脑方便。机身上集成了Type-C、USB3.0和HDMI接口和SD/TF卡插槽，娱乐办公两不误。近期也入手了这款产品，下面就对其进行详细拆解，一起来看看其内部设计用料如何。一、米物多功能转换器外观

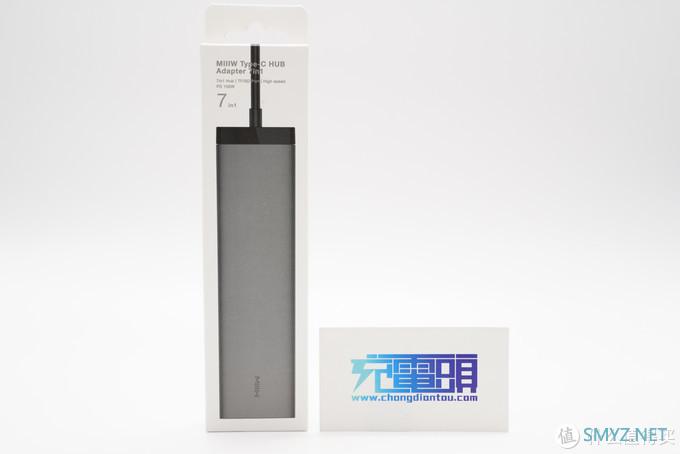

包装盒正面印有产品外观图和名称，其中“7”字比较大，直接表明这是一款七合一扩展坞。此外包装盒顶部带有挂钩设计，方便产品进行展卖。
包装盒侧面印有米物logo和产品拥有的接口标识。
背面印有产品特性标识和相关参数信息。

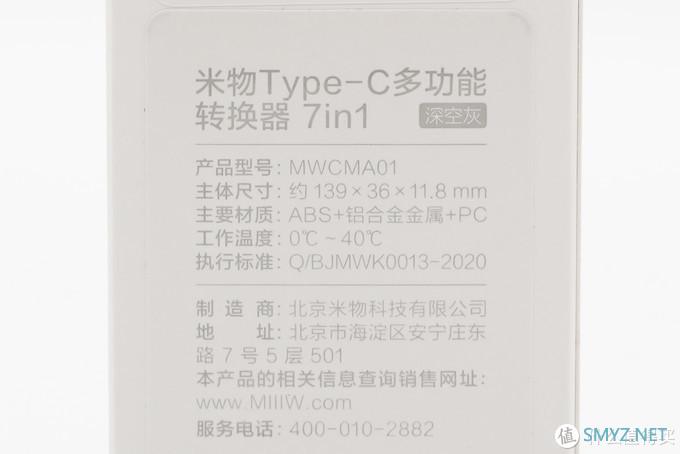

产品相关信息特写。

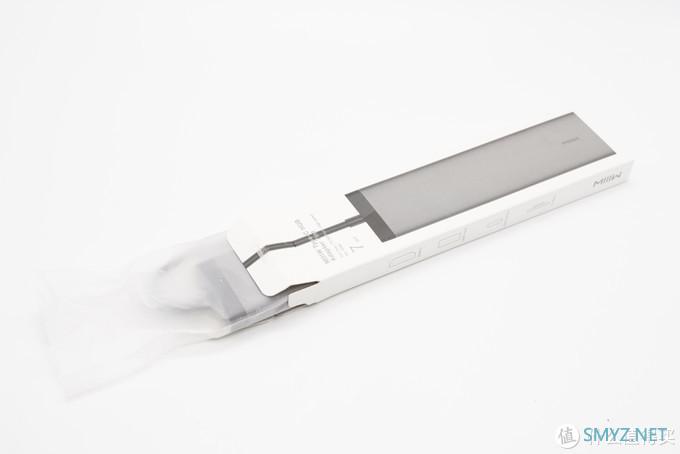

打开包装盒，转换器外套有防尘塑料袋。

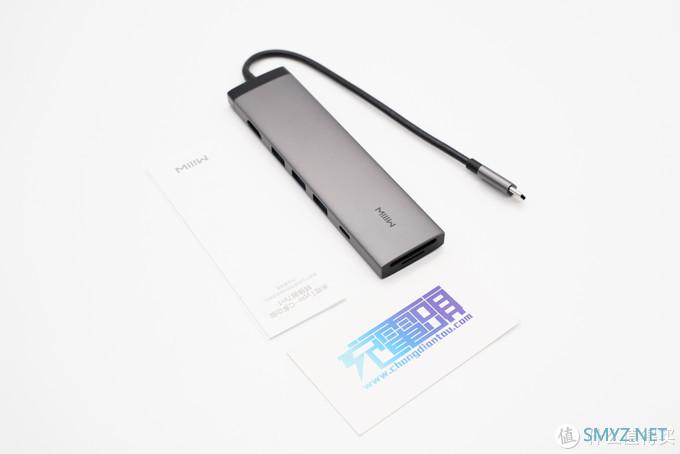

包装内含米物转换器和使用说明书。

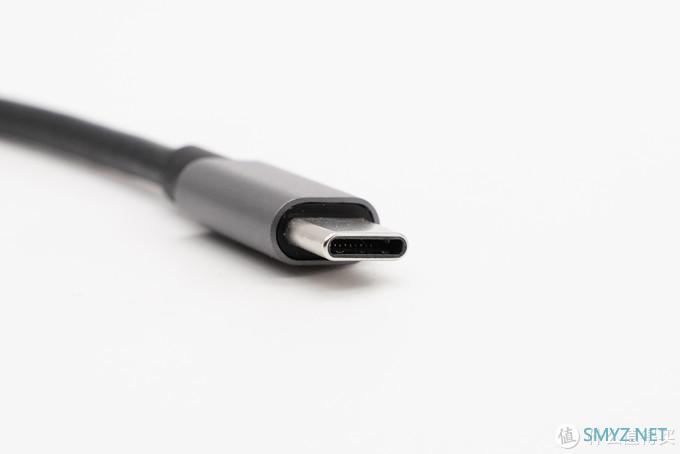

米物这款转换器自带USB-C线缆，无需用户自备数据线，使用方便。

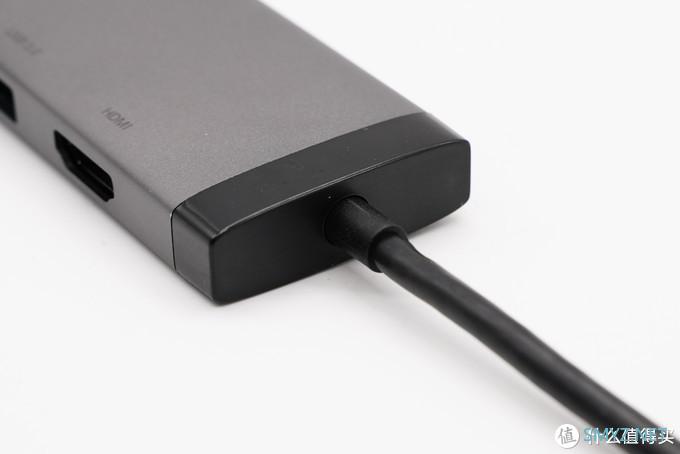

机身一端采用塑料壳设计，并且和线缆交界处做了抗弯折处理。

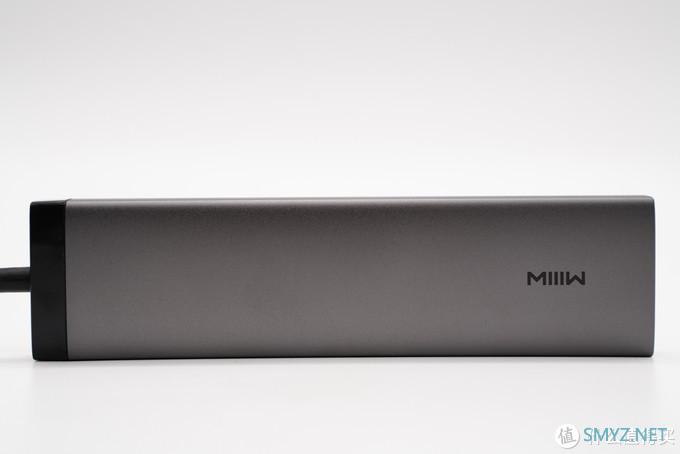

其余部分均为铝合金金属机身，表面阳极氧化和喷砂处理，边角过渡圆润，手感光滑细腻，机身壳右端设有米物logo。

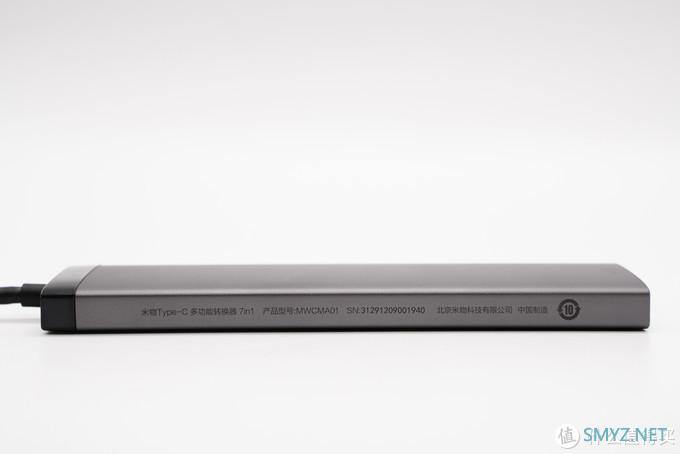

机身侧面设有产品的基本信息，型号为MWCMA01，SN码31291209001940，由北京米物科技有限公司制造。

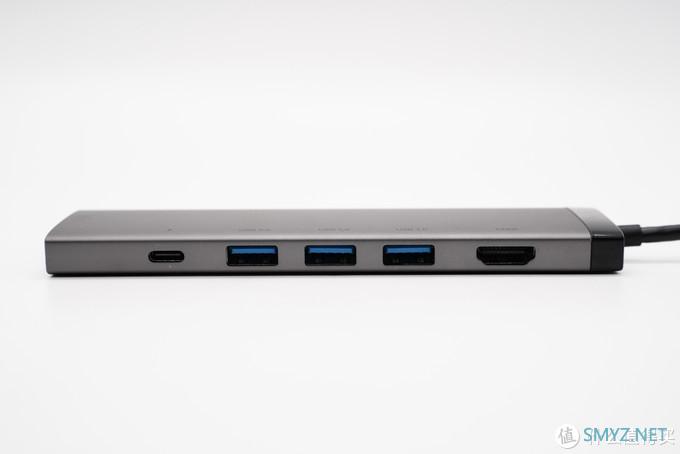

另一侧配有Type-C供电接口，三个USB3.0接口以及一个HDMI接口。

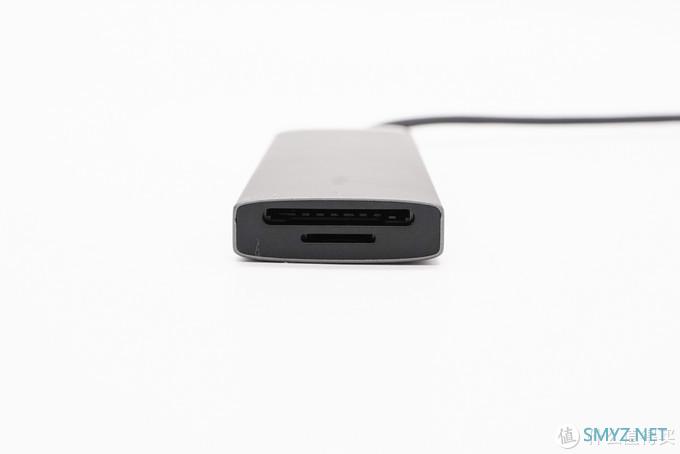

机身端头设有SD和TF卡插槽，共计7个接口，七合一。

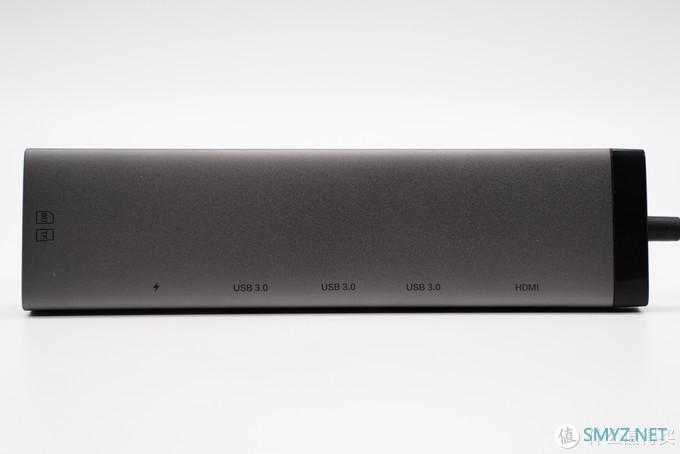

机身背面对应接口处都设有相关标识，方便新手用户参照说明书进行区别使用。

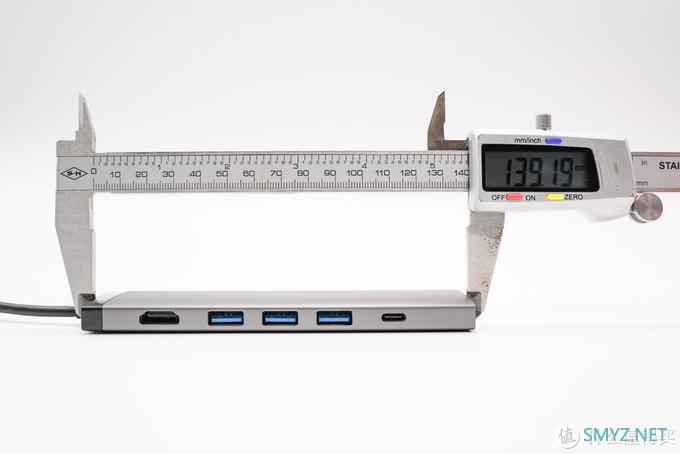

使用游标卡尺实测转换器机身长度为139.19mm。

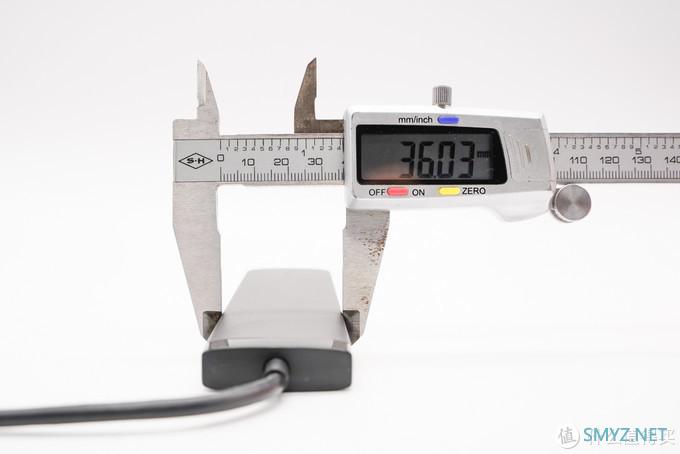

宽度为36.03mm。

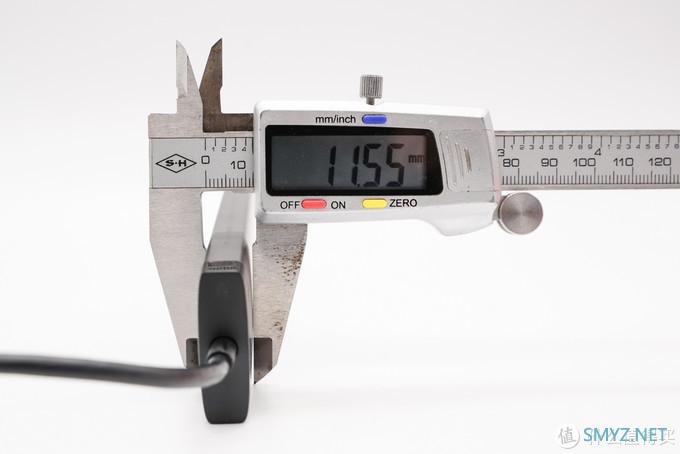

厚度为11.55mm。

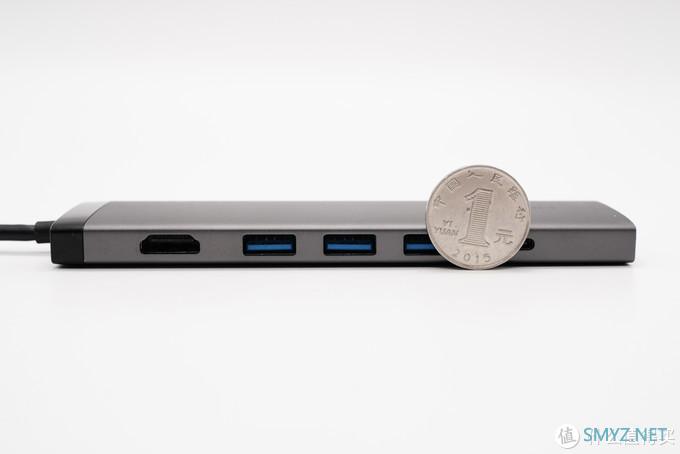

机身厚度和一元硬币直径直观对比，连硬币直径的一半都不到，产品整体小巧不占用桌面空间。
二、米物多功能转换器拆解

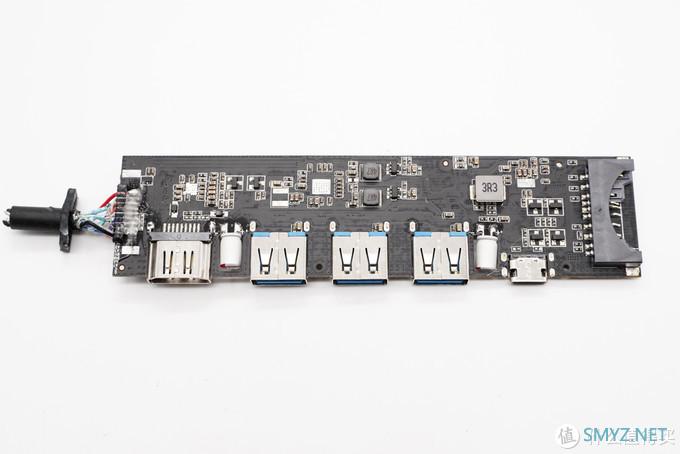

暴力拆开机身两端塑料壳将PCB板取出，线芯和板子焊接处注塑加固保护，接口母座沉板过孔焊接，两个插槽分别焊接在板子的两面，如此设计让机身更小更薄。

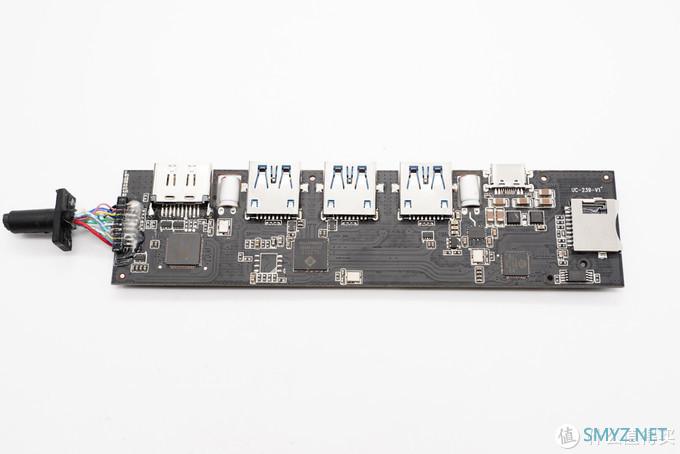

PCB板背面一览，设有各个接口的转换控制芯片。

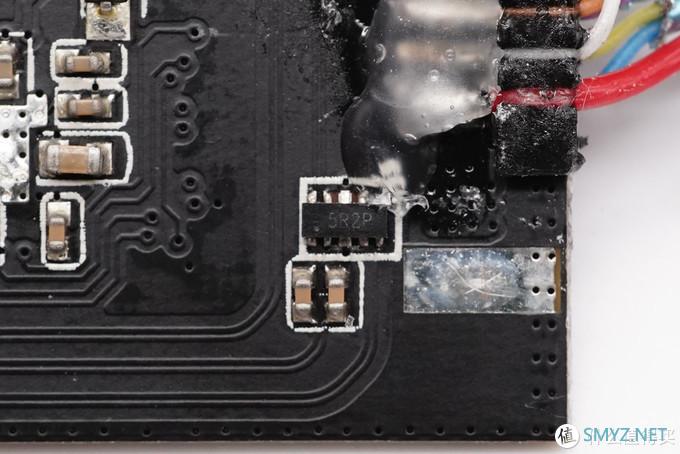

丝印5R2P的TVS阵列，用于转换器输入信号静电防护。

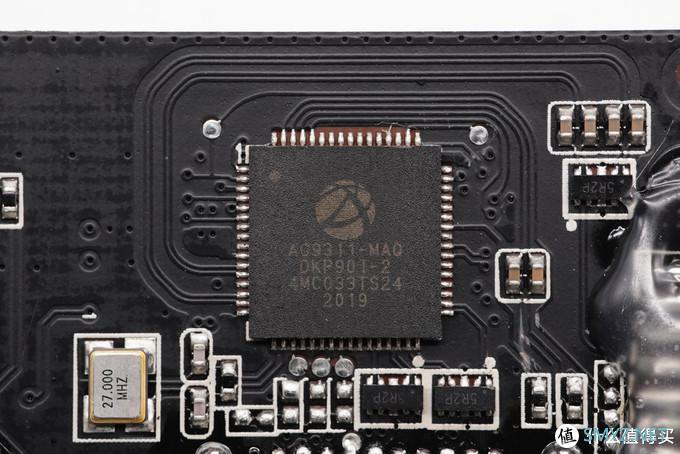

安格 AG9311，DP转HDMI转换器，用于视频信号转换输出。旁边设有两颗5R2P保护管用于接口保护。

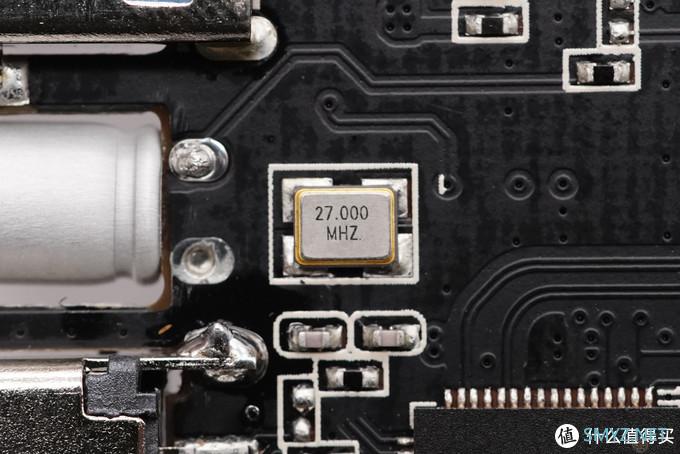

27.000MHz无源晶振，为视频转换芯片提供时钟。

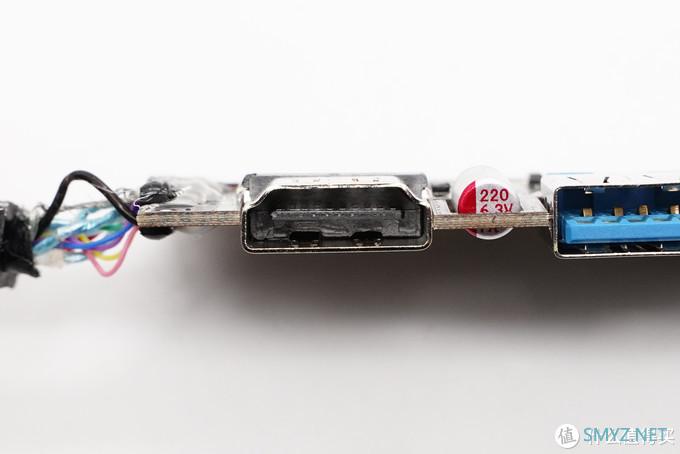

HDMI接口特写。

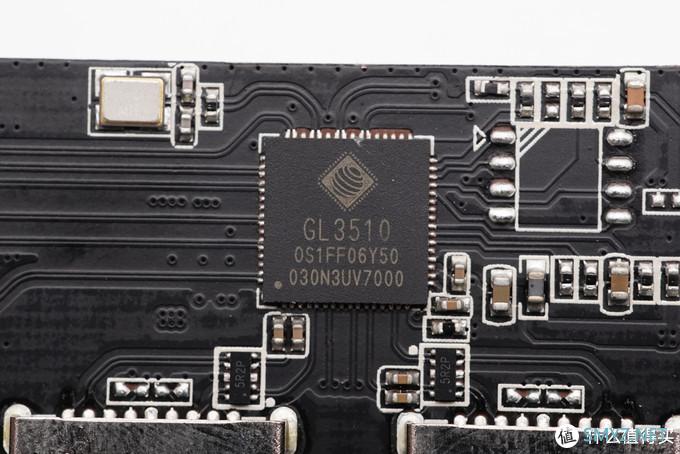

Genesys创惟GL3510是一款四端口，低功耗，可配置的集线器控制器。它符合USB 3.1规范。GL3510集成了GenesysLogic自主开发的USB 3.1 Gen 1超高速发送器/接收器物理层（PHY）和USB 2.0高速PHY。它支持超高速，高速和全速USB连接，并完全向后兼容所有USB 2.0和USB 1.1主机。GL3510内置5V至3.3V和5V至1.2V稳压器，可节省客户的BOM成本，并简化PCB设计。

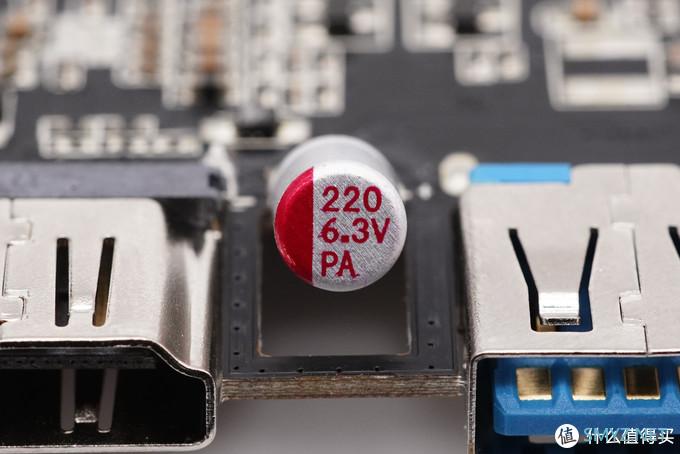

固态电容特写，规格为6.3V 220μF，用于USB-A接口滤波。电容所在位置PCB镂空处理，降低机身厚度。

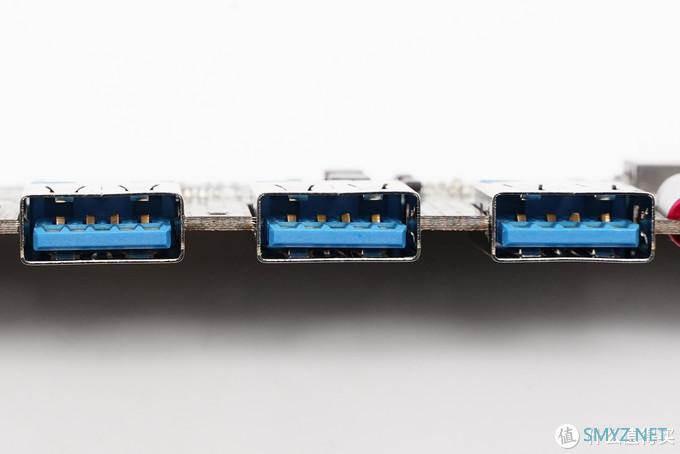

三个USB3.0接口特写，蓝色胶芯。

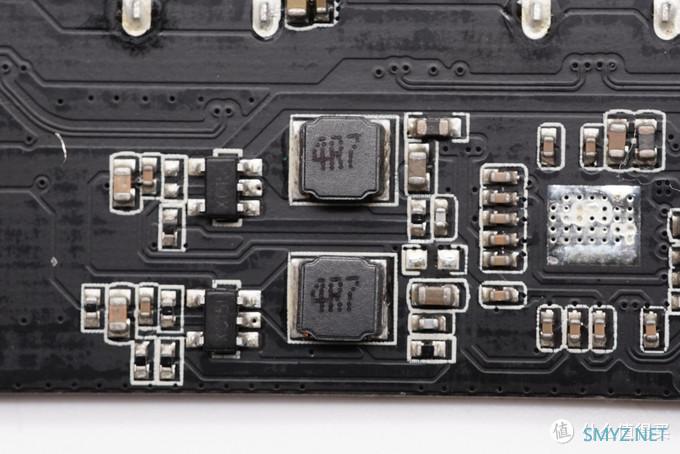

两颗4R7电感特写。

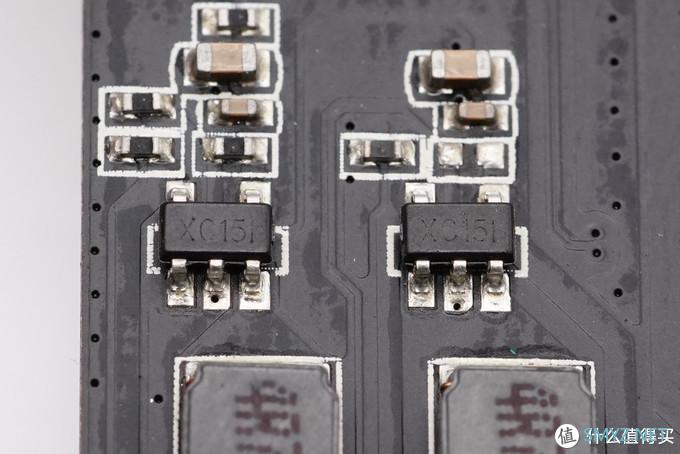

旁边是对应的两路同步整流降压IC。

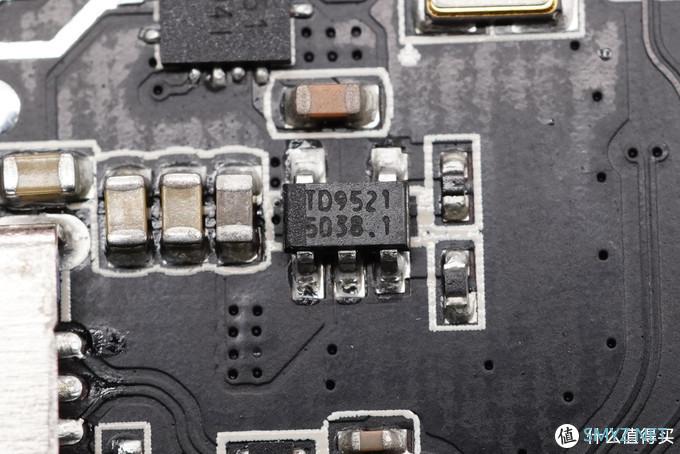

泰德TD9521供电开关，用于USB端口保护，支持过流和短路保护。

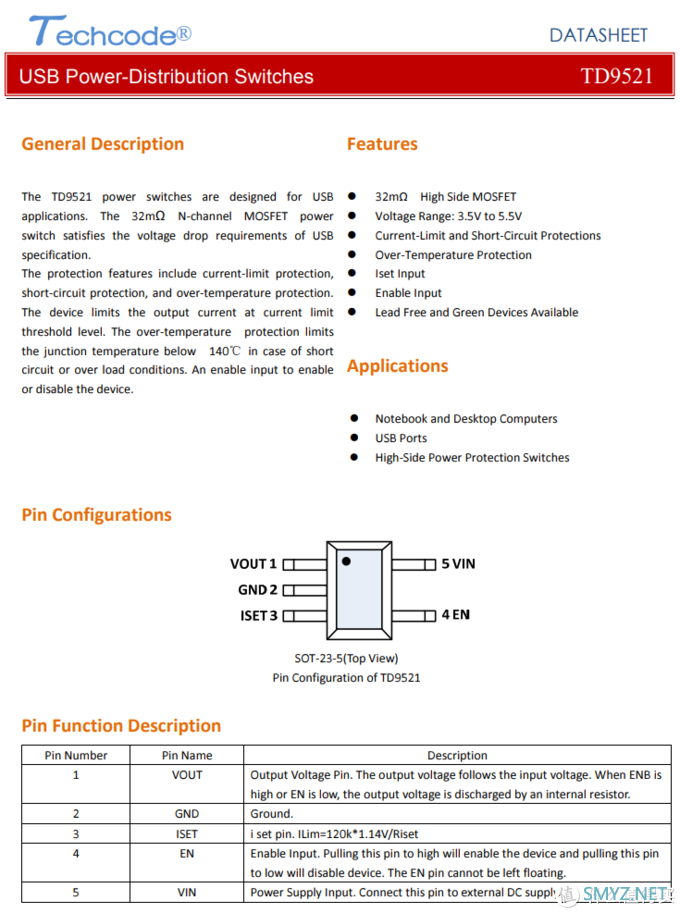

泰德 TD9521 详细资料。

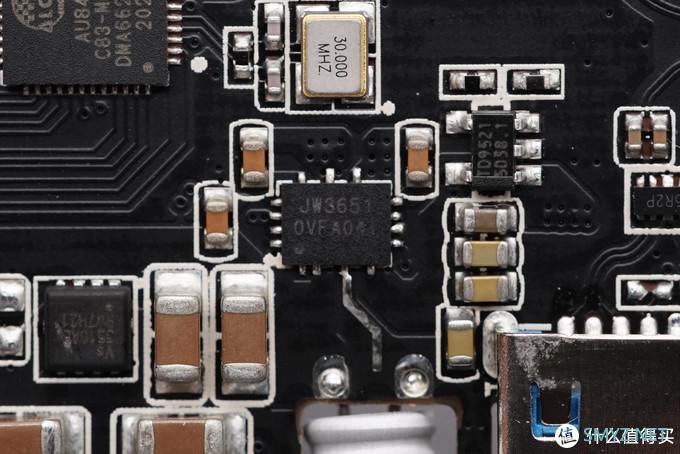

杰华特JW3651升降压转换器，内置MOS管以及多重保护电路，集成度高，有效简化电路。

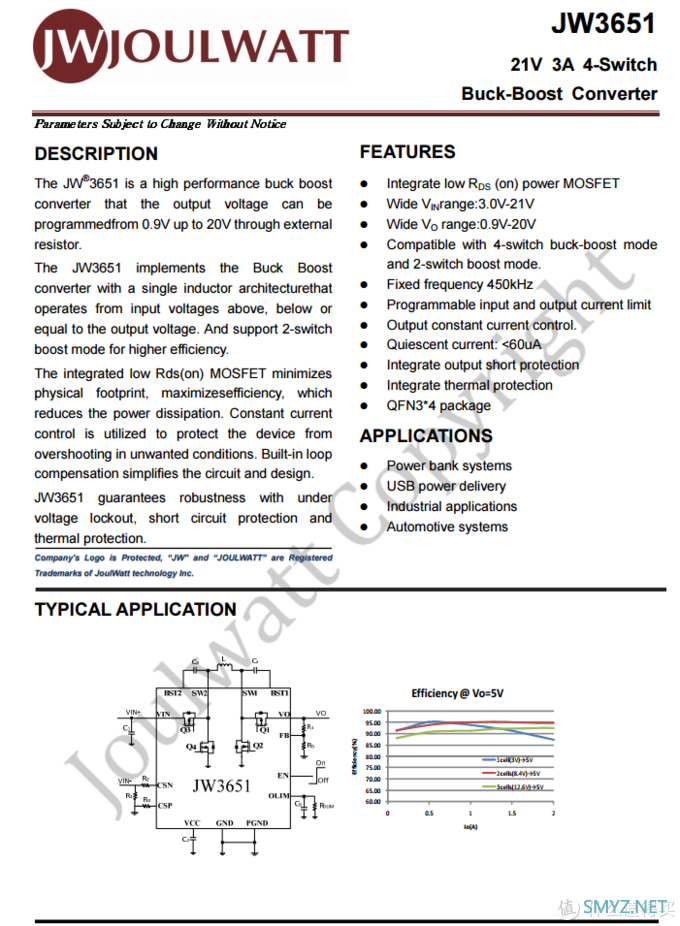

杰华特JW3651资料信息。

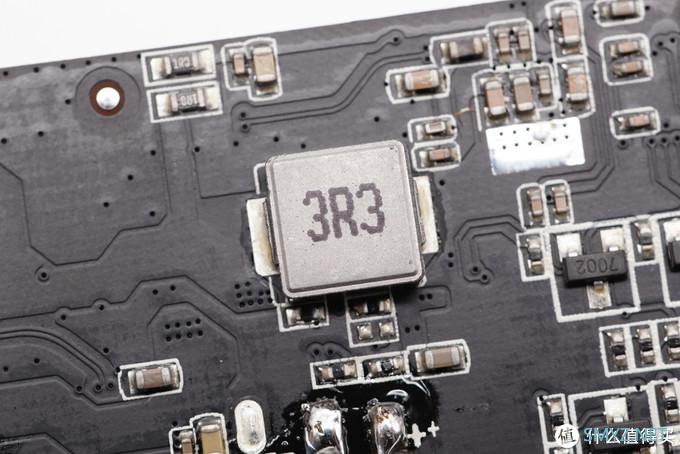

3R3电感特写，配合杰华特JW3651进行电压转换。

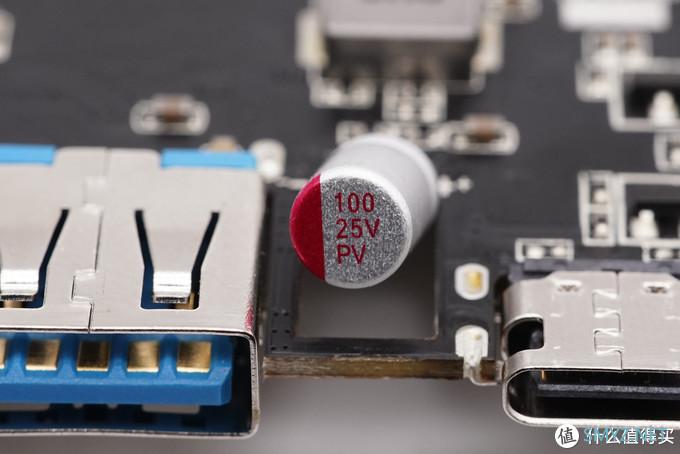

固态电容特写，规格为25V 100μF，用于USB-C口输出滤波。

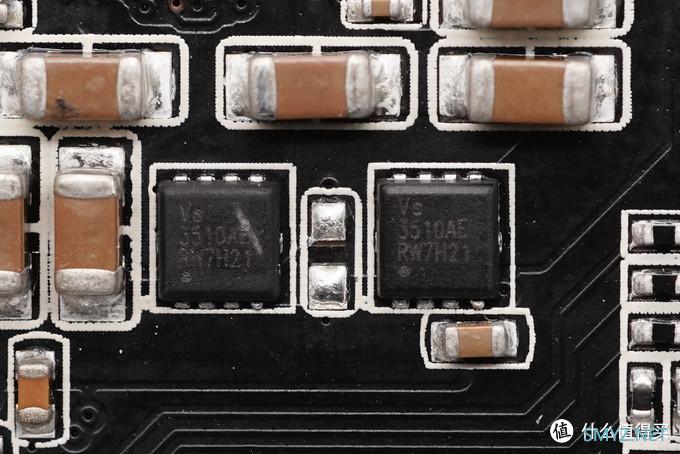

威兆VS3510AE MOS管，PMOS，耐压30V，作为USB-C口保护开关。

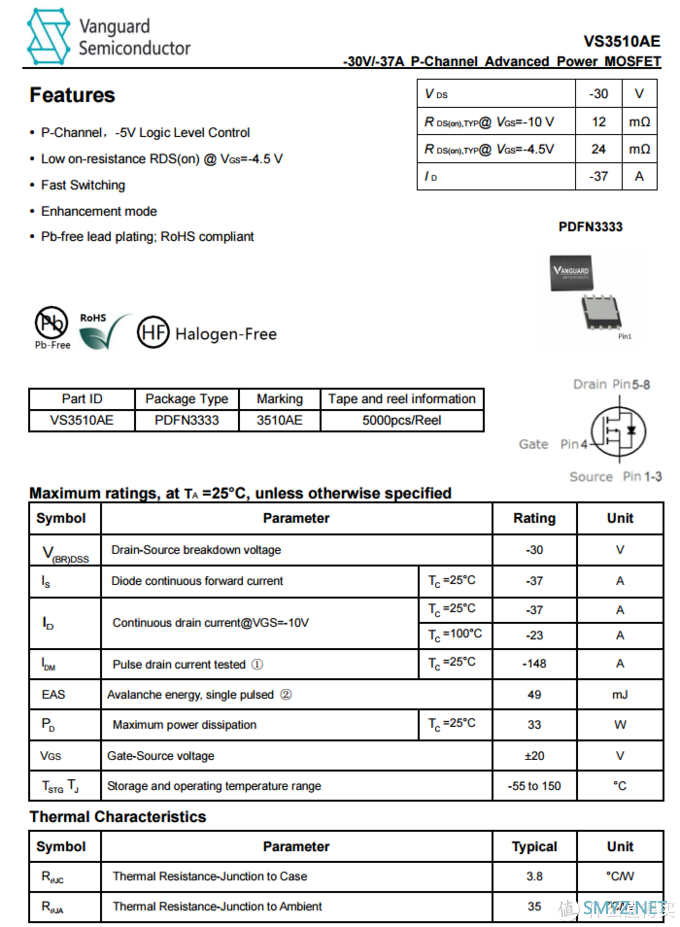

威兆VS3510AE资料信息。

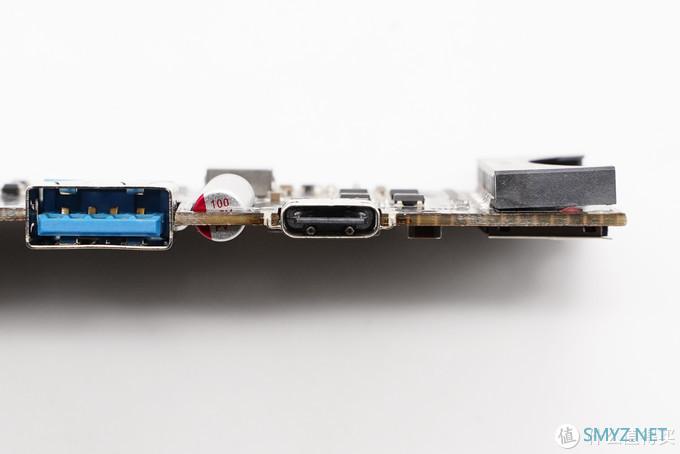

USB-C口特写，黑色胶芯不露铜。

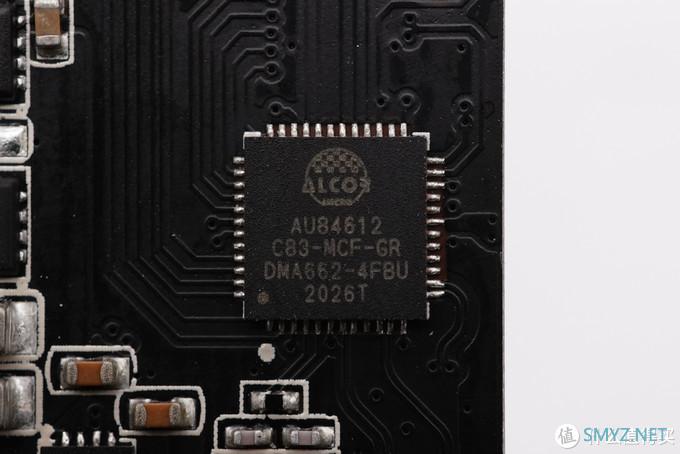

展汇AU84612，读卡器芯片，用于支持SD和TF卡读取。

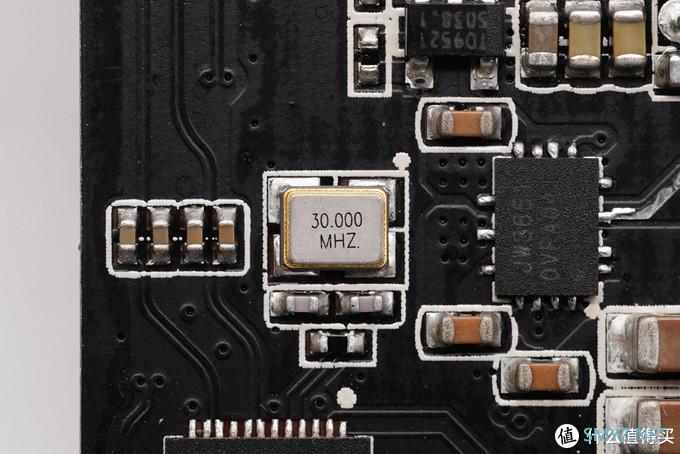

30.000MHz无源晶振，为展汇AU84612提供时钟。

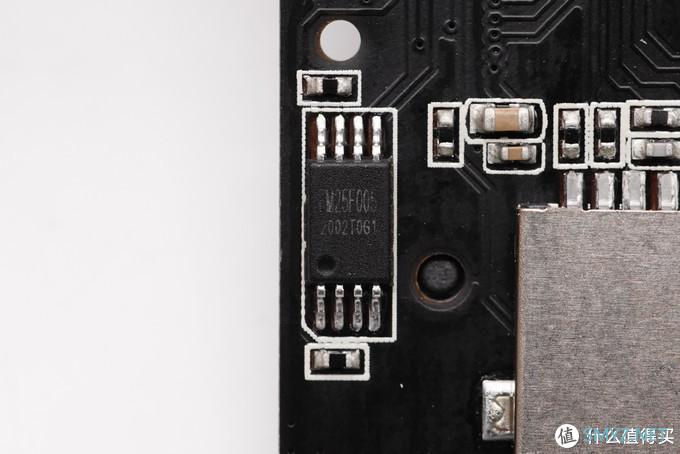

复旦微 FM25F005 SPI NOR FLASH，512Kbit，用于存储固件信息。

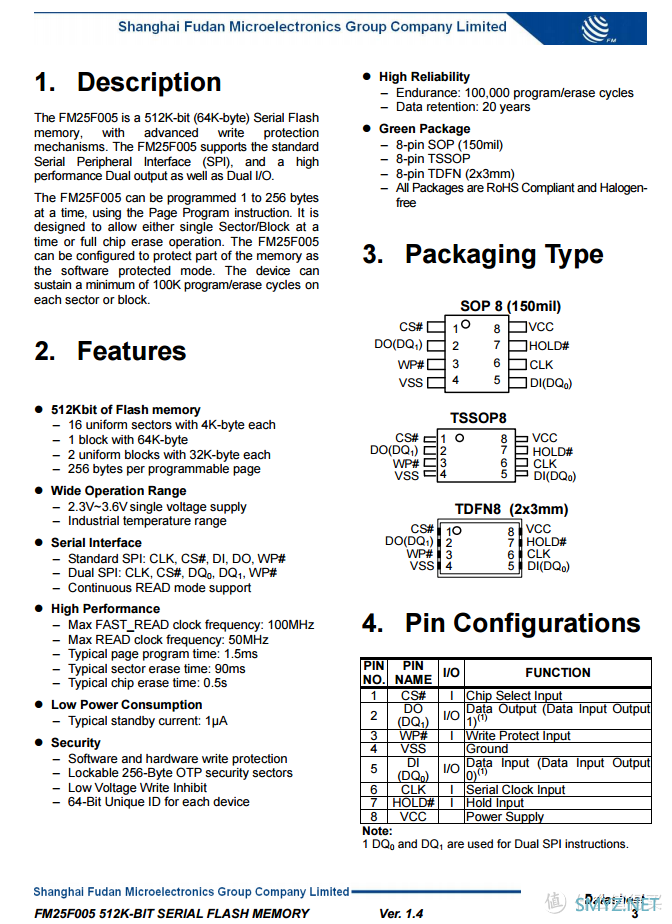

复旦微FM25F005详细资料。

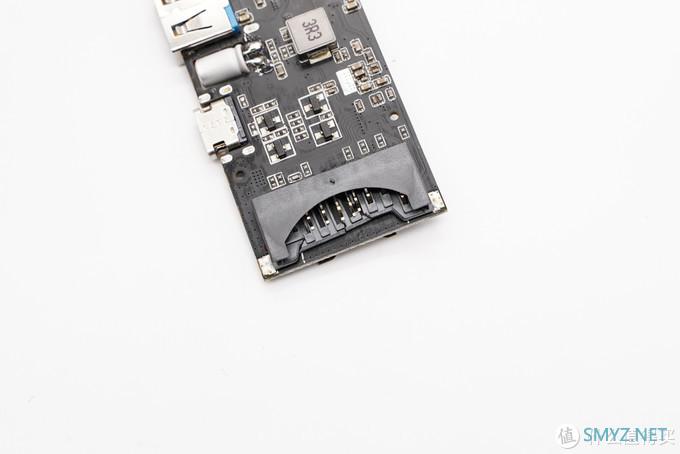

SD卡槽特写。

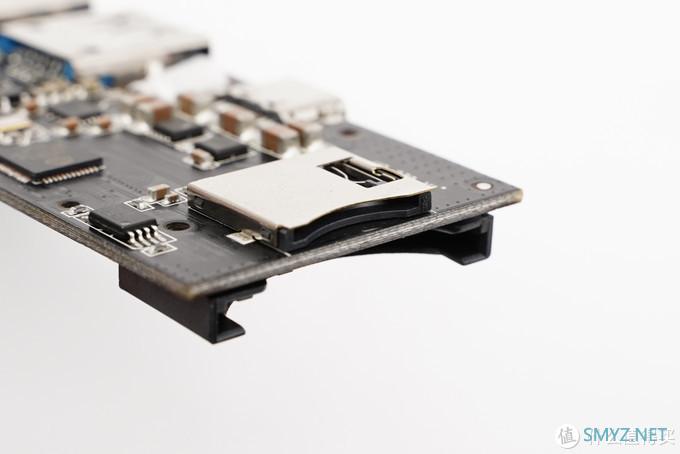

TF卡槽特写。

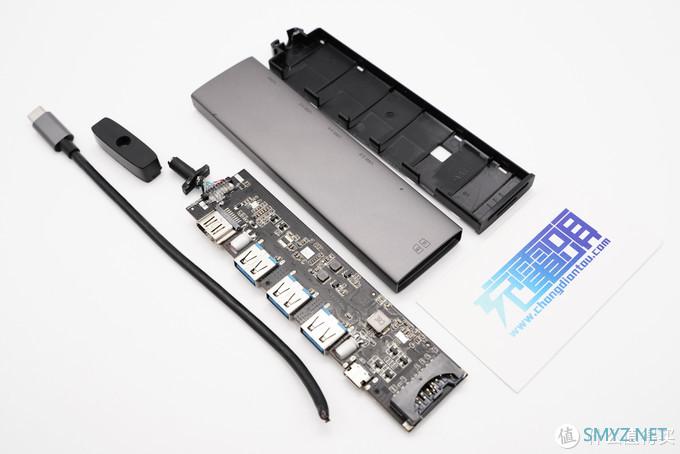

全部拆解完毕，来张全家福。
拆解总结
米物这款七合一多功能扩展坞外部采用铝合金外壳，表面喷砂处理，两侧过渡圆润，坚固耐用的同时照顾了用户上手体验感。此外接口旁都标有对应标识，方便新手用户使用，很贴心。自带USB-C线缆，适用机型更广泛。机身上集成了3A1C和HDMI接口以及SD/TF卡插槽，功能覆盖日常生活中的主要活动，同时接口之多解决了轻薄笔记本接口紧张的问题。
通过拆解了解到，内部采用塑料壳固定PCB板和进行绝缘隔离，让产品全程使用过程中更稳定。产品采用了创惟GL3510集线器用于USB端口分配、安格AG9311 DP转HDMI输出、杰华特JW3651升降压转换器用于Type-C接口供电电压转换，展汇AU84612用于SD和TF卡读取，以及复旦微FM25F005存储芯片等，芯片均来自主流厂商，用料扎实可靠。
